2015 CITROEN C3 PICASSO Manuales de Empleo (in Spanish)

10
Revisiones
5

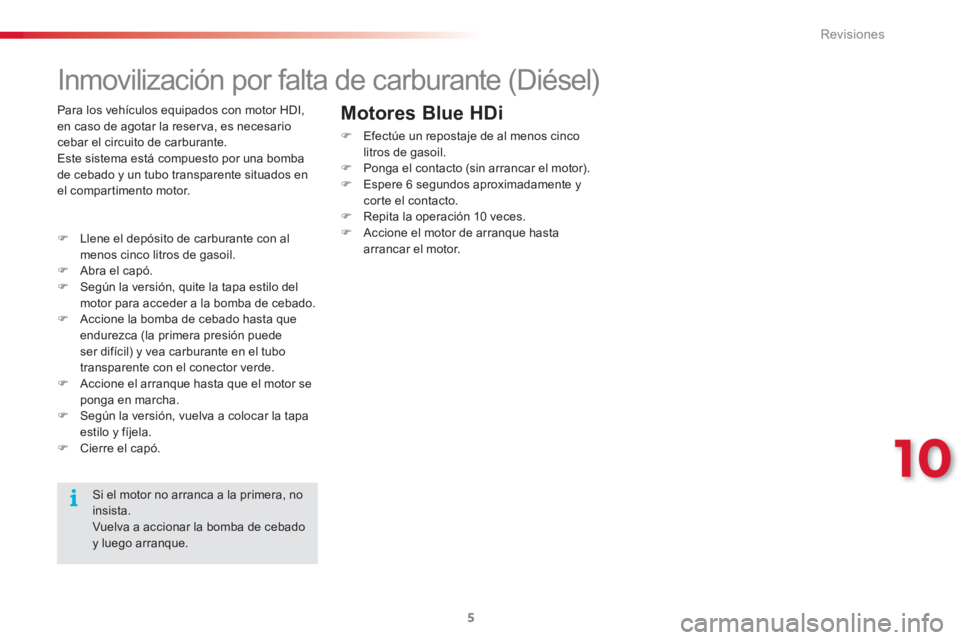

Inmovilización por falta de carburante (Diésel)




)
Llene el depósito de carburante con al
menos cinco litros de gasoil.

)
Abra el capó.

)
Según la versión, quite la tapa estilo del
motor para acceder a la bomba de cebado.

)
Accione la bomba de cebado hasta que
endurezca (la primera presión puede
ser difícil) y vea carburante en el tubo
transparente con el conector verde.

)
Accione el arranque hasta que el motor se
ponga en marcha.

)
Según la versión, vuelva a colocar la tapa
estilo y fíjela.

)
Cierre el capó.
Si el motor no arranca a la primera, no
insista.
Vuelva a accionar la bomba de cebado
y luego arranque.






Motores Blue HDi



)
Efectúe un repostaje de al menos cinco
litros de gasoil.

)
Ponga el contacto (sin arrancar el motor).

)
Espere 6 segundos aproximadamente y
corte el contacto.

)
Repita la operación 10 veces.

)
Accione el motor de arranque hasta
arrancar el motor.
Para los vehículos equipados con motor HDI,
en caso de agotar la reser va, es necesario
cebar el circuito de carburante.
Este sistema está compuesto por una bomba
de cebado y un tubo transparente situados en
el compartimento motor.

Información práctica
6


















Aditivo AdBlue ®
y sistema SCR
para motores diésel BlueHDi


Para garantizar el respeto del medio ambiente
y el cumplimiento de la nueva norma Euro 6 sin
que ello repercuta en las prestaciones ni en el
consumo de carburante de los motores diésel,
CITROËN ha decidido equipar sus vehículos
con un dispositivo que asocia el sistema SCR
(Reducción Catalítica Selectiva) y el filtro de
partículas (FAP) para el tratamiento de los
gases de escape.



Sistema SCR


Gracias a un aditivo denominado AdBlue ®
que
contiene urea, un catalizador transforma hasta
un 85% de los óxidos de nitrógeno (NOx) en
nitrógeno y en agua, elementos inofensivos
para la salud y el medio ambiente.
Cuando el depósito de AdBlue
®
está
vacío, un dispositivo reglamentario
impide el rearranque del motor.
Cuando el sistema SCR falla, el nivel
de emisiones de su vehículo deja de ser
conforme a la reglamentación Euro 6: el
vehículo se vuelve contaminante.
En caso de que se confirme un fallo
de funcionamiento del sistema SCR,
deberá acudir lo antes posible a la red
CITROËN o a un taller cualificado:
después de recorrer 1.100 km, un
dispositivo se activará automáticamente
para impedir el rearranque del motor.

El aditivo AdBlue ®
está almacenado en un
depósito específico, situado bajo el maletero,
en la parte trasera del vehículo. Su capacidad
es de 17 litros, lo que garantiza una autonomía
de circulación de aproximadamente 20.000 km
antes de la activación de un dispositivo de
alerta que le avisa de que el nivel de reser va le
permitirá recorrer hasta 2.400 km.

Cuando lleve su vehículo a la red CITROËN o
a un taller cualificado para realizar la revisión
programada, se efectuará el llenado completo
del depósito de aditivo AdBlue
® para permitir el
buen funcionamiento del sistema SCR.

Si el kilometraje estimado entre dos inter valos
de mantenimiento supera el límite de
20.000 km, le recomendamos que acuda a la
red CITROËN o a un taller cualificado para
realizar la puesta a nivel necesaria.

11
Información práctica
7

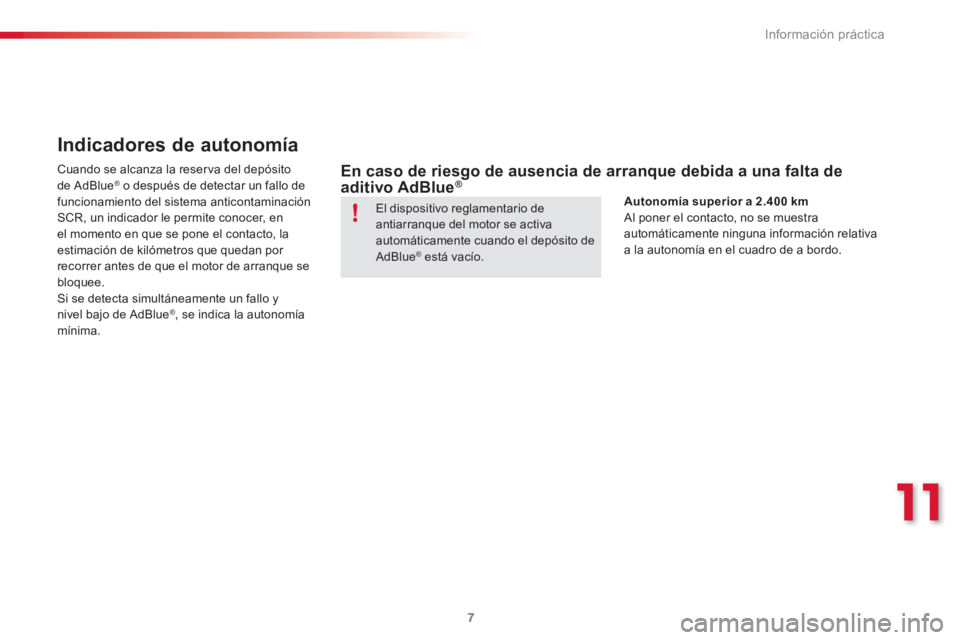

Indicadores de autonomía


Cuando se alcanza la reser va del depósito
de AdBlue ® o después de detectar un fallo de
funcionamiento del sistema anticontaminación
SCR, un indicador le permite conocer, en
el momento en que se pone el contacto, la
estimación de kilómetros que quedan por
recorrer antes de que el motor de arranque se
bloquee.
Si se detecta simultáneamente un fallo y
nivel bajo de AdBlue
® , se indica la autonomía
mínima.




En caso de riesgo de ausencia de arranque debida a una falta de
aditivo AdBlue ®

El dispositivo reglamentario de
antiarranque del motor se activa
automáticamente cuando el depósito de
AdBlue
® está vacío.



Autonomía superior a 2.400 km

Al poner el contacto, no se muestra
automáticamente ninguna información relativa
a la autonomía en el cuadro de a bordo.

Información práctica
8

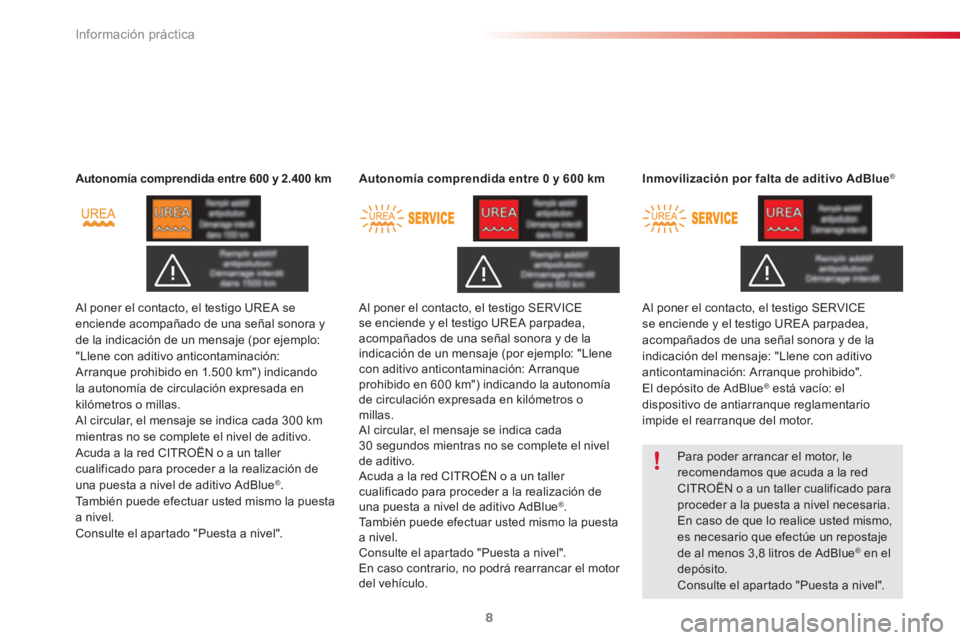

Autonomía comprendida entre 600 y 2.400 km
Al poner el contacto, el testigo UREA se
enciende acompañado de una señal sonora y
de la indicación de un mensaje (por ejemplo:
"Llene con aditivo anticontaminación:
Arranque prohibido en 1.500 km") indicando
la autonomía de circulación expresada en
kilómetros o millas.
Al circular, el mensaje se indica cada 300 km
mientras no se complete el nivel de aditivo.
Acuda a la red CITROËN o a un taller
cualificado para proceder a la realización de
una puesta a nivel de aditivo AdBlue
® .
También puede efectuar usted mismo la puesta
a nivel.
Consulte el apartado "Puesta a nivel".

Autonomía comprendida entre 0 y 600 km

Al poner el contacto, el testigo SERVICE
se enciende y el testigo UREA parpadea,
acompañados de una señal sonora y de la
indicación de un mensaje (por ejemplo: "Llene
con aditivo anticontaminación: Arranque
prohibido en 600 km") indicando la autonomía
de circulación expresada en kilómetros o
millas.
Al circular, el mensaje se indica cada
30 segundos mientras no se complete el nivel
de aditivo.
Acuda a la red CITROËN o a un taller
cualificado para proceder a la realización de
una puesta a nivel de aditivo AdBlue
® .
También puede efectuar usted mismo la puesta
a nivel.
Consulte el apartado "Puesta a nivel".
En caso contrario, no podrá rearrancar el motor
del vehículo. Al poner el contacto, el testigo SERVICE
se enciende y el testigo UREA parpadea,
acompañados de una señal sonora y de la
indicación del mensaje: "Llene con aditivo
anticontaminación: Arranque prohibido".
El depósito de AdBlue
®
está vacío: el
dispositivo de antiarranque reglamentario
impide el rearranque del motor.

Inmovilización por falta de aditivo AdBlue
®



Para poder arrancar el motor, le
recomendamos que acuda a la red
CITROËN o a un taller cualificado para
proceder a la puesta a nivel necesaria.
En caso de que lo realice usted mismo,
es necesario que efectúe un repostaje
de al menos 3,8 litros de AdBlue
® en el
depósito.
Consulte el apartado "Puesta a nivel".

11
Información práctica
9

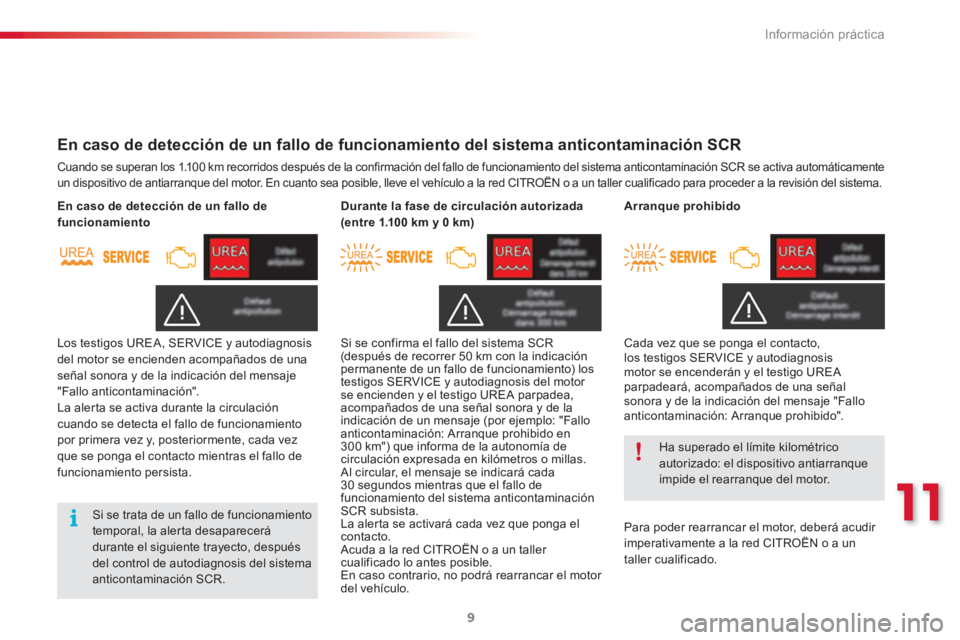

En caso de detección de un fallo de funcionamiento del sistema anticontaminación SCR

Cuando se superan los 1.100 km recorridos después de la confirmación del fallo de funcionamiento del sistema anticontaminación SCR se activa automáticamente
un dispositivo de antiarranque del motor. En cuanto sea posible, lleve el vehículo a la red CITROËN o a un taller cualificado para proceder a la revisión del sistema.


Ha superado el límite kilométrico
autorizado: el dispositivo antiarranque
impide el rearranque del motor.

Si se trata de un fallo de funcionamiento
temporal, la alerta desaparecerá
durante el siguiente trayecto, después
del control de autodiagnosis del sistema
anticontaminación SCR. Los testigos UREA, SERVICE y autodiagnosis
del motor se encienden acompañados de una
señal sonora y de la indicación del mensaje
"Fallo anticontaminación".
La alerta se activa durante la circulación
cuando se detecta el fallo de funcionamiento
por primera vez y, posteriormente, cada vez
que se ponga el contacto mientras el fallo de
funcionamiento persista.

En caso de detección de un fallo de
funcionamiento

Si se confirma el fallo del sistema SCR
(después de recorrer 50 km con la indicación
permanente de un fallo de funcionamiento) los
testigos SERVICE y autodiagnosis del motor
se encienden y el testigo UREA parpadea,
acompañados de una señal sonora y de la
indicación de un mensaje (por ejemplo: "Fallo
anticontaminación: Arranque prohibido en
300 km") que informa de la autonomía de
circulación expresada en kilómetros o millas.
Al circular, el mensaje se indicará cada
30 segundos mientras que el fallo de
funcionamiento del sistema anticontaminación
SCR subsista.
La alerta se activará cada vez que ponga el
contacto.
Acuda a la red CITROËN o a un taller
cualificado lo antes posible.
En caso contrario, no podrá rearrancar el motor
del vehículo.

Durante la fase de circulación autorizada
(entre 1.100 km y 0 km)

Cada vez que se ponga el contacto,
los testigos SERVICE y autodiagnosis
motor se encenderán y el testigo UREA
parpadeará, acompañados de una señal
sonora y de la indicación del mensaje "Fallo
anticontaminación: Arranque prohibido".

Arranque prohibido

Para poder rearrancar el motor, deberá acudir
imperativamente a la red CITROËN o a un
taller cualificado.

Información práctica
10







Congelación del aditivo AdBlue
®



El aditivo AdBlue
®
se congela a una
temperatura inferior a -11 °C.
El sistema SCR incluye un dispositivo
de calentamiento del depósito de
AdBlue
® que le permite circular en
condiciones climáticas extremadamente
frías.
El depósito de AdBlue
®
se llenará en cada
revisión del vehículo en la red CITROËN o en
un taller cualificado.
No obstante, teniendo en cuenta la capacidad
del depósito, puede que sea necesario realizar
alguna puesta a nivel adicional entre dos
revisiones, en particular si aparece alguna
alerta (testigos y mensaje).
Puede acudir a la red CITROËN o a un taller
cualificado.
Si realiza la puesta a nivel usted mismo, lea
atentamente las siguientes advertencias.

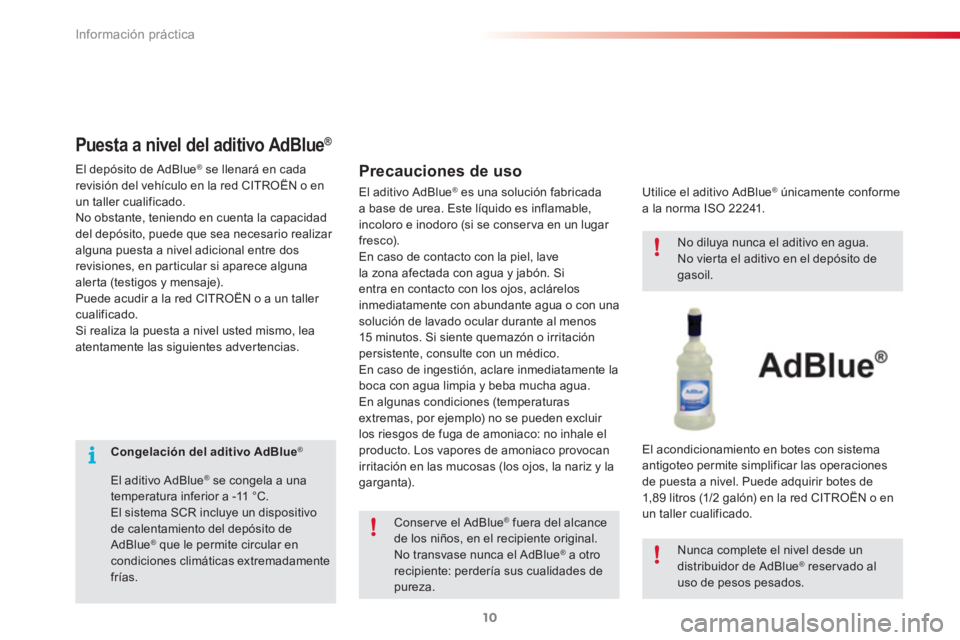

Puesta a nivel del aditivo AdBlue ®

El aditivo AdBlue ®
es una solución fabricada
a base de urea. Este líquido es inflamable,
incoloro e inodoro (si se conser va en un lugar
fresco).
En caso de contacto con la piel, lave
la zona afectada con agua y jabón. Si
entra en contacto con los ojos, aclárelos
inmediatamente con abundante agua o con una
solución de lavado ocular durante al menos
15 minutos. Si siente quemazón o irritación
persistente, consulte con un médico.
En caso de ingestión, aclare inmediatamente la
boca con agua limpia y beba mucha agua.
En algunas condiciones (temperaturas
extremas, por ejemplo) no se pueden excluir
los riesgos de fuga de amoniaco: no inhale el
producto. Los vapores de amoniaco provocan
irritación en las mucosas (los ojos, la nariz y la
garganta).



Precauciones de uso


Conser ve el AdBlue ®
fuera del alcance
de los niños, en el recipiente original.
No transvase nunca el AdBlue
®
a otro
recipiente: perdería sus cualidades de
pureza.
Utilice el aditivo AdBlue
®
únicamente conforme
a la norma ISO 22241.

No diluya nunca el aditivo en agua.
No vierta el aditivo en el depósito de
gasoil.

Nunca complete el nivel desde un
distribuidor de AdBlue
® reser vado al
uso de pesos pesados.


El acondicionamiento en botes con sistema
antigoteo permite simplificar las operaciones
de puesta a nivel. Puede adquirir botes de
1,89 litros (1/2 galón) en la red CITROËN o en
un taller cualificado.

11
Información práctica
11

No guarde los botes de AdBlue ®
en el
vehículo.
El AdBlue
®
se congela por debajo de los -11°C
aproximadamente y se degrada a partir de los
25°C. Se recomienda almacenar los botes en un
lugar fresco y resguardados de los rayos solares.
En estas condiciones, el aditivo puede
conservarse al menos durante un año.
En caso de que el aditivo se haya congelado,
podrá utilizarse cuando se haya descongelado
completamente en un espacio a temperatura
ambiente.

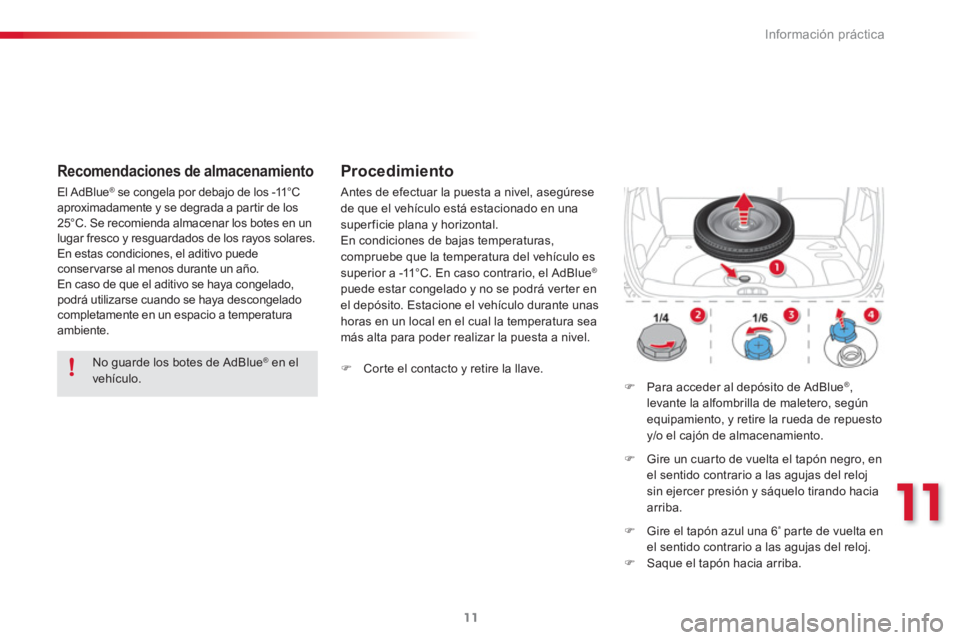

Recomendaciones de almacenamiento

Antes de efectuar la puesta a nivel, asegúrese
de que el vehículo está estacionado en una
super ficie plana y horizontal.
En condiciones de bajas temperaturas,
compruebe que la temperatura del vehículo es
superior a -11°C. En caso contrario, el AdBlue
®
puede estar congelado y no se podrá verter en
el depósito. Estacione el vehículo durante unas
horas en un local en el cual la temperatura sea
más alta para poder realizar la puesta a nivel.




Procedimiento




)
Para acceder al depósito de AdBlue ®
,
levante la alfombrilla de maletero, según
equipamiento, y retire la rueda de repuesto
y/o el cajón de almacenamiento.





)
Gire un cuarto de vuelta el tapón negro, en
el sentido contrario a las agujas del reloj
sin ejercer presión y sáquelo tirando hacia
arriba.




)
Gire el tapón azul una 6
ª
parte de vuelta en
el sentido contrario a las agujas del reloj.

)
Saque el tapón hacia arriba.



)
Corte el contacto y retire la llave.

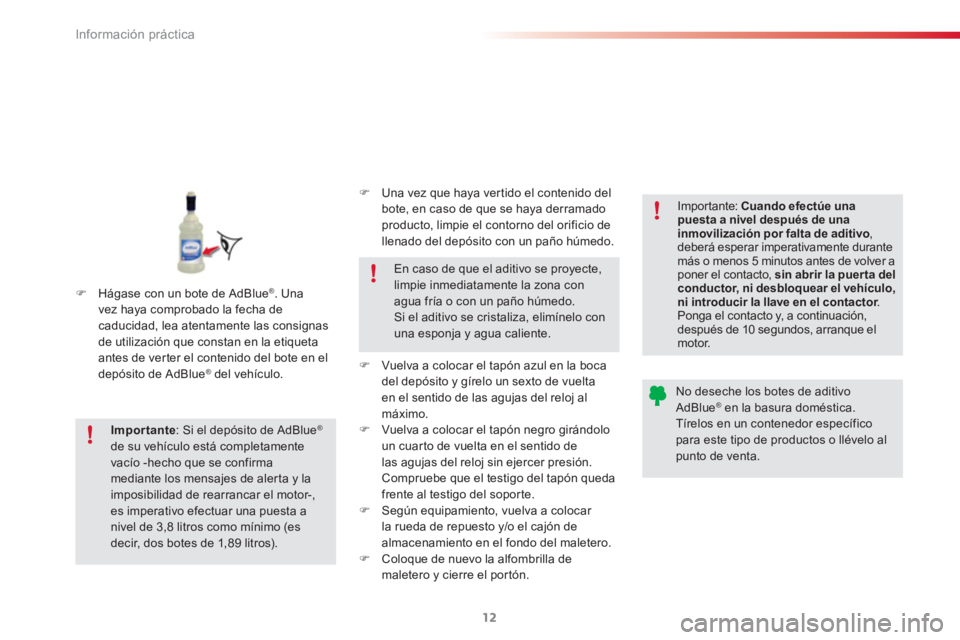

Información práctica
12



)
Hágase con un bote de AdBlue ®
. Una
vez haya comprobado la fecha de
caducidad, lea atentamente las consignas
de utilización que constan en la etiqueta
antes de verter el contenido del bote en el
depósito de AdBlue
® del vehículo.



Importante
: Si el depósito de AdBlue
®

de su vehículo está completamente
vacío -hecho que se confirma
mediante los mensajes de alerta y la
imposibilidad de rearrancar el motor-,
es imperativo efectuar una puesta a
nivel de 3,8 litros como mínimo (es
decir, dos botes de 1,89 litros).
En caso de que el aditivo se proyecte,
limpie inmediatamente la zona con
agua fría o con un paño húmedo.
Si el aditivo se cristaliza, elimínelo con
una esponja y agua caliente.

Importante: Cuando efectúe una
puesta a nivel después de una
inmovilización por falta de aditivo
,
deberá esperar imperativamente durante
más o menos 5 minutos antes de volver a
poner el contacto, sin abrir la puer ta del
conductor, ni desbloquear el vehículo,
ni introducir la llave en el contactor
.
Ponga el contacto y, a continuación,
después de 10 segundos, arranque el
motor.


No deseche los botes de aditivo
AdBlue
® en la basura doméstica.
Tírelos en un contenedor específico
para este tipo de productos o llévelo al
punto de venta.



)
Una vez que haya vertido el contenido del
bote, en caso de que se haya derramado
producto, limpie el contorno del orificio de
llenado del depósito con un paño húmedo.




)
Vuelva a colocar el tapón azul en la boca
del depósito y gírelo un sexto de vuelta
en el sentido de las agujas del reloj al
máximo.

)
Vuelva a colocar el tapón negro girándolo
un cuarto de vuelta en el sentido de
las agujas del reloj sin ejercer presión.
Compruebe que el testigo del tapón queda
frente al testigo del soporte.

)
Según equipamiento, vuelva a colocar
la rueda de repuesto y/o el cajón de
almacenamiento en el fondo del maletero.

)
Coloque de nuevo la alfombrilla de
maletero y cierre el portón.
