2014 PEUGEOT 3008 Betriebsanleitungen (in German)

223

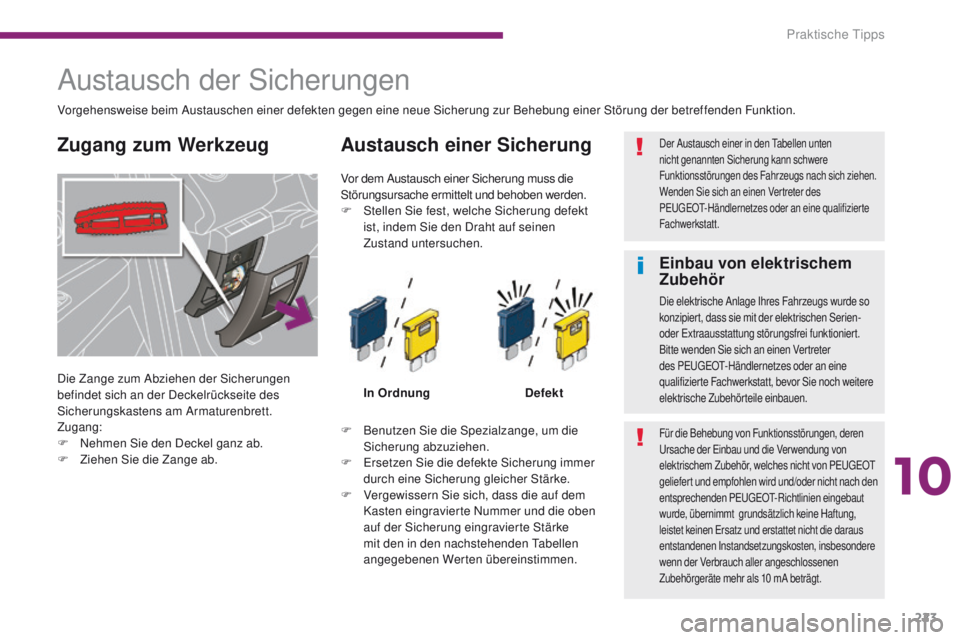

Austausch der Sicherungen
Die Zange zum Abziehen der Sicherungen
befindet sich an der Deckelrückseite des
Sicherungskastens am Armaturenbrett.
Zugang:
F
N
ehmen Sie den Deckel ganz ab.
F

Z
iehen Sie die Zange ab.
Austausch einer Sicherung
In Ordnung Defekt
F

B
enutzen Sie die Spezialzange, um die
Sicherung abzuziehen.
F
e
r
setzen Sie die defekte Sicherung immer
durch eine Sicherung gleicher Stärke.
F

V
ergewissern Sie sich, dass die auf dem
Kasten eingravierte Nummer und die oben
auf der Sicherung eingravierte Stärke
mit den in den nachstehenden
t
a
bellen
angegebenen Werten übereinstimmen.
Vor dem Austausch einer Sicherung muss die
Störungsursache ermittelt und behoben werden.
F

S
tellen Sie fest, welche Sicherung defekt
ist, indem Sie den Draht auf seinen
Zustand untersuchen.
Vorgehensweise beim Austauschen einer defekten gegen eine neue Sicherung zur Behebung einer Störung der betreffenden Funktion.
Der Austausch einer in den ta
bellen unten
nicht genannten Sicherung kann schwere
Funktionsstörungen des Fahrzeugs nach sich ziehen.
Wenden Sie sich an einen Vertreter des
P
e

uge
Ot-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Für die Behebung von Funktionsstörungen, deren ur sache der ei nbau und die Verwendung von
elektrischem Zubehör, welches nicht von P
e

uge
Ot
g

eliefert und empfohlen wird und/oder nicht nach den
entsprechenden P
e

uge
Ot-
Richtlinien eingebaut
wurde, übernimmt
grundsätzlich keine Haftung,
leistet keinen
e
r
satz und erstattet nicht die daraus
entstandenen Instandsetzungskosten, insbesondere
wenn der Verbrauch aller angeschlossenen
Zubehörgeräte mehr als 10 mA beträgt.
Zugang zum Werkzeug
Einbau von elektrischem
Zubehör
Die elektrische Anlage Ihres Fahrzeugs wurde so
konzipiert, dass sie mit der elektrischen Serien-
oder
e
x
traausstattung störungsfrei funktioniert.
Bitte wenden Sie sich an einen Vertreter
des P
e

uge
Ot-
Händlernetzes oder an eine
qualifizierte Fachwerkstatt, bevor Sie noch weitere
elektrische Zubehörteile einbauen.
10
Praktische tipps

224
Der Sicherungskasten befindet sich im unteren teil des Armaturenbretts.
Sicherungen am
Armaturenbrett
Sicherungstabellen
Sicherung
N r. Stärke

(A) abgesicherter Stromkreis
F1 15Heckscheibenwischer
F2 -Nicht belegt
F3 5Steuergerät Airbags
F4 10
el

ektrochromatik-Innenspiegel, Klimaanlage, Steuergerät
um

schalt- und Schutzfunktion, Multimedia hinten
F5 30Sequentielle Fensterheber vorne
F6 30Sequentielle Fensterheber hinten
F7 5
Deckenleuchten vorne und hinten, Kartenleseleuchten, Leseleuchten
hinten, Beleuchtung Sonnenblende, Beleuchtung Handschuhfach,
Beleuchtung Mittelarmlehne, Steuerung 12V-Relais Kofferraum
Praktische tipps

225

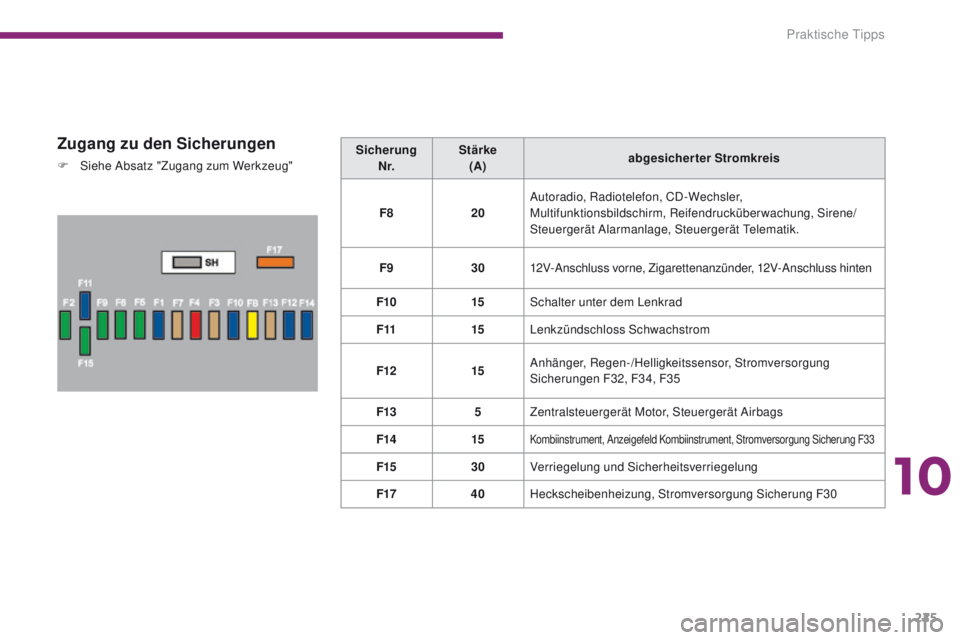

Zugang zu den Sicherungen
F Siehe Absatz "Zugang zum Werkzeug"Sicherung

N r. Stärke
(A) abgesicherter Stromkreis
F8 20Autoradio, Radiotelefon, CD-Wechsler,
Multifunktionsbildschirm, Reifendrucküberwachung, Sirene/
Steuergerät Alarmanlage, Steuergerät
t
el
ematik.
F9 3012V-Anschluss vorne, Zigarettenanzünder, 12V-Anschluss hinten
F10 15Schalter unter dem Lenkrad
F11 15Lenkzündschloss Schwachstrom
F12 15Anhänger, Regen-/Helligkeitssensor, Stromversorgung
Sicherungen F32, F34, F35
F13 5Zentralsteuergerät Motor, Steuergerät Airbags
F14 15
Kombiinstrument, Anzeigefeld Kombiinstrument, Stromversorgung Sicherung F33
F1530Verriegelung und Sicherheitsverriegelung
F17 40Heckscheibenheizung, Stromversorgung Sicherung F30
10
Praktische Tipps

226
Sicherung N r. Stärke
(A) abgesicherter Stromkreis
F30 5Außenspiegelheizung
F31 3012V-Anschluss Kofferraum
F32 5
ga

ngschalthebel (automatisiertes Schaltgetriebe)
F33 10Head-
up

-Display, Freisprecheinrichtung, Klimaanlage
F34 5Anzeige Kontrollleuchten Sicherheitsgurte
F35 10
ei

nparkhilfe, Autorisierung HiFi-Verstärker
F36 10Zentralsteuergerät Anhänger, Bedienungsfeld Fahrertür
F37 20HiFi-Verstärker
F38 30
el

ektrische Sitzverstellung Fahrersitz
F39 20Dachjalousie des Panorama-
gla

sdachs
Praktische Tipps

227

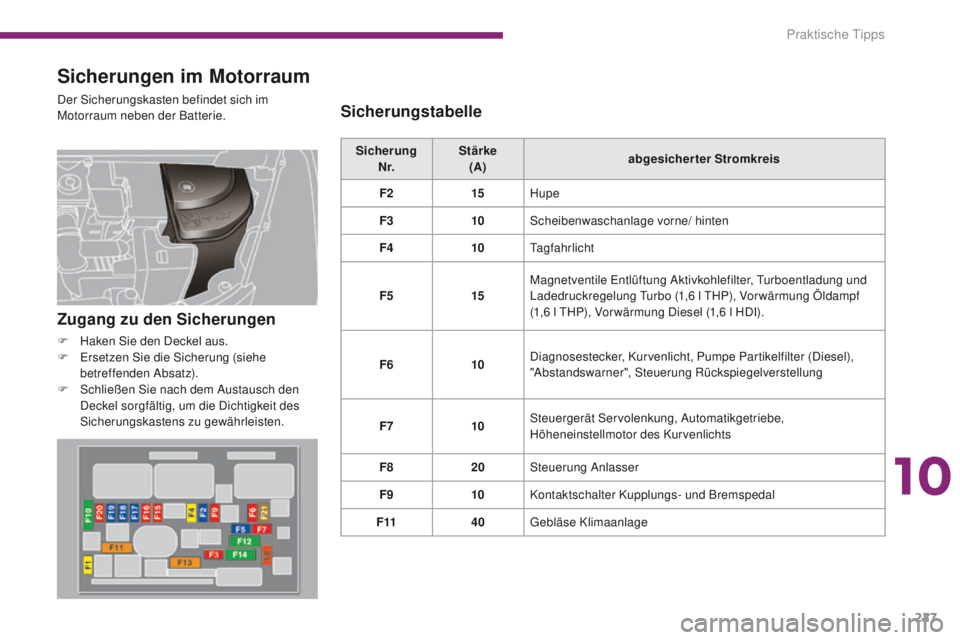

Sicherungen im Motorraum
Der Sicherungskasten befindet sich im
Motorraum neben der Batterie.Sicherung N r. Stärke
(A) abgesicherter Stromkreis
F2 15Hupe
F3 10Scheibenwaschanlage vorne/ hinten
F4 10
tag

fahrlicht
F5 15Magnetventile
e
n
tlüftung Aktivkohlefilter, t
u
rboentladung und
Ladedruckregelung
t
u
rbo (1,6 l t
H
P), Vor wärmung Öldampf
(1,6 l
t
H
P), Vor wärmung Diesel (1,6 l HDI).
F6 10Diagnosestecker, Kurvenlicht, Pumpe Partikelfilter (Diesel),
"Abstandswarner", Steuerung Rückspiegelverstellung
F7 10Steuergerät Servolenkung, Automatikgetriebe,
Höheneinstellmotor des Kurvenlichts
F8 20Steuerung Anlasser
F9 10Kontaktschalter Kupplungs- und Bremspedal
F11 40
ge

bläse Klimaanlage
Zugang zu den Sicherungen
F Haken Sie den Deckel aus.
F er setzen Sie die Sicherung (siehe
betreffenden Absatz).
F

S
chließen Sie nach dem Austausch den
Deckel sorgfältig, um die Dichtigkeit des
Sicherungskastens zu gewährleisten.
Sicherungstabelle
10
Praktische Tipps

228
Sicherung N r. Stärke
(A) abgesicherter Stromkreis
F12 30Niedrige / hohe
g
e
schwindigkeit Frontscheibenwischer
F14 30
el

ektropumpe Abgasanlage
F15 10Fernlicht rechts
F16 10Fernlicht links
F17 15Abblendlicht links
F18 15Abblendlicht rechts
Praktische Tipps

229
Sicherung N r. Stärke
(A) abgesicherter Stromkreis
F2 5Doppelfunktionsschalter Bremse
F3 5Steuergerät Batterieladekontrolle
F4 25Magnetventile ABS/DSC
F6 15Automatisiertes Schaltgetriebe / Automatikgetriebe
Tabelle der Sicherungen über der Batterie
10
Praktische Tipps

230

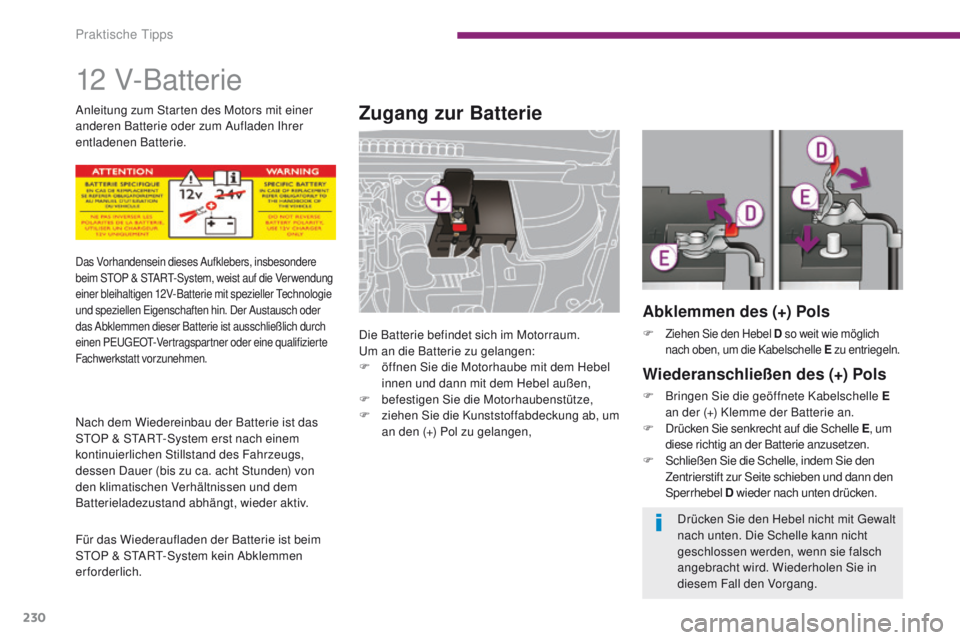

12 V-Batterie
Zugang zur Batterie
Die Batterie befindet sich im Motorraum.um a
n die Batterie zu gelangen:
F

ö
ffnen Sie die Motorhaube mit dem Hebel
innen und dann mit dem Hebel außen,
F

be
festigen Sie die Motorhaubenstütze,
F

z
iehen Sie die Kunststoffabdeckung ab, um
an den (+) Pol zu gelangen,
Das Vorhandensein dieses Aufklebers, insbesondere
beim StO P & StA Rt- System, weist auf die Verwendung
einer bleihaltigen 12V-Batterie mit spezieller
t
ec
hnologie
und speziellen
e
i
genschaften hin. Der Austausch oder
das Abklemmen dieser Batterie ist ausschließlich durch
einen P
e

uge
Ot-
Vertragspartner oder eine qualifizierte
Fachwerkstatt vorzunehmen.
Nach dem Wiedereinbau der Batterie ist das
StO P & StA Rt- System erst nach einem
kontinuierlichen Stillstand des Fahrzeugs,
dessen Dauer (bis zu ca. acht Stunden) von
den klimatischen Verhältnissen und dem
Batterieladezustand abhängt, wieder aktiv.
Für das Wiederaufladen der Batterie ist beim
S
tO

P & S
tA
R
t-
System kein Abklemmen
erforderlich. Anleitung zum Starten des Motors mit einer
anderen Batterie oder zum Aufladen Ihrer
entladenen Batterie.
Abklemmen des (+) Pols
F Ziehen Sie den Hebel D so weit wie möglich
nach oben, um die Kabelschelle E zu entriegeln.
Wiederanschließen des (+) Pols
F Bringen Sie die geöffnete Kabelschelle E
an der (+) Klemme der Batterie an.
F

D
rücken Sie senkrecht auf die Schelle E , um
diese richtig an der Batterie anzusetzen.
F

S
chließen Sie die Schelle, indem Sie den
Zentrierstift zur Seite schieben und dann den
Sperrhebel D wieder nach unten drücken.
Drücken Sie den Hebel nicht mit
g
e
walt
nach unten. Die Schelle kann nicht
geschlossen werden, wenn sie falsch
angebracht wird. Wiederholen Sie in
diesem Fall den Vorgang.
