汽車保養199
搭配 LED燈的尾燈作用為尾燈及煞車
燈
僅有方向燈( 1)可更換。
轉動燈座以拆下並更換燈泡。
6. 將插頭接頭與燈組連接。
7. 將燈組放到定位梢上並使用螺絲安裝
燈組。
8. 插上螺絲蓋。
尾門內的倒車燈(4)
1. 打開尾門並取下蓋子。
2. 逆時針轉動燈座 ，然後從反光罩內取
出。
3. 透過拉動將燈泡從燈座中拆下。
4. 更換新燈泡並將其插入燈座。
5. 將燈座插入反光罩內，順時針旋轉。
6. 裝上蓋子。

200汽車保養
後霧燈
可以從汽車下方拿取燈泡。
1. 逆時針轉動燈座 ，然後從反光罩內取
出。
2. 逆時鐘轉動將燈泡從燈座中拆下。
3. 更換新燈泡並將其順時鐘旋轉插入燈
座。
4. 將燈座插入反光罩 ，順時鐘旋轉並卡
入固定。
燈泡檢查 打開點火開關，操控並檢查所有車燈。
車側轉向訊號燈 欲更換燈泡，應拆下燈具外殼:
1. 在左駕車上 ，將燈滑動到前方並從擋
泥板處一併將後端拆除。
在右駕車上 ，將燈滑動到後方並從擋
泥板處一併將前端拆除。
2. 以逆時針轉動燈泡底座並自外殼處拆
除。
3. 從燈泡底座上拉下燈泡並對其進行更
換。

汽車保養201
4. 放入燈泡底座並以順時針旋轉。
5. 在左駕車上：將前端插入擋泥板內， 向前滑動並插入後端。
在右駕車上：將後端插入擋泥板內，
向後滑動並插入前端。
車號牌燈
1. 把螺絲起子插入蓋子的凹槽內 ，按到
側面，鬆開彈簧。拿掉蓋子。
2. 透過拉動將燈泡從燈座中拆下。
3. 更換燈泡並將其插入燈座。
4. 將蓋子壓到外殼內。
車內燈 禮貌燈、閱讀燈燈泡應該由維修部門更換。
行李廂燈 燈泡應該由維修部門更換。
儀錶板照明
燈泡應該由維修部門更換。
電子系統
保險絲 更換保險絲的數據必須符合熔斷的保險
絲的數據。
在汽車上有三個保險絲盒：
■ 在引擎室內的左前部。
■ 在左駕汽車行李廂後的內部，或在右
駕汽車手套箱後的內部，
■ 在行李廂左側的一個蓋子後面。
更換保險絲之前，關閉相關開關和點火
開關。
車內有不同類型的保險絲。

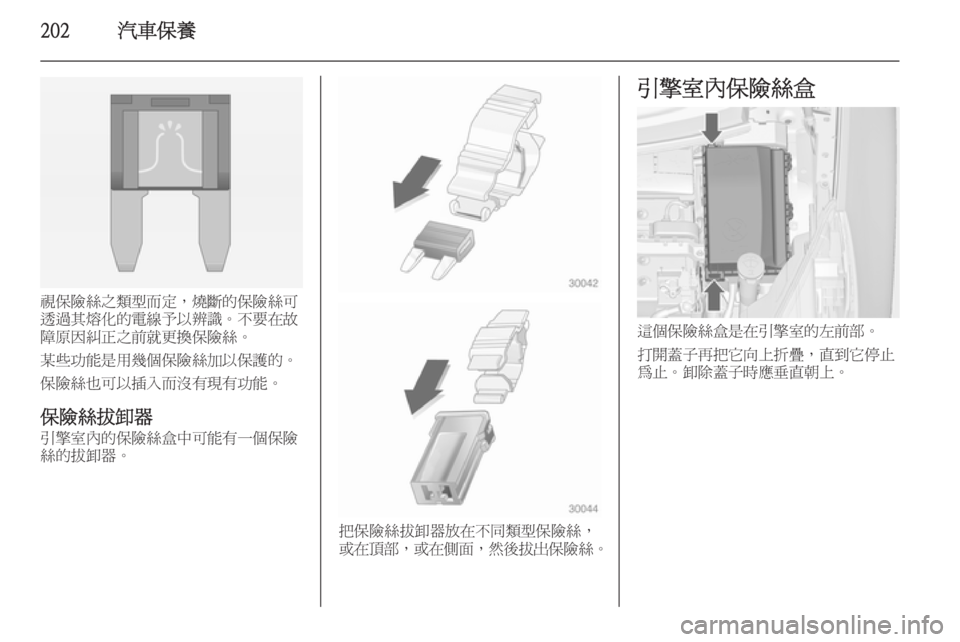

202汽車保養
視保險絲之類型而定，燒斷的保險絲可
透過其熔化的電線予以辨識。不要在故
障原因糾正之前就更換保險絲。
某些功能是用幾個保險絲加以保護的。
保險絲也可以插入而沒有現有功能。
保險絲拔卸器
引擎室內的保險絲盒中可能有一個保險 絲的拔卸器。
把保險絲拔卸器放在不同類型保險絲，或在頂部 ，或在側面 ，然後拔出保險絲 。
引擎室內保險絲盒
這個保險絲盒是在引擎室的左前部。
打開蓋子再把它向上折疊，直到它停止
為止。卸除蓋子時應垂直朝上。

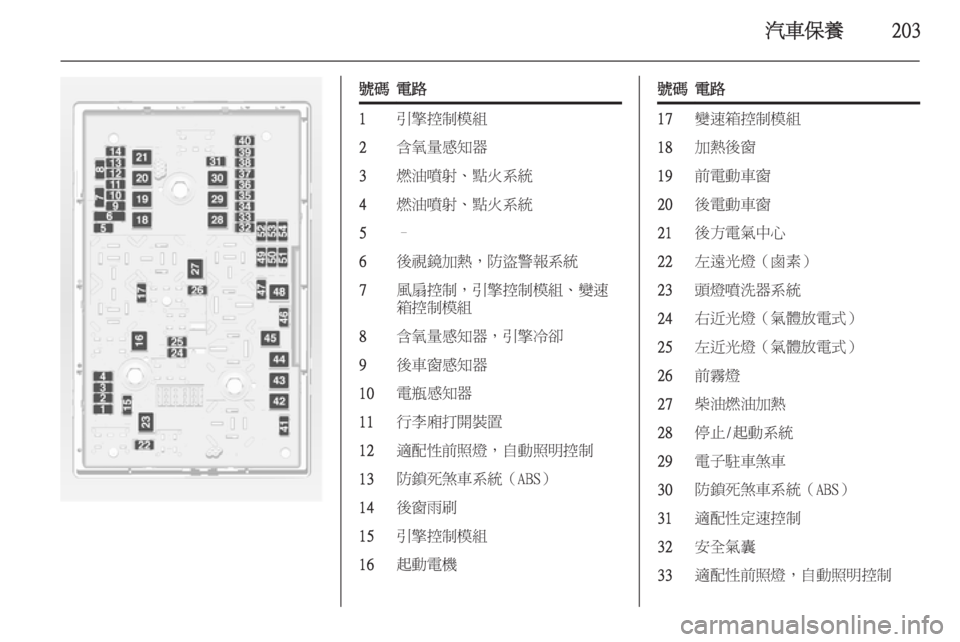

汽車保養203
號碼電路1引擎控制模組2含氧量感知器3燃油噴射、點火系統4燃油噴射、點火系統5–6後視鏡加熱，防盜警報系統7風扇控制，引擎控制模組、變速
箱控制模組8含氧量感知器，引擎冷卻9後車窗感知器10電瓶感知器11行李廂打開裝置12適配性前照燈，自動照明控制13防鎖死煞車系統（ABS）14後窗雨刷15引擎控制模組16起動電機號碼電路17變速箱控制模組18加熱後窗19前電動車窗20後電動車窗21後方電氣中心22左遠光燈（鹵素）23頭燈噴洗器系統24右近光燈（氣體放電式）25左近光燈（氣體放電式）26前霧燈27柴油燃油加熱28停止/起動系統29電子駐車煞車30防鎖死煞車系統（ABS）31適配性定速控制32安全氣囊33適配性前照燈，自動照明控制

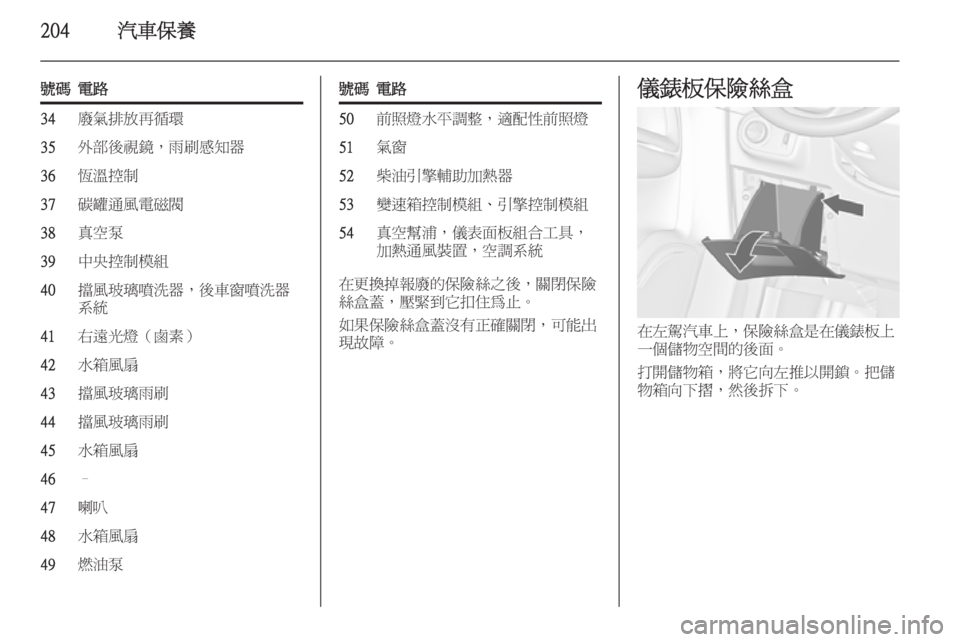

204汽車保養
號碼電路34廢氣排放再循環35外部後視鏡，雨刷感知器36恆溫控制37碳罐通風電磁閥38真空泵39中央控制模組40擋風玻璃噴洗器，後車窗噴洗器
系統41右遠光燈（鹵素）42水箱風扇43擋風玻璃雨刷44擋風玻璃雨刷45水箱風扇46–47喇叭48水箱風扇49燃油泵號碼電路50前照燈水平調整，適配性前照燈51氣窗52柴油引擎輔助加熱器53變速箱控制模組、引擎控制模組54真空幫浦，儀表面板組合工具，
加熱通風裝置，空調系統
在更換掉報廢的保險絲之後，關閉保險
絲盒蓋，壓緊到它扣住為止。
如果保險絲盒蓋沒有正確關閉，可能出
現故障。
儀錶板保險絲盒
在左駕汽車上，保險絲盒是在儀錶板上
一個儲物空間的後面。
打開儲物箱，將它向左推以開鎖。把儲
物箱向下摺，然後拆下。

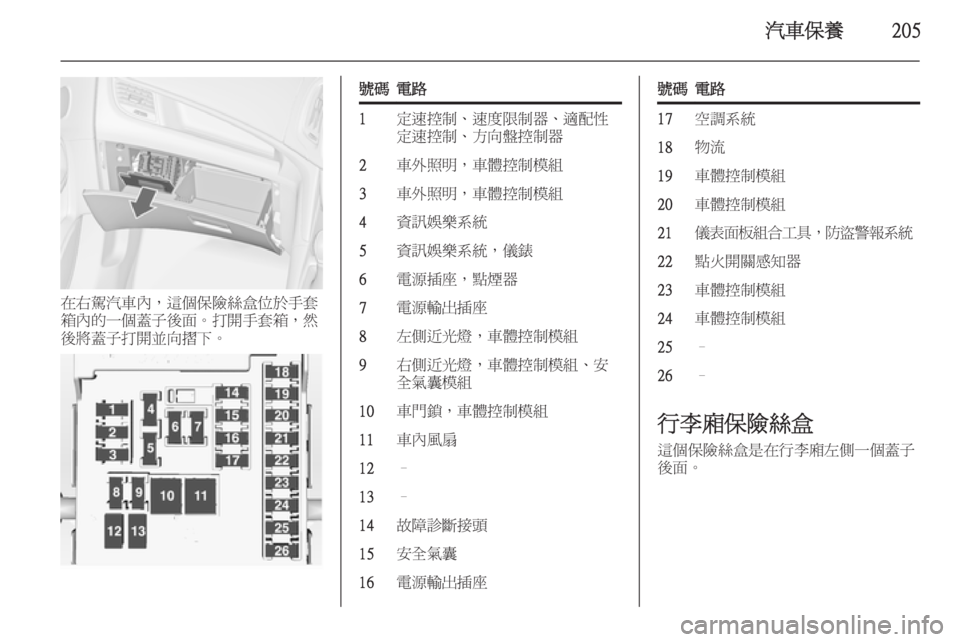

汽車保養205
在右駕汽車內，這個保險絲盒位於手套
箱內的一個蓋子後面。打開手套箱，然
後將蓋子打開並向摺下。
號碼電路1定速控制、速度限制器、適配性
定速控制、方向盤控制器2車外照明，車體控制模組3車外照明，車體控制模組4資訊娛樂系統5資訊娛樂系統，儀錶6電源插座，點煙器7電源輸出插座8左側近光燈，車體控制模組9右側近光燈，車體控制模組、安
全氣囊模組10車門鎖，車體控制模組11車內風扇12–13–14故障診斷接頭15安全氣囊16電源輸出插座號碼電路17空調系統18物流19車體控制模組20車體控制模組21儀表面板組合工具 ，防盜警報系統22點火開關感知器23車體控制模組24車體控制模組25–26–
行李廂保險絲盒
這個保險絲盒是在行李廂左側一個蓋子
後面。

206汽車保養
拆下蓋子。
若配備輪胎修理套件，則拆下整個盒子 。
保險絲配線號碼電路1–2拖車電源插座3駐車輔助4選擇性觸媒還原系統5–6–7電動座椅8–9選擇性觸媒還原系統10氮氧化物感知器11拖車模組，拖車座12拖車模組13拖車電源插座14–15–16內部後視鏡，後視攝像機17電源輸出插座
