2014 CITROEN BERLINGO MULTISPACE Návod na použitie (in Slovak)

Výmena žiarovky
Berlingo-2-VP-papier_sk_Chap07_Aide rapide_ed01-2014
151
RÝCHLA POMOC
7
VÝMENA ŽIAROVKY
Typ A
Žiarovka celá zo skla:
jemne ju potiahnite,
pretože je namontovaná
tlakom.
Umývanie pod vysokým tlakom
Otvorte kapotu motora. Prístup k
žiarovkám získate tak, že vsuniete
ruku za optický blok.
Pri spätnom zakladaní každej žiarovky
dodržiavajte rovnaký postup, ale v
opačnom poradí a skontrolujte správne
uzavretie kapoty. Typ C
Halogénová žiarovka:
odstráňte zaisťovaciu
pružinu z pôvodného miesta.
Typ B
Žiarovka s bajonetovou
objímkou: zatlačte na
žiarovku a následne
ju otočte proti smeru
hodinových ručičiek.
Výmena halogénových žiaroviek
sa musí vykonávať na vozidle so
zhasnutými svetlometmi. Počkajte
niekoľko minút (riziko vážneho
popálenia). Nedotýkajte sa žiarovky
holými rukami, použite handričku z
nechlpatej tkaniny.
Tvorenie kondenzácie v svetlometoch
je normálnym javom. Pri bežnom
použití vozidla toto rosenie zmizne. Výmena žiaroviek sa vykonáva pri
vypnutom zapaľovaní alebo odpojenej
batérii. Po výmene žiarovky počkajte
približne 3 minúty a až potom batériu
zapojte.
Po každom vykonanom zásahu
skontrolujte správnu činnosť svetiel.
Pri používaní tohto typu umývania
pretrvávajúcich nečistôt sa vyhnite
nadmernému umývaniu svetlometov,
svetiel a ich okrajov, aby nedošlo k
poškodeniu ich ochrannej vrstvy laku a
tesnosti spojov.
Typy žiaroviek
Na vašom vozidle sú nainštalované rôzne
typy žiaroviek. Odstránite ich nasledovne:
Typ D
Elektroluminiscenčná
dióda (LED): pred
výmenou denných
svetiel sa poraďte so
sieťou CITROËN alebo v
odborom servise.

Výmena žiarovky
Berlingo-2-VP-papier_sk_Chap07_Aide rapide_ed01-2014
152
3. Ukazovatele smeru
Typ B , PY21W - 21W (žltá)
- Potiahnutím jazýčka z ohybnej gumy odstráňte kryt.
- Otočte suport žiarovky o štvrť otáčky proti smeru hodinových
ručičiek.
- Odstráňte žiarovku jej miernym zatlačením a pootočením proti
smeru hodinových ručičiek.
- Vymeňte žiarovku.
- Skontrolujte správne založenie krytu po celom jeho obvode, z
dôvodu zabezpečenia tesnosti
spojov.
2. Parkovacie svetlá

Typ A , W5W - 5W
- Odstráňte kryt potiahnutím gumeného ohybného jazýčka.
- Vyberte suport žiarovky namontovaný tlakom potiahnutím
za konektor.
- Vymeňte žiarovku.
- Skontrolujte správne založenie krytu po celom jeho obvode,
aby bola zabezpečená jeho
nepriepustnosť.

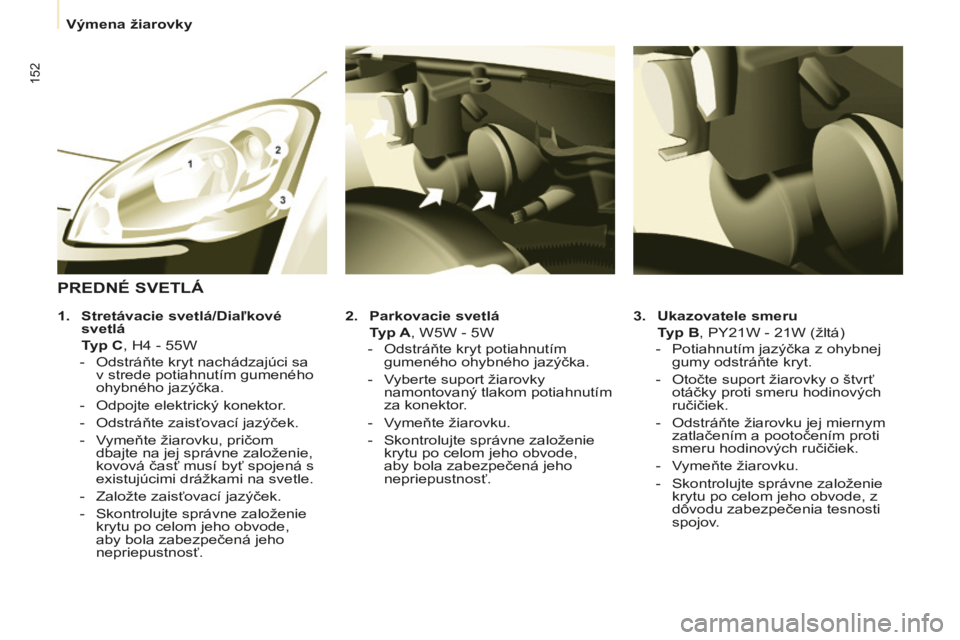

PREDNÉ SVETLÁ
1. Stretávacie svetlá/Diaľkové svetlá
Typ C , H4 - 55W
- Odstráňte kryt nachádzajúci sa v strede potiahnutím gumeného
ohybného jazýčka.
- Odpojte elektrický konektor.
- Odstráňte zaisťovací jazýček.
- Vymeňte žiarovku, pričom dbajte na jej správne založenie,
kovová časť musí byť spojená s
existujúcimi drážkami na svetle.
- Založte zaisťovací jazýček.
- Skontrolujte správne založenie krytu po celom jeho obvode,
aby bola zabezpečená jeho
nepriepustnosť.

Výmena žiarovky
Berlingo-2-VP-papier_sk_Chap07_Aide rapide_ed01-2014
153
RÝCHLA POMOC
7
4. Hmlové svetlomety
Typ C , H1 - 55W
- Odstráňte všetky tri uchytávacie spony a skrutku lapača nečistôt,
nachádzajúce sa pod nárazníkom.
- Odsuňte lapač nečistôt smerom hore.
- Pomocou skrutkovača Torx
©
30 odmontujte hmlové svetlo tak,
že odstránite skrutku prístupnú cez
otvor určený na tento účel, ktorý sa
nachádza na nárazníku.
- Stlačením klipsy odistite hmlové svetlo a uvoľnite ho.
- Odstráňte hmlové svetlo cez exteriér.
- Otvorte žltú krytku otočením o 1/4 otáčky.
- Pre uvoľnenie žiarovky roztiahnite spony, ktoré z oboch strán zvierajú jej
pätku.
- Vyberte žiarovku tak, že ju potiahnete v príslušnom uhle.
- Založte novú žiarovku, zovrite spony okolo pätky žiarovky a pri
spätnom zakladaní optického bloku
a nárazníka postupujte rovnakým
spôsobom, ale v opačnom poradí.
SMEROVÉ SVETLÁ
Typ A , WY5W - 5W (žltá)
- Potlačte smerové svetlo smerom
dozadu a odstráňte ho potiahnutím
dopredu.
- V prípade zadováženia si nového smerového svetla, ktoré je tvorené
jediným celistvým dielom, sa
obráťte na sieť CITROËN.
- Pri spätnej montáži zasuňte smerové svetlo smerom dozadu a
následne ho posuňte späť dopredu.
STROPNÉ OSVETLENIE
Typ A , 12V5W - 5W
- Odistite priesvitný kryt tak, že vsuniete skrutkovač do drážok na
každej strane stropného svetla.
- Potiahnite žiarovku a vymeňte ju.
- Zaistite priesvitný kryt na pôvodné miesto a skontrolujte jeho
uchytenie. Vpredu / Vzadu

Výmena žiarovky
Berlingo-2-VP-papier_sk_Chap07_Aide rapide_ed01-2014
154
ZADNÉ SVETLÁ
- Zistite, o ktorú poškodenú žiarovku sa jedná a následne otvorte zadné
dvere na 180°.
Rubrika 2, časť "Otvárania".
- Pomocou skrutkovača, ktorý sa nachádza v puzdre s náradím pod
pravým sedadlom, odstráňte obe
uchytávacie skrutky.
- Z exteriéru potiahnite optický blok.
- Pridržte svetlo a súčasne odpojte elektrický konektor.
Pri spätnej montáži dbajte na
správne založenie jazýčkov a
napájacieho kábla, aby nedošlo k
jeho privretiu.
Po výmene žiarovky zadného
smerového svetla je čas potrebný na
reinicializáciu približne 2 minúty. - Roztiahnite 4 jazýčky a vytiahnite držiak žiarovky.
- Odstráňte poškodenú žiarovku tak, že ju mierne zatlačíte a otočíte proti
smeru hodinových ručičiek.
- Vymeňte žiarovku.
Pri odstraňovaní optického bloku:
- na vozidle so zadnými vyklápacími dverami, potiahnite blok smerom do
stredu vozidla,
- na vozidle s krídlovými dverami, potiahnite blok smerom k vám.
Viac informácií o žiarovkách získate v
odseku "Typy žiaroviek".
1. Brzdové svetlá / parkovacie
svetlá
Typ B , P21/5W - 21/5W
2. Ukazovatele smeru
Typ B , PY21W - 21W (žltá)
3. Svetlá spätného chodu
Typ B , P21W - 21W
4. Hmlové svetlá
Typ B , P21W - 21W
Umývanie pod vysokým tlakom Pri používaní tohto typu umývania
pretrvávajúcich nečistôt sa
vyhnite nadmernému umývaniu
svetlometov, svetiel a ich okrajov, aby
nedošlo k poškodeniu ich ochrannej
vrstvy laku a tesnosti spojov.

Výmena žiarovky
Berlingo-2-VP-papier_sk_Chap07_Aide rapide_ed01-2014
155
RÝCHLA POMOC
7
OSVETLENIE ŠPZ
- Odskrutkujte obe matice.
- Zatlačte tyčky.
- V prípade potreby odpojte konektor a odstráňte svetlo.
- Vymeňte žiarovku.
S vyklápacími dverami
- Pomocou skrutkovača roztiahnite
priesvitný plastový kryt.
- Vymeňte žiarovku.
- Založte priesvitný plastový kryt a zatlačte naň.
TRETIE BRZDOVÉ SVETLO
Typ A , W16W - 16W
S krídlovými dverami
- Odistite vnútorné obloženie.
- Odpojte konektor roztiahnutím jeho jazýčka.
- Otočte držiak žiarovky o štvrť otáčky proti smeru hodinových
ručičiek.
- Vymeňte žiarovku.
- Založte držiak žiarovky a pripojte konektor.
- Zaistite vnútorné obloženie.
Typ A , W5W - 5W

Výmena poistky
Berlingo-2-VP-papier_sk_Chap07_Aide rapide_ed01-2014
156
VÝMENA POISTKY
Poistkové skrinky sú umiestnené:
- v spodnej časti prístrojovej dosky na ľavej strane (za krytom),
- pod kapotou motora (v blízkosti batérie).
V zozname poistiek sú uvedené len
poistky, ktoré môžu byť vymenené
užívateľom pomocou pinzety, ktorá sa
nachádza za odkladacím priestorom
prístrojovej dosky na pravej strane.
Akýkoľvek iný zásah musí byť
vykonaný v sieti CITROËN alebo v
odbornom servise.
Odstránenie a založenie poistky
Poškodenú poistku nahraďte vždy
poistkou s rovnakými parametrami.
Upozornenie pre odborníkov:
podrobné informácie o poistkách
a relé nájdete v schematickom
zobrazení „Metódy“ prostredníctvom
predajnej siete.
CITROËN nenesie žiadnu
zodpovednosť za náklady na uvedenie
vášho vozidla do pôvodného stavu
alebo na odstránenie poruchy
vzniknutej následkom inštalácie
doplnkového príslušenstva, ktoré
nebolo súčasťou dodávky, nie
je odporúčané sieťou CITROËN
a nebolo nainštalované podľa
predpisov, predovšetkým ak ide
o súbor pripojených doplnkových
zariadení, ktorých spotreba presahuje
10 miliampérov. Skôr ako poistku vymeníte, je potrebné
poznať príčinu jej poruchy a odstrániť ju.
● Použite pinzetu.

Výmena poistky
Berlingo-2-VP-papier_sk_Chap07_Aide rapide_ed01-2014
157
RÝCHLA POMOC
7
POISTKY PRÍSTROJOVEJ
DOSKY
Vyklopte kryt a získate prístup k
poistkám. Poistky
F Ampéry
A Určenie
1 15 Zadný stierač skla
2 - Voľné
3 5 Airbag
4 10 Klimatizácia, diagnostická zásuvka, ovládanie
spätného zrkadla, nastavenia sklonu svetlometov
5 30 Ovládanie otvárania okien
6 30 Zámky
7 5 Stropné osvetlenie, predné bodové osvetlenie,
strecha
8 20 Autorádio, displej, detekcia podhustenia pneumatík,
alarm a siréna
9 30 Predná a zadná 12 V zásuvka
10 15 Centrálny stĺpik
11 15 Slaboprúdový zámok riadenia
12 15 Snímač dažďa a slnečného žiarenia, airbag
13 5 Združený prístroj
14 15 Parkovací asistent, ovládanie automatickej
klimatizácie, Sada hands-free
15 30 Zámky
16 - Voľné
17 40 Rozmrazovanie zadného okna/spätných zrkadiel

Výmena poistky
Berlingo-2-VP-papier_sk_Chap07_Aide rapide_ed01-2014
158
POISTKY V INTERIÉRI
Poistky F Ampéry
A Určenie
1 - Voľné
2 20 Vyhrievané sedadlá
3 - Voľné
4 15 Relé sklopiteľných spätných zrkadiel
5 15 Relé zásuvky pre chladiace zariadenie
