2012 Lancia Voyager Drift- och underhållshandbok (in Swedish)

A). Överskrid inte160 W (13 A) för
något av dessa uttag.
På uttagen finns skyddslock med
nyckel- eller batterisymboler som vi-
sar vilken elförsörjning som används.
Det nedre eluttaget på instrumentpa-
nelen matas direkt av batteriet. Om
en apparat ansluts här kan det ladda
ur batteriet och/eller hindra motorn
från att starta.
VARNING!
Försiktighetsåtgärder för att und-
vika allvarlig personskada ellerdödsfall:
 Endast utrustning som är avseddför användning i denna typ av
uttag får användas i något 12-voltsuttag.
 Vidrör inte uttaget om du har våta
händer.
 Stäng luckan när uttaget inte an-
vänds och när fordonet körs.
 Felaktig hantering av det här ut-
taget kan orsaka elfel och leda till
elstötar.FÖRSIKTIGHET!
 Många tillbehör som kan anslutastar ström från fordonets batteri
även när de inte används (t.ex.
mobiltelefoner). Om de är an-
slutna tillräckligt länge laddas
batteriet till slut ur så mycket att
det förkortar livslängden och/
eller gör att fordonet inte startar.
(Fortsättning)
FÖRSIKTIGHET! (Fortsättning)
 Tillbehör som drar mycket ström
(kylboxar, dammsugare, lampor
osv.) laddar ur batteriet ännu
snabbare. Använd sådana tillbe-
hör bara ibland och även då medförsiktighet.
 Efter användning av tillbehör som
drar mycket ström, eller om for-
donet inte startats under lång tid
(med tillbehören anslutna), måste
fordonet köras så länge att gene-
ratorn hinner ladda upp batteriet.
 Eluttagen är enbart konstruerade
för kontakter till extratillbehör.
Häng aldrig något tillbehör eller
någon tillbehörshållare i uttaget.
Felaktig hantering av eluttagen
kan leda till skador.
TILLVALSPAKET FÖR
RÖKARE (för de
versioner/marknader där
denna funktion finns)
Tillvalspaketet för rökare installeras
av en auktoriserad återförsäljare. En
löstagbar askkopp sätts då in i en av
de två mugghållarna på instrument-

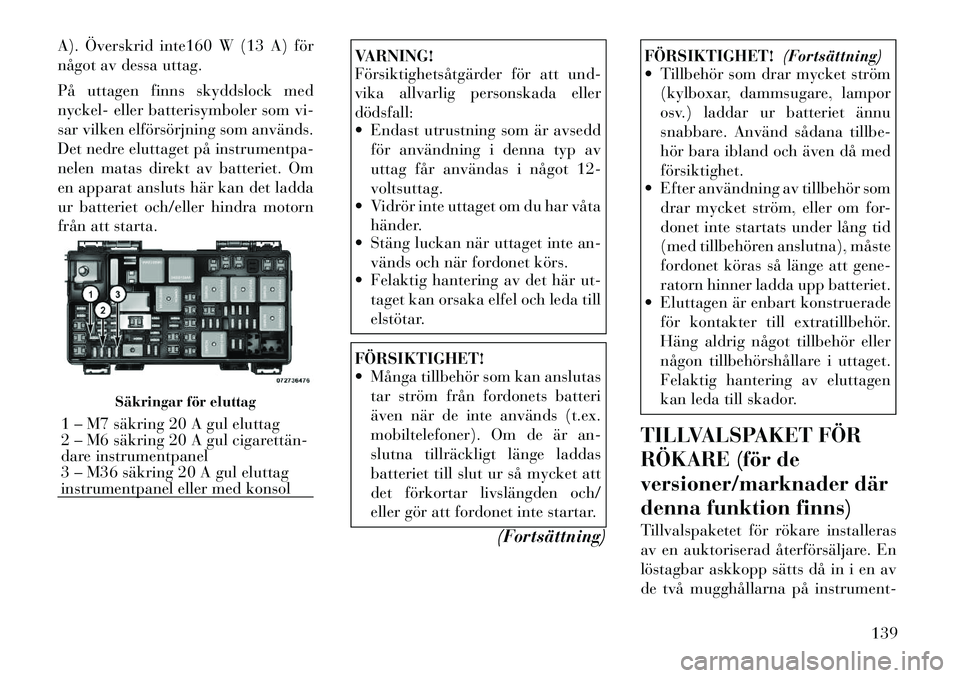

Säkringar för eluttag
1 – M7 säkring 20 A gul eluttag
2 – M6 säkring 20 A gul cigarettän­
dare instrumentpanel
3 – M36 säkring 20 A gul eluttag
instrumentpanel eller med konsol
139

panelen. När du ska sätta dit askkop-
pen vänder du den så att lockets fäste
är vänt bakåt. Tryck fast askkoppen i
någon av mugghållarna. Om du vill
rengöra askkoppen, eller ta bort den,
drar du den uppåt tills den lossnar.
I mugghållaren på den vänstra, bakre
dörrpanelen kan ytterligare en ask-
kopp placeras. SPÄNNINGSOMFORMARE
(för de versioner/
marknader där denna
funktion finns)
Ett uttag med spänning 110 V/150 W
(för de versioner/marknader där
denna funktion finns) omformar lik-
ström till växelström och är placerat
på den vänstra klädselpanelen ome-
delbart bakom andra radens vänstrasäte.Knappen för spänningsomformaren
sitter på instrumentpanelen under
klimatanläggningens reglage.
Slå på eluttaget genom att trycka en
gång på knappen. Slå av eluttaget
genom att trycka på knappen en gångtill.
Uttaget kan användas för mobiltele-
fon, elektronik och andra lågeffekt­
förbrukare som förbrukar upp till
150 W. Vissa avancerade videospel
som Playstation 3 och XBox 360 över-
skrider denna gräns, liksom de flestael-verktyg.
Växelriktaren är konstruerad med in-
byggt överbelastningsskydd. Om
märkvärdet på 150 W överskrids
stängs växelriktaren automatiskt av.
När den elektriska enheten har kopp-lats bort från enheten ska växelrikta­
ren automatiskt återställas. Om
märkvärdet överskrider ca 170 W
kan växelriktaren behöva återställas
manuellt. Du återställer växelriktaren
manuellt genom att stänga av och slå
på växelriktarens knapp. Undvik att
överbelasta kretsen genom att kon-
trollera märkvärdet på elektriska en-
heter innan växelriktaren används. MUGGHÅLLARE
Det finns mugghållare i hela fordonet.
Alla insatser kan tas bort för rengö­
ring. Dra ut insatsen från mugghålla­
rens fack från den ena sidan för att
underlätta urtagningen Se “Rengö­
ring av instrumentpanelens mugghål­
lare” i Underhåll av fordonet” för merinformation.
MUGGHÅLLARE PÅ IN-
STRUMENTPANELEN
Mugghållarna på instrumentpanelen
är placerade i ett utdragbart fack all-
deles ovanför det nedre förvaringsut­rymmet.

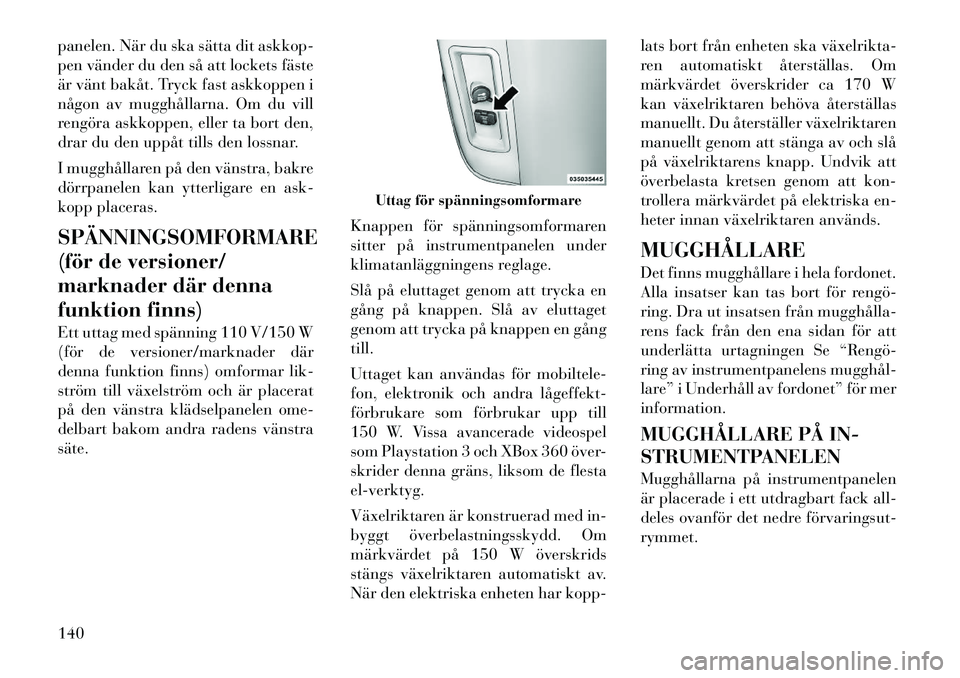

Uttag för spänningsomformare
140

Dra ut facket så långt det går och
placera muggen/burken i någon av
mugghållarna. Mugghållarna har ut-
formats så att de passar muggar/
burkar av olika typer och storlekar.
Tryck ner muggen/burken så att den
sitter fast ordentligt.
EXTRAKONSOL (för
versioner/marknader där
denna finns)
På modeller utrustade med extrakon-
sol finns det två mugghållare i mitt-konsolen.Det finns två mugghållare för baksä­
tespassagerarna i den utdragbara lå­
dan i extrakonsolens bakre del. Dra ut
lådan till första läget för att användamugghållarna.MUGGHÅLLARE I PREMI-
UMKONSOL (för de
versioner/marknader där
denna funktion finns)
På modeller utrustade med premium-
mittkonsol finns det fyra mugghållare
i konsolens översida. FLASKHÅLLARE
Det finns fyra flaskhållare i fordonet.
Två flaskhållare är inbyggda i de
främre dörrpanelerna och två är in-
byggda i skjutdörrarnas sidopaneler.
Varje hållare rymmer en plastflaska
på upp till 6 liter.

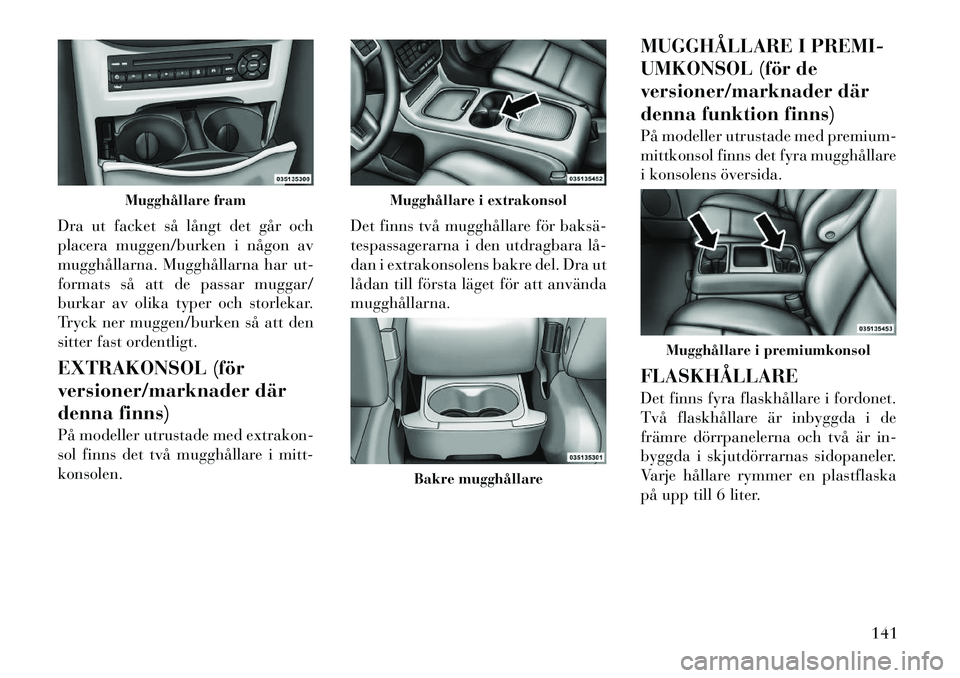

Mugghållare fram
Mugghållare i extrakonsol
Bakre mugghållare
Mugghållare i premiumkonsol
141

VARNING!
Om kärl som innehåller het vätska
placeras i flaskhållaren kan vätska
spillas på passagerarna när dörren
stängs och därigenom orsaka bränn­
skador. Stäng dörrarna försiktigt för
att undvika personskador.
Vid mittsätet finns två yttre nätfickor.
De här nätfickorna kan användas till
förvaring av juicepaket, leksaker,
spel, MP3-spelare etc.
TILLVALSPAKET FÖR RÖ­
KARE (för de versioner/
marknader där denna funk-
tion finns)
Tillvalspaketet för rökare installeras
av en auktoriserad återförsäljare. En
löstagbar askkopp sätts då in i en av de två mugghållarna på instrument-
panelens främre front. När du ska
sätta dit askkoppen vänder du den så
att lockets fäste är vänt bakåt. Tryck
fast askkoppen i någon av mugghål­
larna. Om du vill rengöra askkoppen,
eller ta bort den, drar du den uppåt
tills den lossnar.
I mugghållaren på den vänstra, bakre
dörrpanelen kan ytterligare en ask-
kopp placeras.
FÖRVARING
HANDSKFACK
Det övre och nedre handskfacket sit-
ter på instrumentpanelens passage-rarsida.
Övre handskfack
Öppna det övre facket genom att
trycka på knappen till vänster om den
övre luckan. Dörren öppnas automa-tiskt.
Stäng luckan genom att trycka den
nedåt tills den låses i stängt läge.
Nedre handskfack
Öppna det nedre facket genom att dra
öppningshandtaget utåt.
FÖRVARINGSFACK PÅ
DÖRRARNAS INSIDA
Förvaringsfack i framdörr
På insidan av båda framdörrarna
finns flera fickor för förvaring.

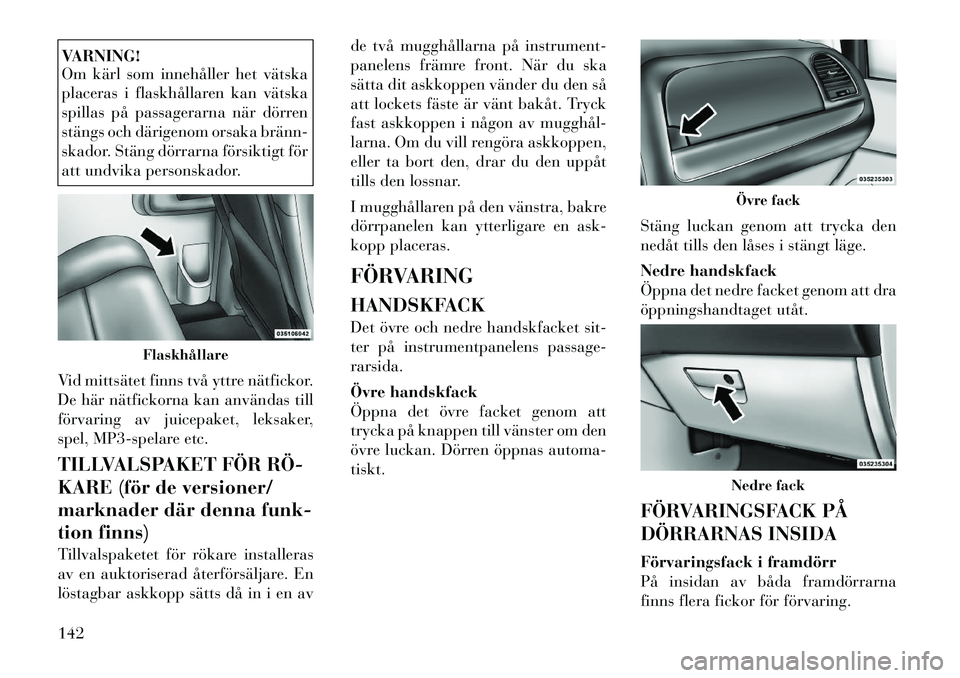

Flaskhållare
Övre fackNedre fack
142

VARNING!
Om kärl som innehåller het vätska
placeras i flaskhållaren kan vätska
spillas på passagerarna när dörren
stängs och därigenom orsaka bränn­
skador. Stäng dörrarna försiktigt för
att undvika personskador.
FÖRVARINGSFACK PÅ
BAKSIDAN AV FÖRARSTO­
LENS RYGGSTÖD (för de
versioner/marknader där
denna funktion finns)
Alla modeller har en förvaringsficka
på baksidan av förarsätets ryggstöd
och som tillval finns en nätficka. PARAPLYHÅLLARE
Vid vänster framdörr finns en in-
byggd paraplyhållare.GOLVFÖRVARINGSFACK
PÅ ANDRA STOLSRADEN
I utrymmet under golvlocken, framför
den andra stolsraden, finns plats förförvaring.
Öppna locket till förvaringsutrymmet
genom att dra i spärrhaken. Skjut för-
varingsutrymmets låsmekanism till
läget "olåst" så går det lättare att
komma åt utrymmet.
FÖRSIKTIGHET!
Locket till förvaringsutrymmet
måste vara helt nedfällt och låst,
annars kan skenan för det framför-
varande sätet skadas.

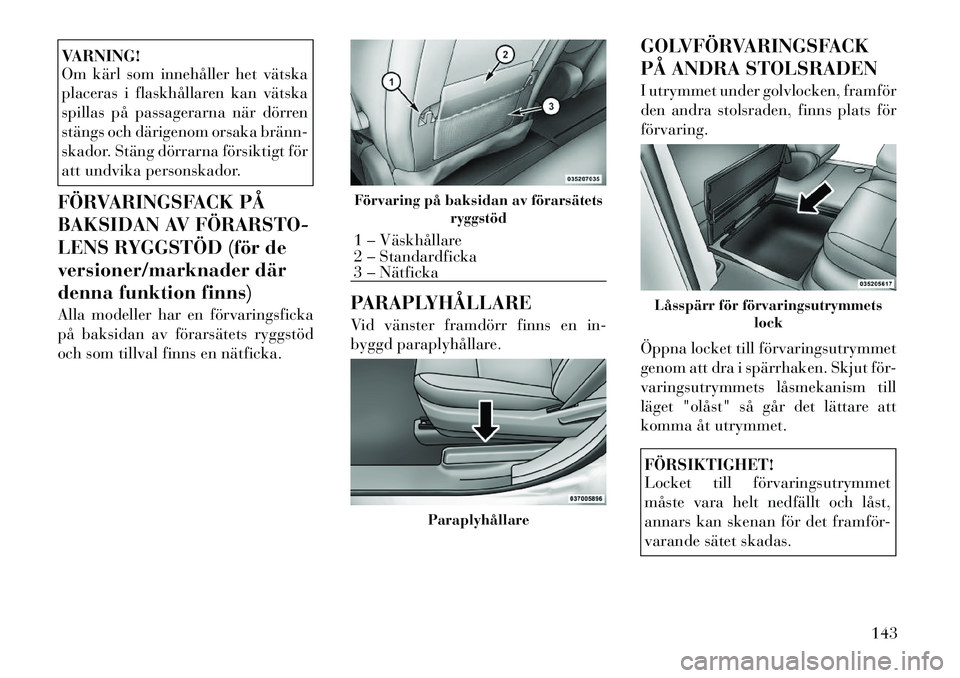

Förvaring på baksidan av förarsätets
ryggstöd1 – Väskhållare
2 – Standardficka
3 – Nätficka
Paraplyhållare
Låsspärr för förvaringsutrymmets lock
143

VARNING!
Om locken till förvaringsutrym­
mena under sätena inte är stängda
ordentligt kan det leda till allvarliga
skador om en olycka inträffar.
 Kör inte fordonet om förvarings­utrymmenas lock är öppna.
 Se till att locken är stängda och
låsta när fordonet är i rörelse.
 Öppna inte förvaringsutrymme­
nas lock när fordonet är i rörelse.
 Använd inte förvaringsutrymmets
spärrhake som fästögla.
SÄKERHETSVARNING FÖR
FÖRVARINGSUTRYMME
Följ denna varningsinformation vid
däckbyte för att undvika skador på
personer eller fordon:VARNING!
 Stäng alltid locken till förvarings­ utrymmena när du lämnar ditt
fordon obevakat.
(Fortsättning)
VARNING!(Fortsättning)
 Låt inte barn får tillgång till för-
varingsutrymmena under baksä­
tet på andra raden. Om små barn
tar sig in i ett förvaringsutrymme
kan de bli inlåsta. Om de blir in-
låsta i förvaringsutrymmet kan
små barn dö av kvävning ellervärmeslag.
 Om locken till förvaringsutrym­
mena under sätena inte är
stängda ordentligt kan det leda till
allvarliga skador om en olycka in-
träffar.
 Kör inte fordonet om förvarings­
utrymmenas lock är öppna. Se till
att locken är stängda och låsta när
fordonet är i rörelse.
 Öppna inte förvaringsutrymme­
nas lock när fordonet är i rörelse.
 Använd inte förvaringsutrymmets
spärrhake som fästögla.FÖRSIKTIGHET!
Förvaringsutrymmenas lock måste
vara helt nedfällda och låsta för att
de inte ska skadas av framsätets ske-
nor, som löper precis ovanför locket. Nödlossningsspak i
förvaringsutrymmets lock
Som extra säkerhet kan ditt fordon ha
en nödlossningsspak inbyggd i förva­
ringsutrymmets låsmekanism. OBS!
Om någon skulle bli inlåst i förva­
ringsutrymmet kan den personen
öppna locket inifrån genom att dra
i den självlysande spaken som är
kopplad till lockets spärrmeka­nism.
FÖRVARING I MITTRE
OCH BAKRE TAKKONSO-
LER (för versioner/
marknader där denna finns)
Det finns flera olika alternativ för för-
varingssystem i taket.
Nödlossningsspak i
förvaringsutrymmets lock
144

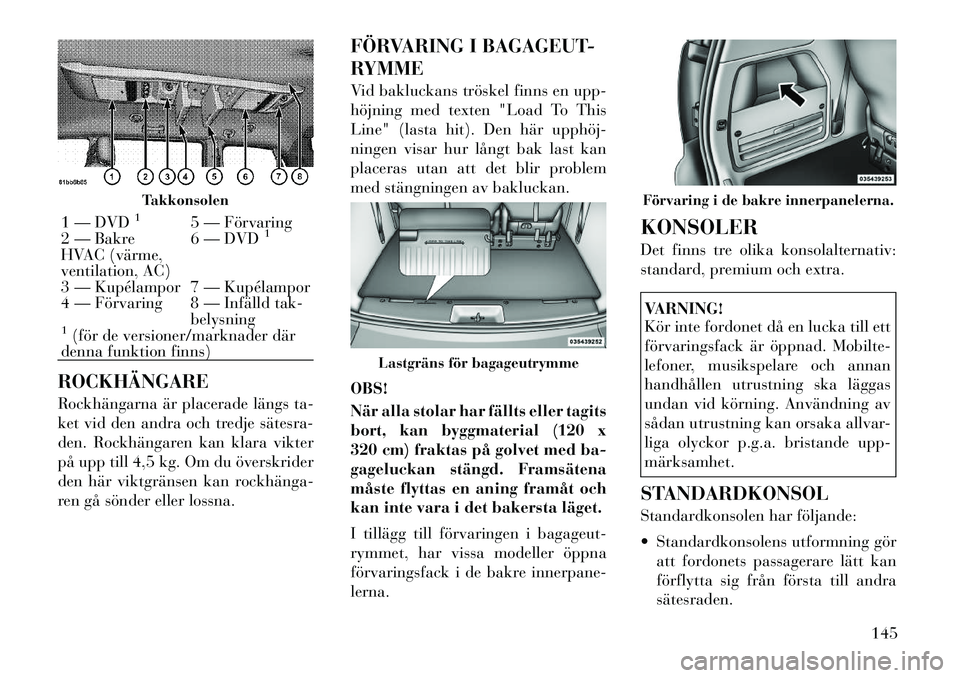

ROCKHÄNGARE
Rockhängarna är placerade längs ta-
ket vid den andra och tredje sätesra­
den. Rockhängaren kan klara vikter
på upp till 4,5 kg. Om du överskrider
den här viktgränsen kan rockhänga­
ren gå sönder eller lossna.FÖRVARING I BAGAGEUT-
RYMME
Vid bakluckans tröskel finns en upp-
höjning med texten "Load To This
Line" (lasta hit). Den här upphöj­
ningen visar hur långt bak last kan
placeras utan att det blir problem
med stängningen av bakluckan. OBS!
När alla stolar har fällts eller tagits
bort, kan byggmaterial (120 x
320 cm) fraktas på golvet med ba-
gageluckan stängd. Framsätena
måste flyttas en aning framåt och
kan inte vara i det bakersta läget.
I tillägg till förvaringen i bagageut-
rymmet, har vissa modeller öppna
förvaringsfack i de bakre innerpane-lerna.
KONSOLER
Det finns tre olika konsolalternativ:
standard, premium och extra.
VARNING!
Kör inte fordonet då en lucka till ett
förvaringsfack är öppnad. Mobilte-
lefoner, musikspelare och annan
handhållen utrustning ska läggas
undan vid körning. Användning av
sådan utrustning kan orsaka allvar-
liga olyckor p.g.a. bristande upp-märksamhet.
STANDARDKONSOL
Standardkonsolen har följande:
 Standardkonsolens utformning gör att fordonets passagerare lätt kan
förflytta sig från första till andrasätesraden.
Takkonsolen
1 — DVD
1
5 — Förvaring
2 — Bakre
HVAC (värme,
ventilation, AC) 6 — DVD
1
3 — Kupélampor 7 — Kupélampor
4 — Förvaring 8 — Infälld tak-
belysning1(för de versioner/marknader där
denna funktion finns)
Lastgräns för bagageutrymme
Förvaring i de bakre innerpanelerna.
145

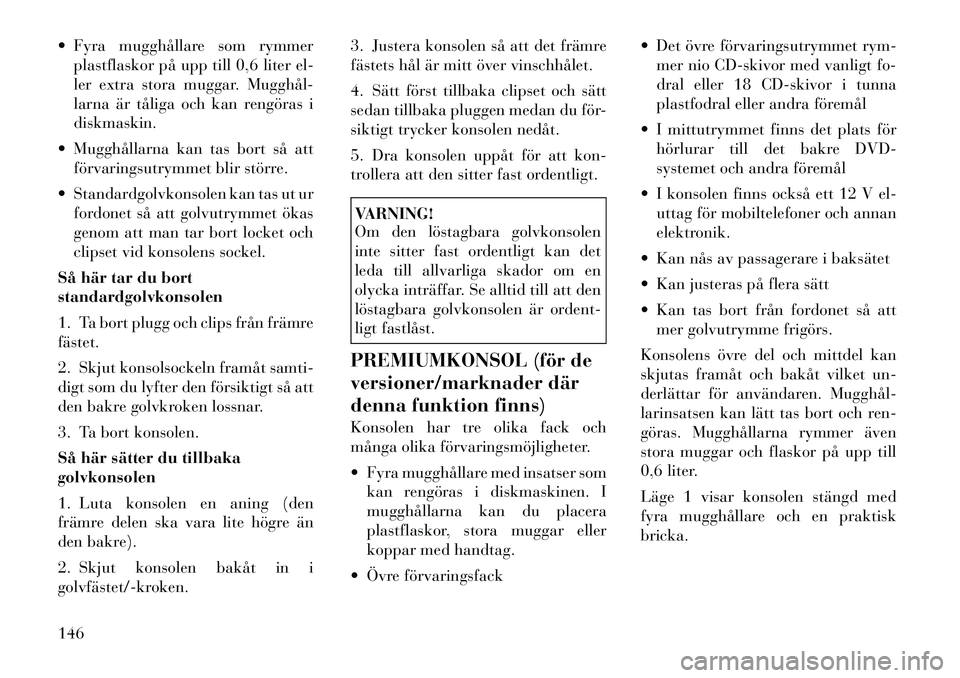

 Fyra mugghållare som rymmerplastflaskor på upp till 0,6 liter el-
ler extra stora muggar. Mugghål­
larna är tåliga och kan rengöras idiskmaskin.
 Mugghållarna kan tas bort så att förvaringsutrymmet blir större.
 Standardgolvkonsolen kan tas ut ur fordonet så att golvutrymmet ökas
genom att man tar bort locket och
clipset vid konsolens sockel.
Så här tar du bortstandardgolvkonsolen
1. Ta bort plugg och clips från främre fästet.
2. Skjut konsolsockeln framåt samti-
digt som du lyfter den försiktigt så att
den bakre golvkroken lossnar.
3. Ta bort konsolen.
Så här sätter du tillbaka golvkonsolen
1. Luta konsolen en aning (den
främre delen ska vara lite högre än
den bakre).
2. Skjut konsolen bakåt in i
golvfästet/­kroken. 3. Justera konsolen så att det främre
fästets hål är mitt över vinschhålet.
4. Sätt först tillbaka clipset och sätt
sedan tillbaka pluggen medan du för-
siktigt trycker konsolen nedåt.
5. Dra konsolen uppåt för att kon-
trollera att den sitter fast ordentligt.
VARNING!
Om den löstagbara golvkonsolen
inte sitter fast ordentligt kan det
leda till allvarliga skador om en
olycka inträffar. Se alltid till att den
löstagbara golvkonsolen är ordent-
ligt fastlåst.
PREMIUMKONSOL (för de
versioner/marknader där
denna funktion finns)
Konsolen har tre olika fack och
många olika förvaringsmöjligheter.
 Fyra mugghållare med insatser som kan rengöras i diskmaskinen. I
mugghållarna kan du placera
plastflaskor, stora muggar eller
koppar med handtag.
 Övre förvaringsfack  Det övre förvaringsutrymmet rym-
mer nio CD-skivor med vanligt fo-
dral eller 18 CD-skivor i tunna
plastfodral eller andra föremål
 I mittutrymmet finns det plats för hörlurar till det bakre DVD-
systemet och andra föremål
 I konsolen finns också ett 12 V el- uttag för mobiltelefoner och annan
elektronik.
 Kan nås av passagerare i baksätet
 Kan justeras på flera sätt
 Kan tas bort från fordonet så att mer golvutrymme frigörs.
Konsolens övre del och mittdel kan
skjutas framåt och bakåt vilket un-
derlättar för användaren. Mugghål­
larinsatsen kan lätt tas bort och ren-
göras. Mugghållarna rymmer även
stora muggar och flaskor på upp till
0,6 liter.
Läge 1 visar konsolen stängd med
fyra mugghållare och en praktiskbricka.
146
