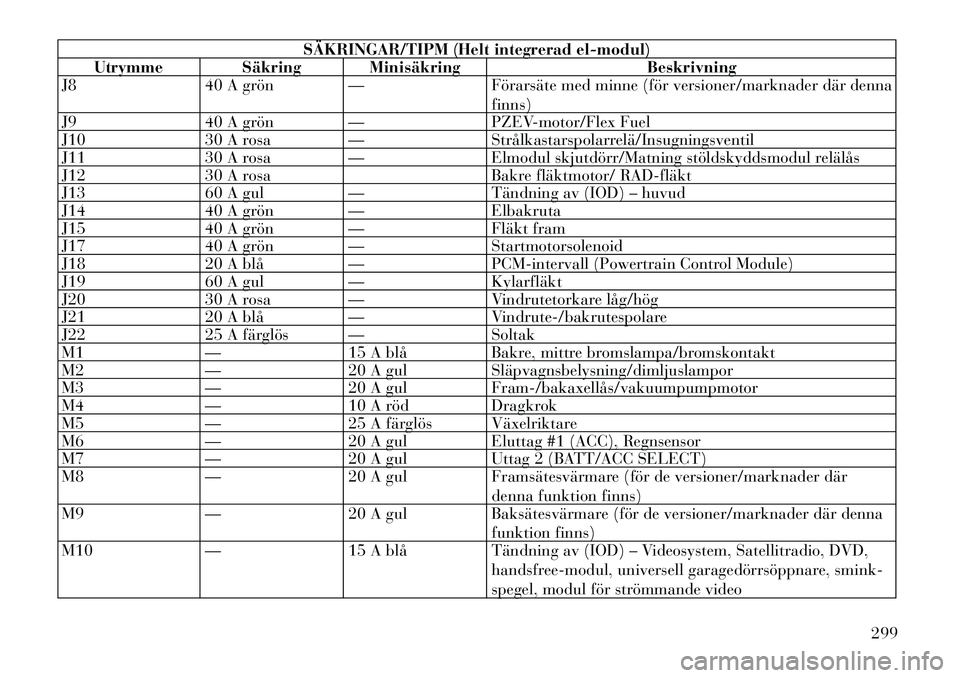

SÄKRINGAR/TIPM (Helt integrerad el-modul)
Utrymme Säkring Minisäkring Beskrivning
J8 40 A grön — Förarsäte med minne (för versioner/marknader där denna
finns)
J9 40 A grön — PZEV-motor/Flex Fuel
J10 30 A rosa — Strålkastarspolarrelä/Insugningsventil
J11 30 A rosa — Elmodul skjutdörr/Matning stöldskyddsmodul relälås
J12 30 A rosa Bakre fläktmotor/ RAD­fläkt
J13 60 A gul — Tändning av (IOD) – huvud
J14 40 A grön — Elbakruta
J15 40 A grön — Fläkt fram
J17 40 A grön — Startmotorsolenoid
J18 20 A blå — PCM-intervall (Powertrain Control Module)
J19 60 A gul — Kylarfläkt
J20 30 A rosa — Vindrutetorkare låg/hög
J21 20 A blå — Vindrute-/bakrutespolare
J22 25 A färglös — Soltak
M1 — 15 A blå Bakre, mittre bromslampa/bromskontakt
M2 — 20 A gul Släpvagnsbelysning/dimljuslampor
M3 — 20 A gul Fram­/bakaxellås/vakuumpumpmotor
M4 — 10 A röd Dragkrok
M5 — 25 A färglös Växelriktare
M6 — 20 A gul Eluttag #1 (ACC), Regnsensor
M7 — 20 A gul Uttag 2 (BATT/ACC SELECT)
M8 — 20 A gul Framsätesvärmare (för de versioner/marknader där
denna funktion finns)
M9 — 20 A gul Baksätesvärmare (för de versioner/marknader där denna
funktion finns)
M10 — 15 A blå Tändning av (IOD) – Videosystem, Satellitradio, DVD,
handsfree-modul, universell garagedörrsöppnare, smink-
spegel, modul för strömmande video
299

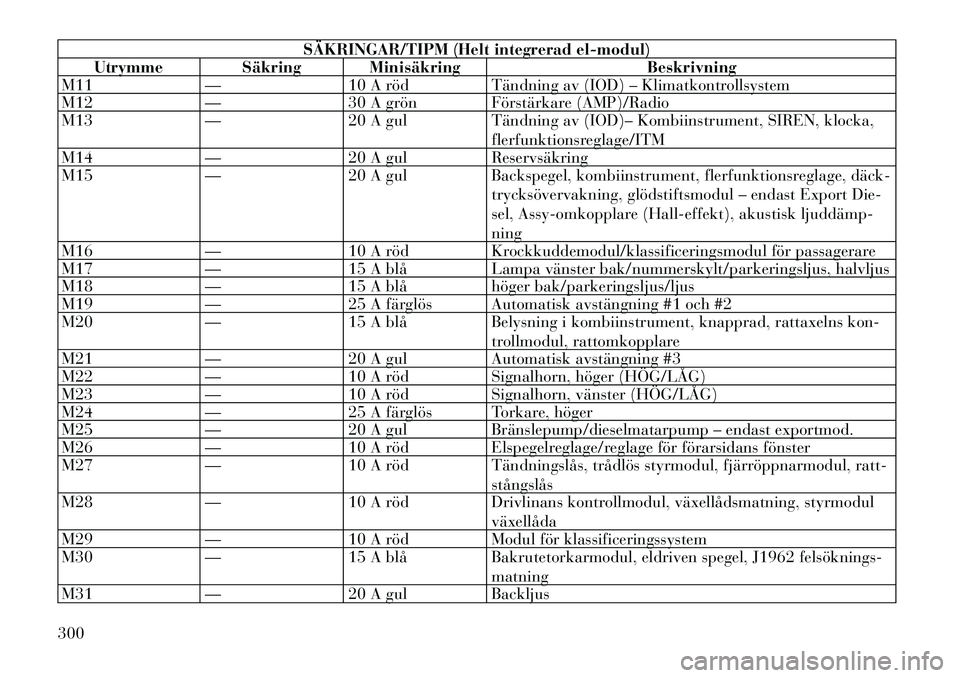

SÄKRINGAR/TIPM (Helt integrerad el-modul)
Utrymme Säkring Minisäkring Beskrivning
M11 — 10 A röd Tändning av (IOD) – Klimatkontrollsystem
M12 — 30 A grön Förstärkare (AMP)/Radio
M13 — 20 A gul Tändning av (IOD)– Kombiinstrument, SIREN, klocka,
flerfunktionsreglage/ITM
M14 — 20 A gul Reservsäkring
M15 — 20 A gul Backspegel, kombiinstrument, flerfunktionsreglage, däck­
trycksövervakning, glödstiftsmodul – endast Export Die-
sel, Assy-omkopplare (Hall-effekt), akustisk ljuddämp­ning
M16 — 10 A röd Krockkuddemodul/klassificeringsmodul för passagerare
M17 — 15 A blå Lampa vänster bak/nummerskylt/parkeringsljus, halvljus
M18 — 15 A blå höger bak/parkeringsljus/ljus
M19 — 25 A färglös Automatisk avstängning #1 och #2
M20 — 15 A blå Belysning i kombiinstrument, knapprad, rattaxelns kon-
trollmodul, rattomkopplare
M21 — 20 A gul Automatisk avstängning #3
M22 — 10 A röd Signalhorn, höger (HÖG/LÅG)
M23 — 10 A röd Signalhorn, vänster (HÖG/LÅG)
M24 — 25 A färglös Torkare, höger
M25 — 20 A gul Bränslepump/dieselmatarpump – endast exportmod.
M26 — 10 A röd Elspegelreglage/reglage för förarsidans fönster
M27 — 10 A röd Tändningslås, trådlös styrmodul, fjärröppnarmodul, ratt-
stångslås
M28 — 10 A röd Drivlinans kontrollmodul, växellådsmatning, styrmodul
växellåda
M29 — 10 A röd Modul för klassificeringssystem
M30 — 15 A blå Bakrutetorkarmodul, eldriven spegel, J1962 felsöknings­
matning
M31 — 20 A gul Backljus
300

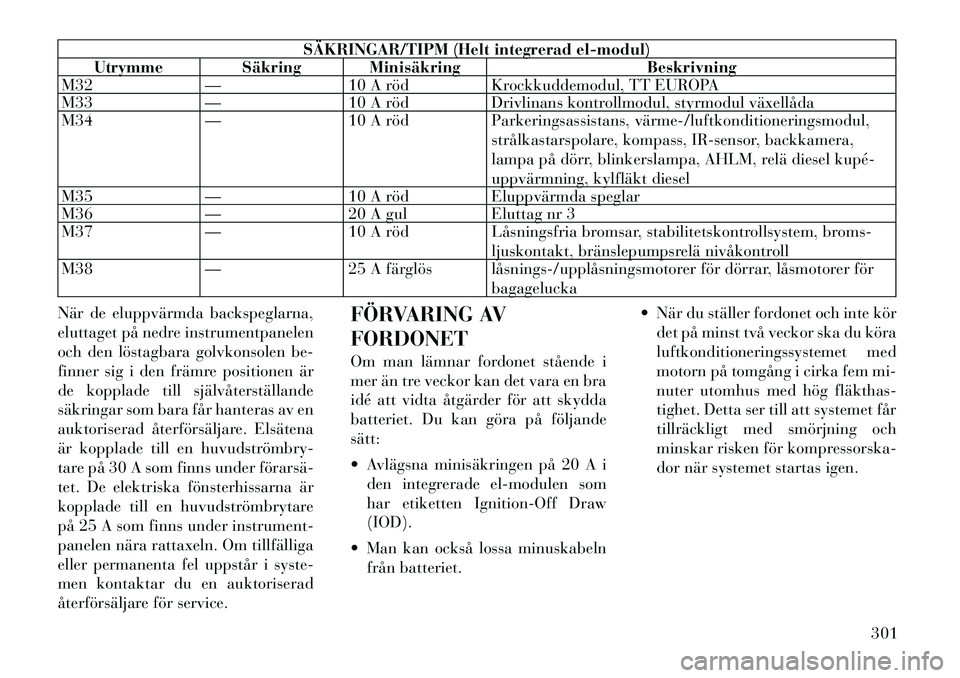

SÄKRINGAR/TIPM (Helt integrerad el-modul)
Utrymme Säkring Minisäkring Beskrivning
M32 — 10 A röd Krockkuddemodul, TT EUROPA
M33 — 10 A röd Drivlinans kontrollmodul, styrmodul växellåda
M34 — 10 A röd Parkeringsassistans, värme­/luftkonditioneringsmodul,
strålkastarspolare, kompass, IR-sensor, backkamera,
lampa på dörr, blinkerslampa, AHLM, relä diesel kupé­
uppvärmning, kylfläkt diesel
M35 — 10 A röd Eluppvärmda speglar
M36 — 20 A gul Eluttag nr 3
M37 — 10 A röd Låsningsfria bromsar, stabilitetskontrollsystem, broms-
ljuskontakt, bränslepumpsrelä nivåkontroll
M38 — 25 A färglös låsnings­/upplåsningsmotorer för dörrar, låsmotorer för
bagagelucka
När de eluppvärmda backspeglarna,
eluttaget på nedre instrumentpanelen
och den löstagbara golvkonsolen be-
finner sig i den främre positionen är
de kopplade till självåterställande
säkringar som bara får hanteras av en
auktoriserad återförsäljare. Elsätena
är kopplade till en huvudströmbry­
tare på 30 A som finns under förarsä­
tet. De elektriska fönsterhissarna är
kopplade till en huvudströmbrytare
på 25 A som finns under instrument-
panelen nära rattaxeln. Om tillfälliga
eller permanenta fel uppstår i syste-
men kontaktar du en auktoriserad
återförsäljare för service. FÖRVARING AV FORDONET
Om man lämnar fordonet stående i
mer än tre veckor kan det vara en bra
idé att vidta åtgärder för att skydda
batteriet. Du kan göra på följandesätt:
 Avlägsna minisäkringen på 20 A i
den integrerade el-modulen som
har etiketten Ignition-Off Draw(IOD).
 Man kan också lossa minuskabeln från batteriet.  När du ställer fordonet och inte kör
det på minst två veckor ska du köra
luftkonditioneringssystemet med
motorn på tomgång i cirka fem mi-
nuter utomhus med hög fläkthas­
tighet. Detta ser till att systemet får
tillräckligt med smörjning och
minskar risken för kompressorska-
dor när systemet startas igen.
301

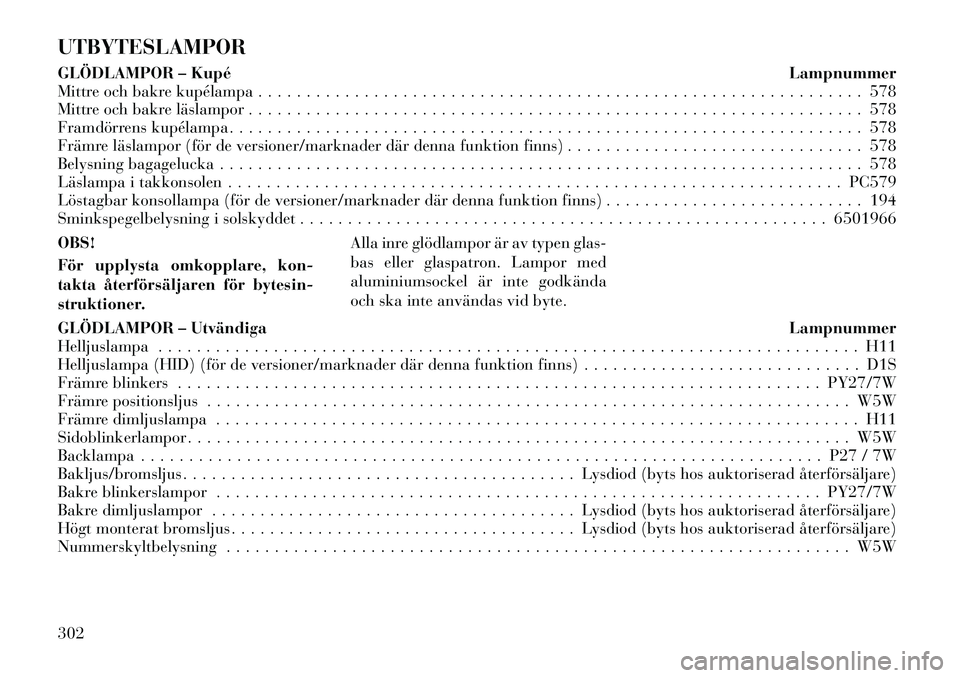

UTBYTESLAMPOR
GLÖDLAMPOR – KupéLampnummer
Mittre och bakre kupélampa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 578
Mittre och bakre läslampor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 578
Framdörrens kupélampa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 578
Främre läslampor (för de versioner/marknader där denna funktion finns) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 578
Belysning bagagelucka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 578
Läslampa i takkonsolen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PC579
Löstagbar konsollampa (för de versioner/marknader där denna funktion finns) . . . . . . . . . . . . . . . . . . . . . . . . . . . 194
Sminkspegelbelysning i solskyddet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6501966
OBS!
För upplysta omkopplare, kon-
takta återförsäljaren för bytesin-
struktioner. Alla inre glödlampor är av typen glas-
bas eller glaspatron. Lampor med
aluminiumsockel är inte godkända
och ska inte användas vid byte.
GLÖDLAMPOR – Utvändiga Lampnummer
Helljuslampa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . H11
Helljuslampa (HID) (för de versioner/marknader där denna funktion finns) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . D1S
Främre blinkers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PY27/7W
Främre positionsljus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . W5W
Främre dimljuslampa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . H11
Sidoblinkerlampor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . W5W
Backlampa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P27 / 7W
Bakljus/bromsljus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lysdiod (byts hos auktoriserad återförsäljare)
Bakre blinkerslampor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PY27/7W
Bakre dimljuslampor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lysdiod (byts hos auktoriserad återförsäljare)
Högt monterat bromsljus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lysdiod (byts hos auktoriserad återförsäljare)
Nummerskyltbelysning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . W5W
302

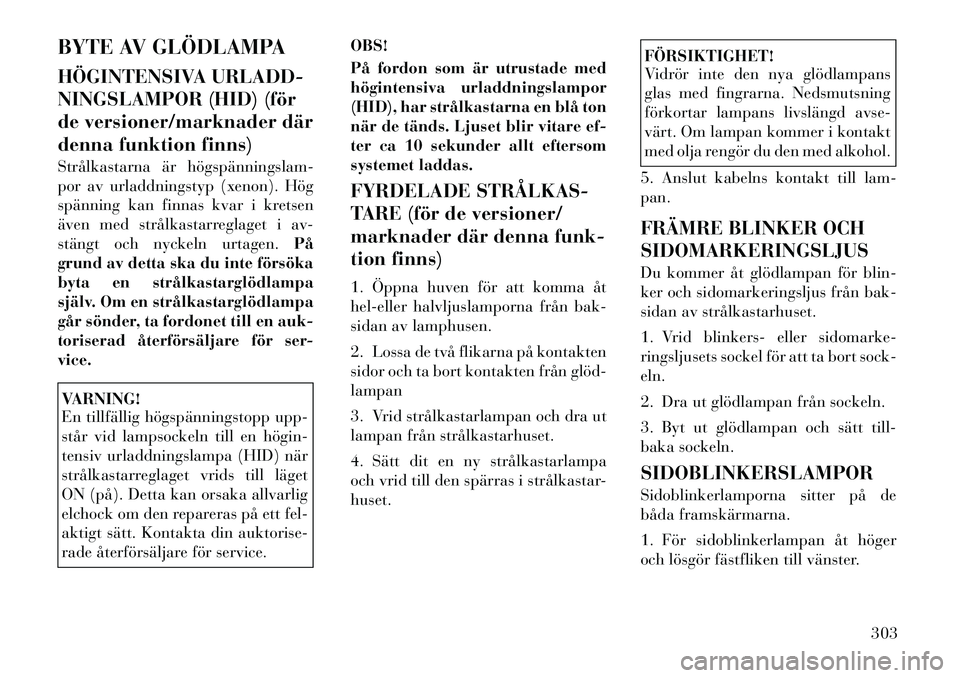

BYTE AV GLÖDLAMPA
HÖGINTENSIVA URLADD-
NINGSLAMPOR (HID) (för
de versioner/marknader där
denna funktion finns)
Strålkastarna är högspänningslam­
por av urladdningstyp (xenon). Hög
spänning kan finnas kvar i kretsen
även med strålkastarreglaget i av-
stängt och nyckeln urtagen.På
grund av detta ska du inte försöka
byta en strålkastarglödlampa
själv. Om en strålkastarglödlampa
går sönder, ta fordonet till en auk-
toriserad återförsäljare för ser-vice.VARNING!
En tillfällig högspänningstopp upp-
står vid lampsockeln till en högin­
tensiv urladdningslampa (HID) när
strålkastarreglaget vrids till läget
ON (på). Detta kan orsaka allvarlig
elchock om den repareras på ett fel-
aktigt sätt. Kontakta din auktorise-
rade återförsäljare för service. OBS!
På fordon som är utrustade med
högintensiva urladdningslampor
(HID), har strålkastarna en blå ton
när de tänds. Ljuset blir vitare ef-
ter ca 10 sekunder allt eftersom
systemet laddas.
FYRDELADE STRÅLKAS­
TARE (för de versioner/
marknader där denna funk-
tion finns)
1. Öppna huven för att komma åt
hel-eller halvljuslamporna från bak-
sidan av lamphusen.
2. Lossa de två flikarna på kontakten
sidor och ta bort kontakten från glöd­lampan
3. Vrid strålkastarlampan och dra ut
lampan från strålkastarhuset.
4. Sätt dit en ny strålkastarlampa
och vrid till den spärras i strålkastar-huset.
FÖRSIKTIGHET!
Vidrör inte den nya glödlampans
glas med fingrarna. Nedsmutsning
förkortar lampans livslängd avse-
värt. Om lampan kommer i kontakt
med olja rengör du den med alkohol.
5. Anslut kabelns kontakt till lam-pan.
FRÄMRE BLINKER OCH SIDOMARKERINGSLJUS
Du kommer åt glödlampan för blin-
ker och sidomarkeringsljus från bak-
sidan av strålkastarhuset.
1. Vrid blinkers- eller sidomarke-
ringsljusets sockel för att ta bort sock-eln.
2. Dra ut glödlampan från sockeln.
3. Byt ut glödlampan och sätt till-
baka sockeln. SIDOBLINKERSLAMPOR
Sidoblinkerlamporna sitter på de
båda framskärmarna.

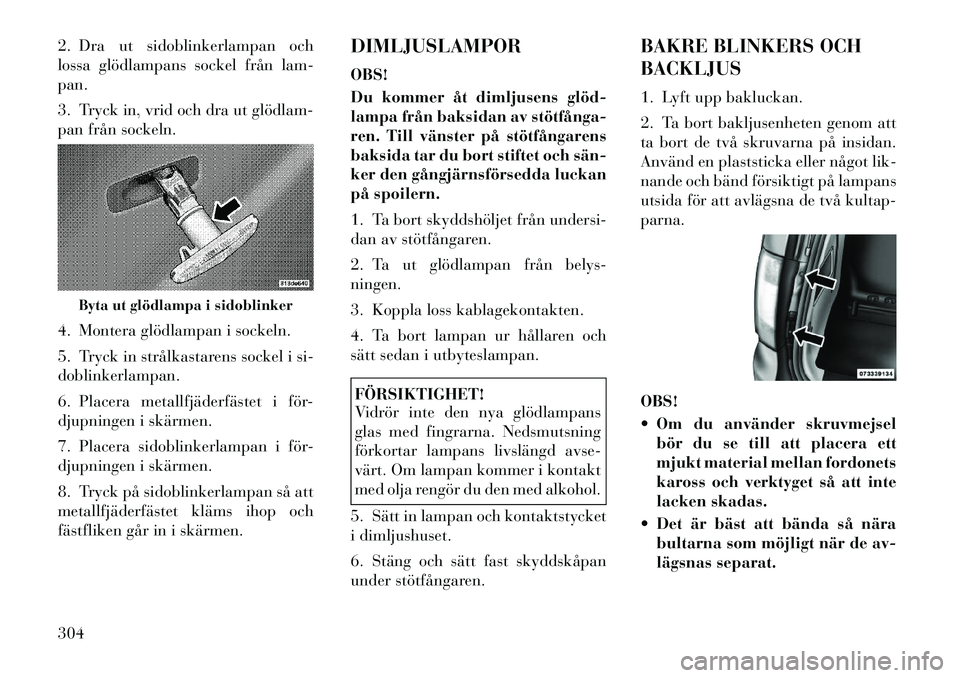

1. För sidoblinkerlampan åt höger
och lösgör fästfliken till vänster.
303

2. Dra ut sidoblinkerlampan och
lossa glödlampans sockel från lam-pan.
3. Tryck in, vrid och dra ut glödlam­
pan från sockeln.
4. Montera glödlampan i sockeln.
5. Tryck in strålkastarens sockel i si- doblinkerlampan.
6. Placera metallfjäderfästet i för-
djupningen i skärmen.
7. Placera sidoblinkerlampan i för-
djupningen i skärmen.
8. Tryck på sidoblinkerlampan så att
metallfjäderfästet kläms ihop och
fästfliken går in i skärmen.DIMLJUSLAMPOR OBS!
Du kommer åt dimljusens glöd­
lampa från baksidan av stötfånga­
ren. Till vänster på stötfångarens
baksida tar du bort stiftet och sän­
ker den gångjärnsförsedda luckan
på spoilern.
1. Ta bort skyddshöljet från undersi-
dan av stötfångaren.
2. Ta ut glödlampan från belys- ningen.
3. Koppla loss kablagekontakten.
4. Ta bort lampan ur hållaren och
sätt sedan i utbyteslampan.
FÖRSIKTIGHET!
Vidrör inte den nya glödlampans
glas med fingrarna. Nedsmutsning
förkortar lampans livslängd avse-
värt. Om lampan kommer i kontakt
med olja rengör du den med alkohol.
5. Sätt in lampan och kontaktstycket
i dimljushuset.
6. Stäng och sätt fast skyddskåpan
under stötfångaren. BAKRE BLINKERS OCH BACKLJUS
1. Lyft upp bakluckan.
2. Ta bort bakljusenheten genom att
ta bort de två skruvarna på insidan.
Använd en plaststicka eller något lik-
nande och bänd försiktigt på lampans
utsida för att avlägsna de två kultap-parna. OBS!
 Om du använder skruvmejsel
bör du se till att placera ett
mjukt material mellan fordonets
kaross och verktyget så att inte
lacken skadas.
 Det är bäst att bända så nära bultarna som möjligt när de av-
lägsnas separat.
Byta ut glödlampa i sidoblinker
304

3. Vrid sockeln och ta bort den från lamphuset.
4. Dra i glödlampan för att ta bort
den från sockeln.
5. Byt ut glödlampan, sätt tillbaka

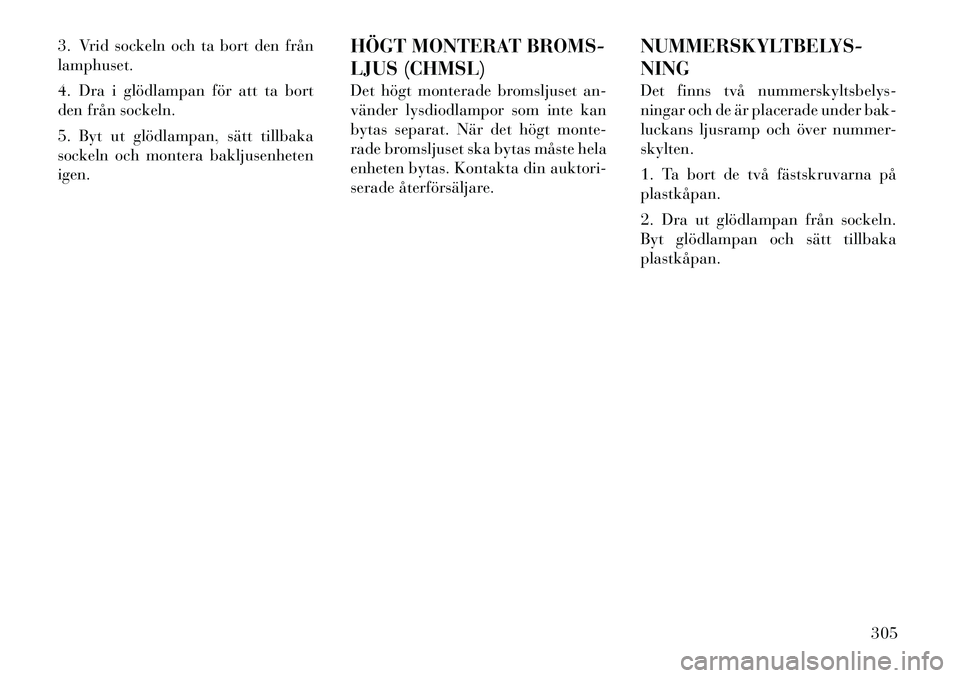

sockeln och montera bakljusenhetenigen.HÖGT MONTERAT BROMS-
LJUS (CHMSL)
Det högt monterade bromsljuset an-
vänder lysdiodlampor som inte kan
bytas separat. När det högt monte-
rade bromsljuset ska bytas måste hela
enheten bytas. Kontakta din auktori-
serade återförsäljare.NUMMERSKYLTBELYS- NING
Det finns två nummerskyltsbelys-
ningar och de är placerade under bak-
luckans ljusramp och över nummer-skylten.
1. Ta bort de två fästskruvarna på plastkåpan.
2. Dra ut glödlampan från sockeln.
Byt glödlampan och sätt tillbakaplastkåpan.
305

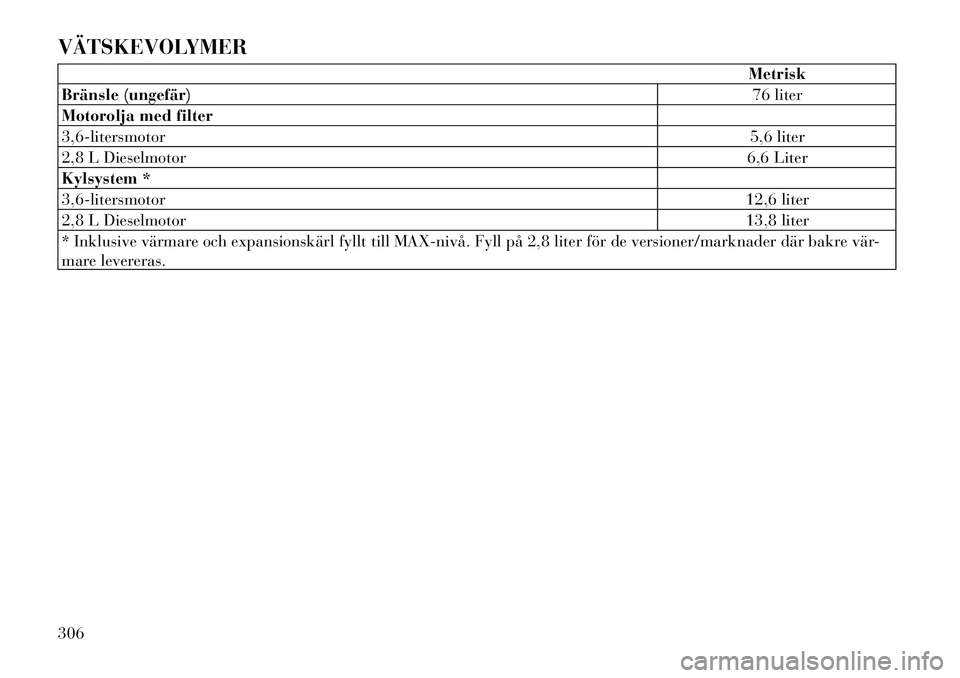

VÄTSKEVOLYMER
Metrisk
Bränsle (ungefär) 76 liter
Motorolja med filter 3,6-litersmotor 5,6 liter
2,8 L Dieselmotor 6,6 Liter
Kylsystem *3,6-litersmotor 12,6 liter
2,8 L Dieselmotor 13,8 liter
* Inklusive värmare och expansionskärl fyllt till MAX­nivå. Fyll på 2,8 liter för de versioner/marknader där bakre vär-
mare levereras.
306
