2012 Lancia Voyager Drift- och underhållshandbok (in Swedish)

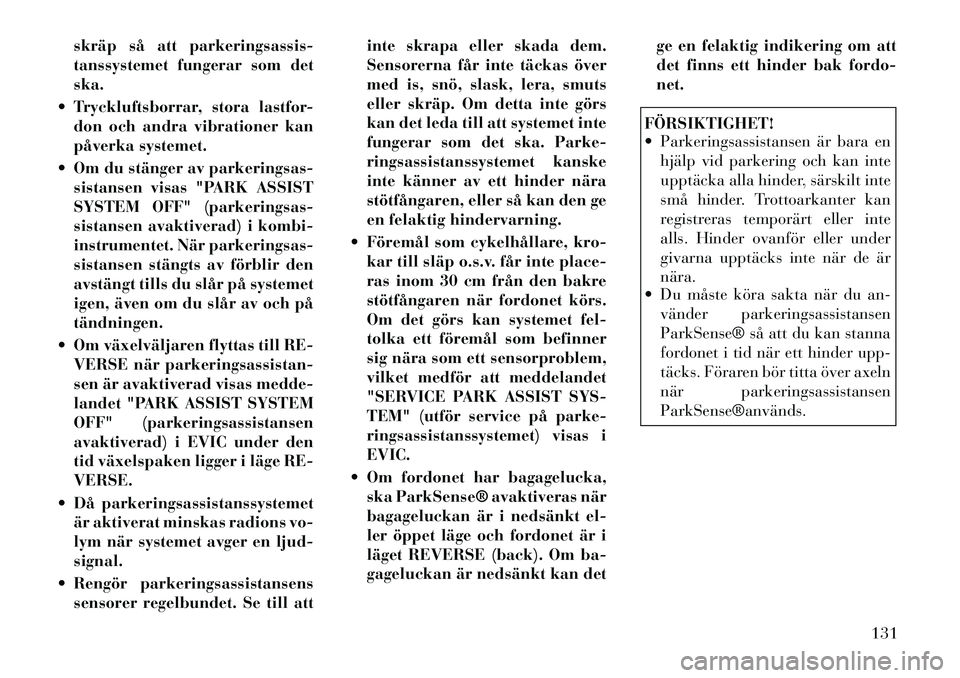

skräp så att parkeringsassis-
tanssystemet fungerar som detska.
 Tryckluftsborrar, stora lastfor- don och andra vibrationer kan
påverka systemet.
 Om du stänger av parkeringsas- sistansen visas "PARK ASSIST
SYSTEM OFF" (parkeringsas-
sistansen avaktiverad) i kombi-
instrumentet. När parkeringsas-
sistansen stängts av förblir den
avstängt tills du slår på systemet
igen, även om du slår av och påtändningen.
 Om växelväljaren flyttas till RE- VERSE när parkeringsassistan-
sen är avaktiverad visas medde-
landet "PARK ASSIST SYSTEM
OFF" (parkeringsassistansen
avaktiverad) i EVIC under den
tid växelspaken ligger i läge RE-VERSE.
 Då parkeringsassistanssystemet är aktiverat minskas radions vo-
lym när systemet avger en ljud-signal.
 Rengör parkeringsassistansens sensorer regelbundet. Se till att inte skrapa eller skada dem.
Sensorerna får inte täckas över
med is, snö, slask, lera, smuts
eller skräp. Om detta inte görs
kan det leda till att systemet inte
fungerar som det ska. Parke-
ringsassistanssystemet kanske
inte känner av ett hinder nära
stötfångaren, eller så kan den ge
en felaktig hindervarning.
 Föremål som cykelhållare, kro- kar till släp o.s.v. får inte place-
ras inom 30 cm från den bakre
stötfångaren när fordonet körs.
Om det görs kan systemet fel-
tolka ett föremål som befinner
sig nära som ett sensorproblem,
vilket medför att meddelandet
"SERVICE PARK ASSIST SYS-
TEM" (utför service på parke-
ringsassistanssystemet) visas iEVIC.
 Om fordonet har bagagelucka, ska ParkSense® avaktiveras när
bagageluckan är i nedsänkt el-
ler öppet läge och fordonet är i
läget REVERSE (back). Om ba-
gageluckan är nedsänkt kan det ge en felaktig indikering om att
det finns ett hinder bak fordo-net.
FÖRSIKTIGHET!
 Parkeringsassistansen är bara en
hjälp vid parkering och kan inte
upptäcka alla hinder, särskilt inte
små hinder. Trottoarkanter kan
registreras temporärt eller inte
alls. Hinder ovanför eller under
givarna upptäcks inte när de ärnära.
 Du måste köra sakta när du an-
vänder parkeringsassistansen
ParkSense® så att du kan stanna
fordonet i tid när ett hinder upp-
täcks. Föraren bör titta över axeln
när parkeringsassistansenParkSense®används.
131

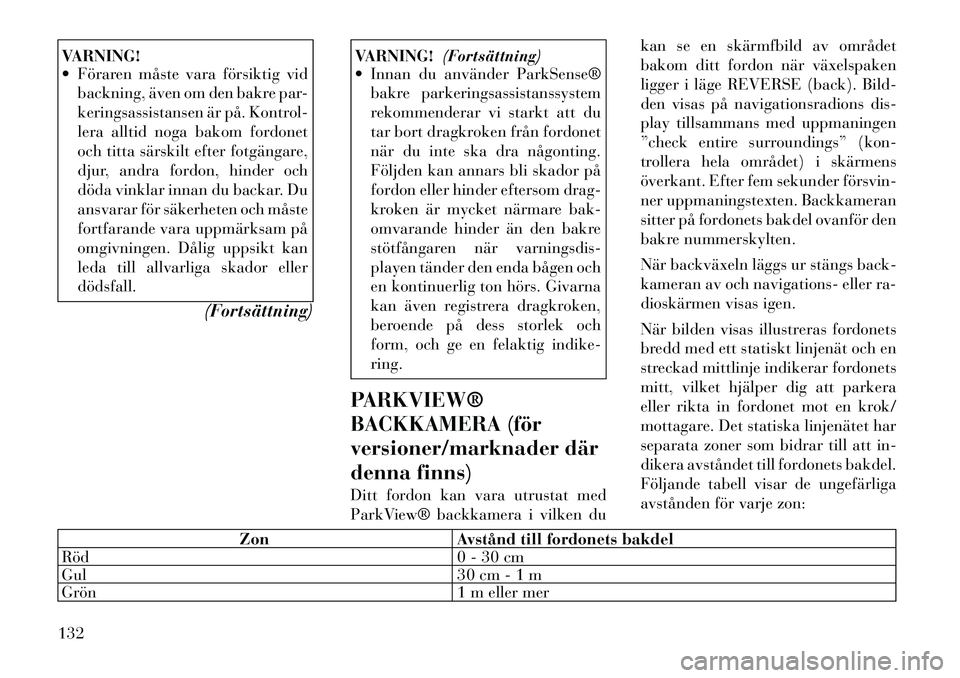

VARNING!
 Föraren måste vara försiktig vidbackning, även om den bakre par-
keringsassistansen är på. Kontrol-
lera alltid noga bakom fordonet
och titta särskilt efter fotgängare,
djur, andra fordon, hinder och
döda vinklar innan du backar. Du
ansvarar för säkerheten och måste
fortfarande vara uppmärksam på
omgivningen. Dålig uppsikt kan
leda till allvarliga skador ellerdödsfall.
(Fortsättning)
VARNING!(Fortsättning)
 Innan du använder ParkSense®
bakre parkeringsassistanssystem
rekommenderar vi starkt att du
tar bort dragkroken från fordonet
när du inte ska dra någonting.
Följden kan annars bli skador på
fordon eller hinder eftersom drag-
kroken är mycket närmare bak-
omvarande hinder än den bakre
stötfångaren när varningsdis-
playen tänder den enda bågen och
en kontinuerlig ton hörs. Givarna
kan även registrera dragkroken,
beroende på dess storlek och
form, och ge en felaktig indike-ring.
PARKVIEW®
BACKKAMERA (för
versioner/marknader där
denna finns)
Ditt fordon kan vara utrustat med
ParkView® backkamera i vilken du kan se en skärmfbild av området
bakom ditt fordon när växelspaken
ligger i läge REVERSE (back). Bild-
den visas på navigationsradions dis-
play tillsammans med uppmaningen
”check entire surroundings” (kon-
trollera hela området) i skärmens
överkant. Efter fem sekunder försvin­
ner uppmaningstexten. Backkameran
sitter på fordonets bakdel ovanför den
bakre nummerskylten.
När backväxeln läggs ur stängs back-
kameran av och navigations- eller ra-
dioskärmen visas igen.
När bilden visas illustreras fordonets
bredd med ett statiskt linjenät och en
streckad mittlinje indikerar fordonets
mitt, vilket hjälper dig att parkera
eller rikta in fordonet mot en krok/
mottagare. Det statiska linjenätet har
separata zoner som bidrar till att in-
dikera avståndet till fordonets bakdel.
Följande tabell visar de ungefärliga
avstånden för varje zon:
Zon Avstånd till fordonets bakdel
Röd 0 - 30 cm
Gul 30 cm - 1 m
Grön 1 m eller mer
132

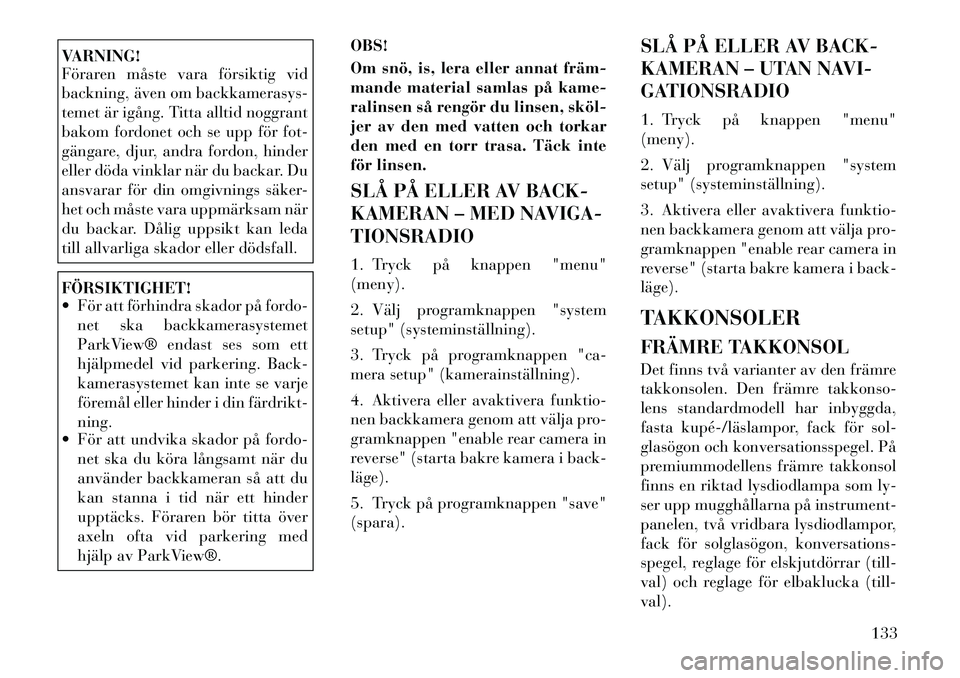

VARNING!
Föraren måste vara försiktig vid
backning, även om backkamerasys-
temet är igång. Titta alltid noggrant
bakom fordonet och se upp för fot-
gängare, djur, andra fordon, hinder
eller döda vinklar när du backar. Du
ansvarar för din omgivnings säker-
het och måste vara uppmärksam när
du backar. Dålig uppsikt kan leda
till allvarliga skador eller dödsfall.FÖRSIKTIGHET!
 För att förhindra skador på fordo-net ska backkamerasystemet
ParkView® endast ses som ett
hjälpmedel vid parkering. Back-
kamerasystemet kan inte se varje
föremål eller hinder i din färdrikt-ning.
 För att undvika skador på fordo-
net ska du köra långsamt när du
använder backkameran så att du
kan stanna i tid när ett hinder
upptäcks. Föraren bör titta över
axeln ofta vid parkering med
hjälp av ParkView®. OBS!
Om snö, is, lera eller annat främ­
mande material samlas på kame-
ralinsen så rengör du linsen, sköl­
jer av den med vatten och torkar
den med en torr trasa. Täck inte
för linsen.
SLÅ PÅ ELLER AV BACK-
KAMERAN – MED NAVIGA-TIONSRADIO
1. Tryck på knappen "menu" (meny).
2. Välj programknappen "system
setup" (systeminställning).
3. Tryck på programknappen "ca-
mera setup" (kamerainställning).
4. Aktivera eller avaktivera funktio-
nen backkamera genom att välja pro-
gramknappen "enable rear camera in
reverse" (starta bakre kamera i back-läge).
5. Tryck på programknappen "save" (spara).
SLÅ PÅ ELLER AV BACK-
KAMERAN – UTAN NAVI-
GATIONSRADIO
1. Tryck på knappen "menu" (meny).
2. Välj programknappen "system
setup" (systeminställning).
3. Aktivera eller avaktivera funktio-
nen backkamera genom att välja pro-
gramknappen "enable rear camera in
reverse" (starta bakre kamera i back-läge).
TAKKONSOLER
FRÄMRE TAKKONSOL
Det finns två varianter av den främre
takkonsolen. Den främre takkonso-
lens standardmodell har inbyggda,
fasta kupé­/läslampor, fack för sol-
glasögon och konversationsspegel. På
premiummodellens främre takkonsol
finns en riktad lysdiodlampa som ly-
ser upp mugghållarna på instrument-
panelen, två vridbara lysdiodlampor,
fack för solglasögon, konversations-
spegel, reglage för elskjutdörrar (till-
val) och reglage för elbaklucka (till-val).
133

OBS!
Premiummodellens takluckekon-
sol har all ovanstående utrustning
utom solglasögonfacket.
KUPÈ­/INNERBELYSNING
På konsolens främre del finns två ku-
pélampor (standardtaklampan har
två knappar). Lamporna tänds när en
framdörr, en skjutdörr eller bagage-
luckan öppnas. Om fordonet är utrus-
tat med fjärröppning tänds också
lamporna när upplåsningsknappen
(UNLOCK) på fjärröppnaren trycksned.
Kupélamporna fungerar även som
läslampor. Du tänder lamporna ge-
nom att trycka på dem. Släck lam-
porna genom att trycka på dem en
gång till. Du kan rikta lamporna ge-nom att trycka på den yttre ringen. De
fyra pilarna visar vilka riktningar
som kan väljas (endast endast lysdio-der).
Området runt mugghållarna på in-
strumentpanelen är upplyst av en
lampa i takkonsolen (Endast Premi-
umkonsol). Den här lampan tänds
när strålkastarna är tända. Ljusstyr-
kan ändras när dimmerreglaget vrids
uppåt eller nedåt.
FACK FÖR SOLGLASÖGON
(FINNS EJ MED TAK-LUCKA)
På den främre takkonsolen finns ett
fack med plats för två par solglas-ögon.
När facket är stängt, tryck på luck-
spärren för att öppna det.
Luckan skjuts långsamt upp.
Från detta läge kan luckan stängas
helt eller om man vrider 3/4 varv och
släpper, ställas in i konversationsspe-gelläge. OBS!
Från konversationsspegelläget
kan luckan bara stängas.
Om man vill återgå till helt öppet läge
måste man först stänga luckan och
Takkonsol
Spärr över lucka
Helt öppet läge
Läge för konversationsspegel
134

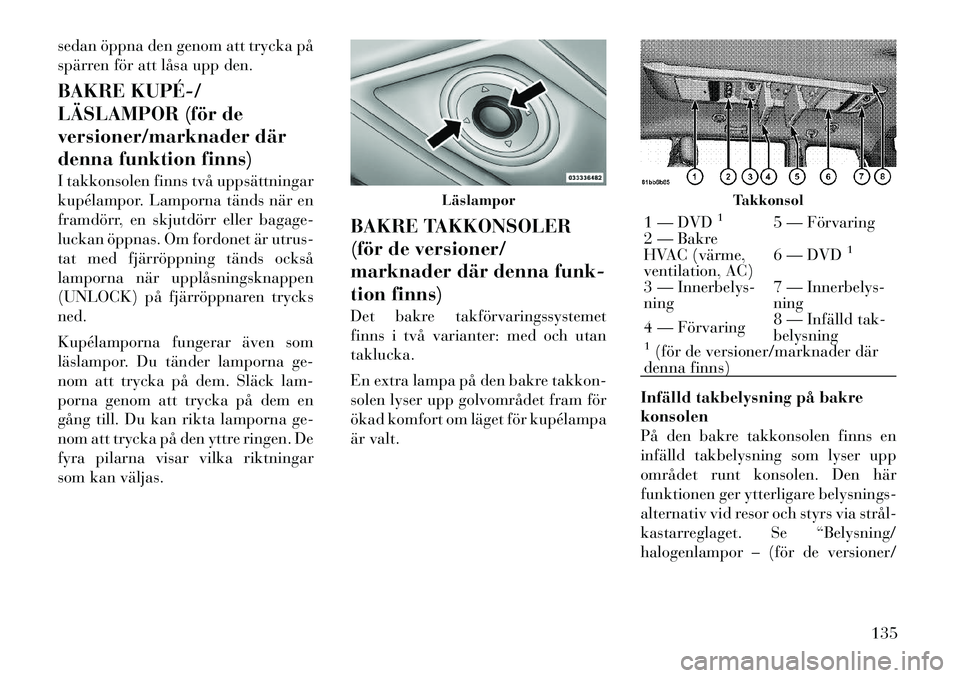

sedan öppna den genom att trycka på
spärren för att låsa upp den.
BAKRE KUPÉ­/
LÄSLAMPOR (för de
versioner/marknader där
denna funktion finns)
I takkonsolen finns två uppsättningar
kupélampor. Lamporna tänds när en
framdörr, en skjutdörr eller bagage-
luckan öppnas. Om fordonet är utrus-
tat med fjärröppning tänds också
lamporna när upplåsningsknappen
(UNLOCK) på fjärröppnaren trycksned.
Kupélamporna fungerar även som
läslampor. Du tänder lamporna ge-
nom att trycka på dem. Släck lam-
porna genom att trycka på dem en
gång till. Du kan rikta lamporna ge-
nom att trycka på den yttre ringen. De
fyra pilarna visar vilka riktningar
som kan väljas.BAKRE TAKKONSOLER
(för de versioner/
marknader där denna funk-
tion finns)
Det bakre takförvaringssystemet
finns i två varianter: med och utantaklucka.
En extra lampa på den bakre takkon-
solen lyser upp golvområdet fram för
ökad komfort om läget för kupélampa
är valt.
Infälld takbelysning på bakrekonsolen
På den bakre takkonsolen finns en
infälld takbelysning som lyser upp
området runt konsolen. Den här
funktionen ger ytterligare belysnings-
alternativ vid resor och styrs via strål­
kastarreglaget. Se “Belysning/
halogenlampor – (för de versioner/
Läslampor
Takkonsol
1 — DVD
1
5 — Förvaring
2 — Bakre
HVAC (värme,
ventilation, AC) 6 — DVD
1
3 — Innerbelys-ning7 — Innerbelys-ning
4 — Förvaring 8 — Infälld tak-belysning1(för de versioner/marknader där
denna finns)
135

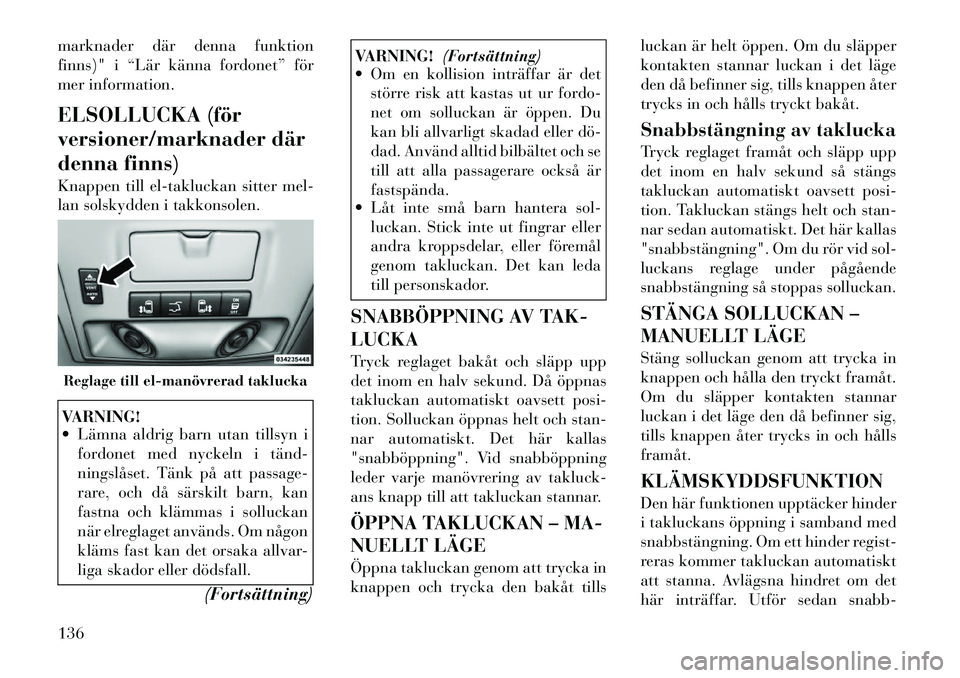

marknader där denna funktion
finns)" i “Lär känna fordonet” för
mer information.
ELSOLLUCKA (för
versioner/marknader där
denna finns)
Knappen till el-takluckan sitter mel-
lan solskydden i takkonsolen.VARNING!
 Lämna aldrig barn utan tillsyn ifordonet med nyckeln i tänd­
ningslåset. Tänk på att passage-
rare, och då särskilt barn, kan
fastna och klämmas i solluckan
när elreglaget används. Om någon
kläms fast kan det orsaka allvar-
liga skador eller dödsfall.
(Fortsättning)
VARNING!(Fortsättning)
 Om en kollision inträffar är det
större risk att kastas ut ur fordo-
net om solluckan är öppen. Du
kan bli allvarligt skadad eller dö­
dad. Använd alltid bilbältet och se
till att alla passagerare också ärfastspända.
 Låt inte små barn hantera sol-
luckan. Stick inte ut fingrar eller
andra kroppsdelar, eller föremål
genom takluckan. Det kan leda
till personskador.
SNABBÖPPNING AV TAK- LUCKA
Tryck reglaget bakåt och släpp upp
det inom en halv sekund. Då öppnas
takluckan automatiskt oavsett posi-
tion. Solluckan öppnas helt och stan-
nar automatiskt. Det här kallas
"snabböppning". Vid snabböppning
leder varje manövrering av takluck-
ans knapp till att takluckan stannar.
ÖPPNA TAKLUCKAN – MA-
NUELLT LÄGE
Öppna takluckan genom att trycka in
knappen och trycka den bakåt tills luckan är helt öppen. Om du släpper
kontakten stannar luckan i det läge
den då befinner sig, tills knappen åter
trycks in och hålls tryckt bakåt.
Snabbstängning av taklucka
Tryck reglaget framåt och släpp upp
det inom en halv sekund så stängs
takluckan automatiskt oavsett posi-
tion. Takluckan stängs helt och stan-
nar sedan automatiskt. Det här kallas
"snabbstängning". Om du rör vid sol-
luckans reglage under pågående
snabbstängning så stoppas solluckan.
STÄNGA SOLLUCKAN –
MANUELLT LÄGE
Stäng solluckan genom att trycka in
knappen och hålla den tryckt framåt.
Om du släpper kontakten stannar
luckan i det läge den då befinner sig,
tills knappen åter trycks in och hållsframåt. KLÄMSKYDDSFUNKTION
Den här funktionen upptäcker hinder
i takluckans öppning i samband med
snabbstängning. Om ett hinder regist-
reras kommer takluckan automatiskt
att stanna. Avlägsna hindret om det
här inträffar. Utför sedan snabb-
Reglage till el­manövrerad taklucka
136

stängning genom att trycka knappen
framåt och släppa den. OBS!
Om tre på varandra följande för-
sök att stänga takluckan resulte-
rar i att klämskyddsfunktionen
aktiveras, kommer det fjärde
stängningsförsöket att bli en ma-
nuell stängning med klämskyddet
satt ur funktion.
ÅSIDOSÄTTA KLÄM­ SKYDD
Om ett känt hinder (is, skräp eller
liknande) förhindrar stängning
trycker du knappen framåt och håller
kvar den i två sekunder efter att hin-
dret dyker upp. Takluckan kan då
flytta framåt till stängt läge. OBS!
Klämskyddet är avaktiverat när
knappen är intryckt.
SNABBVENTILATIONS- LÄGE
Om du trycker ned och släpper
"Vent"-knappen öppnas takluckan i
ventilationsläge. Det här kallas
"snabbventilation" och kan användasoavsett takluckans läge. Vid snabb-
stängning leder varje manövrering av
solluckans knapp till att solluckan
stannar.
ANVÄNDA SOLSKYDDET
Solskyddet kan öppnas manuellt. Sol-
skyddet öppnas dock automatiskt när
solluckan öppnas. OBS!
Solskyddet kan inte stängas om
solluckan är öppen. VINDRESONANS
Vindresonans kan beskrivas som ett
tryck över öronen eller ett helikopter-
liknande ljud i öronen. Vindresonans
kan uppstå i fordonet om rutorna eller
solluckan (för de versioner/
marknader där denna funktion finns)
är helt eller delvis öppna i vissa posi-
tioner. Detta är normalt och kan mi-
nimeras. Om vindresonansen uppstår
när en bakruta är öppen, kan du
minska resonansen genom att även
öppna en framruta. Om resonansen
uppstår när solluckan är öppen, änd­
rar du solluckans öppning eller öpp­
nar en ruta. Då minskas resonansen.
UNDERHÅLL AV TAK- LUCKAN
Torka av glaset med en mjuk trasa
och ett rengöringsmedel utan slipme-del.
MANÖVRERING NÄR
TÄNDNINGEN ÄR AV-STÄNGD
På fordon utan elektroniskt fordons-
informationscenter (EVIC) är el-
solluckans knapp aktiv i 45 sekunder
efter det att tändningslåset vridits till
LOCK­läge (lås). Om någon av fram-
dörrarna öppnas avbryts funktionen. OBS!
På fordon som är utrustade med
EVIC är elsolluckans knapp aktiv i
upp till ca 10 minuter efter det att
tändningslåset vridits till LOCK-
läge (lås). Om någon av framdör-
rarna öppnas avbryts funktionen.
SOLLUCKAN HELT STÄNGD
Tryck reglaget framåt och släpp det
för att kontrollera att solluckan är
helt stängd.
137

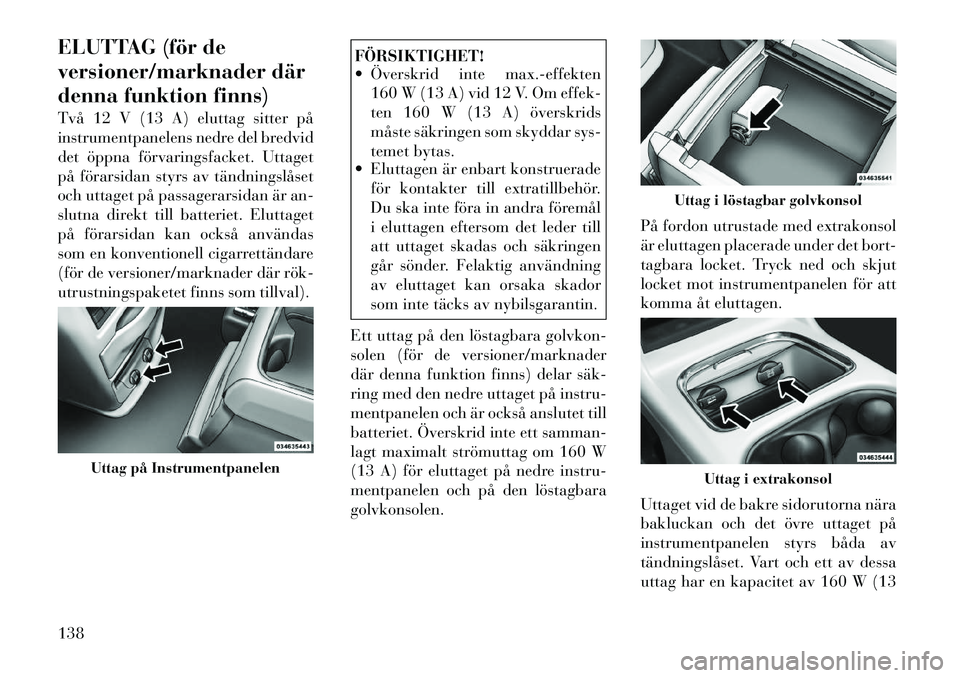

ELUTTAG (för de
versioner/marknader där
denna funktion finns)
Två 12 V (13 A) eluttag sitter på
instrumentpanelens nedre del bredvid
det öppna förvaringsfacket. Uttaget
på förarsidan styrs av tändningslåset
och uttaget på passagerarsidan är an-
slutna direkt till batteriet. Eluttaget
på förarsidan kan också användas
som en konventionell cigarrettändare
(för de versioner/marknader där rök­
utrustningspaketet finns som tillval).
FÖRSIKTIGHET!
 Överskrid inte max.-effekten160 W (13 A) vid 12 V. Om effek-
ten 160 W (13 A) överskrids
måste säkringen som skyddar sys-
temet bytas.
 Eluttagen är enbart konstruerade
för kontakter till extratillbehör.
Du ska inte föra in andra föremål
i eluttagen eftersom det leder till
att uttaget skadas och säkringen
går sönder. Felaktig användning
av eluttaget kan orsaka skador
som inte täcks av nybilsgarantin.
Ett uttag på den löstagbara golvkon-
solen (för de versioner/marknader
där denna funktion finns) delar säk­
ring med den nedre uttaget på instru-
mentpanelen och är också anslutet till
batteriet. Överskrid inte ett samman-
lagt maximalt strömuttag om 160 W
(13 A) för eluttaget på nedre instru-
mentpanelen och på den löstagbaragolvkonsolen. På fordon utrustade med extrakonsol
är eluttagen placerade under det bort-
tagbara locket. Tryck ned och skjut
locket mot instrumentpanelen för att
komma åt eluttagen.
Uttaget vid de bakre sidorutorna nära
bakluckan och det övre uttaget på
instrumentpanelen styrs båda av
tändningslåset. Vart och ett av dessa
uttag har en kapacitet av 160 W (13
Uttag på Instrumentpanelen
Uttag i löstagbar golvkonsol
Uttag i extrakonsol
138
