2012 Lancia Voyager TPMS

lar som låsningsfria bromsar innebär.
Om ABS-lampan inte tänds när tänd­
ningslåset står i läget ON/RUN (på/
körning) bör lampan kontrolleras av
en auktoriserad återförsäljare.
8. Varningslampa för
däckstrycksövervakning (för
versioner/marknader där dennafinns)Varje däck, inklusive re-
servdäcket (tillval), ska
kontrolleras varje månad
när däcket är kallt och fyl-
las till det lufttryck som rekommen-
deras av fordonets tillverkare på en
dekal eller lufttrycksetikett på fordo-
net. (Om fordonet har däck med en
annan dimension än den dimension
som anges på dekalen eller lufttrycks-
etiketten, ska man ta reda på lämpligt
lufttryck för dessa däck.)
Som en extra säkerhetsfunktion har
ditt fordon utrustats med ett övervak­
ningssystem för lufttryck i däck (Tire
Pressure Monitoring System - TPMS)
som indikerar när ett eller flera av
däcken har ett alltför lågt lufttryck.
Därför bör man stanna och kontrol-
lera däcken och därefter fylla på luft till korrekt lufttryck så snart som
möjligt när indikatorlampan för lågt
däckstryck tänds. Körning på däck
med mycket lågt däckstryck gör att
däcket överhettas och det kan leda till
att däcket går sönder. För lågt däck­
stryck ökar fordonets bränsleförbruk­
ning, minskar däckets livslängd och
påverkar fordonets köregenskaper
och bromsförmåga.
Observera att TPMS inte är en ersätt­
ning för normalt däckunderhåll, och
att det är förarens ansvar att hålla
korrekt lufttryck i däcken även om
lufttrycket inte är så lågt att indika-
torlampan för lågt lufttryck (TPMS)tänds.
Ditt fordon har utrustats med en
TPMS-felindikator för att indikera
när systemet inte fungerar ordentligt.
TPMS-felindikatorn är kombinerad
med indikatorn för lågt lufttryck i
däck. När systemet känner av ett fel
blinkar indikatorlampan i cirka en
minut och förblir sedan tänd. Sekven-
sen är densamma varje gång motorn
startas så länge som felet är kvar. När
felindikatorn är tänd kanske systemet
inte kan känna av eller signalera lågtdäcktryck som det ska. TPMS-fel kan
inträffa av ett antal anledningar, t.ex.
montering av nya eller annorlunda
däck eller fälgar på fordonet som för-
hindrar att TPMS fungerar som det
ska. Kontrollera alltid TPMS-
felindikatorn när ett eller flera däck
eller fälgar på fordonet bytts ut för att
vara säker på att de nya däcken eller
fälgarna inte påverkar TPMS-
systemets funktion.
FÖRSIKTIGHET!
TPMS har optimerats för original-
däcken och fälgarna. Tryck och var-
ningar i TPMS-systemet är anpas-
sade till den däckstorlek som
medföljde fordonet. Oönskad funk-
tion eller skador på givare kan bli
följden vid användning av ny utrust-
ning som inte har samma storlek,
typ och/eller utförande. Hjul som
inte är original kan orsaka skador på
givare. Om ditt fordon är utrustat
med TPMS ska däcktätningsmedel
eller balansvikter inte användas ef-
tersom det kan skada givarna.
161

 RESERVHJUL FÖR BEGRÄNSADANVÄNDNING (för versioner/marknader
där denna finns) . . . . . . . . . . . . . . . . . . . . . . 242
 HJULSPINN . . . . . . . . . . . . . . . . . . . . . . . . . . 243
 SLITAGEVARNARE . . . . . . . . . . . . . . . . . . . . 243
 DÄCKETS LIVSLÄNGD . . . . . . . . . . . . . . . . . 243
 DÄCKBYTE . . . . . . . . . . . . . . . . . . . . . . . . . . 243
 SNÖKEDJOR . . . . . . . . . . . . . . . . . . . . . . . . . . . 244
 REKOMMENDATIONER FÖR SKIFTNING AV HJUL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 245
 ÖVERVAKNINGSSYSTEM FÖR DÄCKSTRYCK (TIRE PRESSURE MONITOR SYSTEM –
TPMS) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 245
 GRUNDSYSTEM . . . . . . . . . . . . . . . . . . . . . . 247
 PREMIUMSYSTEM (för versioner/ marknader där denna finns) . . . . . . . . . . . . . 248
 AVAKTIVERING OCH AKTIVERING AV TPMS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 250
 BRÄNSLEKRAV — BENSINMOTORER . . . . . . . 251  METANOL . . . . . . . . . . . . . . . . . . . . . . . . . . . 251
 ETANOL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 252
 BENSIN FÖR RENARE LUFT . . . . . . . . . . . . . 252
 MMT I BENSIN . . . . . . . . . . . . . . . . . . . . . . . 252
 BRÄNSLETILLSATSER . . . . . . . . . . . . . . . . . 252
 BRÄNSLEKRAV - DIESELMOTORER . . . . . . . . 253
 FYLLA PÅ BRÄNSLE . . . . . . . . . . . . . . . . . . . . . 253
219

donet, enligt rekommendation från
kedjans tillverkare. OBS!
Använd inte snökedjor på ett kom-
pakt reservdäck.FÖRSIKTIGHET!
Iaktta följande försiktighetsåtgärder
för att undvika skador på fordon
eller däck:
 Använd endast kedjor på däck avtyp P225/65R16. P225/65R17
ger inte tillräcklig plats.
 På grund av det begränsade ut-
rymmet mellan hjulen och fjäd­
ringens komponenter är det vik-
tigt att du bara använder kedjor
som är i gott skick. Trasiga snö­
kedjor kan orsaka allvarliga ska-
dor. Om du hör ett ljud som kan
komma från trasiga snökedjor
stannar du fordonet omedelbart.
Ta bort snökedjans skadade delar
innan du fortsätter använda den.
 Kör inte fortare än 70 km/tim.
 Kör försiktigt och undvik tvära
kurvor och stora gupp, särskilt
med ett lastat fordon.
(Fortsättning)
FÖRSIKTIGHET! (Fortsättning)
 Montera snökedjorna på framhju-
len så hårt som möjligt och efter-
dra dem när du har kört cirka
1 km.
 Kör inte under längre perioder på
torrt underlag.
 Följ instruktionerna från snöked­
jans tillverkare gällande monte-
ring, lämplig hastighet och andra
villkor för användning. Använd
alltid den lägre hastigheten om
snökedjans tillverkare rekom-
menderar en annan hastighet än
fordonets tillverkare.
Om snökedjornas tillverkare och for-
donets tillverkare anger olika max-
hastigheter för körning med snöked­
jor så tillämpar du alltid den lägre
hastigheten. Dessa försiktighetsåtgär-
der gäller alla typer av snökedjor, in-
klusive radialkedjor.
REKOMMENDATIONER
FÖR SKIFTNING AVHJUL
Däcken på ett fordons fram- och bak-
axel utsätts för olika belastningar och utför olika styr-, kör- och bromsfunk-
tioner. Av den orsaken slits de olikasnabbt.
Dessa effekter kan minskas genom att
hjulen skiftas regelbundet. Förde-
larna med att skifta däcken är särskilt
märkbara med grövre däckmönster
som på året runt­däck. Skiftning ökar
däckens livslängd, hjälper till att be-
hålla däckens grepp i lera, snö och på
våta underlag samt bidrar till jämn,
tyst körning.
Se "Serviceprogram" för information
om rätta serviceintervaller. Om
däcken slits ovanligt snabbt eller
ojämnt bör orsakerna till detta korri-
geras innan skiftning utförs.
ÖVERVAKNINGSSYSTEM
FÖR DÄCKSTRYCK
(TIRE PRESSURE
MONITOR SYSTEM –TPMS)
TPM-systemet varnar föraren för lågt
däcktryck, baserat på det rekommen-
derade lufttrycket i kallt däck som
anges på däckdekalen på förarsidansB-stolpe.
245

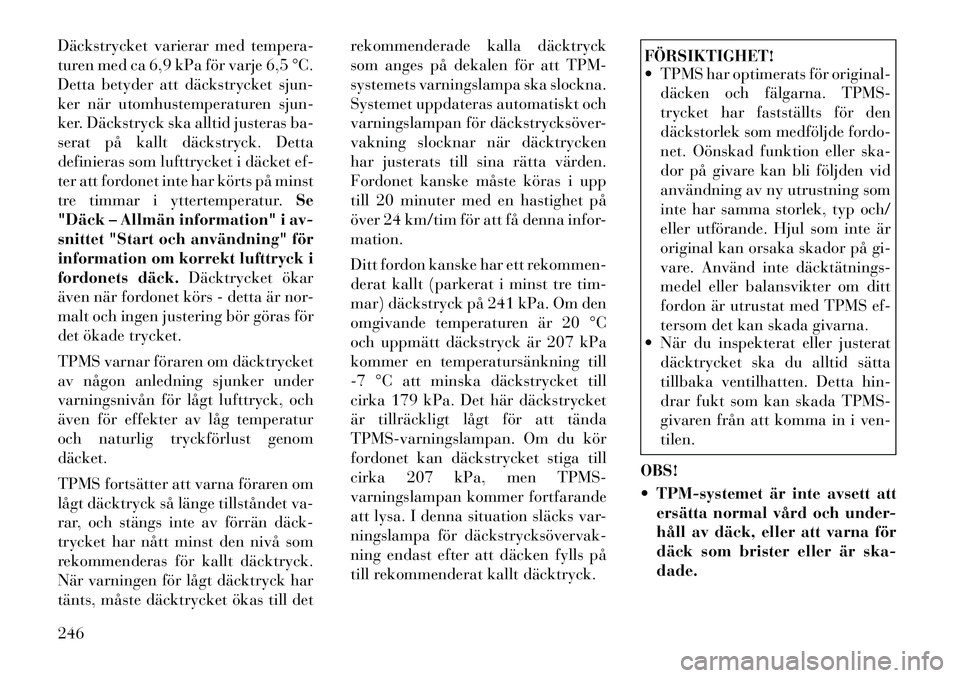

Däckstrycket varierar med tempera-
turen med ca 6,9 kPa för varje 6,5 °C.
Detta betyder att däckstrycket sjun-
ker när utomhustemperaturen sjun-
ker. Däckstryck ska alltid justeras ba-
serat på kallt däckstryck. Detta
definieras som lufttrycket i däcket ef-
ter att fordonet inte har körts på minst
tre timmar i yttertemperatur.Se
"Däck – Allmän information" i av-
snittet "Start och användning" för
information om korrekt lufttryck i
fordonets däck. Däcktrycket ökar
även när fordonet körs - detta är nor-
malt och ingen justering bör göras för
det ökade trycket.
TPMS varnar föraren om däcktrycket
av någon anledning sjunker under
varningsnivån för lågt lufttryck, och
även för effekter av låg temperatur
och naturlig tryckförlust genomdäcket.
TPMS fortsätter att varna föraren om
lågt däcktryck så länge tillståndet va-
rar, och stängs inte av förrän däck­
trycket har nått minst den nivå som
rekommenderas för kallt däcktryck.
När varningen för lågt däcktryck har
tänts, måste däcktrycket ökas till det rekommenderade kalla däcktryck
som anges på dekalen för att TPM-
systemets varningslampa ska slockna.
Systemet uppdateras automatiskt och
varningslampan för däckstrycksöver-
vakning slocknar när däcktrycken
har justerats till sina rätta värden.
Fordonet kanske måste köras i upp
till 20 minuter med en hastighet på
över 24 km/tim för att få denna infor-mation.
Ditt fordon kanske har ett rekommen-
derat kallt (parkerat i minst tre tim-
mar) däckstryck på 241 kPa. Om den
omgivande temperaturen är 20 °C
och uppmätt däckstryck är 207 kPa
kommer en temperatursänkning till
-7 °C att minska däckstrycket till
cirka 179 kPa. Det här däckstrycket
är tillräckligt lågt för att tända
TPMS-varningslampan. Om du kör
fordonet kan däckstrycket stiga till
cirka 207 kPa, men TPMS-
varningslampan kommer fortfarande
att lysa. I denna situation släcks var-
ningslampa för däckstrycksövervak­
ning endast efter att däcken fylls på
till rekommenderat kallt däcktryck.
FÖRSIKTIGHET!
 TPMS har optimerats för original-
däcken och fälgarna. TPMS-
trycket har fastställts för den
däckstorlek som medföljde fordo-
net. Oönskad funktion eller ska-
dor på givare kan bli följden vid
användning av ny utrustning som
inte har samma storlek, typ och/
eller utförande. Hjul som inte är
original kan orsaka skador på gi-
vare. Använd inte däcktätnings­
medel eller balansvikter om ditt
fordon är utrustat med TPMS ef-
tersom det kan skada givarna.
 När du inspekterat eller justerat
däcktrycket ska du alltid sätta
tillbaka ventilhatten. Detta hin-
drar fukt som kan skada TPMS-
givaren från att komma in i ven-tilen.
OBS!
 TPM-systemet är inte avsett att ersätta normal vård och under-
håll av däck, eller att varna för
däck som brister eller är ska-dade.
246

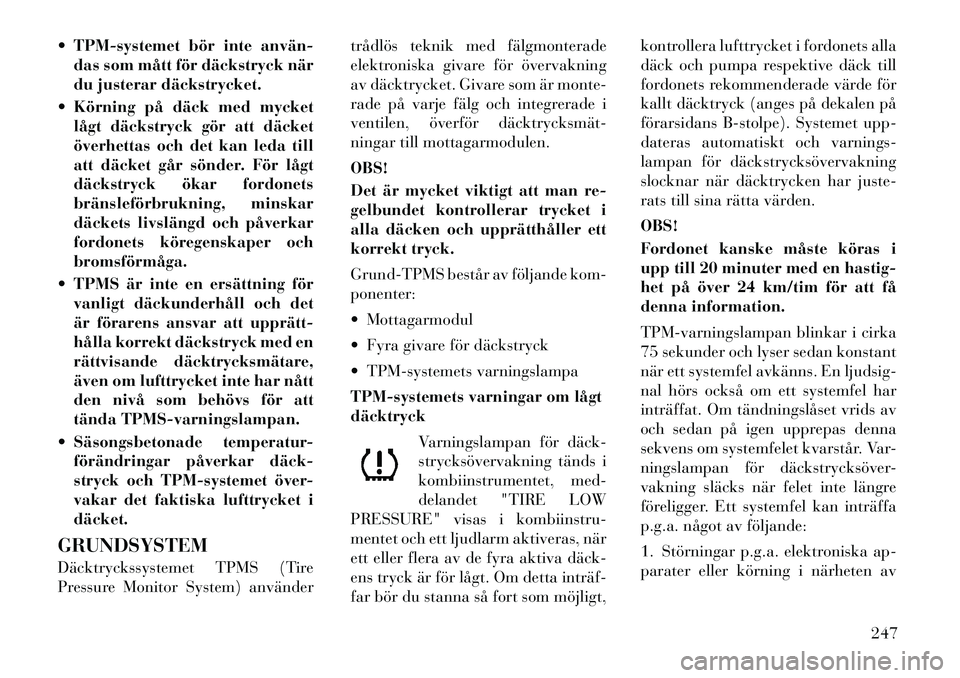

 TPM-systemet bör inte använ­das som mått för däckstryck när
du justerar däckstrycket.
 Körning på däck med mycket lågt däckstryck gör att däcket
överhettas och det kan leda till
att däcket går sönder. För lågt
däckstryck ökar fordonets
bränsleförbrukning, minskar
däckets livslängd och påverkar
fordonets köregenskaper ochbromsförmåga.
 TPMS är inte en ersättning för vanligt däckunderhåll och det
är förarens ansvar att upprätt­
hålla korrekt däckstryck med en
rättvisande däcktrycksmätare,
även om lufttrycket inte har nått
den nivå som behövs för att
tända TPMS-varningslampan.
 Säsongsbetonade temperatur- förändringar påverkar däck­
stryck och TPM-systemet över-
vakar det faktiska lufttrycket idäcket.
GRUNDSYSTEM
Däcktryckssystemet TPMS (Tire
Pressure Monitor System) använder trådlös teknik med fälgmonterade
elektroniska givare för övervakning
av däcktrycket. Givare som är monte-
rade på varje fälg och integrerade i
ventilen, överför däcktrycksmät­
ningar till mottagarmodulen. OBS!
Det är mycket viktigt att man re-
gelbundet kontrollerar trycket i
alla däcken och upprätthåller ett
korrekt tryck.
Grund-TPMS består av följande kom- ponenter:
 Mottagarmodul
 Fyra givare för däckstryck
 TPM-systemets varningslampa
TPM-systemets varningar om lågt däcktryck
Varningslampan för däck­
strycksövervakning tänds i
kombiinstrumentet, med-
delandet "TIRE LOW
PRESSURE" visas i kombiinstru-
mentet och ett ljudlarm aktiveras, när
ett eller flera av de fyra aktiva däck­
ens tryck är för lågt. Om detta inträf­
far bör du stanna så fort som möjligt, kontrollera lufttrycket i fordonets alla
däck och pumpa respektive däck till
fordonets rekommenderade värde för
kallt däcktryck (anges på dekalen på
förarsidans B-stolpe). Systemet upp-
dateras automatiskt och varnings-
lampan för däckstrycksövervakning
slocknar när däcktrycken har juste-
rats till sina rätta värden. OBS!
Fordonet kanske måste köras i
upp till 20 minuter med en hastig-
het på över 24 km/tim för att få
denna information.
TPM-varningslampan blinkar i cirka
75 sekunder och lyser sedan konstant
när ett systemfel avkänns. En ljudsig-
nal hörs också om ett systemfel har
inträffat. Om tändningslåset vrids av
och sedan på igen upprepas denna
sekvens om systemfelet kvarstår. Var-
ningslampan för däckstrycksöver-
vakning släcks när felet inte längre
föreligger. Ett systemfel kan inträffa
p.g.a. något av följande:
1. Störningar p.g.a. elektroniska ap-
parater eller körning i närheten av
247

sändare som använder samma radio-
frekvenser som TPMS-givarna.
2. Montering av solskyddsfilm som
påverkar radiosignalerna.
3. Ansamlingar av snö och/eller is
runt hjulen eller hjulhusen.
4. Användning av snökedjor på for- donet.
5. Användning av hjul/däck som inte
är utrustade med TPMS-givare.
Fordon med kompakt reservdäck
1. Det kompakta reservdäcket (för de
versioner/marknader där denna
funktion finns) har ingen TPMS-
givare. TPMS övervakar därför inte
däcktrycket i det kompakta reserv-däcket.
2. Om det kompakta reservdäcket i
stället för ett normalt hjul med ett
däcktryck under varningsnivån för
lågt lufttryck kommer, när tänd­
ningen slås på nästa gång, en ljudsig-
nal att höras, meddelandet "TIRE
LOW PRESSURE" visas och TPMS-
varningslampan tänds.
3. När fordonet har körts i upp till
20 minuter med en hastighet av minst24 km/tim, blinkar TPMS-
varningslampan i 75 sekunder och ly-
ser sedan konstant.
4. Varje gång tändningslåset slås på
efter detta, hörs en ljudsignal och
TPMS-varningslampan blinkar i 75
sekunder för att sedan lysa konstant.
5. När ett originalhjul repareras eller
ersätts och monteras i stället för det
kompakta reservhjulet, kommer
TPMS-systemet att uppdateras auto-
matiskt och TPMS-varningslampan
släcks om däcktrycket inte ligger un-
der varningsnivån för lågt lufttryck i
något av de fyra aktiva däcken. For-
donet kan behöva köras i upp till
20 minuter med en hastighet på över
24 km/tim för att TPMS ska få dennainformation.
Inaktivering och återaktivering av TPMS
TPMS-systemet kan avaktiveras om
alla fyra hjulen med däck och fälg
byts ut mot däck och fälgar som inte
har TPMS-givare, exempelvis om du
monterar vinterhjul. Om du vill avak-
tivera TPMS ersätter du först alla fyra
hjulen, däck och fälg, med hjul som
inte är utrustade med TPM-sensorer.
Kör sedan fordonet i minst 20 minu-
ter i en hastighet över 24 km/tim.
TPMS-systemet avger en ton och
TPMS-varningslampan blinkar un-
der 75 sekunder för att sedan lysa
med fast sken. Nästa gång tändningen
slås på avger inte TPMS-systemet
längre en ton eller tänder TPM-
varningslampan. Om du vill återakti­
vera TPMS ersätter du först alla fyra
hjulen, däck och fälg, med hjul som är
utrustade med TPM-sensorer. Kör se-
dan fordonet i upp till 20 minuter i en
hastighet över 24 km/tim. TPMS-
systemet avger en ton och TPMS-
varningslampan blinkar under 75
sekunder.
PREMIUMSYSTEM (för
versioner/marknader där
denna finns)
Däcktryckssystemet TPMS (Tire
Pressure Monitor System) använder
trådlös teknik med fälgmonterade
elektroniska givare för övervakning
av däcktrycket. Givare som är monte-
rade på varje fälg och integrerade i
ventilen överför däcktrycksmät­
ningar till mottagarmodulen.
248

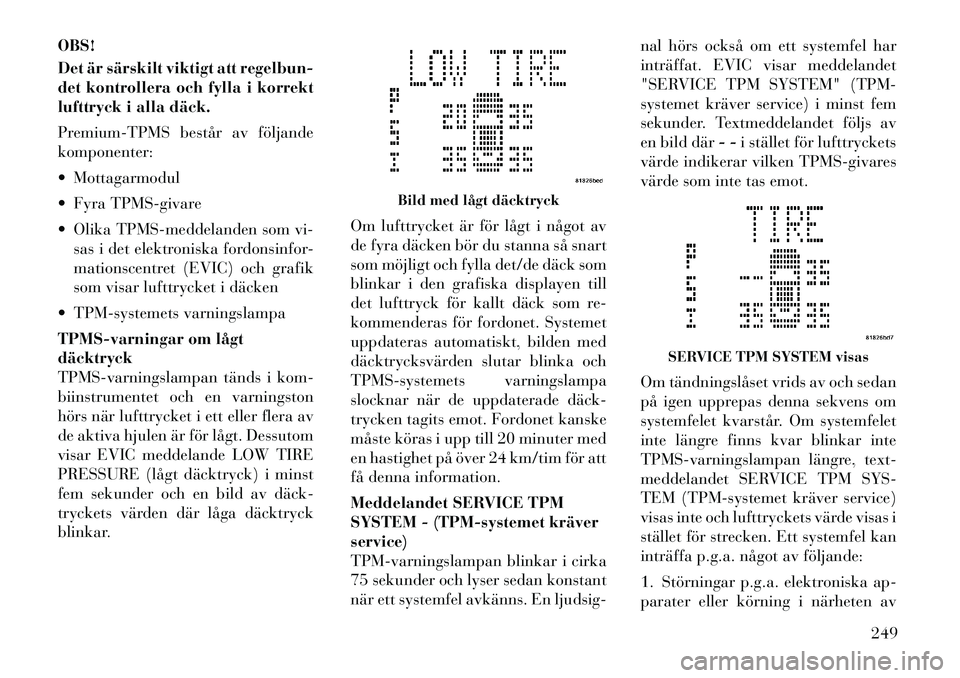

OBS!
Det är särskilt viktigt att regelbun-
det kontrollera och fylla i korrekt
lufttryck i alla däck.
Premium-TPMS består av följande komponenter:
 Mottagarmodul
 Fyra TPMS-givare
 Olika TPMS-meddelanden som vi-sas i det elektroniska fordonsinfor-
mationscentret (EVIC) och grafik
som visar lufttrycket i däcken
 TPM-systemets varningslampa
TPMS-varningar om lågt däcktryck
TPMS-varningslampan tänds i kom-
biinstrumentet och en varningston
hörs när lufttrycket i ett eller flera av
de aktiva hjulen är för lågt. Dessutom
visar EVIC meddelande LOW TIRE
PRESSURE (lågt däcktryck) i minst
fem sekunder och en bild av däck­
tryckets värden där låga däcktryck
blinkar. Om lufttrycket är för lågt i något av
de fyra däcken bör du stanna så snart
som möjligt och fylla det/de däck som
blinkar i den grafiska displayen till
det lufttryck för kallt däck som re-
kommenderas för fordonet. Systemet
uppdateras automatiskt, bilden med
däcktrycksvärden slutar blinka och
TPMS-systemets varningslampa
slocknar när de uppdaterade däck­
trycken tagits emot. Fordonet kanske
måste köras i upp till 20 minuter med
en hastighet på över 24 km/tim för att
få denna information.
Meddelandet SERVICE TPM
SYSTEM - (TPM-systemet kräverservice)
TPM-varningslampan blinkar i cirka
75 sekunder och lyser sedan konstant
när ett systemfel avkänns. En ljudsig-nal hörs också om ett systemfel har
inträffat. EVIC visar meddelandet
"SERVICE TPM SYSTEM" (TPM-
systemet kräver service) i minst fem
sekunder. Textmeddelandet följs av
en bild där
- -i stället för lufttryckets
värde indikerar vilken TPMS-givares
värde som inte tas emot.
Om tändningslåset vrids av och sedan
på igen upprepas denna sekvens om
systemfelet kvarstår. Om systemfelet
inte längre finns kvar blinkar inte
TPMS-varningslampan längre, text-
meddelandet SERVICE TPM SYS-
TEM (TPM-systemet kräver service)
visas inte och lufttryckets värde visas i
stället för strecken. Ett systemfel kan
inträffa p.g.a. något av följande:
1. Störningar p.g.a. elektroniska ap-
parater eller körning i närheten av
Bild med lågt däcktryck
SERVICE TPM SYSTEM visas
249

sändare som använder samma radio-
frekvenser som TPMS-givarna.
2. Montering av solskyddsfilm som
påverkar radiosignalerna.
3. Ansamlingar av snö och/eller is
runt hjulen eller hjulhusen.
4. Användning av snökedjor på for- donet.
5. Användning av hjul/däck som inte
är utrustade med TPMS-givare.
EVIC visar även meddelandet ”SER-
VICE TPM SYSTEM” (TPM-
systemet kräver service) i minst fem
sekunder när ett systemfel som troli-
gen beror på en felaktigt placerad gi-
vare, detekteras. I detta fall följs se-
dan meddelandet "SERVICE TPM
SYSTEM" av en symbolbild där
tryckvärdena fortfarande visas. Det
innebär att tryckvärdena fortfarande
tas emot från TPM-givarna, men
dessa sitter kanske inte i rätt läge på
fordonet. Systemet måste emellertid
fortfarande åtgärdas så länge medde-
landet "SERVICE TPM SYSTEM" vi-sas.Fordon med kompakt reservdäck
1. Det kompakta reservdäcket (för de
versioner/marknader där denna
funktion finns) har ingen TPMS-
givare. TPMS övervakar därför inte
däckstrycket i det nödreservdäcket.
2. Om du monterar det kompakta re-
servdäcket i stället för ett däck med
däcktryck under varningsnivån för
lågt lufttryck tänds TPMS-
varningslampan nästa gång tänd­
ningslåset slås på, meddelandet
"TIRE LOW PRESSURE" och en
ljudsignal hörs samtidigt som EVIC
fortfarande visar ett blinkande däck­
trycksvärde på displayen.
3. När fordonet har körts i upp till
20 minuter med en hastighet av minst
24 km/tim, blinkar TPMS-
varningslampan i 75 sekunder och ly-
ser sedan konstant. Dessutom visas
meddelandet ”SERVICE TPM SYS-
TEM” (TPMS-systemet kräver ser-
vice) i minst fem sekunder och sedan
visas streck (- -) i stället för däck­
strycksvärdet.
4. Varje gång tändningslåset aktive-
ras efter detta hörs en ljudsignal,TPMS-varningslampan för blinkar i
75 sekunder och lyser sedan konstant
samtidigt som meddelandet ”SER-
VICE TPM SYSTEM” (TPMS-
systemet kräver service) visas i minst
fem sekunder på EVIC innan streck
(- -) visas i stället för däckstrycksvär-det.
5. TPM-systemet uppdateras auto-
matiskt när originaldäcket repareras
eller ersätts och monteras igen på for-
donet. Dessutom släcks TPMS-
varningslampan och bilden på EVIC
visar det nya däckstrycket istället för
streck (- -) om inget däckstryck ligger
under varningsnivån för lågt lufttryck
i något av de fyra aktiva däcken. OBS!
Fordonet kan behöva köras i upp
till 20 minuter med en hastighet på
över 24 km/tim för att TPMS ska få
denna information.
AVAKTIVERING OCH AK-
TIVERING AV TPMS
TPMS-systemet kan avaktiveras om
alla fyra hjulen med däck och fälg
byts ut mot däck och fälgar som inte
250
