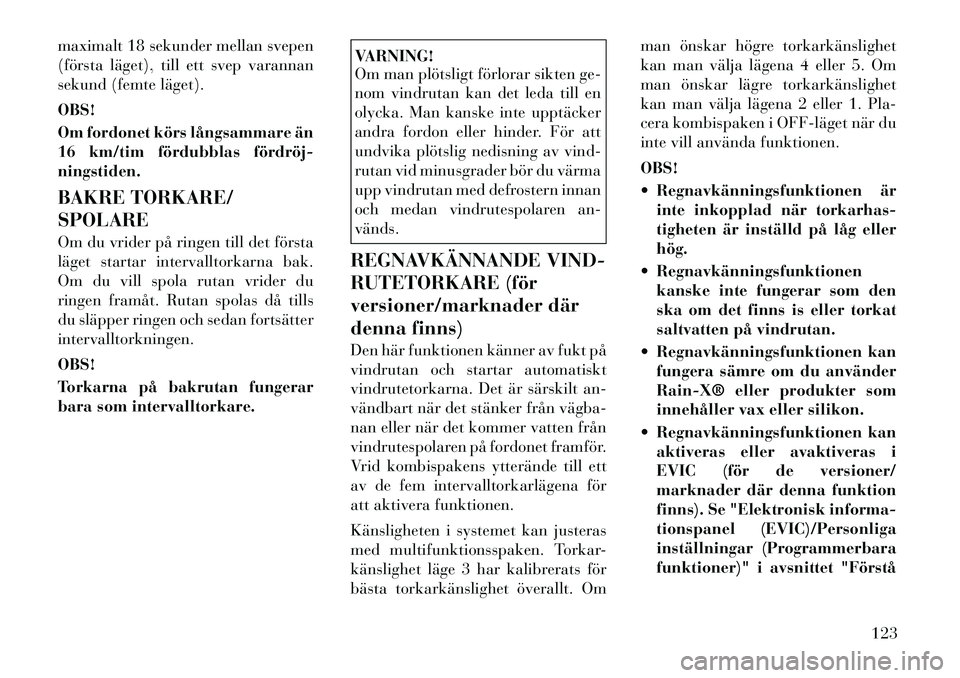

maximalt 18 sekunder mellan svepen
(första läget), till ett svep varannan
sekund (femte läget). OBS!
Om fordonet körs långsammare än
16 km/tim fördubblas fördröj­ningstiden.
BAKRE TORKARE/ SPOLARE
Om du vrider på ringen till det första
läget startar intervalltorkarna bak.
Om du vill spola rutan vrider du
ringen framåt. Rutan spolas då tills
du släpper ringen och sedan fortsätterintervalltorkningen. OBS!
Torkarna på bakrutan fungerar
bara som intervalltorkare.
VARNING!
Om man plötsligt förlorar sikten ge-
nom vindrutan kan det leda till en
olycka. Man kanske inte upptäcker
andra fordon eller hinder. För att
undvika plötslig nedisning av vind-
rutan vid minusgrader bör du värma
upp vindrutan med defrostern innan
och medan vindrutespolaren an-vänds.
REGNAVKÄNNANDE VIND-
RUTETORKARE (för
versioner/marknader där
denna finns)
Den här funktionen känner av fukt på
vindrutan och startar automatiskt
vindrutetorkarna. Det är särskilt an-
vändbart när det stänker från vägba­
nan eller när det kommer vatten från
vindrutespolaren på fordonet framför.
Vrid kombispakens ytterände till ett
av de fem intervalltorkarlägena för
att aktivera funktionen.
Känsligheten i systemet kan justeras
med multifunktionsspaken. Torkar-
känslighet läge 3 har kalibrerats för
bästa torkarkänslighet överallt. Om man önskar högre torkarkänslighet
kan man välja lägena 4 eller 5. Om
man önskar lägre torkarkänslighet
kan man välja lägena 2 eller 1. Pla-
cera kombispaken i OFF­läget när du
inte vill använda funktionen. OBS!
 Regnavkänningsfunktionen är
inte inkopplad när torkarhas-
tigheten är inställd på låg ellerhög.
 Regnavkänningsfunktionen kanske inte fungerar som den
ska om det finns is eller torkat
saltvatten på vindrutan.
 Regnavkänningsfunktionen kan fungera sämre om du använder
Rain­X® eller produkter som
innehåller vax eller silikon.
 Regnavkänningsfunktionen kan aktiveras eller avaktiveras i
EVIC (för de versioner/
marknader där denna funktion
finns). Se "Elektronisk informa-
tionspanel (EVIC)/Personliga
inställningar (Programmerbara
funktioner)" i avsnittet "Förstå
123

instrumentpanelen" för ytterli-
gare information.

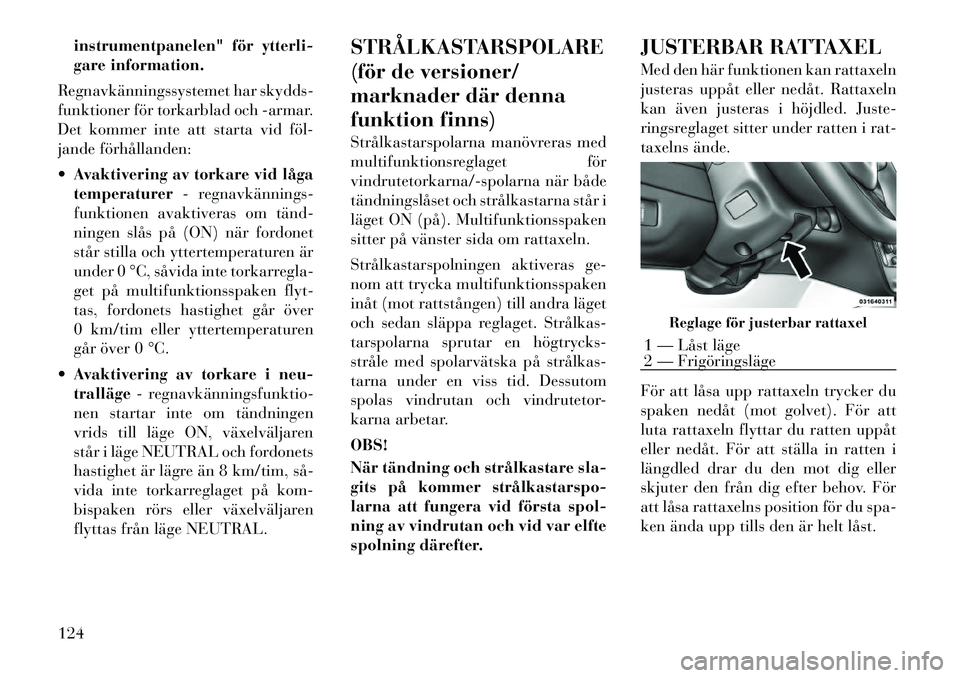

Regnavkänningssystemet har skydds-
funktioner för torkarblad och -armar.
Det kommer inte att starta vid föl­
jande förhållanden:  Avaktivering av torkare vid låga temperaturer - regnavkännings­
funktionen avaktiveras om tänd­
ningen slås på (ON) när fordonet
står stilla och yttertemperaturen är
under 0 °C, såvida inte torkarregla-
get på multifunktionsspaken flyt-
tas, fordonets hastighet går över
0 km/tim eller yttertemperaturen
går över 0 °C.
 Avaktivering av torkare i neu-tralläge - regnavkänningsfunktio­
nen startar inte om tändningen
vrids till läge ON, växelväljaren
står i läge NEUTRAL och fordonets
hastighet är lägre än 8 km/tim, så­
vida inte torkarreglaget på kom-
bispaken rörs eller växelväljaren
flyttas från läge NEUTRAL. STRÅLKASTARSPOLARE
(för de versioner/
marknader där denna
funktion finns)
Strålkastarspolarna manövreras med
multifunktionsreglaget för
vindrutetorkarna/-spolarna när både
tändningslåset och strålkastarna står i
läget ON (på). Multifunktionsspaken
sitter på vänster sida om rattaxeln.
Strålkastarspolningen aktiveras ge-
nom att trycka multifunktionsspaken
inåt (mot rattstången) till andra läget
och sedan släppa reglaget. Strålkas­
tarspolarna sprutar en högtrycks­
stråle med spolarvätska på strålkas­
tarna under en viss tid. Dessutom
spolas vindrutan och vindrutetor-
karna arbetar. OBS!
När tändning och strålkastare sla-
gits på kommer strålkastarspo­
larna att fungera vid första spol-
ning av vindrutan och vid var elfte
spolning därefter. JUSTERBAR RATTAXEL
Med den här funktionen kan rattaxeln
justeras uppåt eller nedåt. Rattaxeln
kan även justeras i höjdled. Juste-
ringsreglaget sitter under ratten i rat-
taxelns ände.
För att låsa upp rattaxeln trycker du
spaken nedåt (mot golvet). För att
luta rattaxeln flyttar du ratten uppåt
eller nedåt. För att ställa in ratten i
längdled drar du den mot dig eller
skjuter den från dig efter behov. För
att låsa rattaxelns position för du spa-
ken ända upp tills den är helt låst.
Reglage för justerbar rattaxel
1 — Låst läge
2 — Frigöringsläge
124

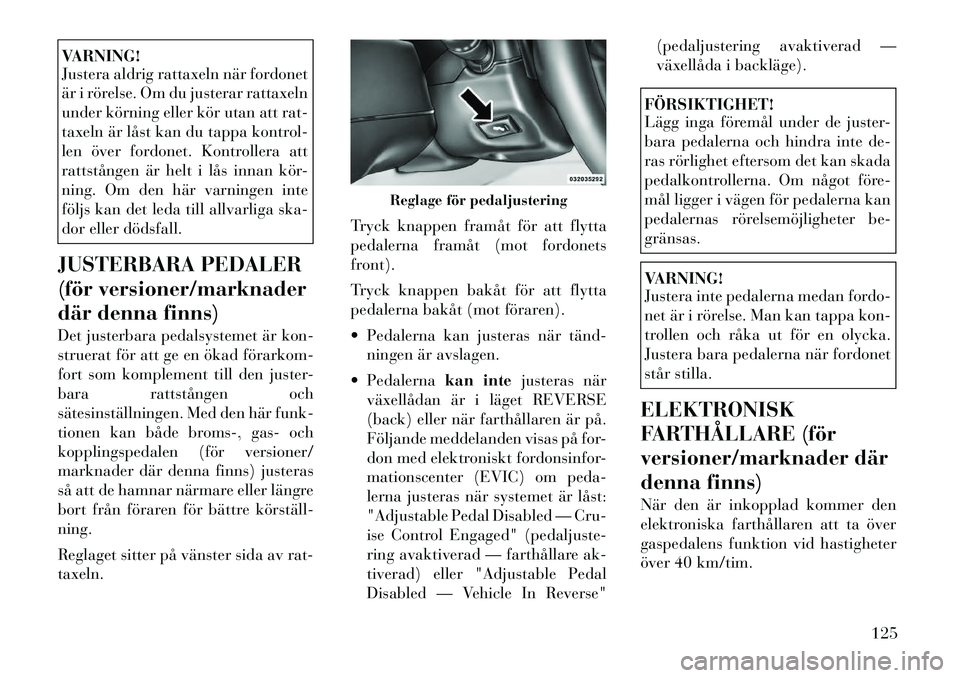

VARNING!
Justera aldrig rattaxeln när fordonet
är i rörelse. Om du justerar rattaxeln
under körning eller kör utan att rat-
taxeln är låst kan du tappa kontrol-
len över fordonet. Kontrollera att
rattstången är helt i lås innan kör-
ning. Om den här varningen inte
följs kan det leda till allvarliga ska-
dor eller dödsfall.
JUSTERBARA PEDALER
(för versioner/marknader
där denna finns)
Det justerbara pedalsystemet är kon-
struerat för att ge en ökad förarkom­
fort som komplement till den juster-
bara rattstången och
sätesinställningen. Med den här funk-
tionen kan både broms-, gas- och
kopplingspedalen (för versioner/
marknader där denna finns) justeras
så att de hamnar närmare eller längre
bort från föraren för bättre körställ­ning.
Reglaget sitter på vänster sida av rat- taxeln. Tryck knappen framåt för att flytta
pedalerna framåt (mot fordonets
front).
Tryck knappen bakåt för att flytta
pedalerna bakåt (mot föraren).
 Pedalerna kan justeras när tänd­
ningen är avslagen.
 Pedalerna kan intejusteras när
växellådan är i läget REVERSE
(back) eller när farthållaren är på.
Följande meddelanden visas på for-
don med elektroniskt fordonsinfor-
mationscenter (EVIC) om peda-
lerna justeras när systemet är låst:
"Adjustable Pedal Disabled — Cru-
ise Control Engaged" (pedaljuste-
ring avaktiverad — farthållare ak-
tiverad) eller "Adjustable Pedal
Disabled — Vehicle In Reverse" (pedaljustering avaktiverad —
växellåda i backläge).
FÖRSIKTIGHET!
Lägg inga föremål under de juster-
bara pedalerna och hindra inte de-
ras rörlighet eftersom det kan skada
pedalkontrollerna. Om något före-
mål ligger i vägen för pedalerna kan
pedalernas rörelsemöjligheter be-gränsas.VARNING!
Justera inte pedalerna medan fordo-
net är i rörelse. Man kan tappa kon-
trollen och råka ut för en olycka.
Justera bara pedalerna när fordonet
står stilla.
ELEKTRONISK
FARTHÅLLARE (för
versioner/marknader där
denna finns)
När den är inkopplad kommer den
elektroniska farthållaren att ta över
gaspedalens funktion vid hastigheter
över 40 km/tim.
Reglage för pedaljustering
125

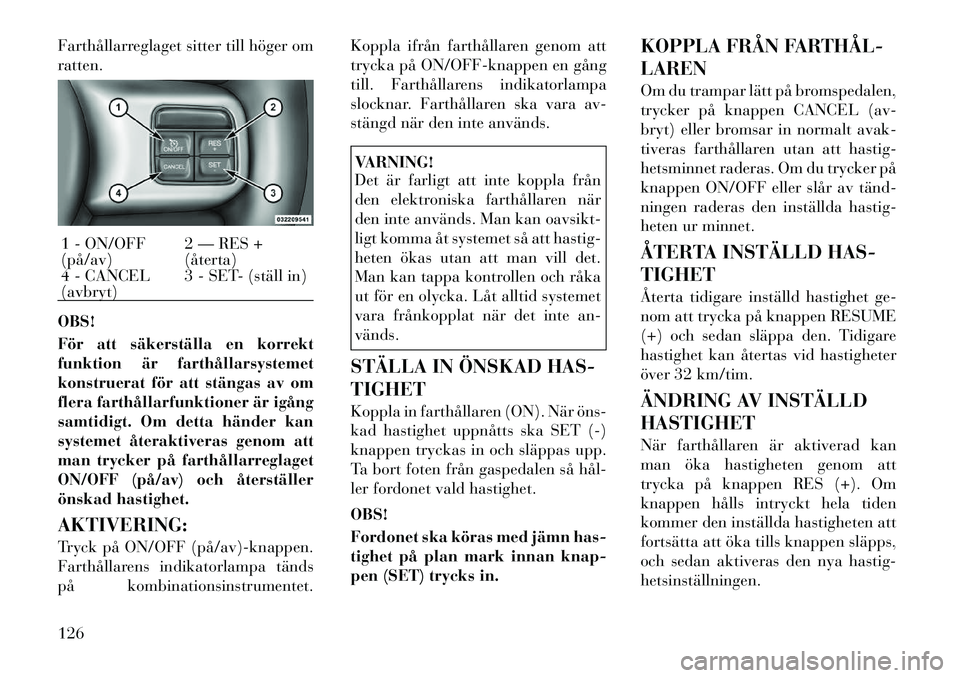

Farthållarreglaget sitter till höger om ratten. OBS!
För att säkerställa en korrekt
funktion är farthållarsystemet
konstruerat för att stängas av om
flera farthållarfunktioner är igång
samtidigt. Om detta händer kan
systemet återaktiveras genom att
man trycker på farthållarreglaget
ON/OFF (på/av) och återställer
önskad hastighet. AKTIVERING:
Tryck på ON/OFF (på/av)­knappen.
Farthållarens indikatorlampa tänds
på kombinationsinstrumentet.Koppla ifrån farthållaren genom att
trycka på ON/OFF-knappen en gång
till. Farthållarens indikatorlampa
slocknar. Farthållaren ska vara av-
stängd när den inte används.
VARNING!
Det är farligt att inte koppla från
den elektroniska farthållaren när
den inte används. Man kan oavsikt-
ligt komma åt systemet så att hastig-
heten ökas utan att man vill det.
Man kan tappa kontrollen och råka
ut för en olycka. Låt alltid systemet
vara frånkopplat när det inte an-vänds.
STÄLLA IN ÖNSKAD HAS- TIGHET
Koppla in farthållaren (ON). När öns­
kad hastighet uppnåtts ska SET (-)
knappen tryckas in och släppas upp.
Ta bort foten från gaspedalen så hål­
ler fordonet vald hastighet. OBS!
Fordonet ska köras med jämn has-
tighet på plan mark innan knap-
pen (SET) trycks in. KOPPLA FRÅN FARTHÅL­ LAREN
Om du trampar lätt på bromspedalen,
trycker på knappen CANCEL (av-
bryt) eller bromsar in normalt avak-
tiveras farthållaren utan att hastig-
hetsminnet raderas. Om du trycker på
knappen ON/OFF eller slår av tänd­
ningen raderas den inställda hastig-
heten ur minnet.
ÅTERTA INSTÄLLD HAS- TIGHET
Återta tidigare inställd hastighet ge-
nom att trycka på knappen RESUME
(+) och sedan släppa den. Tidigare
hastighet kan återtas vid hastigheter
över 32 km/tim.
ÄNDRING AV INSTÄLLD HASTIGHET
När farthållaren är aktiverad kan
man öka hastigheten genom att
trycka på knappen RES (+). Om
knappen hålls intryckt hela tiden
kommer den inställda hastigheten att
fortsätta att öka tills knappen släpps,
och sedan aktiveras den nya hastig-hetsinställningen.
1 - ON/OFF (på/av)
2 — RES +(återta)
4 - CANCEL(avbryt) 3 - SET- (ställ in)
126

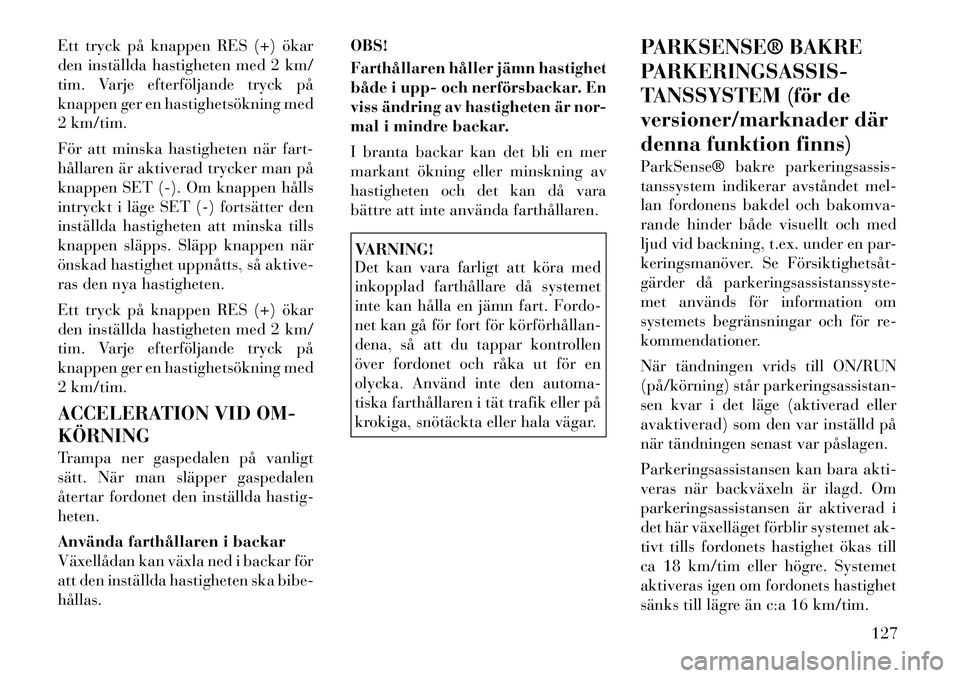

Ett tryck på knappen RES (+) ökar
den inställda hastigheten med 2 km/
tim. Varje efterföljande tryck på
knappen ger en hastighetsökning med
2 km/tim.
För att minska hastigheten när fart-
hållaren är aktiverad trycker man på
knappen SET (-). Om knappen hålls
intryckt i läge SET (-) fortsätter den
inställda hastigheten att minska tills
knappen släpps. Släpp knappen när
önskad hastighet uppnåtts, så aktive-
ras den nya hastigheten.
Ett tryck på knappen RES (+) ökar
den inställda hastigheten med 2 km/
tim. Varje efterföljande tryck på
knappen ger en hastighetsökning med
2 km/tim.
ACCELERATION VID OM- KÖRNING
Trampa ner gaspedalen på vanligt
sätt. När man släpper gaspedalen
återtar fordonet den inställda hastig-heten.
Använda farthållaren i backar
Växellådan kan växla ned i backar för
att den inställda hastigheten ska bibe-hållas.OBS!
Farthållaren håller jämn hastighet
både i upp- och nerförsbackar. En
viss ändring av hastigheten är nor-
mal i mindre backar.
I branta backar kan det bli en mer
markant ökning eller minskning av
hastigheten och det kan då vara
bättre att inte använda farthållaren.
VARNING!
Det kan vara farligt att köra med
inkopplad farthållare då systemet
inte kan hålla en jämn fart. Fordo-
net kan gå för fort för körförhållan­
dena, så att du tappar kontrollen
över fordonet och råka ut för en
olycka. Använd inte den automa-
tiska farthållaren i tät trafik eller på
krokiga, snötäckta eller hala vägar.
PARKSENSE® BAKRE
PARKERINGSASSIS-
TANSSYSTEM (för de
versioner/marknader där
denna funktion finns)
ParkSense® bakre parkeringsassis-
tanssystem indikerar avståndet mel-
lan fordonens bakdel och bakomva-
rande hinder både visuellt och med
ljud vid backning, t.ex. under en par-
keringsmanöver. Se Försiktighetsåt­
gärder då parkeringsassistanssyste-
met används för information om
systemets begränsningar och för re-
kommendationer.
När tändningen vrids till ON/RUN
(på/körning) står parkeringsassistan-
sen kvar i det läge (aktiverad eller
avaktiverad) som den var inställd på
när tändningen senast var påslagen.
Parkeringsassistansen kan bara akti-
veras när backväxeln är ilagd. Om
parkeringsassistansen är aktiverad i
det här växelläget förblir systemet ak-
tivt tills fordonets hastighet ökas till
ca 18 km/tim eller högre. Systemet
aktiveras igen om fordonets hastighet
sänks till lägre än c:a 16 km/tim.
127

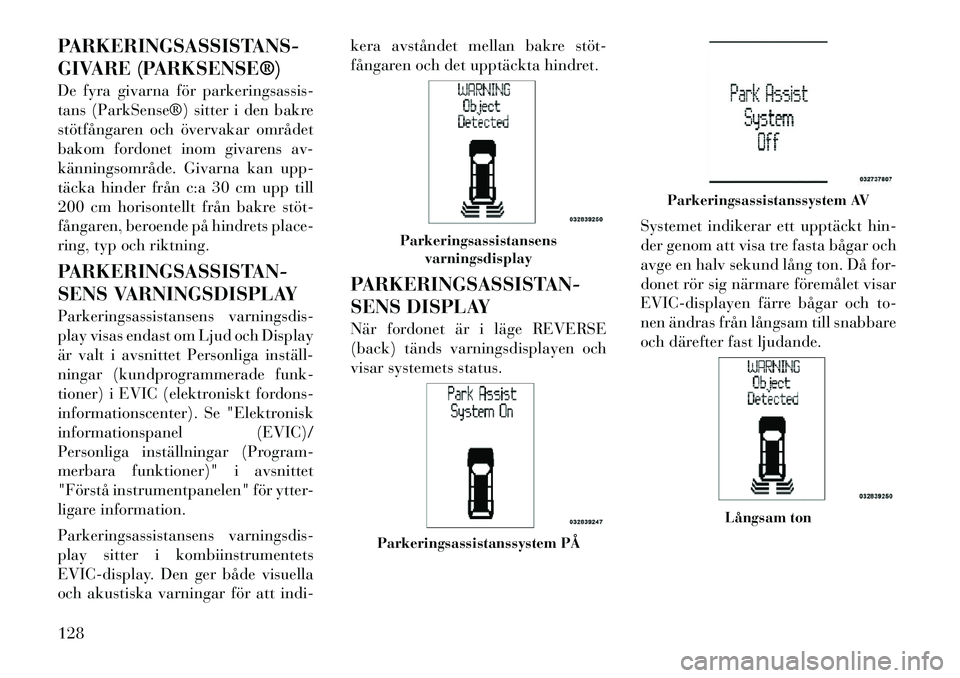

PARKERINGSASSISTANS-
GIVARE (PARKSENSE®)
De fyra givarna för parkeringsassis-
tans (ParkSense®) sitter i den bakre
stötfångaren och övervakar området
bakom fordonet inom givarens av-
känningsområde. Givarna kan upp-
täcka hinder från c:a 30 cm upp till
200 cm horisontellt från bakre stöt­
fångaren, beroende på hindrets place-
ring, typ och riktning.
PARKERINGSASSISTAN-
SENS VARNINGSDISPLAY
Parkeringsassistansens varningsdis-
play visas endast om Ljud och Display
är valt i avsnittet Personliga inställ­
ningar (kundprogrammerade funk-
tioner) i EVIC (elektroniskt fordons-
informationscenter). Se "Elektronisk
informationspanel (EVIC)/
Personliga inställningar (Program-
merbara funktioner)" i avsnittet
"Förstå instrumentpanelen" för ytter-
ligare information.
Parkeringsassistansens varningsdis-
play sitter i kombiinstrumentets
EVIC-display. Den ger både visuella
och akustiska varningar för att indi-kera avståndet mellan bakre stöt­
fångaren och det upptäckta hindret.
PARKERINGSASSISTAN-
SENS DISPLAY
När fordonet är i läge REVERSE
(back) tänds varningsdisplayen och
visar systemets status.
Systemet indikerar ett upptäckt hin-
der genom att visa tre fasta bågar och
avge en halv sekund lång ton. Då for-
donet rör sig närmare föremålet visar
EVIC-displayen färre bågar och to-
nen ändras från långsam till snabbare
och därefter fast ljudande.
Parkeringsassistansens
varningsdisplay
Parkeringsassistanssystem PÅ
Parkeringsassistanssystem AV
Långsam ton
128

Fordonet är nära ett föremål när
EVIC-displayen visar en blinkandebåge och en fast ljudande ton hörs.

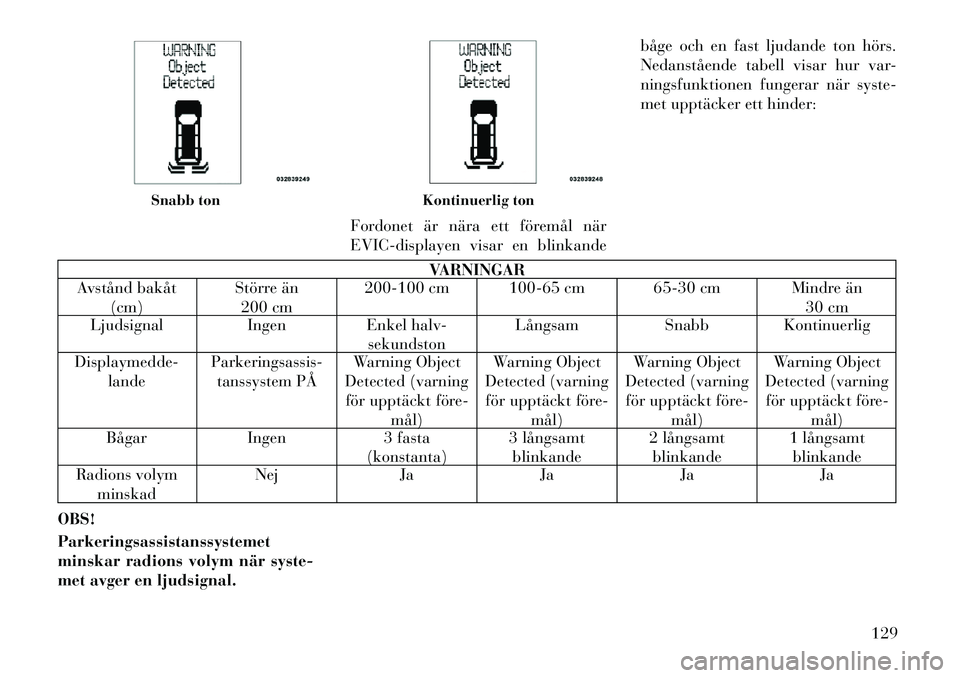

Nedanstående tabell visar hur var-
ningsfunktionen fungerar när syste-
met upptäcker ett hinder:
VARNINGAR
Avstånd bakåt
(cm) Större än
200 cm 200-100 cm 100-65 cm 65-30 cm Mindre än
30 cm
Ljudsignal Ingen Enkel halv-
sekundstonLångsam Snabb Kontinuerlig
Displaymedde- lande Parkeringsassis-
tanssystem PÅ Warning Object
Detected (varning för upptäckt före- mål) Warning Object
Detected (varning för upptäckt före- mål) Warning Object
Detected (varning för upptäckt före- mål) Warning Object
Detected (varning för upptäckt före- mål)
Bågar Ingen 3 fasta
(konstanta)3 långsamt
blinkande 2 långsamt
blinkande 1 långsamt
blinkande
Radions volym
minskad Nej Ja Ja Ja Ja
OBS! Parkeringsassistanssystemet
minskar radions volym när syste-
met avger en ljudsignal.
Snabb ton
Kontinuerlig ton
129

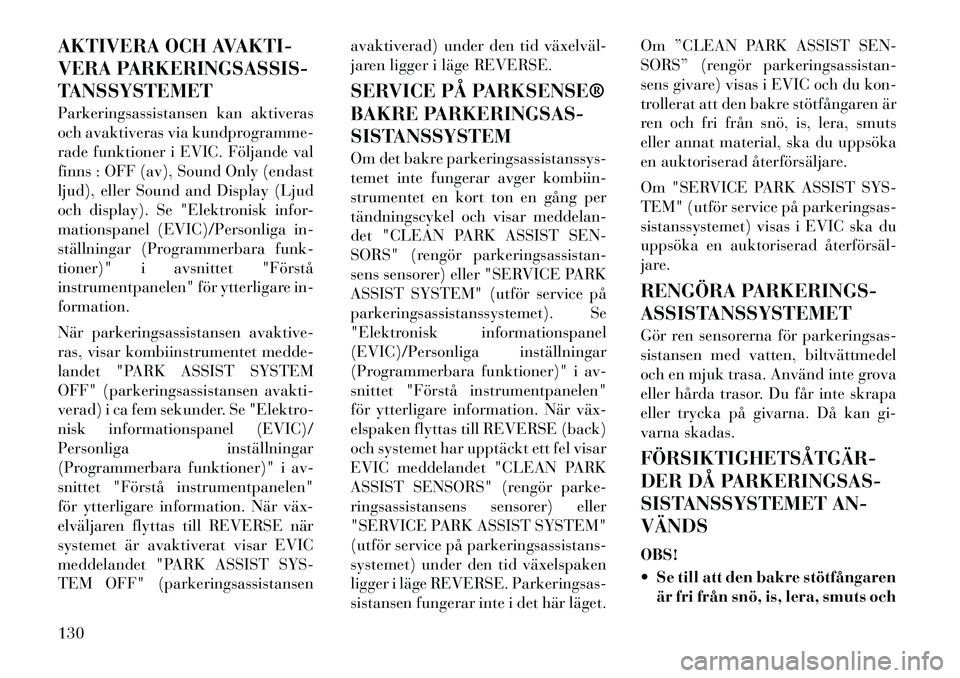

AKTIVERA OCH AVAKTI-
VERA PARKERINGSASSIS-
TANSSYSTEMET
Parkeringsassistansen kan aktiveras
och avaktiveras via kundprogramme-
rade funktioner i EVIC. Följande val
finns : OFF (av), Sound Only (endast
ljud), eller Sound and Display (Ljud
och display). Se "Elektronisk infor-
mationspanel (EVIC)/Personliga in-
ställningar (Programmerbara funk-
tioner)" i avsnittet "Förstå
instrumentpanelen" för ytterligare in-formation.
När parkeringsassistansen avaktive-
ras, visar kombiinstrumentet medde-
landet "PARK ASSIST SYSTEM
OFF" (parkeringsassistansen avakti-
verad) i ca fem sekunder. Se "Elektro-
nisk informationspanel (EVIC)/
Personliga inställningar
(Programmerbara funktioner)" i av-
snittet "Förstå instrumentpanelen"
för ytterligare information. När väx­
elväljaren flyttas till REVERSE när
systemet är avaktiverat visar EVIC
meddelandet "PARK ASSIST SYS-
TEM OFF" (parkeringsassistansenavaktiverad) under den tid växelväl­
jaren ligger i läge REVERSE.
SERVICE PÅ PARKSENSE®
BAKRE PARKERINGSAS-
SISTANSSYSTEM
Om det bakre parkeringsassistanssys-
temet inte fungerar avger kombiin-
strumentet en kort ton en gång per
tändningscykel och visar meddelan-
det "CLEAN PARK ASSIST SEN-
SORS" (rengör parkeringsassistan-
sens sensorer) eller "SERVICE PARK
ASSIST SYSTEM" (utför service på
parkeringsassistanssystemet). Se
"Elektronisk informationspanel
(EVIC)/Personliga inställningar
(Programmerbara funktioner)" i av-
snittet "Förstå instrumentpanelen"
för ytterligare information. När väx­
elspaken flyttas till REVERSE (back)
och systemet har upptäckt ett fel visar
EVIC meddelandet "CLEAN PARK
ASSIST SENSORS" (rengör parke-
ringsassistansens sensorer) eller
"SERVICE PARK ASSIST SYSTEM"
(utför service på parkeringsassistans-
systemet) under den tid växelspaken
ligger i läge REVERSE. Parkeringsas-
sistansen fungerar inte i det här läget.Om ”CLEAN PARK ASSIST SEN-
SORS” (rengör parkeringsassistan-
sens givare) visas i EVIC och du kon-
trollerat att den bakre stötfångaren är
ren och fri från snö, is, lera, smuts
eller annat material, ska du uppsöka
en auktoriserad återförsäljare.
Om "SERVICE PARK ASSIST SYS-
TEM" (utför service på parkeringsas-
sistanssystemet) visas i EVIC ska du
uppsöka en auktoriserad återförsäl­
jare.
RENGÖRA PARKERINGS-
ASSISTANSSYSTEMET
Gör ren sensorerna för parkeringsas-
sistansen med vatten, biltvättmedel
och en mjuk trasa. Använd inte grova
eller hårda trasor. Du får inte skrapa
eller trycka på givarna. Då kan gi-
varna skadas. FÖRSIKTIGHETSÅTGÄR­
DER DÅ PARKERINGSAS-
SISTANSSYSTEMET AN-VÄNDS OBS!
 Se till att den bakre stötfångaren
är fri från snö, is, lera, smuts och
130
