2012 FIAT FREEMONT Notice d'entretien (in French)

Le non-respect des étapes du programme
de maintenance peut entraîner des dé­
gâts au véhicule.
Contrôles réguliers
Tous les 1 000 km ou avant les longs voyages, contrôlez
et effectuez si nécessaire l'appoint des éléments sui-
vants :
• liquide de refroidissement moteur, liquide de frein, liquide de lave-glace avant et liquide de direction
assistée ;
• pression et état des pneus ;
• fonctionnement du système d'éclairage (projecteurs, clignotants, feux de détresse, etc.) ;
• fonctionnement de l'essuie-glace avant/système de lave-glace, position et usure des balais d'essuie-glace
de pare-brise/essuie-glace arrière ;
• Vérifiez et effectuez l'appoint, le cas échéant, du niveau d'huile moteur tous les 3 000 km.
Utilisation de la voiture dans des conditions
difficiles
Si vous utilisez la voiture principalement dans l'une des
conditions suivantes :
• remorquage de caravane ou remorque ;
• routes poussiéreuses ;
• voyages courts (moins de 7 ou 8 km) et répétés à des températures inférieures à zéro ; • ralenti moteur fréquent, longues distances parcou-
rues à petite vitesse ou inactivité à long terme,
effectuez les inspections suivantes plus fréquemment
qu'indiqué dans le Programme de maintenance ;
• vérifiez l'état et de l'usure des plaquettes de disque de frein avant ;
• vérifiez la propreté des loquets du capot, de même que la propreté et la lubrification des tringleries ;
• vérifiez visuellement l'état : du moteur, de la trans- mission, des tuyaux et des tubes (échappement,
carburant, freins), des pièces en caoutchouc (souf-
flets, manchons, etc.) ;
• vérifiez la charge de la batterie et le niveau de liquide (électrolyte) ;
• vérifiez visuellement l'état des courroies d'entraîne

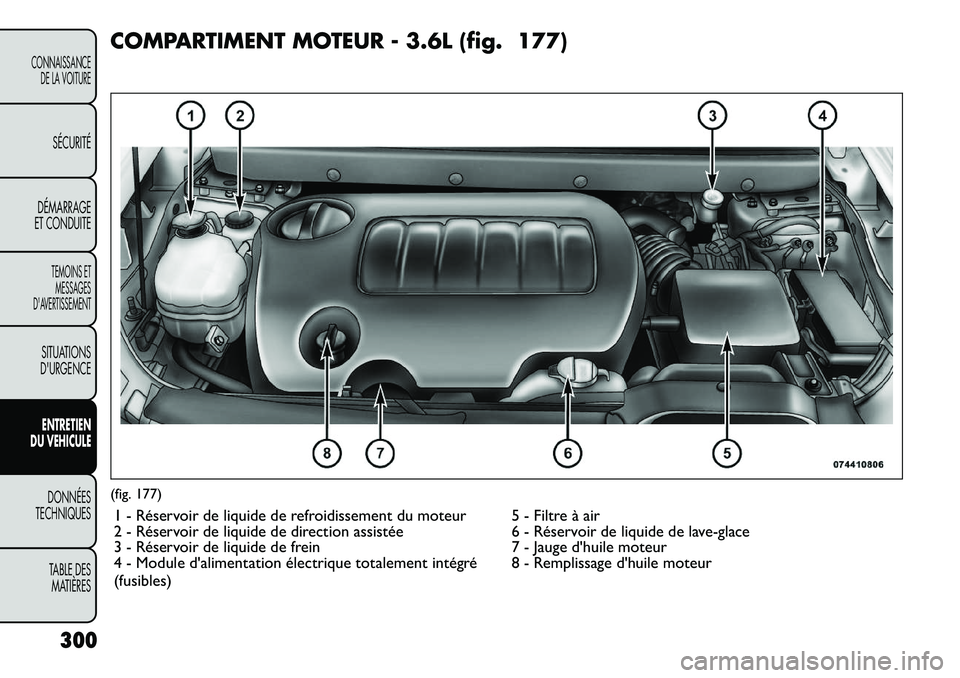

COMPARTIMENT MOTEUR - 3.6L (fig. 177)(fig. 177)1 - Réservoir de liquide de refroidissement du moteur 5 - Filtre à air
2 - Réservoir de liquide de direction assistée 6 - Réservoir de liquide de lave-glace
3 - Réservoir de liquide de frein 7 - Jauge d'huile moteur
4 - Module d'alimentation électrique totalement intégré (fusibles) 8 - Remplissage d'huile moteur
300
CONNAISSANCE DE LA VOITURE
SÉCURITÉ
DÉMARRAGE
ET CONDUITETEMOINS ET MESSAGES
D'AVERTISSEMENTSITUATIONS
D'URGENCEENTRETIEN
DU VEHICULEDONNÉES
TECHNIQUES
TABLE DESMATIÈRES

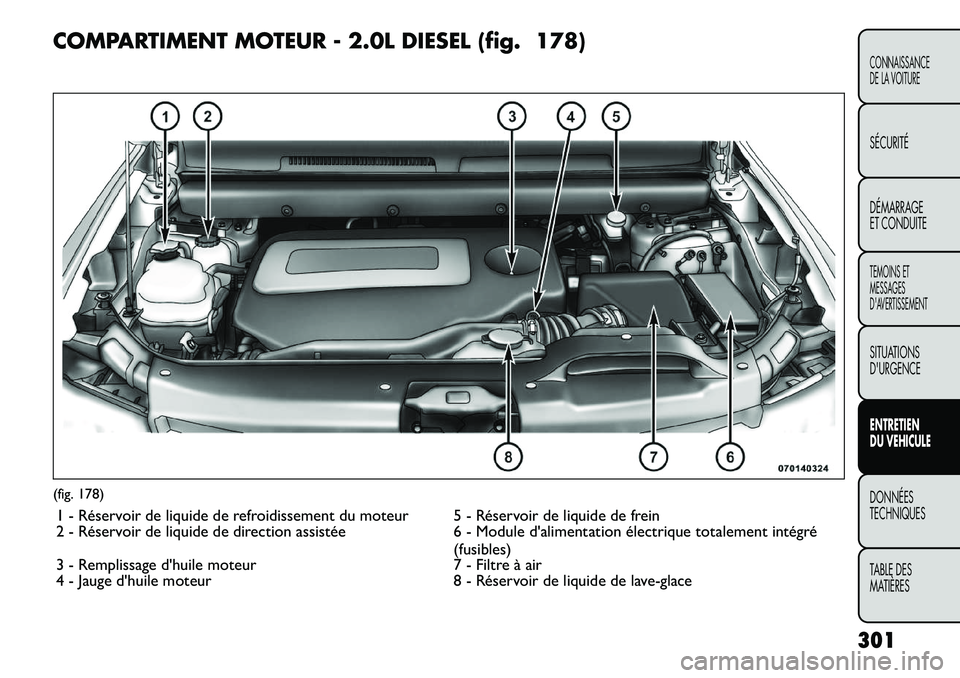

COMPARTIMENT MOTEUR - 2.0L DIESEL (fig. 178)(fig. 178)1 - Réservoir de liquide de refroidissement du moteur 5 - Réservoir de liquide de frein
2 - Réservoir de liquide de direction assistée 6 - Module d'alimentation électrique totalement intégré (fusibles)
3 - Remplissage d'huile moteur 7 - Filtre à air
4 - Jauge d'huile moteur 8 - Réservoir de liquide de lave-glace
301
CONNAISSANCE
DE LA VOITURESÉCURITÉ
DÉMARRAGE
ET CONDUITETEMOINS ET
MESSAGES
D'AVERTISSEMENTSITUATIONSD'URGENCEENTRETIEN
DU VEHICULEDONNÉES TECHNIQUES
TABLE DES
MATIÈRES

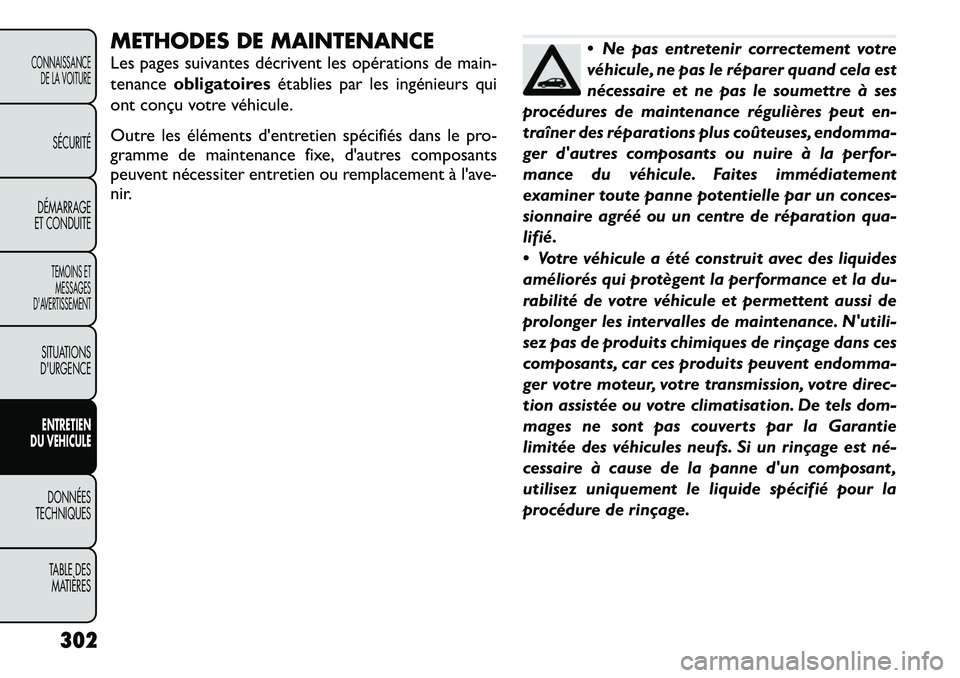

METHODES DE MAINTENANCE
Les pages suivantes décrivent les opérations de main-
tenanceobligatoires établies par les ingénieurs qui
ont conçu votre véhicule.
Outre les éléments d'entretien spécifiés dans le pro-
gramme de maintenance fixe, d'autres composants
peuvent nécessiter entretien ou remplacement à l'ave-
nir.
 Ne pas entretenir correctement votre
véhicule, ne pas le réparer quand cela est
nécessaire et ne pas le soumettre à ses
procédures de maintenance régulières peut en-
traîner des réparations plus coûteuses, endomma-
ger d'autres composants ou nuire à la perfor-
mance du véhicule. Faites immédiatement
examiner toute panne potentielle par un conces-
sionnaire agréé ou un centre de réparation qua-
lifié.
 Votre véhicule a été construit avec des liquides
améliorés qui protègent la performance et la du-
rabilité de votre véhicule et permettent aussi de
prolonger les intervalles de maintenance. N'utili-
sez pas de produits chimiques de rinçage dans ces
composants, car ces produits peuvent endomma-
ger votre moteur, votre transmission, votre direc-
tion assistée ou votre climatisation. De tels dom-
mages ne sont pas couverts par la Garantie
limitée des véhicules neufs. Si un rinçage est né­
cessaire à cause de la panne d'un composant ,
utilisez uniquement le liquide spécifié pour la
procédure de rinçage.
302
CONNAISSANCE DE LA VOITURE
SÉCURITÉ
DÉMARRAGE
ET CONDUITETEMOINS ET MESSAGES
D'AVERTISSEMENTSITUATIONS
D'URGENCEENTRETIEN
DU VEHICULEDONNÉES
TECHNIQUES
TABLE DESMATIÈRES

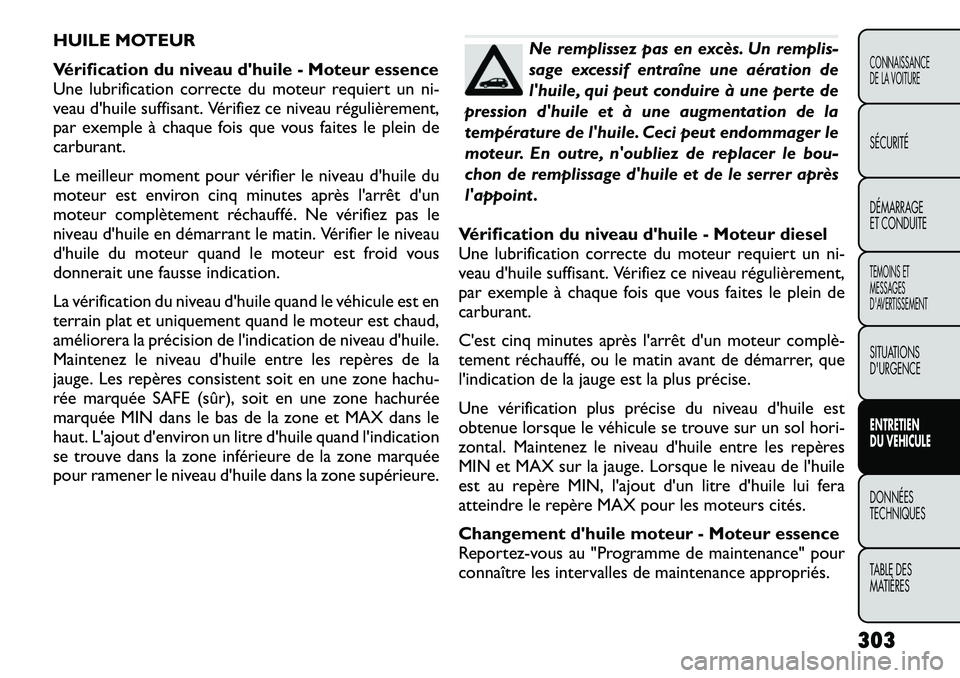

HUILE MOTEUR
Vérification du niveau d'huile - Moteur essence
Une lubrification correcte du moteur requiert un ni-
veau d'huile suffisant. Vérifiez ce niveau régulièrement,
par exemple à chaque fois que vous faites le plein decarburant.
Le meilleur moment pour vérifier le niveau d'huile du
moteur est environ cinq minutes après l'arrêt d'un
moteur complètement réchauffé. Ne vérifiez pas le
niveau d'huile en démarrant le matin. Vérifier le niveau
d'huile du moteur quand le moteur est froid vous
donnerait une fausse indication.
La vérification du niveau d'huile quand le véhicule est en
terrain plat et uniquement quand le moteur est chaud,
améliorera la précision de l'indication de niveau d'huile.
Maintenez le niveau d'huile entre les repères de la
jauge. Les repères consistent soit en une zone hachu-
rée marquée SAFE (sûr), soit en une zone hachurée
marquée MIN dans le bas de la zone et MAX dans le
haut. L'ajout d'environ un litre d'huile quand l'indication
se trouve dans la zone inférieure de la zone marquée
pour ramener le niveau d'huile dans la zone supérieure.
Ne remplissez pas en excès. Un remplis-
sage excessif entraîne une aération de
l'huile, qui peut conduire à une perte de
pression d'huile et à une augmentation de la
température de l'huile. Ceci peut endommager le
moteur. En outre, n'oubliez de replacer le bou-
chon de remplissage d'huile et de le serrer après
l'appoint .
Vérification du niveau d'huile - Moteur diesel
Une lubrification correcte du moteur requiert un ni-
veau d'huile suffisant. Vérifiez ce niveau régulièrement,
par exemple à chaque fois que vous faites le plein decarburant.
C'est cinq minutes après l'arrêt d'un moteur complè

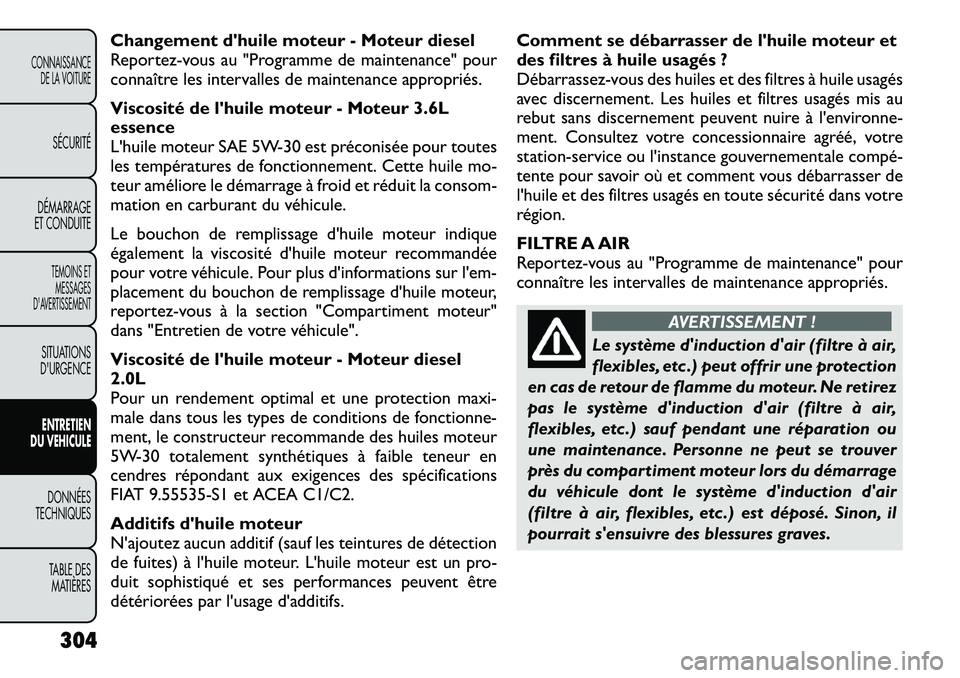

Changement d'huile moteur - Moteur diesel
Reportez-vous au "Programme de maintenance" pour
connaître les intervalles de maintenance appropriés.
Viscosité de l'huile moteur - Moteur 3.6L essence
L'huile moteur SAE 5W-30 est préconisée pour toutes
les températures de fonctionnement. Cette huile mo-
teur améliore le démarrage à froid et réduit la consom-
mation en carburant du véhicule.
Le bouchon de remplissage d'huile moteur indique
également la viscosité d'huile moteur recommandée
pour votre véhicule. Pour plus d'informations sur l'em-
placement du bouchon de remplissage d'huile moteur,
reportez-vous à la section "Compartiment moteur"
dans "Entretien de votre véhicule".
Viscosité de l'huile moteur - Moteur diesel 2.0L
Pour un rendement optimal et une protection maxi-
male dans tous les types de conditions de fonctionne-
ment, le constructeur recommande des huiles moteur
5W-30 totalement synthétiques à faible teneur en
cendres répondant aux exigences des spécifications
FIAT 9.55535-S1 et ACEA C1/C2.
Additifs d'huile moteur
N'ajoutez aucun additif (sauf les teintures de détection
de fuites) à l'huile moteur. L'huile moteur est un pro-
duit sophistiqué et ses performances peuvent être
détériorées par l'usage d'additifs.Comment se débarrasser de l'huile moteur et
des filtres à huile usagés ?
Débarrassez-vous des huiles et des filtres à huile usagés
avec discernement. Les huiles et filtres usagés mis au
rebut sans discernement peuvent nuire à l'environne-
ment. Consultez votre concessionnaire agréé, votre
station-service ou l'instance gouvernementale compé

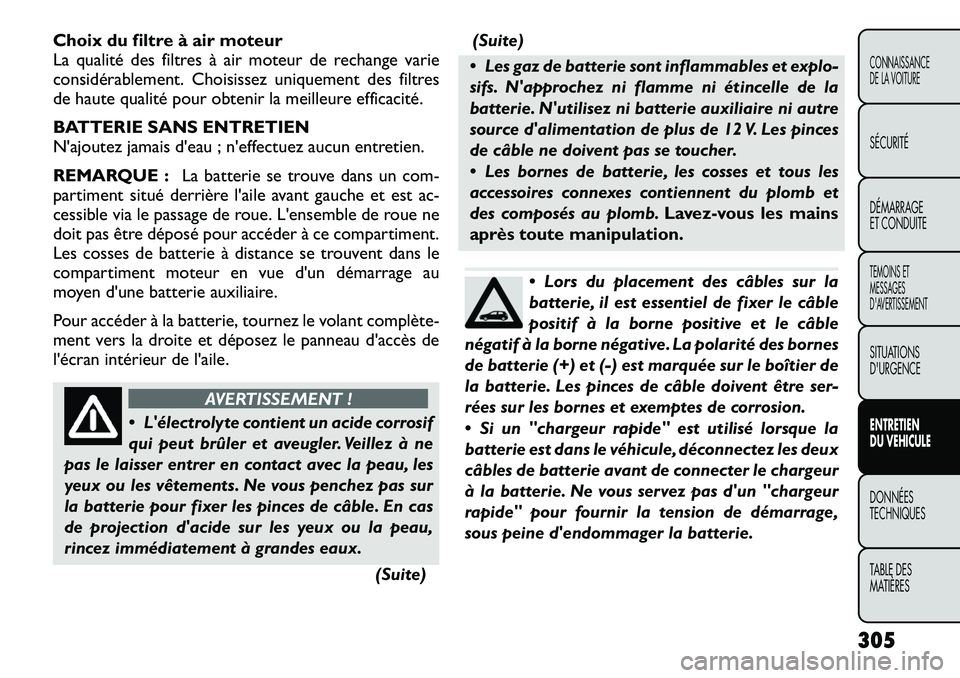

Choix du filtre à air moteur
La qualité des filtres à air moteur de rechange varie
considérablement. Choisissez uniquement des filtres
de haute qualité pour obtenir la meilleure efficacité.
BATTERIE SANS ENTRETIEN
N'ajoutez jamais d'eau ; n'effectuez aucun entretien.
REMARQUE :La batterie se trouve dans un com-
partiment situé derrière l'aile avant gauche et est ac-
cessible via le passage de roue. L'ensemble de roue ne
doit pas être déposé pour accéder à ce compartiment.
Les cosses de batterie à distance se trouvent dans le
compartiment moteur en vue d'un démarrage au
moyen d'une batterie auxiliaire.
Pour accéder à la batterie, tournez le volant complète-
ment vers la droite et déposez le panneau d'accès de
l'écran intérieur de l'aile.
AVERTISSEMENT !
 L'électrolyte contient un acide corrosif
qui peut brûler et aveugler. Veillez à ne
pas le laisser entrer en contact avec la peau, les
yeux ou les vêtements. Ne vous penchez pas sur
la batterie pour fixer les pinces de câble. En cas
de projection d'acide sur les yeux ou la peau,
rincez immédiatement à grandes eaux.
(Suite)(Suite)
 Les gaz de batterie sont inflammables et explo-
sifs. N'approchez ni flamme ni étincelle de la
batterie. N'utilisez ni batterie auxiliaire ni autre
source d'alimentation de plus de 12 V. Les pinces
de câble ne doivent pas se toucher.
 Les bornes de batterie, les cosses et tous les
accessoires connexes contiennent du plomb et
des composés au plomb. Lavez-vous les mains
après toute manipulation.
 Lors du placement des câbles sur la
batterie, il est essentiel de fixer le câble
positif à la borne positive et le câble
négatif à la borne négative. La polarité des bornes
de batterie (+) et (-) est marquée sur le boîtier de
la batterie. Les pinces de câble doivent être ser-
rées sur les bornes et exemptes de corrosion.
 Si un "chargeur rapide" est utilisé lorsque la
batterie est dans le véhicule, déconnectez les deux
câbles de batterie avant de connecter le chargeur
à la batterie. Ne vous servez pas d'un "chargeur
rapide" pour fournir la tension de démarrage,
sous peine d'endommager la batterie.
305
CONNAISSANCE
DE LA VOITURESÉCURITÉ
DÉMARRAGE
ET CONDUITETEMOINS ET
MESSAGES
D'AVERTISSEMENTSITUATIONSD'URGENCEENTRETIEN
DU VEHICULEDONNÉES TECHNIQUES
TABLE DES
MATIÈRES

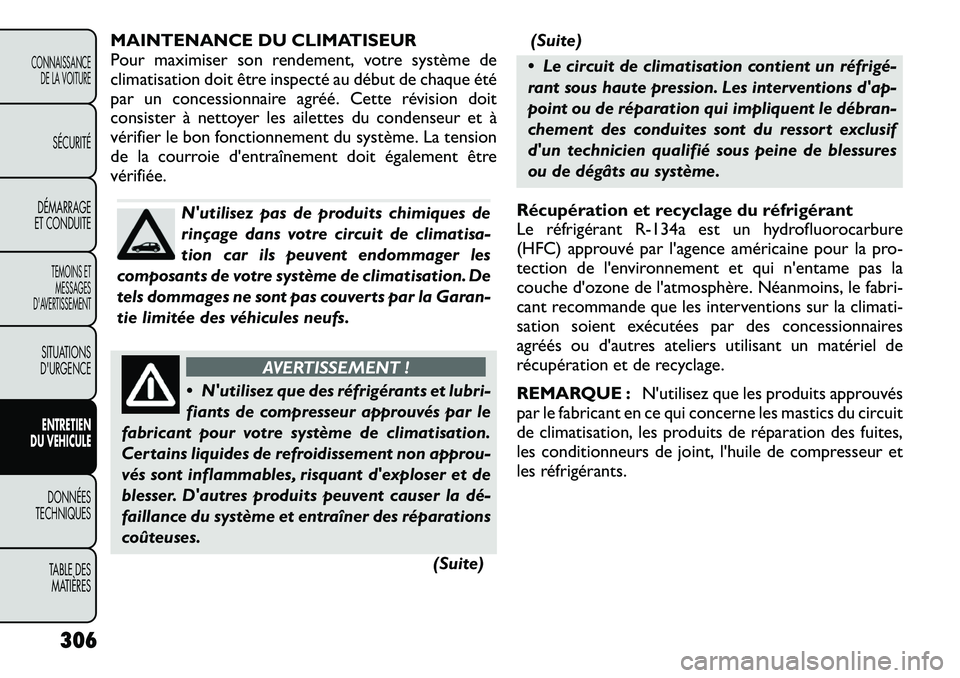

MAINTENANCE DU CLIMATISEUR
Pour maximiser son rendement, votre système de
climatisation doit être inspecté au début de chaque été
par un concessionnaire agréé. Cette révision doit
consister à nettoyer les ailettes du condenseur et à
vérifier le bon fonctionnement du système. La tension
de la courroie d'entraînement doit également être
vérifiée.
N'utilisez pas de produits chimiques de
rinçage dans votre circuit de climatisa-
tion car ils peuvent endommager les
composants de votre système de climatisation. De
tels dommages ne sont pas couverts par la Garan-
tie limitée des véhicules neufs.
AVERTISSEMENT !
 N'utilisez que des réfrigérants et lubri-
fiants de compresseur approuvés par le
fabricant pour votre système de climatisation.
Certains liquides de refroidissement non approu-
vés sont inflammables, risquant d'exploser et de
blesser. D'autres produits peuvent causer la dé­
faillance du système et entraîner des réparations
coûteuses.
(Suite)(Suite)
 Le circuit de climatisation contient un réfrigé­
rant sous haute pression. Les interventions d'ap-
point ou de réparation qui impliquent le débran-
chement des conduites sont du ressort exclusif
d'un technicien qualifié sous peine de blessures
ou de dégâts au système.
Récupération et recyclage du réfrigérant
Le réfrigérant R-134a est un hydrofluorocarbure
(HFC) approuvé par l'agence américaine pour la pro-
tection de l'environnement et qui n'entame pas la
couche d'ozone de l'atmosphère. Néanmoins, le fabri-
cant recommande que les interventions sur la climati-
sation soient exécutées par des concessionnaires
agréés ou d'autres ateliers utilisant un matériel de
récupération et de recyclage.
REMARQUE : N'utilisez que les produits approuvés
par le fabricant en ce qui concerne les mastics du circuit
de climatisation, les produits de réparation des fuites,
les conditionneurs de joint, l'huile de compresseur et
les réfrigérants.
306
CONNAISSANCE DE LA VOITURE
SÉCURITÉ
DÉMARRAGE
ET CONDUITETEMOINS ET MESSAGES
D'AVERTISSEMENTSITUATIONS
D'URGENCEENTRETIEN
DU VEHICULEDONNÉES
TECHNIQUES
TABLE DESMATIÈRES
