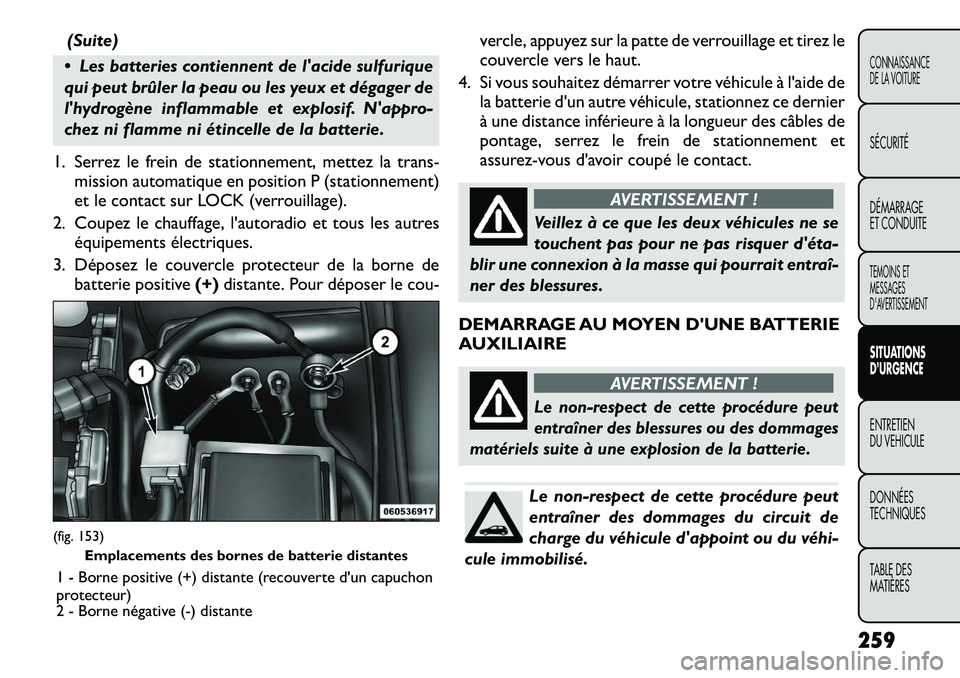

(Suite)
 Les batteries contiennent de l'acide sulfurique
qui peut brûler la peau ou les yeux et dégager de
l'hydrogène inflammable et explosif. N'appro-
chez ni flamme ni étincelle de la batterie.
1. Serrez le frein de stationnement, mettez la trans- mission automatique en position P (stationnement)
et le contact sur LOCK (verrouillage).
2. Coupez le chauffage, l'autoradio et tous les autres équipements électriques.
3. Déposez le couvercle protecteur de la borne de batterie positive (+)distante. Pour déposer le cou- vercle, appuyez sur la patte de verrouillage et tirez le
couvercle vers le haut.
4. Si vous souhaitez démarrer votre véhicule à l'aide de la batterie d'un autre véhicule, stationnez ce dernier
à une distance inférieure à la longueur des câbles de
pontage, serrez le frein de stationnement et
assurez-vous d'avoir coupé le contact.
AVERTISSEMENT !
Veillez à ce que les deux véhicules ne se
touchent pas pour ne pas risquer d'éta­
blir une connexion à la masse qui pourrait entraî­
ner des blessures.
DEMARRAGE AU MOYEN D'UNE BATTERIE
AUXILIAIRE
AVERTISSEMENT !
Le non-respect de cette procédure peut
entraîner des blessures ou des dommages
matériels suite à une explosion de la batterie.Le non-respect de cette procédure peut
entraîner des dommages du circuit de
charge du véhicule d'appoint ou du véhi­
cule immobilisé.
(fig. 153) Emplacements des bornes de batterie distantes
1 - Borne positive (+) distante (recouverte d'un capuchon
protecteur)
2 - Borne négative (-) distante
259
CONNAISSANCE
DE LA VOITURESÉCURITÉ
DÉMARRAGE
ET CONDUITETEMOINS ET
MESSAGES
D'AVERTISSEMENTSITUATIONS D'URGENCEENTRETIEN
DU VEHICULE DONNÉES TECHNIQUES
TABLE DES
MATIÈRES

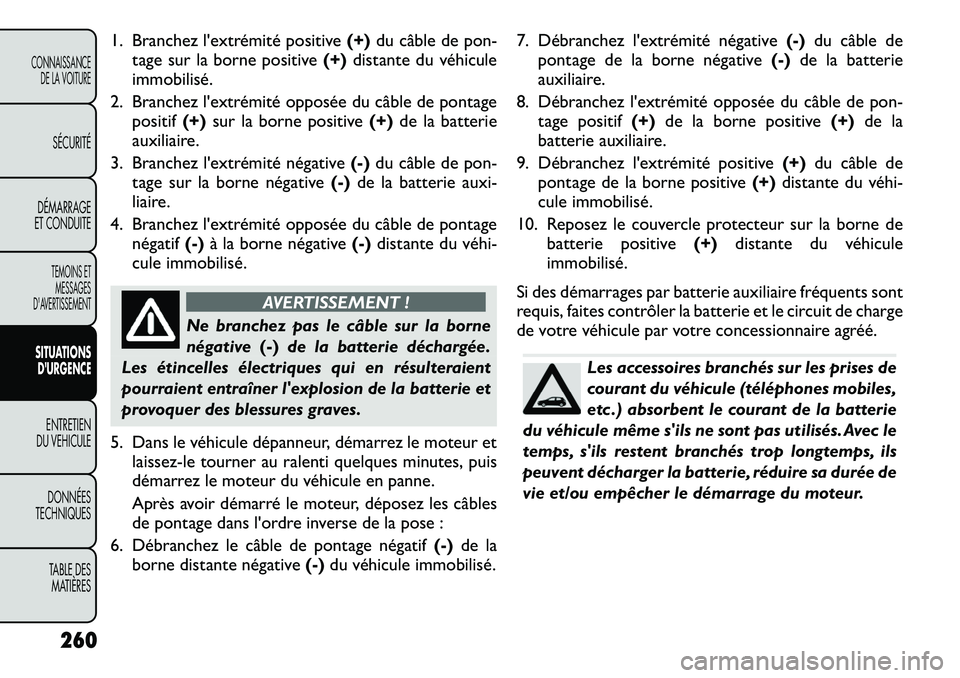

1. Branchez l'extrémité positive(+)du câble de pon-
tage sur la borne positive (+)distante du véhicule
immobilisé.
2. Branchez l'extrémité opposée du câble de pontage positif (+)sur la borne positive (+)de la batterie
auxiliaire.
3. Branchez l'extrémité négative (-)du câble de pon-
tage sur la borne négative (-)de la batterie auxi-
liaire.
4. Branchez l'extrémité opposée du câble de pontage négatif (-)à la borne négative (-)distante du véhi

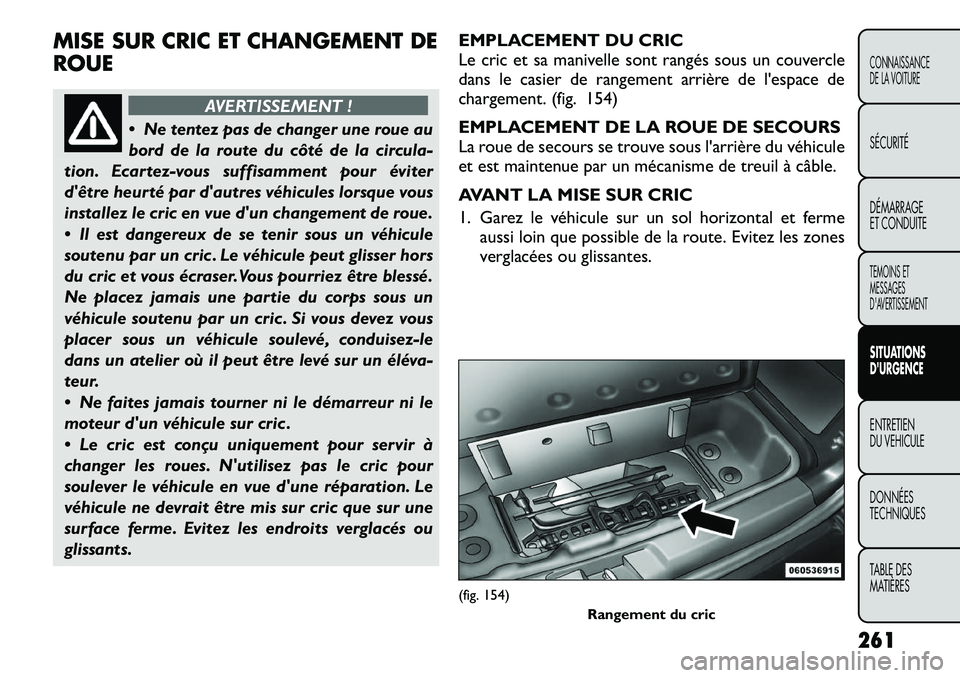

MISE SUR CRIC ET CHANGEMENT DE ROUE
AVERTISSEMENT !
 Ne tentez pas de changer une roue au
bord de la route du côté de la circula-
tion. Ecartez-vous suffisamment pour éviter
d'être heurté par d'autres véhicules lorsque vous
installez le cric en vue d'un changement de roue.
 Il est dangereux de se tenir sous un véhicule
soutenu par un cric . Le véhicule peut glisser hors
du cric et vous écraser.Vous pourriez être blessé.
Ne placez jamais une partie du corps sous un
véhicule soutenu par un cric . Si vous devez vous
placer sous un véhicule soulevé, conduisez-le
dans un atelier où il peut être levé sur un éléva-
teur.
 Ne faites jamais tourner ni le démarreur ni le
moteur d'un véhicule sur cric .
 Le cric est conçu uniquement pour servir à
changer les roues. N'utilisez pas le cric pour
soulever le véhicule en vue d'une réparation. Le
véhicule ne devrait être mis sur cric que sur une
surface ferme. Evitez les endroits verglacés ou
glissants. EMPLACEMENT DU CRIC
Le cric et sa manivelle sont rangés sous un couvercle
dans le casier de rangement arrière de l'espace de
chargement. (fig. 154)
EMPLACEMENT DE LA ROUE DE SECOURS
La roue de secours se trouve sous l'arrière du véhicule
et est maintenue par un mécanisme de treuil à câble.
AVANT LA MISE SUR CRIC
1. Garez le véhicule sur un sol horizontal et ferme
aussi loin que possible de la route. Evitez les zones
verglacées ou glissantes.
(fig. 154)
Rangement du cric
261
CONNAISSANCE
DE LA VOITURESÉCURITÉ
DÉMARRAGE
ET CONDUITETEMOINS ET
MESSAGES
D'AVERTISSEMENTSITUATIONS D'URGENCEENTRETIEN
DU VEHICULE DONNÉES TECHNIQUES
TABLE DES
MATIÈRES

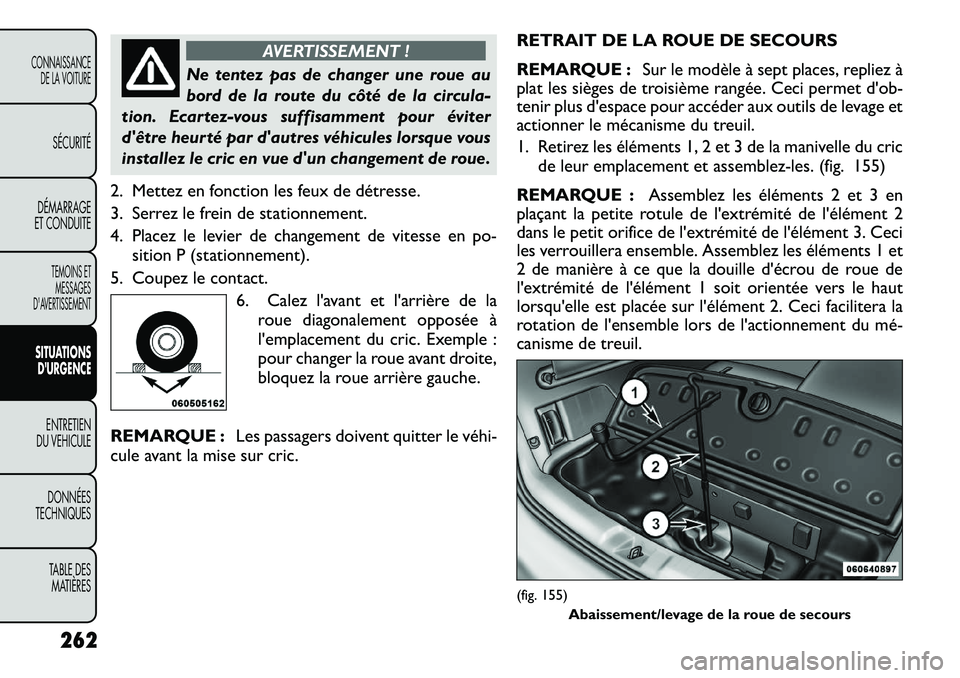

AVERTISSEMENT !
Ne tentez pas de changer une roue au
bord de la route du côté de la circula-
tion. Ecartez-vous suffisamment pour éviter
d'être heurté par d'autres véhicules lorsque vous
installez le cric en vue d'un changement de roue.
2. Mettez en fonction les feux de détresse.
3. Serrez le frein de stationnement.
4. Placez le levier de changement de vitesse en po- sition P (stationnement).
5. Coupez le contact. 6. Calez l'avant et l'arrière de laroue diagonalement opposée à
l'emplacement du cric. Exemple :
pour changer la roue avant droite,
bloquez la roue arrière gauche.
REMARQUE : Les passagers doivent quitter le véhi

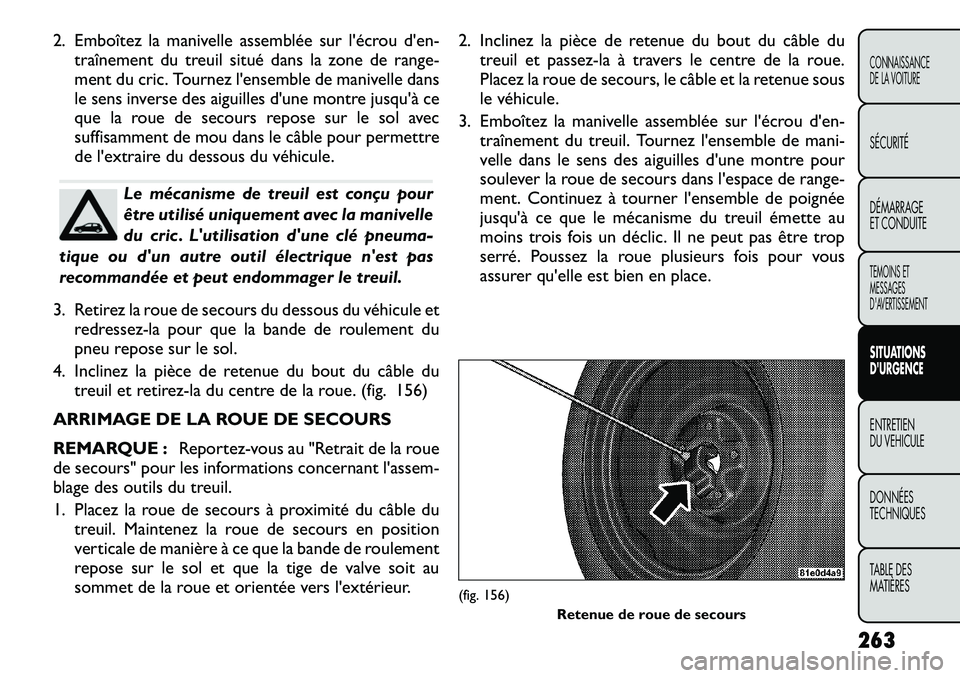

2. Emboîtez la manivelle assemblée sur l'écrou d'en-traînement du treuil situé dans la zone de range-
ment du cric. Tournez l'ensemble de manivelle dans
le sens inverse des aiguilles d'une montre jusqu'à ce
que la roue de secours repose sur le sol avec
suffisamment de mou dans le câble pour permettre
de l'extraire du dessous du véhicule.
Le mécanisme de treuil est conçu pour
être utilisé uniquement avec la manivelle
du cric . L'utilisation d'une clé pneuma-
tique ou d'un autre outil électrique n'est pas
recommandée et peut endommager le treuil.
3. Retirez la roue de secours du dessous du véhicule et redressez-la pour que la bande de roulement du
pneu repose sur le sol.
4. Inclinez la pièce de retenue du bout du câble du treuil et retirez-la du centre de la roue. (fig. 156)
ARRIMAGE DE LA ROUE DE SECOURS
REMARQUE : Reportez-vous au "Retrait de la roue
de secours" pour les informations concernant l'assem-
blage des outils du treuil.
1. Placez la roue de secours à proximité du câble du treuil. Maintenez la roue de secours en position
verticale de manière à ce que la bande de roulement
repose sur le sol et que la tige de valve soit au
sommet de la roue et orientée vers l'extérieur. 2. Inclinez la pièce de retenue du bout du câble du
treuil et passez-la à travers le centre de la roue.
Placez la roue de secours, le câble et la retenue sous
le véhicule.
3. Emboîtez la manivelle assemblée sur l'écrou d'en- traînement du treuil. Tournez l'ensemble de mani-
velle dans le sens des aiguilles d'une montre pour
soulever la roue de secours dans l'espace de range-
ment. Continuez à tourner l'ensemble de poignée
jusqu'à ce que le mécanisme du treuil émette au
moins trois fois un déclic. Il ne peut pas être trop
serré. Poussez la roue plusieurs fois pour vous
assurer qu'elle est bien en place.
(fig. 156) Retenue de roue de secours
263
CONNAISSANCE
DE LA VOITURESÉCURITÉ
DÉMARRAGE
ET CONDUITETEMOINS ET
MESSAGES
D'AVERTISSEMENTSITUATIONS D'URGENCEENTRETIEN
DU VEHICULE DONNÉES TECHNIQUES
TABLE DES
MATIÈRES

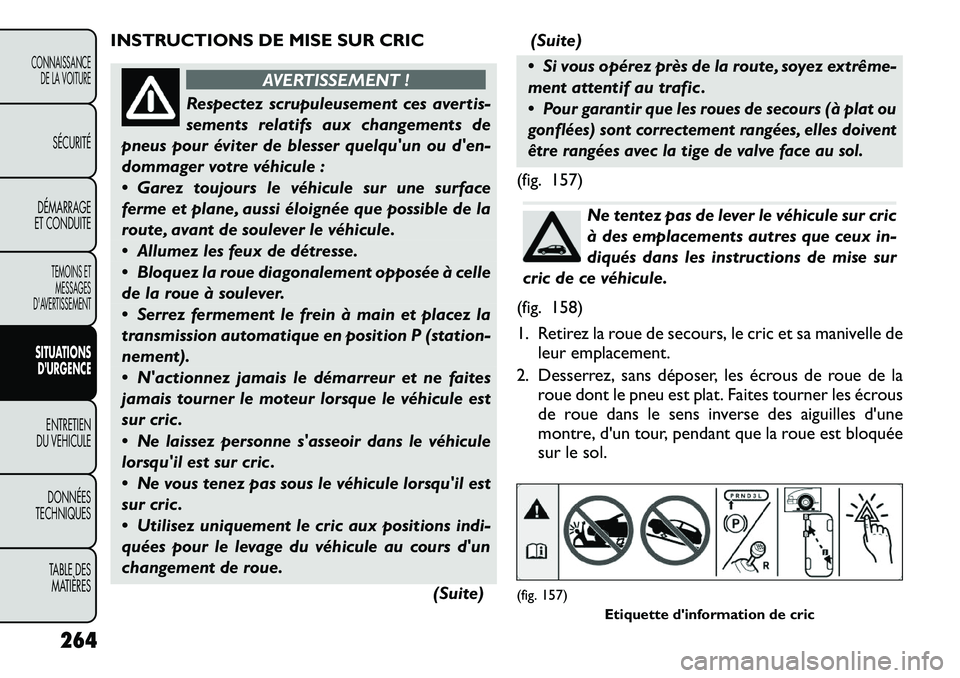

INSTRUCTIONS DE MISE SUR CRIC
AVERTISSEMENT !
Respectez scrupuleusement ces avertis-
sements relatifs aux changements de
pneus pour éviter de blesser quelqu'un ou d'en-
dommager votre véhicule :
 Garez toujours le véhicule sur une surface
ferme et plane, aussi éloignée que possible de la
route, avant de soulever le véhicule.
 Allumez les feux de détresse.
 Bloquez la roue diagonalement opposée à celle
de la roue à soulever.
 Serrez fermement le frein à main et placez la
transmission automatique en position P (station-
nement).
 N'actionnez jamais le démarreur et ne faites
jamais tourner le moteur lorsque le véhicule est
sur cric .
 Ne laissez personne s'asseoir dans le véhicule
lorsqu'il est sur cric .
 Ne vous tenez pas sous le véhicule lorsqu'il est
sur cric .
 Utilisez uniquement le cric aux positions indi-
quées pour le levage du véhicule au cours d'un
changement de roue.
(Suite)(Suite)
 Si vous opérez près de la route, soyez extrême-
ment attentif au trafic .
Pour garantir que les roues de secours (à plat ou
gonflées) sont correctement rangées, elles doivent
être rangées avec la tige de valve face au sol.
(fig. 157)
Ne tentez pas de lever le véhicule sur cric
à des emplacements autres que ceux in-
diqués dans les instructions de mise sur
cric de ce véhicule.
(fig. 158)
1. Retirez la roue de secours, le cric et sa manivelle de leur emplacement.
2. Desserrez, sans déposer, les écrous de roue de la roue dont le pneu est plat. Faites tourner les écrous
de roue dans le sens inverse des aiguilles d'une
montre, d'un tour, pendant que la roue est bloquée
sur le sol.
(fig. 157) Etiquette d'information de cric
264
CONNAISSANCE DE LA VOITURE
SÉCURITÉ
DÉMARRAGE
ET CONDUITETEMOINS ET MESSAGES
D'AVERTISSEMENT
SITUATIONS D'URGENCEENTRETIEN
DU VEHICULE
DONNÉES
TECHNIQUES
TABLE DESMATIÈRES

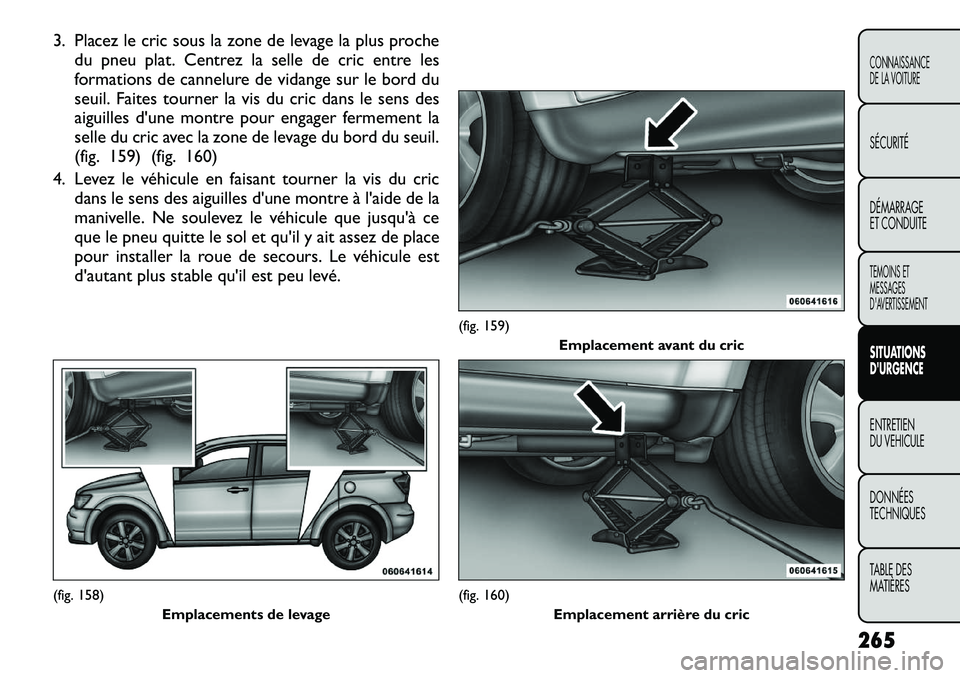

3. Placez le cric sous la zone de levage la plus prochedu pneu plat. Centrez la selle de cric entre les
formations de cannelure de vidange sur le bord du
seuil. Faites tourner la vis du cric dans le sens des
aiguilles d'une montre pour engager fermement la
selle du cric avec la zone de levage du bord du seuil.
(fig. 159) (fig. 160)
4. Levez le véhicule en faisant tourner la vis du cric dans le sens des aiguilles d'une montre à l'aide de la
manivelle. Ne soulevez le véhicule que jusqu'à ce
que le pneu quitte le sol et qu'il y ait assez de place
pour installer la roue de secours. Le véhicule est
d'autant plus stable qu'il est peu levé.(fig. 158)
Emplacements de levage
(fig. 159)Emplacement avant du cric(fig. 160)
Emplacement arrière du cric
265
CONNAISSANCE
DE LA VOITURESÉCURITÉ
DÉMARRAGE
ET CONDUITETEMOINS ET
MESSAGES
D'AVERTISSEMENTSITUATIONS D'URGENCEENTRETIEN
DU VEHICULE DONNÉES TECHNIQUES
TABLE DES
MATIÈRES

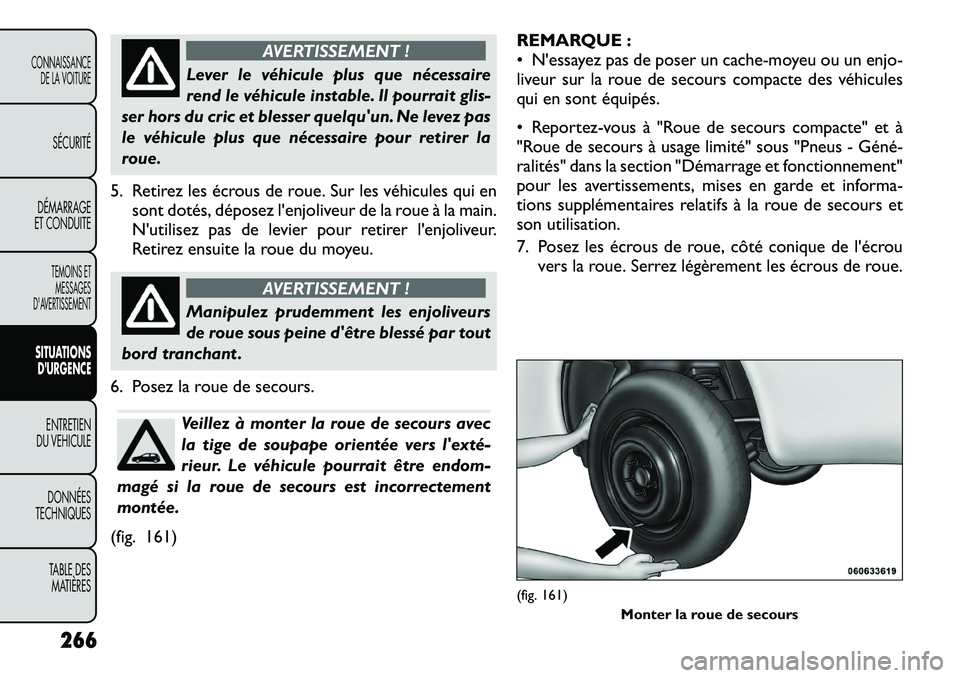

AVERTISSEMENT !
Lever le véhicule plus que nécessaire
rend le véhicule instable. Il pourrait glis-
ser hors du cric et blesser quelqu'un. Ne levez pas
le véhicule plus que nécessaire pour retirer la
roue.
5. Retirez les écrous de roue. Sur les véhicules qui en sont dotés, déposez l'enjoliveur de la roue à la main.
N'utilisez pas de levier pour retirer l'enjoliveur.
Retirez ensuite la roue du moyeu.
AVERTISSEMENT !
Manipulez prudemment les enjoliveurs
de roue sous peine d'être blessé par tout
bord tranchant .
6. Posez la roue de secours.Veillez à monter la roue de secours avec
la tige de soupape orientée vers l'exté­
rieur. Le véhicule pourrait être endom-
magé si la roue de secours est incorrectement
montée.
(fig. 161) REMARQUE :
• N'essayez pas de poser un cache-moyeu ou un enjo-
liveur sur la roue de secours compacte des véhicules
qui en sont équipés.
• Reportez-vous à "Roue de secours compacte" et à
"Roue de secours à usage limité" sous "Pneus - Géné
