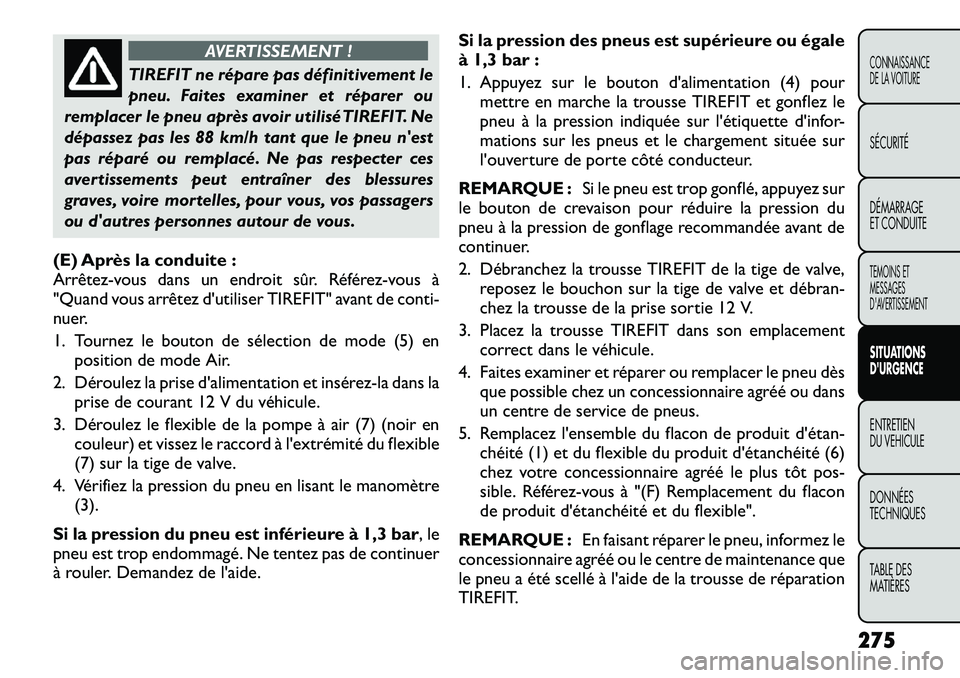

AVERTISSEMENT !
TIREFIT ne répare pas définitivement le
pneu. Faites examiner et réparer ou
remplacer le pneu après avoir utilisé TIREFIT. Ne
dépassez pas les 88 km/h tant que le pneu n'est
pas réparé ou remplacé. Ne pas respecter ces
avertissements peut entraîner des blessures
graves, voire mortelles, pour vous, vos passagers
ou d'autres personnes autour de vous.
(E) Après la conduite :
Arrêtez-vous dans un endroit sûr. Référez-vous à
"Quand vous arrêtez d'utiliser TIREFIT" avant de conti-
nuer.
1. Tournez le bouton de sélection de mode (5) en position de mode Air.
2. Déroulez la prise d'alimentation et insérez-la dans la prise de courant 12 V du véhicule.
3. Déroulez le flexible de la pompe à air (7) (noir en couleur) et vissez le raccord à l'extrémité du flexible
(7) sur la tige de valve.
4. Vérifiez la pression du pneu en lisant le manomètre (3).
Si la pression du pneu est inférieure à 1,3 bar , le
pneu est trop endommagé. Ne tentez pas de continuer
à rouler. Demandez de l'aide. Si la pression des pneus est supérieure ou égale
à 1,3 bar :
1. Appuyez sur le bouton d'alimentation (4) pour
mettre en marche la trousse TIREFIT et gonflez le
pneu à la pression indiquée sur l'étiquette d'infor-
mations sur les pneus et le chargement située sur
l'ouverture de porte côté conducteur.
REMARQUE : Si le pneu est trop gonflé, appuyez sur
le bouton de crevaison pour réduire la pression du
pneu à la pression de gonflage recommandée avant de
continuer.
2. Débranchez la trousse TIREFIT de la tige de valve, reposez le bouchon sur la tige de valve et débran

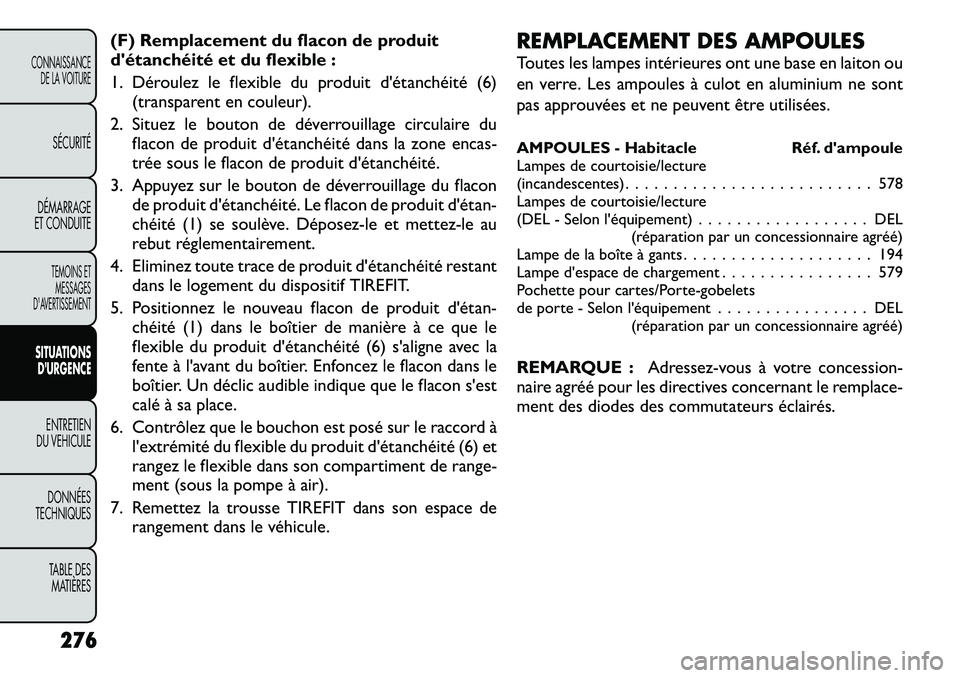

(F) Remplacement du flacon de produit
d'étanchéité et du flexible :
1. Déroulez le flexible du produit d'étanchéité (6)(transparent en couleur).
2. Situez le bouton de déverrouillage circulaire du flacon de produit d'étanchéité dans la zone encas-
trée sous le flacon de produit d'étanchéité.
3. Appuyez sur le bouton de déverrouillage du flacon de produit d'étanchéité. Le flacon de produit d'étan-
chéité (1) se soulève. Déposez

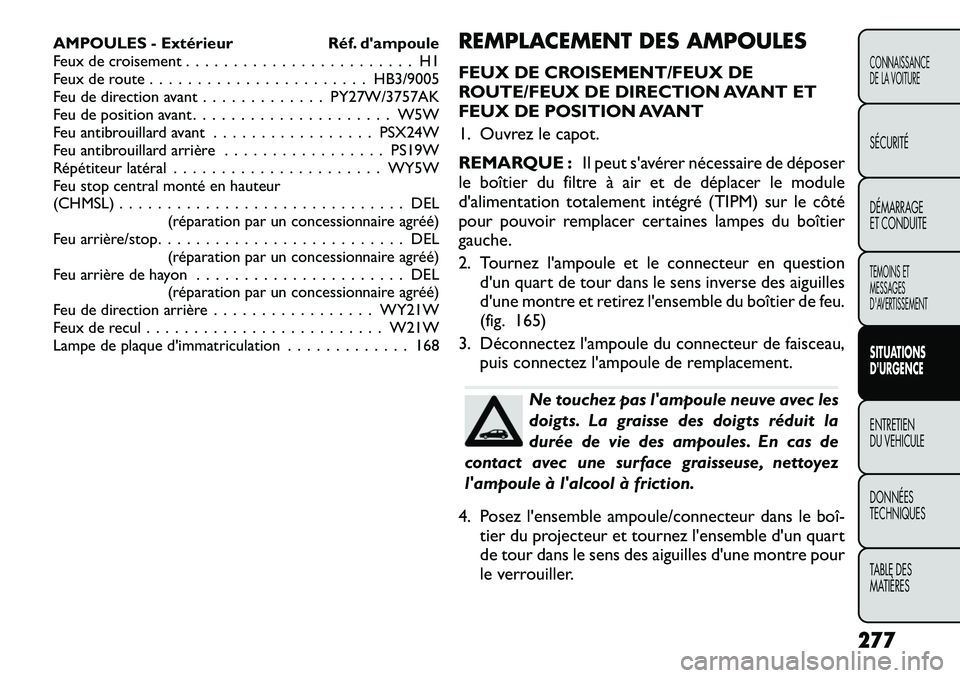

AMPOULES - Extérieur Réf. d'ampoule
Feux de croisement . . . . . . . . . . . . . . . . . . . . . . . . H1
Feux de route . . . . . . . . . . . . . . . . . . . . . . . HB3/9005
Feu de direction avant . . . . . . . . . . . . . PY27W/3757AK
Feu de position avant . . . . . . . . . . . . . . . . . . . . . W5W
Feu antibrouillard avant . . . . . . . . . . . . . . . . . PSX24W
Feu antibrouillard arrière . . . . . . . . . . . . . . . . . PS19W
Répétiteur latéral . . . . . . . . . . . . . . . . . . . . . . WY5W
Feu stop central monté en hauteur
(CHMSL) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . DEL(réparation par un concessionnaire agréé)
Feu arrière/stop. . . . . . . . . . . . . . . . . . . . . . . . . . DEL (réparation par un concessionnaire agréé)
Feu arrière de hayon . . . . . . . . . . . . . . . . . . . . . . DEL (réparation par un concessionnaire agréé)
Feu de direction arrière . . . . . . . . . . . . . . . . . WY21W
Feux de recul . . . . . . . . . . . . . . . . . . . . . . . . . W21W
Lampe de plaque d'immatriculation . . . . . . . . . . . . . 168 REMPLACEMENT DES AMPOULES
FEUX DE CROISEMENT/FEUX DE
ROUTE/FEUX DE DIRECTION AVANT ET
FEUX DE POSITION AVANT
1. Ouvrez le capot.
REMARQUE :
Il peut s'avérer nécessaire de déposer
le boîtier du filtre à air et de déplacer le module
d'alimentation totalement intégré (TIPM) sur le côté
pour pouvoir remplacer certaines lampes du boîtier
gauche.
2. Tournez l'ampoule et le connecteur en question d'un quart de tour dans le sens inverse des aiguilles
d'une montre et retirez l'ensemble du boîtier de feu.
(fig. 165)
3. Déconnectez l'ampoule du connecteur de faisceau, puis connectez l'ampoule de remplacement.
Ne touchez pas l'ampoule neuve avec les
doigts. La graisse des doigts réduit la
durée de vie des ampoules. En cas de
contact avec une surface graisseuse, nettoyez
l'ampoule à l'alcool à friction.
4. Posez l'ensemble ampoule/connecteur dans le boî

FEU ANTIBROUILLARD AVANT
REMARQUE :Tournez le volant vers la droite en cas
de remplacement du feu antibrouillard avant gauche ou
vers la gauche pour le feu antibrouillard avant droit
pour faciliter l'accès à l'avant du passage de roue.
1. Déposez les fixations maintenant le panneau d'accès inférieur avant du passage de roue et déposez le
panneau d'accès.
2. Déposez le connecteur électrique du boîtier de feu antibrouillard. (fig. 166)
3. Saisissez fermement l'ampoule par les deux loquets et serrez-les l'un contre l'autre afin de dégager l'ampoule de l'arrière du logement de feu anti-
brouillard avant.
4. Extrayez l'ampoule directement de l'ouverture cla- vetée du logement.
5. Alignez les languettes des ampoule de feu anti- brouillard avant sur les fentes qui se trouvent dans le
collier de l'ouverture d'ampoule, au dos du boîtier
de feu antibrouillard avant.
Ne touchez pas l'ampoule neuve avec les
doigts. La graisse des doigts réduit la
durée de vie des ampoules. En cas de
contact , nettoyez l'ampoule à l'alcool à friction.
6. Insérez l'ampoule dans le boîtier jusqu'à ce que les languettes soient engagées dans les fentes du collier.
(fig. 165)

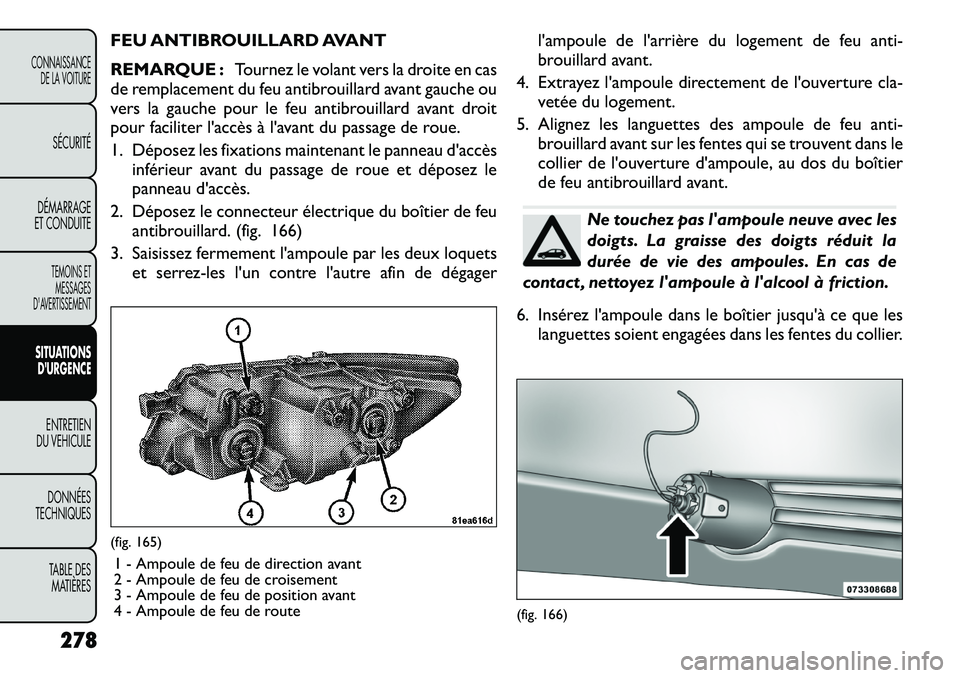

1 - Ampoule de feu de direction avant
2 - Ampoule de feu de croisement
3 - Ampoule de feu de position avant
4 - Ampoule de feu de route
(fig. 166)
278
CONNAISSANCE DE LA VOITURE
SÉCURITÉ
DÉMARRAGE
ET CONDUITETEMOINS ET MESSAGES
D'AVERTISSEMENT
SITUATIONS D'URGENCEENTRETIEN
DU VEHICULE
DONNÉES
TECHNIQUES
TABLE DESMATIÈRES

7. Poussez fermement et uniformément l'ampoule di-rectement dans le boîtier de lampe, jusqu'à ce que
les deux languettes s'emboîtent complètement.
FEU ANTIBROUILLARD ARRIERE

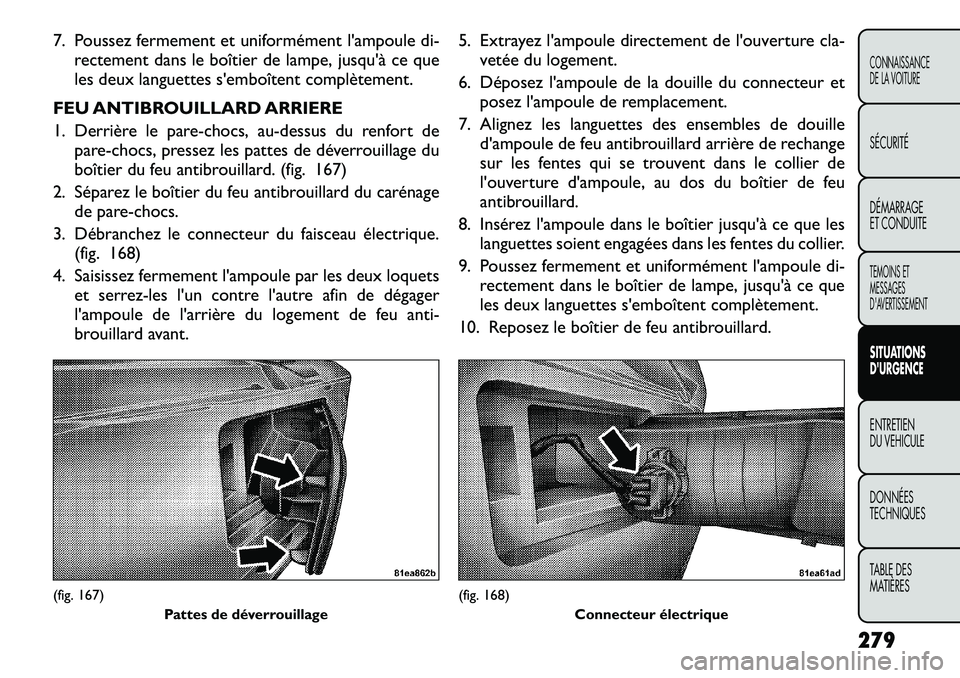

1. Derrière le pare-chocs, au-dessus du renfort de pare-chocs, pressez les pattes de déverrouillage du
boîtier du feu antibrouillard. (fig. 167)
2. Séparez le boîtier du feu antibrouillard du carénage de pare-chocs.
3. Débranchez le connecteur du faisceau électrique. (fig. 168)
4. Saisissez fermement l'ampoule par les deux loquets et serrez-les l'un contre l'autre afin de dégager
l'ampoule de l'arrière du logement de feu anti-
brouillard avant. 5. Extrayez l'ampoule directement de l'ouverture cla-
vetée du logement.
6. Déposez l'ampoule de la douille du connecteur et posez l'ampoule de remplacement.
7. Alignez les languettes des ensembles de douille d'ampoule de feu antibrouillard arrière de rechange
sur les fentes qui se trouvent dans le collier de
l'ouverture d'ampoule, au dos du boîtier de feu
antibrouillard.
8. Insérez l'ampoule dans le boîtier jusqu'à ce que les languettes soient engagées dans les fentes du collier.
9. Poussez fermement et uniformément l'ampoule di- rectement dans le boîtier de lampe, jusqu'à ce que
les deux languettes s'emboîtent complètement.
10. Reposez le boîtier de feu antibrouillard.(fig. 167) Pattes de déverrouillage
(fig. 168) Connecteur électrique
279
CONNAISSANCE
DE LA VOITURESÉCURITÉ
DÉMARRAGE
ET CONDUITETEMOINS ET
MESSAGES
D'AVERTISSEMENTSITUATIONS D'URGENCEENTRETIEN
DU VEHICULE DONNÉES TECHNIQUES
TABLE DES
MATIÈRES

REPETITEUR LATERAL
Les répétiteurs latéraux sont situés dans les deux
panneaux d'aile avant.

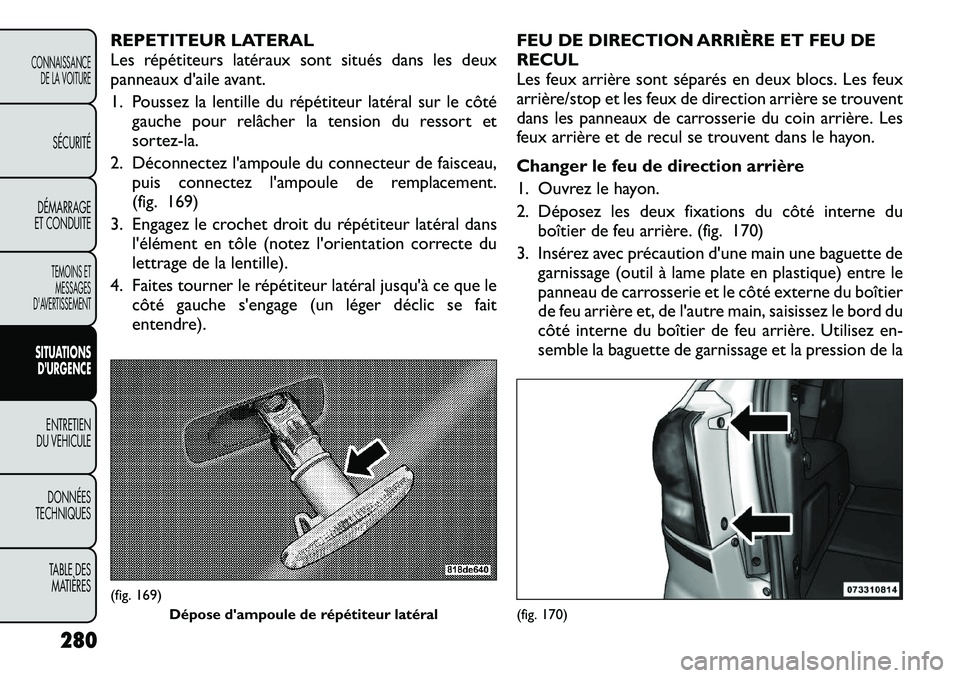

1. Poussez la lentille du répétiteur latéral sur le côtégauche pour relâcher la tension du ressort et
sortez-la.
2. Déconnectez l'ampoule du connecteur de faisceau, puis connectez l'ampoule de remplacement.
(fig. 169)
3. Engagez le crochet droit du répétiteur latéral dans l'élément en tôle (notez l'orientation correcte du
lettrage de la lentille).
4. Faites tourner le répétiteur latéral jusqu'à ce que le côté gauche s'engage (un léger déclic se fait
entendre). FEU DE DIRECTION ARRIÈRE ET FEU DERECUL
Les feux arrière sont séparés en deux blocs. Les feux
arrière/stop et les feux de direction arrière se trouvent
dans les panneaux de carrosserie du coin arrière. Les
feux arrière et de recul se trouvent dans le hayon.
Changer le feu de direction arrière
1. Ouvrez le hayon.
2. Déposez les deux fixations du côté interne du
boîtier de feu arrière. (fig. 170)
3. Insérez avec précaution d'une main une baguette de garnissage (outil à lame plate en plastique) entre le
panneau de carrosserie et le côté externe du boîtier
de feu arrière et, de l'autre main, saisissez le bord du
côté interne du boîtier de feu arrière. Utilisez en-
semble la baguette de garnissage et la pression de la(fig. 169) Dépose d'ampoule de répétiteur latéral
(fig. 170)
280
CONNAISSANCE DE LA VOITURE
SÉCURITÉ
DÉMARRAGE
ET CONDUITETEMOINS ET MESSAGES
D'AVERTISSEMENT
SITUATIONS D'URGENCEENTRETIEN
DU VEHICULE
DONNÉES
TECHNIQUES
TABLE DESMATIÈRES

main pour désengager le boîtier de feu arrière du
véhicule.

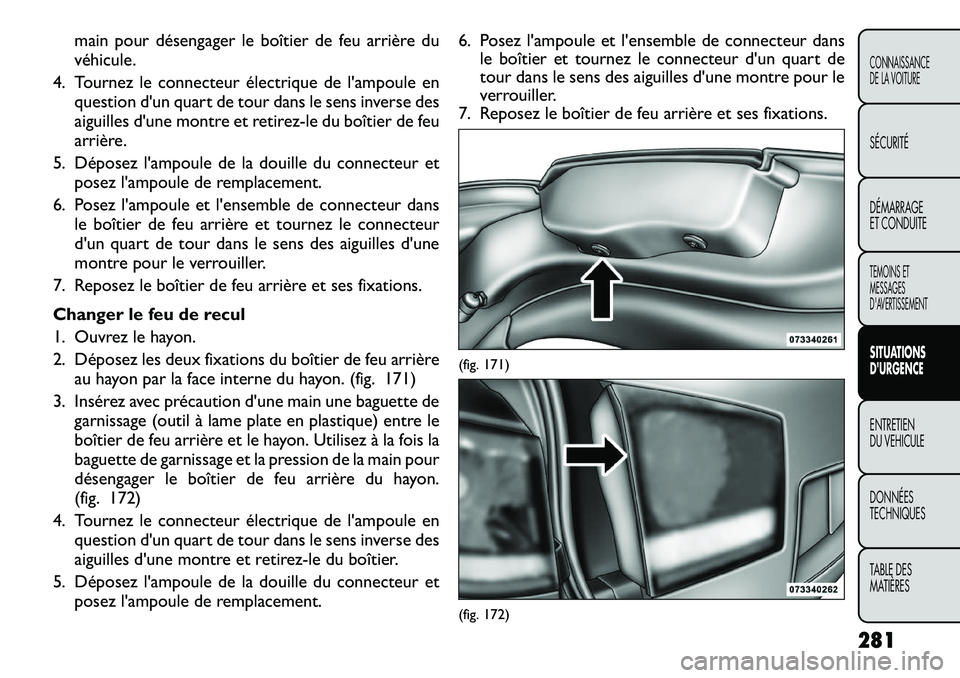

4. Tournez le connecteur électrique de l'ampoule en question d'un quart de tour dans le sens inverse des
aiguilles d'une montre et retirez-le du boîtier de feu
arrière.
5. Déposez l'ampoule de la douille du connecteur et posez l'ampoule de remplacement.
6. Posez l'ampoule et l'ensemble de connecteur dans le boîtier de feu arrière et tournez le connecteur
d'un quart de tour dans le sens des aiguilles d'une
montre pour le verrouiller.
7. Reposez le boîtier de feu arrière et ses fixations.
Changer le feu de recul
1. Ouvrez le hayon.
2. Déposez les deux fixations du boîtier de feu arrière au hayon par la face interne du hayon. (fig. 171)
3. Insérez avec précaution d'une main une baguette de garnissage (outil à lame plate en plastique) entre le
boîtier de feu arrière et le hayon. Utilisez à la fois la
baguette de garnissage et la pression de la main pour
désengager le boîtier de feu arrière du hayon.
(fig. 172)
4. Tournez le connecteur électrique de l'ampoule en question d'un quart de tour dans le sens inverse des
aiguilles d'une montre et retirez-le du boîtier.
5. Déposez l'ampoule de la douille du connecteur et posez l'ampoule de remplacement. 6. Posez l'ampoule et l'ensemble de connecteur dans
le boîtier et tournez le connecteur d'un quart de
tour dans le sens des aiguilles d'une montre pour le
verrouiller.
7. Reposez le boîtier de feu arrière et ses fixations.
(fig. 171)(fig. 172)
281
CONNAISSANCE
DE LA VOITURESÉCURITÉ
DÉMARRAGE
ET CONDUITETEMOINS ET
MESSAGES
D'AVERTISSEMENTSITUATIONS D'URGENCEENTRETIEN
DU VEHICULE DONNÉES TECHNIQUES
TABLE DES
MATIÈRES

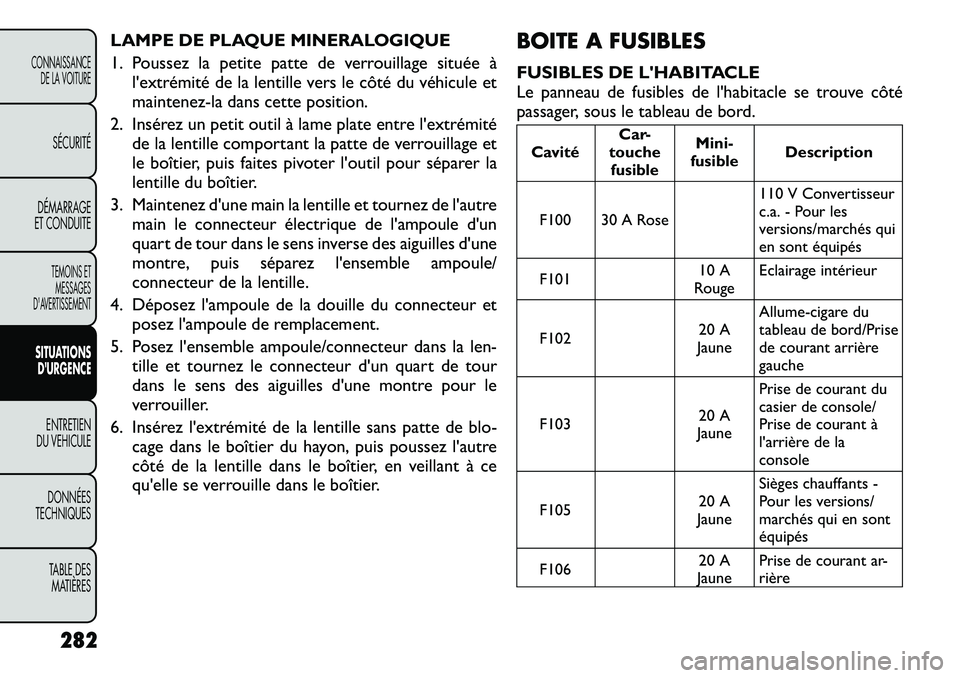

LAMPE DE PLAQUE MINERALOGIQUE
1. Poussez la petite patte de verrouillage située àl'extrémité de la lentille vers le côté du véhicule et
maintenez-la dans cette position.
2. Insérez un petit outil à lame plate entre l'extrémité de la lentille comportant la patte de verrouillage et
le boîtier, puis faites pivoter l'outil pour séparer la
lentille du boîtier.
3. Maintenez d'une main la lentille et tournez de l'autre main le connecteur électrique de l'ampoule d'un
quart de tour dans le sens inverse des aiguilles d'une
montre, puis séparez l'ensemble ampoule/
connecteur de la lentille.
4. Déposez l'ampoule de la douille du connecteur et posez l'ampoule de remplacement.
5. Posez l'ensemble ampoule/connecteur dans la len- tille et tournez le connecteur d'un quart de tour
dans le sens des aiguilles d'une montre pour le
verrouiller.
6. Insérez l'extrémité de la lentille sans patte de blo- cage dans le boîtier du hayon, puis poussez l'autre
côté de la lentille dans le boîtier, en veillant à ce
qu'elle se verrouille dans le boîtier. BOITE A FUSIBLES
FUSIBLES DE L'HABITACLE
