2012 FIAT FREEMONT Notice d'entretien (in French)

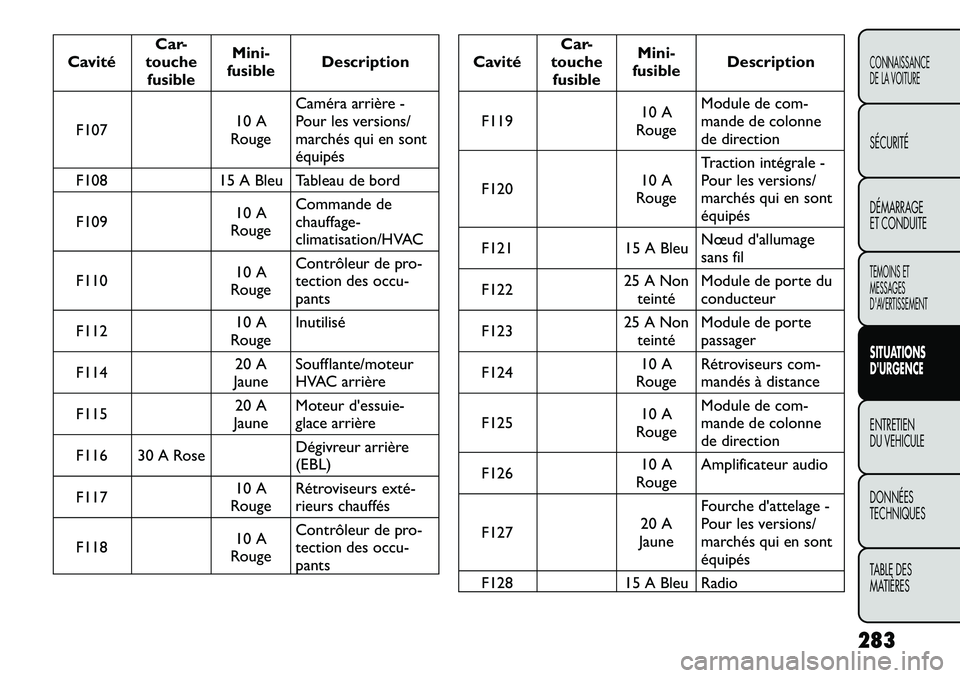

CavitéCar-
touche fusible Mini-
fusible Description
F107 10 A
Rouge Caméra arrière -
Pour les versions/
marchés qui en sontéquipés
F108 15 A Bleu Tableau de bord F109 10 A
Rouge Commande de
chauffage-
climatisation/HVAC
F110 10 A
Rouge Contrôleur de pro-
tection des occu-pants
F112 10 A
Rouge Inutilisé
F114 20 A
Jaune Soufflante/moteur
HVAC arrière
F115 20 A
Jaune Moteur d'essuie-
glace arrière
F116 30 A Rose Dégivreur arrière(EBL)
F117 10 A
Rouge Rétroviseurs exté

CavitéCar-
touche fusible Mini-
fusible Description
F129 15 A Bleu Vidéo/DVD - Pour
les versions/marchés
qui en sont équipés
F130 15 A Bleu Commande de
chauffage-
climatisation/Tableau
de bord
F131 10 A
Rouge Système d'assistance
passager/mains libres
- Pour les versions/
marchés qui en sontéquipés
F132 10 A
Rouge Module de pression
des pneus
F133 10 A
Rouge Inutilisé

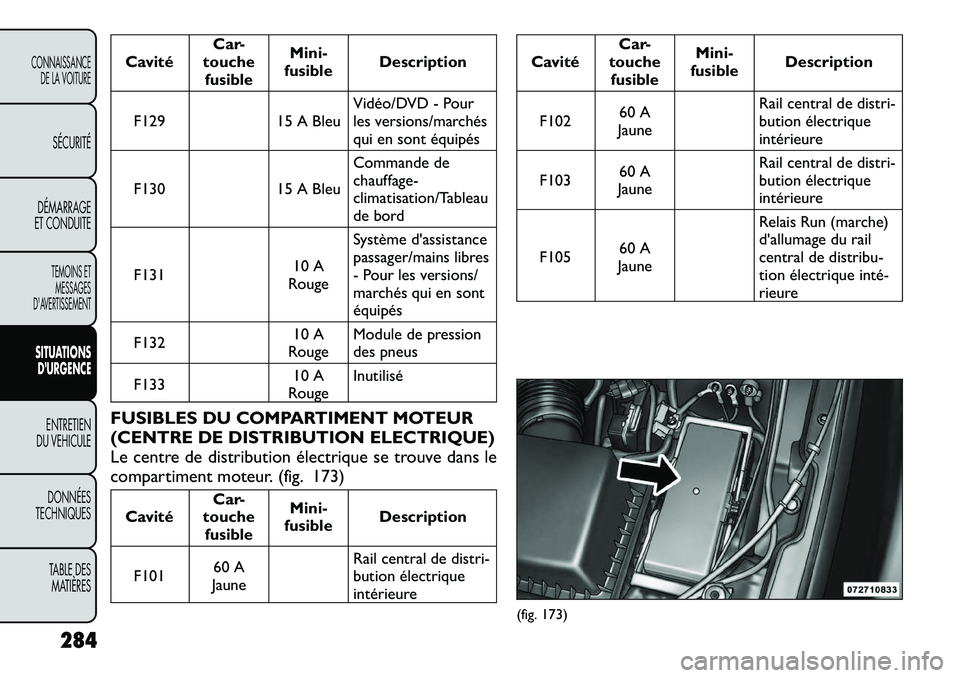

FUSIBLES DU COMPARTIMENT MOTEUR
(CENTRE DE DISTRIBUTION ELECTRIQUE)
Le centre de distribution électrique se trouve dans le
compartiment moteur. (fig. 173)Cavité Car-
touche fusible Mini-
fusible Description
F101 60 A
Jaune Rail central de distri-
bution électrique
intérieure
Cavité
Car-
touche fusible Mini-
fusible Description
F102 60 A
Jaune Rail central de distri-
bution électrique
intérieure
F103 60 A
Jaune Rail central de distri-
bution électrique
intérieure
F105 60 A
Jaune Relais Run (marche)
d'allumage du rail
central de distribu-
tion électrique inté

CavitéCar-
touche fusible Mini-
fusible Description
F106 60 A
Jaune Relais Run/Accessory
(marche/accessoires)
du rail central de
distribution élec

CavitéCar-
touche fusible Mini-
fusible Description
F160 20 A
Jaune Eclairage intérieur
F161 20 A
Jaune Avertisseur sonore
F162 50 A
Rouge Chauffage de l'habi-
tacle #1/Pompe à
vide - Pour les
versions/marchés qui
en sont équipés
F163 50 A
Rouge Chauffage de l'habi-
tacle #2 - Pour les
versions/marchés qui
en sont équipés
F164 25 A Non
teinté Coupure auto-
matique du groupe
motopropulseur
F165 20 A
Jaune Coupure du groupe
motopropulseur
F166 20 A
Jaune Inutilisé
F167 30 A Vert Coupure du groupe
motopropulseur
F168 10 A
Rouge Embrayage de clima-tiseur
Cavité Car-
touche fusible Mini-
fusible Description
F169 40 A Vert Emissions - Moteur
de véhicule à émis

CavitéCar-
touche fusible Mini-
fusible Description
F179 10 A
Rouge Capteur de batterie
F181 100 A
Bleu Direction électrohy-
draulique (EHPS) -
Pour les versions/
marchés qui en sontéquipés
F182 50 A
Rouge Chauffage de l'habi-
tacle #3 - Pour les
versions/marchés qui
en sont équipés
F184 30 A Rose Moteur d'essuie-

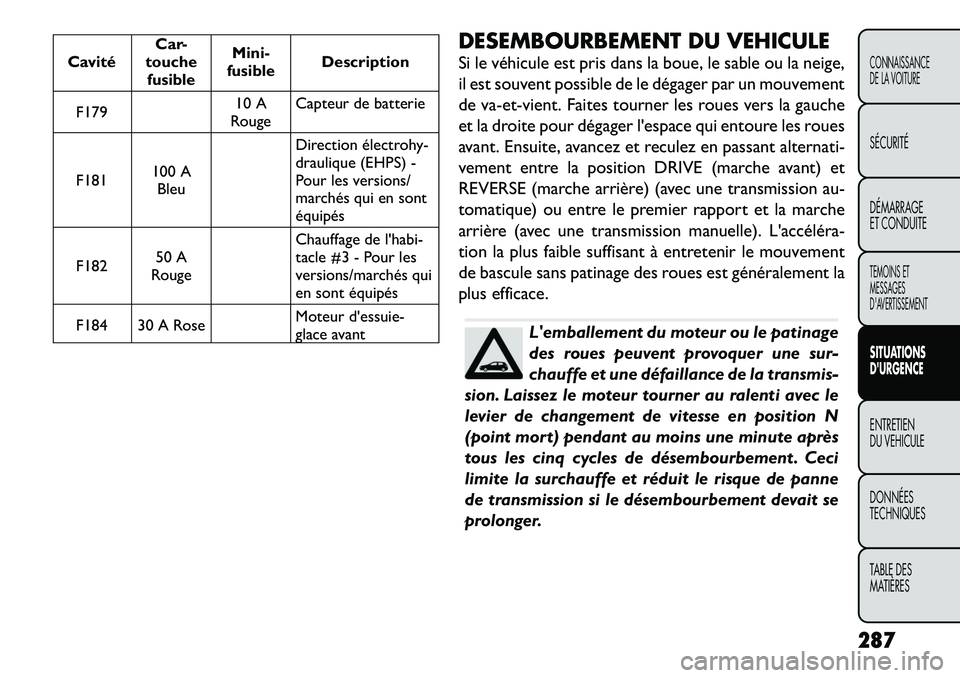

glace avantDESEMBOURBEMENT DU VEHICULE
Si le véhicule est pris dans la boue, le sable ou la neige,
il est souvent possible de le dégager par un mouvement
de va-et-vient. Faites tourner les roues vers la gauche
et la droite pour dégager l'espace qui entoure les roues
avant. Ensuite, avancez et reculez en passant alternati-
vement entre la position DRIVE (marche avant) et
REVERSE (marche arrière) (avec une transmission au-
tomatique) ou entre le premier rapport et la marche
arrière (avec une transmission manuelle). L'accéléra

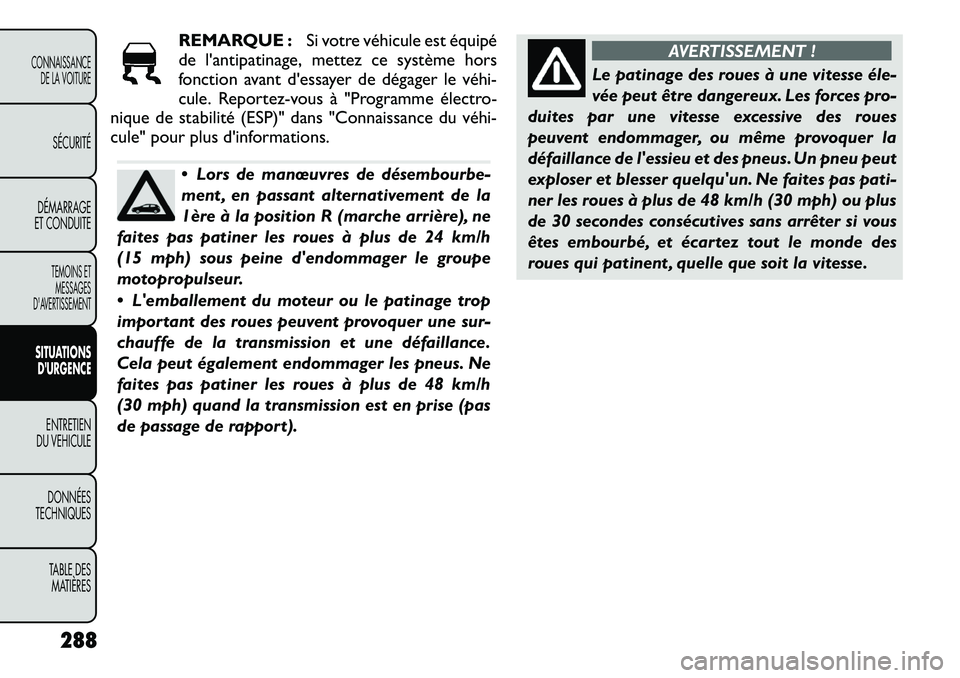

REMARQUE :Si votre véhicule est équipé
de l'antipatinage, mettez ce système hors
fonction avant d'essayer de dégager le véhi

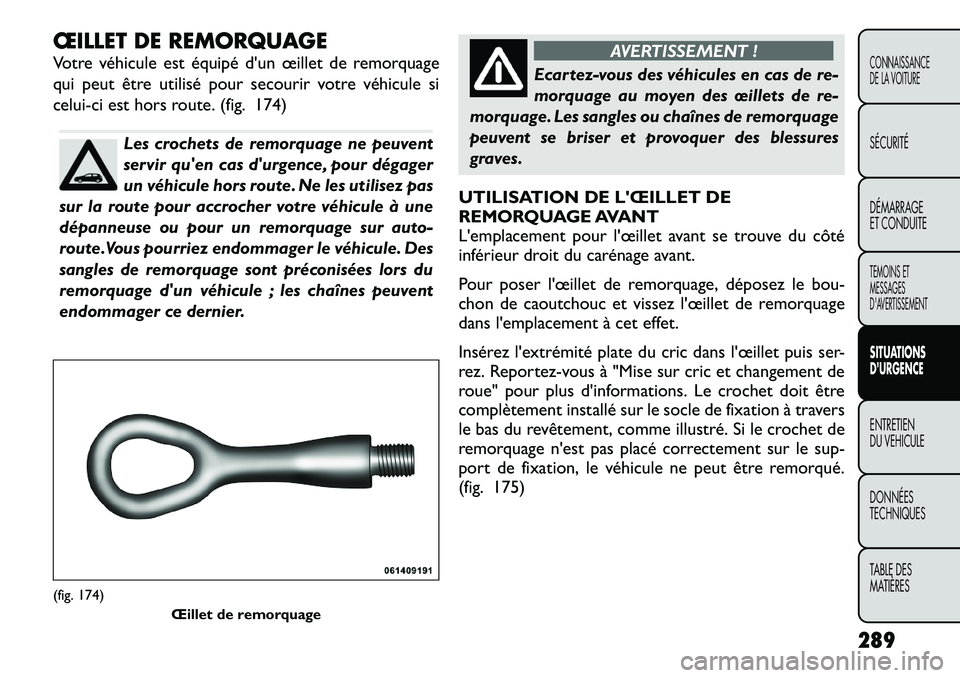

ŒILLET DE REMORQUAGE
Votre véhicule est équipé d'un œillet de remorquage
qui peut être utilisé pour secourir votre véhicule si
celui-ci est hors route. (fig. 174)
Les crochets de remorquage ne peuvent
servir qu'en cas d'urgence, pour dégager
un véhicule hors route. Ne les utilisez pas
sur la route pour accrocher votre véhicule à une
dépanneuse ou pour un remorquage sur auto-
route.Vous pourriez endommager le véhicule. Des
sangles de remorquage sont préconisées lors du
remorquage d'un véhicule ; les chaînes peuvent
endommager ce dernier.
AVERTISSEMENT !
Ecartez-vous des véhicules en cas de re-
morquage au moyen des œillets de re-
morquage. Les sangles ou chaînes de remorquage
peuvent se briser et provoquer des blessures
graves.
UTILISATION DE L'ŒILLET DE
REMORQUAGE AVANT
L'emplacement pour l'œillet avant se trouve du côté
inférieur droit du carénage avant.
Pour poser l'œillet de remorquage, déposez le bou-
chon de caoutchouc et vissez l'œillet de remorquage
dans l'emplacement à cet effet.
Insérez l'extrémité plate du cric dans l'œillet puis ser-
rez. Reportez-vous à "Mise sur cric et changement de
roue" pour plus d'informations. Le crochet doit être
complètement installé sur le socle de fixation à travers
le bas du revêtement, comme illustré. Si le crochet de
remorquage n'est pas placé correctement sur le sup-
port de fixation, le véhicule ne peut être remorqué.
(fig. 175)
(fig. 174)
Œillet de remorquage
289
CONNAISSANCE
DE LA VOITURESÉCURITÉ
DÉMARRAGE
ET CONDUITETEMOINS ET
MESSAGES
D'AVERTISSEMENTSITUATIONS D'URGENCEENTRETIEN
DU VEHICULE DONNÉES TECHNIQUES
TABLE DES
MATIÈRES

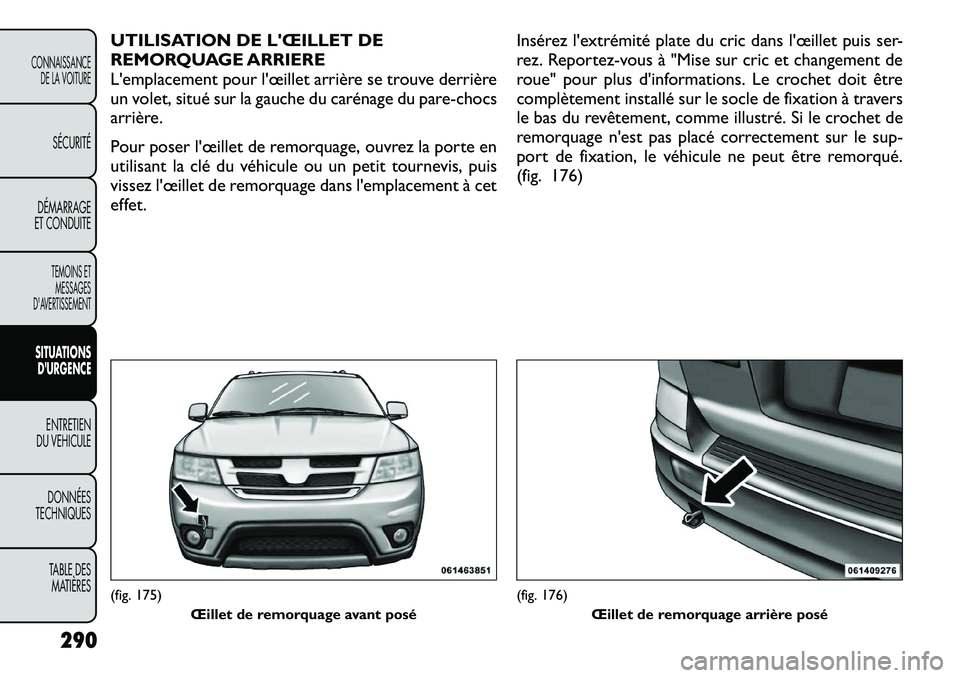

UTILISATION DE L'ŒILLET DE
REMORQUAGE ARRIERE
L'emplacement pour l'œillet arrière se trouve derrière
un volet, situé sur la gauche du carénage du pare-chocs
arrière.
Pour poser l'œillet de remorquage, ouvrez la porte en
utilisant la clé du véhicule ou un petit tournevis, puis
vissez l'œillet de remorquage dans l'emplacement à cet
effet.Insérez l'extrémité plate du cric dans l'œillet puis ser-
rez. Reportez-vous à "Mise sur cric et changement de
roue" pour plus d'informations. Le crochet doit être
complètement installé sur le socle de fixation à travers
le bas du revêtement, comme illustré. Si le crochet de
remorquage n'est pas placé correctement sur le sup-
port de fixation, le véhicule ne peut être remorqué.
(fig. 176)(fig. 175)
Œillet de remorquage avant posé
(fig. 176)Œillet de remorquage arrière posé
