2012 FIAT FREEMONT Notice d'entretien (in French)

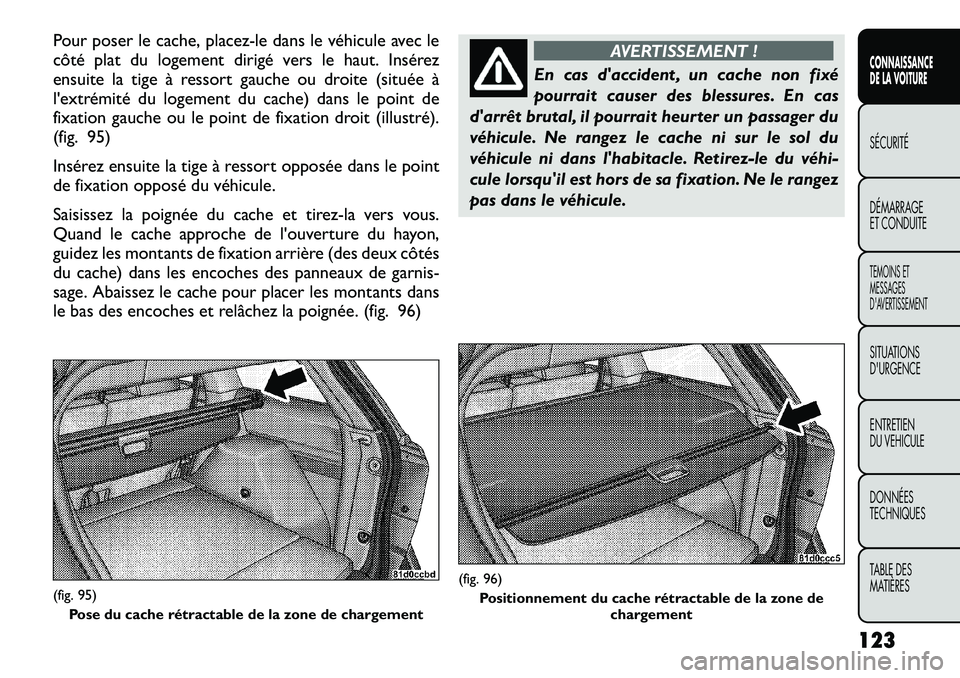

Pour poser le cache, placez-le dans le véhicule avec le
côté plat du logement dirigé vers le haut. Insérez
ensuite la tige à ressort gauche ou droite (située à
l'extrémité du logement du cache) dans le point de
fixation gauche ou le point de fixation droit (illustré).
(fig. 95)
Insérez ensuite la tige à ressort opposée dans le point
de fixation opposé du véhicule.
Saisissez la poignée du cache et tirez-la vers vous.
Quand le cache approche de l'ouverture du hayon,
guidez les montants de fixation arrière (des deux côtés
du cache) dans les encoches des panneaux de garnis-
sage. Abaissez le cache pour placer les montants dans
le bas des encoches et relâchez la poignée. (fig. 96)
AVERTISSEMENT !
En cas d'accident , un cache non fixé
pourrait causer des blessures. En cas
d'arrêt brutal, il pourrait heurter un passager du
véhicule. Ne rangez le cache ni sur le sol du
véhicule ni dans l'habitacle. Retirez-le du véhi­
cule lorsqu'il est hors de sa fixation. Ne le rangez
pas dans le véhicule.
(fig. 95) Pose du cache rétractable de la zone de chargement
(fig. 96) Positionnement du cache rétractable de la zone de chargement
123
CONNAISSANCE
DE LA VOITURESÉCURITÉ
DÉMARRAGE
ET CONDUITETEMOINS ET
MESSAGES
D'AVERTISSEMENTSITUATIONSD'URGENCE ENTRETIEN
DU VEHICULE DONNÉES TECHNIQUES
TABLE DES
MATIÈRES

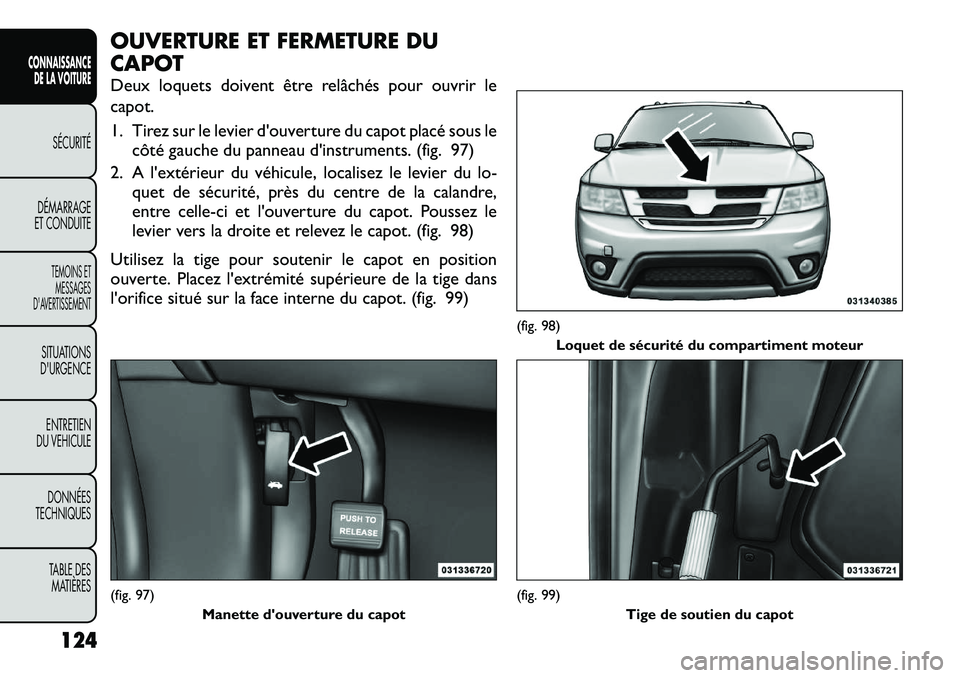

OUVERTURE ET FERMETURE DU
CAPOT
Deux loquets doivent être relâchés pour ouvrir le
capot.
1. Tirez sur le levier d'ouverture du capot placé sous lecôté gauche du panneau d'instruments. (fig. 97)
2. A l'extérieur du véhicule, localisez le levier du lo- quet de sécurité, près du centre de la calandre,
entre celle-ci et l'ouverture du capot. Poussez le
levier vers la droite et relevez le capot. (fig. 98)
Utilisez la tige pour soutenir le capot en position
ouverte. Placez l'extrémité supérieure de la tige dans
l'orifice situé sur la face interne du capot. (fig. 99)(fig. 97) Manette d'ouverture du capot
(fig. 98)Loquet de sécurité du compartiment moteur(fig. 99)
Tige de soutien du capot
124
CONNAISSANCE DE LA VOITURE
SÉCURITÉ
DÉMARRAGE
ET CONDUITETEMOINS ET MESSAGES
D'AVERTISSEMENTSITUATIONS
D'URGENCE
ENTRETIEN
DU VEHICULE
DONNÉES
TECHNIQUES
TABLE DESMATIÈRES

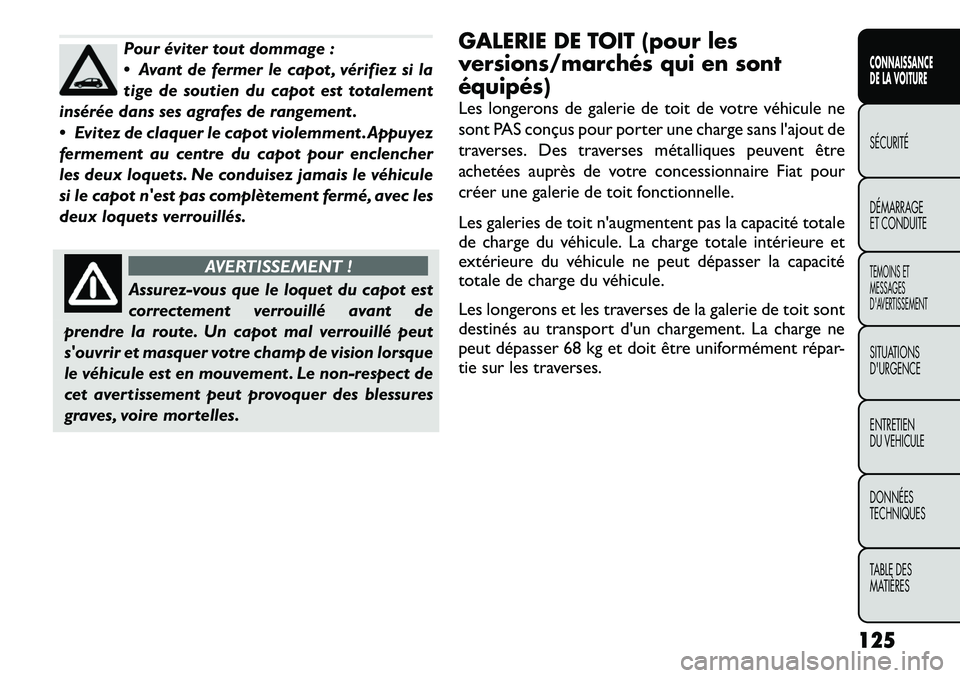

Pour éviter tout dommage :
 Avant de fermer le capot , vérifiez si la
tige de soutien du capot est totalement
insérée dans ses agrafes de rangement .
 Evitez de claquer le capot violemment .Appuyez
fermement au centre du capot pour enclencher
les deux loquets. Ne conduisez jamais le véhicule
si le capot n'est pas complètement fermé, avec les
deux loquets verrouillés.
AVERTISSEMENT !
Assurez-vous que le loquet du capot est
correctement verrouillé avant de
prendre la route. Un capot mal verrouillé peut
s'ouvrir et masquer votre champ de vision lorsque
le véhicule est en mouvement . Le non-respect de
cet avertissement peut provoquer des blessures
graves, voire mortelles. GALERIE DE TOIT (pour les
versions/marchés qui en sontéquipés)
Les longerons de galerie de toit de votre véhicule ne
sont PAS conçus pour porter une charge sans l'ajout de
traverses. Des traverses métalliques peuvent être
achetées auprès de votre concessionnaire Fiat pour
créer une galerie de toit fonctionnelle.
Les galeries de toit n'augmentent pas la capacité totale
de charge du véhicule. La charge totale intérieure et
extérieure du véhicule ne peut dépasser la capacité
totale de charge du véhicule.
Les longerons et les traverses de la galerie de toit sont
destinés au transport d'un chargement. La charge ne
peut dépasser 68 kg et doit être uniformément répar-
tie sur les traverses.
125
CONNAISSANCE
DE LA VOITURESÉCURITÉ
DÉMARRAGE
ET CONDUITETEMOINS ET
MESSAGES
D'AVERTISSEMENTSITUATIONSD'URGENCE ENTRETIEN
DU VEHICULE DONNÉES TECHNIQUES
TABLE DES
MATIÈRES

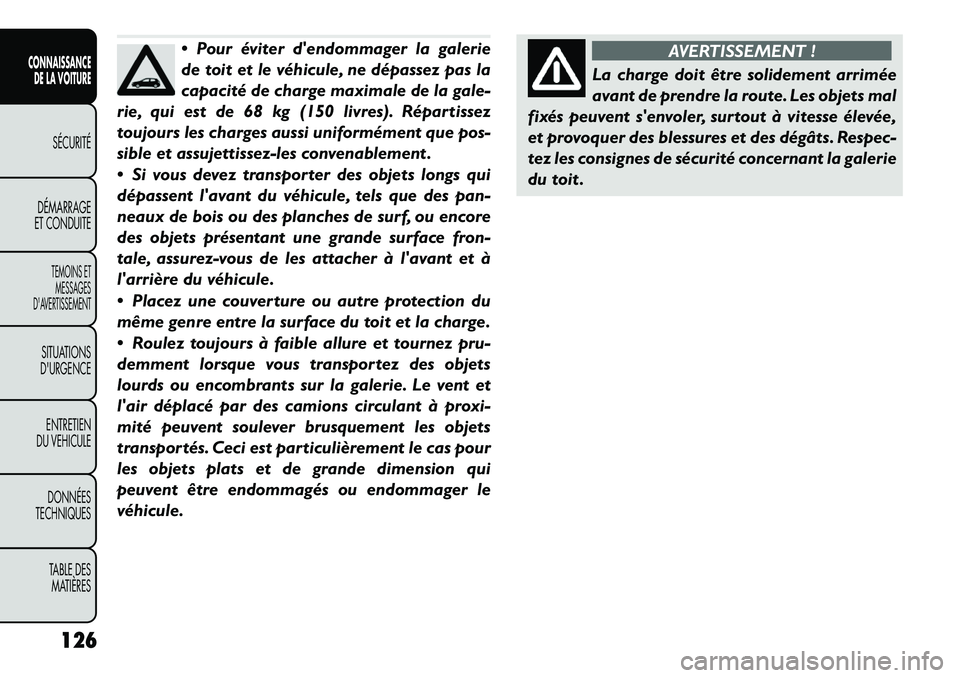

 Pour éviter d'endommager la galerie
de toit et le véhicule, ne dépassez pas la
capacité de charge maximale de la gale-
rie, qui est de 68 kg (150 livres). Répartissez
toujours les charges aussi uniformément que pos-
sible et assujettissez-les convenablement .
 Si vous devez transporter des objets longs qui
dépassent l'avant du véhicule, tels que des pan-
neaux de bois ou des planches de surf, ou encore
des objets présentant une grande surface fron-
tale, assurez-vous de les attacher à l'avant et à
l'arrière du véhicule.
 Placez une couverture ou autre protection du
même genre entre la surface du toit et la charge.
 Roulez toujours à faible allure et tournez pru-
demment lorsque vous transportez des objets
lourds ou encombrants sur la galerie. Le vent et
l'air déplacé par des camions circulant à proxi-
mité peuvent soulever brusquement les objets
transportés. Ceci est particulièrement le cas pour
les objets plats et de grande dimension qui
peuvent être endommagés ou endommager le
véhicule.
AVERTISSEMENT !
La charge doit être solidement arrimée
avant de prendre la route. Les objets mal
fixés peuvent s'envoler, surtout à vitesse élevée,
et provoquer des blessures et des dégâts. Respec-
tez les consignes de sécurité concernant la galerie
du toit .
126
CONNAISSANCE DE LA VOITURE
SÉCURITÉ
DÉMARRAGE
ET CONDUITETEMOINS ET MESSAGES
D'AVERTISSEMENTSITUATIONS
D'URGENCE
ENTRETIEN
DU VEHICULE
DONNÉES
TECHNIQUES
TABLE DESMATIÈRES

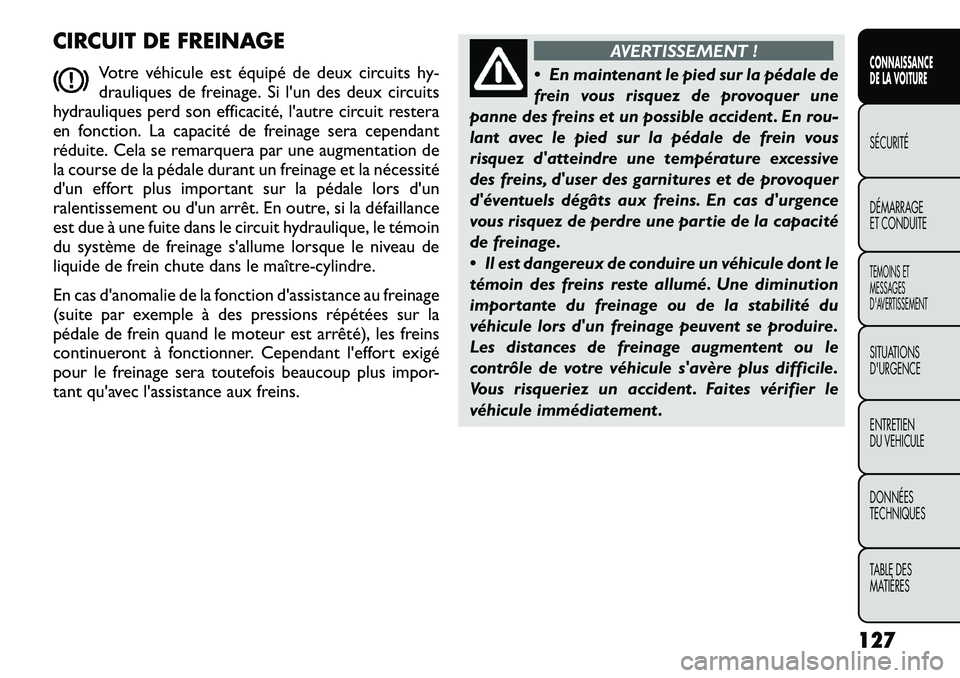

CIRCUIT DE FREINAGEVotre véhicule est équipé de deux circuits hy-
drauliques de freinage. Si l'un des deux circuits
hydrauliques perd son efficacité, l'autre circuit restera
en fonction. La capacité de freinage sera cependant
réduite. Cela se remarquera par une augmentation de
la course de la pédale durant un freinage et la nécessité
d'un effort plus important sur la pédale lors d'un
ralentissement ou d'un arrêt. En outre, si la défaillance
est due à une fuite dans le circuit hydraulique, le témoin
du système de freinage s'allume lorsque le niveau de
liquide de frein chute dans le maître-cylindre.
En cas d'anomalie de la fonction d'assistance au freinage
(suite par exemple à des pressions répétées sur la
pédale de frein quand le moteur est arrêté), les freins
continueront à fonctionner. Cependant l'effort exigé
pour le freinage sera toutefois beaucoup plus impor-
tant qu'avec l'assistance aux freins.
AVERTISSEMENT !
 En maintenant le pied sur la pédale de
frein vous risquez de provoquer une
panne des freins et un possible accident . En rou-
lant avec le pied sur la pédale de frein vous
risquez d'atteindre une température excessive
des freins, d'user des garnitures et de provoquer
d'éventuels dégâts aux freins. En cas d'urgence
vous risquez de perdre une partie de la capacité
de freinage.
 Il est dangereux de conduire un véhicule dont le
témoin des freins reste allumé. Une diminution
importante du freinage ou de la stabilité du
véhicule lors d'un freinage peuvent se produire.
Les distances de freinage augmentent ou le
contrôle de votre véhicule s'avère plus difficile.
Vous risqueriez un accident . Faites vérifier le
véhicule immédiatement .
127CONNAISSANCE
DE LA VOITURESÉCURITÉ
DÉMARRAGE
ET CONDUITETEMOINS ET
MESSAGES
D'AVERTISSEMENTSITUATIONSD'URGENCE ENTRETIEN
DU VEHICULE DONNÉES TECHNIQUES
TABLE DES
MATIÈRES

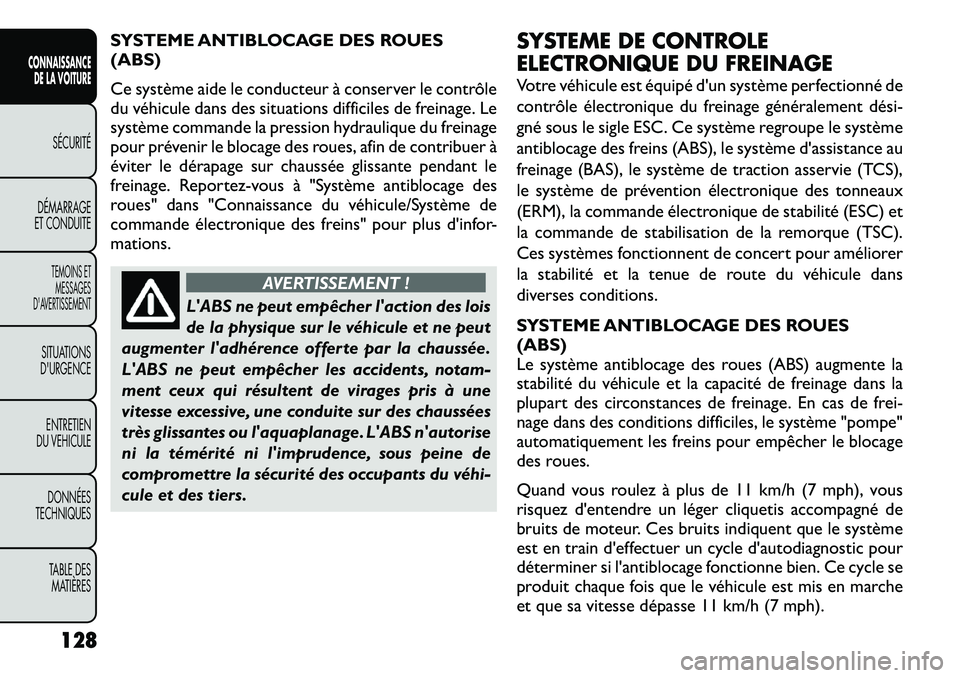

SYSTEME ANTIBLOCAGE DES ROUES (ABS)
Ce système aide le conducteur à conserver le contrôle
du véhicule dans des situations difficiles de freinage. Le
système commande la pression hydraulique du freinage
pour prévenir le blocage des roues, afin de contribuer à
éviter le dérapage sur chaussée glissante pendant le
freinage. Reportez-vous à "Système antiblocage des
roues" dans "Connaissance du véhicule/Système de
commande électronique des freins" pour plus d'infor-mations.
AVERTISSEMENT !
L'ABS ne peut empêcher l'action des lois
de la physique sur le véhicule et ne peut
augmenter l'adhérence offerte par la chaussée.
L'ABS ne peut empêcher les accidents, notam-
ment ceux qui résultent de virages pris à une
vitesse excessive, une conduite sur des chaussées
très glissantes ou l'aquaplanage. L'ABS n'autorise
ni la témérité ni l'imprudence, sous peine de
compromettre la sécurité des occupants du véhi­
cule et des tiers. SYSTEME DE CONTROLE
ELECTRONIQUE DU FREINAGE
Votre véhicule est équipé d'un système perfectionné de
contrôle électronique du freinage généralement dési

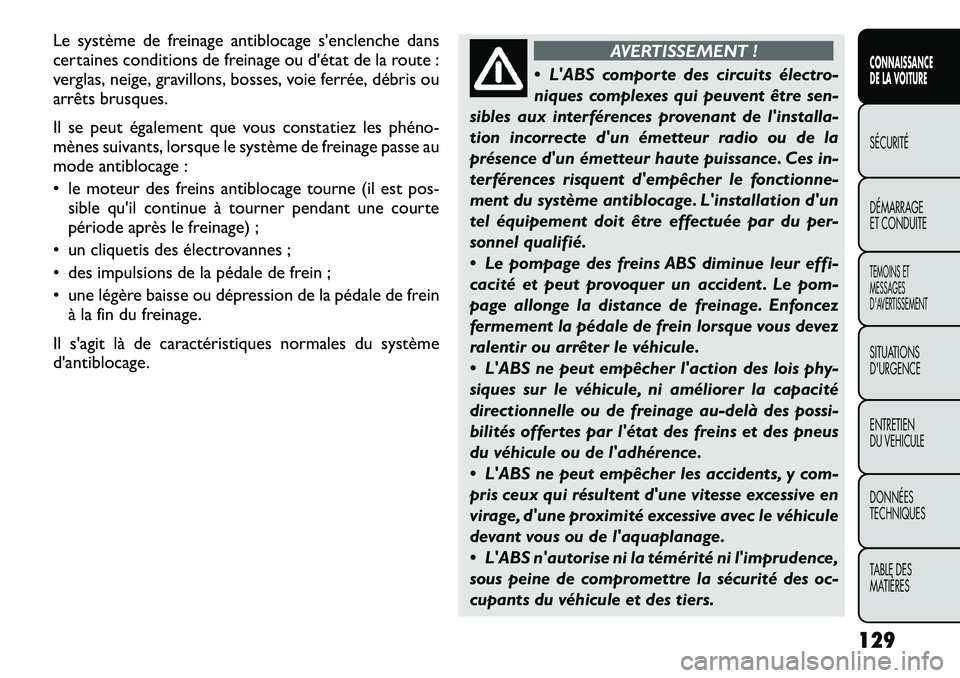

Le système de freinage antiblocage s'enclenche dans
certaines conditions de freinage ou d'état de la route :
verglas, neige, gravillons, bosses, voie ferrée, débris ou
arrêts brusques.
Il se peut également que vous constatiez les phéno

La production de signaux précis destinés à l'ordinateur
exige que toutes les roues et tous les pneus du véhicule
soient de même type et de même taille. En outre, les
pneus doivent être gonflés à la pression correcte.
Témoin ABSL'ABS est surveillé par son témoin. Il s'allume
quand le contact est mis et peut rester allumé
jusqu'à quatre secondes.
Si le témoin ABS reste allumé ou s'allume pendant le
trajet, il indique que la section ABS du système de
freinage est en panne et qu'une intervention s'impose.
Cependant, le circuit de freinage conventionnel conti-
nuera à fonctionner normalement, à moins que le
témoin des freins ne soit allumé.
Si le témoin ABS reste allumé, faites réparer le système
de freinage dès que possible pour bénéficier à nouveau
de l'antiblocage. Si le témoin ABS ne s'allume pas quand
le contact est mis, faites-le réparer dès que possible.
Si le témoin du système de freinage et le témoin ABS
restent tous deux allumés, c'est l'indice d'une panne de
l'ABS et du système de répartition de la puissance de
freinage (EBD). Une réparation immédiate de l'ABS
s'impose. ASSISTANCE AU FREINAGE D'URGENCE(BAS)
L'assistance au freinage optimise la capacité de freinage
du véhicule en cas de manœuvres de freinage d'ur-
gence. Le système détecte une situation de freinage
d'urgence en détectant l'intensité du freinage et en
appliquant une pression optimale aux freins. Ceci
contribue à réduire les distances de freinage. Le BAS
complète l'ABS. Une application très rapide des freins
entraîne la meilleure assistance BAS. Pour tirer profit
du système, vous devez appliquer une pression de
freinage continue pendant la séquence d'arrêt (ne
"pompez" pas les freins). Ne réduisez pas la pression
sur la pédale de frein sauf pour arrêter de freiner.
Lorsque la pédale de frein est relâchée, le BAS est
désactivé.
AVERTISSEMENT !
Le BAS ne peut empêcher l'action des
lois de la physique sur le véhicule et ne
peut augmenter l'adhérence offerte par la chaus-
sée. Le BAS ne peut empêcher les accidents, y
compris ceux qui résultent de virages pris à une
vitesse excessive, à une conduite sur des chaus-
sées très glissantes ou à l'aquaplanage. L'assis-
tance au freinage n'autorise ni la témérité ni
l'imprudence, sous peine de compromettre la sé­
curité des occupants du véhicule et des tiers.
