2012 FIAT FREEMONT Notice d'entretien (in French)

EXIGENCES DE REMORQUAGE
Un rodage correct des organes du groupe motopro-
pulseur de votre véhicule neuf doit respecter les règles
suivantes :
 Ne tractez pas de remorque pendant
les premiers 805 km (500 miles) de
conduite du véhicule neuf. Dans le cas
contraire, le moteur, l'essieu ou d'autres compo-
sants peuvent être endommagés.
 Puis, pendant les premiers 805 km de conduite
avec une remorque, ne dépassez pas la vitesse de
80 km/h et évitez les démarrages à plein régime.
Ceci permet de roder le moteur et les autres
composants avec des charges supérieures.
Effectuez les opérations de maintenance reprises dans
le programme de maintenance. Lors de la traction
d'une remorque, ne dépassez jamais le poids maximum
autorisé.
AVERTISSEMENT !
Un remorquage incorrect peut causer
des blessures. Respectez les règles sui-
vantes pour optimiser la sécurité du remor-
quage :
 Le contenu de la remorque doit être arrimé
pour ne pas se déplacer pendant le trajet . Un
chargement mal arrimé peut rendre difficile le
contrôle du véhicule et de la remorque. Vous
pourriez perdre le contrôle du véhicule et avoir
un accident .
 Toutes les boules d'attelage doivent être pla-
cées sur votre véhicule par un professionnel.
 Ne surchargez ni le véhicule ni la remorque.
Une surcharge peut faire perdre le contrôle, ré­
duire le rendement , endommager les freins, l'es-
sieu, le moteur, la boîte de vitesses, la direction, la
suspension, le châssis et les pneus.
 Les chaînes de sécurité doivent toujours être
utilisées entre le véhicule et la remorque.
Connectez toujours les chaînes au châssis ou au
crochet d'attelage. Croisez les chaînes sous le
triangle d'attelage et laissez suffisamment de jeu
en prévision des virages.
(Suite)
243
CONNAISSANCE
DE LA VOITURESÉCURITÉDÉMARRAGE
ET CONDUITETEMOINS ET
MESSAGES
D'AVERTISSEMENTSITUATIONSD'URGENCE ENTRETIEN
DU VEHICULE DONNÉES TECHNIQUES
TABLE DES
MATIÈRES

(Suite)

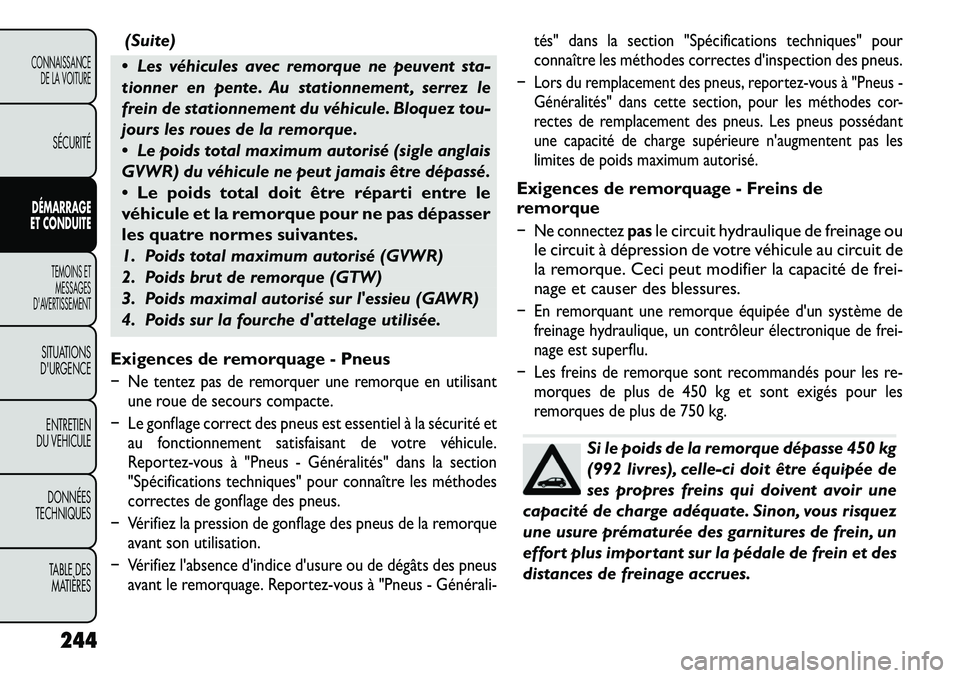

 Les véhicules avec remorque ne peuvent sta-
tionner en pente. Au stationnement , serrez le
frein de stationnement du véhicule. Bloquez tou-
jours les roues de la remorque.
 Le poids total maximum autorisé (sigle anglais
GVWR) du véhicule ne peut jamais être dépassé.  Le poids total doit être réparti entre le
véhicule et la remorque pour ne pas dépasser
les quatre normes suivantes.
1. Poids total maximum autorisé (GVWR)
2. Poids brut de remorque (GTW)
3. Poids maximal autorisé sur l'essieu (GAWR)
4. Poids sur la fourche d'attelage utilisée.
Exigences de remorquage - Pneus Ne tentez pas de remorquer une remorque en utilisant une roue de secours compacte.
Le gonflage correct des pneus est essentiel à la sécurité et
au fonctionnement satisfaisant de votre véhicule.
Reportez-vous à "Pneus - Généralités" dans la section
"Spécifications techniques" pour connaître les méthodes
correctes de gonflage des pneus.
Vérifiez la pression de gonflage des pneus de la remorque avant son utilisation.
Vérifiez l'absence d'indice d'usure ou de dégâts des pneus
avant le remorquage. Reportez-vous à "Pneus - Générali

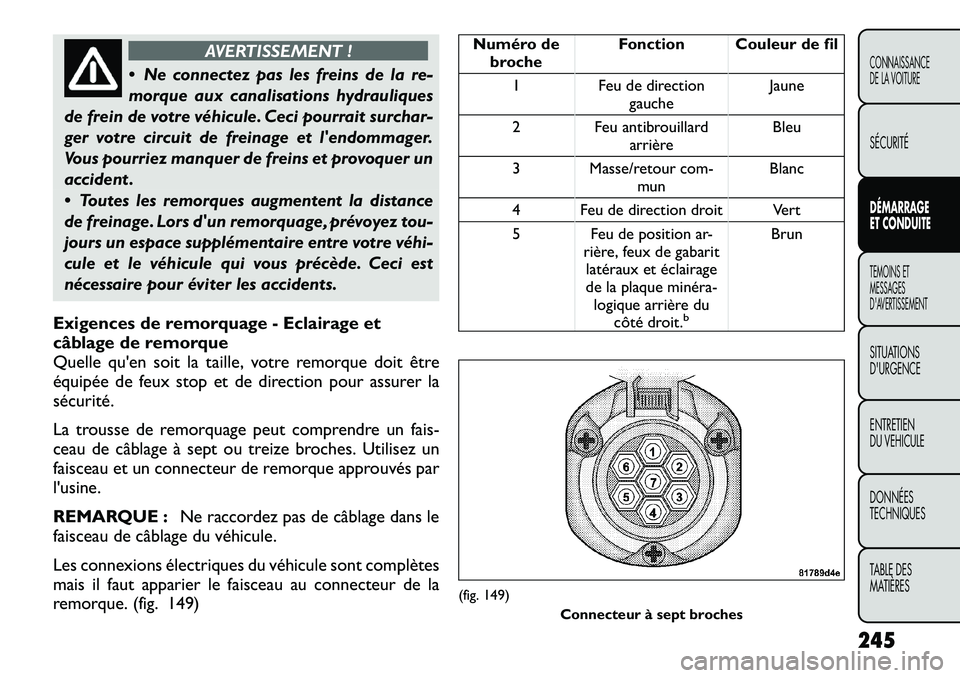

AVERTISSEMENT !
 Ne connectez pas les freins de la re-
morque aux canalisations hydrauliques
de frein de votre véhicule. Ceci pourrait surchar-
ger votre circuit de freinage et l'endommager.
Vous pourriez manquer de freins et provoquer un
accident .
 Toutes les remorques augmentent la distance
de freinage. Lors d'un remorquage, prévoyez tou-
jours un espace supplémentaire entre votre véhi­
cule et le véhicule qui vous précède. Ceci est
nécessaire pour éviter les accidents.
Exigences de remorquage - Eclairage et
câblage de remorque
Quelle qu'en soit la taille, votre remorque doit être
équipée de feux stop et de direction pour assurer la
sécurité.
La trousse de remorquage peut comprendre un fais-
ceau de câblage à sept ou treize broches. Utilisez un
faisceau et un connecteur de remorque approuvés par
l'usine.
REMARQUE : Ne raccordez pas de câblage dans le
faisceau de câblage du véhicule.
Les connexions électriques du véhicule sont complètes
mais il faut apparier le faisceau au connecteur de la
remorque. (fig. 149)
Numéro de broche Fonction Couleur de fil
1 Feu de direction gauche Jaune
2 Feu antibrouillard arrière Bleu
3 Masse/retour com- mun Blanc
4 Feu de direction droit Vert
5 Feu de position ar- rière, feux de gabarit
latéraux et éclairage
de la plaque minéra

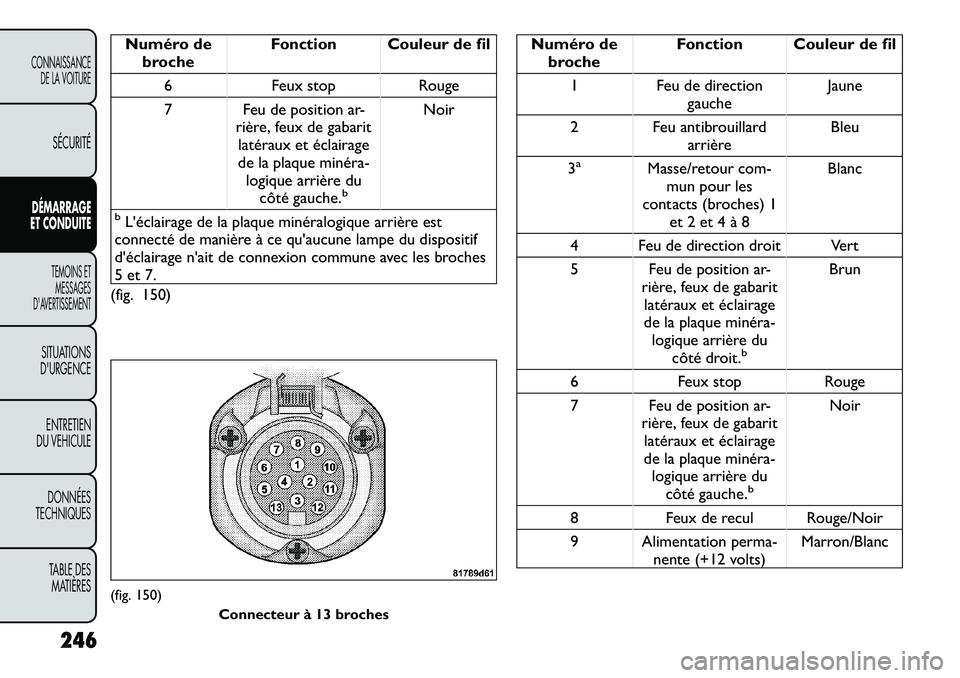

Numéro debroche Fonction Couleur de fil
6 Feux stop Rouge
7 Feu de position ar- rière, feux de gabarit
latéraux et éclairage
de la plaque minéra

Numéro debroche Fonction Couleur de fil

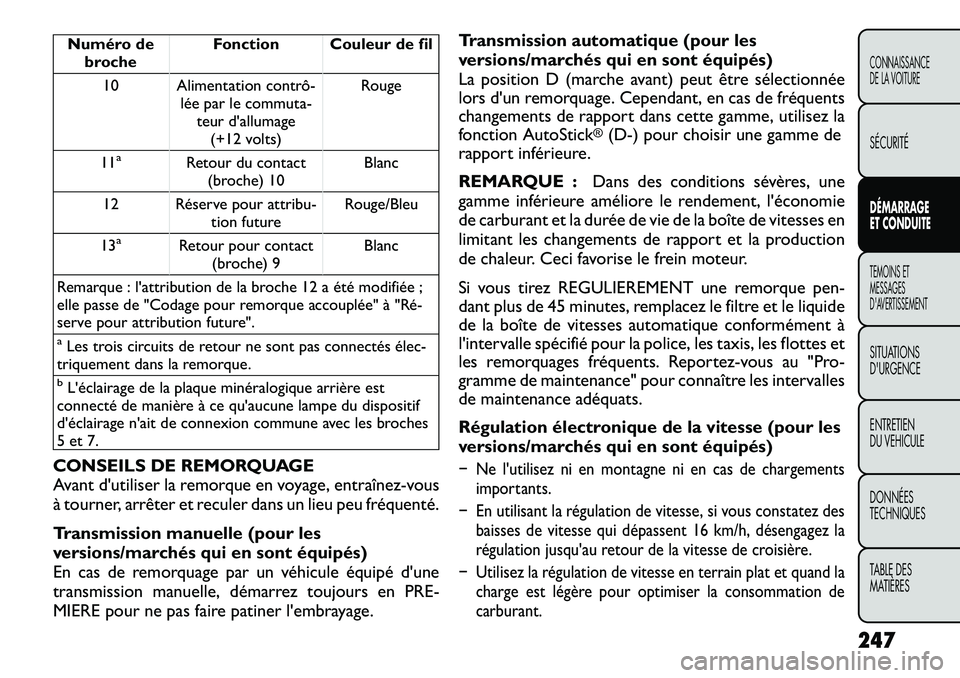

10 Alimentation contrô

AutoStick
®

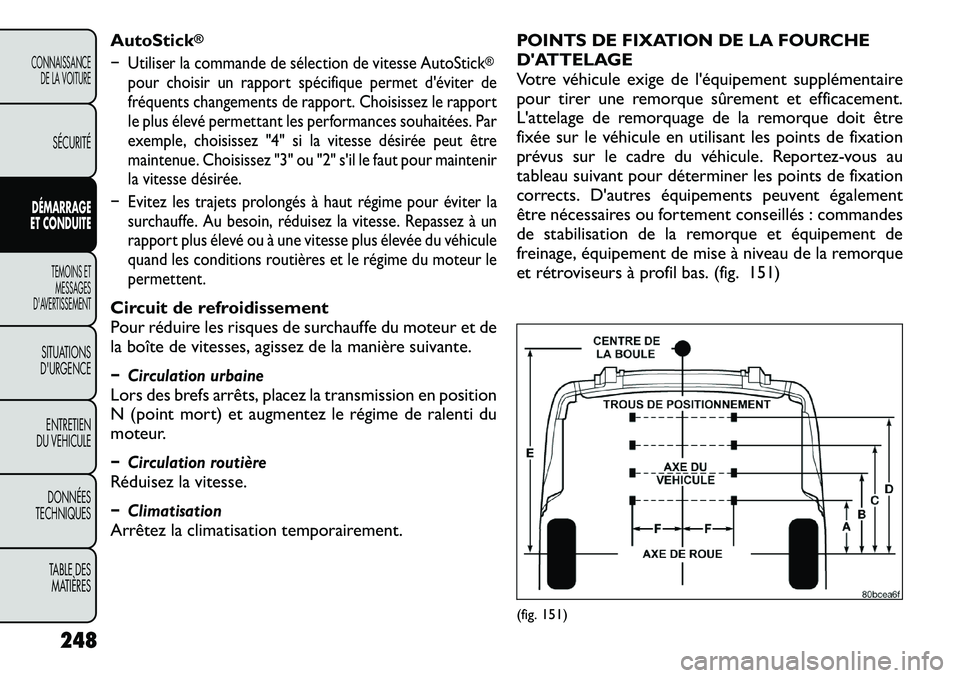

Utiliser la commande de sélection de vitesse AutoStick
®
pour choisir un rapport spécifique permet d'éviter de
fréquents changements de rapport. Choisissez le rapport
le plus élevé permettant les performances souhaitées. Par
exemple, choisissez "4" si la vitesse désirée peut être
maintenue. Choisissez "3" ou "2"s'il le faut pour maintenir
la vitesse désirée.
Evitez les trajets prolongés à haut régime pour éviter la
surchauffe. Au besoin, réduisez la vitesse. Repassez à un
rapport plus élevé ou à une vitesse plus élevée du véhicule
quand les conditions routières et le régime du moteur le
permettent.
Circuit de refroidissement
Pour réduire les risques de surchauffe du moteur et de
la boîte de vitesses, agissez de la manière suivante. Circulation urbaineLors des brefs arrêts, placez la transmission en position
N (point mort) et augmentez le régime de ralenti du
moteur. Circulation routièreRéduisez la vitesse. ClimatisationArrêtez la climatisation temporairement. POINTS DE FIXATION DE LA FOURCHE
D'ATTELAGE
Votre véhicule exige de l'équipement supplémentaire
pour tirer une remorque sûrement et efficacement.
L'attelage de remorquage de la remorque doit être
fixée sur le véhicule en utilisant les points de fixation
prévus sur le cadre du véhicule. Reportez-vous au
tableau suivant pour déterminer les points de fixation
corrects. D'autres équipements peuvent également
être nécessaires ou fortement conseillés : commandes
de stabilisation de la remorque et équipement de
freinage, équipement de mise à niveau de la remorque
et rétroviseurs à profil bas. (fig. 151)
(fig. 151)
248
CONNAISSANCE DE LA VOITURE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TEMOINS ET MESSAGES
D'AVERTISSEMENTSITUATIONS
D'URGENCE
ENTRETIEN
DU VEHICULE
DONNÉES
TECHNIQUES
TABLE DESMATIÈRES

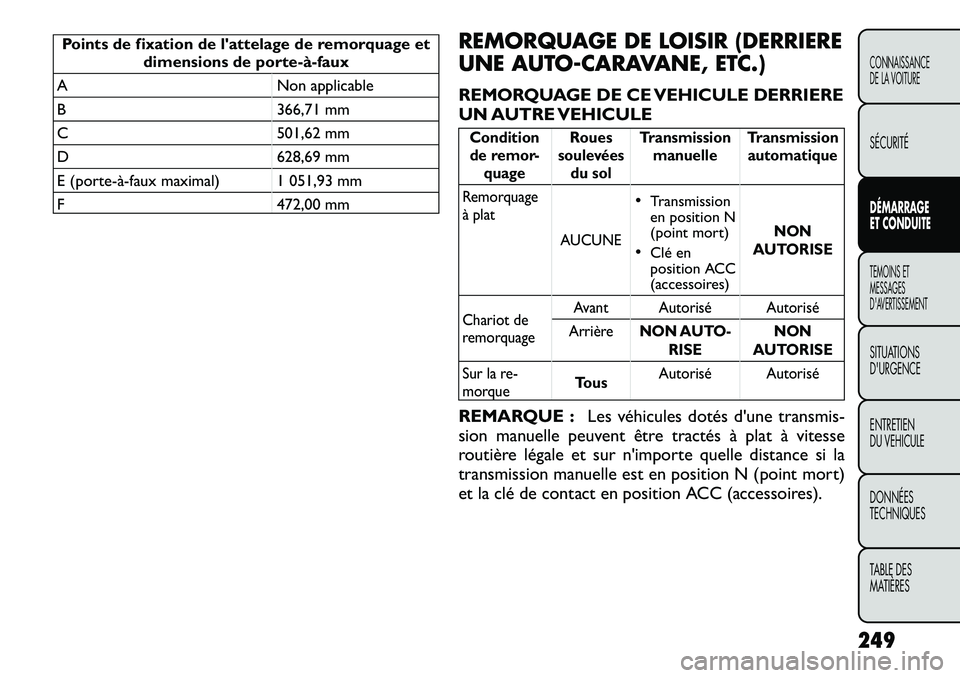

Points de fixation de l'attelage de remorquage etdimensions de porte­à­faux
A Non applicable
B 366,71 mm
C 501,62 mm
D 628,69 mm
E (porte

NE REMORQUEZ PAS à plat un véhicule
doté d'une transmission automatique.
Ceci endommagera la transmission. Si
ces véhicules doivent être remorqués, veillez à ce
que toutes les roues soient DEGAGEES du sol.
REMARQUE : Ce véhicule peut être remorqué sur
un plateau ou une dépanneuse pourvu que les quatre
roues soient levées du sol.Remorquer ce véhicule sans tenir compte
des exigences ci-dessus peut endomma-
ger gravement la transmission. Les dom-
mages découlant d'un remorquage incorrect ne
sont pas couverts par la garantie limitée des
véhicules neufs.
