2012 FIAT FREEMONT Notice d'entretien (in French)

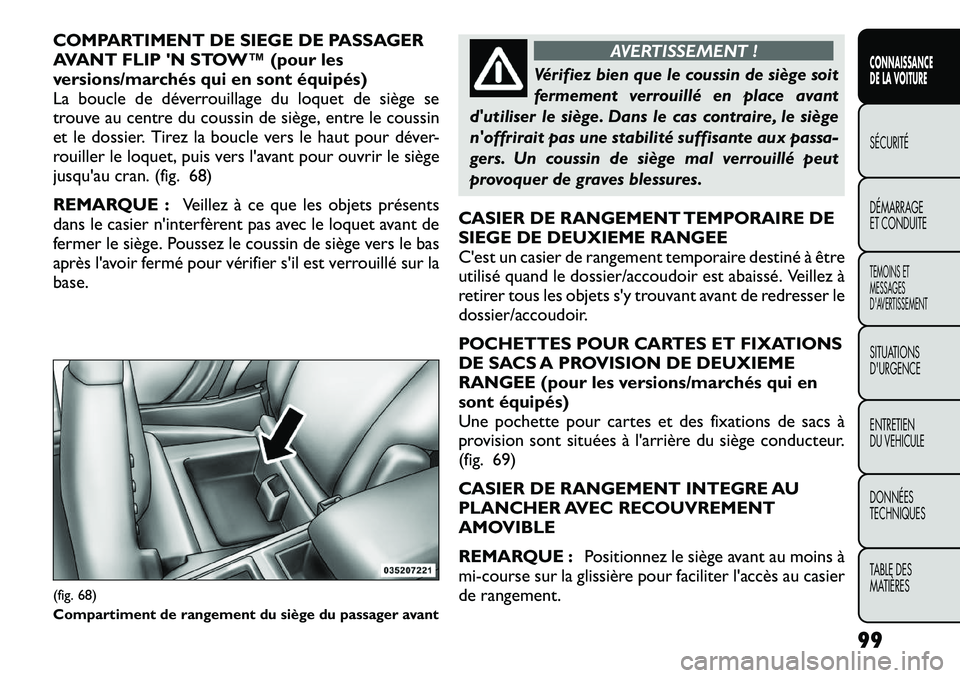

COMPARTIMENT DE SIEGE DE PASSAGER
AVANT FLIP 'N STOW™ (pour les
versions/marchés qui en sont équipés)
La boucle de déverrouillage du loquet de siège se
trouve au centre du coussin de siège, entre le coussin
et le dossier. Tirez la boucle vers le haut pour déver-
rouiller le loquet, puis vers l'avant pour ouvrir le siège
jusqu'au cran. (fig. 68)
REMARQUE :Veillez à ce que les objets présents
dans le casier n'interfèrent pas avec le loquet avant de
fermer le siège. Poussez le coussin de siège vers le bas
après l'avoir fermé pour vérifier s'il est verrouillé sur la
base.
AVERTISSEMENT !
Vérifiez bien que le coussin de siège soit
fermement verrouillé en place avant
d'utiliser le siège. Dans le cas contraire, le siège
n'offrirait pas une stabilité suffisante aux passa-
gers. Un coussin de siège mal verrouillé peut
provoquer de graves blessures.
CASIER DE RANGEMENT TEMPORAIRE DE
SIEGE DE DEUXIEME RANGEE
C'est un casier de rangement temporaire destiné à être
utilisé quand le dossier/accoudoir est abaissé. Veillez à
retirer tous les objets s'y trouvant avant de redresser le
dossier/accoudoir.
POCHETTES POUR CARTES ET FIXATIONS
DE SACS A PROVISION DE DEUXIEME
RANGEE (pour les versions/marchés qui en
sont équipés)
Une pochette pour cartes et des fixations de sacs à
provision sont situées à l'arrière du siège conducteur.
(fig. 69)
CASIER DE RANGEMENT INTEGRE AU
PLANCHER AVEC RECOUVREMENT
AMOVIBLE
REMARQUE : Positionnez le siège avant au moins à
mi-course sur la glissière pour faciliter l'accès au casier
de rangement.
(fig. 68)
Compartiment de rangement du siège du passager avant
99
CONNAISSANCE
DE LA VOITURESÉCURITÉ
DÉMARRAGE
ET CONDUITETEMOINS ET
MESSAGES
D'AVERTISSEMENTSITUATIONSD'URGENCE ENTRETIEN
DU VEHICULE DONNÉES TECHNIQUES
TABLE DES
MATIÈRES

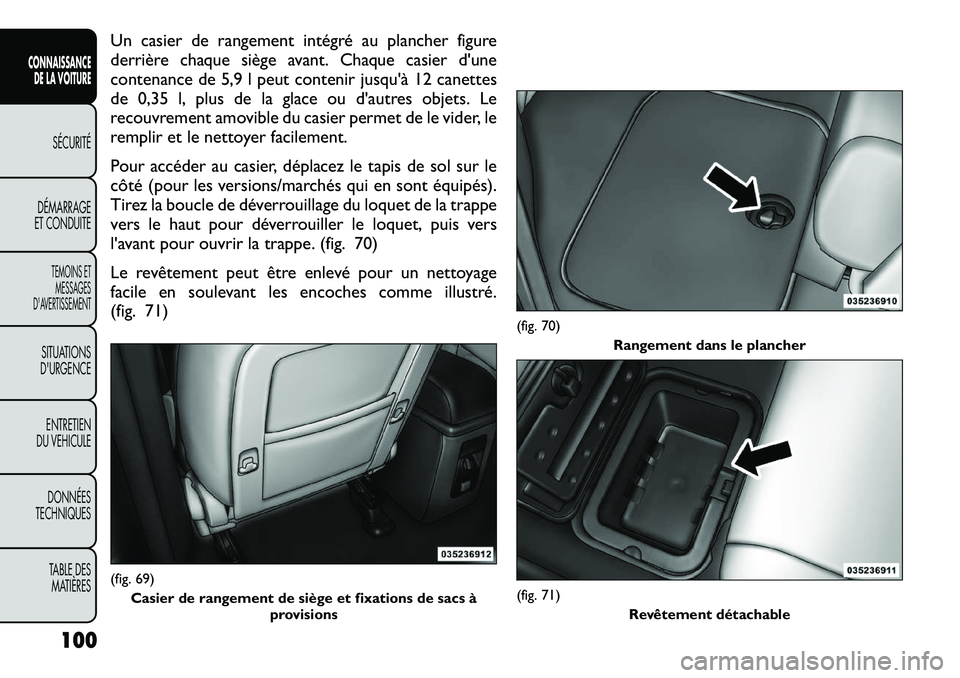

Un casier de rangement intégré au plancher figure
derrière chaque siège avant. Chaque casier d'une
contenance de 5,9 l peut contenir jusqu'à 12 canettes
de 0,35 l, plus de la glace ou d'autres objets. Le
recouvrement amovible du casier permet de le vider, le
remplir et le nettoyer facilement.
Pour accéder au casier, déplacez le tapis de sol sur le
côté (pour les versions/marchés qui en sont équipés).
Tirez la boucle de déverrouillage du loquet de la trappe
vers le haut pour déverrouiller le loquet, puis vers
l'avant pour ouvrir la trappe. (fig. 70)
Le revêtement peut être enlevé pour un nettoyage
facile en soulevant les encoches comme illustré.
(fig. 71)(fig. 69)Casier de rangement de siège et fixations de sacs à provisions
(fig. 70)
Rangement dans le plancher(fig. 71)
Revêtement détachable
100
CONNAISSANCE DE LA VOITURE
SÉCURITÉ
DÉMARRAGE
ET CONDUITETEMOINS ET MESSAGES
D'AVERTISSEMENTSITUATIONS
D'URGENCE
ENTRETIEN
DU VEHICULE
DONNÉES
TECHNIQUES
TABLE DESMATIÈRES

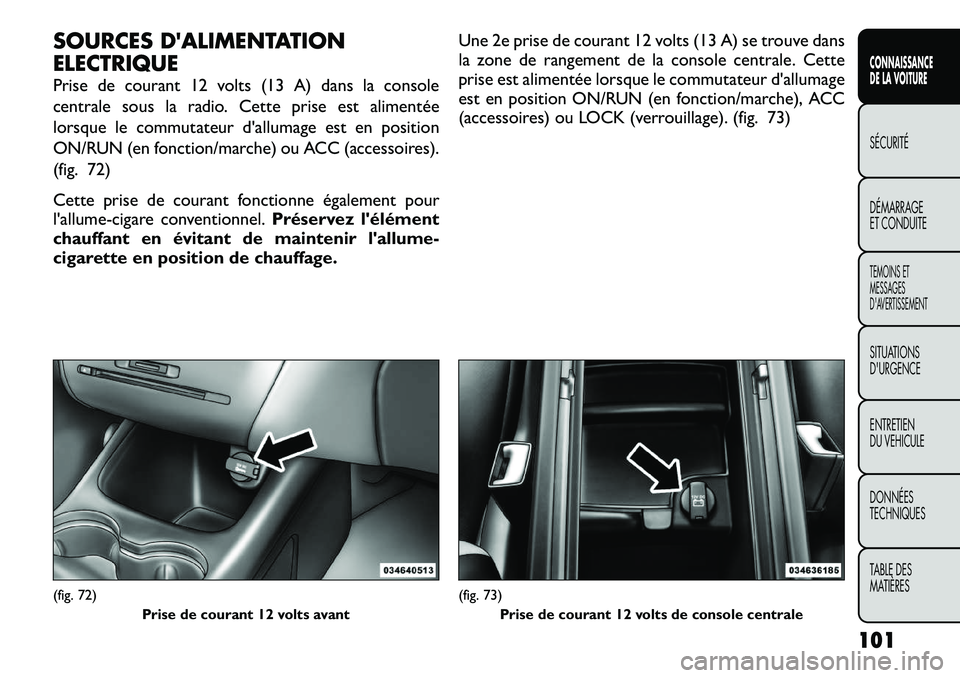

SOURCES D'ALIMENTATION
ELECTRIQUE
Prise de courant 12 volts (13 A) dans la console
centrale sous la radio. Cette prise est alimentée
lorsque le commutateur d'allumage est en position
ON/RUN (en fonction/marche) ou ACC (accessoires).
(fig. 72)
Cette prise de courant fonctionne également pour
l'allume-cigare conventionnel.Préservez l'élément
chauffant en évitant de maintenir l'allume-
cigarette en position de chauffage. Une 2e prise de courant 12 volts (13 A) se trouve dans
la zone de rangement de la console centrale. Cette
prise est alimentée lorsque le commutateur d'allumage
est en position ON/RUN (en fonction/marche), ACC
(accessoires) ou LOCK (verrouillage). (fig. 73)(fig. 72)
Prise de courant 12 volts avant
(fig. 73)Prise de courant 12 volts de console centrale
101
CONNAISSANCE
DE LA VOITURESÉCURITÉ
DÉMARRAGE
ET CONDUITETEMOINS ET
MESSAGES
D'AVERTISSEMENTSITUATIONSD'URGENCE ENTRETIEN
DU VEHICULE DONNÉES TECHNIQUES
TABLE DES
MATIÈRES

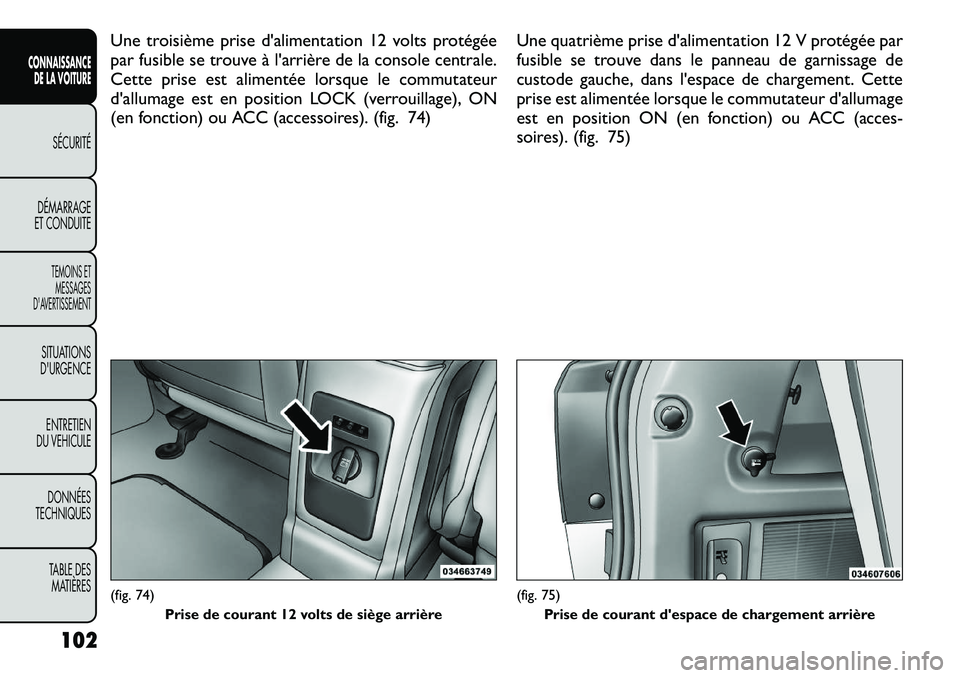

Une troisième prise d'alimentation 12 volts protégée
par fusible se trouve à l'arrière de la console centrale.
Cette prise est alimentée lorsque le commutateur
d'allumage est en position LOCK (verrouillage), ON
(en fonction) ou ACC (accessoires). (fig. 74)Une quatrième prise d'alimentation 12 V protégée par
fusible se trouve dans le panneau de garnissage de
custode gauche, dans l'espace de chargement. Cette
prise est alimentée lorsque le commutateur d'allumage
est en position ON (en fonction) ou ACC (acces-
soires). (fig. 75)(fig. 74)
Prise de courant 12 volts de siège arrière
(fig. 75)Prise de courant d'espace de chargement arrière
102
CONNAISSANCE DE LA VOITURE
SÉCURITÉ
DÉMARRAGE
ET CONDUITETEMOINS ET MESSAGES
D'AVERTISSEMENTSITUATIONS
D'URGENCE
ENTRETIEN
DU VEHICULE
DONNÉES
TECHNIQUES
TABLE DESMATIÈRES

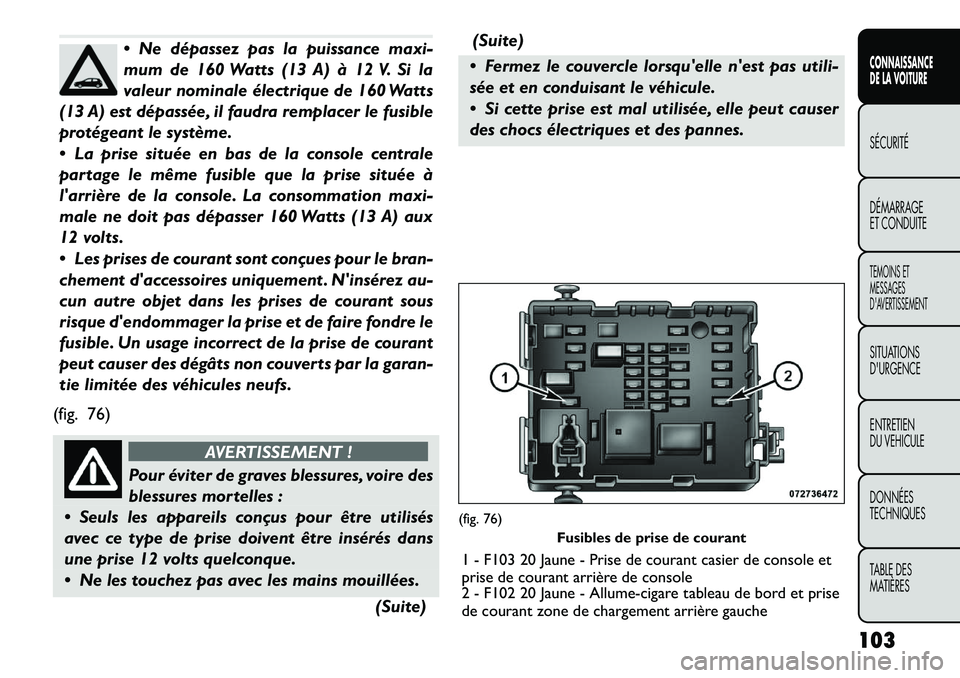

 Ne dépassez pas la puissance maxi-
mum de 160 Watts (13 A) à 12 V. Si la
valeur nominale électrique de 160 Watts
(13 A) est dépassée, il faudra remplacer le fusible
protégeant le système.
 La prise située en bas de la console centrale
partage le même fusible que la prise située à
l'arrière de la console. La consommation maxi-
male ne doit pas dépasser 160 Watts (13 A) aux
12 volts.
 Les prises de courant sont conçues pour le bran-
chement d'accessoires uniquement . N'insérez au-
cun autre objet dans les prises de courant sous
risque d'endommager la prise et de faire fondre le
fusible. Un usage incorrect de la prise de courant
peut causer des dégâts non couverts par la garan-
tie limitée des véhicules neufs.
(fig. 76)
AVERTISSEMENT !
Pour éviter de graves blessures, voire des
blessures mortelles :
 Seuls les appareils conçus pour être utilisés
avec ce type de prise doivent être insérés dans
une prise 12 volts quelconque.
 Ne les touchez pas avec les mains mouillées.
(Suite)(Suite)
 Fermez le couvercle lorsqu'elle n'est pas utili-
sée et en conduisant le véhicule.
 Si cette prise est mal utilisée, elle peut causer
des chocs électriques et des pannes.
(fig. 76) Fusibles de prise de courant
1 - F103 20 Jaune - Prise de courant casier de console et
prise de courant arrière de console
2 - F102 20 Jaune - Allume-cigare tableau de bord et prise
de courant zone de chargement arrière gauche
103
CONNAISSANCE
DE LA VOITURESÉCURITÉ
DÉMARRAGE
ET CONDUITETEMOINS ET
MESSAGES
D'AVERTISSEMENTSITUATIONSD'URGENCE ENTRETIEN
DU VEHICULE DONNÉES TECHNIQUES
TABLE DES
MATIÈRES

 De nombreux accessoires pouvant être
branchés à la prise sont ainsi alimentés
en tension de batterie, même s'ils ne sont
pas utilisés (téléphone portable, par exemple).
Avec le temps, ils peuvent décharger la batterie,
réduire sa durée de vie et empêcher le démarrage
du moteur.
 Les accessoires qui consomment beaucoup de
courant (tels que les refroidisseurs, les aspira-
teurs, les lampes, etc .), peuvent dégrader la bat-
terie plus rapidement . Ne les utilisez que par
intermittence en redoublant de prudence.
 Après l'utilisation de tels accessoires, ou après
de longues périodes d'immobilisation du véhicule
avec les accessoires branchés, roulez suffisam-
ment longtemps pour permettre à l'alternateur
de recharger la batterie du véhicule.
 Les prises de courant sont conçues pour le bran-
chement d'accessoires uniquement . Ne suspendez
aucun type d'accessoire ou de support d'acces-
soire à la prise. PORTE-GOBELETS
Deux porte-gobelets sont situés dans la console cen-
trale pour les passagers avant. (fig. 77)
Pour les passagers de la deuxième rangée, deux porte-
gobelets sont situés dans l'accoudoir central, entre les
deux sièges.
(fig. 77)
Porte-gobelets de console au plancher
104
CONNAISSANCE DE LA VOITURE
SÉCURITÉ
DÉMARRAGE
ET CONDUITETEMOINS ET MESSAGES
D'AVERTISSEMENTSITUATIONS
D'URGENCE
ENTRETIEN
DU VEHICULE
DONNÉES
TECHNIQUES
TABLE DESMATIÈRES

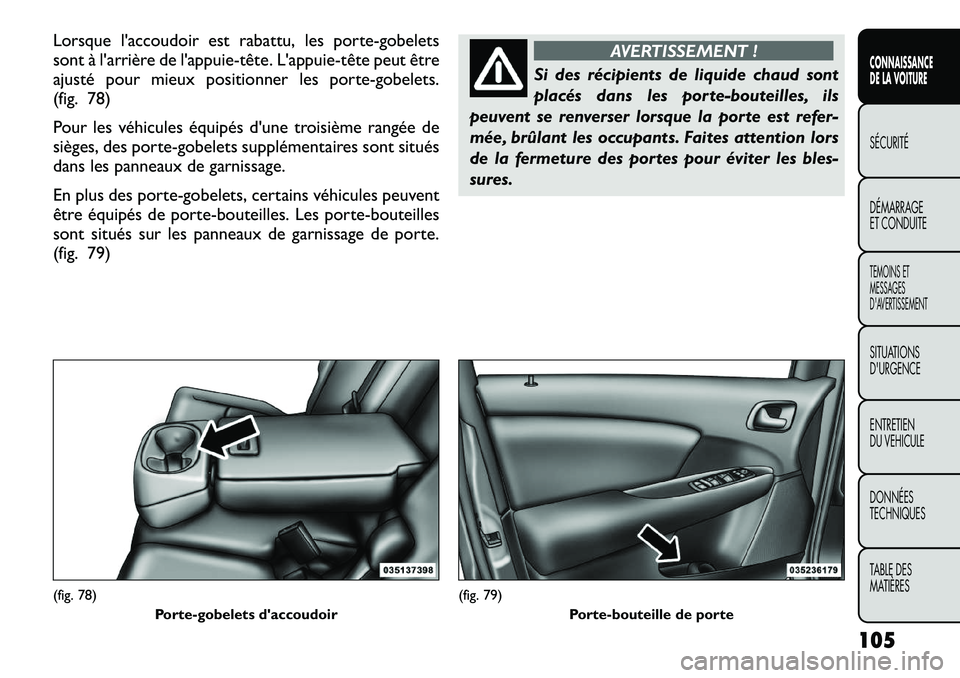

Lorsque l'accoudoir est rabattu, les porte-gobelets
sont à l'arrière de l'appuie

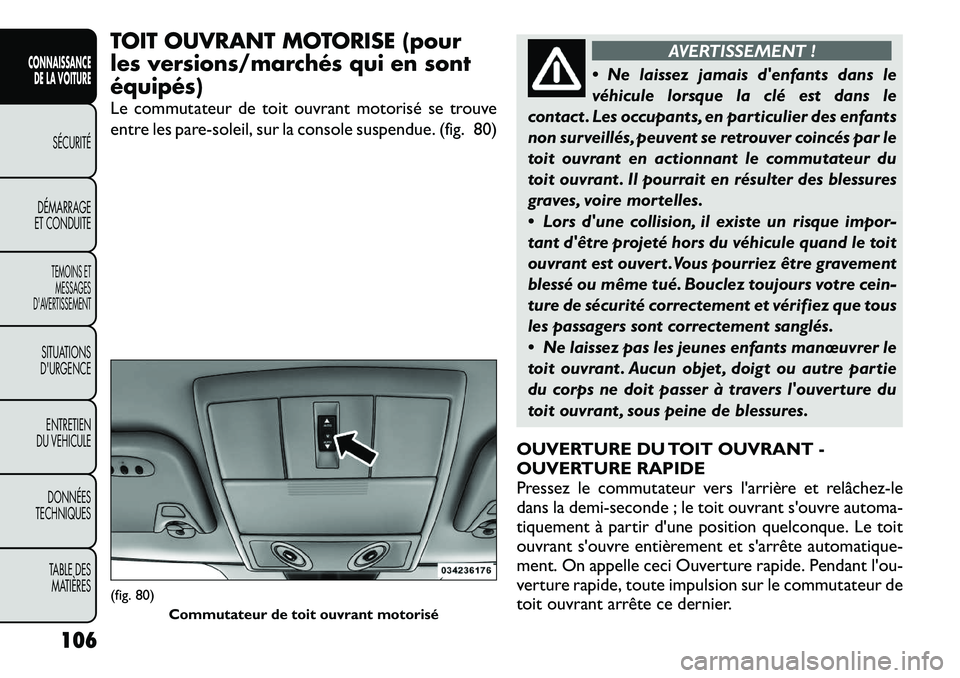

TOIT OUVRANT MOTORISE (pour
les versions/marchés qui en sontéquipés)
Le commutateur de toit ouvrant motorisé se trouve
entre les pare-soleil, sur la console suspendue. (fig. 80)
AVERTISSEMENT !
 Ne laissez jamais d'enfants dans le
véhicule lorsque la clé est dans le
contact . Les occupants, en particulier des enfants
non surveillés, peuvent se retrouver coincés par le
toit ouvrant en actionnant le commutateur du
toit ouvrant . Il pourrait en résulter des blessures
graves, voire mortelles.
 Lors d'une collision, il existe un risque impor-
tant d'être projeté hors du véhicule quand le toit
ouvrant est ouvert .Vous pourriez être gravement
blessé ou même tué. Bouclez toujours votre cein-
ture de sécurité correctement et vérifiez que tous
les passagers sont correctement sanglés.
 Ne laissez pas les jeunes enfants manœuvrer le
toit ouvrant . Aucun objet , doigt ou autre partie
du corps ne doit passer à travers l'ouverture du
toit ouvrant , sous peine de blessures.
OUVERTURE DU TOIT OUVRANT -
OUVERTURE RAPIDE
Pressez le commutateur vers l'arrière et relâchez-le
dans la demi-seconde ; le toit ouvrant s'ouvre automa-
tiquement à partir d'une position quelconque. Le toit
ouvrant s'ouvre entièrement et s'arrête automatique-
ment. On appelle ceci Ouverture rapide. Pendant l'ou-
verture rapide, toute impulsion sur le commutateur de
toit ouvrant arrête ce dernier.
(fig. 80) Commutateur de toit ouvrant motorisé
