2011 Lancia Ypsilon Notice d'entretien (in French)

❒contrôle visuel des conditions des courroies de
commande accessoires ;
❒contrôle et vidange/remplacement éventuels de
l'huile moteur et du filtre à huile ;
❒contrôle et remplacement éventuel du filtre à
pollen ;
❒contrôle et remplacement éventuel du filtre à
air.

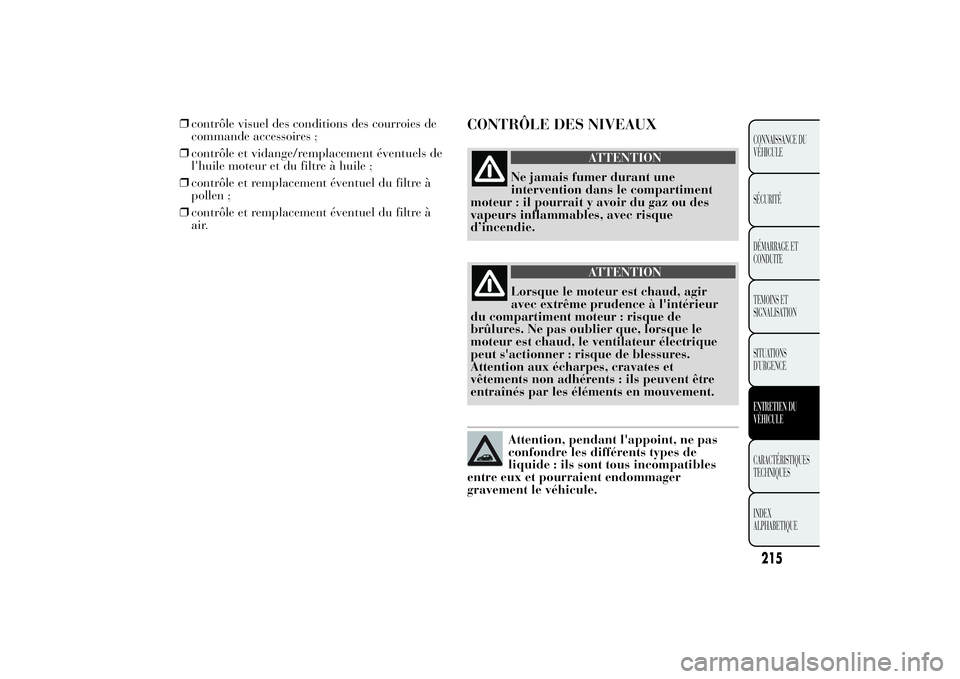

CONTRÔLE DES NIVEAUX
ATTENTION
Ne jamais fumer durant une
intervention dans le compartiment
moteur : il pourrait y avoir du gaz ou des
vapeurs inflammables, avec risque
d’incendie.
ATTENTION
Lorsque le moteur est chaud, agir
avec extrême prudence à l'intérieur
du compartiment moteur : risque de
brûlures. Ne pas oublier que, lorsque le
moteur est chaud, le ventilateur électrique
peut s'actionner : risque de blessures.
Attention aux écharpes, cravates et
vêtements non adhérents : ils peuvent être
entraînés par les éléments en mouvement.Attention, pendant l'appoint, ne pas
confondre les différents types de
liquide : ils sont tous incompatibles
entre eux et pourraient endommager
gravement le véhicule.
215CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

Versions 0.9 TwinAir 85 CVA. Bouchon/Remplissage d'huile moteur B. Jauge contrôle niveau d'huile moteur C. Liquide de refroidissement du
moteur D. Liquide lave-glace avant/arrière E. Liquide de freins F. Batterie
F
E
CD
B
A
fig. 158
L0F0089
216
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

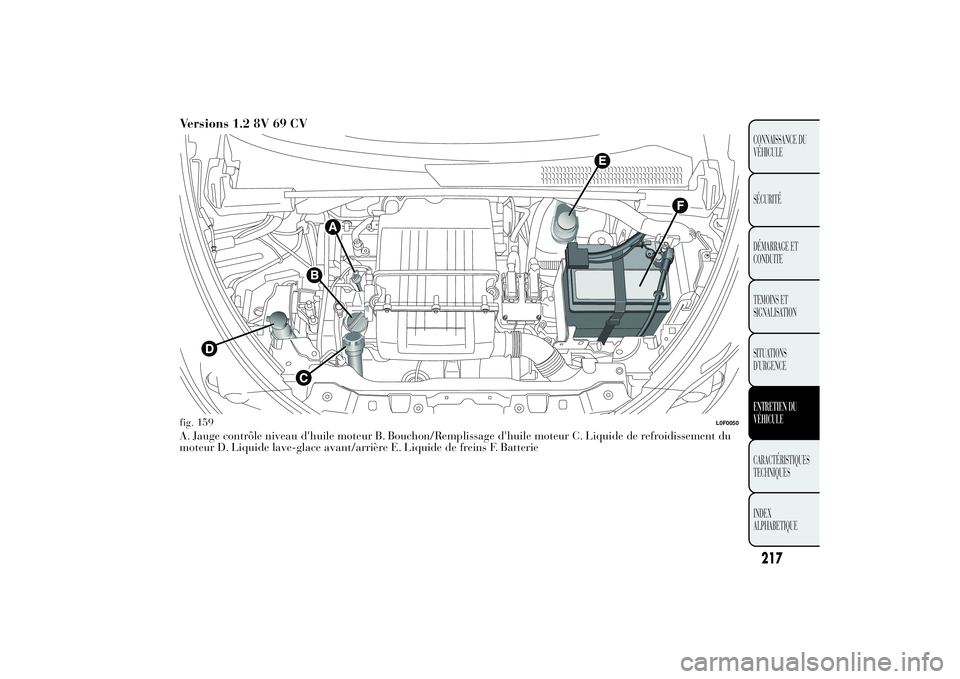

Versions 1.2 8V 69 CVA. Jauge contrôle niveau d'huile moteur B. Bouchon/Remplissage d'huile moteur C. Liquide de refroidissement du
moteur D. Liquide lave-glace avant/arrière E. Liquide de freins F. Batteriefig. 159
L0F0050
217CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

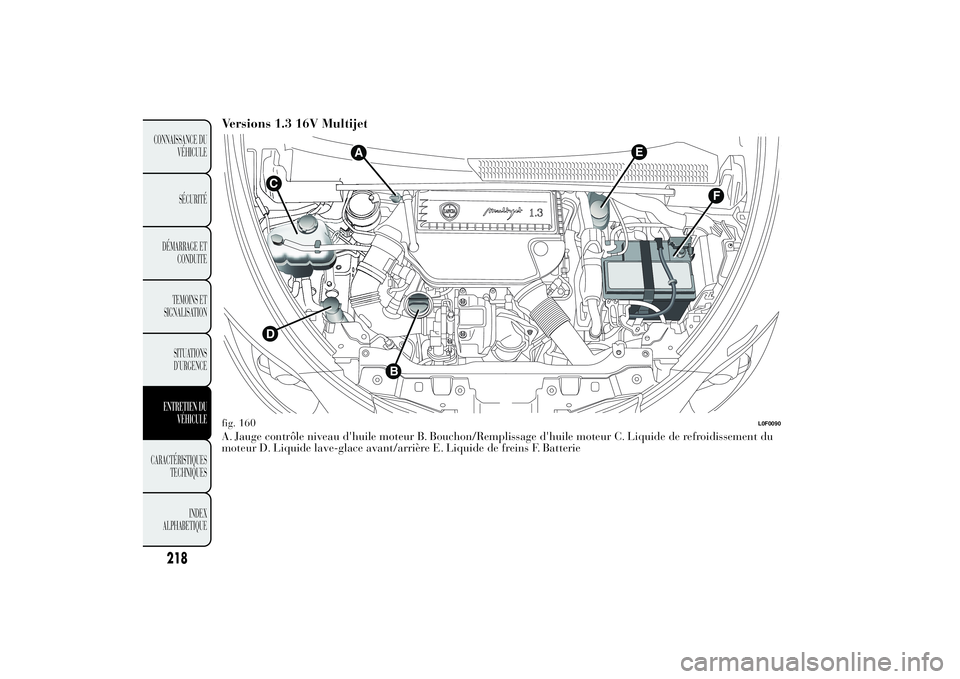

Versions 1.3 16V MultijetA. Jauge contrôle niveau d'huile moteur B. Bouchon/Remplissage d'huile moteur C. Liquide de refroidissement du
moteur D. Liquide lave-glace avant/arrière E. Liquide de freins F. Batterie
E
A
CD
B
F
fig. 160
L0F0090
218
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

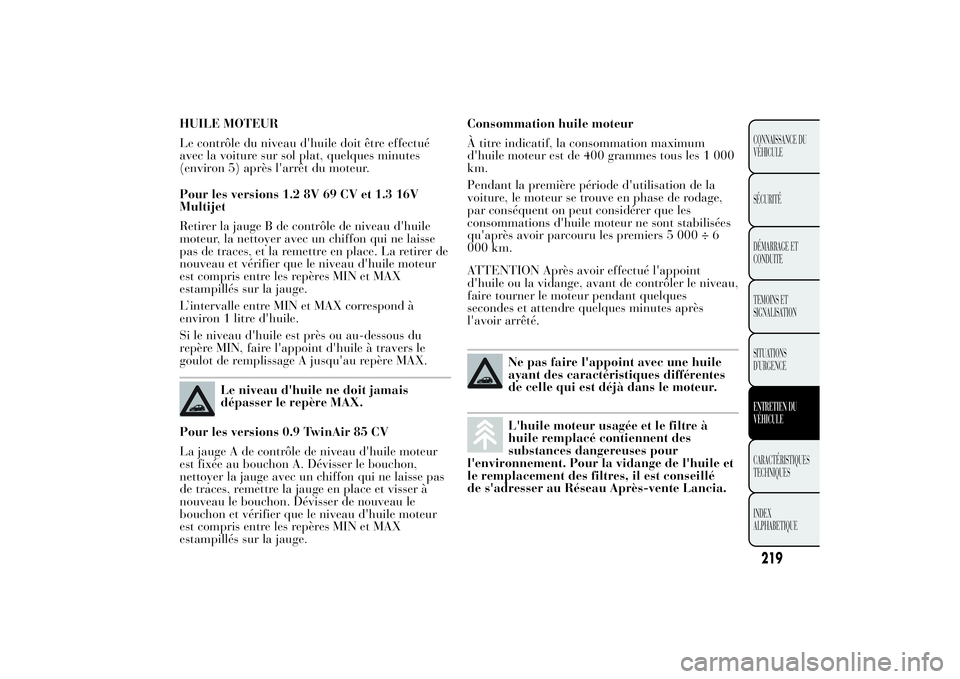

HUILE MOTEUR
Le contrôle du niveau d'huile doit être effectué
avec la voiture sur sol plat, quelques minutes
(environ 5) après l'arrêt du moteur.
Pour les versions 1.2 8V 69 CV et 1.3 16V
Multijet
Retirer la jauge B de contrôle de niveau d'huile
moteur, la nettoyer avec un chiffon qui ne laisse
pas de traces, et la remettre en place. La retirer de
nouveau et vérifier que le niveau d'huile moteur
est compris entre les repères MIN et MAX
estampillés sur la jauge.
L’intervalle entre MIN et MAX correspond à
environ 1 litre d'huile.
Si le niveau d'huile est près ou au-dessous du
repère MIN, faire l'appoint d'huile à travers le
goulot de remplissage A jusqu'au repère MAX.
Le niveau d'huile ne doit jamais
dépasser le repère MAX.
Pour les versions 0.9 TwinAir 85 CV
La jauge A de contrôle de niveau d'huile moteur
est fixée au bouchon A. Dévisser le bouchon,
nettoyer la jauge avec un chiffon qui ne laisse pas
de traces, remettre la jauge en place et visser à
nouveau le bouchon. Dévisser de nouveau le
bouchon et vérifier que le niveau d'huile moteur
est compris entre les repères MIN et MAX
estampillés sur la jauge.Consommation huile moteur
À titre indicatif, la consommation maximum
d'huile moteur est de 400 grammes tous les 1 000
km.
Pendant la première période d'utilisation de la
voiture, le moteur se trouve en phase de rodage,
par conséquent on peut considérer que les
consommations d'huile moteur ne sont stabilisées
qu'après avoir parcouru les premiers 5 000 ÷ 6
000 km.
ATTENTION Après avoir effectué l'appoint
d'huile ou la vidange, avant de contrôler le niveau,
faire tourner le moteur pendant quelques
secondes et attendre quelques minutes après
l'avoir arrêté.
Ne pas faire l'appoint avec une huile
ayant des caractéristiques différentes
de celle qui est déjà dans le moteur.L'huile moteur usagée et le filtre à
huile remplacé contiennent des
substances dangereuses pour
l'environnement. Pour la vidange de l'huile et
le remplacement des filtres, il est conseillé
de s'adresser au Réseau Après-vente Lancia.
219CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

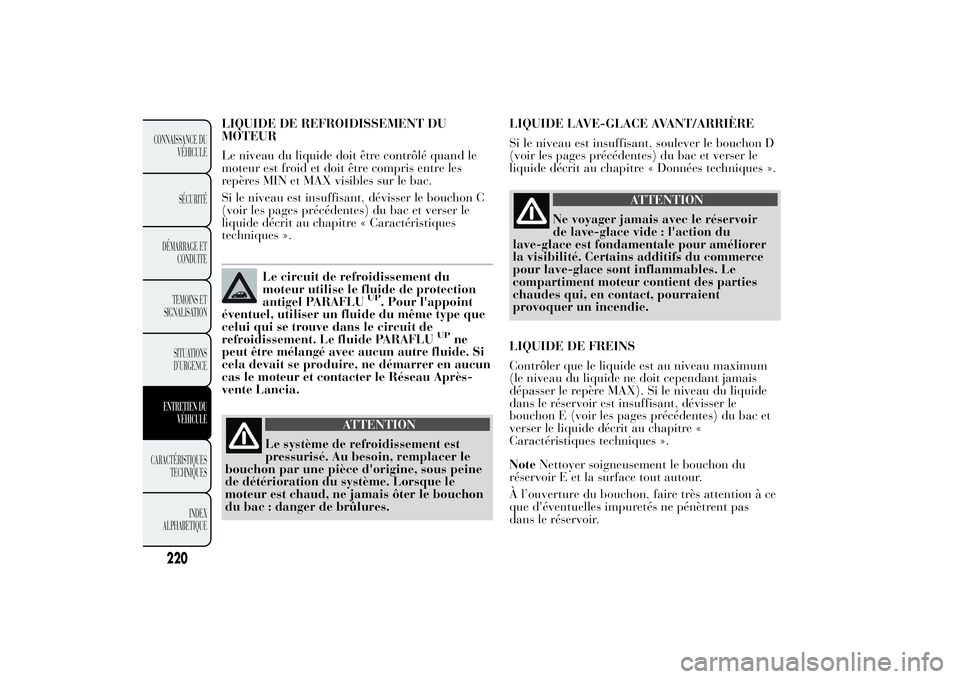

LIQUIDE DE REFROIDISSEMENT DU
MOTEUR
Le niveau du liquide doit être contrôlé quand le
moteur est froid et doit être compris entre les
repères MIN et MAX visibles sur le bac.
Si le niveau est insuffisant, dévisser le bouchon C
(voir les pages précédentes) du bac et verser le
liquide décrit au chapitre « Caractéristiques
techniques ».
Le circuit de refroidissement du
moteur utilise le fluide de protection
antigel PARAFLU
UP
. Pour l'appoint
éventuel, utiliser un fluide du même type que
celui qui se trouve dans le circuit de
refroidissement. Le fluide PARAFLU
UP
ne
peut être mélangé avec aucun autre fluide. Si
cela devait se produire, ne démarrer en aucun
cas le moteur et contacter le Réseau Après-
vente Lancia.
ATTENTION
Le système de refroidissement est
pressurisé. Au besoin, remplacer le
bouchon par une pièce d'origine, sous peine
de détérioration du système. Lorsque le
moteur est chaud, ne jamais ôter le bouchon
du bac : danger de brûlures.LIQUIDE LAVE-GLACE AVANT/ARRIÈRE
Si le niveau est insuffisant, soulever le bouchon D
(voir les pages précédentes) du bac et verser le
liquide décrit au chapitre « Données techniques ».
ATTENTION
Ne voyager jamais avec le réservoir
de lave-glace vide : l'action du
lave-glace est fondamentale pour améliorer
la visibilité. Certains additifs du commerce
pour lave-glace sont inflammables. Le
compartiment moteur contient des parties
chaudes qui, en contact, pourraient
provoquer un incendie.
LIQUIDE DE FREINS
Contrôler que le liquide est au niveau maximum
(le niveau du liquide ne doit cependant jamais
dépasser le repère MAX). Si le niveau du liquide
dans le réservoir est insuffisant, dévisser le
bouchon E (voir les pages précédentes) du bac et
verser le liquide décrit au chapitre «
Caractéristiques techniques ».
NoteNettoyer soigneusement le bouchon du
réservoir E et la surface tout autour.
À l’ouverture du bouchon, faire très attention à ce
que d'éventuelles impuretés ne pénètrent pas
dans le réservoir.
220
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

Pour l'appoint, utiliser toujours un entonnoir avec
filtre intégré d'une maille inférieure ou égale à
0,12 mm.
ATTENTION Le liquide de freins absorbe
l'humidité, par conséquent, si vous utilisez
principalement la voiture dans des zones où le
degré d'humidité atmosphérique est élevé, le
liquide doit être remplacé plus fréquemment que
prévu par le « Plan d'entretien programmé ».
Veiller à ce que le liquide des freins,
qui est très corrosif, ne vienne au
contact avec les parties peintes. Si ceci
venait à se produire, laver immédiatement à
l'eau.
ATTENTION
Le liquide de freins est toxique et très
corrosif. En cas de contact accidentel,
laver immédiatement les parties concernées
à l'eau et au savon neutre, puis rincer
abondamment. En cas d'ingestion,
s'adresser immédiatement à un médecin.
ATTENTION
Le symbole
, sur le récipient
indique que le liquide des freins est
de type synthétique et le distingue de ceux
qui sont de type minéral. L'utilisation de
liquide de type minéral endommage
définitivement les joints spéciaux en
caoutchouc du circuit de freinage.
221CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

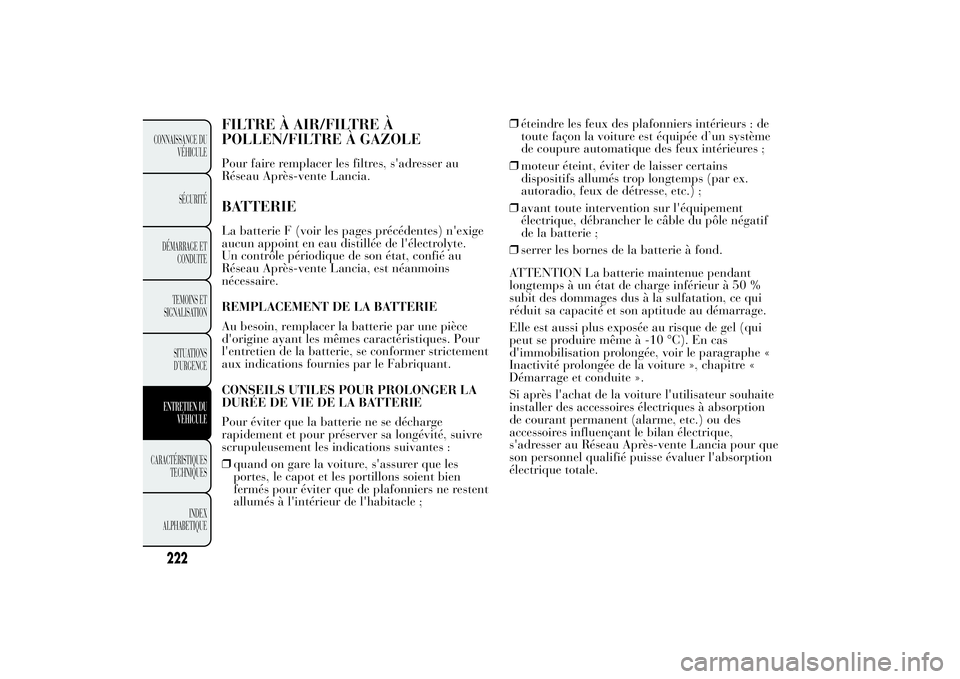

FILTRE À AIR/FILTRE À
POLLEN/FILTRE À GAZOLEPour faire remplacer les filtres, s'adresser au
Réseau Après-vente Lancia.BATTERIELa batterie F (voir les pages précédentes) n'exige
aucun appoint en eau distillée de l'électrolyte.
Un contrôle périodique de son état, confié au
Réseau Après-vente Lancia, est néanmoins
nécessaire.
REMPLACEMENT DE LA BATTERIE
Au besoin, remplacer la batterie par une pièce
d'origine ayant les mêmes caractéristiques. Pour
l'entretien de la batterie, se conformer strictement
aux indications fournies par le Fabriquant.
CONSEILS UTILES POUR PROLONGER LA
DURÉE DE VIE DE LA BATTERIE
Pour éviter que la batterie ne se décharge
rapidement et pour préserver sa longévité, suivre
scrupuleusement les indications suivantes :
❒quand on gare la voiture, s'assurer que les
portes, le capot et les portillons soient bien
fermés pour éviter que de plafonniers ne restent
allumés à l'intérieur de l'habitacle ;❒éteindre les feux des plafonniers intérieurs : de
toute façon la voiture est équipée d’un système
de coupure automatique des feux intérieures ;
❒moteur éteint, éviter de laisser certains
dispositifs allumés trop longtemps (par ex.
autoradio, feux de détresse, etc.) ;
❒avant toute intervention sur l'équipement
électrique, débrancher le câble du pôle négatif
de la batterie ;
❒serrer les bornes de la batterie à fond.
ATTENTION La batterie maintenue pendant
longtemps à un état de charge inférieur à 50 %
subit des dommages dus à la sulfatation, ce qui
réduit sa capacité et son aptitude au démarrage.
Elle est aussi plus exposée au risque de gel (qui
peut se produire même à -10 °C). En cas
d'immobilisation prolongée, voir le paragraphe «
Inactivité prolongée de la voiture », chapitre «
Démarrage et conduite ».
Si après l'achat de la voiture l'utilisateur souhaite
installer des accessoires électriques à absorption
de courant permanent (alarme, etc.) ou des
accessoires influençant le bilan électrique,
s'adresser au Réseau Après-vente Lancia pour que
son personnel qualifié puisse évaluer l'absorption
électrique totale.
