2011 Lancia Ypsilon Notice d'entretien (in French)

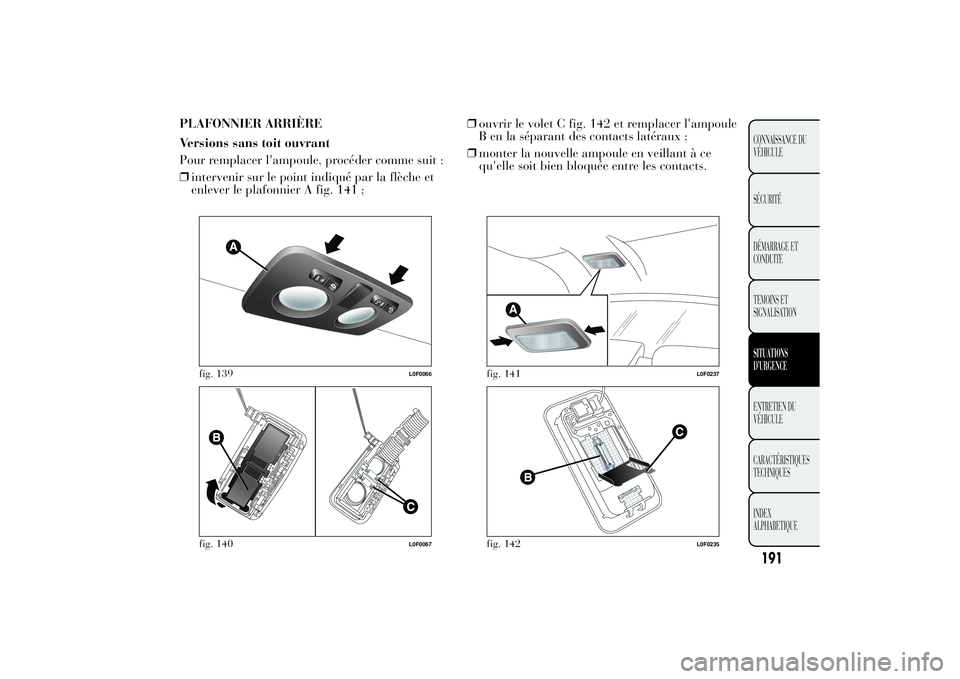

PLAFONNIER ARRIÈRE
Versions sans toit ouvrant
Pour remplacer l'ampoule, procéder comme suit :
❒intervenir sur le point indiqué par la flèche et
enlever le plafonnier A fig. 141 ;❒ouvrir le volet C fig. 142 et remplacer l'ampoule
B en la séparant des contacts latéraux ;
❒monter la nouvelle ampoule en veillant à ce
qu'elle soit bien bloquée entre les contacts.
fig. 139
L0F0066
fig. 140
L0F0067
fig. 141
L0F0237
fig. 142
L0F0235
191CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATIONSITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

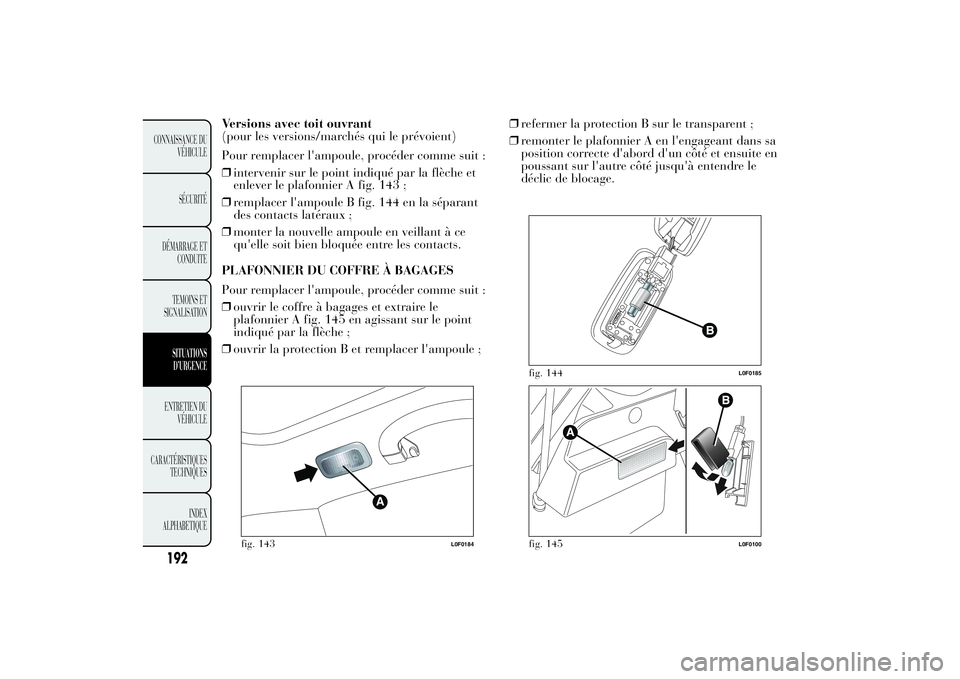

Versions avec toit ouvrant
(pour les versions/marchés qui le prévoient)
Pour remplacer l'ampoule, procéder comme suit :
❒intervenir sur le point indiqué par la flèche et
enlever le plafonnier A fig. 143 ;
❒remplacer l'ampoule B fig. 144 en la séparant
des contacts latéraux ;
❒monter la nouvelle ampoule en veillant à ce
qu'elle soit bien bloquée entre les contacts.
PLAFONNIER DU COFFRE À BAGAGES
Pour remplacer l'ampoule, procéder comme suit :
❒ouvrir le coffre à bagages et extraire le
plafonnier A fig. 145 en agissant sur le point
indiqué par la flèche ;
❒ouvrir la protection B et remplacer l'ampoule ;❒refermer la protection B sur le transparent ;
❒remonter le plafonnier A en l'engageant dans sa
position correcte d'abord d'un côté et ensuite en
poussant sur l'autre côté jusqu'à entendre le
déclic de blocage.
A
fig. 143
L0F0184
fig. 144
L0F0185
fig. 145
L0F0100
192
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

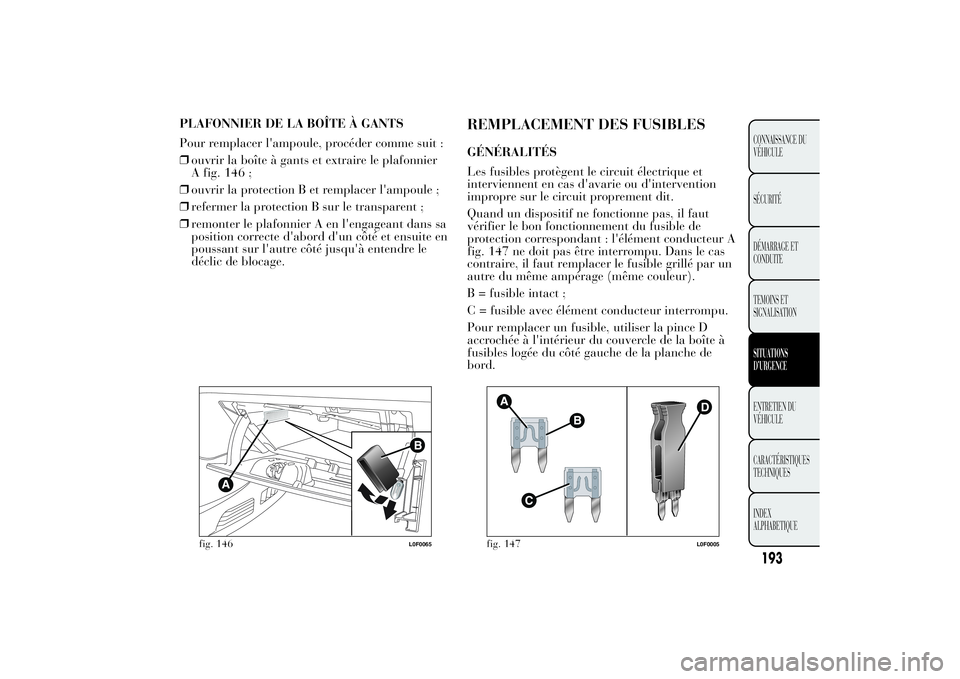

PLAFONNIER DE LA BOÎTE À GANTS
Pour remplacer l'ampoule, procéder comme suit :
❒ouvrir la boîte à gants et extraire le plafonnier
A fig. 146 ;
❒ouvrir la protection B et remplacer l'ampoule ;
❒refermer la protection B sur le transparent ;
❒remonter le plafonnier A en l'engageant dans sa
position correcte d'abord d'un côté et ensuite en
poussant sur l'autre côté jusqu'à entendre le
déclic de blocage.
REMPLACEMENT DES FUSIBLESGÉNÉRALITÉS
Les fusibles protègent le circuit électrique et
interviennent en cas d'avarie ou d'intervention
impropre sur le circuit proprement dit.
Quand un dispositif ne fonctionne pas, il faut
vérifier le bon fonctionnement du fusible de
protection correspondant : l'élément conducteur A
fig. 147 ne doit pas être interrompu. Dans le cas
contraire, il faut remplacer le fusible grillé par un
autre du même ampérage (même couleur).
B = fusible intact ;
C = fusible avec élément conducteur interrompu.
Pour remplacer un fusible, utiliser la pince D
accrochée à l'intérieur du couvercle de la boîte à
fusibles logée du côté gauche de la planche de
bord.
fig. 146
L0F0065
fig. 147
L0F0005
193CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATIONSITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

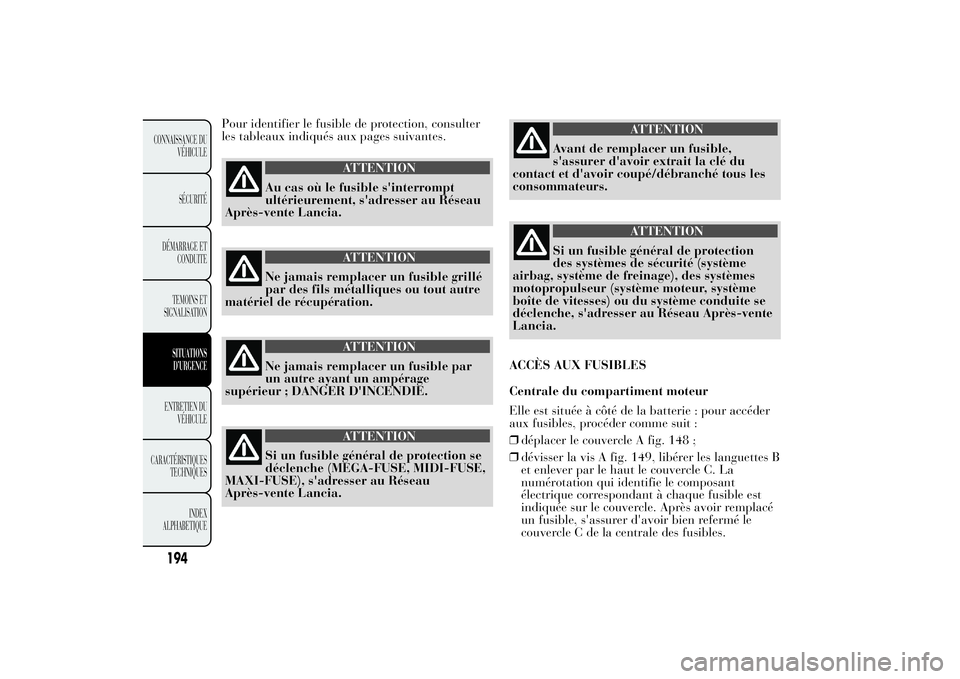

Pour identifier le fusible de protection, consulter
les tableaux indiqués aux pages suivantes.
ATTENTION
Au cas où le fusible s'interrompt
ultérieurement, s'adresser au Réseau
Après-vente Lancia.
ATTENTION
Ne jamais remplacer un fusible grillé
par des fils métalliques ou tout autre
matériel de récupération.
ATTENTION
Ne jamais remplacer un fusible par
un autre ayant un ampérage
supérieur ; DANGER D'INCENDIE.
ATTENTION
Si un fusible général de protection se
déclenche (MEGA-FUSE, MIDI-FUSE,
MAXI-FUSE), s'adresser au Réseau
Après-vente Lancia.
ATTENTION
Avant de remplacer un fusible,
s'assurer d'avoir extrait la clé du
contact et d'avoir coupé/débranché tous les
consommateurs.
ATTENTION
Si un fusible général de protection
des systèmes de sécurité (système
airbag, système de freinage), des systèmes
motopropulseur (système moteur, système
boîte de vitesses) ou du système conduite se
déclenche, s'adresser au Réseau Après-vente
Lancia.

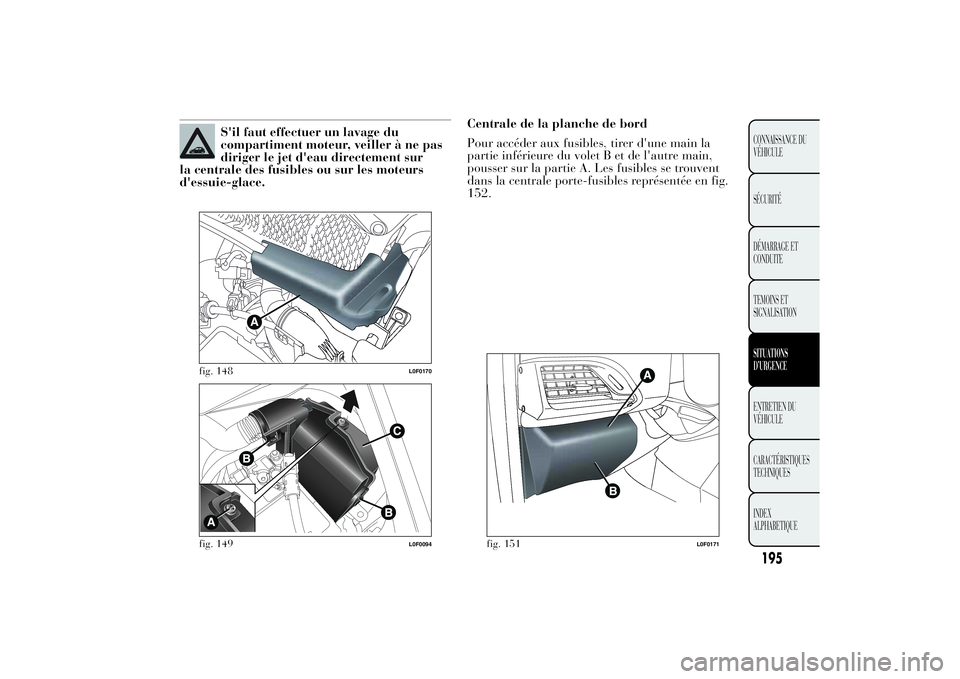

ACCÈS AUX FUSIBLES
Centrale du compartiment moteur
Elle est située à côté de la batterie : pour accéder
aux fusibles, procéder comme suit :
❒déplacer le couvercle A fig. 148 ;
❒dévisser la vis A fig. 149, libérer les languettes B
et enlever par le haut le couvercle C. La
numérotation qui identifie le composant
électrique correspondant à chaque fusible est
indiquée sur le couvercle. Après avoir remplacé
un fusible, s'assurer d'avoir bien refermé le
couvercle C de la centrale des fusibles.
194
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

S'il faut effectuer un lavage du
compartiment moteur, veiller à ne pas
diriger le jet d'eau directement sur
la centrale des fusibles ou sur les moteurs
d'essuie-glace.Centrale de la planche de bord
Pour accéder aux fusibles, tirer d'une main la
partie inférieure du volet B et de l'autre main,
pousser sur la partie A. Les fusibles se trouvent
dans la centrale porte-fusibles représentée en fig.
.
fig. 148
L0F0170
fig. 149
L0F0094
fig. 151
L0F0171
195CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATIONSITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
152

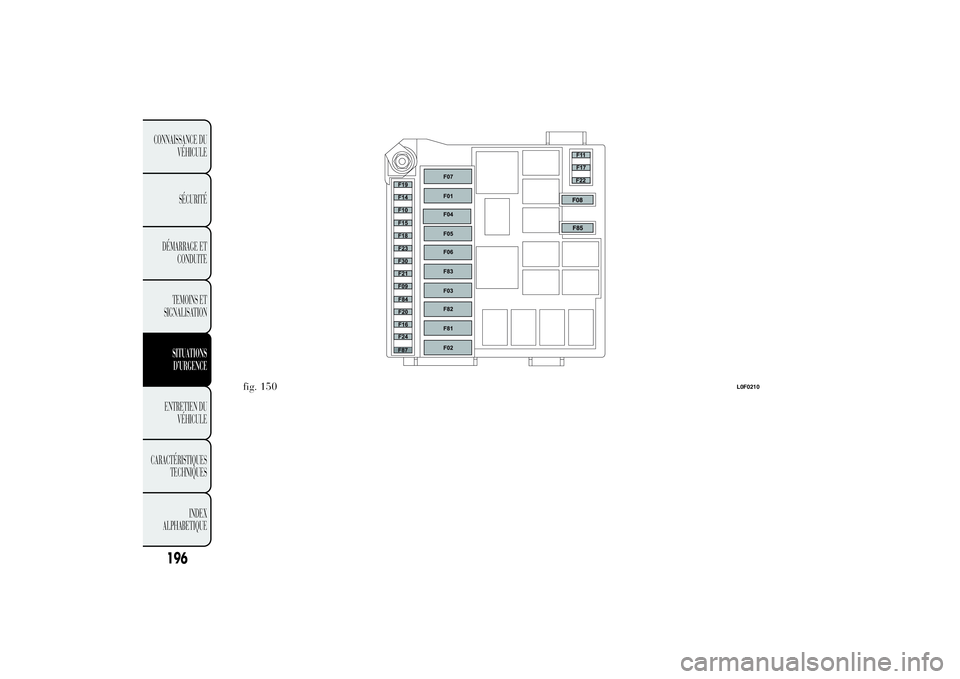

fig. 150
L0F0210
196
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

.
fig. 152
L0F0172
197CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATIONSITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

Centrale de coffre à bagages
La centrale est située sur le côté gauche du coffre
à bagages, sous le revêtement latéral .
représentée en fig. 154.
fig. 153
L0F0128
fig. 154
L0F0212
198
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
A fig 153.
Les fusibles se trouvent dans la centrale porte-fusibles
