2011 Lancia Ypsilon Notice d'entretien (in French)

Distance parcourue
Elle indique la distance parcourue depuis le début
de la nouvelle mission.
Consommation moyenne
Elle représente la moyenne des consommations
depuis le début de la nouvelle mission.
Consommation instantanée
Elle indique la variation, mise à jour en
permanence, de la consommation de carburant.
En cas d'arrêt du véhicule, moteur lancé, l'écran
'affiche l’indication«----».
Vitesse moyenne
Elle représente la vitesse moyenne du véhicule en
fonction du temps écoulé depuis le début de la
nouvelle mission.
Temps de voyage
Temps écoulé depuis le début de la nouvelle
mission.Visualisations à l'écran

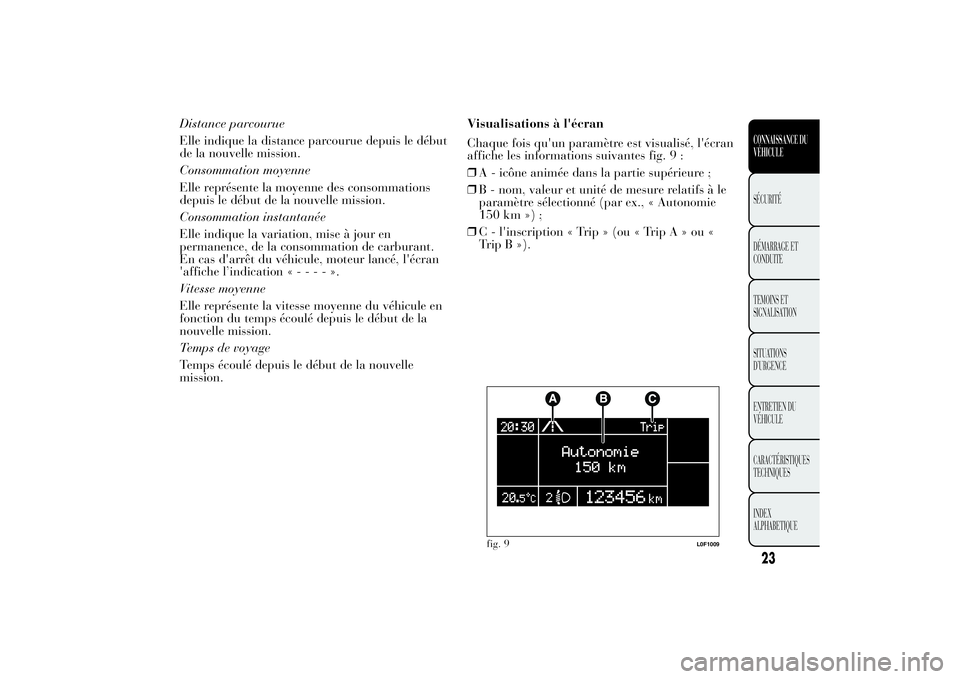

Chaque fois qu'un paramètre est visualisé, l'écran
affiche les informations suivantes fig. 9 :
❒A - icône animée dans la partie supérieure ;
❒B - nom, valeur et unité de mesure relatifs à le
paramètre sélectionné (par ex., « Autonomie
150 km ») ;
❒C - l'inscription « Trip » (ou « TripA»ou«
Trip B »).
fig. 9
L0F1009
23CONNAISSANCE DU
VÉHICULESÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

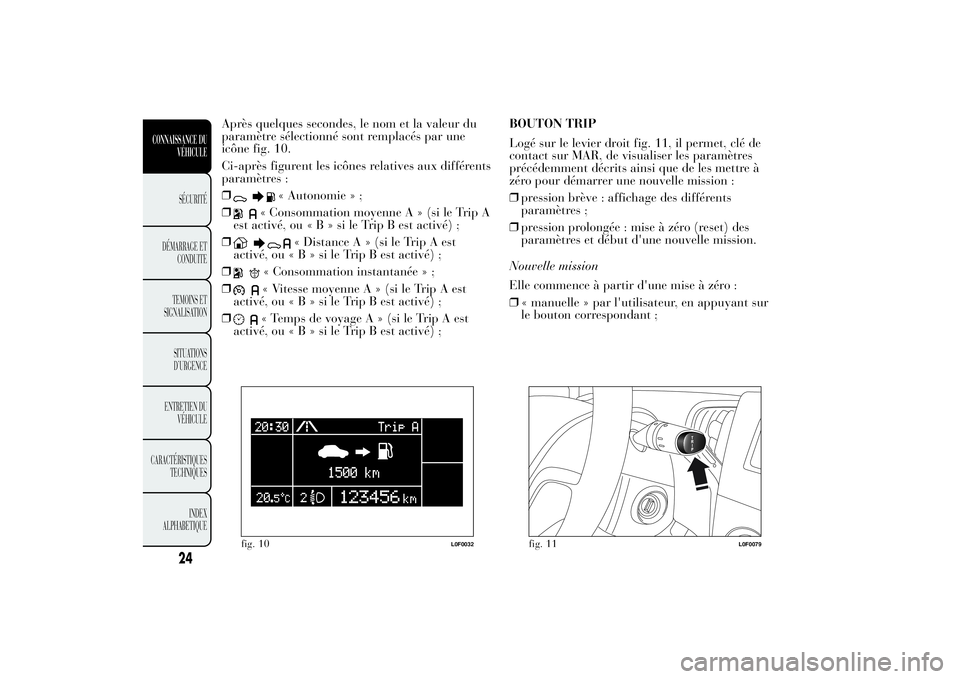

Après quelques secondes, le nom et la valeur du
paramètre sélectionné sont remplacés par une
icône fig. 10.
Ci-après figurent les icônes relatives aux différents
paramètres :
❒
« Autonomie » ;
❒
« Consommation moyenne A » (si le Trip A
est activé, ou«B»sileTripBestactivé) ;
❒
« Distance A » (si le Trip A est
activé, ou«B»sileTripBestactivé) ;
❒
« Consommation instantanée » ;
❒« Vitesse moyenne A » (si le Trip A est
activé, ou«B»sileTripBestactivé) ;
❒« Temps de voyage A » (si le Trip A est
activé, ou«B»sileTripBestactivé) ;BOUTON TRIP
Logé sur le levier droit fig. 11, il permet, clé de
contact sur MAR, de visualiser les paramètres
précédemment décrits ainsi que de les mettre à
zéro pour démarrer une nouvelle mission :
❒pression brève : affichage des différents
paramètres ;
❒pression prolongée : mise à zéro (reset) des
paramètres et début d'une nouvelle mission.
Nouvelle mission
Elle commence à partir d'une mise à zéro :
❒« manuelle » par l'utilisateur, en appuyant sur
le bouton correspondant ;
fig. 10
L0F0032
fig. 11
L0F0079
24
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

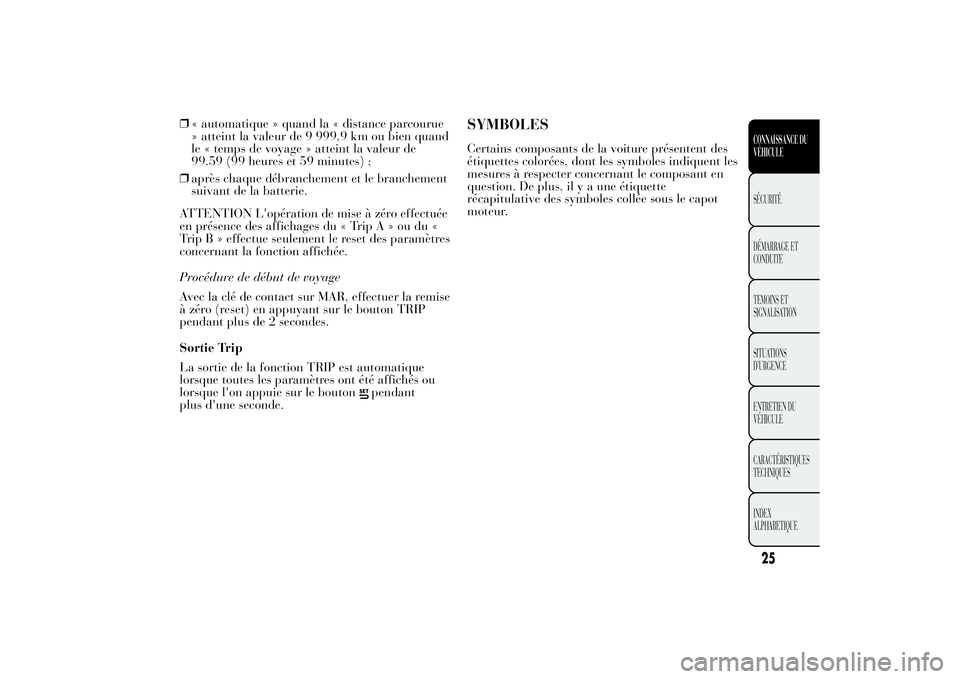

❒« automatique » quand la « distance parcourue
» atteint la valeur de 9 999,9 km ou bien quand
le « temps de voyage » atteint la valeur de
99.59 (99 heures et 59 minutes) ;
❒après chaque débranchement et le branchement
suivant de la batterie.
ATTENTION L'opération de mise à zéro effectuée
en présence des affichages du « TripA»oudu«
Trip B » effectue seulement le reset des paramètres
concernant la fonction affichée.
Procédure de début de voyage
Avec la clé de contact sur MAR, effectuer la remise
à zéro (reset) en appuyant sur le bouton TRIP
pendant plus de 2 secondes.
Sortie Trip
La sortie de la fonction TRIP est automatique
lorsque toutes les paramètres ont été affichés ou
lorsque l'on appuie sur le bouton
pendant
plus d'une seconde.
SYMBOLESCertains composants de la voiture présentent des
étiquettes colorées, dont les symboles indiquent les
mesures à respecter concernant le composant en
question. De plus, il y a une étiquette
récapitulative des symboles collée sous le capot
moteur.
25CONNAISSANCE DU
VÉHICULESÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

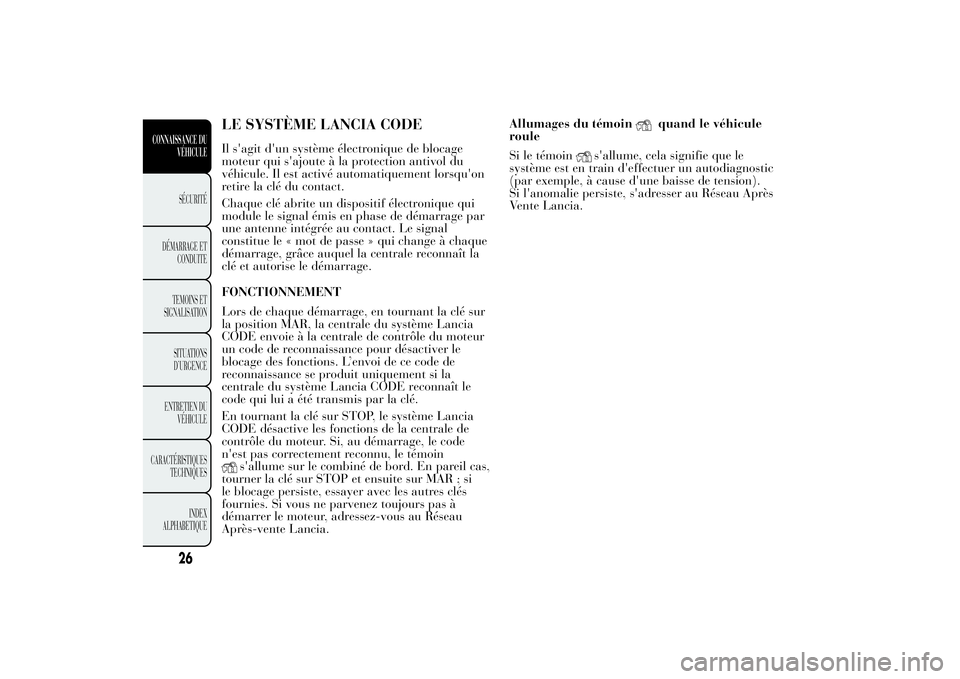

LE SYSTÈME LANCIA CODEIl s'agit d'un système électronique de blocage
moteur qui s'ajoute à la protection antivol du
véhicule. Il est activé automatiquement lorsqu'on
retire la clé du contact.
Chaque clé abrite un dispositif électronique qui
module le signal émis en phase de démarrage par
une antenne intégrée au contact. Le signal
constitue le « mot de passe » qui change à chaque
démarrage, grâce auquel la centrale reconnaît la
clé et autorise le démarrage.
FONCTIONNEMENT
Lors de chaque démarrage, en tournant la clé sur
la position MAR, la centrale du système Lancia
CODE envoie à la centrale de contrôle du moteur
un code de reconnaissance pour désactiver le
blocage des fonctions. L’envoi de ce code de
reconnaissance se produit uniquement si la
centrale du système Lancia CODE reconnaît le
code qui lui a été transmis par la clé.
En tournant la clé sur STOP, le système Lancia
CODE désactive les fonctions de la centrale de
contrôle du moteur. Si, au démarrage, le code
n'est pas correctement reconnu, le témoin
s'allume sur le combiné de bord. En pareil cas,
tourner la clé sur STOP et ensuite sur MAR ; si
le blocage persiste, essayer avec les autres clés
fournies. Si vous ne parvenez toujours pas à
démarrer le moteur, adressez-vous au Réseau
Après-vente Lancia.Allumages du témoin
quand le véhicule
roule
Si le témoin
s'allume, cela signifie que le
système est en train d'effectuer un autodiagnostic
(par exemple, à cause d'une baisse de tension).
Si l'anomalie persiste, s'adresser au Réseau Après
Vente Lancia.
26
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

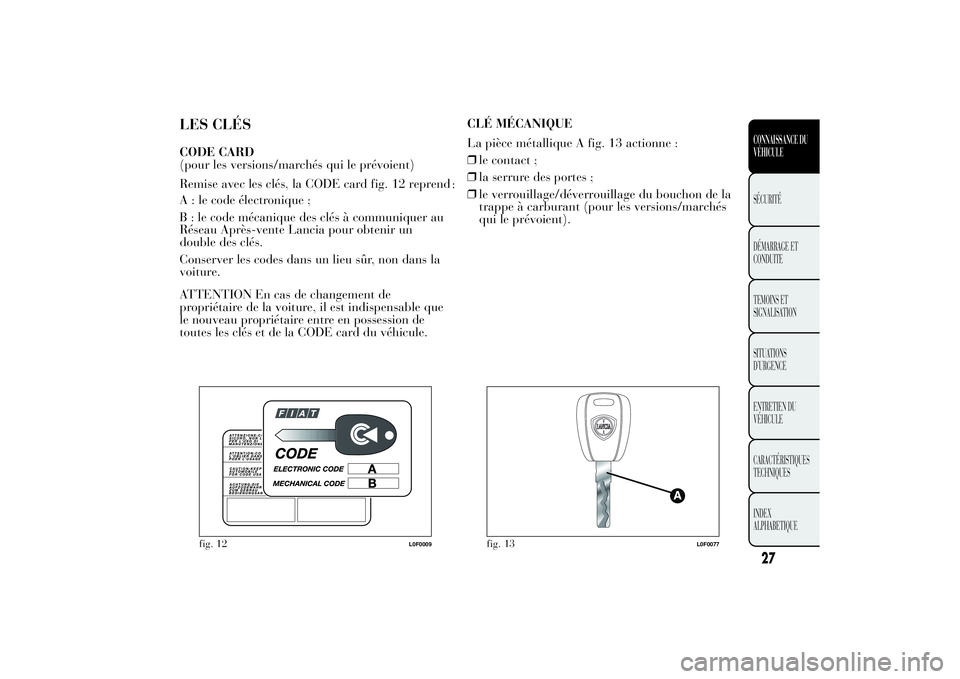

LES CLÉSCODE CARD
(pour les versions/marchés qui le prévoient)
Remise avec les clés, la CODE card fig. 12 reprend
:
A : le code électronique ;
B : le code mécanique des clés à communiquer au
Réseau Après-vente Lancia pour obtenir un
double des clés.
Conserver les codes dans un lieu sûr, non dans la
voiture.
ATTENTION En cas de changement de
propriétaire de la voiture, il est indispensable que
le nouveau propriétaire entre en possession de
toutes les clés et de la CODE card du véhicule.CLÉ MÉCANIQUE
La pièce métallique A fig. 13 actionne :
❒le contact ;
❒la serrure des portes ;
❒le verrouillage/déverrouillage du bouchon de la
trappe à carburant (pour les versions/marchés
qui le prévoient).
fig. 12
L0F0009
fig. 13
L0F0077
27CONNAISSANCE DU
VÉHICULESÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

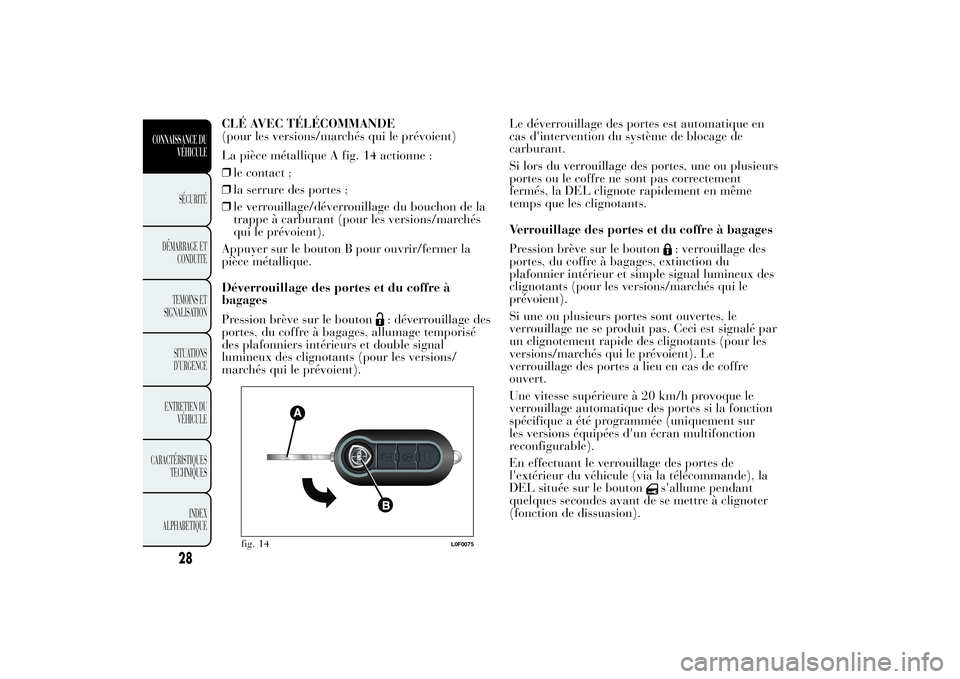

CLÉ AVEC TÉLÉCOMMANDE
(pour les versions/marchés qui le prévoient)
La pièce métallique A fig. 14 actionne :
❒le contact ;
❒la serrure des portes ;
❒le verrouillage/déverrouillage du bouchon de la
trappe à carburant (pour les versions/marchés
qui le prévoient).
Appuyer sur le bouton B pour ouvrir/fermer la
pièce métallique.
Déverrouillage des portes et du coffre à
bagages
Pression brève sur le bouton
: déverrouillage des
portes, du coffre à bagages, allumage temporisé
des plafonniers intérieurs et double signal
lumineux des clignotants (pour les versions/
marchés qui le prévoient).Le déverrouillage des portes est automatique en
cas d'intervention du système de blocage de
carburant.
Si lors du verrouillage des portes, une ou plusieurs
portes ou le coffre ne sont pas correctement
fermés, la DEL clignote rapidement en même
temps que les clignotants.
Verrouillage des portes et du coffre à bagages
Pression brève sur le bouton
: verrouillage des
portes, du coffre à bagages, extinction du
plafonnier intérieur et simple signal lumineux des
clignotants (pour les versions/marchés qui le
prévoient).
Si une ou plusieurs portes sont ouvertes, le
verrouillage ne se produit pas. Ceci est signalé par
un clignotement rapide des clignotants (pour les
versions/marchés qui le prévoient). Le
verrouillage des portes a lieu en cas de coffre
ouvert.
Une vitesse supérieure à 20 km/h provoque le
verrouillage automatique des portes si la fonction
spécifique a été programmée (uniquement sur
les versions équipées d'un écran multifonction
reconfigurable).
En effectuant le verrouillage des portes de
l'extérieur du véhicule (via la télécommande), la
DEL située sur le bouton
s'allume pendant
quelques secondes avant de se mettre à clignoter
(fonction de dissuasion).
fig. 14
L0F0075
28
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

En procédant au verrouillage des portes de
l'intérieur du véhicule (pression sur le bouton
),
la DEL reste allumée en mode fixe.
Ouverture du coffre à bagages
Appuyer sur le bouton
pour ouvrir le coffre à
distance.
L’ouverture du coffre à bagages est accompagnée
d'un double clignotement des clignotants.
Les chocs violents peuvent
endommager les éléments
électroniques contenus dans la clé.
Afin de garantir le fonctionnement parfait des
dispositifs électroniques à l'intérieur de la
clé, il faut éviter de l'exposer directement aux
rayons du soleil.
DEMANDE DE TÉLÉCOMMANDES
SUPPLÉMENTAIRES
Le système peut reconnaître jusqu'à 8
télécommandes. Si une nouvelle télécommande
s'avérait nécessaire, s'adresser au Réseau
Après-vente Lancia, présenter la CODE card, une
pièce d'identité et les documents d'identification

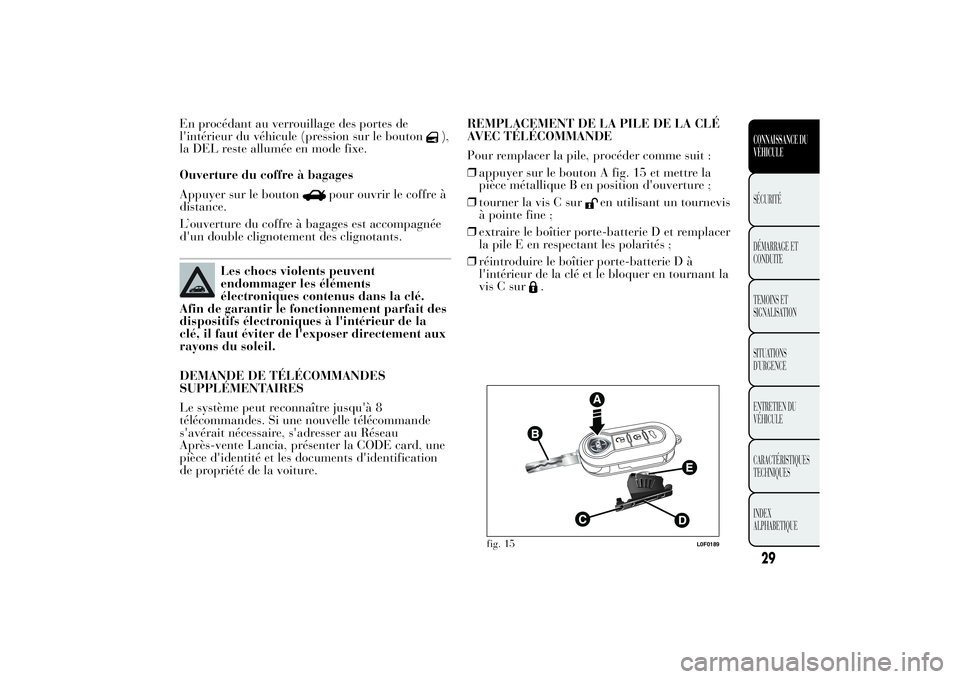

de propriété de la voiture.REMPLACEMENT DE LA PILE DE LA CLÉ
AVEC TÉLÉCOMMANDE
Pour remplacer la pile, procéder comme suit :
❒appuyer sur le bouton A fig. 15 et mettre la
pièce métallique B en position d'ouverture ;
❒tourner la vis C sur
en utilisant un tournevis
à pointe fine ;
❒extraire le boîtier porte-batterie D et remplacer
la pile E en respectant les polarités ;
❒réintroduire le boîtier porte-batterie D à
l'intérieur de la clé et le bloquer en tournant la
vis C sur
.
fig. 15
L0F0189
29CONNAISSANCE DU
VÉHICULESÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

Les piles usées doivent être jetées dans
les conteneurs conçus spécialement à
cet effet, conformément à la législation
en vigueur, ou bien elles peuvent être remises
au Réseau Après-vente Lancia, qui se
chargera de leur recyclage.

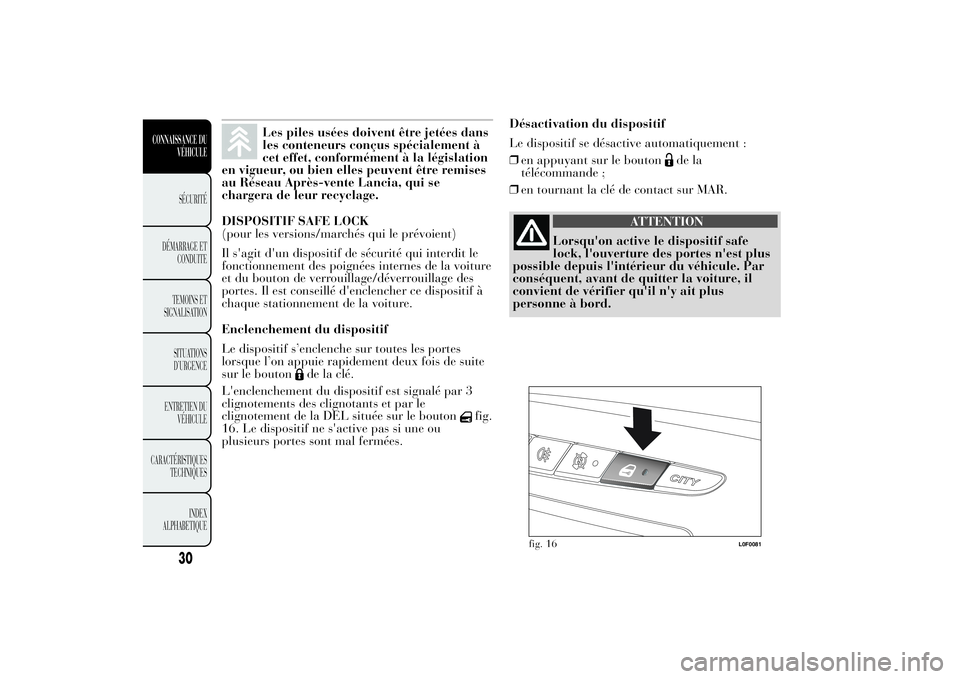

DISPOSITIF SAFE LOCK
(pour les versions/marchés qui le prévoient)
Il s'agit d'un dispositif de sécurité qui interdit le
fonctionnement des poignées internes de la voiture
et du bouton de verrouillage/déverrouillage des
portes. Il est conseillé d'enclencher ce dispositif à
chaque stationnement de la voiture.
Enclenchement du dispositif
Le dispositif s’enclenche sur toutes les portes
lorsque l’on appuie rapidement deux fois de suite
sur le bouton
de la clé.
L'enclenchement du dispositif est signalé par 3
clignotements des clignotants et par le
clignotement de la DEL située sur le bouton
fig.
16. Le dispositif ne s'active pas si une ou
plusieurs portes sont mal fermées.Désactivation du dispositif
Le dispositif se désactive automatiquement :
❒en appuyant sur le bouton
de la
télécommande ;
❒en tournant la clé de contact sur MAR.
ATTENTION
Lorsqu'on active le dispositif safe
lock, l'ouverture des portes n'est plus
possible depuis l'intérieur du véhicule. Par
conséquent, avant de quitter la voiture, il
convient de vérifier qu'il n'y ait plus
personne à bord.
fig. 16
L0F0081
30
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
