2011 Lancia Ypsilon Notice d'entretien (in French)

SUSPENSIONSVersions Avant Arrière
0.9 TwinAir 85 CV
À roues indépendantes de type Mc
Pherson, avec bras oscillants inférieurs
transversaux ancrés à une traverse aux-
iliaireÀ roues interconnectées via pont de
1.2 8V 69 CV
1.3 16V MultijetDIRECTIONVersionsDiamètre de braquage entre trottoirs
(m)Type
0.9 TwinAir 85 CV9,4
À pignon et crémaillère avec direction
assistée électrique 1.2 8V 69 CV9,4
9,4
1.3 16V Multijet
239CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUESINDEX
ALPHABETIQUE
torsion

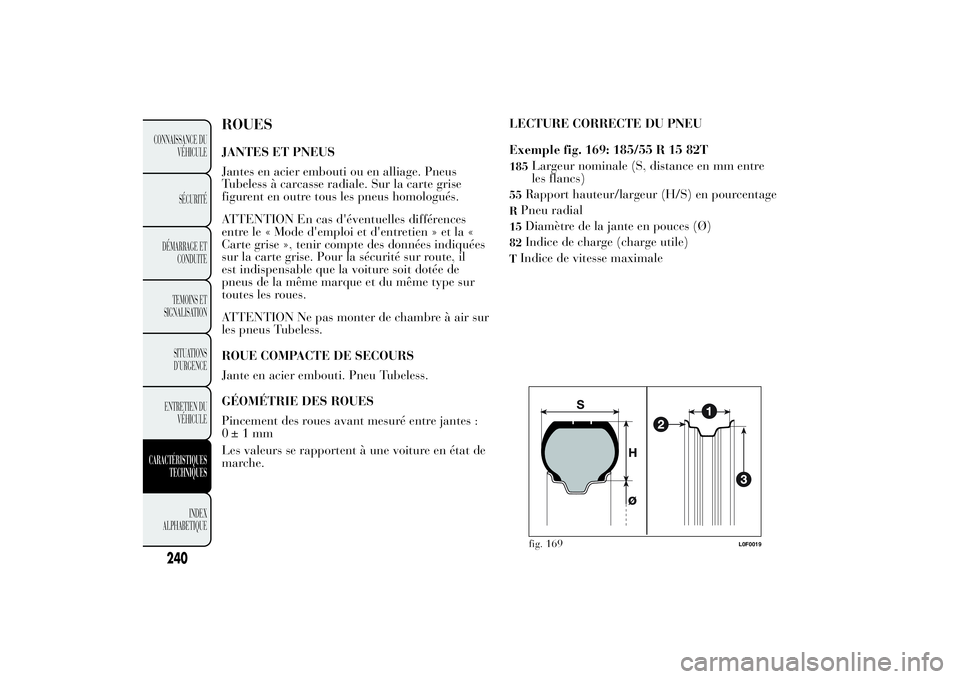

ROUESJANTES ET PNEUS
Jantes en acier embouti ou en alliage. Pneus
Tubeless à carcasse radiale. Sur la carte grise
figurent en outre tous les pneus homologués.
ATTENTION En cas d'éventuelles différences
entre le « Mode d'emploi et d'entretien » et la «
Carte grise », tenir compte des données indiquées
sur la carte grise. Pour la sécurité sur route, il
est indispensable que la voiture soit dotée de
pneus de la même marque et du même type sur
toutes les roues.
ATTENTION Ne pas monter de chambre à air sur
les pneus Tubeless.
ROUE COMPACTE DE SECOURS
Jante en acier embouti. Pneu Tubeless.
GÉOMÉTRIE DES ROUES
Pincement des roues avant mesuré entre jantes :
±1mm
Les valeurs se rapportent à une voiture en état de
marche.LECTURE CORRECTE DU PNEU
Exemple fig. 169: 185/55 R 15 82T
185
Largeur nominale (S, distance en mm entre
les flancs)
55
Rapport hauteur/largeur (H/S) en pourcentage
R
Pneu radial
15
Diamètre de la jante en pouces (Ø)
82
Indice de charge (charge utile)
TIndice de vitesse maximalefig. 169
L0F0019
240
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
0

Indice de vitesse maximaleQ
jusqu'à 160 km/h
R
jusqu'à 170 km/h
Sjusqu'à 180 km/hTjusqu'à 190 km/hU
jusqu'à 200 km/h
H
jusqu'à 210 km/h
V
jusqu'à 240 km/h
Indice de vitesse maximale pour les pneus
neige
QM+S
jusqu'à 160 km/h
TM+S
jusqu'à 190 km/h
HM+S
jusqu'à 210 km/h
Indice de charge (charge utile)
70= 335 kg81= 462 kg
71= 345 kg82= 475 kg
72= 355 kg83= 487 kg
73= 365 kg84= 500 kg
74= 375 kg85= 515 kg
75= 387 kg86= 530 kg
76= 400 kg87= 545 kg
77= 412 kg88= 560 kg
78= 425 kg89= 580 kg
79= 437 kg90= 600 kg
80= 450 kg91= 615 kg
LECTURE CORRECTE DE LA JANTE
Exemple fig. 169:6Jx15H26largeur de la jante en pouces (1).Jprofil du rebord (saillie latérale où s'appuie le
talon du pneu) (2).15
diamètre de calage en pouces (correspond à
celui du pneu qui doit être monté) (3 = Ø).
H2
forme et nombre de « humps » (relief sur la
circonférence, qui maintient le talon du pneu
Tubeless sur la jante).
241CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUESINDEX
ALPHABETIQUE

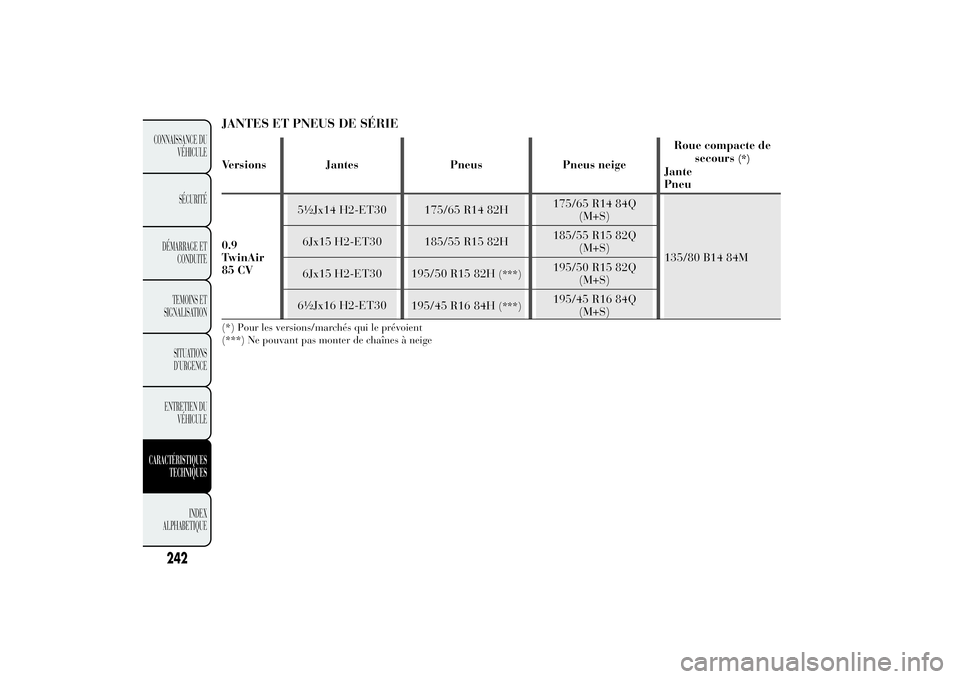

JANTES ET PNEUS DE SÉRIEVersions Jantes Pneus Pneus neigeRoue compacte de
secours
(*)
Jante
Pneu
0.9
TwinAir
85 CV5½Jx14 H2-ET30 175/65 R14 82H175/65 R14 84Q
(M+S)
135/80 B14 84M 6Jx15 H2-ET30 185/55 R15 82H185/55 R15 82Q
(M+S)
6Jx15 H2-ET30
195/50 R15 82H
(***)
195/50 R15 82Q
(M+S)
6½Jx16 H2-ET30
195/45 R16 84H
(***)
195/45 R16 84Q
(M+S)
(*) Pour les versions/marchés qui le prévoient
(***) Ne pouvant pas monter de chaînes à neige
242
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

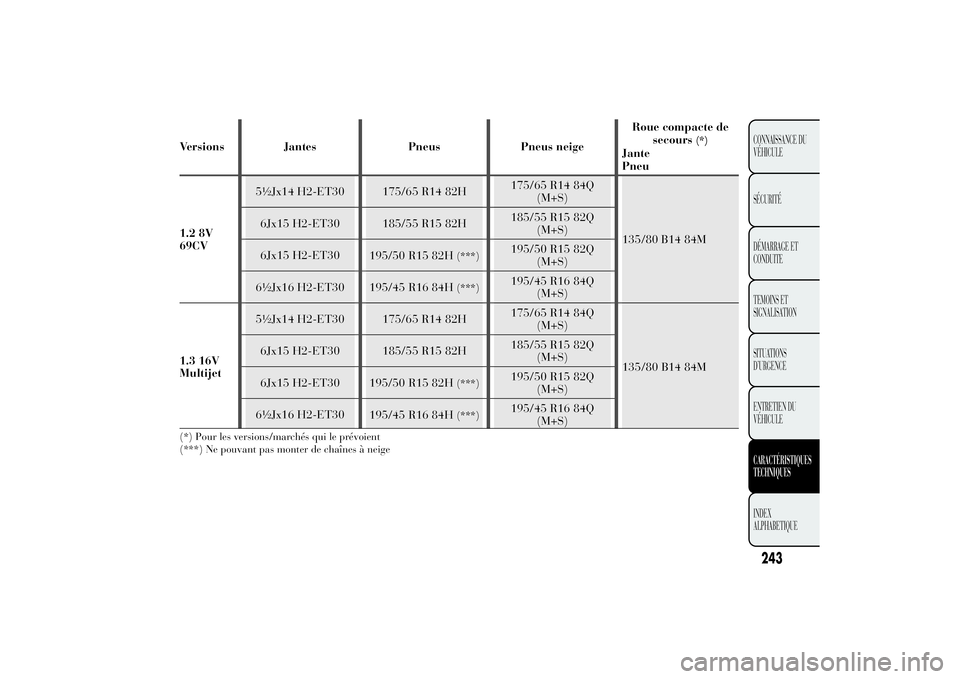

Versions Jantes Pneus Pneus neigeRoue compacte de
secours
(*)
Jante
Pneu
1.2 8V5½Jx14 H2-ET30 175/65 R14 82H175/65 R14 84Q
(M+S)
135/80 B14 84M 6Jx15 H2-ET30 185/55 R15 82H185/55 R15 82Q
(M+S)
6Jx15 H2-ET30
195/50 R15 82H
(***)
195/50 R15 82Q
(M+S)
6½Jx16 H2-ET30
195/45 R16 84H
(***)
195/45 R16 84Q
(M+S)
1.3 16V
Multijet5½Jx14 H2-ET30 175/65 R14 82H175/65 R14 84Q
(M+S)
135/80 B14 84M 6Jx15 H2-ET30 185/55 R15 82H185/55 R15 82Q
(M+S)
6Jx15 H2-ET30
195/50 R15 82H
(***)
195/50 R15 82Q
(M+S)
6½Jx16 H2-ET30
195/45 R16 84H
(***)
195/45 R16 84Q
(M+S)
(*) Pour les versions/marchés qui le prévoient
(***) Ne pouvant pas monter de chaînes à neige
243CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUESINDEX
ALPHABETIQUE
69 CV

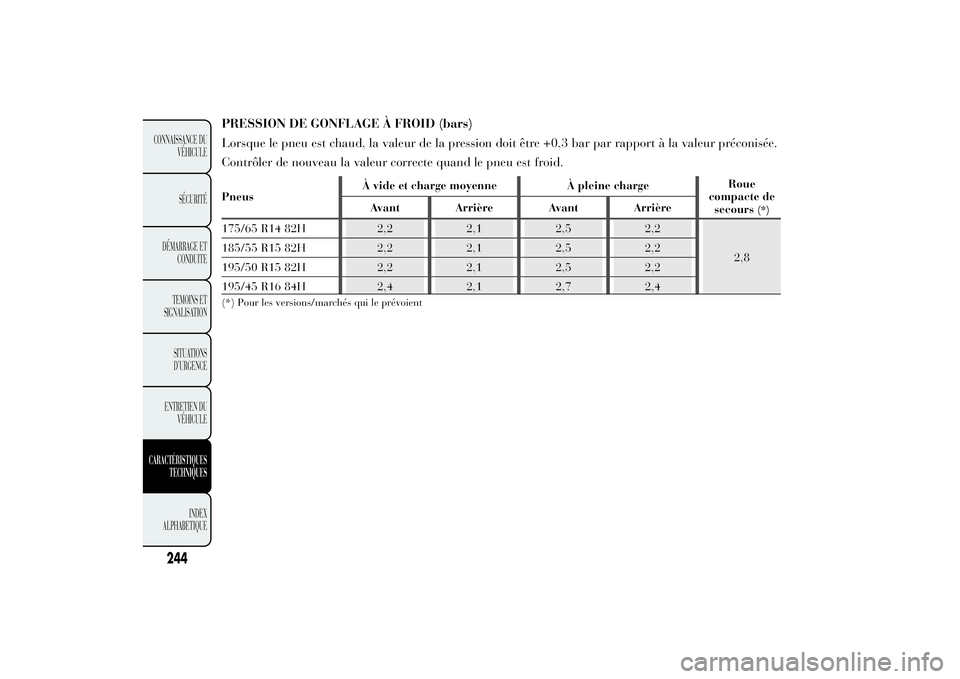

PRESSION DE GONFLAGE À FROID (bars)
Lorsque le pneu est chaud, la valeur de la pression doit être +0,3 bar par rapport à la valeur préconisée.
Contrôler de nouveau la valeur correcte quand le pneu est froid.PneusÀ vide et charge moyenne À pleine chargeRoue
compacte de
secours
(*)
Avant Arrière Avant Arrière
175/65 R14 82H 2,2 2,1 2,5 2,2
2,8 185/55 R15 82H 2,2 2,1 2,5 2,2
195/50 R15 82H 2,2 2,1 2,5 2,2
195/45 R16 84H 2,4 2,1 2,7 2,4
(*) Pour les versions/marchés qui le prévoient
244
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

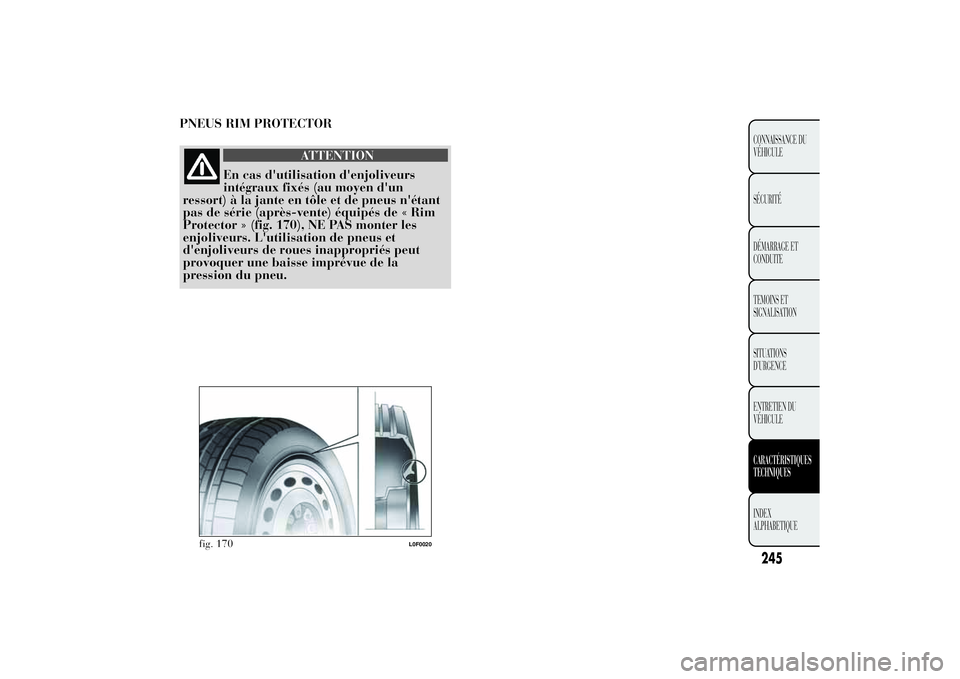

PNEUS RIM PROTECTOR
ATTENTION
En cas d'utilisation d'enjoliveurs
intégraux fixés (au moyen d'un
ressort) à la jante en tôle et de pneus n'étant
pas de série (après-vente) équipés de « Rim
Protector » (fig. 170), NE PAS monter les
enjoliveurs. L'utilisation de pneus et
d'enjoliveurs de roues inappropriés peut
provoquer une baisse imprévue de la
pression du pneu.
fig. 170
L0F0020
245CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUESINDEX
ALPHABETIQUE

DIMENSIONSLes dimensions sont exprimées en mm fig. 171 et correspondent à la voiture équipée de pneus de série.
La hauteur est calculée quand la voiture est vide.
Volume du coffre :capacité (normes V.D.A.)= 217 litres.Versions A B C D E F G H
0.9 TwinAir 85 CV3842 816 2390 636
15201414 1676 140
1.2 8V 69 CV3842 816 2390 636 141 1676 140
1.3 Multijet3842 816 2390 636 1414 1676 140
fig. 171
L0F0003
246
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
8
8
8 4 1520
1520
