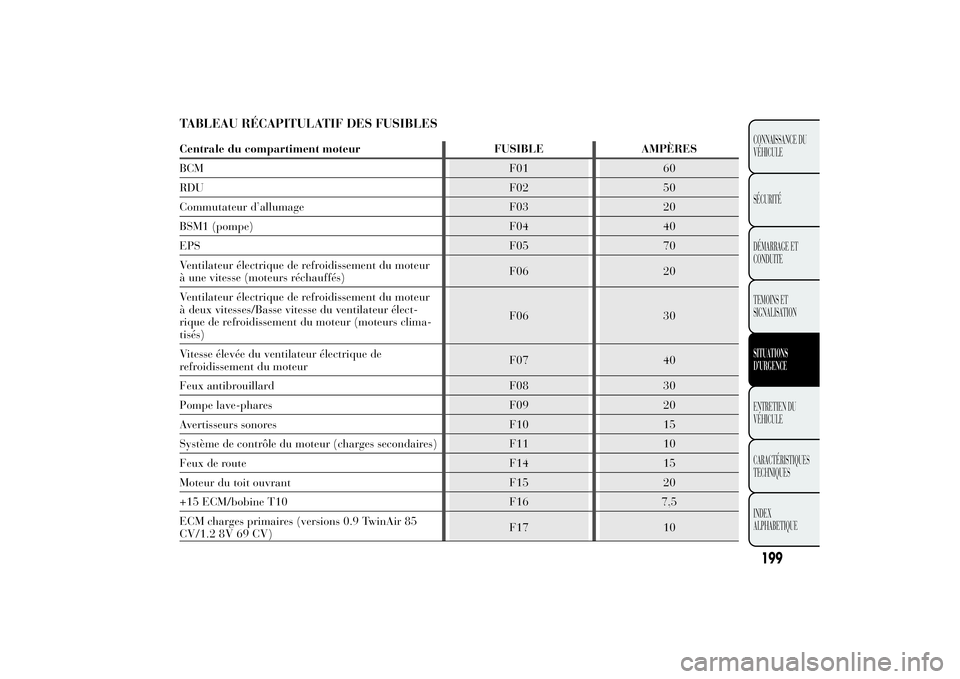

TABLEAU RÉCAPITULATIF DES FUSIBLESCentrale du compartiment moteur FUSIBLE AMPÈRES
BCM F01 60
RDU F02 50
Commutateur d’allumage F03 20
BSM1 (pompe) F04 40
EPS F05 70
Ventilateur électrique de refroidissement du moteur
à une vitesse (moteurs réchauffés)F06 20
Ventilateur électrique de refroidissement du moteur
à deux vitesses/Basse vitesse du ventilateur élect-
rique de refroidissement du moteur (moteurs clima-
tisés)F06 30
Vitesse élevée du ventilateur électrique de
refroidissement du moteurF07 40
Feux antibrouillard F08 30
Pompe lave-phares F09 20
Avertisseurs sonores F10 15
Système de contrôle du moteur (charges secondaires) F11 10
Feux de route F14 15
Moteur du toit ouvrant F15 20
+15 ECM/bobine T10 F16 7,5
ECM charges primaires (versions 0.9 TwinAir 85
CV/1.2 8V 69 CV)F17 10
199CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATIONSITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

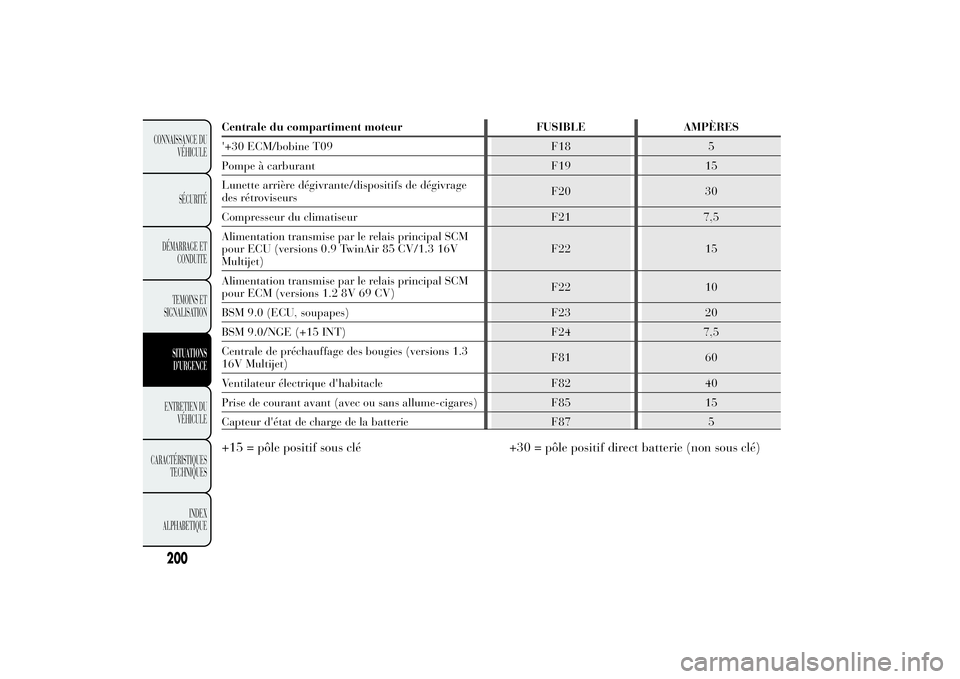

Centrale du compartiment moteur FUSIBLE AMPÈRES
'+30 ECM/bobine T09 F18 5
Pompe à carburant F19 15
Lunette arrière dégivrante/dispositifs de dégivrage
des rétroviseursF20 30
Compresseur du climatiseur F21 7,5
Alimentation transmise par le relais principal SCM
pour ECU (versions 0.9 TwinAir 85 CV/1.3 16V
Multijet)F22 15
Alimentation transmise par le relais principal SCM
pour ECM (versions 1.2 8V 69 CV)F22 10
BSM 9.0 (ECU, soupapes) F23 20
BSM 9.0/NGE (+15 INT) F24 7,5
Centrale de préchauffage des bougies (versions 1.3
16V Multijet)F81 60
Ventilateur électrique d'habitacle F82 40
Prise de courant avant (avec ou sans allume-cigares) F85 15
Capteur d'état de charge de la batterie F87 5+15 = pôle positif sous clé +30 = pôle positif direct batterie (non sous clé)
200
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

Centrale de la planche de bord FUSIBLE AMPÈRES
Disponible F12 -
+ 15 correcteur d'assiette de phares et IPC headlamp
levellingF13 5
+ 15 INT/A F31 5
Disponible F32 -
+30 KL30 F36 10
+15 interrupteur sur la pédale de frein (NO) F37 7,5
Fermeture centralisée des portes F38 20
Pompe bidirectionnelle lave-glace F43 20
Lève-vitre électrique avant (côté conducteur) F47 20
Lève-vitre électrique avant (côté passager) F48 20
+ 15 KL15 F49 7,5
+ 15 KL15 F50 7,5
+ 15 KL15 F51 5
+30 KL30 F53 7,5+15 = pôle positif sous clé +30 = pôle positif direct batterie (non sous clé)
201CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATIONSITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

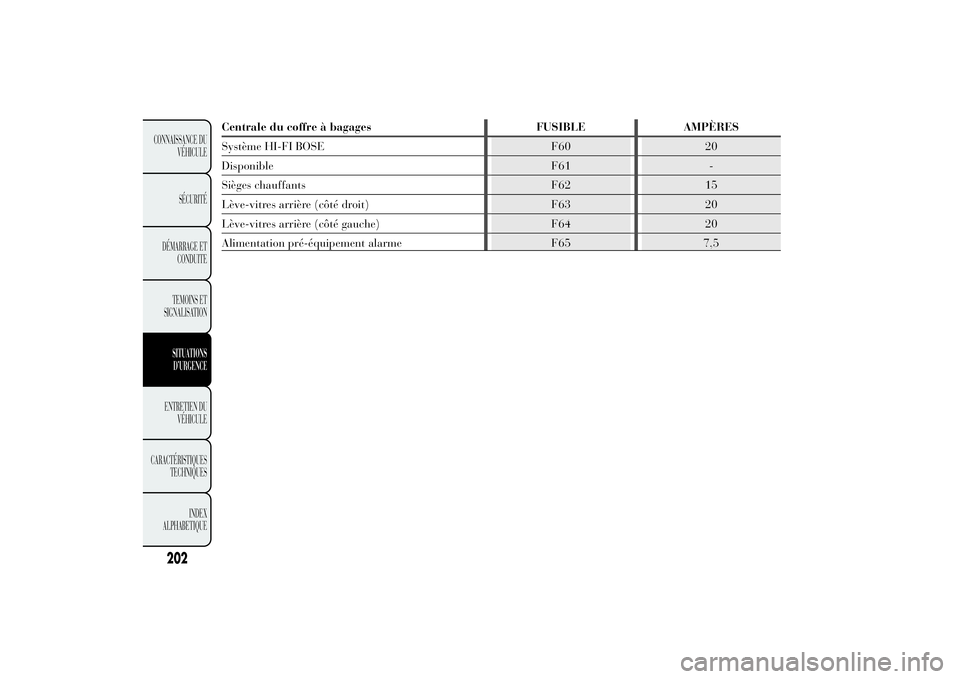

Centrale du coffre à bagages FUSIBLE AMPÈRES
Système HI-FI BOSE F60 20
Disponible F61 -
Sièges chauffants F62 15
Lève-vitres arrière (côté droit) F63 20
Lève-vitres arrière (côté gauche) F64 20
Alimentation pré-équipement alarme F65 7,5
202
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

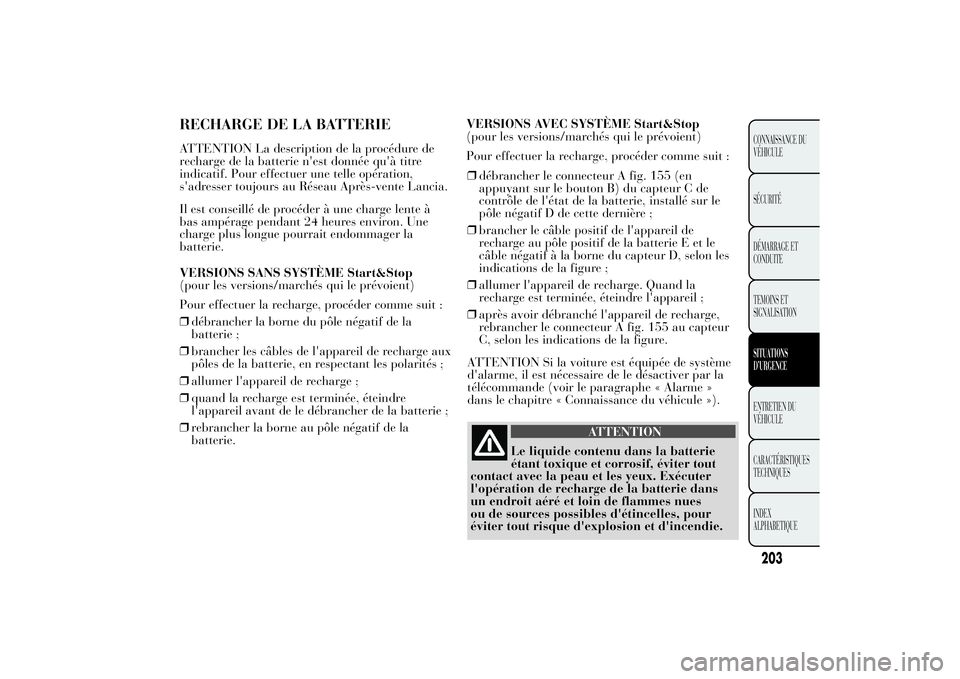

RECHARGE DE LA BATTERIEATTENTION La description de la procédure de
recharge de la batterie n'est donnée qu'à titre
indicatif. Pour effectuer une telle opération,
s'adresser toujours au Réseau Après-vente Lancia.
Il est conseillé de procéder à une charge lente à
bas ampérage pendant 24 heures environ. Une
charge plus longue pourrait endommager la
batterie.
VERSIONS SANS SYSTÈME Start&Stop
(pour les versions/marchés qui le prévoient)
Pour effectuer la recharge, procéder comme suit :
❒débrancher la borne du pôle négatif de la
batterie ;
❒brancher les câbles de l'appareil de recharge aux
pôles de la batterie, en respectant les polarités ;
❒allumer l'appareil de recharge ;
❒quand la recharge est terminée, éteindre
l'appareil avant de le débrancher de la batterie ;
❒rebrancher la borne au pôle négatif de la
batterie.VERSIONS AVEC SYSTÈME Start&Stop
(pour les versions/marchés qui le prévoient)
Pour effectuer la recharge, procéder comme suit :

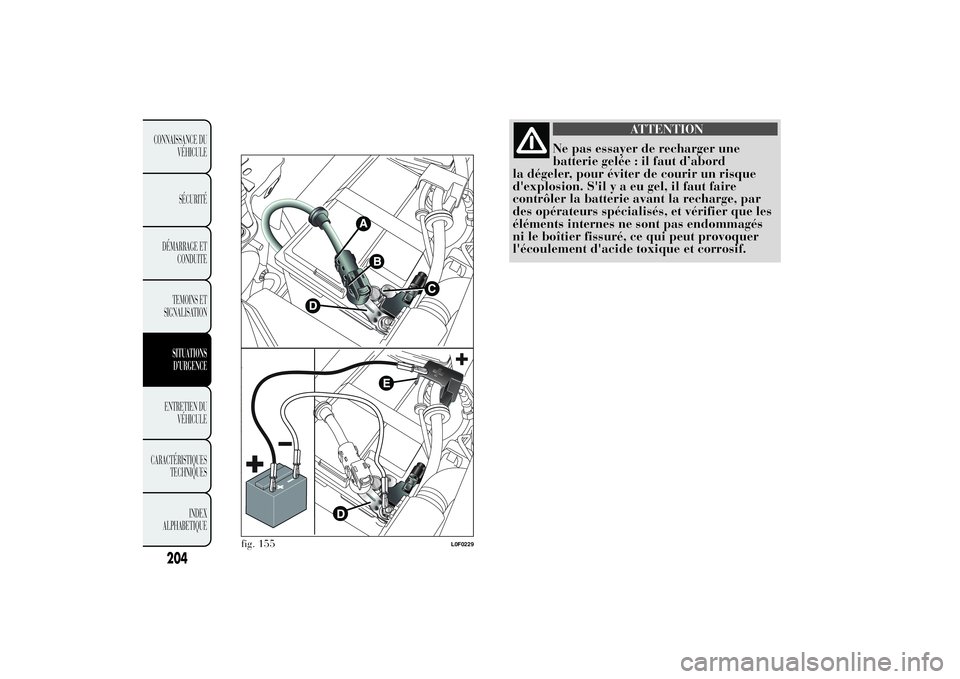

❒débrancher le connecteur A fig. 155 (en
appuyant sur le bouton B) du capteur C de
contrôle de l'état de la batterie, installé sur le
pôle négatif D de cette dernière ;
❒brancher le câble positif de l'appareil de
recharge au pôle positif de la batterie E et le
câble négatif à la borne du capteur D, selon les
indications de la figure ;
❒allumer l'appareil de recharge. Quand la
recharge est terminée, éteindre l'appareil ;
❒après avoir débranché l'appareil de recharge,
rebrancher le connecteur A fig. 155 au capteur
C, selon les indications de la figure.
ATTENTION Si la voiture est équipée de système
d'alarme, il est nécessaire de le désactiver par la
télécommande (voir le paragraphe « Alarme »
dans le chapitre « Connaissance du véhicule »).
ATTENTION
Le liquide contenu dans la batterie
étant toxique et corrosif, éviter tout
contact avec la peau et les yeux. Exécuter
l'opération de recharge de la batterie dans
un endroit aéré et loin de flammes nues
ou de sources possibles d'étincelles, pour
éviter tout risque d'explosion et d'incendie.
203CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATIONSITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

ATTENTION
Ne pas essayer de recharger une
batterie gelée : il faut d’abord
la dégeler, pour éviter de courir un risque
d'explosion. S'ilyaeugel, il faut faire
contrôler la batterie avant la recharge, par
des opérateurs spécialisés, et vérifier que les
éléments internes ne sont pas endommagés
ni le boîtier fissuré, ce qui peut provoquer
l'écoulement d'acide toxique et corrosif.
fig. 155
L0F0229
204
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

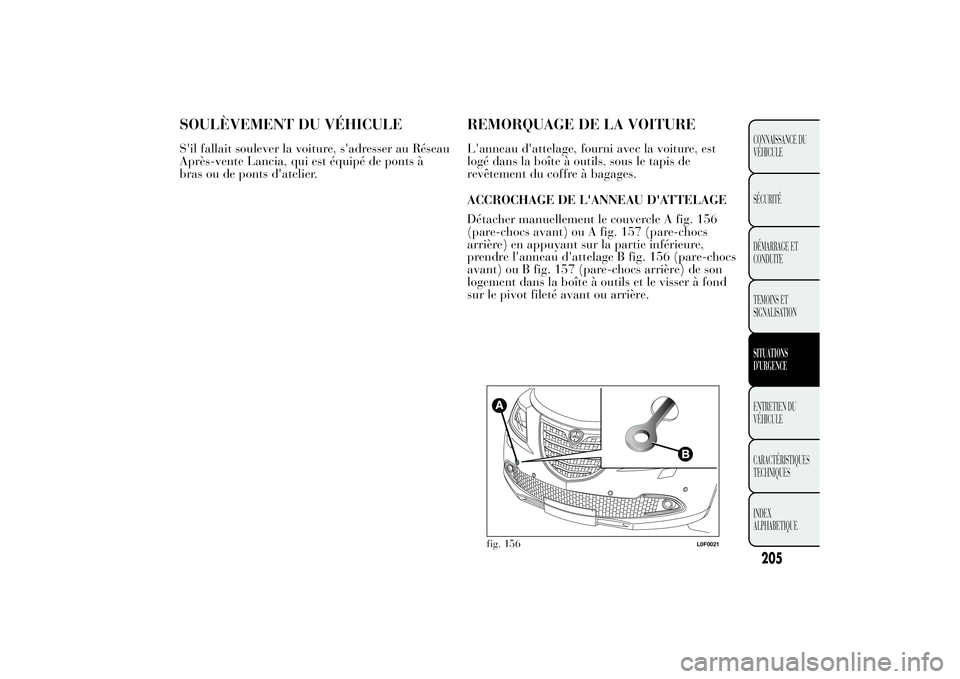

SOULÈVEMENT DU VÉHICULES'il fallait soulever la voiture, s'adresser au Réseau
Après-vente Lancia, qui est équipé de ponts à
bras ou de ponts d'atelier.
REMORQUAGE DE LA VOITUREL'anneau d'attelage, fourni avec la voiture, est
logé dans la boîte à outils, sous le tapis de
revêtement du coffre à bagages.
ACCROCHAGE DE L'ANNEAU D'ATTELAGE
Détacher manuellement le couvercle A fig. 156
(pare-chocs avant) ou A fig. 157 (pare-chocs
arrière) en appuyant sur la partie inférieure,
prendre l'anneau d'attelage B fig. 156 (pare-chocs
avant) ou B fig. 157 (pare-chocs arrière) de son
logement dans la boîte à outils et le visser à fond
sur le pivot fileté avant ou arrière.
fig. 156
L0F0021
205CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATIONSITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

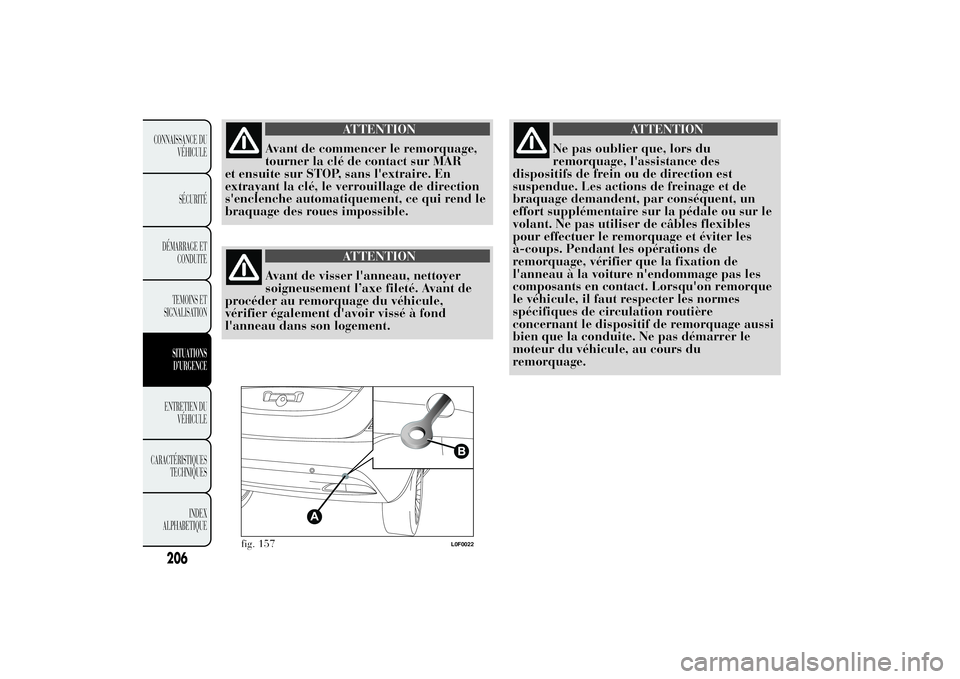

ATTENTION
