2011 Lancia Ypsilon Notice d'entretien (in French)

TYPES D'AMPOULESDifférents types d'ampoules sont installés sur la voiture :
Ampoules entièrement en verre :(type A) elles sont
insérées par pression ; pour les enlever, il faut tirer.Ampoules à baïonnette :(type B) pour les enlever,
appuyer sur l'ampoule et la tourner dans le sens inverse
des aiguilles d'une montre.
Ampoules cylindriques :(type C) pour les extraire, les
déboîter de leurs contacts.
Ampoules halogènes :(type D) pour retirer l’ampoule,
dégager le ressort de blocage de son emplacement.
Ampoules halogènes :(type E) pour retirer l’ampoule,
dégager le ressort de blocage de son emplacement.
Ampoules à décharge de gaz (Xénon) :(type F) pour
les remplacer, s'adresser au Réseau Après-vente Lancia.
183CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATIONSITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

AmpoulesEmploi Type Puissance Réf. Figure
Feux de croisement/de route H4 55 W D
Feux de croisement à décharge de gaz
Xénon (pour les versions/marchés qui le
prévoient)D1S 35 W F
Feux de position avant W5W 5 W A
Éclairage diurne (D.R.L.) W21W 21 W B
Feux de position arrière DEL - -
Clignotants avant PY24W 24 W B
Clignotants latéraux W5W 5 W A
Clignotants arrière PY21W 21 W B
Feux de Stop W16W 16 W B
3ème feu de stop DEL - -
Feux antibrouillard H1 55 W E
Feux de recul P21W 21 W B
Feux de brouillard arrière P21W 21 W B
Feux de plaque W5W 5 W C
Plafonnier avant C5W 5 W C
Plafonnier de coffre W5W 5 W A
Plafonnier de boîte à gants C5W 5 W C
184
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

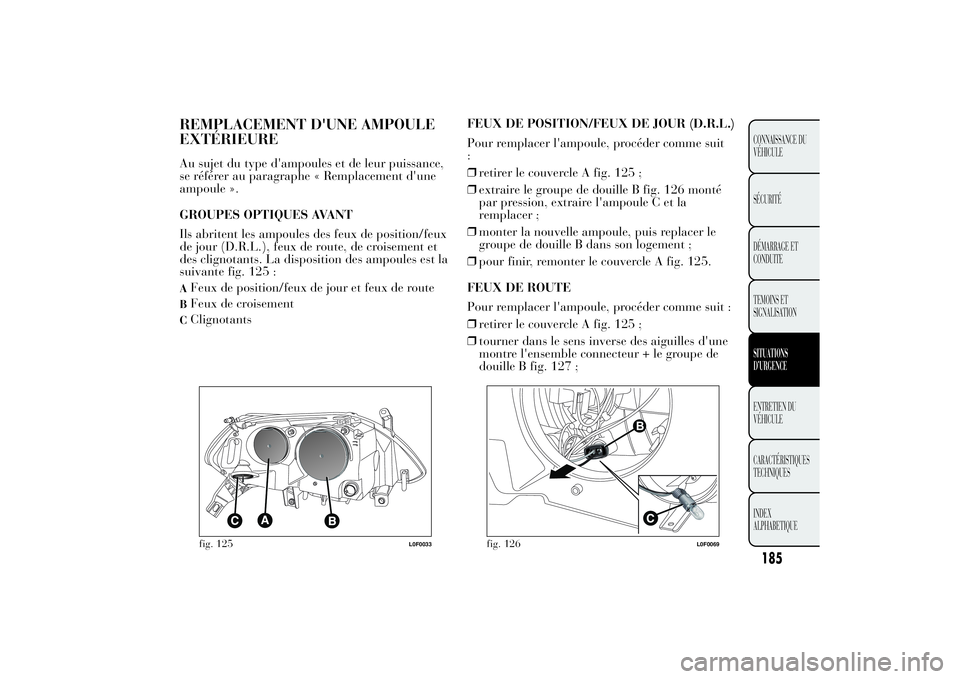

REMPLACEMENT D'UNE AMPOULE
EXTÉRIEUREAu sujet du type d'ampoules et de leur puissance,
se référer au paragraphe « Remplacement d'une
ampoule ».
GROUPES OPTIQUES AVANT
Ils abritent les ampoules des feux de position/feux
de jour (D.R.L.), feux de route, de croisement et
des clignotants. La disposition des ampoules est la
suivante fig. 125 :AFeux de position/feux de jour et feux de routeBFeux de croisementCClignotantsFEUX DE POSITION/FEUX DE JOUR (D.R.L.)
Pour remplacer l'ampoule, procéder comme suit
:
❒retirer le couvercle A fig. 125 ;
❒extraire le groupe de douille B fig. 126 monté
par pression, extraire l'ampoule C et la
remplacer ;
❒monter la nouvelle ampoule, puis replacer le
groupe de douille B dans son logement ;
❒pour finir, remonter le couvercle A fig. 125.
FEUX DE ROUTE
Pour remplacer l'ampoule, procéder comme suit :
❒retirer le couvercle A fig. 125 ;
❒tourner dans le sens inverse des aiguilles d'une
montre l'ensemble connecteur + le groupe de
douille B fig. 127 ;fig. 125
L0F0033
fig. 126
L0F0069
185CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATIONSITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

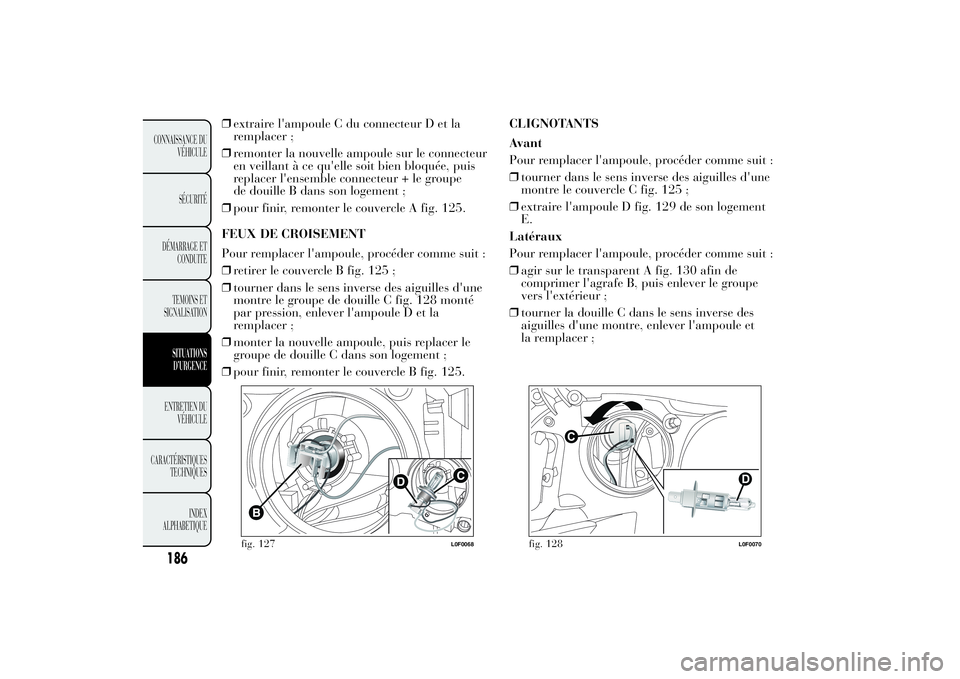

❒extraire l'ampoule C du connecteur D et la
remplacer ;
❒remonter la nouvelle ampoule sur le connecteur
en veillant à ce qu'elle soit bien bloquée, puis
replacer l'ensemble connecteur + le groupe
de douille B dans son logement ;
❒pour finir, remonter le couvercle A fig. 125.
FEUX DE CROISEMENT
Pour remplacer l'ampoule, procéder comme suit :
❒retirer le couvercle B fig. 125 ;
❒tourner dans le sens inverse des aiguilles d'une
montre le groupe de douille C fig. 128 monté
par pression, enlever l'ampoule D et la
remplacer ;
❒monter la nouvelle ampoule, puis replacer le
groupe de douille C dans son logement ;
❒pour finir, remonter le couvercle B fig. 125.CLIGNOTANTS
Avant
Pour remplacer l'ampoule, procéder comme suit :
❒tourner dans le sens inverse des aiguilles d'une
montre le couvercle C fig. 125 ;
❒extraire l'ampoule D fig. 129 de son logement
E.
Latéraux
Pour remplacer l'ampoule, procéder comme suit :
❒agir sur le transparent A fig. 130 afin de
comprimer l'agrafe B, puis enlever le groupe
vers l'extérieur ;
❒tourner la douille C dans le sens inverse des
aiguilles d'une montre, enlever l'ampoule et
la remplacer ;
fig. 127
L0F0068
fig. 128
L0F0070
186
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

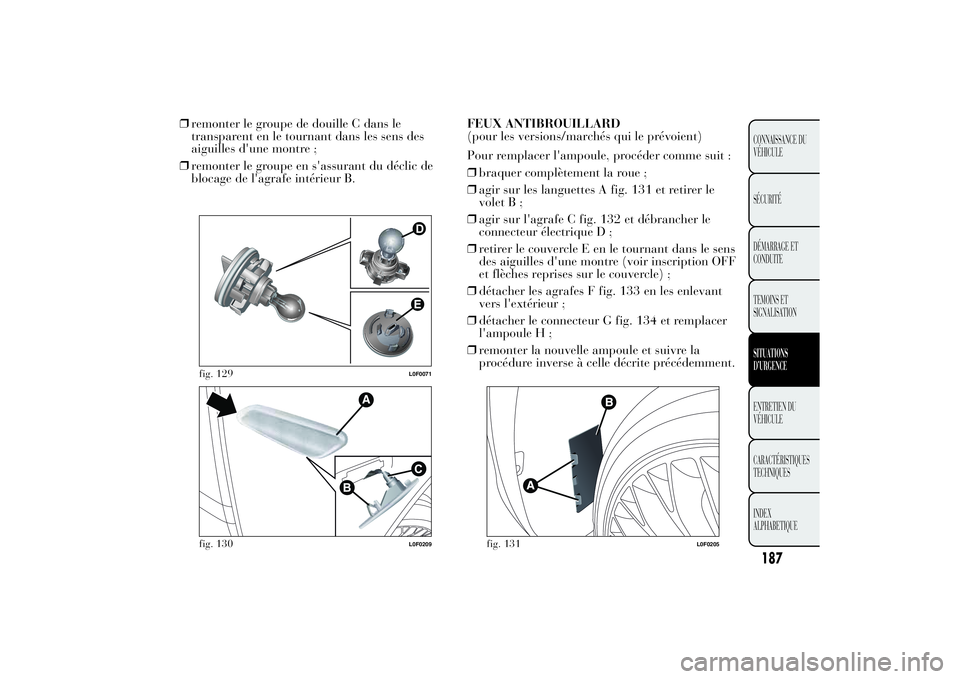

❒remonter le groupe de douille C dans le
transparent en le tournant dans les sens des
aiguilles d'une montre ;
❒remonter le groupe en s'assurant du déclic de
blocage de l'agrafe intérieur B.FEUX ANTIBROUILLARD
(pour les versions/marchés qui le prévoient)
Pour remplacer l'ampoule, procéder comme suit :
❒braquer complètement la roue ;
❒agir sur les languettes A fig. 131 et retirer le
volet B ;
❒agir sur l'agrafe C fig. 132 et débrancher le
connecteur électrique D ;
❒retirer le couvercle E en le tournant dans le sens
des aiguilles d'une montre (voir inscription OFF
et flèches reprises sur le couvercle) ;
❒détacher les agrafes F fig. 133 en les enlevant
vers l'extérieur ;
❒détacher le connecteur G fig. 134 et remplacer
l'ampoule H ;
❒remonter la nouvelle ampoule et suivre la
procédure inverse à celle décrite précédemment.
fig. 129
L0F0071
fig. 130
L0F0209
fig. 131
L0F0205
187CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATIONSITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

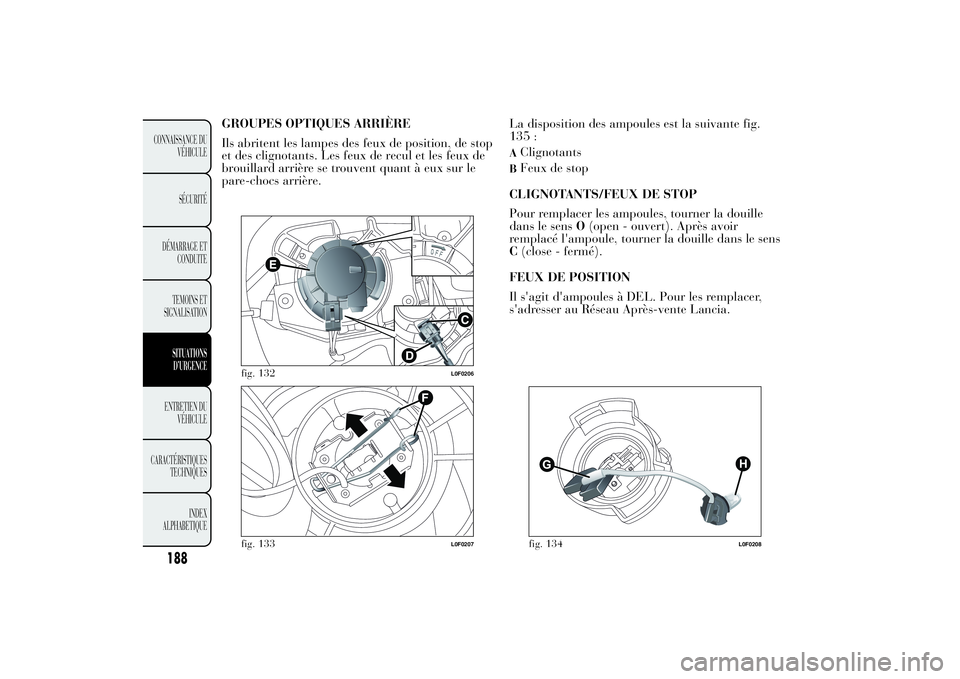

GROUPES OPTIQUES ARRIÈRE
Ils abritent les lampes des feux de position, de stop
et des clignotants. Les feux de recul et les feux de
brouillard arrière se trouvent quant à eux sur le
pare-chocs arrière.La disposition des ampoules est la suivante fig.
135 :
AClignotantsBFeux de stop
CLIGNOTANTS/FEUX DE STOP
Pour remplacer les ampoules, tourner la douille
dans le sensO(open - ouvert). Après avoir
remplacé l'ampoule, tourner la douille dans le sens
C(close - fermé).
FEUX DE POSITION
Il s'agit d'ampoules à DEL. Pour les remplacer,
s'adresser au Réseau Après-vente Lancia.
fig. 132
L0F0206
fig. 133
L0F0207
fig. 134
L0F0208
188
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

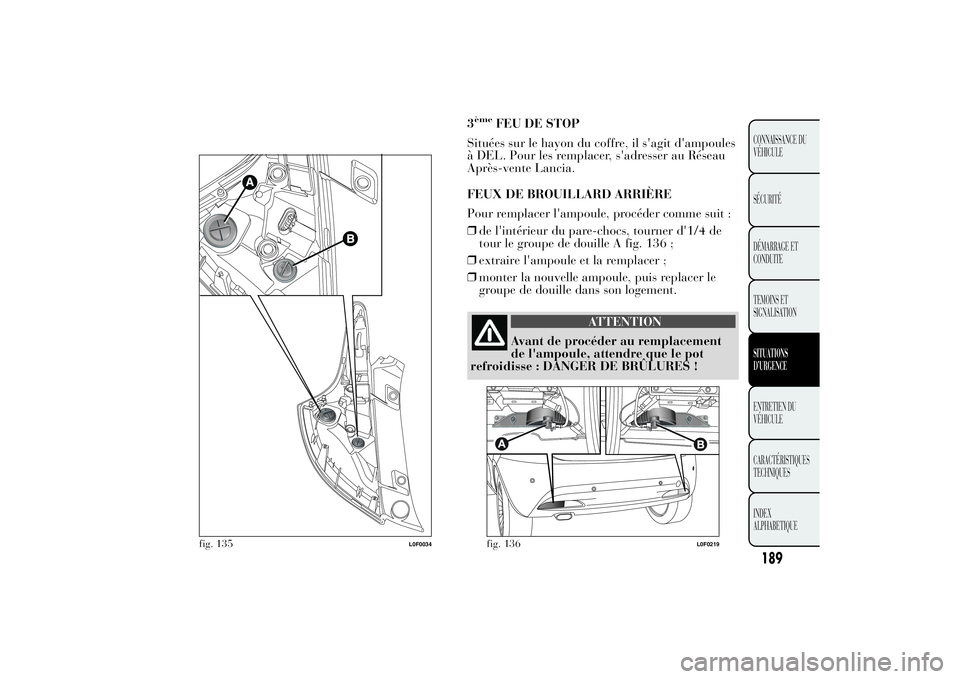

3ème
FEU DE STOP
Situées sur le hayon du coffre, il s'agit d'ampoules
à DEL. Pour les remplacer, s'adresser au Réseau
Après-vente Lancia.
FEUX DE BROUILLARD ARRIÈRE
Pour remplacer l'ampoule, procéder comme suit :
❒de l'intérieur du pare-chocs, tourner d'1/4 de
tour le groupe de douille A fig. 136 ;
❒extraire l'ampoule et la remplacer ;
❒monter la nouvelle ampoule, puis replacer le
groupe de douille dans son logement.
ATTENTION
Avant de procéder au remplacement
de l'ampoule, attendre que le pot
refroidisse : DANGER DE BRÛLURES !
fig. 135
L0F0034
fig. 136
L0F0219
189CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATIONSITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

FEUX DE RECUL
Pour remplacer l'ampoule, procéder comme suit :
❒de l'intérieur du pare-chocs, tourner d'1/4 de
tour le groupe de douille B fig. 136 ;
❒extraire l'ampoule et la remplacer ;
❒monter la nouvelle ampoule, puis replacer le
groupe de douille dans son logement.
FEUX DE PLAQUE
Pour remplacer les ampoules, procéder comme
suit :
❒enlever le transparent A fig. 137;
❒tourner la douille B fig. 138 dans le sens des
aiguilles d'une montre, enlever l'ampoule C et la
remplacer ;
❒remettre ensuite le transparent.
REMPLACEMENT D'UNE AMPOULE
INTÉRIEUREAu sujet du type d'ampoules et de leur puissance,
se référer au paragraphe « Remplacement d'une
ampoule ».
PLAFONNIER AVANT
Pour remplacer l'ampoule, procéder comme suit :
❒enlever le plafonnier A fig. 139 en agissant
sur les points indiqués par les flèches ;
❒ouvrir le volet B fig. 140, remplacer les
ampoules C en les séparant des contacts
latéraux. Vérifier que les nouvelles ampoules
sont bien bloquées entre les contacts ;
❒refermer le volet B fig. 140 et fixer le plafonnier
A fig. 139 dans son logement en s'assurant de
son blocage.
fig. 137
L0F0259
fig. 138
L0F0214
190
