2010 Lancia Phedra Instrukcja obsługi (in Polish)

96
WYPOSAŻENIE
WEWNĘTRZNE
SCHOWEK DOLNY NA
PRZEDMIOTY (rys. 109)
Aby otworzyć schowek pociągnąć za
uchwyt A.
Obracając kluczyk można zablokować
lub odblokować zamek schowka.To połączenie umożliwia wyświetlenie
zdjęć sfilmowanych poprzednio bezpo-
średnio na wyświetlaczu systemu.
SCHOWKI GÓRNE CHOWANE
(rys. 111 – 112)
Aby otworzyć schowki nacisnąć przy-
cisk A.
Nie podróżować z otwartą
pokrywą schowka: może zra-
nić pasażera w razie kolizji.Nie podróżować z otwartymi
pokrywami schowka: mogą
zranić pasażera w razie kolizji.
rys. 109
L0B0088b
rys. 111
L0B0459b
rys. 112
L0B0460b
MIEJSCE NA AUDIO – VIDEO
(rys. 110)
(dla wersji/rynków, gdzie przewidziano)
Wewnątrz schowka znajduje się miej-
sce na AUDIO – VIDEO Aprzystoso-
wane do połączenia telekamery systemu
infotelematycznego CONNECT Nav +.
(funkcja aktualnie niedostępna).
rys. 110
L0B0293b
066-134 Phedra LUM PL 17-11-2009 9:58 Pagina 96

97
SCHOWEK ŚRODKOWYM
Z WGŁĘBIENIAMI NA
BUTELKI (rys. 113)
Aby otworzyć schowek pociągnąć
w kierunku pokazanym strzałką. Scho-
wek posiada wewnątrz wgłębienia na bu-
telki A.SZUFLADY POD SIEDZENIAMI
PRZEDNIMI (rys. 114)
Aby użyć szuflady nacisnąć uchwyt
Aw górę, a następnie wyjąć na zewnątrz.WNĘKI NA DROBNE
PRZEDMIOTY
W wyposażeniu wewnętrznym znaj-
dują się jeszcze następujące schowki:
– schowek otwarty A(rys. 115) na
umieszczenie dokumentów, znajduje się
pod kierownicą;
Nie podróżować z otwartą
pokrywą schowka: może zra-
nić pasażera w razie kolizji.
rys. 113
L0B0090b
rys. 114
L0B0092b
rys. 115
L0B0089b
066-134 Phedra LUM PL 17-11-2009 9:58 Pagina 97

98
– schowki na butelki, szklanki, kubki
w poszyciach bocznych drugiego rzędu
siedzeń (rys. 117) i trzeciego rzędu sie-
dzeń (rys. 118); schowki na butelki mo-
gą być ponadto wykorzystane jako po-
jemniki na inne rzeczy C.– schowki na dokumenty D(rys. 119)
znajdujące się poszyciach bocznych trze-
ciego rzędu siedzeń (dla wersji/rynków,
gdzie przewidziano); aby je użyć, naci-
snąć w kierunku pokazanym strzałką.PÓŁKI SKŁADANE (rys. 120)
Półki składane Aznajdują się w opar-
ciach siedzeń przednich; aby użyć nale-
ży ustawić w pozycji poziomej jak po-
kazano na rysunku.
rys. 117
L0B0096b
rys. 118
L0B0091b
rys. 119
L0B0094b
rys. 120
L0B0095b
Nie podróżować z rozłożoną
półką: może zranić pasażera
w razie kolizji.
066-134 Phedra LUM PL 17-11-2009 9:58 Pagina 98

99
DASZKI
PRZECIWSŁONECZNE (rys. 121)
Umieszczone są po obu stronach lu-
sterka wstecznego wewnętrznego. Moż-
na je ustawić czołowo lub bocznie jak
pokazano na rysunku.
W tylnej części daszka przeciwsło-
necznego znajduje się lusterko podświe-
tlane lampą A; aby użyć, należy otworzyć
pokrywę B.
UCHWYTY DO
PRZYTRZYMYWANIA
(rys. 122)
Kompletują wyposażone wewnętrzne
uchwyty do przytrzymania A. Uchwyty
tylne wyposażone są w wieszaki na ubra-
nia B.ZASŁONY
PRZECIWSŁONECZNE (rys. 123)
Zasłony przeciwsłoneczne są przesuw-
ne, wyposażone w zwijacze i odpowied-
nie sprężyny powrotne. Aby użyć zacze-
pić uchwyty górne w mocowaniach A.
Nie ciągnąć zasłon przeciwsłonecznych
do dołu przed efektywnym odłączeniem
zaczepów, aby uniknąć pęknięcia.SIATKI PRZYTRZYMUJĄCE
BAGAŻ
(dla wersji/rynków, gdzie przewidziano)
Umieszczone są z tyłu siedzeń drugie-
go rzędu i mogą być zamocowane do
podłogi za pomocą odpowiednich
uchwytów jak pokazano na (rys. 124),
lub w pozycji poprzecznej zamocowane
z boku jak pokazano na (rys. 125).
rys. 121
L0B0084b
rys. 122
L0B0085b
rys. 123
L0B0036b
rys. 124
L0B0108b
rys. 125
L0B0289b
066-134 Phedra LUM PL 17-11-2009 9:58 Pagina 99

100
PASKI ELASTYCZNE
(rys. 126)
(dla wersji/rynków, gdzie przewidziano)
Siedzenia przednie wyposażone są
w paski elastyczne Aużywane do przy-
trzymania niewielkich przedmiotów (na
przykład torby z zakupami). Zamocować
paski w miejscach przygotowanych
w siedzeniach jak pokazano na rysunku.ZAPALNICZKA (rys. 127)
Aby użyć zapalniczki, nacisnąć przy
kluczyku w wyłączniku zapłonu w pozycji
Mprzycisk A; po kilku sekundach przy-
cisk automatycznie wróci do pozycji wyj-
ściowej i zapalniczka jest gotowa do
użycia.POPIELNICZKA (rys. 127)
rys. 126
L0B0018b
rys. 127
L0B0082b
Zapalniczka osiąga wysoką
temperaturę. Posługiwać się
nią ostrożnie i chronić przed
dziećmi: niebezpieczeństwo pożaru lub
oparzeń. Sprawdzić zawsze czy zapal-
niczka się wyłączyła.
Nie używać popielniczki ja-
ko kosza na papier: może za-
palić się w kontakcie z palą-
cym się papierosem.
Aby użyć popielniczki wysunąć kasetę
Bi podnieść pokrywę C. Aby opróżnić
popielniczkę wyjąć pojemnik D; po wy-
jęciu pojemnika można wykorzystać jego
wgłębienie jako podstawę pod szklanki.
066-134 Phedra LUM PL 17-11-2009 9:58 Pagina 100

101

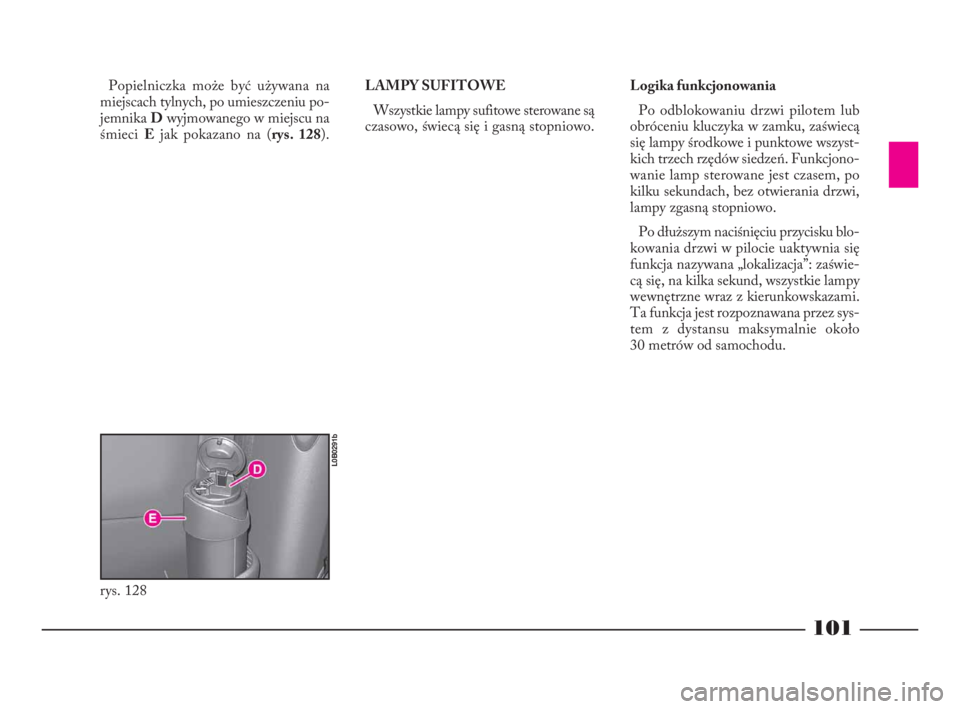

Popielniczka może być używana na
miejscach tylnych, po umieszczeniu po-
jemnika Dwyjmowanego w miejscu na
śmieci Ejak pokazano na (rys. 128).LAMPY SUFITOWE
Wszystkie lampy sufitowe sterowane są
czasowo, świecą się i gasną stopniowo.Logika funkcjonowania
Po odblokowaniu drzwi pilotem lub
obróceniu kluczyka w zamku, zaświecą
się lampy środkowe i punktowe wszyst-
kich trzech rzędów siedzeń. Funkcjono-
wanie lamp sterowane jest czasem, po
kilku sekundach, bez otwierania drzwi,
lampy zgasną stopniowo.
Po dłuższym naciśnięciu przycisku blo-
kowania drzwi w pilocie uaktywnia się
funkcja nazywana „lokalizacja”: zaświe-
cą się, na kilka sekund, wszystkie lampy
wewnętrzne wraz z kierunkowskazami.
Ta funkcja jest rozpoznawana przez sys-
tem z dystansu maksymalnie około
30 metrów od samochodu.
rys. 128
L0B0291b
066-134 Phedra LUM PL 17-11-2009 9:58 Pagina 101

102
Po obróceniu kluczyka w pozycję S(lub
wyjęciu z wyłącznika zapłonu) zaświeci
się lampa sufitowa przednia pierwszego
rzędu siedzeń. Funkcjonowanie jest ste-
rowane czasem, po kilku sekundach,
lampy zgasną stopniowo.
Po otwarciu drzwi przednich zaświeci
się lampa środkowa, bez lamp punkto-
wych, lampy sufitowe i oświetlenie ka-
łuży w drzwiach. Funkcjonowanie jest
sterowane czasem, po kilku sekundach
od zamknięcia drzwi lampy zgasną stop-
niowo. Po uruchomieniu silnika lampy
zgasną stopniowo po kilku sekundach.
Po otwarciu drzwi tylnych zaświeci się
lampa środkowa, bez lamp punktowych,
lamp sufitowych. Funkcjonowanie jest
sterowane czasem, po kilku sekundach
od zamknięcia drzwi lampy zgasną stop-
niowo.
Po otwarciu drzwi tylnych zaświeci się
automatycznie lampa oświetlenia bagaż-
nika. Lampy zgasną stopniowo po za-
mknięciu pokrywy.Lampa sufitowa przednia (rys. 129)
Lampa sufitowa składa się z lampy
środkowej i dwóch lamp punktowych
bocznych z odpowiednim wyłącznikiem
sterującym.
Działając na przyciskiA, B, Clampy
zaświecą się pojedynczo.Lampa sufitowa środkowa i tylna
(rys. 130)
Lampa sufitowa składa się z lampy
środkowej i dwóch lamp punktowych
bocznych z odpowiednim wyłącznikiem
sterującym.
Działając na przyciski A, B, Clampy
zaświecą się pojedynczo.
rys. 129
L0B0532b
rys. 130
L0B0077b
066-134 Phedra LUM PL 17-11-2009 9:58 Pagina 102

103
Lampy w daszkach
przeciwsłonecznych (rys. 131)
Przy kluczyku w wyłączniku zapłonu w
pozycji M, po otwarciu pokrywy Bza-
świecą się lampy Aumieszczone z boku
lusterka. Lampy umożliwiają użycie lu-
sterka także w przypadku słabego oświe-
tlenia.Lampa oświetlenia schowka (rys. 132)
Przy kluczyku w wyłączniku zapłonu w
pozycji Mlampa Azaświeci się automa-
tycznie po otwarciu schowka.Lampa w drzwiach (rys. 133)
Lampa Aumieszczona w drzwiach
przednich zaświeci się po otwarciu od-
powiednich drzwi, w jakiejkolwiek po-
zycji kluczyka w wyłączniku zapłonu.
rys. 131
L0B0086b
rys. 132
L0B0258b
rys. 133
L0B0259b
066-134 Phedra LUM PL 17-11-2009 9:58 Pagina 103
