2010 Lancia Delta Návod na použitie a údržbu (in Slovak)

128ZOZNÁMENIE SA S VOZIDLOM
Lokalizácia parkovaciehopriestoru obr. 79
Ak systém lokalizuje primeraný parkovací priestor medzi dvo-
ma stojacími vozidlami alebo medzi inými prípadnými pre-
kážkami (napr. predmety s veľkou bočnou plochou, ako sú vo-
zidlá, kontajnery na odpadky, atď.), signalizuje nalezenie
parkovacieho priestoru a je možné zaparkovať. Pri dosiahnutí
pozície už vhodné k zahájení manévru systém vodičovi povie,
že má zaradiť spiatočku; v opačnom prípade si vyžiada kúsok
dopredu.Pri vyžiadaní zaradení spiatočky musí vodič zastaviť vozidlo
a zaradiť spiatočku, tým potvrdí úmysel zahájenia manévru.
Ak vodič pokračuje v jazde, systém po cca 10 metroch už ne-
berie v úvahu lokalizovaný parkovací priestor a opäť zaháji
vyhľadávanie nového parkovacieho priestoru.
Manéver
Vodič ovláda pohyb vozidla prostredníctvom pedálu plynu,
brzdy a spojky (iba u verzií s mechanickou prevodovkou) a sys-
tém automaticky ovláda riadenie tak, aby bol najlepším mož-
ným spôsobom urobený manéver do lokalizovaného parko-
vacieho priestoru.
Počas manévru je možné používať informácie parkovacích sen-
zorov (pri cúvaní je vhodné dosiahnuť nepretržitého tónu zad-
ných senzorov), ale odporúča sa mať okolie trvale pod vizuál-
nou kontrolou.
Počas parkovania bude možné zastaviť vozidlo a stále počas za-
stavenia, vyradiť spiatočku.
Počas manévru musí byť rýchlosť nižšia ako cca 7 km/h; ina-
ko sa parkovací manéver preruší.
obr. 79L0E1016g
001-142 Delta SK 3ed Allin. 4ed 20-04-2010 18:01 Pagina 128

ZOZNÁMENIE SA S VOZIDLOM129
1
Ak vodič počas parkovacího manévru urobí úmyselný alebo ne-
úmyselný zásah do riadenia (zabránenie pohybu), manéver sa
preruší.
Ak nerovnosti terénu alebo prekážky pod kolesami ovplyvňu-
jú pohyb vozidla, takže sa vozidlo nemôže pohybovať po správ-
nej trajektórii, manéver sa môže prerušiť.
Záver ovládania
Ak to rozmery parkovacieho priestoru umožňujú, parkovací
manéver sa vykoná jedným pohybom, pri vyradení spiatočky
sa kolesá vrátia do priameho smeru a manéver je považovaný
za ukončený; systém sa deaktivuje. Ak je parkovací priestor
menší, parkovací manéver sa vykoná niekoľkými pohybmi a
vodič je informovaný o nutnosti manuálneho dokončenia par-
kovacieho manévru špecifickým hlásením na displeji prístro-
jovej dosky.Všeobecné upozornenia
❍Zodpovednosť za parkovacie manévrovanie je vždy na vo-
dičovi. Vždy sa presvedčiť, či parkovacie miesto je voľné a nie
sú tam ľudia, zvieratá alebo veci. Systém Magic Parking (rov-
nako ako parkovacie senzory) predstavuje pomoc pre vodiča,
ktorá však nesmie nikdy znížiť pozornosť počas potenciálne
nebezpečných manévrov, aj keď sa vykonávajú pri nízkej
rýchlosti.
❍V prípade, že sú senzory posunuté po náraze, funkčnosť sys-
tému by mohla byť postupne znehodnotená.
❍Ak sú senzory pokryté nečistotami, snehom, ľadom, blatom
alebo iným ako originálnym lakovaním, môže byť funkcia sys-
tému silne narušená.
❍Pre správne fungovanie systému, je potrebné, aby boli sen-
zory stále čisté. Počas čistenia dávať veľký pozor, aby ste ich ne-
poškodili; Senzory musia byť umývané čistou vodou, prípad-
ne môžete pridať šampón pre auto. V umývacích staniciach,
ktoré používajú parové alebo vysokotlakové zariadenia, rýchlo
vyčistite senzory tak, že udržíte trysku vo vzdialenosti 10 cm.
Ak si želáte počas manévru volant zablokovať, je
vhodné ho pevne uchopiť za veniec. Neprestrkujte
ruky cez volant a nechytajte jeho ramená.
001-142 Delta SK 3ed Allin. 4ed 20-04-2010 18:01 Pagina 129

130ZOZNÁMENIE SA S VOZIDLOM
❍Hlasné ultrazvukové toky (napr. brzdenie pneumatík vozí-
kov alebo pneumatických kladív), prítomné v blízkosti, môžu
narušiť výkon senzorov.
❍Senzory určujú neexistujúci objekt (rušenie odrazeného sig-
nálu), ktorý je zapríčinený mechanickými rušeniami ako
napr. umývanie vozidla, dážď, vonkajšie veterné podmienky,
krúpy.
❍ Senzory nemusia detekovať predmety zvláštnych tvarov ale-
bo z niektorých materiálov (veľmi tenké stĺpiky, háky ťažné-
ho zariadenia, plechy, siete, kríky, zábrany proti parkovaniu, ko-
še na odpadky, motocykle, atď.). Vždy venujte maximálnu
pozornosť overení, ak vozidlo a jeho trajektória sú zlučiteľné
s parkovacím priestorom lokalizovaným systémom.
❍ Použitie pneumatík (jednej alebo niekoľkých) alebo ráfi-
kov iných rozmerov ak malo vozidlo pri kúpi, môže narušiť
funkcie systému.
❍Ak bol akumulátor odpojený alebo bola silne vybitý, k opä-
tovnému zapojení systému Magic Parking je nutné urobiť jaz-
du asi sto metrov priamym smerom, a tým sa systém iniciali-
zuje.
❍ Pri pripojenom prívesu (s vidlicou správne zasunutou v zá-
suvke) je systém Magic Parking automaticky vypnutý.
❍ Ak je Magic Parking v režime „prebiehajúce vyhľadávanie“,
môže systém nesprávne lokalizovať vhodný parkovací prie-
stor k manévru (napr. na križovatke, železničnom priecestí,
atď.).❍ V prípade parkovacích manévrov vo svahu môže systém vy-
kazovať horšie výsledky a deaktivovať sa.
❍ Ak je parkovací manéver konaný medzi dve vozidlá zapar-
kovaná na chodníku, systém Magic Parking môže nechať vo-
zidlo vyísť na chodník.
❍ Niektoré manévre v silne stiesnených zákrutách sa nemu-
sia vykonať.
❍ Venujte pozornosť tomu, ak sa počas parkovacieho manév-
ru nemenia podmienky (napr. prítomnosť osôb alebo zvierat
v parkovacom priestore, idúce vozidlo, atd.) a v prípade po-
treby okamžite zasiahnite.
❍ Počas parkovacích manévrov venujte pozornosť vozidlom
v protismere. Vždy dodržiavajte dopravné predpisy.
001-142 Delta SK 3ed Allin. 4ed 20-04-2010 18:01 Pagina 130

ZOZNÁMENIE SA S VOZIDLOM131
1SPRÁVY ZO SYSTÉMU NA PRÍSTROJOVEJ DOSKE
Magic Parking koná vyhľadávanie
vhodného parkovacieho priestoru.
Magic Parking koná vyhľadávanie
vhodného parkovacieho priestoru.
Magic Parking koná vyhľadávanie
vhodného parkovacieho priestoru.
Ak bol lokalizovaný vhodný par-
kovací priestor a poloha je správna
k zahájení parkovacieho manévru.
Zastavte a zaraďte spiatočku.
Vyraďte spiatočku Pri stlačení tlačidla aktivácie Magic Par-
king sa zobrazí, že ku správnej aktivácii
je nutné vyradiť spiatočku.
Nedotýkajte
sa volantu!Parkovanie začína, vodič je vyzvaný, aby
pustil volant.
Nedotýkajte
sa volantu!
Vykonajte
manéverManéver je zahájený, vodič môže akcele-
rovať a uvoľniť pedál spojky (v prípade
mechanickej prevodovky) za účelom zá-
jtia do parkovacieho priestoru. Systém
Magic Parking automaticky ovláda ria-
denie.
Rýchlosť
príliš vysokáRýchlosť jazdy sa blíži maximálnej hod-
note povolené systémom (hlásenie sa zo-
brazuje od cca 25 km/h vo fáze vyhľa-
dávania). Ak vodič rýchlosť ješte zvýši,
systém sa automaticky deaktivuje.
UPOZORNENIE Niektoré textové hlásenia združeného prístroja sú doprovázené akustickou signalizáciou.
001-142 Delta SK 3ed Allin. 4ed 20-04-2010 18:01 Pagina 131

132ZOZNÁMENIE SA S VOZIDLOM
Magic Parking
nie je k dispozíciiBol zistený problém v systéme Magic
Parking. Je nutné obrátiť sa na autori-
zovaný servis.
Skúste
opäť neskôrSystém Magic Parking zistil problém
v jednom zo systémov potrebných ku
svojej prevádzke. Ak problém pretrvá-
va, je nutné obrátiť sa na autorizovaný
servis.
Pôsobenie
na volantVodič úmyselne alebo neúmyselne za-
pôsobil na volant. Systém sa deaktivuje
a vykonanie manévru sa stáva vecou
vodiča.
Magic Parking
OFFUkončený manéver, prekročenie limitov
rýchlosti, prítomnosť prívesu, príliš dlhá
fáza vyhľadávania, príliš dlhá fáze ma-
névrovania, vyžiadanie použitia parko-
vacích senzorov počas fázy vyhľadáva-
nia, nesprávna trajektória vozidla
vplyvom prekážok pod kolesami.
Dokončite
manuálne ❍Fáza manévrovania riadená systémom
Magic Parking skončila, je ale nutné,
aby parkovací manéver dokončil
vodič.
❍Počas manévru bol chytaný volant.
❍Počas manévru bola vyradená spia-
točka a vozidlo sa pohlo.
❍ Kvôli prekážkam na kolesách, dráha
vozidla sa vzdiali od tej potrebnej na
zaparkovanie.
Prítomnosť
prívesuBola vyžadaná aktivácia Magic Parking,
ale vozidlo má pripojený príves (je správ-
ne zasunutá vidlica v zásuvke).
Magic Parking
vypnutýMagic Parking sa vypol kvôli požiadav-
ke aktivácie parkovacích senzorov počas
fázy vyhľadávania a pri rýchlosti nižšej
ako 15 km/h.
UPOZORNENIE Niektoré textové hlásenia združeného prístroja sú doprovázené akustickou signalizáciou.
001-142 Delta SK 3ed Allin. 4ed 20-04-2010 18:01 Pagina 132

ZOZNÁMENIE SA S VOZIDLOM133
1
PARKOVACIE SENZORY PREDNÉ A ZADNÉ
(priradené k Magic Parking)
(pre verzie/trhy, podľa výbavy)
Parkovacie senzory ponúkajú vodičovi informácie o vzdiale-
nosti v priebehu fázy priblíženia sa prekážkam za vozidlom
(v prípade verzií so 4 senzormi vpredu a 4 senzormi vzadu),
a sú vždy prepojené s funkciou Magic Parking. Systém teda
predstavuje pomôcku pri manévri parkovania pretože pomá-
ha rozpoznať prekážky mimo zrakové pole vodiča. Prítomnosť
a vzdialenosť prekážky od vozidla sa vodičovi signalizuje s po-
mocou premenlivej akustickej signalizácie, frekvencia ktorej
závisí na vzdialenosti prekážky (zmenšeniu vzdialenosti od pre-
kážky zodpovedá zvýšenie frekvencie akustickej signalizácie)SENZORY
Systém na zistenie vzdialenosti prekážok využíva štyri sen-
zory, ktoré sa nachádzajú na prednom nárazníku (ak sú vo
výbave), obr. 80, a 4 senzory umiestnené v zadnom nárazníku,
obr. 81.
obr. 80L0E0059m
obr. 81L0E0250m
001-142 Delta SK 3ed Allin. 4ed 20-04-2010 18:01 Pagina 133

134ZOZNÁMENIE SA S VOZIDLOM
Verzia s 8 senzormi
Vo verzii so 4 zadnými a 4 prednými senzormi, sa systém ak-
tivuje zaradením spiatočky alebo stlačením tlačidla obr. 82.
V prípade, keď ste požiadali o Magic Parking, predné a za-
dné senzory nebudú automaticky aktivované vo fáze vyhľa-
dávania parkovacieho priestoru, ake budú aktivovateľné stla-
čením príslušného tlačidla (obr. 82) alebo zaradením spiatočky
pri rýchlosti nižšej ako cca 15 km/h.
Pri vyradení spiatočky zostanú predné a zadné senzory ak-
tívne až do rýchlosti cca 15 km/h, aby bolo možné dokončiť
parkovací manéver.
Systém môže byť tiež aktivovaný stlačením tlačidla obr. 82
umiestnené na centrálnej prístrojovej doske: keď je systém ak-
tívny, na tlačidle sa rozsvieti kontrolka.
Senzory sa deaktivujú, ak znovu stlačíte tlačidlo obr. 82 ale-
bo prekročením rýchlosti 15 km/h: keď systém nie je aktív-
ny, na tlačidle je kontrolka vypnutá.Ak sú senzory aktívne, systém začne vysielať akustickú sig-
nalizáciu z predných či zadných signalizátorov okamžite po
zistení prekážky, so zvyšujúcou sa frekvenciou s tým, ako sa
budete k prekážke približovať.
Pokiaľ sa prekážka nachádza vo vzialenosti približne 30 cm,
je vydávaný zvuk súvislý. Podľa polohy prekážky (vpredu či
vzadu) vydávajú zvuk príslušné akustické signalizátory (pred-
né či zadné). V každom prípade je signalizovaná prítomnosť
najbližšej prekážky.
Pri vzdialení vozidla od prekážky sa akustický signál okam-
žite vypne. Cyklus tónov zostane konštantný, ak vzdialenosť
medzi vozidlom a prekážkou zostane nezmenená, ale ak táto
situácia nastane pre bočné senzory, signál sa preruší asi po
3 sekundách, aby sa predišlo napríklad signalizácii v prípade
manévrov pozdĺž múrov.
obr. 82L0E0249m
Zodpovednosť za parkovanie a za ostatné nebez-
pečné manipulácie zostáva stále na vodičovi.
Pri vykonávaní takýchto manévrov, sa ubezpeč-
te, či sa v blízkosti nenachádzajú osoby (hlavne deti) ani
zvieratá. Parkovacie senzory poskytujú vodičovi pomoc,
ktorý ale nesmie nikdy znížiť pozornosť počas možných
nebezpečných manévrov, aj keď sú vykonávané pri níz-
kej rýchlosti.
001-142 Delta SK 3ed Allin. 4ed 20-04-2010 18:01 Pagina 134

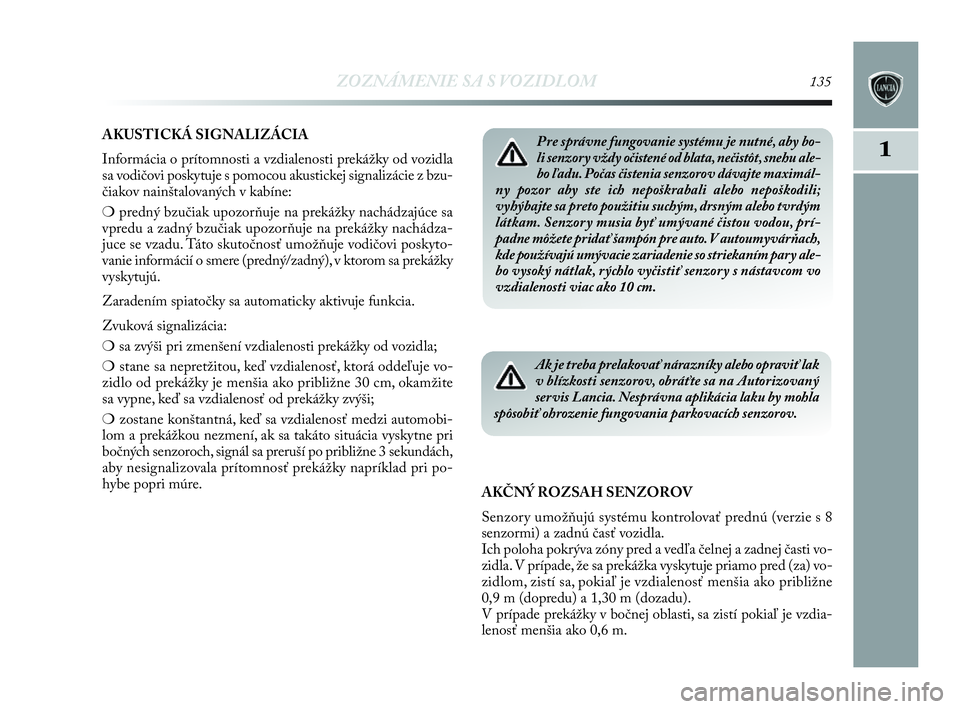

ZOZNÁMENIE SA S VOZIDLOM135
1
AKUSTICKÁ SIGNALIZÁCIA
Informácia o prítomnosti a vzdialenosti prekážky od vozidla
sa vodičovi poskytuje s pomocou akustickej signalizácie z bzu-
čiakov nainštalovaných v kabíne:
❍predný bzučiak upozorňuje na prekážky nachádzajúce sa
vpredu a zadný bzučiak upozorňuje na prekážky nachádza-
juce se vzadu. Táto skutočnosť umožňuje vodičovi poskyto-
vanie informácií o smere (predný/zadný), v ktorom sa prekážky
vyskytujú.
Zaradením spiatočky sa automaticky aktivuje funkcia.
Zvuková signalizácia:
❍ sa zvýši pri zmenšení vzdialenosti prekážky od vozidla;
❍ stane sa nepretžitou, keď vzdialenosť, ktorá oddeľuje vo-
zidlo od prekážky je menšia ako približne 30 cm, okamžite
sa vypne, keď sa vzdialenosť od prekážky zvýši;
❍ zostane konštantná, keď sa vzdialenosť medzi automobi-
lom a prekážkou nezmení, ak sa takáto situácia vyskytne pri
bočných senzoroch, signál sa preruší po približne 3 sekundách,
aby nesignalizovala prítomnosť prekážky napríklad pri po-
hybe popri múre.Pre správne fungovanie systému je nutné, aby bo-
li senzory vždy očistené od blata, nečistôt, snehu ale-
bo ľadu. Počas čistenia senzorov dávajte maximál-
ny pozor aby ste ich nepoškrabali alebo nepoškodili;
vyhýbajte sa preto použitiu suchým, drsným alebo tvrdým
látkam. Senzory musia byť umývané čistou vodou, prí-
padne môžete pridať šampón pre auto. V autoumyvárňach,
kde používajú umývacie zariadenie so striekaním pary ale-
bo vysoký nátlak, rýchlo vyčistiť senzory s nástavcom vo
vzdialenosti viac ako 10 cm.
Ak je treba prelakovať nárazníky alebo opraviť lak
v blízkosti senzorov, obráťte sa na Autorizovaný
servis Lancia. Nesprávna aplikácia laku by mohla
spôsobiť ohrozenie fungovania parkovacích senzorov.
AKČNÝ ROZSAH SENZOROV
Senzory umožňujú systému kontrolovať prednú (verzie s 8
senzormi) a zadnú časť vozidla.
Ich poloha pokrýva zóny pred a vedľa čelnej a zadnej časti vo-
zidla. V prípade, že sa prekážka vyskytuje priamo pred (za) vo-
zidlom, zistí sa, pokiaľ je vzdialenosť menšia ako približne
0,9 m (dopredu) a 1,30 m (dozadu).
V prípade prekážky v bočnej oblasti, sa zistí pokiaľ je vzdia-
lenosť menšia ako 0,6 m.
001-142 Delta SK 3ed Allin. 4ed 20-04-2010 18:01 Pagina 135
