2010 Hyundai Santa Fe Brukerhåndbok (in Norwegian)

621
Slik gjør du i en nødssituasjon

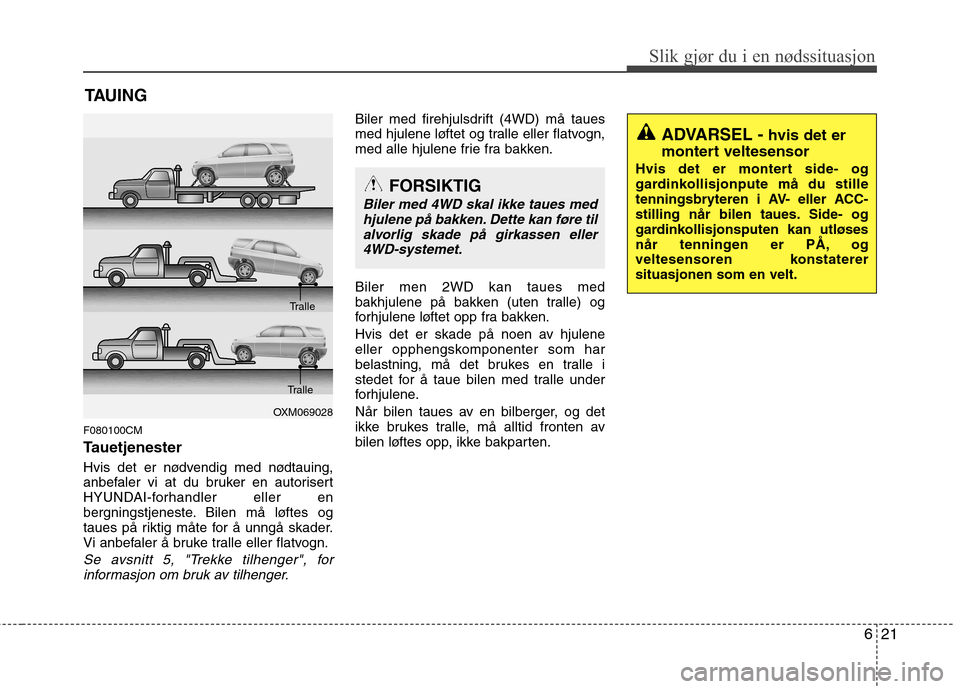

TAUING
F080100CM
Tauetjenester
Hvis det er nødvendig med nødtauing,
anbefaler vi at du bruker en autorisert
HYUNDAI-forhandler eller en
bergningstjeneste. Bilen må løftes og
taues på riktig måte for å unngå skader.
Vi anbefaler å bruke tralle eller flatvogn.
Se avsnitt 5, "Trekke tilhenger", for informasjon om bruk av tilhenger.
Biler med firehjulsdrift (4WD) må taues
med hjulene løftet og tralle eller flatvogn,
med alle hjulene frie fra bakken. Biler men 2WD kan taues med
bakhjulene på bakken (uten tralle) og
forhjulene løftet opp fra bakken.
Hvis det er skade på noen av hjulene
eller opphengskomponenter som har
belastning, må det brukes en tralle i
stedet for å taue bilen med tralle under
forhjulene.
Når bilen taues av en bilberger, og det
ikke brukes tralle, må alltid fronten av
bilen løftes opp, ikke bakparten.
FORSIKTIG
Biler med 4WD skal ikke taues medhjulene på bakken. Dette kan føre tilalvorlig skade på girkassen eller
4WD-systemet.
OXM069028 TralleTralle
ADVARSEL -
hvis det er
montert veltesensor
Hvis det er montert side- og
gardinkollisjonpute må du stille
tenningsbryteren i AV- eller ACC-
stilling når bilen taues. Side- og
gardinkollisjonsputen kan utløses
når tenningen er PÅ, og
veltesensoren konstaterersituasjonen som en velt.

Slik gjør du i en nødssituasjon
22
6

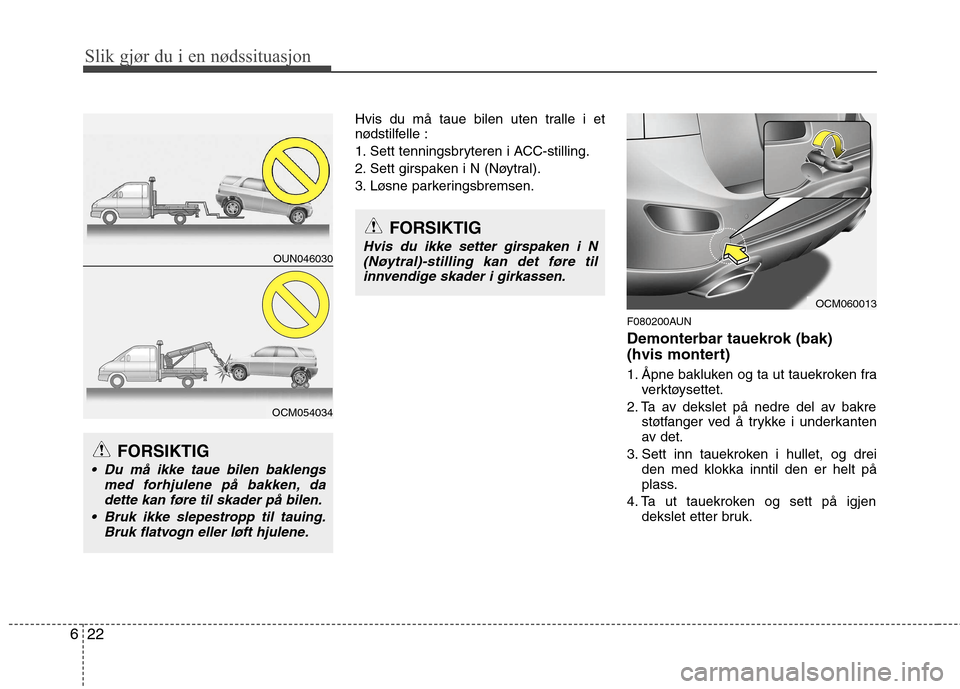

Hvis du må taue bilen uten tralle i et
nødstilfelle :
1. Sett tenningsbryteren i ACC-stilling.
2. Sett girspaken i N (Nøytral).
3. Løsne parkeringsbremsen.
F080200AUN
Demonterbar tauekrok (bak)
(hvis montert)
1. Åpne bakluken og ta ut tauekroken fraverktøysettet.
2. Ta av dekslet på nedre del av bakre støtfanger ved å trykke i underkanten
av det.
3. Sett inn tauekroken i hullet, og drei den med klokka inntil den er helt på
plass.
4. Ta ut tauekroken og sett på igjen dekslet etter bruk.
FORSIKTIG
Hvis du ikke setter girspaken i N
(Nøytral)-stilling kan det føre tilinnvendige skader i girkassen.
FORSIKTIG
Du må ikke taue bilen baklengs med forhjulene på bakken, da
dette kan føre til skader på bilen.
Bruk ikke slepestropp til tauing. Bruk flatvogn eller løft hjulene.
OUN046030
OCM054034
OCM060013

623
Slik gjør du i en nødssituasjon

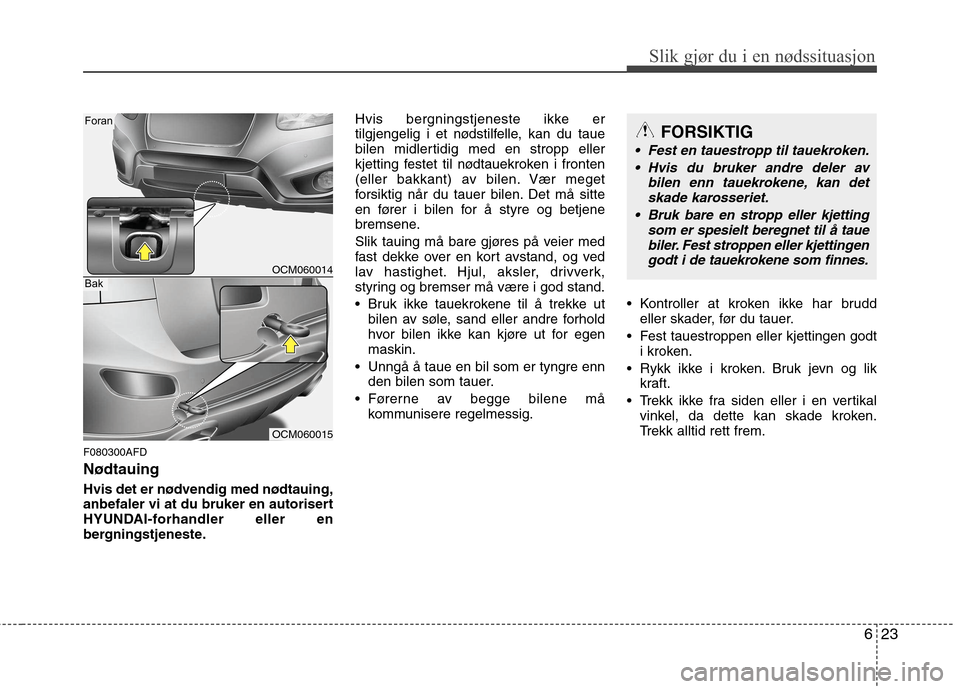

F080300AFD Nødtauing
Hvis det er nødvendig med nødtauing,
anbefaler vi at du bruker en autorisert
HYUNDAI-forhandler eller en
bergningstjeneste.Hvis bergningstjeneste ikke er
tilgjengelig i et nødstilfelle, kan du taue
bilen midlertidig med en stropp eller
kjetting festet til nødtauekroken i fronten
(eller bakkant) av bilen. Vær meget
forsiktig når du tauer bilen. Det må sitte
en fører i bilen for å styre og betjene
bremsene.
Slik tauing må bare gjøres på veier med
fast dekke over en kort avstand, og ved
lav hastighet. Hjul, aksler, drivverk,
styring og bremser må være i god stand.
Bruk ikke tauekrokene til å trekke ut
bilen av søle, sand eller andre forhold
hvor bilen ikke kan kjøre ut for egenmaskin.
Unngå å taue en bil som er tyngre enn den bilen som tauer.
Førerne av begge bilene må kommunisere regelmessig. Kontroller at kroken ikke har brudd
eller skader, før du tauer.
Fest tauestroppen eller kjettingen godt i kroken.
Rykk ikke i kroken. Bruk jevn og lik kraft.
Trekk ikke fra siden eller i en vertikal vinkel, da dette kan skade kroken.
Trekk alltid rett frem.
FORSIKTIG
Fest en tauestropp til tauekroken.
Hvis du bruker andre deler av bilen enn tauekrokene, kan det
skade karosseriet.
Bruk bare en stropp eller kjetting som er spesielt beregnet til å tauebiler. Fest stroppen eller kjettingen
godt i de tauekrokene som finnes.
OCM060014
OCM060015
Foran
Bak

Slik gjør du i en nødssituasjon
24
6

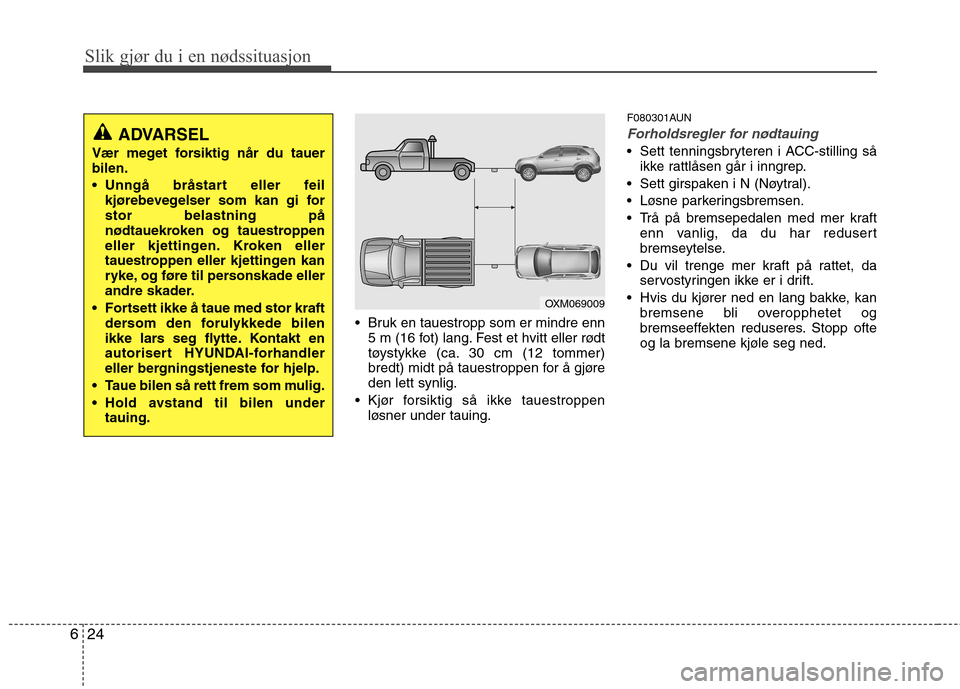

Bruk en tauestropp som er mindre enn
5 m (16 fot) lang. Fest et hvitt eller rødt
tøystykke (ca. 30 cm (12 tommer)
bredt) midt på tauestroppen for å gjøreden lett synlig.
Kjør forsiktig så ikke tauestroppen løsner under tauing. F080301AUN
Forholdsregler for nødtauing
Sett tenningsbryteren i ACC-stilling så
ikke rattlåsen går i inngrep.
Sett girspaken i N (Nøytral).
Løsne parkeringsbremsen.
Trå på bremsepedalen med mer kraft enn vanlig, da du har redusert
bremseytelse.
Du vil trenge mer kraft på rattet, da servostyringen ikke er i drift.
Hvis du kjører ned en lang bakke, kan bremsene bli overopphetet og
bremseeffekten reduseres. Stopp ofte
og la bremsene kjøle seg ned.
ADVARSEL
Vær meget forsiktig når du tauer bilen.
Unngå bråstart eller feil kjørebevegelser som kan gi for stor belastning på
nødtauekroken og tauestroppen
eller kjettingen. Kroken eller
tauestroppen eller kjettingen kan
ryke, og føre til personskade eller
andre skader.
Fortsett ikke å taue med stor kraft dersom den forulykkede bilen
ikke lars seg flytte. Kontakt en
autorisert HYUNDAI-forhandler
eller bergningstjeneste for hjelp.
Taue bilen så rett frem som mulig.
Hold avstand til bilen under tauing.
OXM069009

625
Slik gjør du i en nødssituasjon
F080400ACM

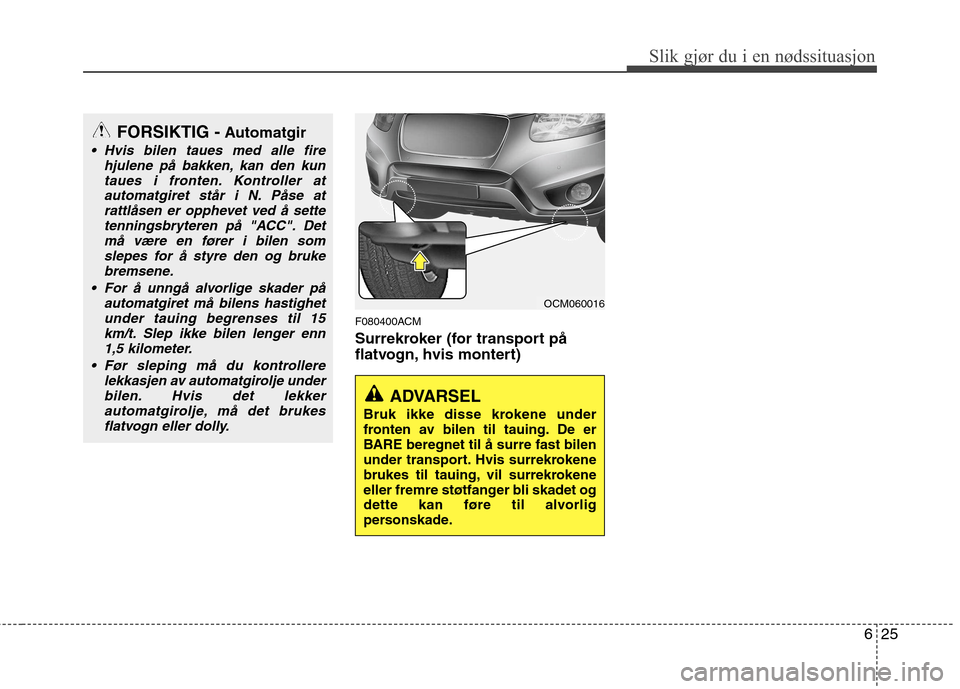

Surrekroker (for transport på
flatvogn, hvis montert)
ADVARSEL
Bruk ikke disse krokene under
fronten av bilen til tauing. De er
BARE beregnet til å surre fast bilen
under transport. Hvis surrekrokene
brukes til tauing, vil surrekrokene
eller fremre støtfanger bli skadet og
dette kan føre til alvorlig
personskade.
FORSIKTIG - Automatgir
Hvis bilen taues med alle fire
hjulene på bakken, kan den kun
taues i fronten. Kontroller atautomatgiret står i N. Påse atrattlåsen er opphevet ved å sette tenningsbryteren på "ACC". Det
må være en fører i bilen somslepes for å styre den og bruke bremsene.
For å unngå alvorlige skader på automatgiret må bilens hastighetunder tauing begrenses til 15km/t. Slep ikke bilen lenger enn1,5 kilometer.
Før sleping må du kontrollere lekkasjen av automatgirolje underbilen. Hvis det lekkerautomatgirolje, må det brukes flatvogn eller dolly.
OCM060016

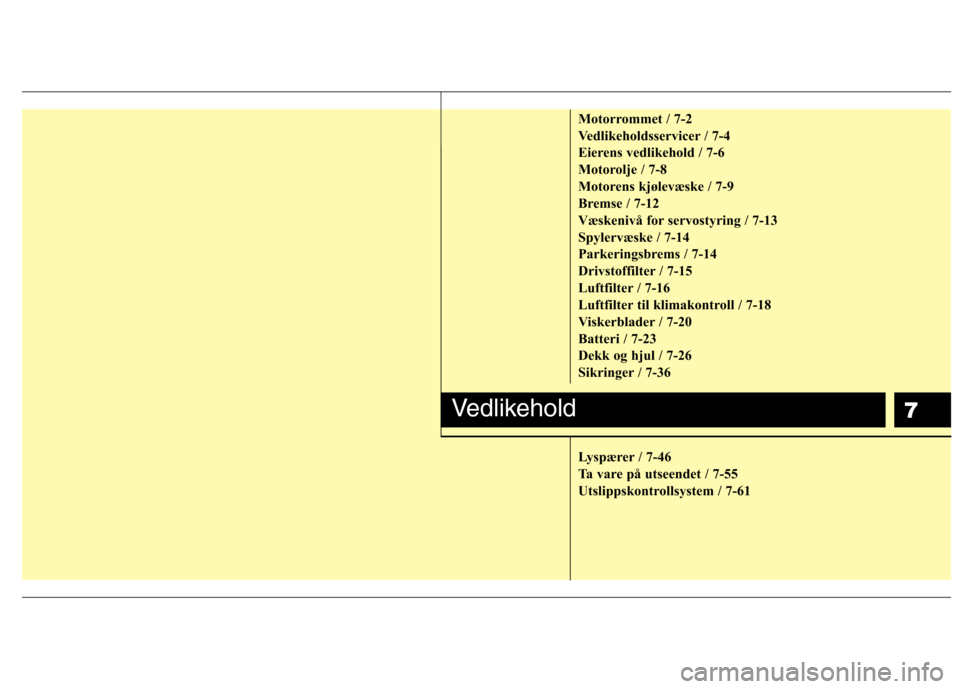

7
Motorrommet / 7-2
Vedlikeholdsservicer / 7-4
Eierens vedlikehold / 7-6
Motorolje / 7-8
Motorens kjølevæske / 7-9
Bremse / 7-12
Væskenivå for servostyring / 7-13
Spylervæske / 7-14
Parkeringsbrems / 7-14
Drivstoffilter / 7-15
Luftfilter / 7-16
Luftfilter til klimakontroll / 7-18
Viskerblader / 7-20
Batteri / 7-23
Dekk og hjul / 7-26
Sikringer / 7-36
Lyspærer / 7-46
Ta vare på utseendet / 7-55
Utslippskontrollsystem / 7-61
Vedlikehold

Vedlikehold
2
7

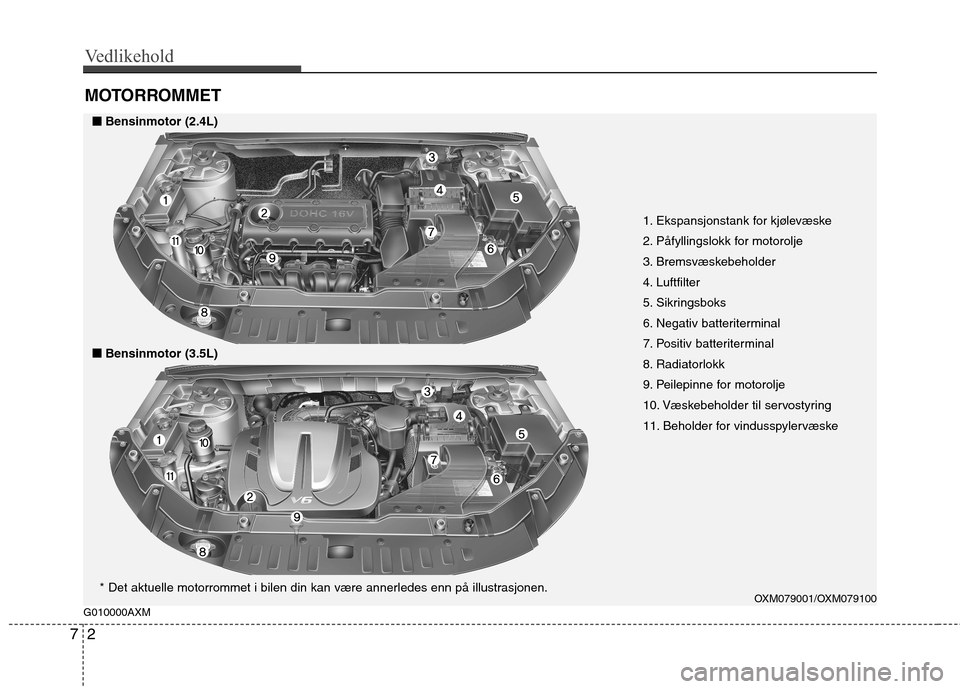

MOTORROMMET
1. Ekspansjonstank for kjølevæske
2. Påfyllingslokk for motorolje
3. Bremsvæskebeholder
4. Luftfilter
5. Sikringsboks
6. Negativ batteriterminal
7. Positiv batteriterminal
8. Radiatorlokk
9. Peilepinne for motorolje
10. Væskebeholder til servostyring
11. Beholder for vindusspylervæske
OXM079001/OXM079100
■■Bensinmotor (2.4L)
■
■ Bensinmotor (3.5L)
* Det aktuelle motorrommet i bilen din kan være annerledes enn på illustrasjonen.
G010000AXM

73
Vedlikehold

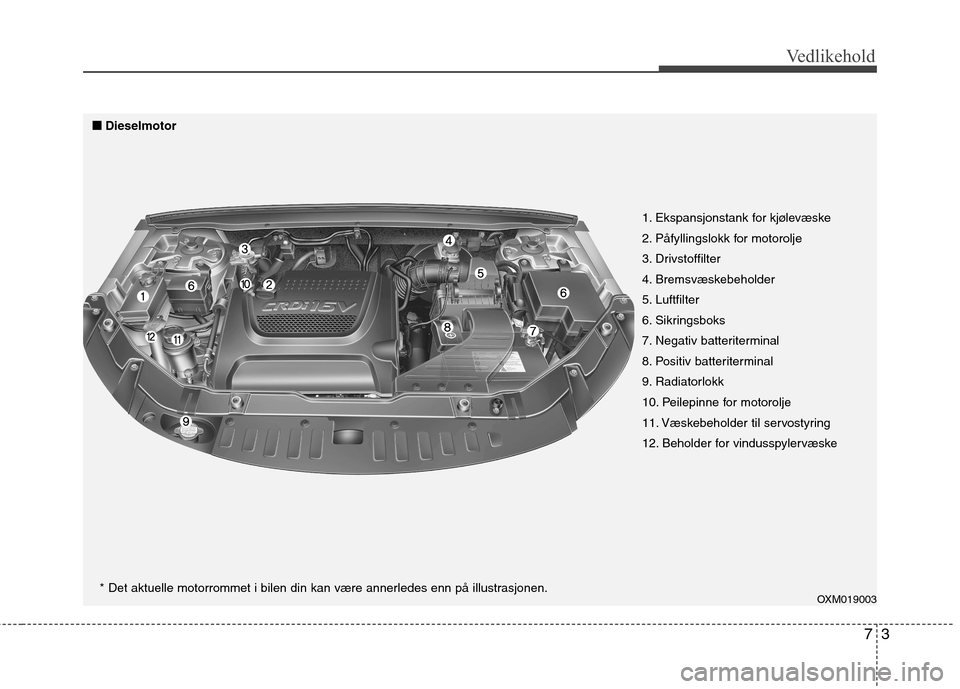

OXM019003
1. Ekspansjonstank for kjølevæske
2. Påfyllingslokk for motorolje
3. Drivstoffilter
4. Bremsvæskebeholder
5. Luftfilter
6. Sikringsboks
7. Negativ batteriterminal
8. Positiv batteriterminal
9. Radiatorlokk
10. Peilepinne for motorolje
11. Væskebeholder til servostyring
12. Beholder for vindusspylervæske* Det aktuelle motorrommet i bilen din kan være annerledes enn på illustrasjonen.
■■
Dieselmotor
