Vedlikehold
36
7

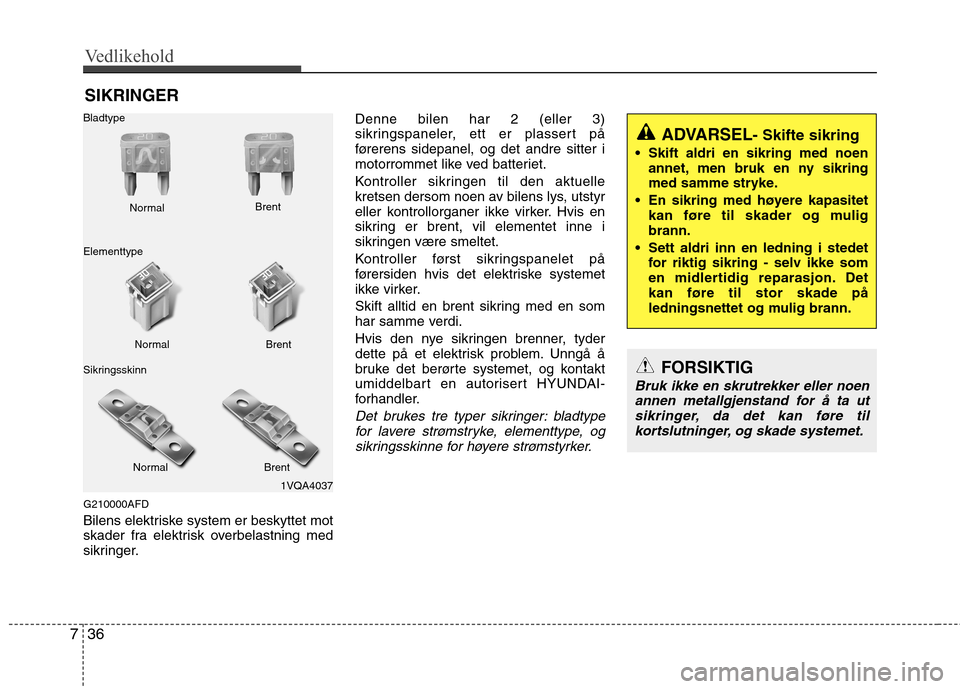

SIKRINGER
G210000AFD
Bilens elektriske system er beskyttet mot
skader fra elektrisk overbelastning med
sikringer. Denne bilen har 2 (eller 3)
sikringspaneler, ett er plassert på
førerens sidepanel, og det andre sitter i
motorrommet like ved batteriet.
Kontroller sikringen til den aktuelle
kretsen dersom noen av bilens lys, utstyr
eller kontrollorganer ikke virker. Hvis en
sikring er brent, vil elementet inne i
sikringen være smeltet.
Kontroller først sikringspanelet på
førersiden hvis det elektriske systemet
ikke virker.
Skift alltid en brent sikring med en som
har samme verdi.
Hvis den nye sikringen brenner, tyder
dette på et elektrisk problem. Unngå å
bruke det berørte systemet, og kontakt
umiddelbart en autorisert HYUNDAI-
forhandler.
Det brukes tre typer sikringer: bladtype
for lavere strømstryke, elementtype, ogsikringsskinne for høyere strømstyrker.
1VQA4037
Normal
Normal
Bladtype Elementtype
Sikringsskinn Brent
Brent
Normal Brent
ADVARSEL - Skifte sikring
Skift aldri en sikring med noen annet, men bruk en ny sikring
med samme stryke.
En sikring med høyere kapasitet kan føre til skader og muligbrann.
Sett aldri inn en ledning i stedet for riktig sikring - selv ikke som
en midlertidig reparasjon. Detkan føre til stor skade på
ledningsnettet og mulig brann.
FORSIKTIG
Bruk ikke en skrutrekker eller noen
annen metallgjenstand for å ta ut sikringer, da det kan føre tilkortslutninger, og skade systemet.

737
Vedlikehold
G210100AUN

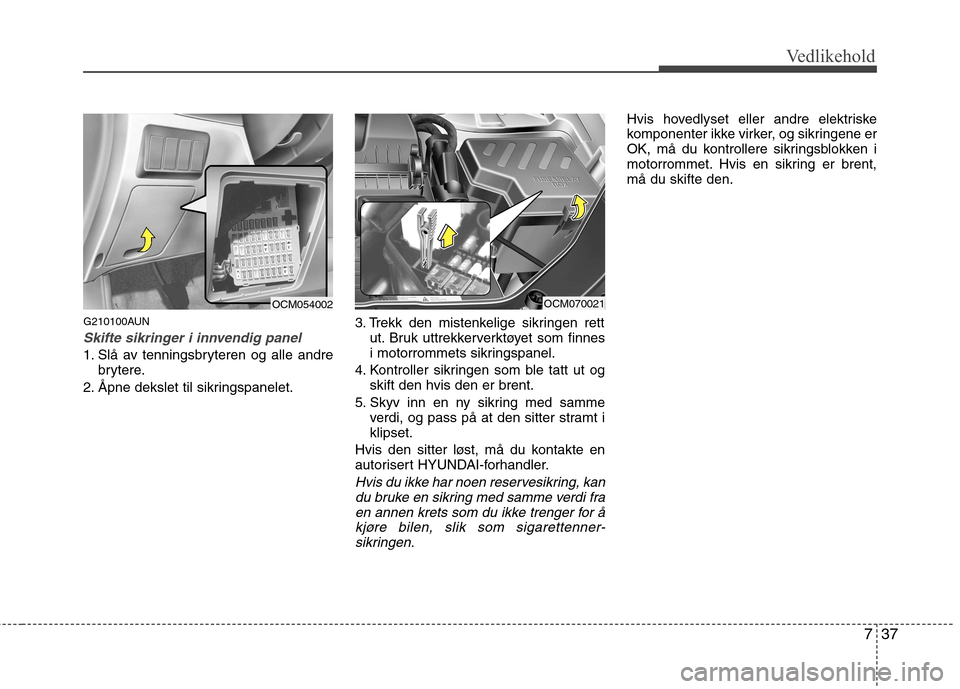

Skifte sikringer i innvendig panel
1. Slå av tenningsbryteren og alle andrebrytere.
2. Åpne dekslet til sikringspanelet. 3. Trekk den mistenkelige sikringen rett
ut. Bruk uttrekkerverktøyet som finnes
i motorrommets sikringspanel.
4. Kontroller sikringen som ble tatt ut og skift den hvis den er brent.
5. Skyv inn en ny sikring med samme verdi, og pass på at den sitter stramt iklipset.
Hvis den sitter løst, må du kontakte en
autorisert HYUNDAI-forhandler.
Hvis du ikke har noen reservesikring, kan du bruke en sikring med samme verdi fra
en annen krets som du ikke trenger for åkjøre bilen, slik som sigarettenner-sikringen.
Hvis hovedlyset eller andre elektriske
komponenter ikke virker, og sikringene er
OK, må du kontrollere sikringsblokken i
motorrommet. Hvis en sikring er brent,må du skifte den.
OCM054002OCM070021

Vedlikehold
38
7
G210101AXM

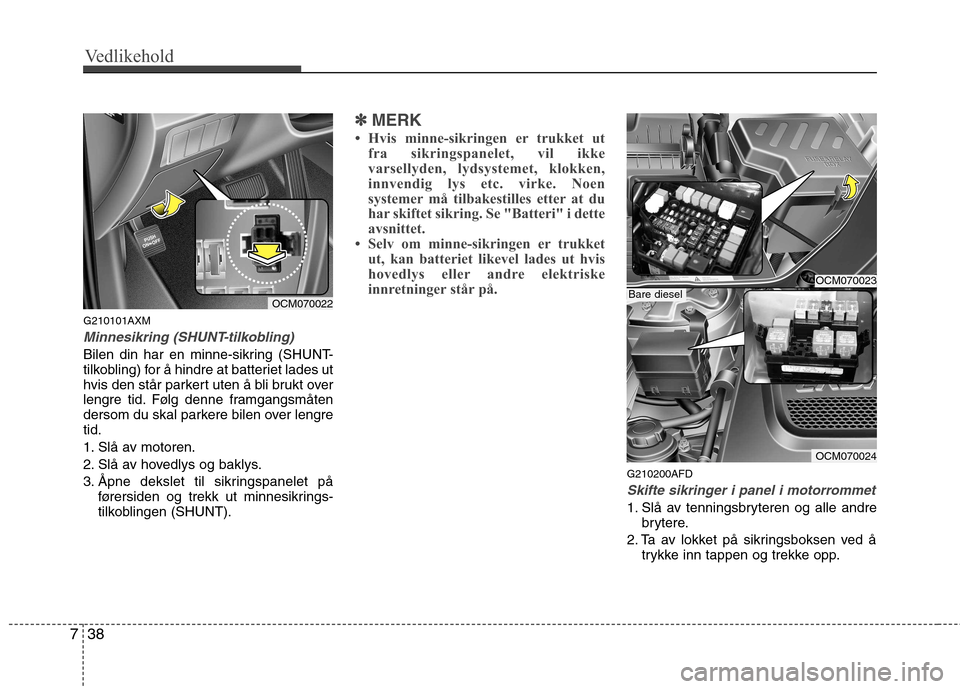

Minnesikring (SHUNT-tilkobling)
Bilen din har en minne-sikring (SHUNT-
tilkobling) for å hindre at batteriet lades ut
hvis den står parkert uten å bli brukt over
lengre tid. Følg denne framgangsmåten
dersom du skal parkere bilen over lengretid.
1. Slå av motoren.
2. Slå av hovedlys og baklys.
3. Åpne dekslet til sikringspanelet på
førersiden og trekk ut minnesikrings-
tilkoblingen (SHUNT).
✽✽ MERK
 Hvis minne-sikringen er trukket ut fra sikringspanelet, vil ikke
varsellyden, lydsystemet, klokken,
innvendig lys etc. virke. Noen
systemer må tilbakestilles etter at du
har skiftet sikring. Se "Batteri" i dette
avsnittet.
 Selv om minne-sikringen er trukket ut, kan batteriet likevel lades ut hvis
hovedlys eller andre elektriske
innretninger står på.
G210200AFD
Skifte sikringer i panel i motorrommet
1. Slå av tenningsbryteren og alle andre brytere.
2. Ta av lokket på sikringsboksen ved å trykke inn tappen og trekke opp.
OCM070022
OCM070023
OCM070024
Bare diesel

739
Vedlikehold
3. Kontroller sikringen som ble tatt ut ogskift den hvis den er brent. Bruk
uttrekkerverktøyet som finnes i
sikringspanelet for å ta ut eller sette
inn en sikring.
4. Skyv inn en ny sikring med samme verdi, og pass på at den sitter stramt iklipset.
Hvis den sitter løst, må du kontakte en
autorisert HYUNDAI-forhandler.
G210201ACM

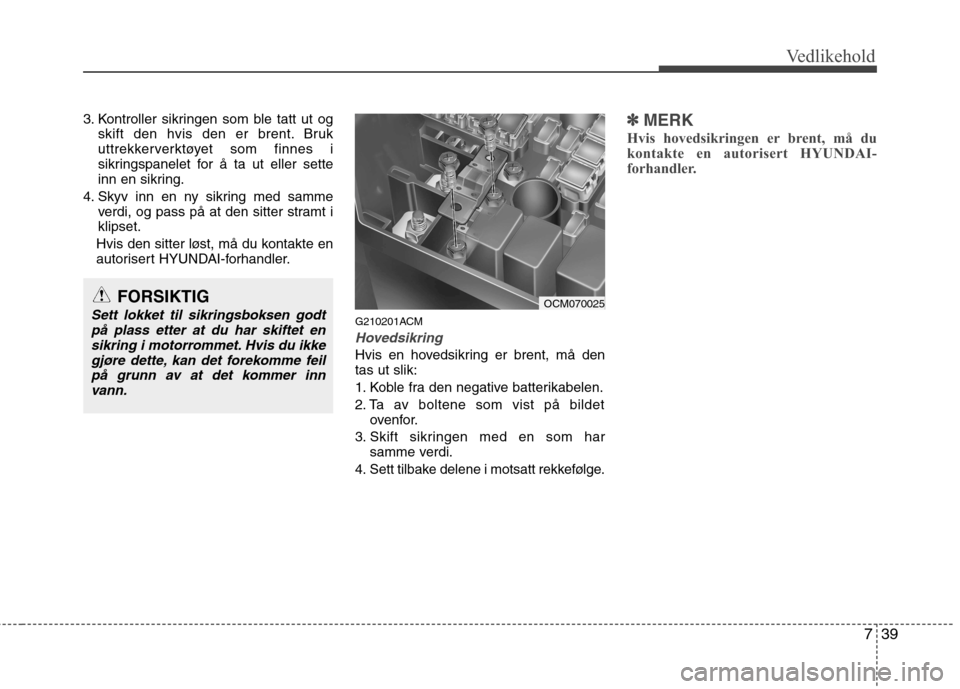

Hovedsikring
Hvis en hovedsikring er brent, må den tas ut slik:
1. Koble fra den negative batterikabelen.
2. Ta av boltene som vist på bildetovenfor.
3. Skift sikringen med en som har samme verdi.
4. Sett tilbake delene i motsatt rekkefølge.
✽✽ MERK
Hvis hovedsikringen er brent, må du
kontakte en autorisert HYUNDAI-
forhandler.
FORSIKTIG
Sett lokket til sikringsboksen godt på plass etter at du har skiftet ensikring i motorrommet. Hvis du ikke
gjøre dette, kan det forekomme feilpå grunn av at det kommer innvann.OCM070025

Vedlikehold
40
7
✽✽
MERK
Det er ikke sikkert at alle beskrivelsene
til sikringspanelet som er gitt i denne
håndboken gjelder for din bil. Den er
riktig på trykketidspunktet. Se på
klistremerket i sikringsboksen når du
kontrollerer sikringer på din bil.G210300AFD

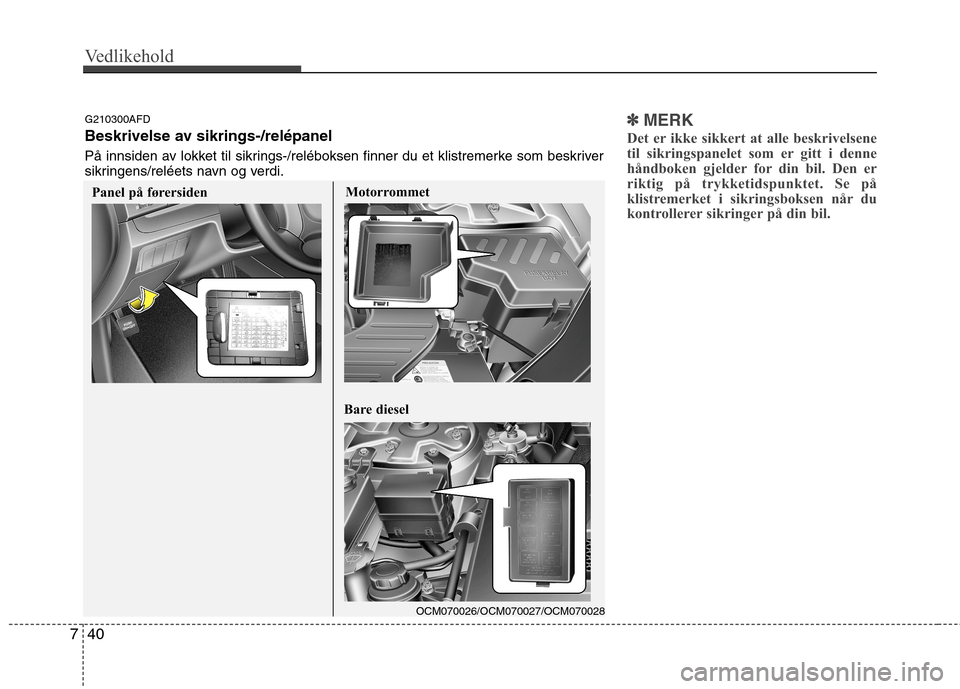

Beskrivelse av sikrings-/relépanel
På innsiden av lokket til sikrings-/reléboksen finner du et klistremerke som beskriver
sikringens/reléets navn og verdi.
Motorrommet
OCM070026/OCM070027/OCM070028
Bare diesel
Panel på førersiden

741
Vedlikehold

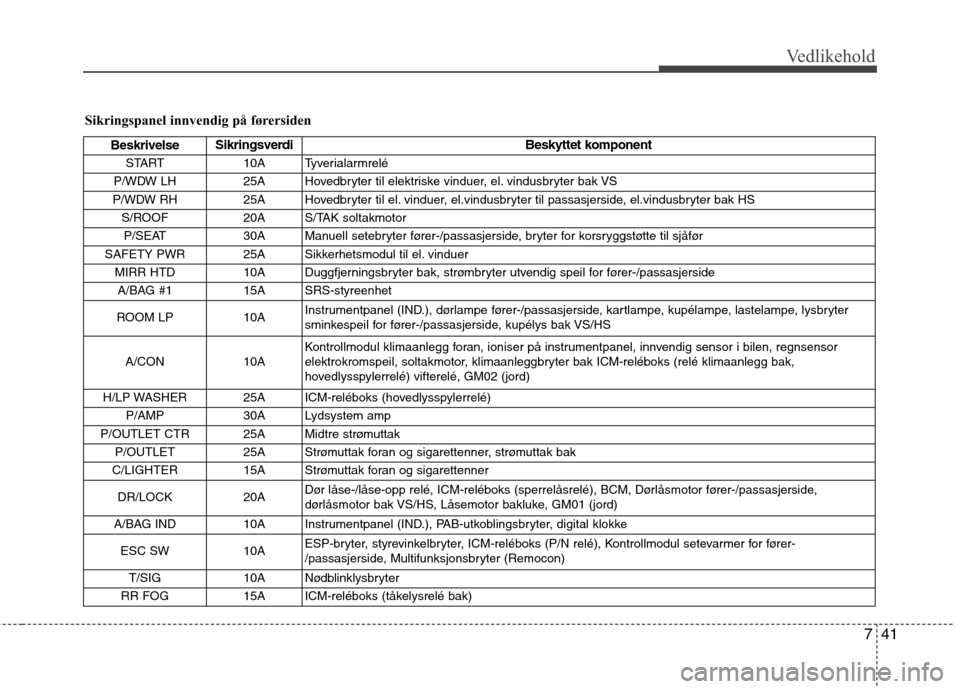

Sikringspanel innvendig på førersidenBeskrivelse Sikringsverdi
Beskyttet komponent
START 10A Tyverialarmrelé
P/WDW LH 25A Hovedbryter til elektriske vinduer, el. vindusbryter bak VS
P/WDW RH 25A Hovedbryter til el. vinduer, el.vindusbryter til passasjerside, el.vindusbryter bak HS
S/ROOF 20A S/TAK soltakmotor
P/SEAT 30A Manuell setebryter fører-/passasjerside, bryter for korsryggstøtte til sjåfør
SAFETY PWR 25A Sikkerhetsmodul til el. vinduer
MIRR HTD 10A Duggfjerningsbryter bak, strømbryter utvendig speil for fører-/passasjersideA/BAG #1 15A SRS-styreenhet
ROOM LP 10A Instrumentpanel (IND.), dørlampe fører-/passasjerside, kartlampe, kupélampe, lastelampe, lysbryter
sminkespeil for fører-/passasjerside, kupélys bak VS/HS
A/CON 10A Kontrollmodul klimaanlegg foran, ioniser på instrumentpanel, innvendig sensor i bilen, regnsensor
elektrokromspeil, soltakmotor, klimaanleggbryter bak ICM-reléboks (relé klimaanlegg bak,
hovedlysspylerrelé) vifterelé, GM02 (jord)
H/LP WASHER 25A ICM-reléboks (hovedlysspylerrelé) P/AMP 30A Lydsystem amp
P/OUTLET CTR 25A Midtre strømuttak P/OUTLET 25A Strømuttak foran og sigarettenner, strømuttak bak
C/LIGHTER 15A Strømuttak foran og sigarettenner
DR/LOCK 20A Dør låse-/låse-opp relé, ICM-reléboks (sperrelåsrelé), BCM, Dørlåsmotor fører-/passasjerside,
dørlåsmotor bak VS/HS, Låsemotor bakluke, GM01 (jord)
A/BAG IND 10A Instrumentpanel (IND.), PAB-utkoblingsbryter, digital klokke
ESC SW 10A ESP-bryter, styrevinkelbryter, ICM-reléboks (P/N relé), Kontrollmodul setevarmer for fører-
/passasjerside, Multifunksjonsbryter (Remocon)
T/SIG 10A Nødblinklysbryter
RR FOG 15A ICM-reléboks (tåkelysrelé bak)

Vedlikehold
42
7

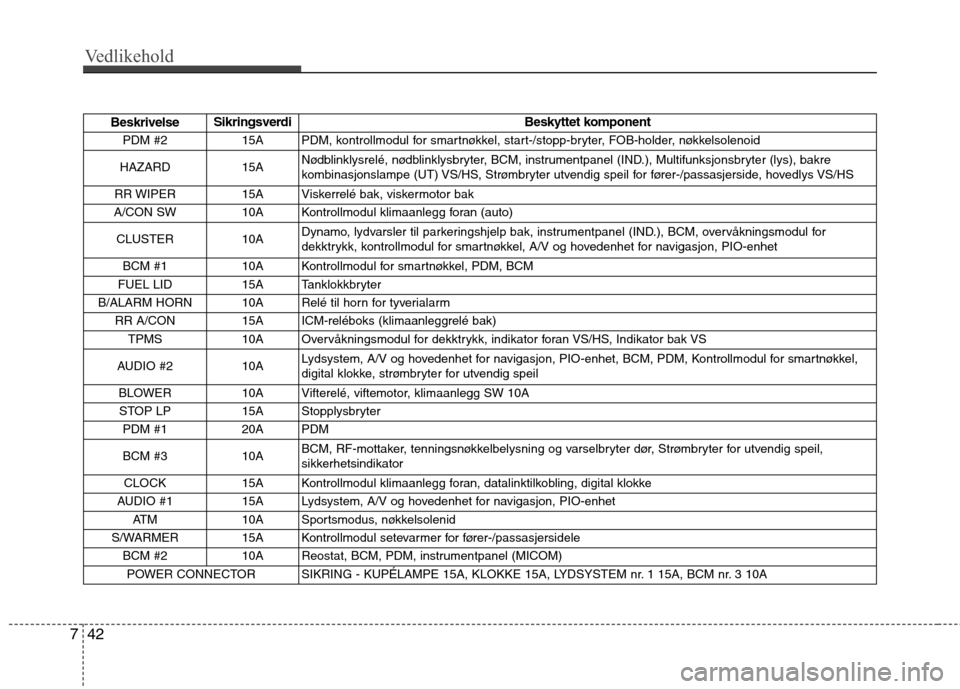

Beskrivelse Sikringsverdi
Beskyttet komponent
PDM #2 15A PDM, kontrollmodul for smartnøkkel, start-/stopp-bryter, FOB-holder, nøkkelsolenoid
HAZARD 15A Nødblinklysrelé, nødblinklysbryter, BCM, instrumentpanel (IND.), Multifunksjonsbryter (lys), bakre
kombinasjonslampe (UT) VS/HS, Strømbryter utvendig speil for fører-/passasjerside, hovedlys VS/HS
RR WIPER 15A Viskerrelé bak, viskermotor bak
A/CON SW 10A Kontrollmodul klimaanlegg foran (auto)
CLUSTER 10A Dynamo, lydvarsler til parkeringshjelp bak, instrumentpanel (IND.), BCM, overvåkningsmodul for
dekktrykk, kontrollmodul for smartnøkkel, A/V og hovedenhet for navigasjon, PIO-enhet
BCM #1 10A Kontrollmodul for smartnøkkel, PDM, BCM
FUEL LID 15A Tanklokkbryter
B/ALARM HORN 10A Relé til horn for tyverialarm RR A/CON 15A ICM-reléboks (klimaanleggrelé bak)TPMS 10A Overvåkningsmodul for dekktrykk, indikator foran VS/HS, Indikator bak VS
AUDIO #2 10A Lydsystem, A/V og hovedenhet for navigasjon, PIO-enhet, BCM, PDM, Kontrollmodul for smartnøkkel,
digital klokke, strømbryter for utvendig speil
BLOWER 10A Vifterelé, viftemotor, klimaanlegg SW 10A STOP LP 15A Stopplysbryter PDM #1 20A PDM
BCM #3 10A BCM, RF-mottaker, tenningsnøkkelbelysning og varselbryter dør, Strømbryter for utvendig speil,
sikkerhetsindikator
CLOCK 15A Kontrollmodul klimaanlegg foran, datalinktilkobling, digital klokke
AUDIO #1 15A Lydsystem, A/V og hovedenhet for navigasjon, PIO-enhet
ATM 10A Sportsmodus, nøkkelsolenid
S/WARMER 15A Kontrollmodul setevarmer for fører-/passasjersidele BCM #2 10A Reostat, BCM, PDM, instrumentpanel (MICOM)
POWER CONNECTOR SIKRING - KUPÉLAMPE 15A, KLOKKE 15A, LYDSYSTEM nr. 1 15A, BCM nr. 3 10A

743
Vedlikehold
MotorrommetBeskrivelse Sikringsverdi
Beskyttet komponent
ALT 175A SIKRINGSKINNE - BLR, B+ 2, EL./VINDU, ABS 1, ABS 2, SIKRING - ISFJERNER, OPPV. BAKRUTE,
KLIMAANLEGG, TÅKELYS FORAN, NÆRLYS VS, NÆRLYS HS)
IGN 1 40A Tenningsbryter (ACC, IG 1), PDM-reléboks (TENNING 1 relé)
ABS 1 40A Diagnosekontakt, ABS-kontrollmodul, ESP-kontrollmodul
CON FAN 2 50A Relé kondensatorvifte (høy) ABS 2 20A ABS-kontrollmodul, ESP-kontrollmodul
BLR 40A SIKRING - BLR
P/WDW 40A Relé elektrisk vindu, SIKRING - EL. SIKKERHET
B+2 50A SIKRING - TYVERIALARM, EL./SETE, TPMS, KLIMAANNLEGG BAK, SETEVARMER, SOLTAK,
TÅKELYS BAK, PDM NR. 2, STRØM/AMP, HOVEDLYKTESPYLER)
IGN 2 40A Tenningsbryter (START, TENNING 2), startrelé, PDM-reléboks (TENNING 1 relé)
B+ 1 50A SIKRING - DØRLÅS, NØDBLINKLYS, ATM, PDM NR. 1, DRIVSTOFFLOKK, STOPP,
STRØMTILKOBLING (BCM NR. 3, KLOKKE, KUPÉLAMPE, LYDSYSTEM NR. 1)
CON FAN 1 40A Relé kondensatorvifte (LAV) ECU MAIN 40A Motorkontrollrelé
1 DEICER 15A Aviser-relé visker foran
2 RR HTD 30A Duggfjerningsrelé bak
3- - -
4 H/LP LO RH 15A Hovedlys (lav)-relé HS
5 HORN 15A Hornrelé
6 H/LP LO LH 15A Hovedlys (lav)-relé VS
7 H/LP HI IND 10A Instrumentpanel (fjernlys IND.)
8 ALT DSL 10A -
9 A/CON 10A Relé klimaanlegg
10 ATM 15A 4-hjulsdrift ECM (G4KE/G6DC/D4HB M/T), ryggelysrelé
