Vedlikehold
44
7

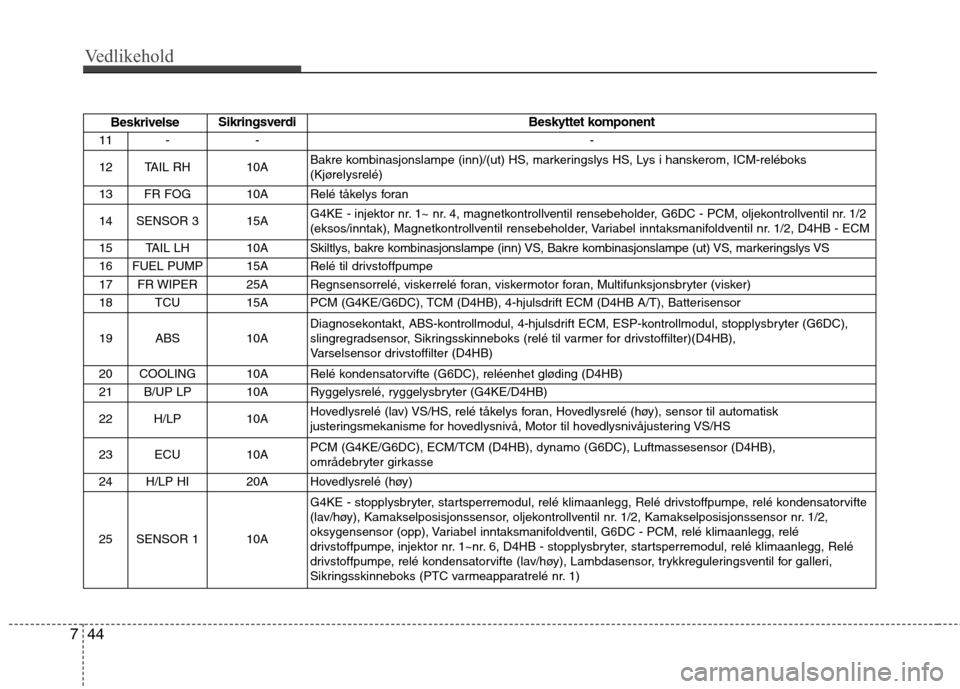

Beskrivelse Sikringsverdi
Beskyttet komponent
11 - - -
12 TAIL RH 10A Bakre kombinasjonslampe (inn)/(ut) HS, markeringslys HS, Lys i hanskerom, ICM-reléboks
(Kjørelysrelé)
13 FR FOG 10A Relé tåkelys foran
14 SENSOR 3 15A G4KE - injektor nr. 1~ nr. 4, magnetkontrollventil rensebeholder, G6DC - PCM, oljekontrollventil nr. 1/2
(eksos/inntak), Magnetkontrollventil rensebeholder, Variabel inntaksmanifoldventil nr. 1/2, D4HB - ECM
15 TAIL LH 10A Skiltlys, bakre kombinasjonslampe (inn) VS, Bakre kombinasjonslampe (ut) VS, markeringslys VS
16 FUEL PUMP 15A Relé til drivstoffpumpe
17 FR WIPER 25A Regnsensorrelé, viskerrelé foran, viskermotor foran, Multifunksjonsbryter (visker)
18 TCU 15A PCM (G4KE/G6DC), TCM (D4HB), 4-hjulsdrift ECM (D4HB A/T), Batterisensor
19 ABS 10A Diagnosekontakt, ABS-kontrollmodul, 4-hjulsdrift ECM, ESP-kontrollmodul, stopplysbryter (G6DC),
slingregradsensor, Sikringsskinneboks (relé til varmer for drivstoffilter)(D4HB),
Varselsensor drivstoffilter (D4HB)
20 COOLING 10A Relé kondensatorvifte (G6DC), reléenhet gløding (D4HB)
21 B/UP LP 10A Ryggelysrelé, ryggelysbryter (G4KE/D4HB)
22 H/LP 10A Hovedlysrelé (lav) VS/HS, relé tåkelys foran, Hovedlysrelé (høy), sensor til automatisk
justeringsmekanisme for hovedlysnivå, Motor til hovedlysnivåjustering VS/HS
23 ECU 10A PCM (G4KE/G6DC), ECM/TCM (D4HB), dynamo (G6DC), Luftmassesensor (D4HB),
områdebryter girkasse
24 H/LP HI 20A Hovedlysrelé (høy)
25 SENSOR 1 10A G4KE - stopplysbryter, startsperremodul, relé klimaanlegg, Relé drivstoffpumpe, relé kondensatorvifte
(lav/høy), Kamakselposisjonssensor, oljekontrollventil nr. 1/2, Kamakselposisjonssensor nr. 1/2,
oksygensensor (opp), Variabel inntaksmanifoldventil, G6DC - PCM, relé klimaanlegg, relé
drivstoffpumpe, injektor nr. 1~nr. 6, D4HB - stopplysbryter, startsperremodul, relé klimaanlegg, Relé
drivstoffpumpe, relé kondensatorvifte (lav/høy), Lambdasensor, trykkreguleringsventil for galleri,
Sikringsskinneboks (PTC varmeapparatrelé nr. 1)

745

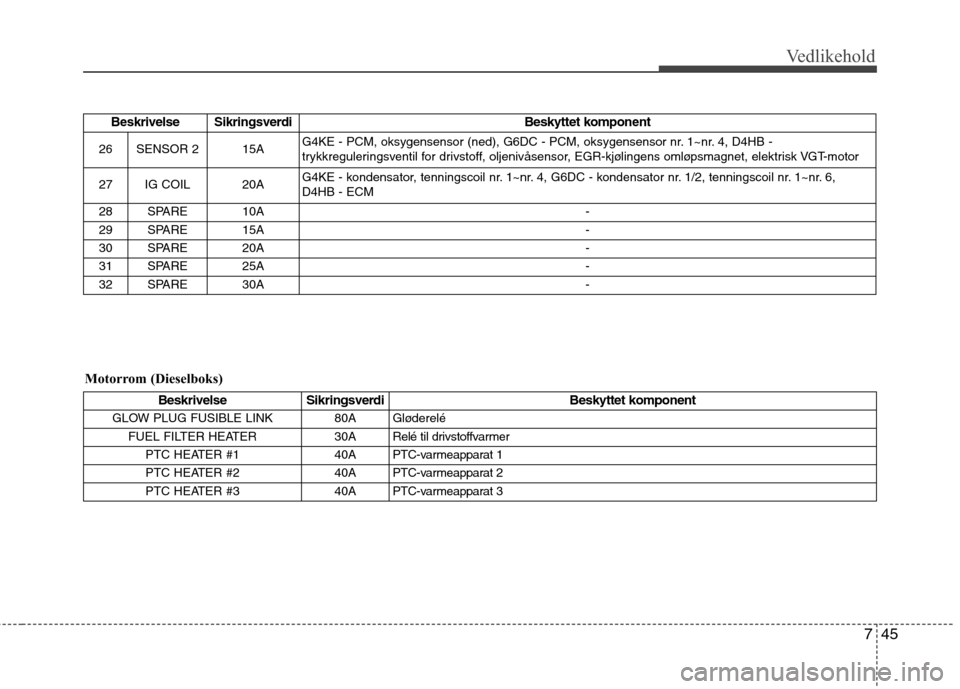

Vedlikehold
Motorrom (Dieselboks)Beskrivelse Sikringsverdi
Beskyttet komponent
26 SENSOR 2 15A G4KE - PCM, oksygensensor (ned), G6DC - PCM, oksygensensor nr. 1~nr. 4, D4HB -
trykkreguleringsventil for drivstoff, oljenivåsensor, EGR-kjølingens omløpsmagnet, elektrisk VGT-motor
27 IG COIL 20A G4KE - kondensator, tenningscoil nr. 1~nr. 4, G6DC - kondensator nr. 1/2, tenningscoil nr. 1~nr. 6, D4HB - ECM
28 SPARE 10A -
29 SPARE 15A -
30 SPARE 20A -
31 SPARE 25A -
32 SPARE 30A -
Beskrivelse Sikringsverdi Beskyttet komponent
GLOW PLUG FUSIBLE LINK 80A Gløderelé
FUEL FILTER HEATER 30A Relé til drivstoffvarmer
PTC HEATER #1 40A PTC-varmeapparat 1
PTC HEATER #2 40A PTC-varmeapparat 2
PTC HEATER #3 40A PTC-varmeapparat 3

Vedlikehold
46
7

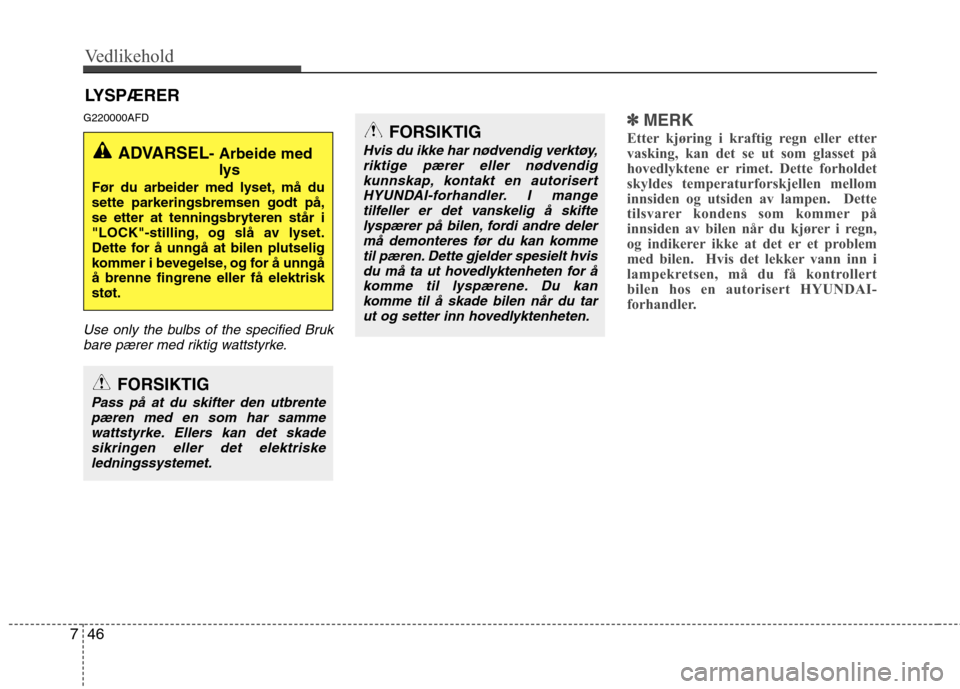

LYSPÆRER
G220000AFD
Use only the bulbs of the specified Bruk bare pærer med riktig wattstyrke.
✽✽ MERK
Etter kjøring i kraftig regn eller etter
vasking, kan det se ut som glasset på
hovedlyktene er rimet. Dette forholdet
skyldes temperaturforskjellen mellom
innsiden og utsiden av lampen. Dette
tilsvarer kondens som kommer på
innsiden av bilen når du kjører i regn,
og indikerer ikke at det er et problem
med bilen. Hvis det lekker vann inn i
lampekretsen, må du få kontrollert
bilen hos en autorisert HYUNDAI-
forhandler.
ADVARSEL - Arbeide med
lys
Før du arbeider med lyset, må du sette parkeringsbremsen godt på,
se etter at tenningsbryteren står i
"LOCK"-stilling, og slå av lyset.
Dette for å unngå at bilen plutselig
kommer i bevegelse, og for å unngåå brenne fingrene eller få elektriskstøt.
FORSIKTIG
Pass på at du skifter den utbrente pæren med en som har sammewattstyrke. Ellers kan det skadesikringen eller det elektriske ledningssystemet.
FORSIKTIG
Hvis du ikke har nødvendig verktøy,riktige pærer eller nødvendig
kunnskap, kontakt en autorisertHYUNDAI-forhandler. I mangetilfeller er det vanskelig å skifte lyspærer på bilen, fordi andre deler
må demonteres før du kan kommetil pæren. Dette gjelder spesielt hvisdu må ta ut hovedlyktenheten for å
komme til lyspærene. Du kankomme til å skade bilen når du tarut og setter inn hovedlyktenheten.

747
Vedlikehold
ADVARSEL -
Halogenlyspærer
Halogenlyspærer inneholdergass under trykk, og vil
"eksplodere" hvis glasset knuses.
Håndter dem alltid forsiktig, ogunngå riper eller gnissing. Unngå
kontakt med væsker når pærene
lyser. Ta aldri på glasset med bare
hender. Oljerester kan føre til at
pæren blir overopphetet og
sprekker når den lyser. En
lyspære skal bare tennes når den
er montert i hovedlykten.
(Fortsettelse)
(Fortsettelse)
Hvis en pære blir skadet ellersprekker, må du skifte den
umiddelbart, og kaste den gamle
på en forsvarlig måte.
Bruk øyevern når du skifter en pære. La pæren få kjøle seg nedfør du skifter den.

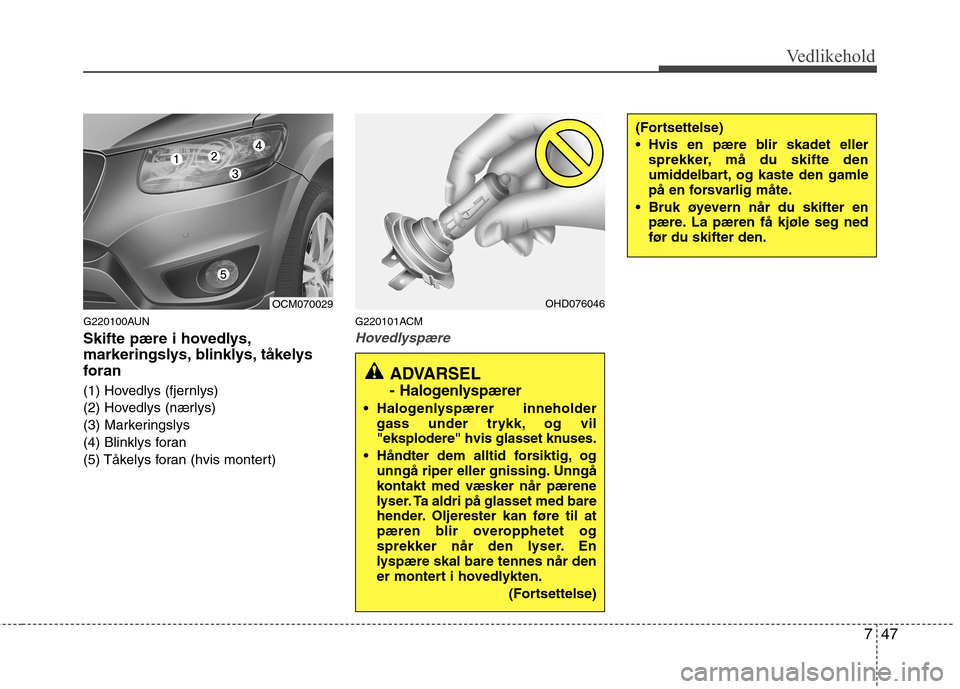

G220100AUN
Skifte pære i hovedlys,
markeringslys, blinklys, tåkelys
foran
(1) Hovedlys (fjernlys)
(2) Hovedlys (nærlys)
(3) Markeringslys
(4) Blinklys foran
(5) Tåkelys foran (hvis montert) G220101ACM
Hovedlyspære
OHD076046OCM070029

Vedlikehold
48
7

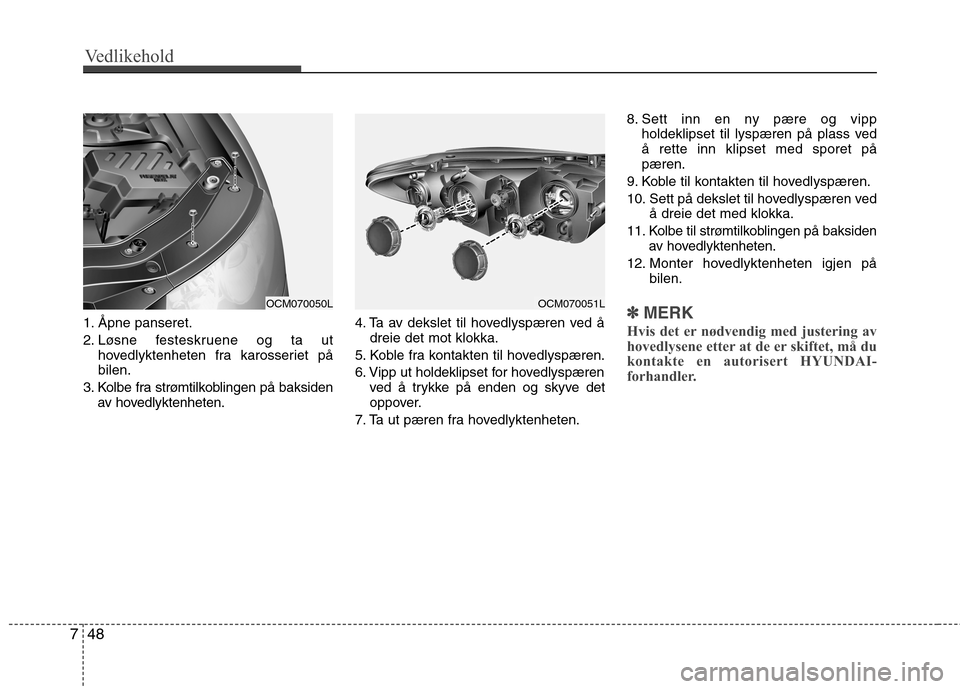

1. Åpne panseret.
2. Løsne festeskruene og ta ut
hovedlyktenheten fra karosseriet på bilen.
3. Kolbe fra strømtilkoblingen på baksiden av hovedlyktenheten. 4. Ta av dekslet til hovedlyspæren ved å
dreie det mot klokka.
5. Koble fra kontakten til hovedlyspæren.
6. Vipp ut holdeklipset for hovedlyspæren ved å trykke på enden og skyve det
oppover.
7. Ta ut pæren fra hovedlyktenheten. 8. Sett inn en ny pære og vipp
holdeklipset til lyspæren på plass vedå rette inn klipset med sporet påpæren.
9. Koble til kontakten til hovedlyspæren.
10. Sett på dekslet til hovedlyspæren ved å dreie det med klokka.
11. Kolbe til strømtilkoblingen på baksiden av hovedlyktenheten.
12. Monter hovedlyktenheten igjen på bilen.✽✽MERK
Hvis det er nødvendig med justering av
hovedlysene etter at de er skiftet, må du
kontakte en autorisert HYUNDAI-
forhandler.OCM070051LOCM070050L

749
Vedlikehold

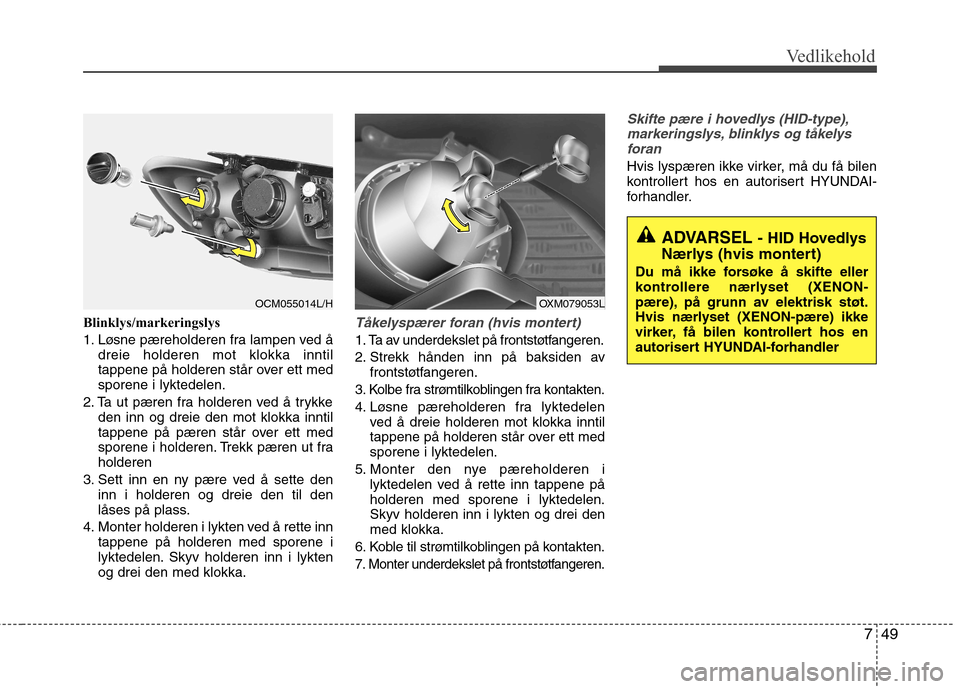

Blinklys/markeringslys
1. Løsne pæreholderen fra lampen ved ådreie holderen mot klokka inntil
tappene på holderen står over ett medsporene i lyktedelen.
2. Ta ut pæren fra holderen ved å trykke den inn og dreie den mot klokka inntil
tappene på pæren står over ett med
sporene i holderen. Trekk pæren ut fraholderen
3. Sett inn en ny pære ved å sette den inn i holderen og dreie den til den
låses på plass.
4. Monter holderen i lykten ved å rette inn tappene på holderen med sporene i
lyktedelen. Skyv holderen inn i lyktenog drei den med klokka.Tåkelyspærer foran (hvis montert)
1. Ta av underdekslet på frontstøtfangeren.
2. Strekk hånden inn på baksiden av
frontstøtfangeren.
3. Kolbe fra strømtilkoblingen fra kontakten.
4. Løsne pæreholderen fra lyktedelen ved å dreie holderen mot klokka inntil
tappene på holderen står over ett medsporene i lyktedelen.
5. Monter den nye pæreholderen i lyktedelen ved å rette inn tappene påholderen med sporene i lyktedelen.Skyv holderen inn i lykten og drei denmed klokka.
6. Koble til strømtilkoblingen på kontakten.
7. Monter underdekslet på frontstøtfangeren.
Skifte pære i hovedlys (HID-type), markeringslys, blinklys og tåkelys foran
Hvis lyspæren ikke virker, må du få bilen
kontrollert hos en autorisert HYUNDAI-
forhandler.
OXM079053LOCM055014L/H
ADVARSEL - HID Hovedlys
Nærlys (hvis montert)
Du må ikke forsøke å skifte eller
kontrollere nærlyset (XENON-
pære), på grunn av elektrisk støt.
Hvis nærlyset (XENON-pære) ikke
virker, få bilen kontrollert hos en
autorisert HYUNDAI-forhandler

Vedlikehold
50
7

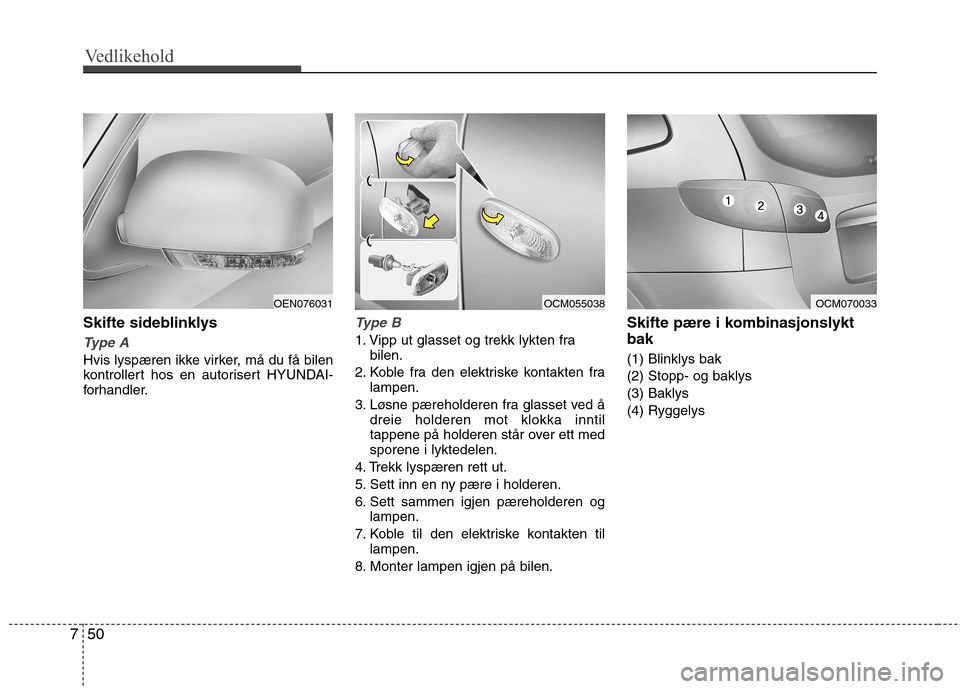

Skifte sideblinklys
Type A
Hvis lyspæren ikke virker, må du få bilen
kontrollert hos en autorisert HYUNDAI-
forhandler.
Type B
1. Vipp ut glasset og trekk lykten fra
bilen.
2. Koble fra den elektriske kontakten fra lampen.
3. Løsne pæreholderen fra glasset ved å dreie holderen mot klokka inntil
tappene på holderen står over ett medsporene i lyktedelen.
4. Trekk lyspæren rett ut.
5. Sett inn en ny pære i holderen.
6. Sett sammen igjen pæreholderen og lampen.
7. Koble til den elektriske kontakten til lampen.
8. Monter lampen igjen på bilen. Skifte pære i kombinasjonslykt bak (1) Blinklys bak (2) Stopp- og baklys (3) Baklys(4) Ryggelys
OEN076031OCM055038OCM070033

751
Vedlikehold

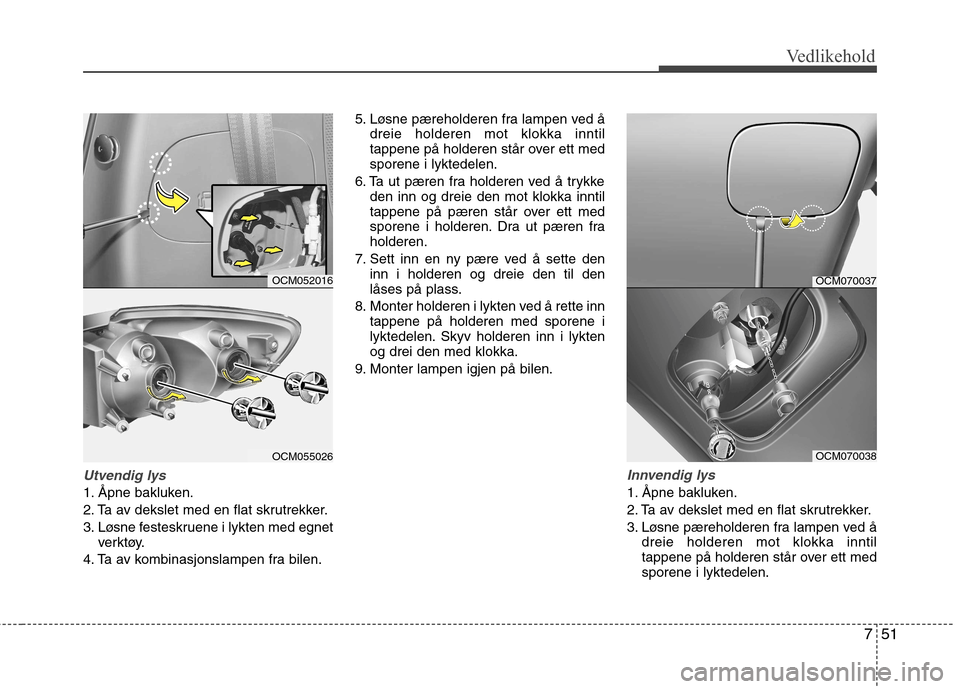

Utvendig lys
1. Åpne bakluken.
2. Ta av dekslet med en flat skrutrekker.
3. Løsne festeskruene i lykten med egnetverktøy.
4. Ta av kombinasjonslampen fra bilen. 5. Løsne pæreholderen fra lampen ved å
dreie holderen mot klokka inntil
tappene på holderen står over ett medsporene i lyktedelen.
6. Ta ut pæren fra holderen ved å trykke den inn og dreie den mot klokka inntil
tappene på pæren står over ett med
sporene i holderen. Dra ut pæren fraholderen.
7. Sett inn en ny pære ved å sette den inn i holderen og dreie den til den
låses på plass.
8. Monter holderen i lykten ved å rette inn tappene på holderen med sporene i
lyktedelen. Skyv holderen inn i lyktenog drei den med klokka.
9. Monter lampen igjen på bilen.
Innvendig lys
1. Åpne bakluken.
2. Ta av dekslet med en flat skrutrekker.
3. Løsne pæreholderen fra lampen ved å dreie holderen mot klokka inntil
tappene på holderen står over ett medsporene i lyktedelen.
OCM052016
OCM055026
OCM070037
OCM070038
