Sikkerhetssystem for bilen
32
3

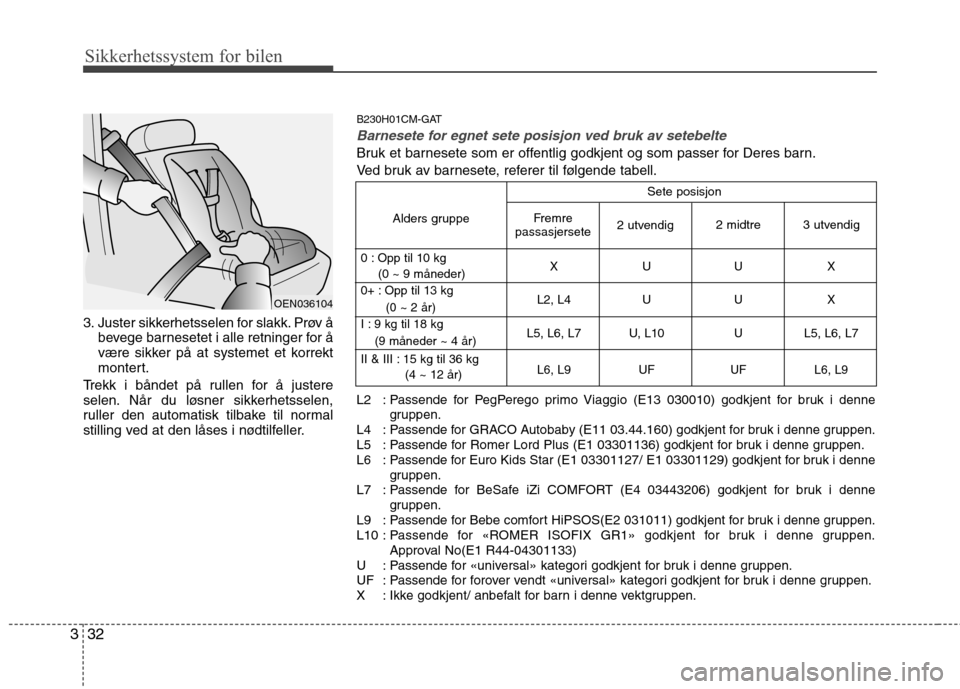

3. Juster sikkerhetsselen for slakk. Prøv å
bevege barnesetet i alle retninger for å
være sikker på at systemet et korrekt
montert.
Trekk i båndet på rullen for å justere
selen. Når du løsner sikkerhetsselen,
ruller den automatisk tilbake til normal
stilling ved at den låses i nødtilfeller.
OEN036104 B230H01CM-GAT
Barnesete for egnet sete posisjon ved bruk av setebelte
Bruk et barnesete som er offentlig godkjent og som passer for Deres barn.
Ved bruk av barnesete, referer til følgende tabell.
Sete posisjon
Alders gruppe
0 : Opp til 10 kg XUUX
(0 ~ 9 måneder)
0+ : Opp til 13 kg L2, L4 U U X
(0 ~ 2 år)
I : 9 kg til 18 kg L5, L6, L7 U, L10 U L5, L6, L7
(9 måneder ~ 4 år)
II & III : 15 kg til 36 kg (4 ~ 12 år) L6, L9 UF UF L6, L9
Fremre
passasjersete 2 utvendig
2 midtre 3 utvendig
L2 : Passende for PegPerego primo Viaggio (E13 030010) godkjent for bruk i denne
gruppen.
L4 : Passende for GRACO Autobaby (E11 03.44.160) godkjent for bruk i denne gruppen.
L5 : Passende for Romer Lord Plus (E1 03301136) godkjent for bruk i denne gruppen.
L6 : Passende for Euro Kids Star (E1 03301127/ E1 03301129) godkjent for bruk i denne gruppen.
L7 : Passende for BeSafe iZi COMFORT (E4 03443206) godkjent for bruk i denne gruppen.
L9 : Passende for Bebe comfort HiPSOS(E2 031011) godkjent for bruk i denne gruppen.
L10 : Passende for «ROMER ISOFIX GR1» godkjent for bruk i denne gruppen. Approval No(E1 R44-04301133)
U : Passende for «universal» kategori godkjent for bruk i denne gruppen.
UF : Passende for forover vendt «universal» kategori godkjent for bruk i denne gruppen.
X : Ikke godkjent/ anbefalt for barn i denne vektgruppen.

333
Sikkerhetssystem for bilen

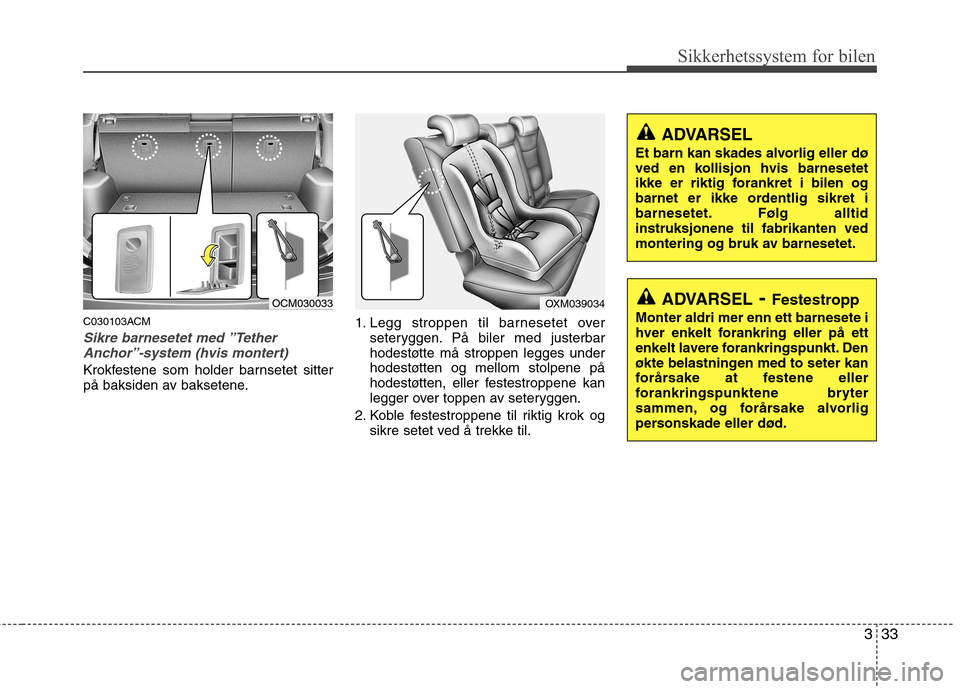

C030103ACM
Sikre barnesetet med ”TetherAnchor”-system (hvis montert)
Krokfestene som holder barnsetet sitter
på baksiden av baksetene. 1. Legg stroppen til barnesetet over
seteryggen. På biler med justerbar
hodestøtte må stroppen legges under
hodestøtten og mellom stolpene på
hodestøtten, eller festestroppene kan
legger over toppen av seteryggen.
2. Koble festestroppene til riktig krok og sikre setet ved å trekke til.
OCM030033ADVARSEL - Festestropp
Monter aldri mer enn ett barnesete i
hver enkelt forankring eller på ett
enkelt lavere forankringspunkt. Den
økte belastningen med to seter kan
forårsake at festene eller
forankringspunktene bryter
sammen, og forårsake alvorlig
personskade eller død.
ADVARSEL
Et barn kan skades alvorlig eller dø
ved en kollisjon hvis barnesetet
ikke er riktig forankret i bilen og
barnet er ikke ordentlig sikret i
barnesetet. Følg alltidinstruksjonene til fabrikanten ved
montering og bruk av barnesetet.
OXM039034

Sikkerhetssystem for bilen
34
3

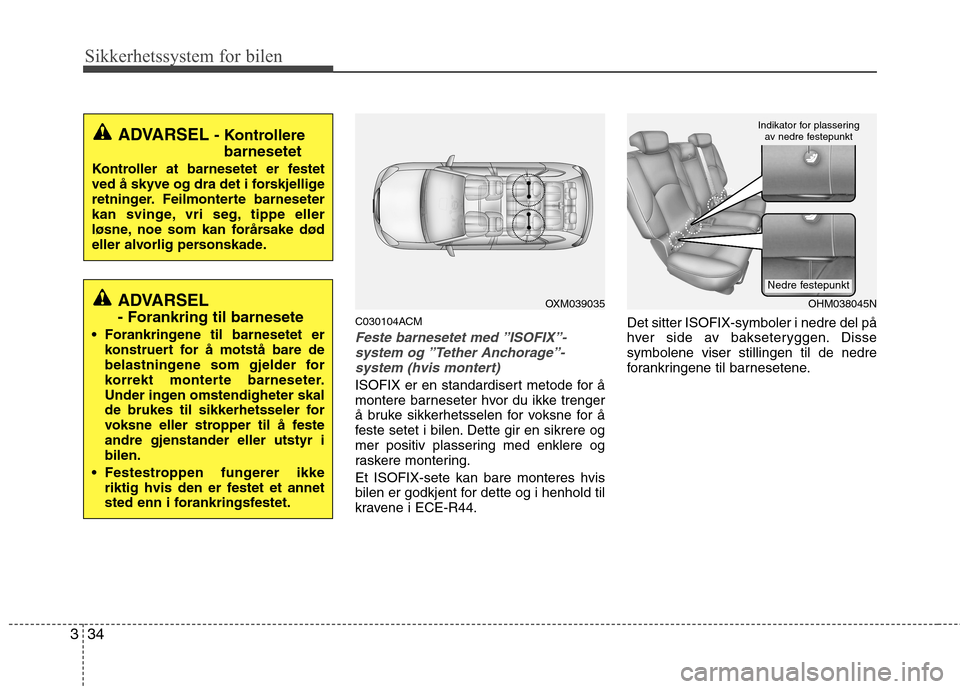

C030104ACM
Feste barnesetet med ”ISOFIX”-
system og ”Tether Anchorage”-system (hvis montert)
ISOFIX er en standardisert metode for å
montere barneseter hvor du ikke trenger
å bruke sikkerhetsselen for voksne for å
feste setet i bilen. Dette gir en sikrere og
mer positiv plassering med enklere og
raskere montering. Et ISOFIX-sete kan bare monteres hvis
bilen er godkjent for dette og i henhold til
kravene i ECE-R44. Det sitter ISOFIX-symboler i nedre del på
hver side av bakseteryggen. Dissesymbolene viser stillingen til de nedre
forankringene til barnesetene.
ADVARSEL
- Kontrollere
barnesetet
Kontroller at barnesetet er festet
ved å skyve og dra det i forskjellige
retninger. Feilmonterte barneseter
kan svinge, vri seg, tippe eller
løsne, noe som kan forårsake død
eller alvorlig personskade.
ADVARSEL - Forankring til barnesete
Forankringene til barnesetet er konstruert for å motstå bare de
belastningene som gjelder for
korrekt monterte barneseter.
Under ingen omstendigheter skal
de brukes til sikkerhetsseler for
voksne eller stropper til å festeandre gjenstander eller utstyr ibilen.
Festestroppen fungerer ikke riktig hvis den er festet et annet
sted enn i forankringsfestet.OXM039035OHM038045N
Nedre festepunkt
Indikator for plasseringav nedre festepunkt

335
Sikkerhetssystem for bilen

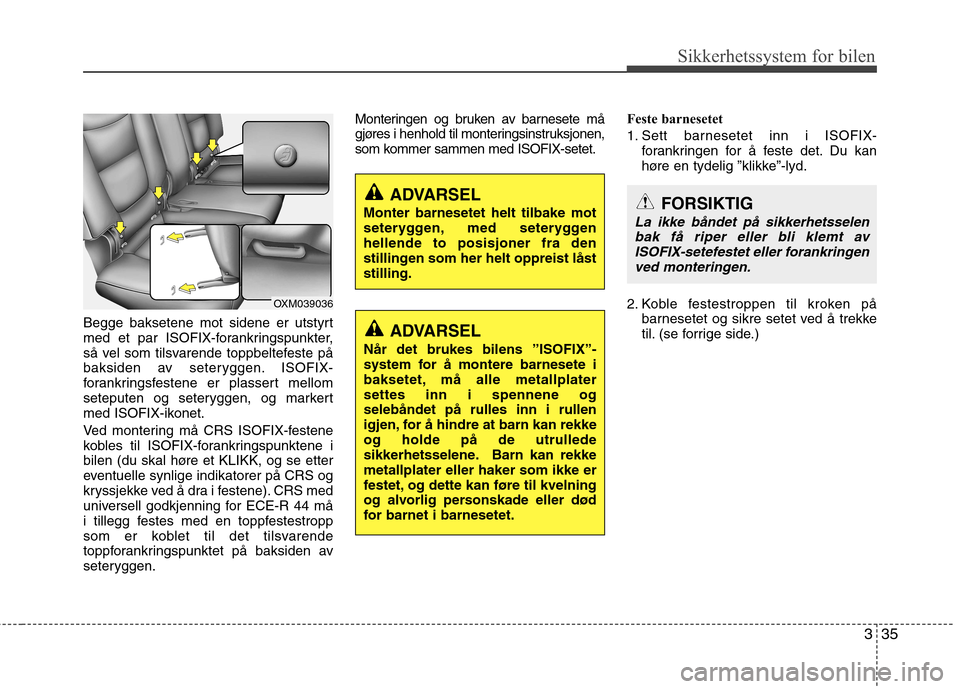

Begge baksetene mot sidene er utstyrt
med et par ISOFIX-forankringspunkter,
så vel som tilsvarende toppbeltefeste på
baksiden av seteryggen. ISOFIX-
forankringsfestene er plassert mellom
seteputen og seteryggen, og markert
med ISOFIX-ikonet.
Ved montering må CRS ISOFIX-festene
kobles til ISOFIX-forankringspunktene i
bilen (du skal høre et KLIKK, og se etter
eventuelle synlige indikatorer på CRS og
kryssjekke ved å dra i festene). CRS med
universell godkjenning for ECE-R 44 må
i tillegg festes med en toppfestestropp
som er koblet til det tilsvarende
toppforankringspunktet på baksiden av
seteryggen.
Monteringen og bruken av barnesete må
gjøres i henhold til monteringsinstruksjonen,
som kommer sammen med ISOFIX-setet.Feste barnesetet
1. Sett barnesetet inn i ISOFIX-forankringen for å feste det. Du kan
høre en tydelig ”klikke”-lyd.
2. Koble festestroppen til kroken på barnesetet og sikre setet ved å trekke
til. (se forrige side.)
OXM039036
ADVARSEL
Når det brukes bilens ”ISOFIX”-
system for å montere barnesete i
baksetet, må alle metallplatersettes inn i spennene ogselebåndet på rulles inn i rullen
igjen, for å hindre at barn kan rekkeog holde på de utrullede
sikkerhetsselene. Barn kan rekkemetallplater eller haker som ikke er
festet, og dette kan føre til kvelning
og alvorlig personskade eller død
for barnet i barnesetet.
ADVARSEL
Monter barnesetet helt tilbake mot
seteryggen, med seteryggenhellende to posisjoner fra den
stillingen som her helt oppreist låststilling.FORSIKTIG
La ikke båndet på sikkerhetsselen bak få riper eller bli klemt avISOFIX-setefestet eller forankringen
ved monteringen.

Sikkerhetssystem for bilen
36
3
(Fortsettelse)

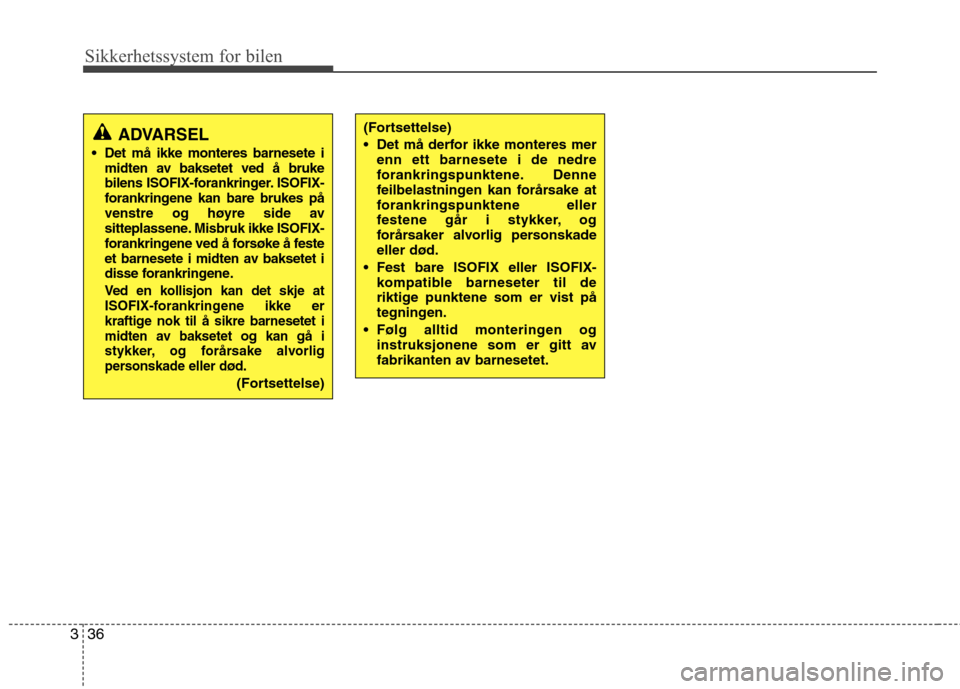

Det må derfor ikke monteres mer
enn ett barnesete i de nedre
forankringspunktene. Denne
feilbelastningen kan forårsake at
forankringspunktene eller
festene går i stykker, og
forårsaker alvorlig personskadeeller død.
Fest bare ISOFIX eller ISOFIX- kompatible barneseter til de
riktige punktene som er vist på
tegningen.
Følg alltid monteringen og instruksjonene som er gitt av
fabrikanten av barnesetet.ADVARSEL

Det må ikke monteres barnesete i
midten av baksetet ved å bruke
bilens ISOFIX-forankringer. ISOFIX-
forankringene kan bare brukes på
venstre og høyre side av
sitteplassene. Misbruk ikke ISOFIX-
forankringene ved å forsøke å feste
et barnesete i midten av baksetet i
disse forankringene.
Ved en kollisjon kan det skje at
ISOFIX-forankringene ikke er
kraftige nok til å sikre barnesetet i
midten av baksetet og kan gå i
stykker, og forårsake alvorlig
personskade eller død.
(Fortsettelse)

337
Sikkerhetssystem for bilen

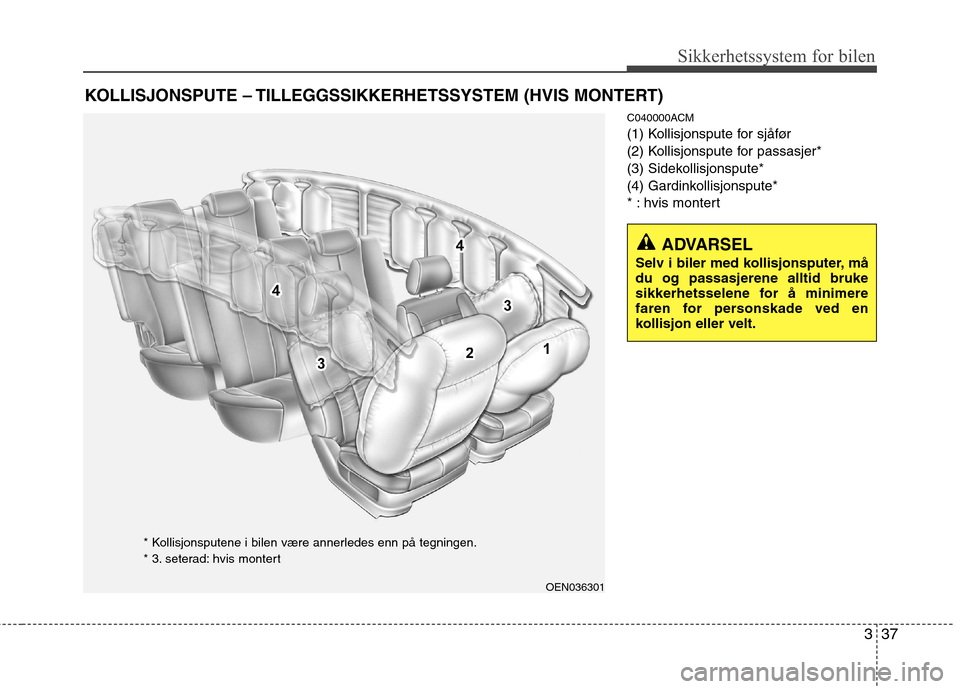

C040000ACM
(1) Kollisjonspute for sjåfør
(2) Kollisjonspute for passasjer*
(3) Sidekollisjonspute*
(4) Gardinkollisjonspute*
* : hvis montert
KOLLISJONSPUTE – TILLEGGSSIKKERHETSSYSTEM (HVIS MONTERT)
ADVARSEL
Selv i biler med kollisjonsputer, må du og passasjerene alltid bruke
sikkerhetsselene for å minimere
faren for personskade ved en
kollisjon eller velt.
OEN036301
* Kollisjonsputene i bilen være annerledes enn på tegningen.
* 3. seterad: hvis montert

Sikkerhetssystem for bilen
38
3

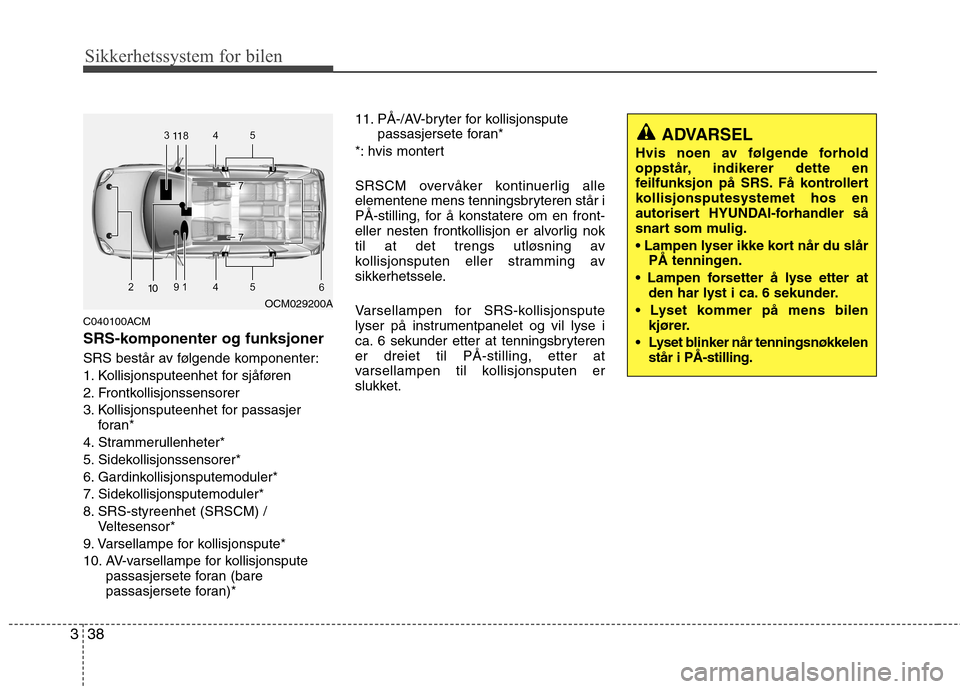

C040100ACM
SRS-komponenter og funksjoner
SRS består av følgende komponenter:
1. Kollisjonsputeenhet for sjåføren
2. Frontkollisjonssensorer
3. Kollisjonsputeenhet for passasjer
foran*
4. Strammerullenheter*
5. Sidekollisjonssensorer*
6. Gardinkollisjonsputemoduler*
7. Sidekollisjonsputemoduler*
8. SRS-styreenhet (SRSCM) / Veltesensor*
9. Varsellampe for kollisjonspute*
10. AV-varsellampe for kollisjonspute passasjersete foran (bare
passasjersete foran)* 11. PÅ-/AV-bryter for kollisjonspute
passasjersete foran*
*: hvis montert
SRSCM overvåker kontinuerlig alle
elementene mens tenningsbryteren står i
PÅ-stilling, for å konstatere om en front-
eller nesten frontkollisjon er alvorlig nok
til at det trengs utløsning av
kollisjonsputen eller stramming av
sikkerhetssele.
Varsellampen for SRS-kollisjonspute
lyser på instrumentpanelet og vil lyse i
ca. 6 sekunder etter at tenningsbryterener dreiet til PÅ-stilling, etter at
varsellampen til kollisjonsputen er
slukket.
OCM029200A
1010
1111ADVARSEL
Hvis noen av følgende forhold
oppstår, indikerer dette en
feilfunksjon på SRS. Få kontrollert
kollisjonsputesystemet hos en
autorisert HYUNDAI-forhandler så
snart som mulig.
PÅ tenningen.
den har lyst i ca. 6 sekunder.
kjører.
Lyset blinker når tenningsnøkkelen står i PÅ-stilling.

339
Sikkerhetssystem for bilen

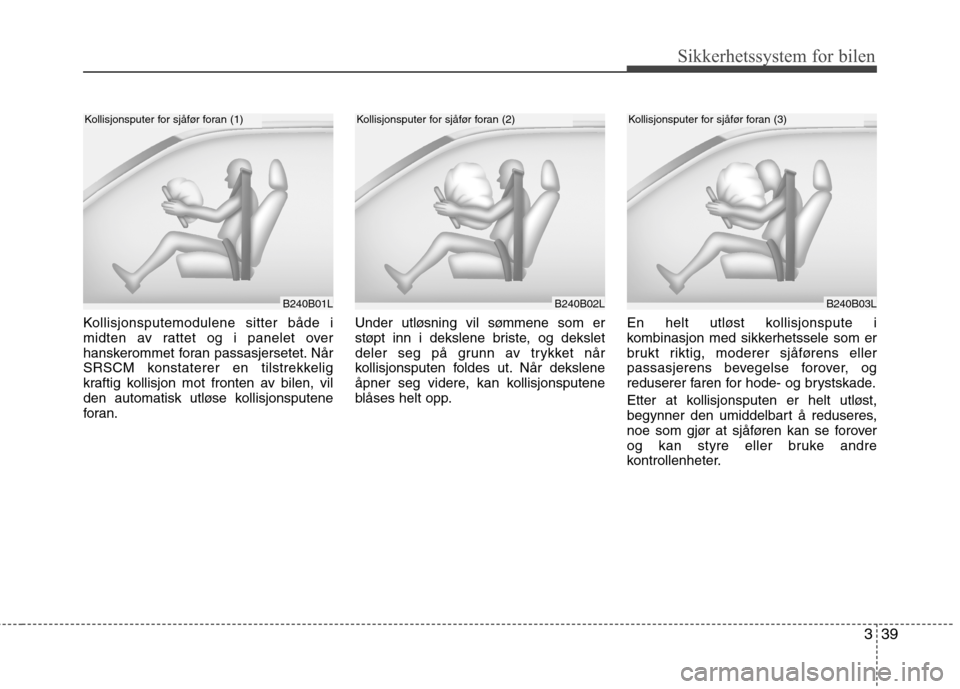

Kollisjonsputemodulene sitter både i
midten av rattet og i panelet over
hanskerommet foran passasjersetet. Når
SRSCM konstaterer en tilstrekkelig
kraftig kollisjon mot fronten av bilen, vil
den automatisk utløse kollisjonsputene
foran.Under utløsning vil sømmene som er
støpt inn i dekslene briste, og dekslet
deler seg på grunn av trykket når
kollisjonsputen foldes ut. Når dekslene
åpner seg videre, kan kollisjonsputene
blåses helt opp.
En helt utløst kollisjonspute i
kombinasjon med sikkerhetssele som er
brukt riktig, moderer sjåførens eller
passasjerens bevegelse forover, og
reduserer faren for hode- og brystskade.
Etter at kollisjonsputen er helt utløst,
begynner den umiddelbart å reduseres,
noe som gjør at sjåføren kan se forover
og kan styre eller bruke andre
kontrollenheter.
B240B02LB240B03L
Kollisjonsputer for sjåfør foran (2)Kollisjonsputer for sjåfør foran (3)
B240B01L
Kollisjonsputer for sjåfør foran (1)
