2008 Lancia Thesis Manual de Uso e Manutenção (in Portuguese)

288
2) Desaparafusar os parafusos C
(fig. 32) e remover o plafonier.
3) Para desenfiar os porta-lâmpa-
das, rodá-los em sentido anti-horário
(fig. 33).
D- Lâmpada da luz central do pla-
fonier.
E- Lâmpadas das luzes de cortesia.4) Remover as lâmpadas de vidro,
introduzidas a pressão, do porta-lâm-
padas e substituí-las.
5) Introduzir os porta-lâmpadas e
rodá-los em sentido horário.
6) Montar o plafonier e fixá-lo com
os parafusos.
7) Introduzir a pressão as tampas
dos parafusos.
AVISOQuando se monta o plafo-
nier, controlar que os cabos eléctricos
estejam posicionados correctamente.PLAFONIER TRASEIRO
Para substituir as lâmpadas:
1) Remover o plafonier fazendo
pressão com uma chave de fendas na
borda dianteira (fig. 34).
2) Para desenfiar os porta-lâmpa-
das, rodá-los em sentido anti-horário
(fig. 35).
fig. 32
L0A0130b
fig. 33
L0A0131b
fig. 34
L0A0288b
271-310 Thesis POR 11-10-2007 14:53 Pagina 288

289
A- Lâmpada da luz central do pla-
fonier.
B- Lâmpadas das luzes de cortesia.
3) Remover as lâmpadas de vidro,
introduzidas a pressão, do porta-lâm-
padas e substituí-las.
4) Introduzir os porta-lâmpadas e
rodá-los em sentido horário.
5) Montar o plafonier, encaixando
primeiro, o lado traseiro e empu-
rrando depois no lado dianteiro, até a
encaixá-lo.
AVISOQuando se remonta o plafo-
nier, controlar que os cabos eléctricos
estejam posicionados correctamente.LUZ DO PORTA-LUVAS
Para substituir a lâmpada:
1) Remover a tampa transparente
fazendo pressão com a chave de fen-
das na presilha A(fig. 36).2) Carregar nos dois lados do res-
guardoB(fig. 37) na altura dos en-
gates de fixação e rodá-lo para ter
acesso à lâmpada.
3) Substituir a lâmpada Cenfiada a
pressão.
4) Fechar o resguardo Bencai-
xando-o na sua sede.
5) Remontar a tampa transparente,
encaixando primeiro o lado D(fig.
36) e empurrando depois pelo outro
lado até a encaixar a presilha A.
fig. 37
L0A0135b
fig. 36
L0A0134b
fig. 35
L0A0133b
271-310 Thesis POR 11-10-2007 14:53 Pagina 289

290
LUZES DOS ESPELHOS DE
CORTESIA
Para substituir as lâmpadas dos es-
pelhos de cortesia:
1) Levantar a tampa A(fig. 38).
2) Remover o espelho fazendo
pressão no ponto B.
AVISODurante a remoção do es-
pelho, proceder com o máximo cui-
dado, para evitar de danificar a mol-
dura do espelho e o próprio espelho.3) Remover as lâmpadas C(fig. 39)
soltando-as dos contactos laterais e
substituí-las.
4) Remontar o espelho, introduzindo
primeiro a borda superior e empu-
rrando depois naquelas inferiores até
a encaixá-lo.LUZ DA MALA
Para substituir a lâmpada:
1) Remover o plafonier empurrando
com um chave de fendas na presilha
A(fig. 40).
2) Carregar nos dois lados do res-
guardoB(fig. 41) na altura dos en-
gates de fixação e desenfiá-lo.
fig. 38
L0A0136b
fig. 39
L0A0137b
fig. 40
L0A0139b
271-310 Thesis POR 11-10-2007 14:53 Pagina 290

291
3) Substituir a lâmpada Cintrodu-
zida a pressão.
4) Fechar o resguardo encaixando-
o correctamente.
5) Fechar o plafonier, encaixando
primeiro o lado De depois, carre-
gando no outro lado até encaixar a
presilhaA.LUZES DAS PORTAS (fig. 42)
Para substituir a lâmpada:
1) Remover a tampa transparente
fazendo pressão com uma chave de
fendas na presilha A.
2) Carregar nos dois lados do res-
guardoBna altura dos engates de fi-
xação e rodá-lo para ter acesso à lâm-
pada.
3) Substituir a lâmpada Cenfiada a
pressão.
4) Fechar o resguardo Bencai-
xando-o na sua sede.
5) Remontar a tampa transparente,
encaixando primeiro o lado De, de-
pois, carregando no outro lado até a
encaixar a presilha A.LUZES DOS ESPELHOS
EXTERNOS(fig. 43)
Para substituir a lâmpada:
1) Remover a tampa transparente
fazendo pressão com uma chave de
fendas no ponto A.
2) Remover o porta-lâmpada Bro-
dando-o em sentido anti-horário.
3) Substituir a lâmpada Cenfiada a
pressão.
4) Introduzir o porta-lâmpada e
rodá-lo em sentido horário.
5) Remontar a tampa transparente,
encaixando primeiro o lado De, de-
pois, carregando no outro lado até a
encaixá-la.
fig. 42
L0A0138b
fig. 43
L0A0141b
fig. 41
L0A0140b
271-310 Thesis POR 11-10-2007 14:53 Pagina 291

292
SE QUEIMAR
UM FUSÍVEL
GENERALIDADES(fig. 67)
O fusível é um elemento de pro-
tecção do sistema eléctrico: este inter-
vém (ou seja, interrompe-se) essen-
cialmente, em caso de avaria ou de in-
tervenção imprópria no sistema.
Quando um dispositivo não fun-
ciona, é necessário verificar a eficiên-
cia do respectivo fusível de protecção.
O elemento condutor não deve estar
interrompido; em caso contrário, é ne-
cessário substituir o fusível queimado
com um outro que haja a mesma am-
peragem (mesma cor).A- Fusível em bom estado
B- Fusível com elemento condutor
interrompido.
Remover o fusível queimado utili-
zando a pinça C, situada na unidade
central porta-fusíveis.
Antes de substituir um
fusível, certificar-se de ter
tirado a chave do disposi-
tivo de arranque e de ter desligado
e/ou desactivado todos os acessó-
rios eléctricos.
fig. 67
L0A0127b
Nunca substituir um fusí-
vel queimado com fios me-
tálicos ou outro material
de recupero. Utilizar sempre um
fusível em bom estado e da mesma
cor.
Nunca substituir, de modo
algum, um fusível por um
outro de amperagem maior:
PERIGO DE INCÊNDIO!Se, um fusível geral de
protecção (MIDI-FUSE ou
MEGA-FUSE), se inte-
rrompe, não realizar nenhuma in-
tervenção de repação, mas dirigir-
se à Rede de Assistência Lancia.
Se o fusível se interrom-
per novamente, dirigir-se à
Rede de Assistência Lan-
cia.
271-310 Thesis POR 11-10-2007 14:53 Pagina 292

293
LOCALIZAÇÃO
DOS FUSÍVEIS
Os principais fusíveis do THESIS
estão dispostos em quatro unidades
centrais localizadas no lado esquerdo
do tablier, no compartimento do mo-
tor, na bateria e no compartimento di-
reito da bagageira.
FUSÍVEIS GERAIS DE
PROTECÇÃO (MIDI-FUSE
e MEGA-FUSE)
O veículo está equipado de uma sé-
rie de fusíveis gerais de protecção
(MIDI-FUSE e MEGA-FUSE) que
protegem separadamente, para além
dos fusíveis para os cada acessório, as
diferentes funções do sistema eléc-
trico.
Os fusíveis gerais de protecção estão
localizados no lado esquerdo da baga-
geira, reunidos numa caixa situada di-
rectamente no terminal positivo da ba-
teria e ligados directamente a este.Para ter acesso aos fusíveis:
1) Abrir a porta da bagageira.
2) Desaparafusar o botão A(fig. 68)
e remover a cobertura Bda bateria.
3) Carregar nos grampos A(fig. 69)
e remover a tampa B.Os sistemas e os dispositivos prote-
gidos pelos fusíveis gerais de pro-
tecção (fig. 70) estão listados nas pá-
ginas seguintes.
fig. 68
L0A0030b
fig. 69
L0A0031b
fig. 70
L0A0142b
271-310 Thesis POR 11-10-2007 14:53 Pagina 293

294
FUSÍVEIS NA UNIDADE
CENTRAL NO TABLIER
Os fusíveis dos principais dispositi-
vos estão dispostos numa unidade
central localizada no tablier à es-
querda do volante, atrás do compar-
timento porta-objectos (fig. 72).
Para ter acesso aos fusíveis, remover
o compartimento porta-objectos A
(fig. 71), após ter aparafusado com
uma chave de fendas os dois parafu-
sosB, acessíveis depois da abertura do
próprio compartimento. Após a subs-
tituição dos fusíveis, remontar o com-
partimento porta-objectos e fixá-lo
apertando os dois parafusos.
No interno da caixa, se encontra
uma pinça para a extração dos fusí-
veis.Na parte superior da unidade cen-
tral, na posição horizontal, estão alo-
jados os fusíveis de reposiçãoA(fig.
72) com diferente amperagem.
Os dispositivos protegidos pelos fu-
síveis (fig. 73) estão listados nas ta-
belas nas páginas seguintes.AVISORecomenda-se, após a even-
tual substituição, de restabelecer as
reservas dos fusíveis de reposição.
FUSÍVEIS NA UNIDADE
CENTRAL NO
COMPARTIMENTO DO MOTOR
A unidade central se encontra na la-
teral esquerda no compartimento do
motor.
Para ter acesso aos fusíveis, desenfiar
a tampa A(fig. 74), após ter desen-
ganchado as presilhas de fixação B.
fig. 71
L0A0144b
fig. 72
L0A0143b
fig. 73
L0A0265b
fig. 74
L0A0145b
271-310 Thesis POR 11-10-2007 14:53 Pagina 294

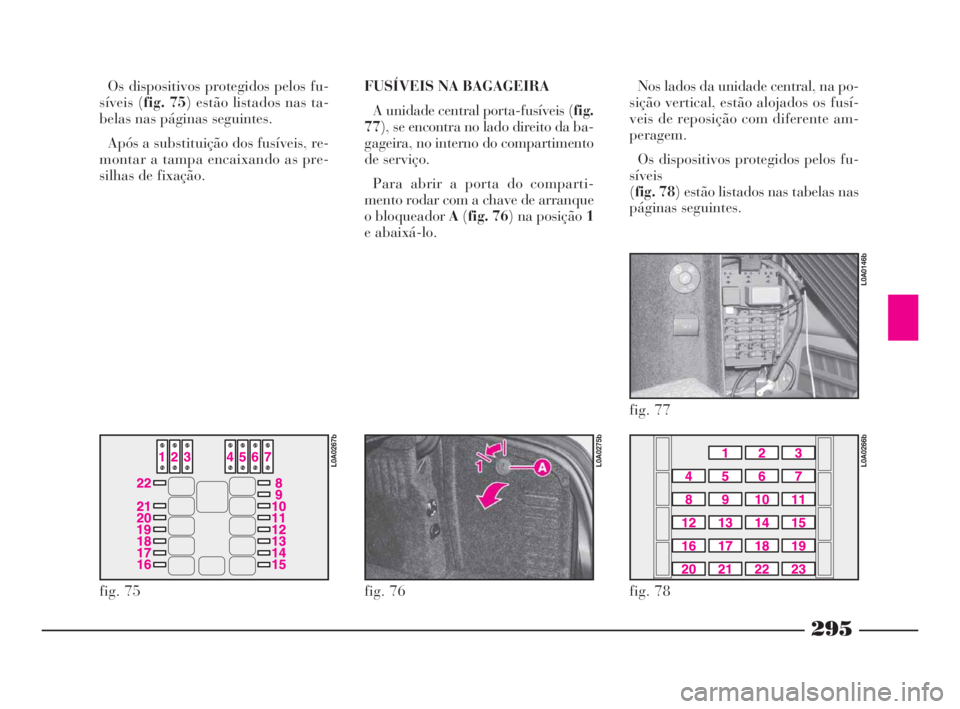

295
Os dispositivos protegidos pelos fu-
síveis (fig. 75) estão listados nas ta-
belas nas páginas seguintes.
Após a substituição dos fusíveis, re-
montar a tampa encaixando as pre-
silhas de fixação.FUSÍVEIS NA BAGAGEIRA
A unidade central porta-fusíveis (fig.
77), se encontra no lado direito da ba-
gageira, no interno do compartimento
de serviço.
Para abrir a porta do comparti-
mento rodar com a chave de arranque
o bloqueador A(fig. 76) na posição 1
e abaixá-lo. Nos lados da unidade central, na po-
sição vertical, estão alojados os fusí-
veis de reposição com diferente am-
peragem.
Os dispositivos protegidos pelos fu-
síveis
(fig. 78) estão listados nas tabelas nas
páginas seguintes.
fig. 75
L0A0267b
fig. 76
L0A0275b
fig. 77
L0A0146b
fig. 78
L0A0266b
271-310 Thesis POR 11-10-2007 14:53 Pagina 295
