2008 Lancia Thesis Manual de Uso e Manutenção (in Portuguese)

104
Avaria do sensor
Quando o sensor de chuva está acti-
vado, em caso de funcionamento irre-
gular do sensor, é activado o funcio-
namento intermitente do limpa-pára-
brisas, com a regulação da sensibili-
dade definida pelo utente, indepen-
dentemente da presença de chuva no
pára-brisas.
Neste caso, aconselha-se de desacti-
var o sensor de chuva e de accionar o
limpa-pára-brisas, se necessário, na
modalidade contínua (1
aou 2aveloci-
dade); dirigir-se o quanto antes à
Rede de Assistência Lancia. Antes da limpeza do vi-
dro dianteiro (por ex.: nas
estações de serviço), certi-
ficar-se de ter desactivado o sen-
sor de chuva ou de ter rodado a
chave para a posição de STOP.
O sensor de chuva deve ser desac-
tivado mesmo quando se lava o ve-
ículo manualmente ou nas insta-
lações de lavagem automática.
O sensor de chuva é capaz de recon-
hecer e de adaptar-se automatica-
mente a presença das seguintes parti-
culares condições que solicitam uma
diversa sensibilidade de intervenção:
– impurezas na superfície de con-
trolo (depósitos de sal, sujeira, etc.)
– estriamentos de água provocadas
pelas escovas desgastadas do limpa-
pára-brisas
– diferença entre o dia e a noite (o
olho do homem é maiormente distur-
bado durante a noite pela superfície
molhada do vidro).
Em caso de presença de
gelo ou neve no vidro
dianteiro, não activar o
sensor de chuva para evitar o dano
do motor do limpa-pára-brisas.
066-141 Thesis POR 11-10-2007 14:42 Pagina 104

QUADRO DE INSTRUMENTOS
VERSÕES A GASOLINA (fig. 101)
A- Indicador de temperatura do lí-
quido de refrigeração do motor com luz
avisadora de temperatura excessiva
B- Taquímetro (indicador da velo-
cidade)
C- Mostrador multifuncional para
os símbolos/mensagens/sinalizaçõesavarias e repetição das informações
CONNECT
D- Contador de rotações do motor
E- Indicador do nível de combustí-
vel com luz avisadora da reserva
F- Indicador de consumo instantâ-
neo do combustívelG- Luzes avisadoras de sinalização
H- Mostrador do contador de qui-
lómetros (total e parcial) e caixa de
velocidades automática
I- Botão de ajuste a zero dos quiló-
metros parciais/Cancelamento das
mensagens de avaria no mostrador
fig. 101L0A0230b
105
066-141 Thesis POR 11-10-2007 14:42 Pagina 105

106

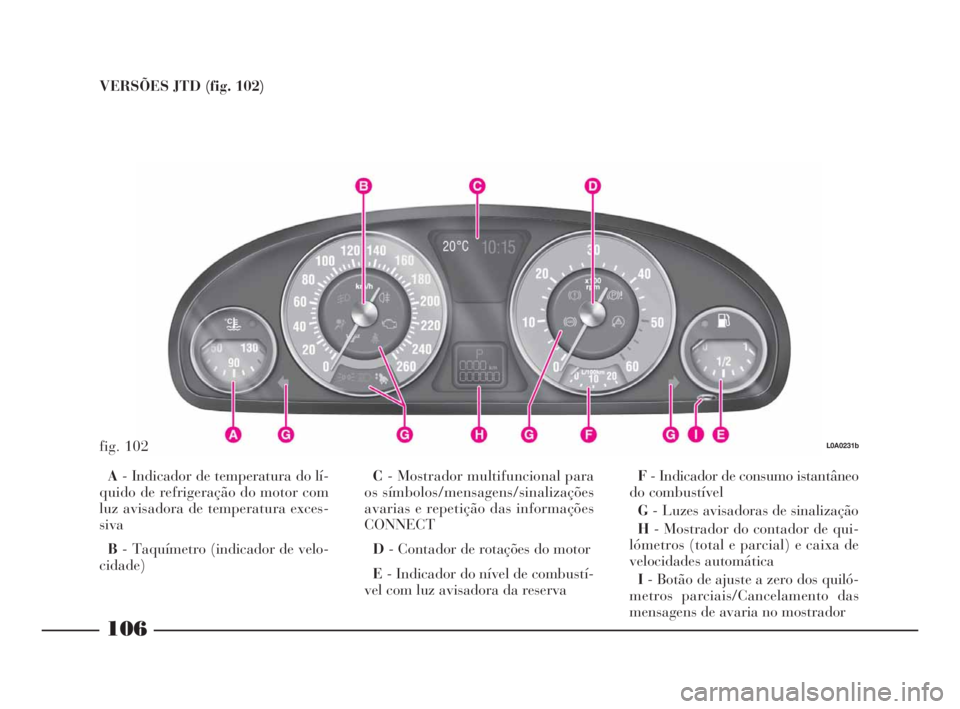

VERSÕES JTD (fig. 102)
fig. 102L0A0231b
A- Indicador de temperatura do lí-
quido de refrigeração do motor com
luz avisadora de temperatura exces-
siva
B- Taquímetro (indicador de velo-
cidade)C- Mostrador multifuncional para
os símbolos/mensagens/sinalizações
avarias e repetição das informações
CONNECT
D- Contador de rotações do motor
E- Indicador do nível de combustí-
vel com luz avisadora da reservaF- Indicador de consumo istantâneo
do combustível
G- Luzes avisadoras de sinalização
H- Mostrador do contador de qui-
lómetros (total e parcial) e caixa de
velocidades automática
I- Botão de ajuste a zero dos quiló-
metros parciais/Cancelamento das
mensagens de avaria no mostrador
066-141 Thesis POR 11-10-2007 14:42 Pagina 106

107
INSTRUMENTOS
DE BORDO
TAQUÍMETRO (INDICADOR DA
VELOCIDADE) (fig. 103)
Indica a velocidade do veículo em
quilómetros horários (km/h). O ins-
trumento inicia a fornecer indicações
quando a velocidade ultrapassa os
4 km/h cerca (ver quanto descrito no
parágrafo “Abastecimento do veí-
culo”)..CONTADOR DE ROTAÇÕES
(fig. 104)
O sector de perigo (com traços ver-
melhos) indica um regime de funcio-
namento motor demasiado elevado. É
aconselhável de não continuar com o
indicador do contador de rotações so-
bre essa zona.
Com o motor ao mínimo, o contador
de rotações pode indicar um aumento
de regime gradual ou repentino con-
soante os casos; esse comportamento
é regular, pois ocorre durante o fun-
cionamento normal, por ex.; quando
é ligado o compressor do climatizador
ou as ventoinhas eléctricas. Em par-
ticular, uma variação de rotações
lenta serve a proteger o estado de
carga da bateria.AVISODe acordo com as diferentes
versões do veículo, o contador de ro-
tações pode apresentar sectores de pe-
rigo de diversa amplitude e valores de
velocidade máxima diferentes.
AVISOO sistema de controlo da in-
jecção electrónica reduz progressiva-
mente o afluxo de combustível
quando o motor estiver “fora de ro-
tações” com consequente progressiva
perda de potência do próprio motor.
fig. 103
L0A0232b
fig. 104
L0A0233b
066-141 Thesis POR 11-10-2007 14:42 Pagina 107

108
INDICADOR DE TEMPERATURA
DO LÍQUIDO DE
REFRIGERAÇÃO DO MOTOR
COM LUZ AVISADORA DE
TEMPERATURA EXCESSIVA
(fig. 105)
O instrumento indica a temperatura
do líquido de refrigeração do motor e
inicia a fornecer indicações quando a
temperatura do líquido ultrapassar 50
°C aproximadamente.
Normalmente, o ponteiro do termó-
metro deve estar nos valores centrais
da escala. Se o ponteiro se aproximar
dos valores máximos de escala, é ne-
cessário reduzir a exigência de rendi-
mentos.O acendimento da luz avisadora A,
junto com a mensagem “TEMPERA-
TURA EXCESSIVA LÍQUIDO RA-
DIADOR” no mostrador do quadro de
instrumentos, indica o aumento ex-
cessivo da temperatura do líquido de
refrigeração; neste caso, desligar ime-
diatamente o motor e dirigir-se à
Rede de Assistência Lancia.
AVISOA aproximação do ponteiro
dos valores máximos da escala pode
ser provocado por obstruções ou acú-
mulo de sujeira na parte externa do
radiador de refrigeração do motor.
Neste caso, é aconselhável de inspe-
cionar e remover possível obstruções
e mandar efectuar uma lavagem ex-
terna cuidadosa do radiador, o quanto
antes.INDICADOR DO NÍVEL
DE COMBUSTÍVEL COM LUZ
AVISADORA DE RESERVA
(fig. 106)
O acendimento da luz avisadora de
reservaA, junto com a mensagem
“NECESSÁRIO ABASTECIMENTO
DE COMBUSTÍVEL” no mostrador
do quadro de instrumentos, indica
que no depósito restam cerca de 10 li-
tros de combustível.
AVISONão viajar com o depósito
do combustível quase vazio: as even-
tuai faltas de alimentação poderão
danificar o catalisador.
fig. 105
L0A0235b
fig. 106
L0A0236b
066-141 Thesis POR 11-10-2007 14:42 Pagina 108

109
AVISOO abastecimento de com-
bustível deve ser sempre efectuado
com o motor desligado e a chave na
posição de STOP. No caso de abaste-
cimento efectuado com motor desli-
gado mas com a chave na posição de
MAR, pode verificar-se uma tempo-
rária sinalização errada do nível de
combustível, devido as lógicas inter-
nas do sistema de controlo e não atri-
buível a um funcionamento irregular
do sistema.INDICADOR DE CONSUMO
INSTANTÂNEO DO
COMBUSTÍVEL (fig. 107)
O instrumento Aindica o consumo
instantâneo do combustível: para evi-
tar que o valor seja excessivamente
variável, é indicada a média do con-
sumo dos últimos minutos de anda-
mento exprimida em l/100 km (litros
consumados a cada 100 km percorri-
dos).
O valor indicado permite ao condu-
tor de avaliar as difereças de consumo
ligadas ao estilo de condução.O índice do instrumento posiciona-se:
– no valor 0 l/100 km quando o ve-
ículo está parado
– em proximidade do valor 2 l/100
km para as velocidades compreendi-
das entre os 4 e 20 km/h e quando se
solta o acelerador, com o veículo em
movimento
– no valor de consumo corrente
(compreendido entre 2 e 20 l/100
km) para as velocidades superiores
aos 20 km/h.
fig. 107
L0A0234b
066-141 Thesis POR 11-10-2007 14:42 Pagina 109

110
MOSTRADOR DO CONTADOR
DE QUILÓMETROS (TOTAL E
PARCIAL) E ANDAMENTO COM
CAIXA DE VELOCIDADES
AUTOMÁTICA
No mostrador (fig. 108) são visuali-
zadas:
– na primeira linha Aembaixo os
quilómetros totais percorridos (6 dí-
gitos);
– na segunda linha Bos quilómetros
parciais (4 dígitos);
– na parte superior Ca velocidade
engatada ou pedida (versões com
caixa de velocidades automática elec-
trónica).Para ajustar a zero os quilómetros
parciais, manter carregado por no mí-
nimo 2 segundos o botão A(fig. 109).
Se o botão for carregado por menos
de 2 segundos, activa-se a função
para o cancelamento das mensagens
no mostrador para a sinalização de
avarias.
Com a chave de arranque na posição
STOPou removida, o mostrador é
desligado. Na abertura ou fechamento
de uma porta dianteira, o mostrador
ilumina-se e visualiza por cerca de 20
segundos a informação dos quilóme-
tros parciais e totais.
AVISOEm caso de remoção da ba-
teria, os quilómetros parciais não fi-
cam memorizados.
fig. 108
L0A0237b
fig. 109
L0A0092b
MOSTRADOR
MULTIFUNCIONAL (fig. 110)
O mostrador multifuncional visua-
liza as informações úteis e necessárias
para a condução do veículo e em es-
pecial:
Informações presentes
na janela standard
– Hora A
– Temperatura externa B.
fig. 110
L0A0258b
066-141 Thesis POR 11-10-2007 14:42 Pagina 110

111
Informações dos sistemas
de auxílio para a condução
– Informações relativas ao Cruise
Control
– Informações relativas ao Radar
Cruise Control
O idioma utilizado para as sinali-
zações de avaria e para as mensagens
no mostrador multifuncional é o
mesmo para o CONNECT (onde é
possível programa-lo). Informações sobre o estado
do veículo
– Vencimento da manutenção pro-
gramada
– Nível do óleo do motor (somente
nas versões JTD)
– Reóstato de regulação da lumino-
sidade dos comandos
– Visualização das mensagens de
avaria
– Visualização das mensagens de
aviso com os relativos símbolos (por
ex.: “ATENÇÃO PERIGO GELO”,
“ASR DESLIGADOS”, etc.).Informações sobre o CONNECT
Se trata de informações que são ges-
tidas pelo CONNECT:
– Informações sobre a função AU-
DIO
– Informações relativas a função
NAVEGAÇÃO (repetição dos picto-
gramas)
– Informações sobre a função TE-
LEFONE
– Informações sobre a CAIXA VO-
CAL
– Aviso de recepção das mensagens
SMS.
066-141 Thesis POR 11-10-2007 14:42 Pagina 111
