2008 Hyundai Sonata Manual do proprietário (in Portuguese)

761
Manutenção
Painel de fusíveis do lado do condutor
DescriçãoClassificação
Componente protegido
calorífica
SPARE 15A (Sobressalente)
SPARE 15A (Sobressalente) ETACS 10A BCM (Body Control Module - Módulo de Controlo da Carroçaria), Módulo de controlo do tecto de abrir, Retrovisor Electrónico cromado
ESP 10A Módulo EPS, Relé de alta velocidade do ventilador, Sensor de humidade
C/LIGHTER 20A Isqueiro, T omada de alimentação
SPARE 15A (Sobressalente)
TAIL RH 10A Luzes de iluminação, Direita: Luz da chapa de matrícula, Luz combinada traseira, Farol dianteiro, Luz do porta-luvas
TAIL LH 10A Relé do farol de nevoeiro dianteiro, Esquerda: Luz da chapa de matrícula, Luz combinada traseira, Faroldianteiro
IONIZER 10A Relé dos lava-vidros do farol dianteiro
H/LP 10A Módulo de controlo do DRL, Relé do Farol dianteiro, AQS e sensor de ambiente, Accionador de nivelamento do farol esquerdo
WIPER 25A Limpa-vidros e lava-vidros
A/CON 10A Módulo de controlo do Ar Condicionado (A/C)
A/BAG 15A Módulo de controlo do SRS, Comutador do Airbag do Passageiro
P/OUTLET 20A T omada dianteira para ligação de acessórios, Tomada de alimentação traseira
D/CLOCK 10A Relógio digital, Áudio, Módulo de controlo de travamento da T/A, Alimentação do retrovisor exterior e
rebatimento dos retrovisores, BCM, Audio
SAFETY PWR 25A Módulo de segurança dos vidros
SPARE 15A (Sobressalente)
ATM KEY LOCK 10A Módulo de controlo de travamento da T/A
P/WDW RR LH 25A Interruptor principal dos vidros eléctricos, Interruptor do vidro eléctrico traseiro esquerdo
P/WDW RH 30A Interruptor principal dos vidros eléctricos, Interruptor do vidro eléctrico traseiro direito

Manutenção
62
7

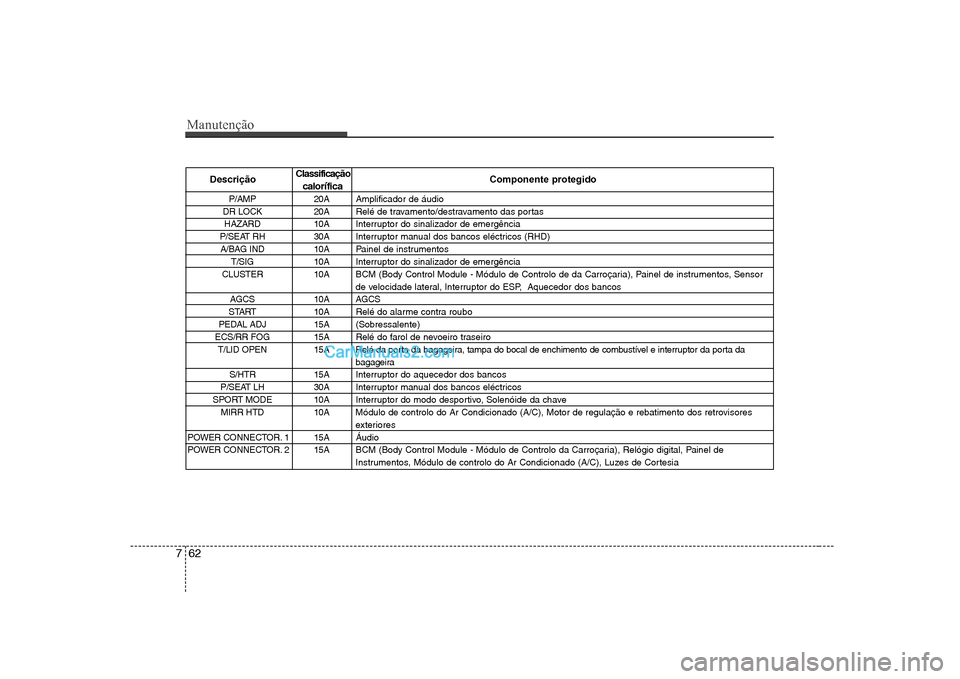

Descrição Classificação
Componente protegido
calorífica
P/AMP 20A Amplificador de áudio
DR LOCK 20A Relé de travamento/destravamento das portas HAZARD 10A Interruptor do sinalizador de emergência
P/SEAT RH 30A Interruptor manual dos bancos eléctricos (RHD)
A/BAG IND 10A P ainel de instrumentos
T/SIG 10A Interruptor do sinalizador de emergência
CLUSTER 10A BCM (Body Control Module - Módulo de Controlo de da Carroçaria), Painel de instrumentos, Sensor
de velocidade lateral, Interruptor do ESP, Aquecedor dos bancos
AGCS 10A AGCS
START 10A Relé do alarme contra roubo
PEDAL ADJ 15A (Sobressalente)
ECS/RR FOG 15A Relé do farol de nevoeiro traseiro
T/LID OPEN 15A Relé da porta da bagageira, tampa do bocal de enchimento de combustível e interruptor da porta da bagageira
S/HTR 15A Interruptor do aquecedor dos bancos
P/SEAT LH 30A Interruptor manual dos bancos eléctricos
SPORT MODE 10A Interruptor do modo desportivo, Solenóide da chave
MIRR HTD 10A Módulo de controlo do Ar Condicionado (A/C), Motor de regulação e rebatimento dos retrovisores
exteriores
POWER CONNECTOR. 1 15A Áudio
POWER CONNECTOR. 2 15A BCM (Body Control Module - Módulo de Controlo da Carroçaria), Relógio digital, Painel de
Instrumentos, Módulo de controlo do Ar Condicionado (A/C), Luzes de Cortesia

763
Manutenção
Compartimento do motor
DescriçãoClassificação
Componente protegido
calorífica
ABS.1 40A Módulo de controlo do ABS/ESP, Conector de verificação multi-funções
ABS.2 20A Módulo de controlo do ABS/ESP, Conector de verificação multi-funções
I/P B+1 40A Fusíveis 23, 24, 30, 31, 32, 33, 34, 35
RR HTD 40A Relé do desembaciador
BLOWER 40A Relé do ventilador
P/WDW 40A Relé dos vidros eléctricos, Fusível 16
IGN.2 40A Relé do motor de arranque, Comutador da ignição (IG2, START)
ECU RLY 30A Relé da unidade de controlo do motor
I/P B+2 30A Conector da alimentação 1/2, Fusível 21,22
IGN.1 30A Com utador da ignição (ACC, IG1)
ALT 150A Fusíveis (ABS. 1, ABS. 2, RR HTD, BLOWER)
1 HORN 15A Relé da buzina
2 TAIL 20A Relé da luz traseira
3 ECU 10A PCM
4 IG1 10A DSL TCU
5 DRL 15A Relé da sirene, Módulo de controlo do DRL
6 FR FOG 15A Relé do farol de nevoeiro dianteiro
Fusível 7 A/CON 10A Relé do Ar Condicionado (A/C)
8 F/PUMP 20A Relé da bomba de combustível
9 DIODE - (Sobressalente)
10 ATM 20A Relé de controlo do ATM, TCU
11 STOP 15A Interruptor da luz de paragem (Stop)
12 H/LP LO RH 15A (Sobressalente)
13 S/ROOF 15A Módulo de controlo do tecto de abrir
Ligação
fusível

Manutenção
64
7

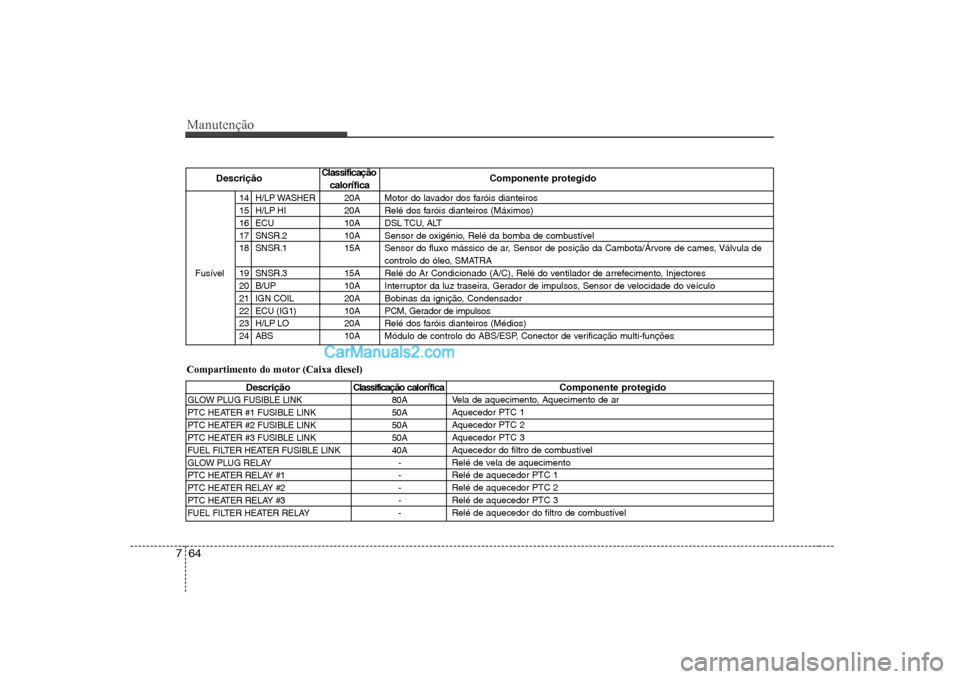

Descrição C lassificação calorífica Componente protegido
GLOW PLUG FUSIBLE LINK 80A
PTC HEATER #1 FUSIBLE LINK 50A
PTC HEATER #2 FUSIBLE LINK 50A
PTC HEATER #3 FUSIBLE LINK 50A
FUEL FILTER HEATER FUSIBLE LINK 40A
GLOW PLUG RELAY -
PTC HEATER RELAY #1 -
PTC HEATER RELAY #2 -
PTC HEATER RELAY #3 -
FUEL FILTER HEATER RELAY -
Compartimento do motor (Caixa diesel)
Vela de aquecimento, Aquecimento de ar Aquecedor PTC 1Aquecedor PTC 2Aquecedor PTC 3
Aquecedor do filtro de combustível
Relé de vela de aquecimentoRelé de aquecedor PTC 1Relé de aquecedor PTC 2Relé de aquecedor PTC 3
Relé de aquecedor do filtro de combustível
Descrição
Classificação
Componente protegido
calorífica
14 H/LP WASHER 20A Motor do lav ador dos faróis dianteiros
15 H/LP HI 20A Relé dos faróis dianteiros (Máximos)
16 ECU 10A DSL TCU, ALT
17 SNSR.2 10A Sensor de oxigénio, Relé da bomba de combustível
18 SNSR.1 15A Sensor do fluxo mássico de ar, Sensor de posição da Cambota/Árvore de cames, Válvula de
controlo do óleo, SMATRA
Fusível 19 SNSR.3 15A Relé do Ar Condicionado (A/C), Relé do ventilador de arrefecimento, Injectores
20 B/UP 10A Interruptor da luz traseira, Gerador de impulsos, Sensor de velocidade do veículo
21 IGN COIL 20A Bobinas da ignição, Condensador
22 ECU (IG1) 10A PCM, Gerador de impulsos
23 H/LP LO 20A Relé dos faróis dianteiros (Médios)
24 ABS 10A Módulo de controlo do ABS/ESP, Conector de verificação multi-funções

765
Manutenção

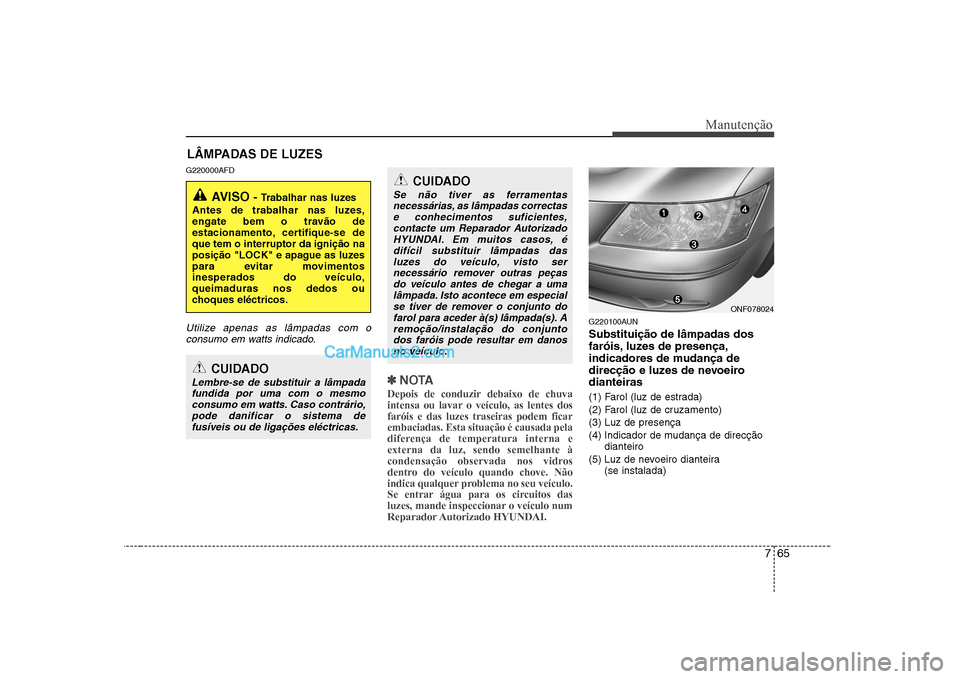

LÂMPADAS DE LUZES
G220000AFD
Utilize apenas as lâmpadas com o consumo em watts indicado.
✽✽ NOTA
Depois de conduzir debaixo de chuva
intensa ou lavar o veículo, as lentes dosfaróis e das luzes traseiras podem ficarembaciadas. Esta situação é causada pela
diferença de temperatura interna eexterna da luz, sendo semelhante à
condensação observada nos vidros
dentro do veículo quando chove. Não
indica qualquer problema no seu veículo.
Se entrar água para os circuitos das
luzes, mande inspeccionar o veículo num
Reparador Autorizado HYUNDAI.
G220100AUN Substituição de lâmpadas dos
faróis, luzes de presença,
indicadores de mudança de
direcção e luzes de nevoeirodianteiras
(1) Farol (luz de estrada)
(2) Farol (luz de cruzamento)(3) Luz de presença
(4) Indicador de mudança de direcção dianteiro
(5) Luz de nevoeiro dianteira (se instalada)
AVISO - Trabalhar nas luzes
Antes de trabalhar nas luzes,
engate bem o travão de
estacionamento, certifique-se deque tem o interruptor da ignição na
posição "LOCK" e apague as luzes
para evitar movimentosinesperados do veículo,queimaduras nos dedos ou
choques eléctricos.
CUIDADO
Lembre-se de substituir a lâmpada fundida por uma com o mesmo
consumo em watts. Caso contrário,pode danificar o sistema defusíveis ou de ligações eléctricas.
CUIDADO
Se não tiver as ferramentas
necessárias, as lâmpadas correctas e conhecimentos suficientes,contacte um Reparador Autorizado
HYUNDAI. Em muitos casos, édifícil substituir lâmpadas dasluzes do veículo, visto ser necessário remover outras peças
do veículo antes de chegar a uma lâmpada. Isto acontece em especialse tiver de remover o conjunto do farol para aceder à(s) lâmpada(s). A
remoção/instalação do conjunto dos faróis pode resultar em danosno veículo.
ONF078024

Manutenção
66
7

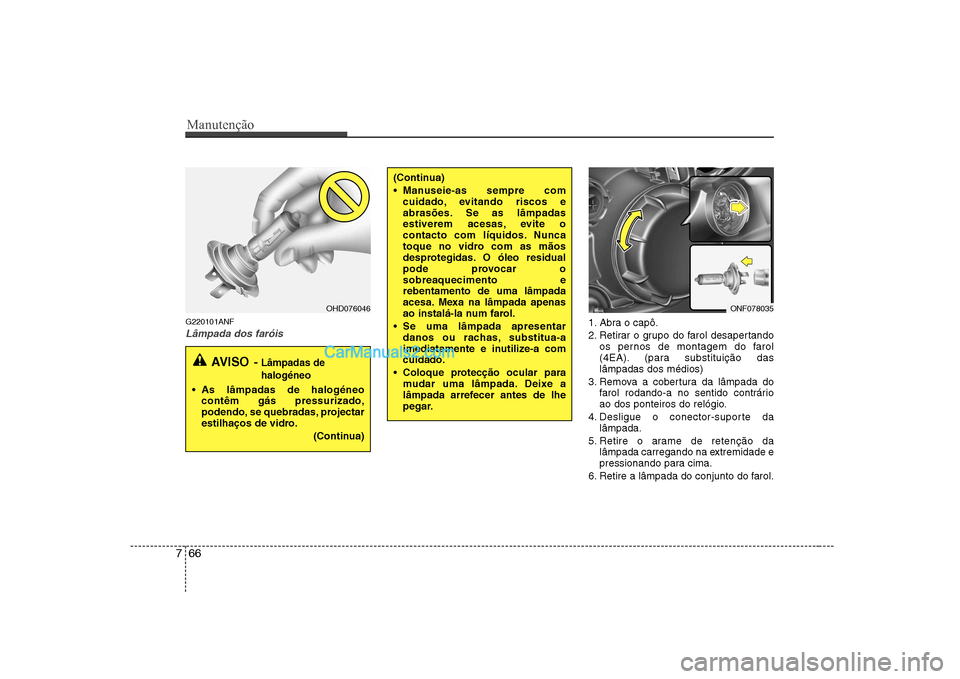

G220101ANF
Lâmpada dos faróis1. Abra o capô.
2. Retirar o grupo do farol desapertando
os pernos de montagem do farol
(4EA). (para substituição daslâmpadas dos médios)
3. Remova a cobertura da lâmpada do farol rodando-a no sentido contrário
ao dos ponteiros do relógio.
4. Desligue o conector-suporte da lâmpada.
5. Retire o arame de retenção da lâmpada carregando na extremidade e
pressionando para cima.
6. Retire a lâmpada do conjunto do farol.
(Continua)
Manuseie-as sempre com cuidado, evitando riscos e
abrasões. Se as lâmpadas
estiverem acesas, evite o
contacto com líquidos. Nunca
toque no vidro com as mãos
desprotegidas. O óleo residual
pode provocar osobreaquecimento erebentamento de uma lâmpada
acesa. Mexa na lâmpada apenas
ao instalá-la num farol.
Se uma lâmpada apresentar danos ou rachas, substitua-a
imediatamente e inutilize-a comcuidado.
Coloque protecção ocular para mudar uma lâmpada. Deixe a
lâmpada arrefecer antes de lhe
pegar.
AVISO - Lâmpadas de halogéneo
As lâmpadas de halogéneo
contêm gás pressurizado,
podendo, se quebradas, projectar
estilhaços de vidro.
(Continua)
OHD076046ONF078035

767
Manutenção

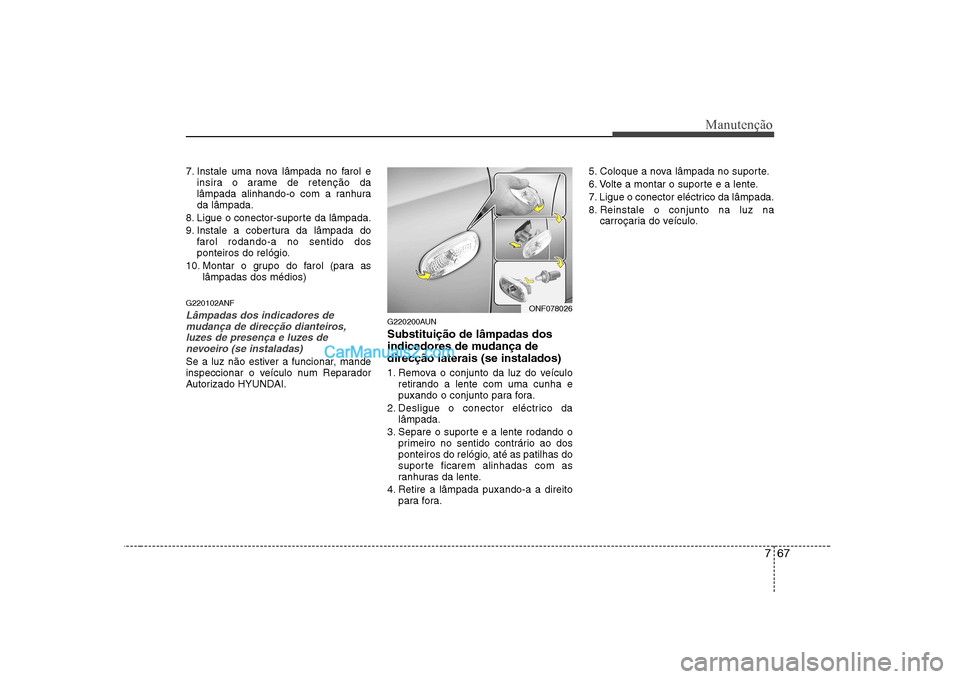

7. Instale uma nova lâmpada no farol einsira o arame de retenção da
lâmpada alinhando-o com a ranhurada lâmpada.
8. Ligue o conector-suporte da lâmpada.
9. Instale a cobertura da lâmpada do farol rodando-a no sentido dos
ponteiros do relógio.
10. Montar o grupo do farol (para as lâmpadas dos médios)
G220102ANF
Lâmpadas dos indicadores de mudança de direcção dianteiros,luzes de presença e luzes de
nevoeiro (se instaladas)
Se a luz não estiver a funcionar, mande
inspeccionar o veículo num Reparador
Autorizado HYUNDAI. G220200AUN Substituição de lâmpadas dos
indicadores de mudança dedirecção laterais (se instalados)
1. Remova o conjunto da luz do veículo
retirando a lente com uma cunha e
puxando o conjunto para fora.
2. Desligue o conector eléctrico da lâmpada.
3. Separe o suporte e a lente rodando o primeiro no sentido contrário ao dos
ponteiros do relógio, até as patilhas do
suporte ficarem alinhadas com as
ranhuras da lente.
4. Retire a lâmpada puxando-a a direito para fora. 5. Coloque a nova lâmpada no suporte.
6. Volte a montar o suporte e a lente.
7. Ligue o conector eléctrico da lâmpada.
8. Reinstale o conjunto na luz na
carroçaria do veículo.
ONF078026

Manutenção
68
7

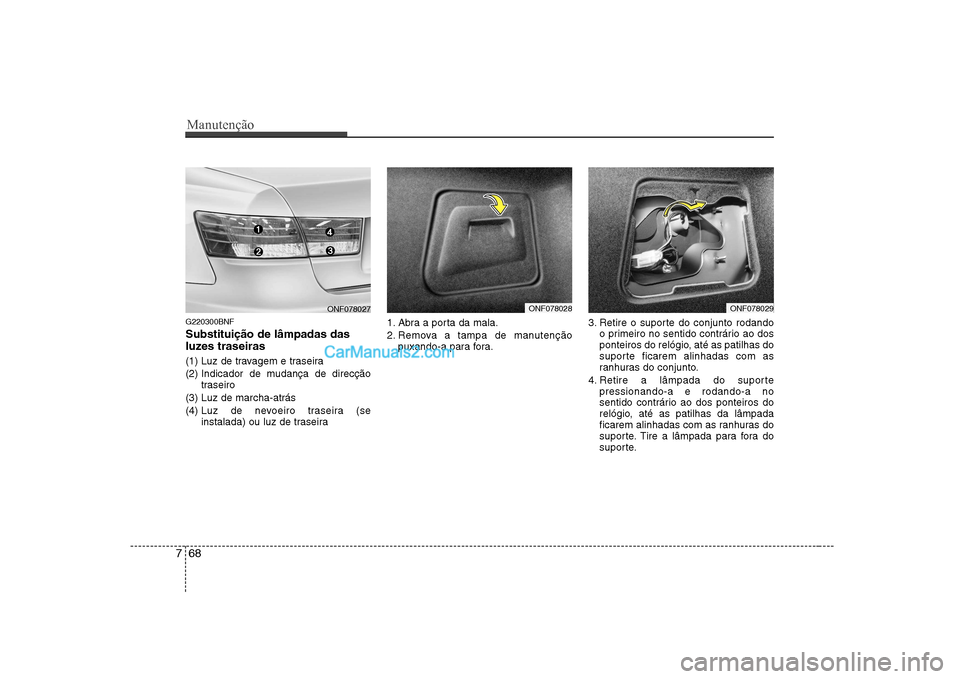

G220300BNF Substituição de lâmpadas das
luzes traseiras
(1) Luz de travagem e traseira
(2) Indicador de mudança de direcção
traseiro
(3) Luz de marcha-atrás(4) Luz de nevoeiro traseira (se
instalada) ou luz de traseira 1. Abra a porta da mala.
2. Remova a tampa de manutenção
puxando-a para fora. 3. Retire o suporte do conjunto rodando
o primeiro no sentido contrário ao dos
ponteiros do relógio, até as patilhas do
suporte ficarem alinhadas com as
ranhuras do conjunto.
4. Retire a lâmpada do suporte pressionando-a e rodando-a no
sentido contrário ao dos ponteiros do
relógio, até as patilhas da lâmpada
ficarem alinhadas com as ranhuras do
suporte. Tire a lâmpada para fora do
suporte.
ONF078027ONF078028ONF078029
