O que fazer em caso de emergência
6
6
F040101AFD

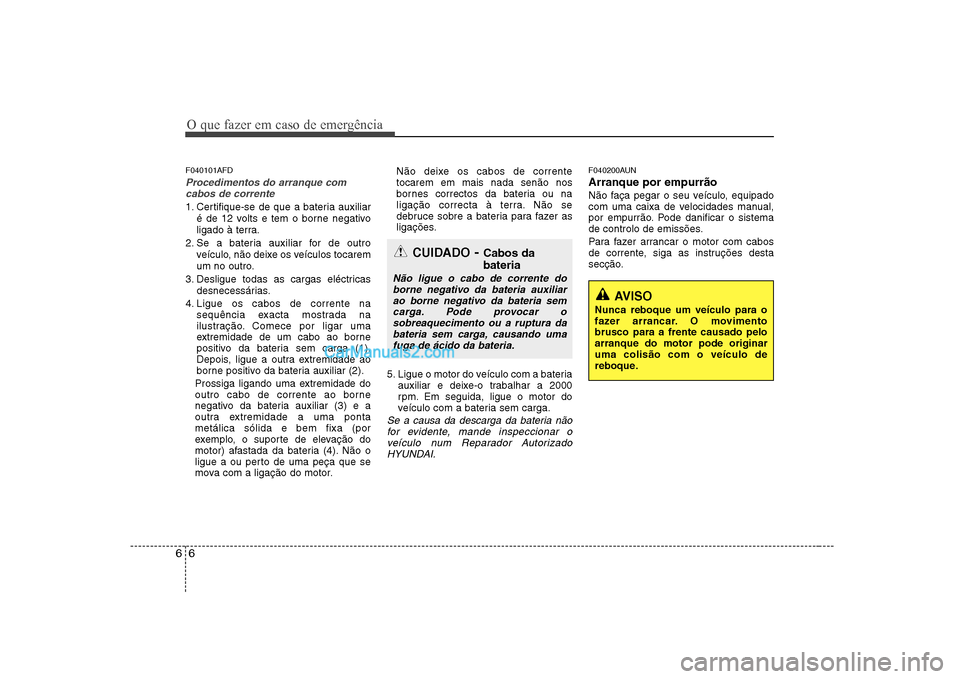

Procedimentos do arranque com
cabos de corrente
1. Certifique-se de que a bateria auxiliar
é de 12 volts e tem o borne negativo
ligado à terra.
2. Se a bateria auxiliar for de outro veículo, não deixe os veículos tocarem
um no outro.
3. Desligue todas as cargas eléctricas desnecessárias.
4. Ligue os cabos de corrente na sequência exacta mostrada na
ilustração. Comece por ligar uma
extremidade de um cabo ao borne
positivo da bateria sem carga (1).
Depois, ligue a outra extremidade ao
borne positivo da bateria auxiliar (2).
Prossiga ligando uma extremidade do
outro cabo de corrente ao borne
negativo da bateria auxiliar (3) e a
outra extremidade a uma pontametálica sólida e bem fixa (por
exemplo, o suporte de elevação do
motor) afastada da bateria (4). Não o
ligue a ou perto de uma peça que se
mova com a ligação do motor. Não deixe os cabos de correntetocarem em mais nada senão nos
bornes correctos da bateria ou na
ligação correcta à terra. Não se
debruce sobre a bateria para fazer as
ligações.
5. Ligue o motor do veículo com a bateria auxiliar e deixe-o trabalhar a 2000
rpm. Em seguida, ligue o motor do
veículo com a bateria sem carga.
Se a causa da descarga da bateria não
for evidente, mande inspeccionar o
veículo num Reparador AutorizadoHYUNDAI.
F040200AUN Arranque por empurrão
Não faça pegar o seu veículo, equipado
com uma caixa de velocidades manual,
por empurrão. Pode danificar o sistema
de controlo de emissões.
Para fazer arrancar o motor com cabos
de corrente, siga as instruções desta
secção.
CUIDADO - Cabos da bateria
Não ligue o cabo de corrente do
borne negativo da bateria auxiliar
ao borne negativo da bateria sem carga. Pode provocar osobreaquecimento ou a ruptura dabateria sem carga, causando uma
fuga de ácido da bateria.
AVISO
Nunca reboque um veículo para o
fazer arrancar. O movimentobrusco para a frente causado peloarranque do motor pode originaruma colisão com o veículo de
reboque.

67
O que fazer em caso de emergência

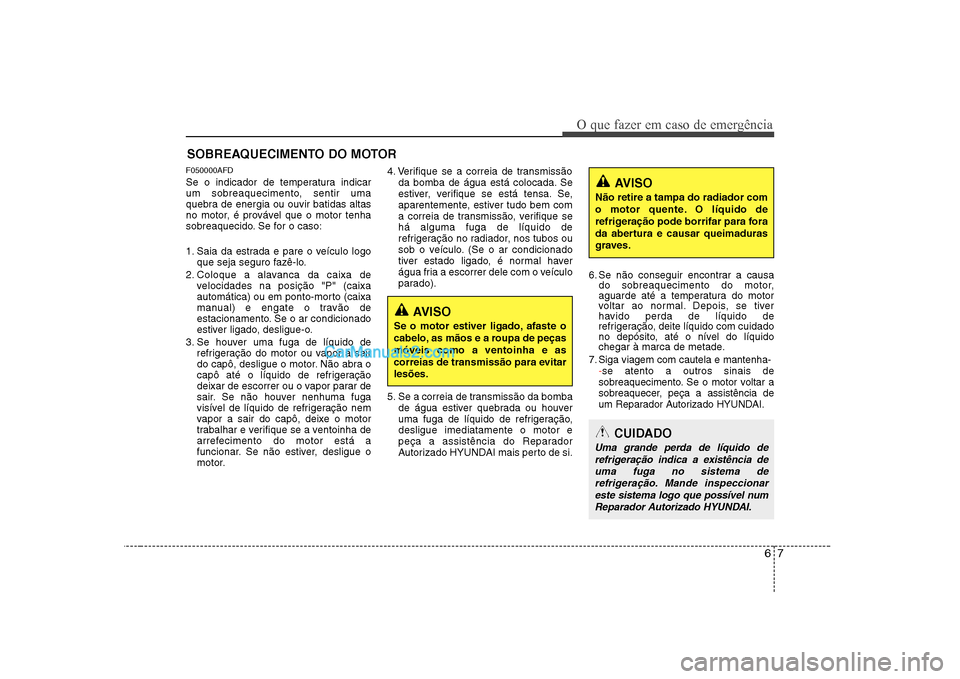

SOBREAQUECIMENTO DO MOTOR
F050000AFD
Se o indicador de temperatura indicar
um sobreaquecimento, sentir uma
quebra de energia ou ouvir batidas altas
no motor, é provável que o motor tenha
sobreaquecido. Se for o caso:
1. Saia da estrada e pare o veículo logo que seja seguro fazê-lo.
2. Coloque a alavanca da caixa de velocidades na posição "P" (caixa
automática) ou em ponto-morto (caixa
manual) e engate o travão de
estacionamento. Se o ar condicionado
estiver ligado, desligue-o.
3. Se houver uma fuga de líquido de refrigeração do motor ou vapor a sair
do capô, desligue o motor. Não abra o
capô até o líquido de refrigeração
deixar de escorrer ou o vapor parar de
sair. Se não houver nenhuma fuga
visível de líquido de refrigeração nem
vapor a sair do capô, deixe o motor
trabalhar e verifique se a ventoinha de
arrefecimento do motor está a
funcionar. Se não estiver, desligue o
motor. 4. Verifique se a correia de transmissão
da bomba de água está colocada. Se
estiver, verifique se está tensa. Se,
aparentemente, estiver tudo bem com
a correia de transmissão, verifique sehá alguma fuga de líquido de
refrigeração no radiador, nos tubos ou
sob o veículo. (Se o ar condicionado
tiver estado ligado, é normal haver
água fria a escorrer dele com o veículo
parado).
5. Se a correia de transmissão da bomba de água estiver quebrada ou houver
uma fuga de líquido de refrigeração,desligue imediatamente o motor e
peça a assistência do Reparador
Autorizado HYUNDAI mais perto de si. 6. Se não conseguir encontrar a causa
do sobreaquecimento do motor,
aguarde até a temperatura do motor
voltar ao normal. Depois, se tiver
havido perda de líquido de
refrigeração, deite líquido com cuidado
no depósito, até o nível do líquido
chegar à marca de metade.
7. Siga viagem com cautela e mantenha-
-se atento a outros sinais de
sobreaquecimento. Se o motor voltar a
sobreaquecer, peça a assistência de
um Reparador Autorizado HYUNDAI.
AVISO
Se o motor estiver ligado, afaste o
cabelo, as mãos e a roupa de peçasmóveis como a ventoinha e as
correias de transmissão para evitarlesões.
AVISO
Não retire a tampa do radiador com
o motor quente. O líquido de
refrigeração pode borrifar para fora
da abertura e causar queimaduras
graves.
CUIDADO
Uma grande perda de líquido de refrigeração indica a existência deuma fuga no sistema de refrigeração. Mande inspeccionareste sistema logo que possível numReparador Autorizado HYUNDAI.

O que fazer em caso de emergência
8
6

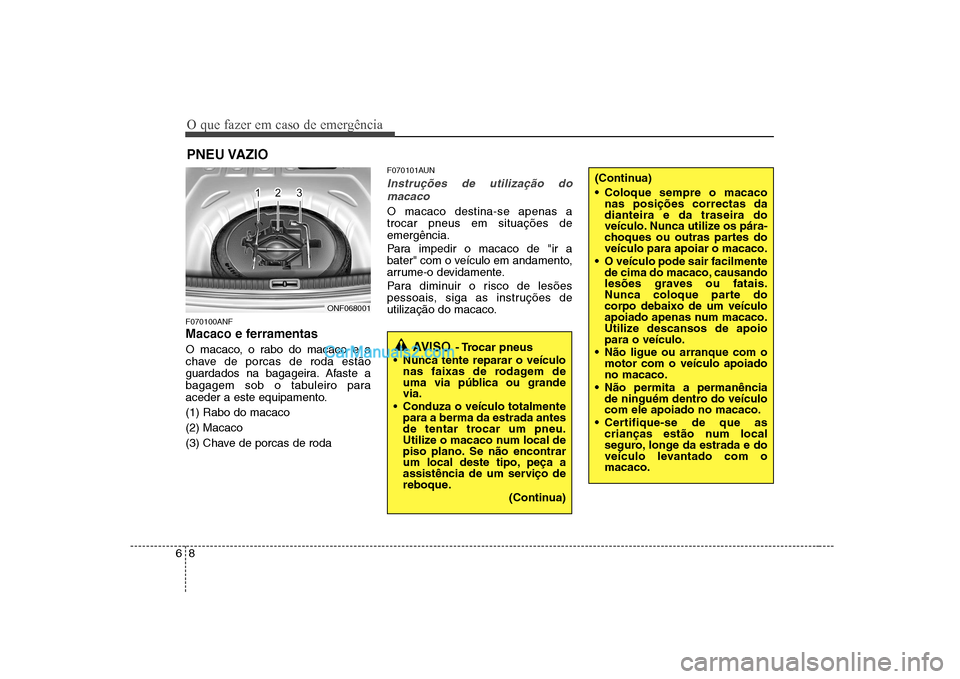

PNEU VAZIO
F070100ANF
Macaco e ferramentas
O macaco, o rabo do macaco e a
chave de porcas de roda estão
guardados na bagageira. Afaste a
bagagem sob o tabuleiro para
aceder a este equipamento. (1) Rabo do macaco(2) Macaco
(3) Chave de porcas de roda F070101AUN
Instruções de utilização do
macaco
O macaco destina-se apenas a trocar pneus em situações deemergência.
Para impedir o macaco de "ir a
bater" com o veículo em andamento,
arrume-o devidamente.
Para diminuir o risco de lesões
pessoais, siga as instruções de
utilização do macaco.
AVISO - Trocar pneus
Nunca tente reparar o veículo
nas faixas de rodagem de
uma via pública ou grandevia.
Conduza o veículo totalmentepara a berma da estrada antes
de tentar trocar um pneu.
Utilize o macaco num local de
piso plano. Se não encontrar
um local deste tipo, peça a
assistência de um serviço de
reboque.
(Continua)
(Continua)
Coloque sempre o macaconas posições correctas da dianteira e da traseira do
veículo. Nunca utilize os pára-
choques ou outras partes doveículo para apoiar o macaco.
O veículo pode sair facilmente de cima do macaco, causando
lesões graves ou fatais.
Nunca coloque parte docorpo debaixo de um veículo
apoiado apenas num macaco.
Utilize descansos de apoiopara o veículo.
Não ligue ou arranque com o motor com o veículo apoiadono macaco.
Não permita a permanência de ninguém dentro do veículocom ele apoiado no macaco.
Certifique-se de que as crianças estão num local
seguro, longe da estrada e do
veículo levantado com omacaco.
ONF068001

69
O que fazer em caso de emergência
F070200AFD

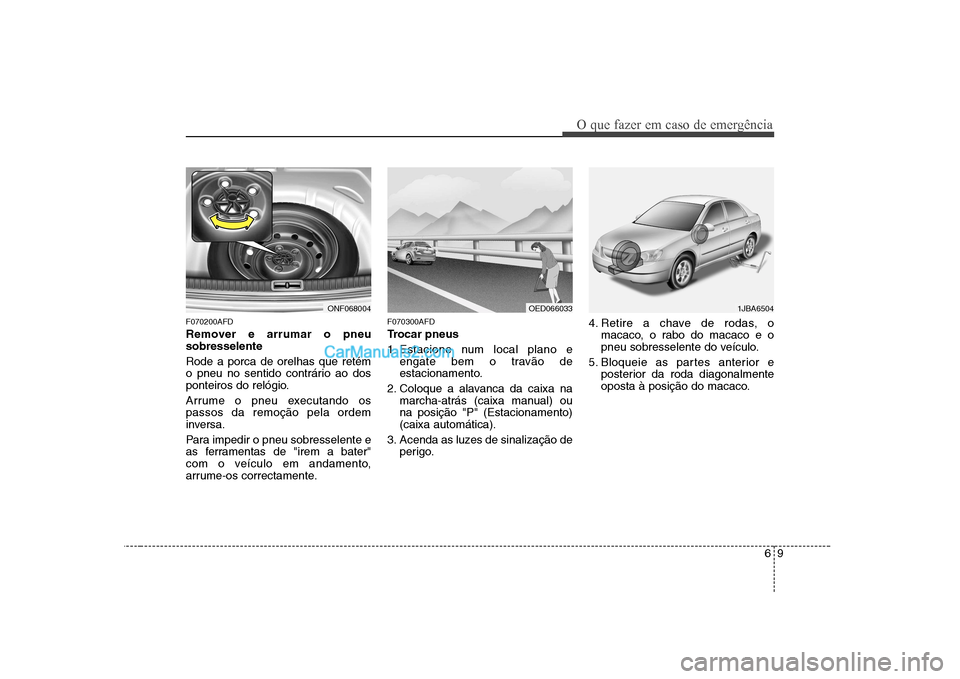

Remover e arrumar o pneu sobresselente Rode a porca de orelhas que retém
o pneu no sentido contrário ao dos
ponteiros do relógio.
Arrume o pneu executando os passos da remoção pela ordem
inversa.
Para impedir o pneu sobresselente e
as ferramentas de "irem a bater"
com o veículo em andamento,
arrume-os correctamente.F070300AFD
Trocar pneus
1. Estacione num local plano e
engate bem o travão de
estacionamento.
2. Coloque a alavanca da caixa na marcha-atrás (caixa manual) ouna posição "P" (Estacionamento)(caixa automática).
3. Acenda as luzes de sinalização de perigo. 4. Retire a chave de rodas, o
macaco, o rabo do macaco e o
pneu sobresselente do veículo.
5. Bloqueie as partes anterior e posterior da roda diagonalmente
oposta à posição do macaco.
OED066033ONF0680041JBA6504

O que fazer em caso de emergência
10
6

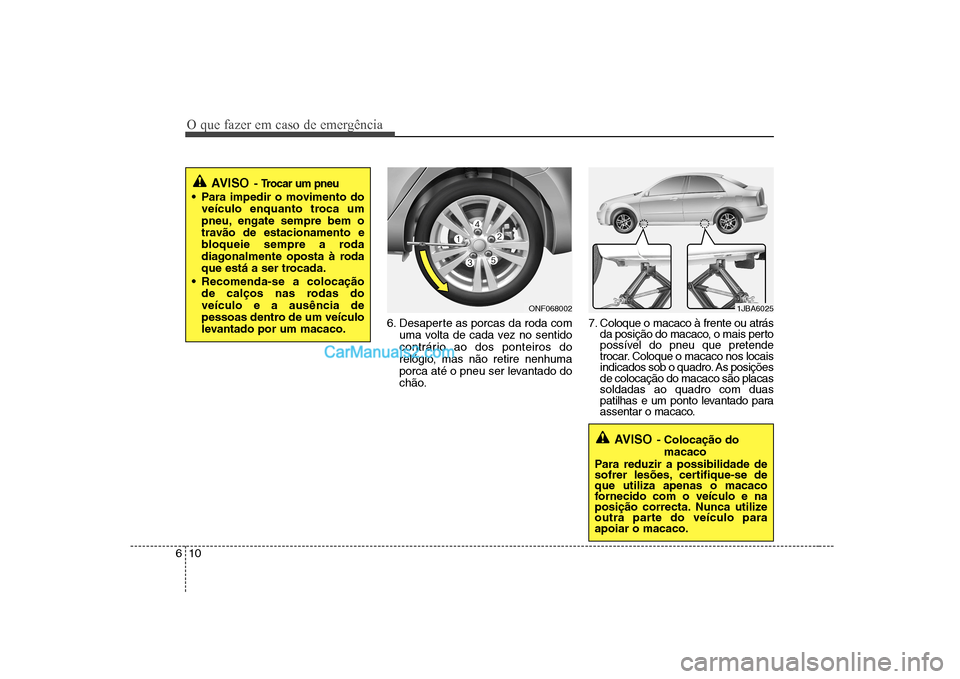

6. Desaperte as porcas da roda com
uma volta de cada vez no sentido
contrário ao dos ponteiros do
relógio, mas não retire nenhuma
porca até o pneu ser levantado do
chão. 7. Coloque o macaco à frente ou atrás
da posição do macaco, o mais perto
possível do pneu que pretende
trocar. Coloque o macaco nos locais
indicados sob o quadro. As posiçõesde colocação do macaco são placassoldadas ao quadro com duas
patilhas e um ponto levantado para
assentar o macaco.
AVISO - Trocar um pneu
Para impedir o movimento do
veículo enquanto troca um
pneu, engate sempre bem o
travão de estacionamento e
bloqueie sempre a roda
diagonalmente oposta à roda
que está a ser trocada.
Recomenda-se a colocação de calços nas rodas doveículo e a ausência de
pessoas dentro de um veículo
levantado por um macaco.
AVISO - Colocação do
macaco
Para reduzir a possibilidade de
sofrer lesões, certifique-se deque utiliza apenas o macaco
fornecido com o veículo e na
posição correcta. Nunca utilize
outra parte do veículo paraapoiar o macaco.
ONF0680021JBA6025

611
O que fazer em caso de emergência

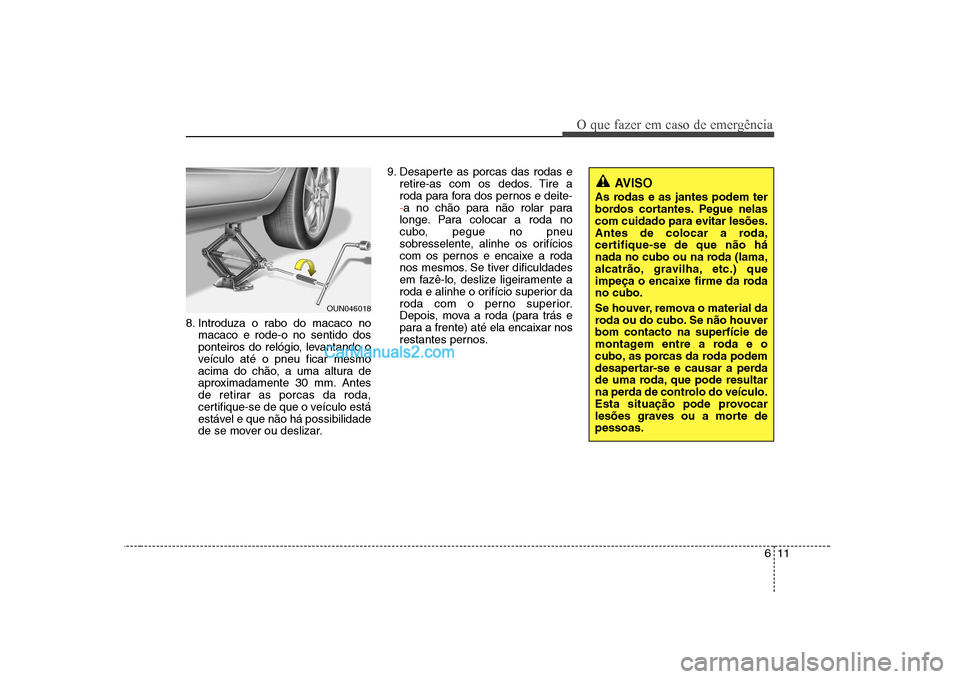

8. Introduza o rabo do macaco nomacaco e rode-o no sentido dos
ponteiros do relógio, levantando o
veículo até o pneu ficar mesmo
acima do chão, a uma altura de
aproximadamente 30 mm. Antes
de retirar as porcas da roda,
certifique-se de que o veículo está
estável e que não há possibilidade
de se mover ou deslizar. 9. Desaperte as porcas das rodas e
retire-as com os dedos. Tire a
roda para fora dos pernos e deite-
-a no chão para não rolar para
longe. Para colocar a roda no
cubo, pegue no pneu
sobresselente, alinhe os orifícios
com os pernos e encaixe a roda
nos mesmos. Se tiver dificuldades
em fazê-lo, deslize ligeiramente a
roda e alinhe o orifício superior da
roda com o perno superior.
Depois, mova a roda (para trás e
para a frente) até ela encaixar nos
restantes pernos.
OUN046018
AVISO
As rodas e as jantes podem ter
bordos cortantes. Pegue nelas
com cuidado para evitar lesões.
Antes de colocar a roda,
certifique-se de que não há
nada no cubo ou na roda (lama,
alcatrão, gravilha, etc.) que
impeça o encaixe firme da rodano cubo.
Se houver, remova o material da
roda ou do cubo. Se não houverbom contacto na superfície de
montagem entre a roda e o
cubo, as porcas da roda podem
desapertar-se e causar a perda
de uma roda, que pode resultar
na perda de controlo do veículo.
Esta situação pode provocar
lesões graves ou a morte depessoas.

O que fazer em caso de emergência
12
6

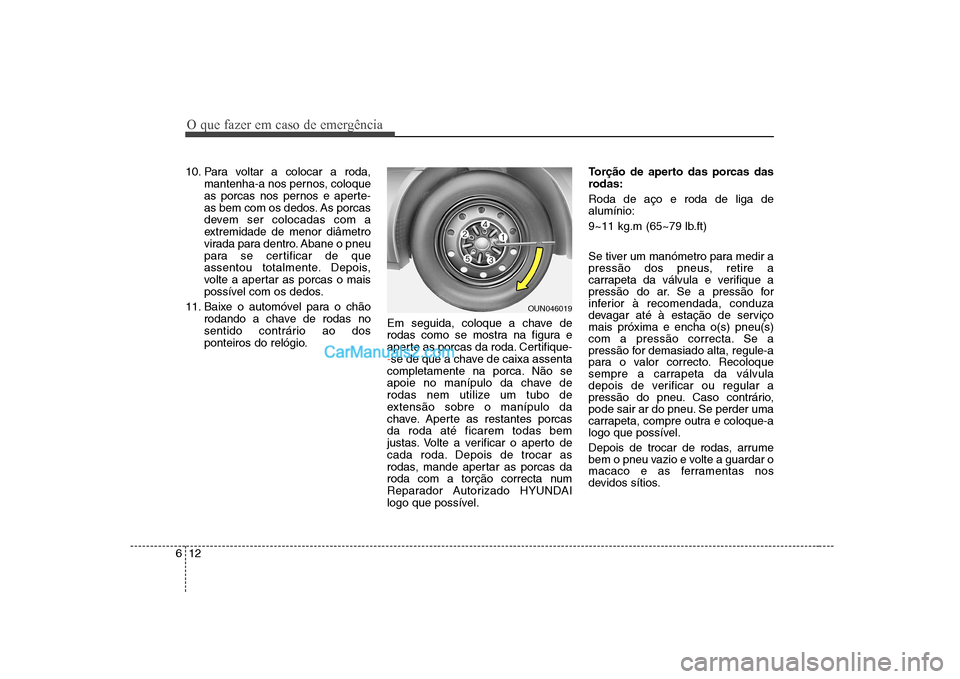

10. Para voltar a colocar a roda,
mantenha-a nos pernos, coloque
as porcas nos pernos e aperte-
as bem com os dedos. As porcas
devem ser colocadas com a
extremidade de menor diâmetro
virada para dentro. Abane o pneu
para se certificar de que
assentou totalmente. Depois,
volte a apertar as porcas o mais
possível com os dedos.
11. Baixe o automóvel para o chão rodando a chave de rodas no
sentido contrário ao dos
ponteiros do relógio. Em seguida, coloque a chave de
rodas como se mostra na figura e
aperte as porcas da roda. Certifique-
-se de que a chave de caixa assenta
completamente na porca. Não se
apoie no manípulo da chave de
rodas nem utilize um tubo de
extensão sobre o manípulo da
chave. Aperte as restantes porcasda roda até ficarem todas bem
justas. Volte a verificar o aperto de
cada roda. Depois de trocar as
rodas, mande apertar as porcas da
roda com a torção correcta num
Reparador Autorizado HYUNDAI
logo que possível. Torção de aperto das porcas das
rodas: Roda de aço e roda de liga de alumínio:
9~11 kg.m (65~79 lb.ft)
Se tiver um manómetro para medir a
pressão dos pneus, retire a
carrapeta da válvula e verifique a
pressão do ar. Se a pressão for
inferior à recomendada, conduza
devagar até à estação de serviçomais próxima e encha o(s) pneu(s)
com a pressão correcta. Se a
pressão for demasiado alta, regule-a
para o valor correcto. Recoloque
sempre a carrapeta da válvula
depois de verificar ou regular a
pressão do pneu. Caso contrário,
pode sair ar do pneu. Se perder uma
carrapeta, compre outra e coloque-a
logo que possível.
Depois de trocar de rodas, arrume
bem o pneu vazio e volte a guardar o
macaco e as ferramentas nos
devidos sítios.
OUN046019

613
O que fazer em caso de emergência

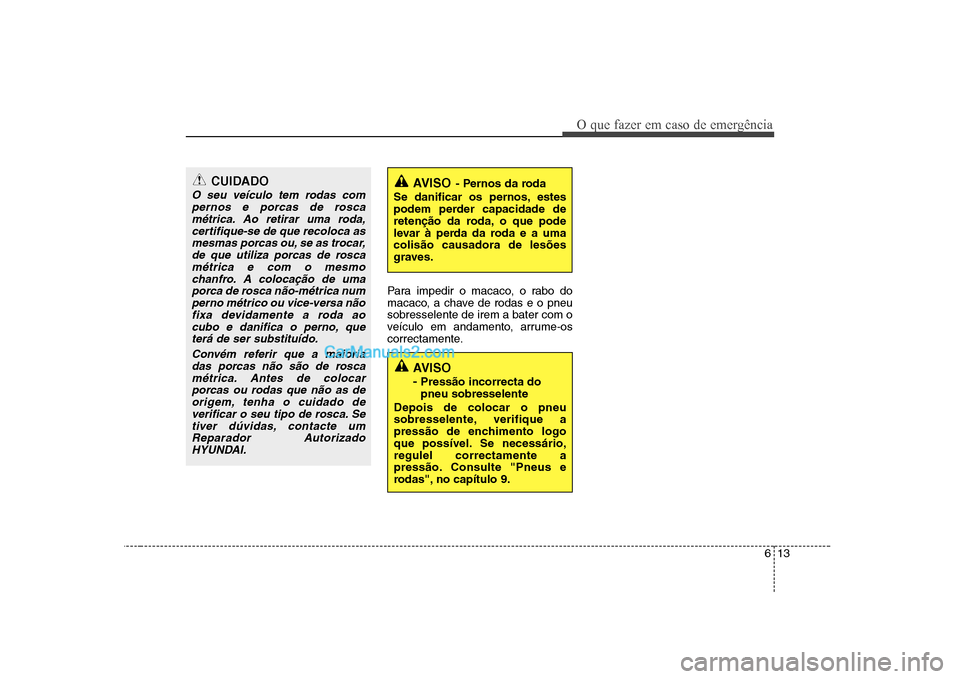

Para impedir o macaco, o rabo do
macaco, a chave de rodas e o pneusobresselente de irem a bater com o
veículo em andamento, arrume-os
correctamente.
CUIDADO
O seu veículo tem rodas compernos e porcas de rosca métrica. Ao retirar uma roda,certifique-se de que recoloca asmesmas porcas ou, se as trocar, de que utiliza porcas de roscamétrica e com o mesmochanfro. A colocação de uma porca de rosca não-métrica numperno métrico ou vice-versa nãofixa devidamente a roda ao cubo e danifica o perno, queterá de ser substituído.
Convém referir que a maioriadas porcas não são de roscamétrica. Antes de colocar porcas ou rodas que não as deorigem, tenha o cuidado deverificar o seu tipo de rosca. Setiver dúvidas, contacte um Reparador AutorizadoHYUNDAI.
AVISO - Pernos da roda
Se danificar os pernos, estes
podem perder capacidade de
retenção da roda, o que pode
levar à perda da roda e a umacolisão causadora de lesões
graves.
AVISO
- Pressão incorrecta do pneu sobresselente
Depois de colocar o pneu
sobresselente, verifique a
pressão de enchimento logo
que possível. Se necessário,regulel correctamente a
pressão. Consulte "Pneus e
rodas", no capítulo 9.
