2008 Hyundai Sonata Manual do proprietário (in Portuguese)

Conduzir o veículo
52
5

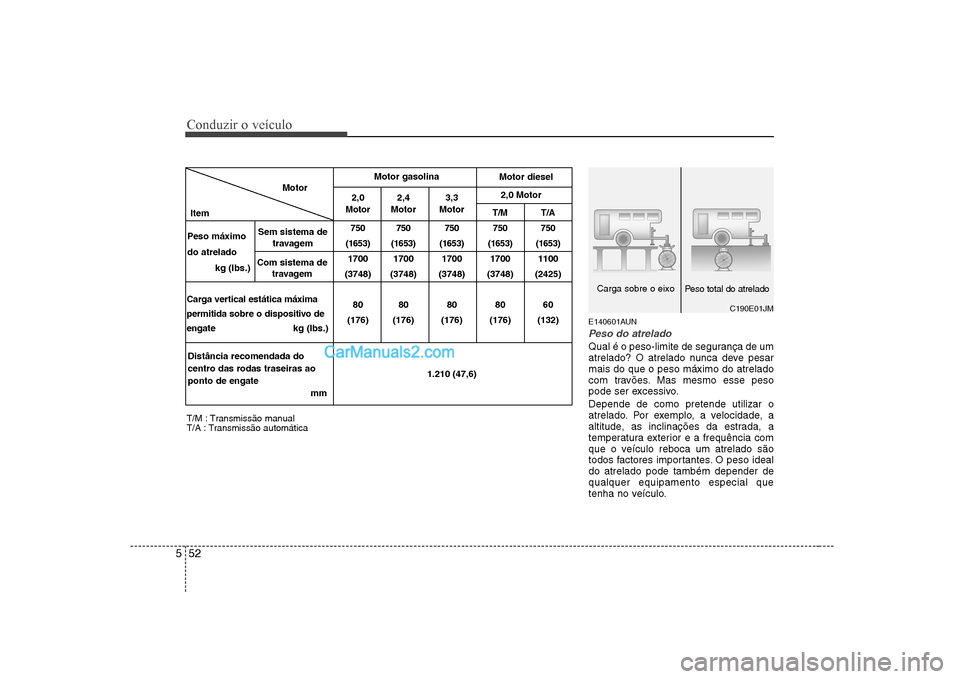

E140601AUN
Peso do atrelado
Qual é o peso-limite de segurança de um
atrelado? O atrelado nunca deve pesarmais do que o peso máximo do atrelado
com travões. Mas mesmo esse peso
pode ser excessivo. Depende de como pretende utilizar o
atrelado. Por exemplo, a velocidade, a
altitude, as inclinações da estrada, a
temperatura exterior e a frequência com
que o veículo reboca um atrelado são
todos factores importantes. O peso idealdo atrelado pode também depender dequalquer equipamento especial que
tenha no veículo.
T/M : Transmissão manual
T/A : Transmissão automática
C190E01JM
Carga sobre o eixo
Peso total do atrelado
Motor
2,0 2,4 3,3 2,0 Motor
Item
MotorMotor MotorT/M T/A
750 750 750 750 750
(1653) (1653) (1653) (1653) (1653) 1700 1700 1700 1700 1100
(3748) (3748) (3748) (3748) (2425)
80 80 80 80 60
(176) (176) (176) (176) (132)
1.210 (47,6)
Motor gasolina Motor diesel
Peso máximo do atrelado kg (lbs.) Sem sistema de
travagem
Com sistema de travagem
Carga vertical estática máxima
permitida sobre o dispositivo de
engate kg (lbs.)
Distância recomendada do
centro das rodas traseiras aoponto de engate mm

553
Conduzir o veículo

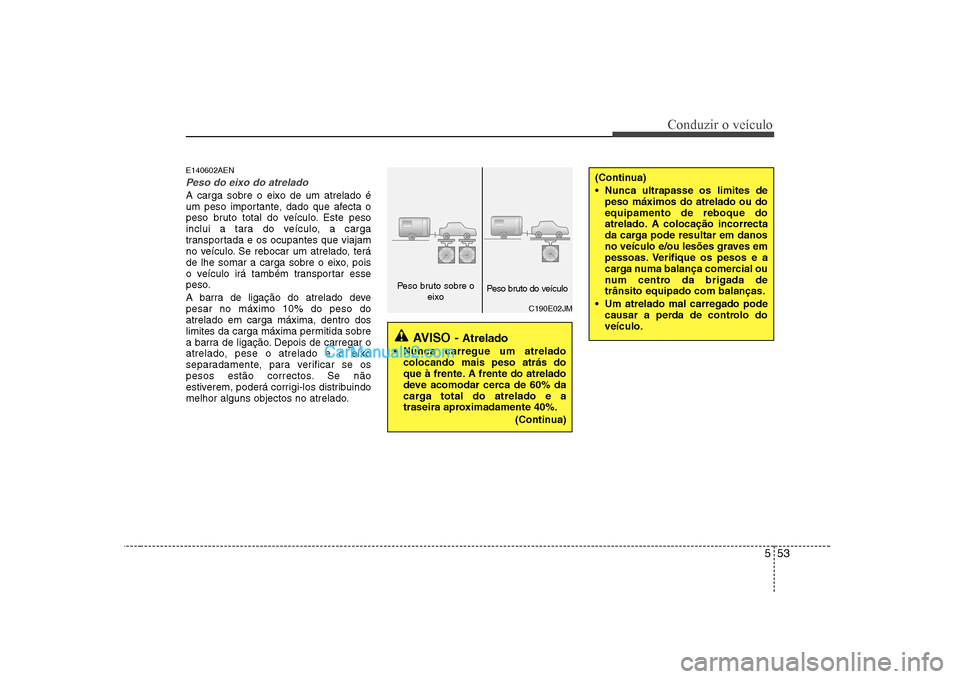

E140602AEN
Peso do eixo do atrelado
A carga sobre o eixo de um atrelado é
um peso importante, dado que afecta o
peso bruto total do veículo. Este peso
inclui a tara do veículo, a carga
transportada e os ocupantes que viajam
no veículo. Se rebocar um atrelado, terá
de lhe somar a carga sobre o eixo, pois
o veículo irá também transportar esse
peso.
A barra de ligação do atrelado deve pesar no máximo 10% do peso doatrelado em carga máxima, dentro dos
limites da carga máxima permitida sobre
a barra de ligação. Depois de carregar o
atrelado, pese o atrelado e o eixo
separadamente, para verificar se os
pesos estão correctos. Se não
estiverem, poderá corrigi-los distribuindo
melhor alguns objectos no atrelado.
AVISO - Atrelado
Nunca carregue um atrelado colocando mais peso atrás do
que à frente. A frente do atrelado
deve acomodar cerca de 60% da
carga total do atrelado e a
traseira aproximadamente 40%.
(Continua)
C190E02JM
Peso bruto sobre oeixo Peso bruto do veículo
(Continua)
Nunca ultrapasse os limites de
peso máximos do atrelado ou do equipamento de reboque do
atrelado. A colocação incorrecta
da carga pode resultar em danos
no veículo e/ou lesões graves em
pessoas. Verifique os pesos e a
carga numa balança comercial ou
num centro da brigada detrânsito equipado com balanças.
Um atrelado mal carregado pode causar a perda de controlo doveículo.

Conduzir o veículo
54
5

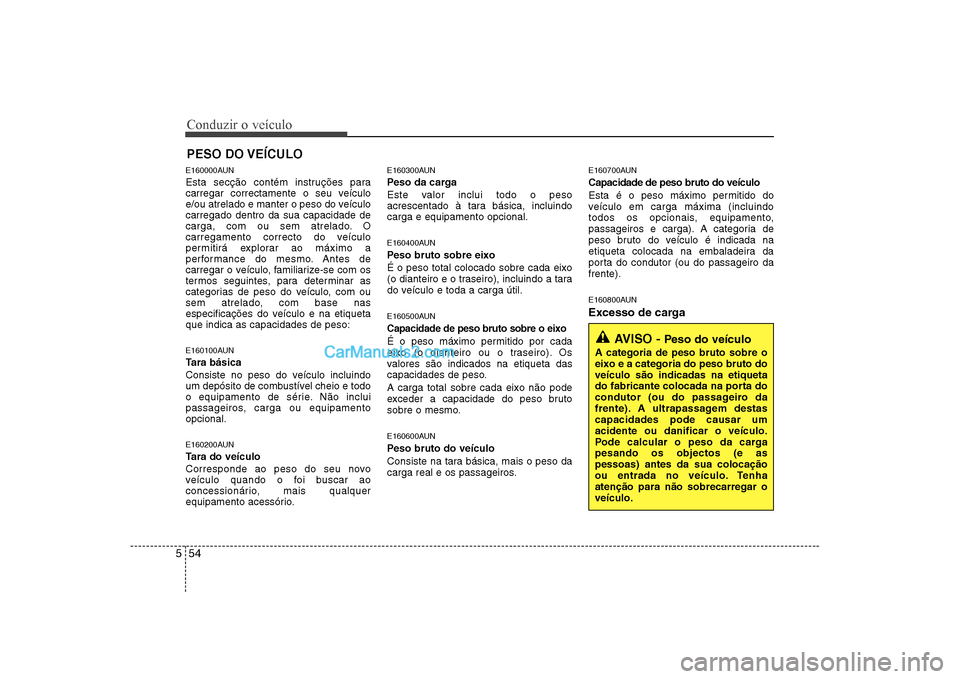

E160000AUN
Esta secção contém instruções para
carregar correctamente o seu veículo
e/ou atrelado e manter o peso do veículocarregado dentro da sua capacidade de
carga, com ou sem atrelado. O
carregamento correcto do veículo
permitirá explorar ao máximo a
performance do mesmo. Antes de
carregar o veículo, familiarize-se com os
termos seguintes, para determinar as
categorias de peso do veículo, com ou
sem atrelado, com base nas
especificações do veículo e na etiquetaque indica as capacidades de peso:
E160100AUN
Tara básica
Consiste no peso do veículo incluindo
um depósito de combustível cheio e todo
o equipamento de série. Não inclui
passageiros, carga ou equipamentoopcional.
E160200AUN
Tara do veículo
Corresponde ao peso do seu novo
veículo quando o foi buscar ao
concessionário, mais qualquer
equipamento acessório. E160300AUN
Peso da carga
Este valor inclui todo o peso
acrescentado à tara básica, incluindocarga e equipamento opcional.
E160400AUN
Peso bruto sobre eixoÉ o peso total colocado sobre cada eixo
(o dianteiro e o traseiro), incluindo a tara
do veículo e toda a carga útil.
E160500AUN
Capacidade de peso bruto sobre o eixo
É o peso máximo permitido por cada
eixo (o dianteiro ou o traseiro). Os
valores são indicados na etiqueta das
capacidades de peso. A carga total sobre cada eixo não pode
exceder a capacidade do peso bruto
sobre o mesmo.
E160600AUN
Peso bruto do veículo
Consiste na tara básica, mais o peso da
carga real e os passageiros.
E160700AUN Capacidade de peso bruto do veículo
Esta é o peso máximo permitido do
veículo em carga máxima (incluindo
todos os opcionais, equipamento,
passageiros e carga). A categoria de
peso bruto do veículo é indicada na
etiqueta colocada na embaladeira da
porta do condutor (ou do passageiro dafrente).
E160800AUN
Excesso de carga
PESO DO VEÍCULO AVISO -
Peso do veículo
A categoria de peso bruto sobre o eixo e a categoria do peso bruto doveículo são indicadas na etiqueta
do fabricante colocada na porta do
condutor (ou do passageiro da
frente). A ultrapassagem destascapacidades pode causar umacidente ou danificar o veículo.
Pode calcular o peso da cargapesando os objectos (e aspessoas) antes da sua colocação
ou entrada no veículo. Tenhaatenção para não sobrecarregar oveículo.

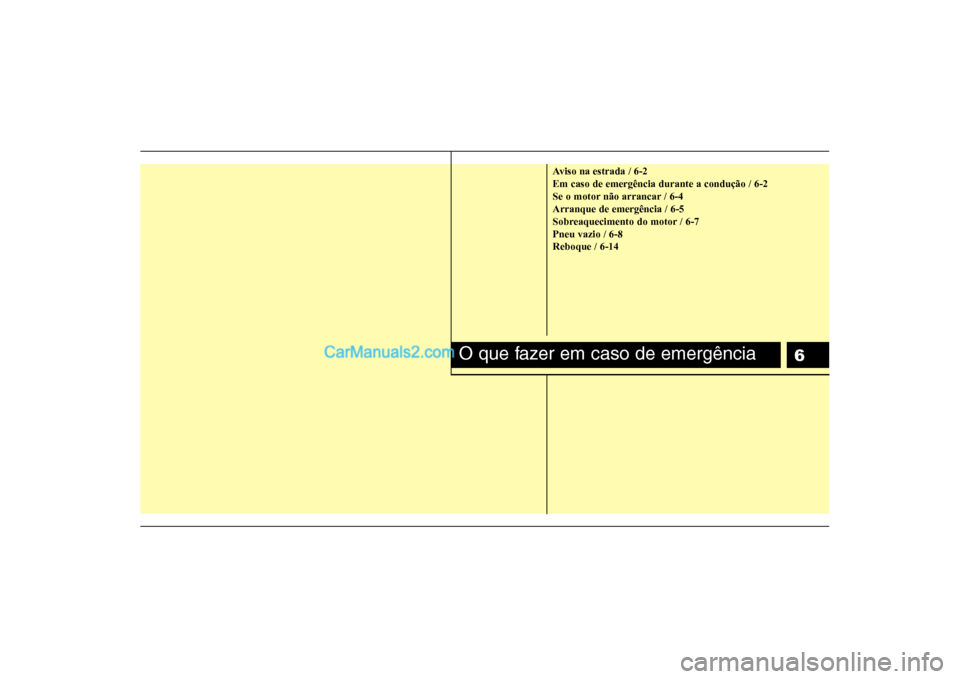

6
Aviso na estrada / 6-2 Em caso de emergência durante a condução / 6-2
Se o motor não arrancar / 6-4Arranque de emergência / 6-5
Sobreaquecimento do motor / 6-7Pneu vazio / 6-8Reboque / 6-14
O que fazer em caso de emergência

O que fazer em caso de emergência
2
6

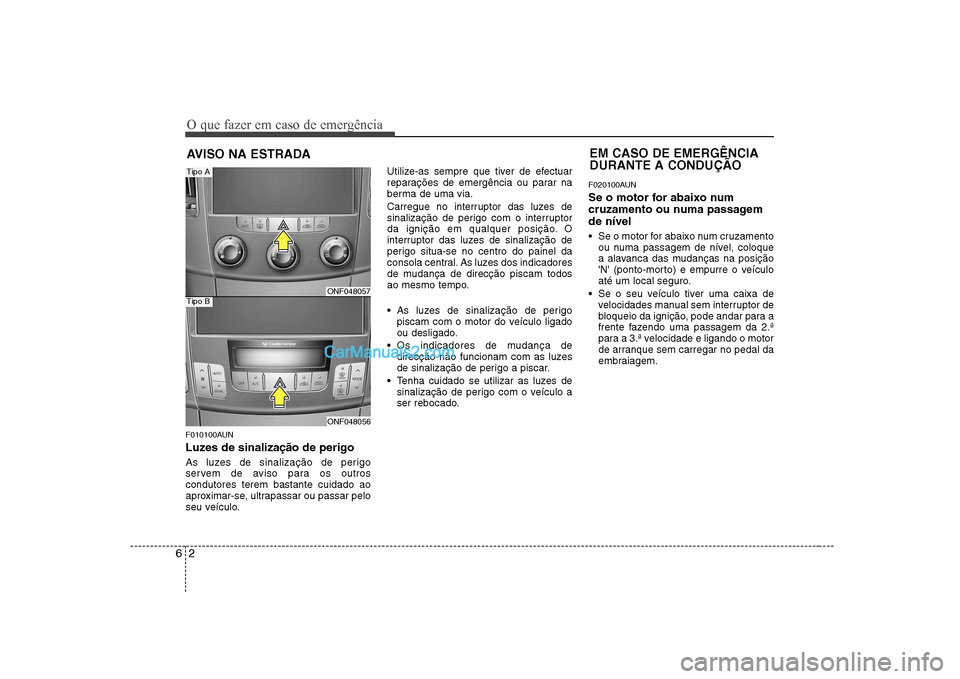

AVISO NA ESTRADA
F010100AUN
Luzes de sinalização de perigo
As luzes de sinalização de perigo
servem de aviso para os outroscondutores terem bastante cuidado ao
aproximar-se, ultrapassar ou passar pelo
seu veículo. Utilize-as sempre que tiver de efectuar
reparações de emergência ou parar na
berma de uma via.
Carregue no interruptor das luzes de
sinalização de perigo com o interruptor
da ignição em qualquer posição. O
interruptor das luzes de sinalização de
perigo situa-se no centro do painel da
consola central. As luzes dos indicadores
de mudança de direcção piscam todos
ao mesmo tempo.
As luzes de sinalização de perigo
piscam com o motor do veículo ligado
ou desligado.
Os indicadores de mudança de direcção não funcionam com as luzes
de sinalização de perigo a piscar.
Tenha cuidado se utilizar as luzes de sinalização de perigo com o veículo a
ser rebocado. F020100AUN
Se o motor for abaixo num
cruzamento ou numa passagemde nível
Se o motor for abaixo num cruzamento
ou numa passagem de nível, coloque
a alavanca das mudanças na posição
'N' (ponto-morto) e empurre o veículo
até um local seguro.
Se o seu veículo tiver uma caixa de velocidades manual sem interruptor de
bloqueio da ignição, pode andar para a
frente fazendo uma passagem da 2.ª
para a 3.ª velocidade e ligando o motor
de arranque sem carregar no pedal da
embraiagem.
EM CASO DE EMERGÊNCIA DURANTE A CONDUÇÃO
ONF048057
ONF048056
Tipo A
Tipo B

63
O que fazer em caso de emergência

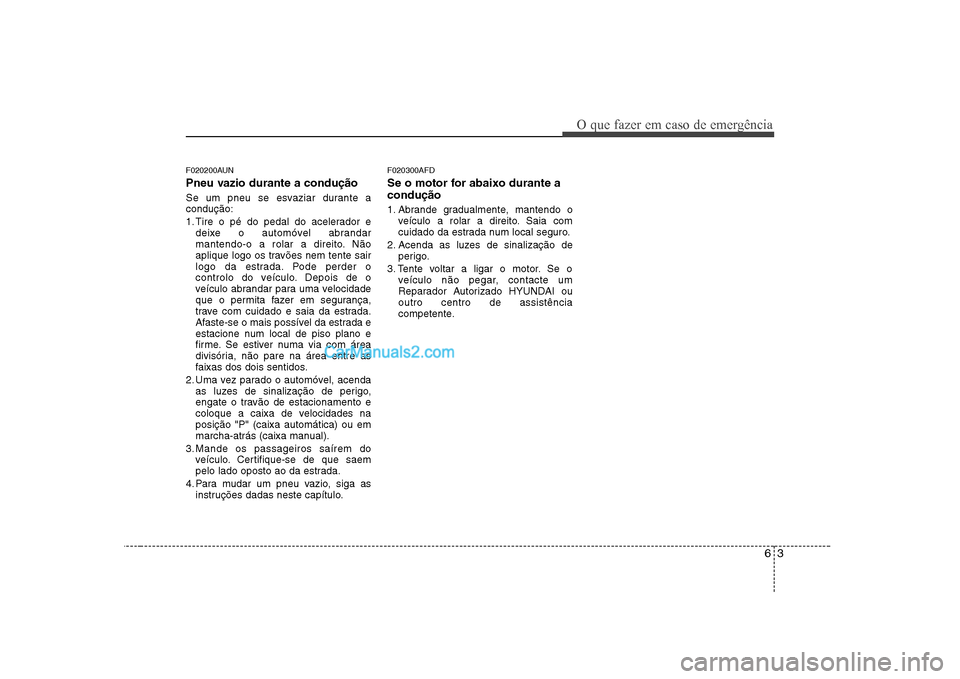

F020200AUN
Pneu vazio durante a condução
Se um pneu se esvaziar durante a condução:
1. Tire o pé do pedal do acelerador edeixe o automóvel abrandar
mantendo-o a rolar a direito. Não
aplique logo os travões nem tente sair
logo da estrada. Pode perder o
controlo do veículo. Depois de o
veículo abrandar para uma velocidade
que o permita fazer em segurança,
trave com cuidado e saia da estrada.
Afaste-se o mais possível da estrada e
estacione num local de piso plano e
firme. Se estiver numa via com área
divisória, não pare na área entre as
faixas dos dois sentidos.
2. Uma vez parado o automóvel, acenda as luzes de sinalização de perigo,
engate o travão de estacionamento e
coloque a caixa de velocidades naposição "P" (caixa automática) ou em
marcha-atrás (caixa manual).
3. Mande os passageiros saírem do veículo. Certifique-se de que saem
pelo lado oposto ao da estrada.
4. Para mudar um pneu vazio, siga as instruções dadas neste capítulo. F020300AFD
Se o motor for abaixo durante a condução
1. Abrande gradualmente, mantendo o
veículo a rolar a direito. Saia com
cuidado da estrada num local seguro.
2. Acenda as luzes de sinalização de perigo.
3. Tente voltar a ligar o motor. Se o veículo não pegar, contacte um
Reparador Autorizado HYUNDAI ououtro centro de assistência
competente.

O que fazer em caso de emergência
4
6

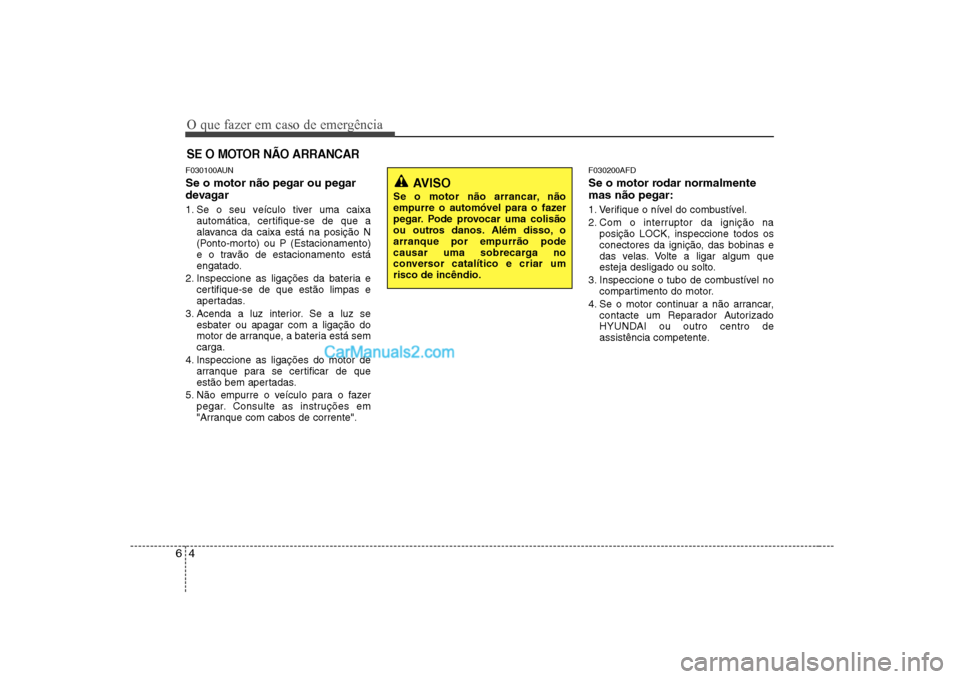

SE O MOTOR NÃO ARRANCAR
F030100AUN Se o motor não pegar ou pegar
devagar
1. Se o seu veículo tiver uma caixa
automática, certifique-se de que a
alavanca da caixa está na posição N
(Ponto-morto) ou P (Estacionamento)
e o travão de estacionamento está
engatado.
2. Inspeccione as ligações da bateria e certifique-se de que estão limpas e
apertadas.
3. Acenda a luz interior. Se a luz se esbater ou apagar com a ligação do
motor de arranque, a bateria está semcarga.
4. Inspeccione as ligações do motor de arranque para se certificar de que
estão bem apertadas.
5. Não empurre o veículo para o fazer pegar. Consulte as instruções em
"Arranque com cabos de corrente". F030200AFD
Se o motor rodar normalmente mas não pegar:
1. Verifique o nível do combustível.
2. Com o interruptor da ignição na
posição LOCK, inspeccione todos os
conectores da ignição, das bobinas e
das velas. Volte a ligar algum que
esteja desligado ou solto.
3. Inspeccione o tubo de combustível no compartimento do motor.
4. Se o motor continuar a não arrancar, contacte um Reparador Autorizado
HYUNDAI ou outro centro de
assistência competente.
AVISO
Se o motor não arrancar, não
empurre o automóvel para o fazer
pegar. Pode provocar uma colisão
ou outros danos. Além disso, oarranque por empurrão pode
causar uma sobrecarga no
conversor catalítico e criar umrisco de incêndio.

65
O que fazer em caso de emergência

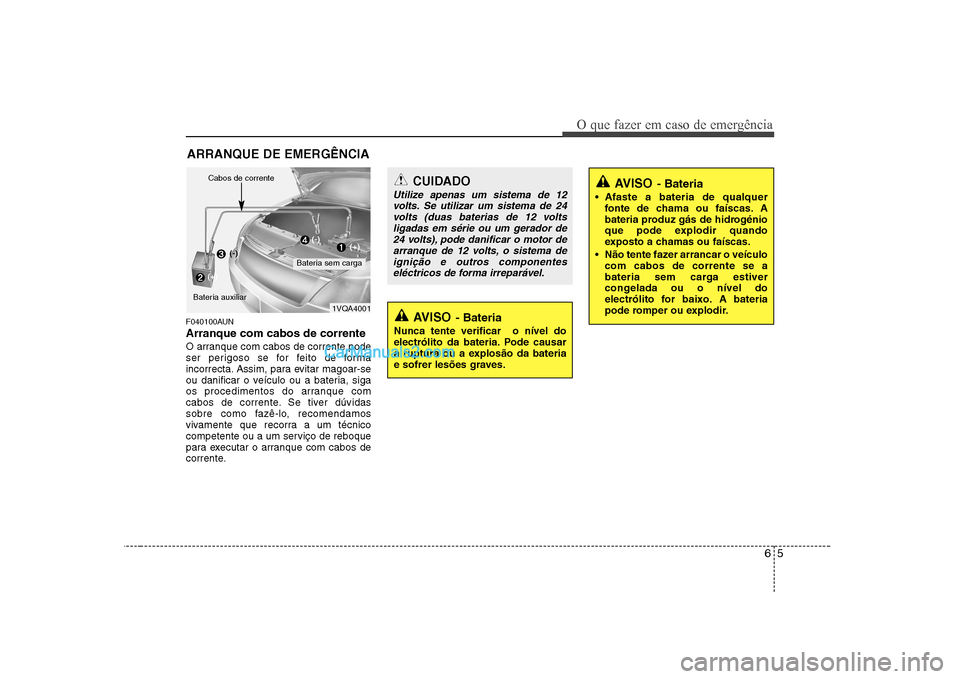

ARRANQUE DE EMERGÊNCIA
F040100AUN Arranque com cabos de corrente
O arranque com cabos de corrente pode
ser perigoso se for feito de forma
incorrecta. Assim, para evitar magoar-se
ou danificar o veículo ou a bateria, siga
os procedimentos do arranque com
cabos de corrente. Se tiver dúvidas
sobre como fazê-lo, recomendamos
vivamente que recorra a um técnico
competente ou a um serviço de reboque
para executar o arranque com cabos de
corrente.
CUIDADO
Utilize apenas um sistema de 12 volts. Se utilizar um sistema de 24 volts (duas baterias de 12 voltsligadas em série ou um gerador de
24 volts), pode danificar o motor dearranque de 12 volts, o sistema deignição e outros componentes eléctricos de forma irreparável.AVISO - Bateria
Afaste a bateria de qualquer
fonte de chama ou faíscas. A
bateria produz gás de hidrogénio
que pode explodir quando
exposto a chamas ou faíscas.
Não tente fazer arrancar o veículocom cabos de corrente se a
bateria sem carga estiver
congelada ou o nível do
electrólito for baixo. A bateria
pode romper ou explodir.
AVISO - Bateria
Nunca tente verificar o nível do
electrólito da bateria. Pode causar
a ruptura ou a explosão da bateria
e sofrer lesões graves.1VQA4001
Bateria sem carga
Cabos de corrente
Bateria auxiliar(-)
(+)
(+)(-)
