Manutenção

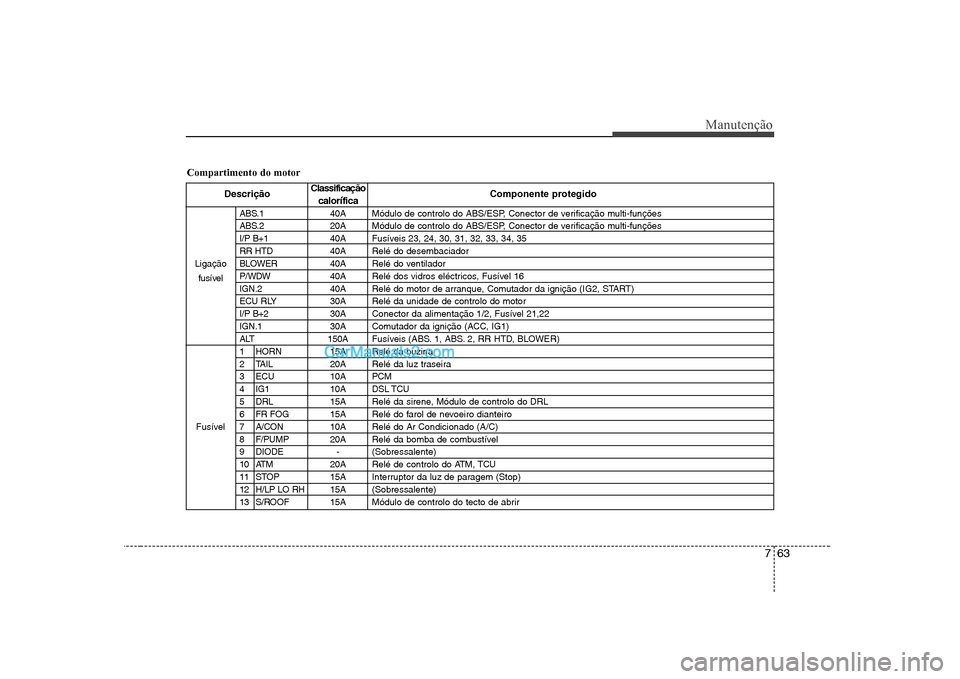

Compartimento do motor
DescriçãoClassificação
Componente protegido
calorífica
ABS.1 40A Módulo de controlo do ABS/ESP, Conector de verificação multi-funções
ABS.2 20A Módulo de controlo do ABS/ESP, Conector de verificação multi-funções
I/P B+1 40A Fusíveis 23, 24, 30, 31, 32, 33, 34, 35
RR HTD 40A Relé do desembaciador
BLOWER 40A Relé do ventilador
P/WDW 40A Relé dos vidros eléctricos, Fusível 16
IGN.2 40A Relé do motor de arranque, Comutador da ignição (IG2, START)
ECU RLY 30A Relé da unidade de controlo do motor
I/P B+2 30A Conector da alimentação 1/2, Fusível 21,22
IGN.1 30A Com utador da ignição (ACC, IG1)
ALT 150A Fusíveis (ABS. 1, ABS. 2, RR HTD, BLOWER)
1 HORN 15A Relé da buzina
2 TAIL 20A Relé da luz traseira
3 ECU 10A PCM
4 IG1 10A DSL TCU
5 DRL 15A Relé da sirene, Módulo de controlo do DRL
6 FR FOG 15A Relé do farol de nevoeiro dianteiro
Fusível 7 A/CON 10A Relé do Ar Condicionado (A/C)
8 F/PUMP 20A Relé da bomba de combustível
9 DIODE - (Sobressalente)
10 ATM 20A Relé de controlo do ATM, TCU
11 STOP 15A Interruptor da luz de paragem (Stop)
12 H/LP LO RH 15A (Sobressalente)
13 S/ROOF 15A Módulo de controlo do tecto de abrir
Ligação
fusível
