2008 Hyundai Sonata ABS

Introdução
6
1
SÍMBOLOS DO COMBINADO DE INSTRUMENTOS
Luz de aviso para colocação de
cintos de segurança
Indicador das luzes de estrada(máximos)
Indicador de mudança dedirecção
Indicador de luzes de nevoeiro
dianteiras (se instaladas)
Luz de aviso do ABS (se instalado)
Luz de aviso do travão de
estacionamento e óleo dos travões
Luz de aviso da pressão do óleo do motor
Indicador do ESP (se instalado)
Indicador de desactivação do ESP (se instalado) Indicador de avaria (se instalado)
Luz de aviso de airbag (se instalado)
Indicador da velocidade de
cruzeiro (se instalado)
Indicador de velocidade de
cruzeiro definida (se instalado)
Indicador do imobilizador(se instalado)
Luz de aviso de baixo nível de
combustível Indicador de aquecimento do
motor (só veículos Diesel)
Luz de aviso do filtro de
combustível (só veículos Diesel) * Para uma explicação mais
pormenorizada, consulte “Combinado
de instrumentos”, no capítulo 4.
Luz de aviso do sistema de carga
Luz de aviso de baixo nível do
líquido de lavagem do pára-brisas(se instalado)
A050000ANF
Luz avisadora de porta mal
fechada
Indicador de luzes de nevoeiro
traseiro (se instaladas) Indicador de desactiva
ção de
airbag do passageiro de frente(se instalado)
Luz avisadora da tampa
bagageira aberta
Indicador do sistema AGCS (se instalado)
AGCS

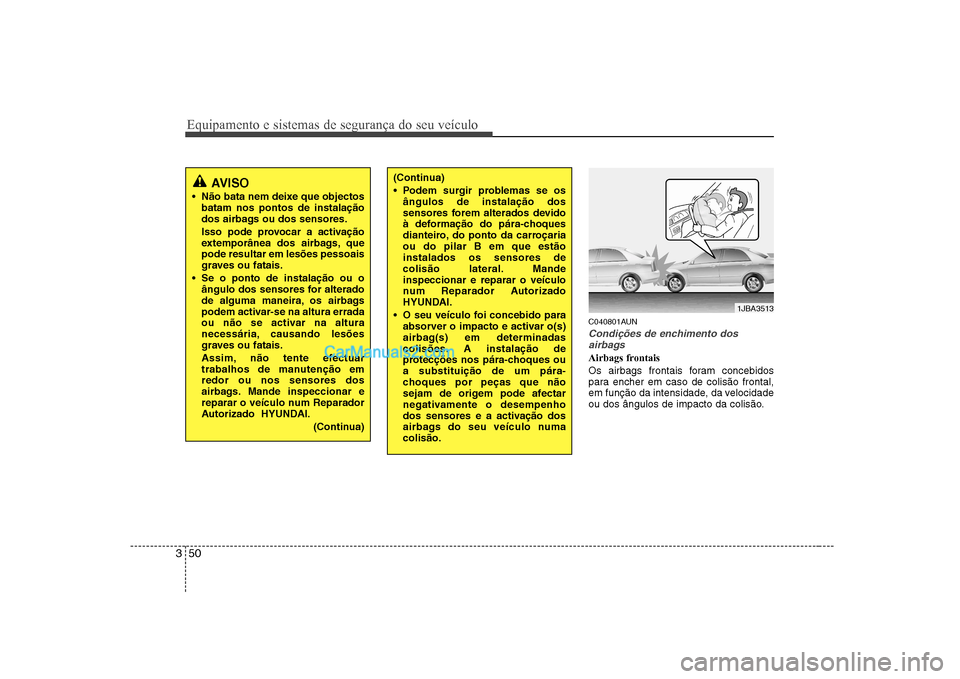

Equipamento e sistemas de segurança do seu veículo
50
3
C040801AUN
Condições de enchimento dos
airbags
Airbags frontais
Os airbags frontais foram concebidos
para encher em caso de colisão frontal,
em função da intensidade, da velocidade
ou dos ângulos de impacto da colisão.
AVISO
Não bata nem deixe que objectos batam nos pontos de instalação
dos airbags ou dos sensores.
Isso pode provocar a activação
extemporânea dos airbags, quepode resultar em lesões pessoais
graves ou fatais.
Se o ponto de instalação ou o ângulo dos sensores for alterado
de alguma maneira, os airbags
podem activar-se na altura errada
ou não se activar na altura
necessária, causando lesões
graves ou fatais.
Assim, não tente efectuar
trabalhos de manutenção emredor ou nos sensores dos
airbags. Mande inspeccionar e
reparar o veículo num Reparador
Autorizado HYUNDAI.
(Continua)(Continua)
Podem surgir problemas se osângulos de instalação dos
sensores forem alterados devido
à deformação do pára-choques
dianteiro, do ponto da carroçariaou do pilar B em que estãoinstalados os sensores de
colisão lateral. Mandeinspeccionar e reparar o veículo
num Reparador Autorizado
HYUNDAI.
O seu veículo foi concebido para absorver o impacto e activar o(s)
airbag(s) em determinadas
colisões. A instalação de
protecções nos pára-choques oua substituição de um pára-
choques por peças que não
sejam de origem pode afectar
negativamente o desempenho
dos sensores e a activação dos
airbags do seu veículo numacolisão.
1JBA3513

441
Equipamento e sistemas do seu veículo
D150302AFD
Luz de aviso dos airbags(se instalados)
Esta luz de aviso acende-se cerca de 6 segundos com a ligação da ignição
(interruptor na posição “ON”). Esta luz também se acende se o sistema
SRS não estiver a funcionar
correctamente. Se a luz de aviso “airbag”
não se acender, continuar acesa para ládos cerca de 6 segundos predefinidosdepois da ligação da ignição ou do
arranque do motor ou se acender
durante a condução, mande
inspeccionar o sistema SRS num
Reparador Autorizado HYUNDAI. D150335AFD
Indicador de desactivação
“OFF” do airbag frontal do passageiro (se instalado)
O indicador de desactivação “OFF” do airbag frontal do passageiro acende-secerca de 4 segundos após a ligação da
ignição (interruptor na posição “ON”). Este indicador acende-se também se o
interruptor de activação/desactivação(“ON/OFF”) do airbag frontal do
passageiro for colocado na posição
“OFF” e apaga-se se o interruptor de
activação/desactivação for colocado naposição “ON”. D150303AFD
Luz de aviso do sistema
antibloqueio das rodas nastravagens (ABS)
(se instalado)
Esta luz acende-se com o interruptor da
ignição na posição “ON” e apaga-seapós cerca de 3 segundos se o sistema
estiver a funcionar normalmente.
Se a luz de aviso do sistema ABS
permanecer acesa, se acender durantea condução ou não se acender com a
ligação da ignição (interruptor na
posição “ON”), poderá haver um
problema no ABS.
Se isso acontecer, mande inspeccionar o
veículo num Reparador Autorizado
HYUNDAI logo que possível. O sistema
de travagem normal continuará
operacional, mas sem a assistência do
sistema ABS.
CUIDADO
Se houver uma avaria no interruptorde activação/desactivação doairbag frontal do passageiro, oindicador de desactivação “OFF” não se acende e o dito airbag encheem caso de impacto frontal, mesmoque o interruptor deactivação/desactivação esteja naposição “OFF”.
Se isso acontecer, mandeinspeccionar o interruptor deactivação/desactivação do airbagfrontal do passageiro e o sistemaSRS com airbags num Reparador Autorizado HYUNDAI logo quepossível.

Equipamento e sistemas do seu veículo
42
4
Luz de aviso do sistema de distribuição electrónica daforça de travagem (EBD)
Se duas luzes de aviso se acenderem ao mesmo
tempo durante a condução,
o seu veículo tem um
problema nos sistemas ABS
e EBD.
Neste caso, o sistema ABS e o sistema
de travagem normal poderão não actuar
devidamente. Mande inspeccionar o
veículo num Reparador Autorizado
HYUNDAI logo que possível. D150304ANFAviso para colocação dos
cintos de segurança
Tipo A
Para alertar o condutor, a luz de aviso
para colocação do cinto de segurança
pisca aproximadamente 6 segundossempre que ligar a ignição (posição"ON"), quer o cinto esteja colocado ou
não.
Tipo B
Para lembrar o condutor e o passageiro da necessidade de colocarem o cinto de
segurança, a luz de aviso para
colocação dos cintos de segurança
acende-se durante cerca de 6 segundossempre que ligar a ignição (posição'ON'). Se o banco do passageiro da frente
estiver ocupado, a luz de aviso e o aviso
sonoro dos cintos de segurança
funcionam da seguinte maneira: Se o cinto de cintura & ombro docondutor e/ou do passageiro da frente
não estiver colocado ou estiver
desligado quando a ignição for ligada, a
luz de aviso correspondente acende-se e
fica acesa até o cinto ser colocado. Se o
cinto de segurança continuar por colocar
e o veículo rolar a mais de 9 km/h, a luz
de aviso acesa começa a piscar até a
velocidade descer abaixo dos 6 km/h.
Se o cinto de segurança continuar por
colocar e o veículo rolar a mais de
20km/h pela primeira vez, o aviso sonoro
do cinto de segurança soa durante cerca
de 100 segundos e a luz de aviso
correspondente começa a piscar.
De igual modo, se retirar o cinto de
segurança e circular a mais de 9 km/h
pela primeira vez, o sinal de aviso
sonoro soa durante cerca de 100
segundos.
✽✽
NOTA
A luz de aviso do cinto de segurança do
passageiro da frente está situada nopainel central. (se instalado)
AVISO
Se as luzes de aviso dos sistemas
ABS e de travagem se acenderem e
continuarem acesas, o sistema de
travagem do veículo não actuará
devidamente, pelo que poderá
experimentar uma situação
imprevista e perigosa numa
travagem brusca. Neste caso, evite
conduzir a alta velocidade e travar
bruscamente. Mande inspeccionar
o veículo num Reparador
Autorizado HYUNDAI logo quepossível.

451
Equipamento e sistemas do seu veículo
D170200AEN Condições de não-funcionamento
do sistema de aviso de marcha-
-atrás
O sistema de aviso de marcha-atrás pode não funcionar correctamente se:
1. Houver humidade congelada no sensor. (O sensor voltará a funcionar
correctamente depois de removida a
humidade.)
2. O sensor estiver coberto de matérias estranhas, tais como neve ou água, ou
a cobertura do sensor estiver
bloqueada. (O sensor voltará afuncionar correctamente depois das
matérias estranhas removidas ou da
cobertura ficar desbloqueada.)
3. O veículo circular em estradas de piso irregular (estradas não pavimentadas,
terra batida, piso acidentado ouinclinado).
4. Houver objectos excessivamente ruidosos (buzinas, motores potentes
de motociclos ou travões pneumáticos
de camiões) no raio de alcance do
sensor.
5. Houver precipitação de chuva intensa ou chuviscos.
6. Houver transmissores sem fios ou telemóveis no raio de alcance do
sensor.
7. O sensor estiver coberto de neve.
8. O veículo tiver um atrelado a reboque. O raio de detecção do sensor poderá
diminuir se:
1. O sensor ficar sujo com matérias
estranhas, como água ou neve. (O raio
de detecção voltará ao normal depois
de removidas as matérias estranhas.)
2. A temperatura do ar exterior for extremamente quente ou fria.
O sensor poderá não reconhecer osseguintes objectos:
1. Objectos finos ou afiados tais como cordas, correntes ou pilaretes.
2. Objectos que tendam a absorver a frequência do sensor, tais como peças
de vestuário, materiais esponjosos ou
neve.
3. Objectos indetectáveis de altura inferior a 1 m e com um diâmetro
inferior 14 cm. D170300AEN Precauções a ter com o sistema
de aviso de marcha-atrás:
O aviso de marcha-atrás poderá não
soar sequencialmente, consoante a
velocidade e as formas dos objectos
detectados.
O sistema de aviso de marcha-atrás poderá avariar se a altura do pára-
-choques traseiro do veículo for
alterada ou a instalação do sensor for
modificada ou danificada. Odesempenho do sensor poderá
também ser afectado por equipamento
ou acessórios que não sejam de
fábrica.
O sensor poderá não reconhecer objectos a menos de 40 cm ou estimar
uma distância incorrecta. Tenha
cuidado.
Se o sensor estiver congelado ou sujo com neve, sujidade ou água, poderánão funcionar até a sujidade ser
removida com um pano macio.
Não carregue, risque ou bata no sensor. Pode danificá-lo.

521
Conduzir o veículo
Verifique o funcionamento da luz de
aviso do travão de estacionamento
colocando o interruptor da ignição na
posição ON (não ligue o motor). Se o
travão de estacionamento estiver
engatado, esta luz acende-se com o
interruptor da ignição na posição STARTou ON.
Antes de conduzir, certifique-se de que o
travão de estacionamento está
totalmente desengatado e a luz de aviso
do travão se apagou.
Se a luz de aviso dos travões se
mantiver acesa após o desengate do
travão de estacionamento com o motor a
trabalhar, poderá haver uma avaria no
sistema de travagem. Mande
inspeccionar imediatamente o veículo.Se for possível, pare imediatamente de
conduzir. Caso contrário, conduza o
veículo com muito cuidado até encontrar
um local seguro para parar ou umaoficina. E070300AFD
Sistema antibloqueio das rodas
nas travagens (ABS) (se instalado)
W-75AVISO
O sistema ABS (ou o sistema ESP)
não previne acidentes decorrentesde manobras de condução
incorrectas ou perigosas. Embora
o controlo do veículo seja maior
numa travagem de emergência,mantenha sempre uma distânciasegura entre o seu veículo e os que
seguem à sua frente. Se as
condições da estrada forem
adversas, conduza com menos
velocidade.
(Continua)
(Continua)
A distância de travagem de automóveis equipados comsistema ABS (ou sistema ESP)poderá ser mais longa do que a dos
veículos desprovidos desse(s)
sistema(s), nas condições abaixodescritas. Conduza o veículo a baixa velocidade nas seguintescondições:
Estradas acidentadas, de terrabatida ou cobertas de neve.
Com correntes de neve instaladas nos pneus.
Estradas de piso esburacado ou com diferentes alturas.
Os sistemas de segurança ABS (ou
ESP) de um veículo não devem sertestados com uma condução ou
viragens a alta velocidade. Podepôr em perigo a sua segurança e a
dos outros.

Conduzir o veículo
22
5
O sistema ABS efectua a sensorização
contínua da velocidade das rodas. Se as
rodas estiverem para bloquear, osistema ABS modula repetidamente a
pressão de travagem hidráulica das
rodas.
Se aplicar os travões em condições
susceptíveis de bloquear as rodas,
poderá ouvir um "tiquetique" nos travõesou sentir uma sensação correspondente
no pedal dos travões. Esta situação é
normal e significa que tem o sistema
ABS activo.
Para explorar ao máximo as vantagens
do sistema ABS numa situação deemergência, não tente modular a
pressão da travagem nem pressionar e
libertar repetidamente o pedal dos
travões. Carregue no pedal dos travões a
fundo, de acordo com as exigências da
situação, e deixe o sistema ABS
controlar a força transmitida aos travões.✽✽
NOTA
Poderá ouvir um clique no
compartimento do motor quando o
veículo começar a andar após a ligação
do motor. Esta situação é normal,
indicando que o sistema ABS está a
funcionar correctamente.
Mesmo com o sistema ABS, o seu veículo continua a precisar de uma
distância de paragem suficiente.Mantenha sempre uma distância
segura em relação ao veículo que
segue à sua frente.
Abrande sempre nas curvas. O sistema ABS não pode impedir
acidentes resultantes do excesso de
velocidade.
Em estradas com piso solto ou irregular, a actuação do sistema ABS
pode resultar numa distância de
paragem mais longa do que em
veículos equipados com um sistema
de travagem convencional.
W-78
CUIDADO
Se a luz de aviso do sistema ABS estiver e se mantiver acesa, podehaver um problema no sistema. Noentanto, se assim for, os seustravões continuarão a funcionar normalmente.
A luz de aviso do sistema ABS mantém-se acesa cerca de 3segundos após a ligação daignição (o interruptor na posição "ON"). Durante esse período, osistema ABS efectua um
autodiagnóstico e a luz apaga-sese estiver tudo normal. Se a luz semantiver acesa, pode haver um problema com o sistema. Contacteum concessionário autorizadohyundai logo que possível.

523
Conduzir o veículo
✽✽NOTA
Se arrancar com o veículo com cabos de
corrente devido à descarga da bateria, o
motor poderá não ter um
funcionamento tão regular e a luz de
aviso do sistema ABS poderá acender-seao mesmo tempo. Isso acontece devido àpouca carga da bateria e não significa
que o sistema ABS tenha uma avaria.
