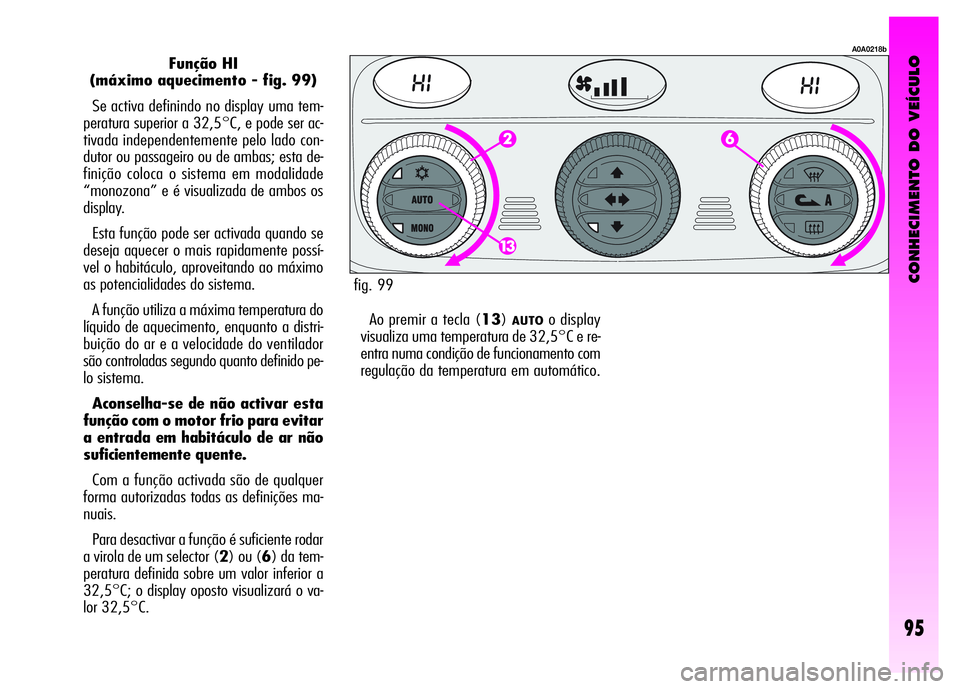

Função HI
(máximo aquecimento - fig. 99)
Se activa definindo no display uma tem-
peratura superior a 32,5°C, e pode ser ac-
tivada independentemente pelo lado con-
dutor ou passageiro ou de ambas; esta de-
finição coloca o sistema em modalidade
“monozona” e é visualizada de ambos os
display.
Esta função pode ser activada quando se
deseja aquecer o mais rapidamente possí-
vel o habitáculo, aproveitando ao máximo
as potencialidades do sistema.
A função utiliza a máxima temperatura do
líquido de aquecimento, enquanto a distri-
buição do ar e a velocidade do ventilador
são controladas segundo quanto definido pe-
lo sistema.
Aconselha-se de não activar esta
função com o motor frio para evitar
a entrada em habitáculo de ar não
suficientemente quente.
Com a função activada são de qualquer
forma autorizadas todas as definições ma-
nuais.
Para desactivar a função é suficiente rodar
a virola de um selector (2) ou (6) da tem-
peratura definida sobre um valor inferior a
32,5°C; o display oposto visualizará o va-
lor 32,5°C.
A0A0218b
fig. 99
Ao premir a tecla (13)
AUTOo display
visualiza uma temperatura de 32,5°C e re-
entra numa condição de funcionamento com
regulação da temperatura em automático.
Page 98 of 267

CONHECIMENTO DO VEÍCULO
96

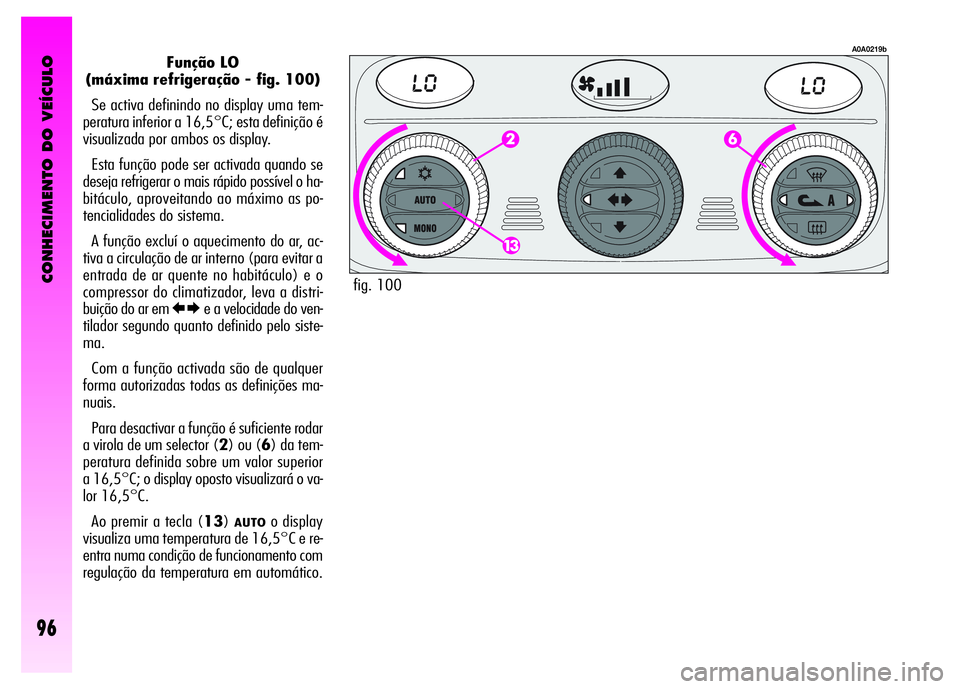

Função LO
(máxima refrigeração - fig. 100)
Se activa definindo no display uma tem-
peratura inferior a 16,5°C; esta definição é
visualizada por ambos os display.
Esta função pode ser activada quando se
deseja refrigerar o mais rápido possível o ha-
bitáculo, aproveitando ao máximo as po-
tencialidades do sistema.
A função excluí o aquecimento do ar, ac-
tiva a circulação de ar interno (para evitar a
entrada de ar quente no habitáculo) e o
compressor do climatizador, leva a distri-
buição do ar em
REe a velocidade do ven-
tilador segundo quanto definido pelo siste-
ma.
Com a função activada são de qualquer
forma autorizadas todas as definições ma-
nuais.
Para desactivar a função é suficiente rodar
a virola de um selector (2) ou (6) da tem-
peratura definida sobre um valor superior
a 16,5°C; o display oposto visualizará o va-
lor 16,5°C.
Ao premir a tecla (13)
AUTOo display
visualiza uma temperatura de 16,5°C e re-
entra numa condição de funcionamento com
regulação da temperatura em automático.
A0A0219b
fig. 100
Page 99 of 267
CONHECIMENTO DO VEÍCULO
97

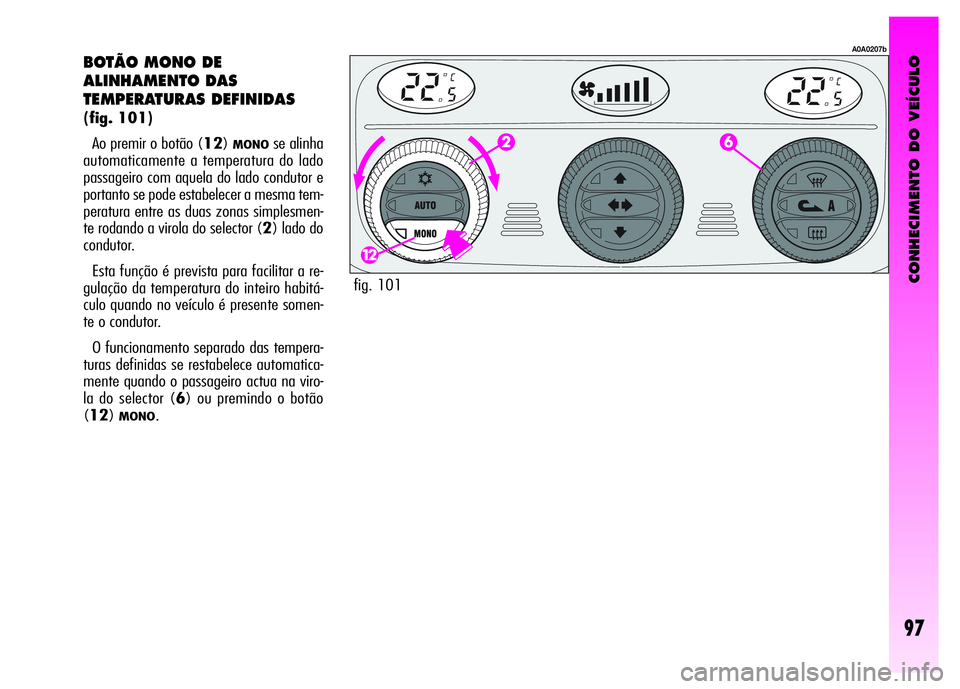

BOTÃO MONO DE
ALINHAMENTO DAS
TEMPERATURAS DEFINIDAS
(fig. 101)
Ao premir o botão (12)
MONOse alinha
automaticamente a temperatura do lado
passageiro com aquela do lado condutor e
portanto se pode estabelecer a mesma tem-
peratura entre as duas zonas simplesmen-
te rodando a virola do selector (2) lado do
condutor.
Esta função é prevista para facilitar a re-
gulação da temperatura do inteiro habitá-
culo quando no veículo é presente somen-
te o condutor.
O funcionamento separado das tempera-
turas definidas se restabelece automatica-
mente quando o passageiro actua na viro-
la do selector (6) ou premindo o botão
(12)
MONO.
A0A0207b
fig. 101
Page 100 of 267

CONHECIMENTO DO VEÍCULO
98
SELECTOR DE REGULAÇÃO
DA VELOCIDADE DO
VENTILADOR
(fig. 102-103)
Ao rodar a virola do selector (4), em sen-
tido horário ou anti-horário, se aumenta ou
se diminui a velocidade do ventilador e por-
tanto a quantidade de ar introduzido no ha-
bitáculo; as 16 velocidades seleccionáveis
são visualizadas por uma barra (a cada 3
estalidos), até um máximo de 6 barras ilu-
minadas:
- máxima velocidade do ventilador = to-
das as barras iluminadas;
- mínima velocidade do ventilador = uma
barra iluminada.
O ventilador pode ser excluído (nenhuma
barra iluminada) somente se o compressor do
climatizador foi desactivado premindo o botão
(14)
√. Para restabelecer o controlo auto-
mático da velocidade do ventilador, após uma
regulação manual, premir o botão (13)
AU-
TO. Ao rodar totalmente a virola do selector
(4) em sentido anti-horário se obtém o des-
ligamento do sistema, com a seguinte si-
tuação: display (1) apagado; display (5) apa-
gado; display central (3) com visualização lu-
minosa
OFFe led esquerdo situado no botão
de circulação do ar interno (8)
vaceso.
AVISOÉ possível, ao premir o botão de cir-
culação do ar interno (8)
v, obter a en-
trada no habitáculo de ar externo não tratado. Para reiniciar o sistema é suficiente rodar
a virola do selector (4) em sentido horá-
rio, ou premir qualquer botão, com excepção
dos botões de circulação do ar interno (8)
e vidro traseiro térmico (9); esta operaçãorestabelece todas as condições de funcio-
namento anteriormente memorizadas.
AVISOAo sair da condição OFF, a circu-
lação de ar interno
vretorna na condição
anterior ao desligamento.
A0A0205b
A0A0206bfig. 102
fig. 103
Page 101 of 267

CONHECIMENTO DO VEÍCULO
99
BOTÕES DE SELECÇÃO DA
DISTRIBUIÇÃO DE AR
(fig. 104)
Ao premir um ou mais botões (10) se po-
de escolher manualmente uma das 5 pos-
síveis distribuições do ar no habitáculo:
REFluxo de ar para os bocais centrais e
laterais do tablier e o bocal traseiro.
R
ZERepartição do fluxo de ar entre os di-
fusores da zona dos pés e os difuso-
res para o descongelamento/de-
sembaciamento do pára-brisas e dos
vidros laterais dianteiros. Esta distri-
buição de ar permite um bom aque-
cimento do habitáculo prevenindo o
possível embaciamento dos vidros.
ZFluxo de ar para os difusores do pá-
ra-brisas e dos vidros laterais diantei-
ros para o desembaciamento ou des-
congelamento dos vidros.
A0A0208b
Q
ZRepartição do fluxo de ar entre os di-
fusores da zona dos pés e os difuso-
res para o descongelamento/de-
sembaciamento do pára-brisas e dos
vidros laterais dianteiros. Esta distri-
buição de ar permite um bom aque-
cimento do habitáculo prevenindo o
possível embaciamento dos vidros.
QFluxo de ar para os difusores do pá-
ra-brisas e dos vidros laterais diantei-
ros para o desembaciamento ou des-
congelamento dos vidros. AV I S OAo premir um destes botões se
activa (led no botão aceso) ou se desactiva
(led no botão apagado) a relativa função se
a combinação escolhida resulta estar entre
as 5 possíveis; em caso contrário, se acti-
va somente a função principal do botão pre-
mido, sem possibilidade de desligamento
com mais uma pressão (pelo menos numa
distribuição ou fluxo de ar deve ser difundi-
do no habitáculo).
Para restabelecer o controlo automático da
distribuição do ar após uma selecção ma-
nual, premir o botão (13)
AUTO. fig. 104
Page 102 of 267

CONHECIMENTO DO VEÍCULO
100
o botão (14)√, o led no botão acende,
ou premir o botão (13)
AUTO; neste últi-
mo caso serão porém anuladas as outras de-
finições manuais seleccionadas.
BOTÃO DE HABILITAÇÃO DA
ACTIVAÇÃO/DESACTIVAÇÃO
DO COMPRESSOR DO
CLIMATIZADOR

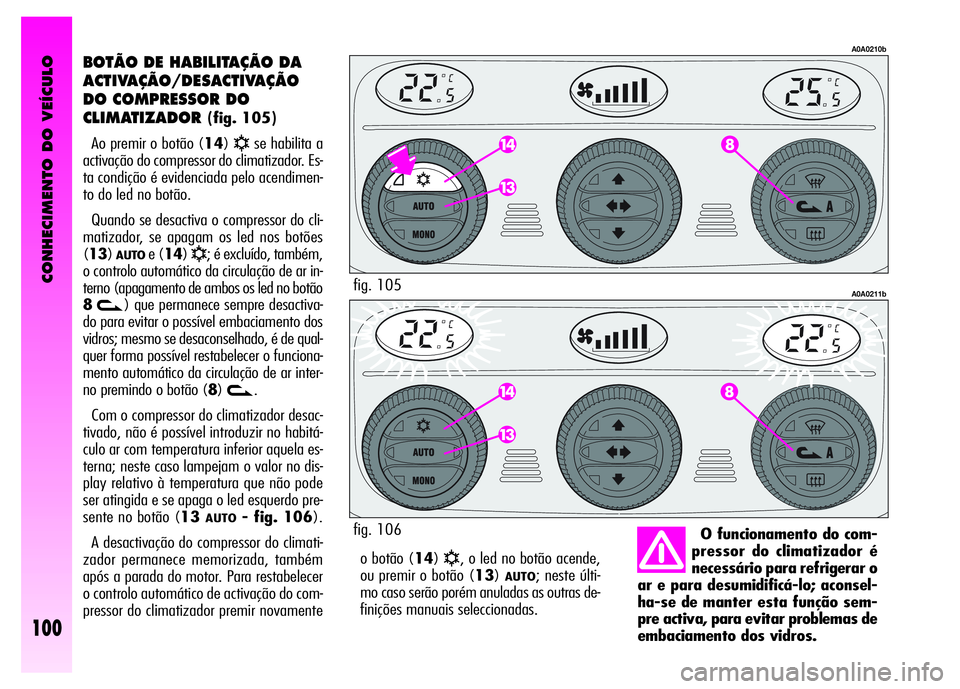

(fig. 105)
Ao premir o botão (14)
√se habilita a
activação do compressor do climatizador. Es-
ta condição é evidenciada pelo acendimen-
to do led no botão.
Quando se desactiva o compressor do cli-
matizador, se apagam os led nos botões
(13)
AUTOe (14)√; é excluído, também,
o controlo automático da circulação de ar in-
terno (apagamento de ambos os led no botão
8
v) que permanece sempre desactiva-
do para evitar o possível embaciamento dos
vidros; mesmo se desaconselhado, é de qual-
quer forma possível restabelecer o funciona-
mento automático da circulação de ar inter-
no premindo o botão (8)
v.
Com o compressor do climatizador desac-
tivado, não é possível introduzir no habitá-
culo ar com temperatura inferior aquela es-
terna; neste caso lampejam o valor no dis-
play relativo à temperatura que não pode
ser atingida e se apaga o led esquerdo pre-
sente no botão (13
AUTO- fig. 106).
A desactivação do compressor do climati-
zador permanece memorizada, também
após a parada do motor. Para restabelecer
o controlo automático de activação do com-
pressor do climatizador premir novamenteO funcionamento do com-
pressor do climatizador é
necessário para refrigerar o
ar e para desumidificá-lo; aconsel-
ha-se de manter esta função sem-
pre activa, para evitar problemas de
embaciamento dos vidros.
A0A0210b
A0A0211bfig. 105
fig. 106
Page 103 of 267

CONHECIMENTO DO VEÍCULO
101

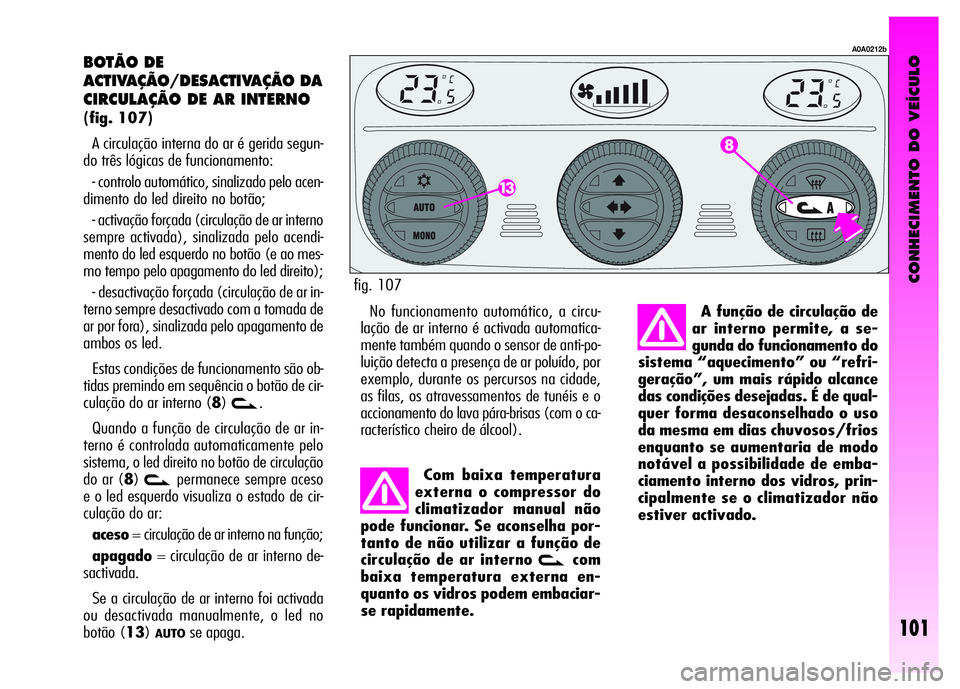

BOTÃO DE
ACTIVAÇÃO/DESACTIVAÇÃO DA
CIRCULAÇÃO DE AR INTERNO
(fig. 107)
A circulação interna do ar é gerida segun-
do três lógicas de funcionamento:
- controlo automático, sinalizado pelo acen-
dimento do led direito no botão;
- activação forçada (circulação de ar interno
sempre activada), sinalizada pelo acendi-
mento do led esquerdo no botão (e ao mes-
mo tempo pelo apagamento do led direito);
- desactivação forçada (circulação de ar in-
terno sempre desactivado com a tomada de
ar por fora), sinalizada pelo apagamento de
ambos os led.
Estas condições de funcionamento são ob-
tidas premindo em sequência o botão de cir-
culação do ar interno (8)
v.
Quando a função de circulação de ar in-
terno é controlada automaticamente pelo
sistema, o led direito no botão de circulação
do ar (8)
vpermanece sempre aceso
e o led esquerdo visualiza o estado de cir-
culação do ar:
aceso= circulação de ar interno na função;
apagado= circulação de ar interno de-
sactivada.
Se a circulação de ar interno foi activada
ou desactivada manualmente, o led no
botão (13)
AUTOse apaga. No funcionamento automático, a circu-
lação de ar interno é activada automatica-
mente também quando o sensor de anti-po-
luição detecta a presença de ar poluído, por
exemplo, durante os percursos na cidade,
as filas, os atravessamentos de tunéis e o
accionamento do lava pára-brisas (com o ca-
racterístico cheiro de álcool).A função de circulação de
ar interno permite, a se-
gunda do funcionamento do
sistema “aquecimento” ou “refri-
geração”, um mais rápido alcance
das condições desejadas. É de qual-
quer forma desaconselhado o uso
da mesma em dias chuvosos/frios
enquanto se aumentaria de modo
notável a possibilidade de emba-
ciamento interno dos vidros, prin-
cipalmente se o climatizador não
estiver activado.
A0A0212b
Com baixa temperatura
externa o compressor do
climatizador manual não
pode funcionar. Se aconselha por-
tanto de não utilizar a função de
circulação de ar interno
vcom
baixa temperatura externa en-
quanto os vidros podem embaciar-
se rapidamente.
fig. 107
Page 104 of 267

CONHECIMENTO DO VEÍCULO
102
Aconselha-se a activação
da função de circulação de
ar interno durante as pa-
ragens em fila ou em túnel para
evitar a entrada de ar poluído pe-
lo lado de fora. Contudo evitar o
uso prolongado desta função, es-
pecialmente se existem mais pes-
soas a bordo, para evitar a possi-
bilidade de embaciamento interno
dos vidros.
BOTÃO AUTO DE
FUNCIONAMENTO
AUTOMÁTICO
(fig. 108)
Ao premir o botão (13)
AUTOo sistema
regula automaticamente a quantidade e a
distribuição de ar introduzido no habitáculo,
anulando todas as regulações manuais an-
teriores.
Esta condição é sinalizada pelo acendi-
mento de ambos os led no botão. Quando o led direito, no botão (13)
AU-
TO, está apagado indica que foram realiza-
das uma ou mais intervenções manuais e
que portanto o controlo automático não é
completo (excluído o controlo da tempera-
tura que é sempre automático), sinalizado
pelo led esquerdo aceso, ou que o sistema
está em condição
OFF. Em algumas condições cli-
máticas (por ex.: tempera-
tura externa ao redor de
0°C) e com controlo automático da
circulação de ar interno em função,
poderia evidenciar-se a formação
de embaciamento nos vidros. Nes-
te caso premir o botão de circulação
de ar interno (8)
v, para desac-
tivar forçadamente a circulação (led
no botão apagado) e eventual-
mente aumentar o fluxo de ar no
pára-brisas.
A0A0209b
fig. 108
