2008 Alfa Romeo GT Manual de Uso e Manutenção (in Portuguese)

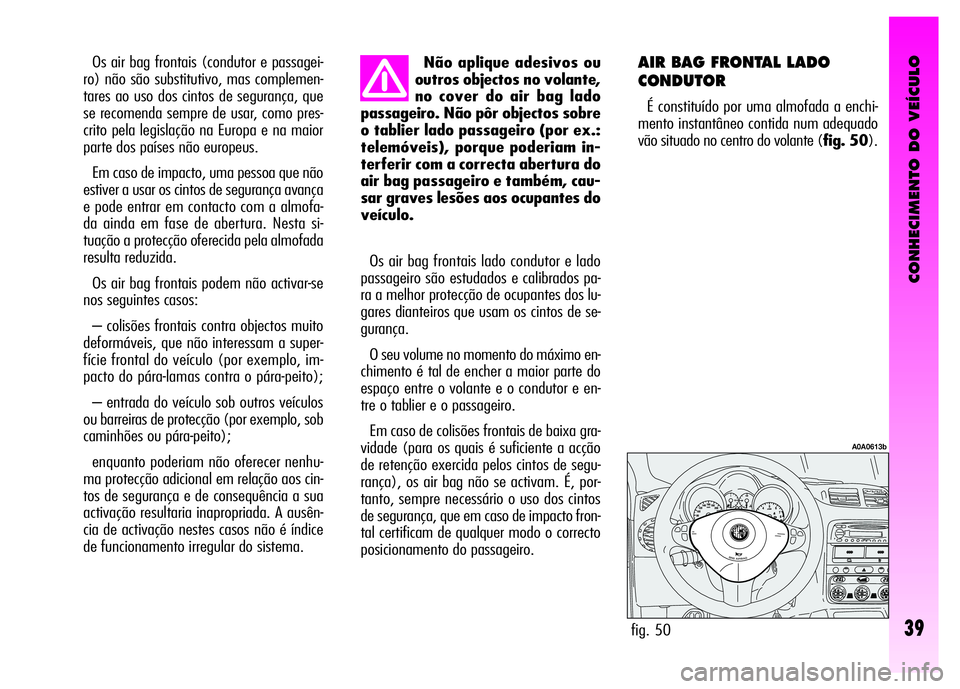

CONHECIMENTO DO VEÍCULO
39
Não aplique adesivos ou
outros objectos no volante,
no cover do air bag lado
passageiro. Não pôr objectos sobre
o tablier lado passageiro (por ex.:
telemóveis), porque poderiam in-
terferir com a correcta abertura do
air bag passageiro e também, cau-
sar graves lesões aos ocupantes do
veículo.
Os air bag frontais lado condutor e lado
passageiro são estudados e calibrados pa-
ra a melhor protecção de ocupantes dos lu-
gares dianteiros que usam os cintos de se-
gurança.
O seu volume no momento do máximo en-
chimento é tal de encher a maior parte do
espaço entre o volante e o condutor e en-
tre o tablier e o passageiro.
Em caso de colisões frontais de baixa gra-
vidade (para os quais é suficiente a acção
de retenção exercida pelos cintos de segu-
rança), os air bag não se activam. É, por-
tanto, sempre necessário o uso dos cintos
de segurança, que em caso de impacto fron-
tal certificam de qualquer modo o correcto
posicionamento do passageiro. AIR BAG FRONTAL LADO
CONDUTOR
É constituído por uma almofada a enchi-
mento instantâneo contida num adequado
vão situado no centro do volante (fig. 50). Os air bag frontais (condutor e passagei-
ro) não são substitutivo, mas complemen-
tares ao uso dos cintos de segurança, que
se recomenda sempre de usar, como pres-
crito pela legislação na Europa e na maior
parte dos países não europeus.
Em caso de impacto, uma pessoa que não
estiver a usar os cintos de segurança avança
e pode entrar em contacto com a almofa-
da ainda em fase de abertura. Nesta si-
tuação a protecção oferecida pela almofada
resulta reduzida.
Os air bag frontais podem não activar-se
nos seguintes casos:
– colisões frontais contra objectos muito
deformáveis, que não interessam a super-
fície frontal do veículo (por exemplo, im-
pacto do pára-lamas contra o pára-peito);
– entrada do veículo sob outros veículos
ou barreiras de protecção (por exemplo, sob
caminhões ou pára-peito);
enquanto poderiam não oferecer nenhu-
ma protecção adicional em relação aos cin-
tos de segurança e de consequência a sua
activação resultaria inapropriada. A ausên-
cia de activação nestes casos não é índice
de funcionamento irregular do sistema.
fig. 50
A0A0613b

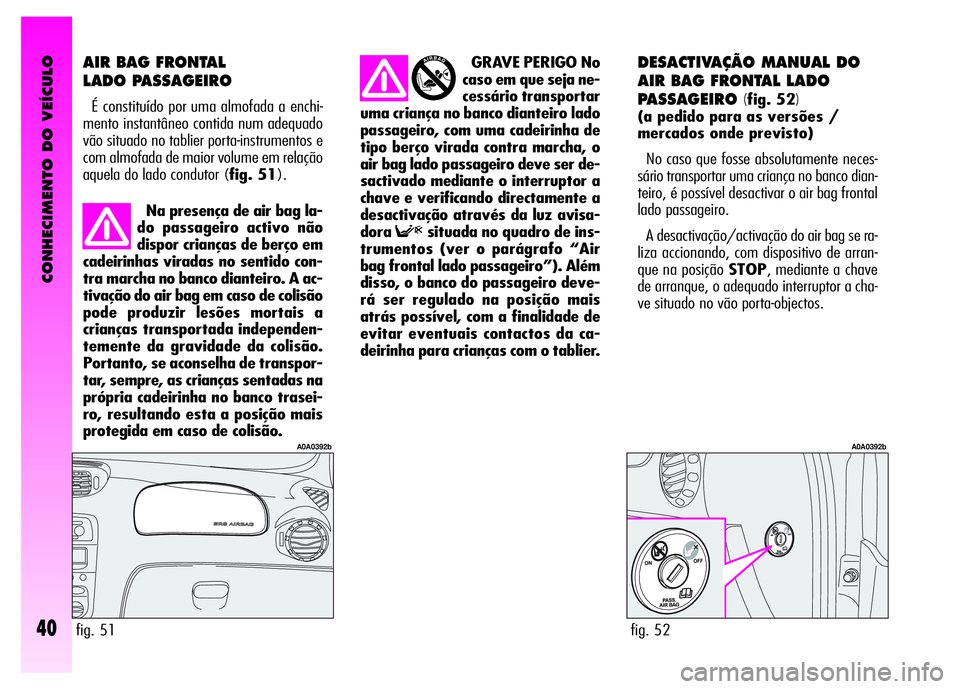

CONHECIMENTO DO VEÍCULO
40
AIR BAG FRONTAL
LADO PASSAGEIRO
É constituído por uma almofada a enchi-
mento instantâneo contida num adequado
vão situado no tablier porta-instrumentos e
com almofada de maior volume em relação
aquela do lado condutor (fig. 51).
DESACTIVAÇÃO MANUAL DO
AIR BAG FRONTAL LADO
PASSAGEIRO (
fig. 52)
(a pedido para as versões /
mercados onde previsto)
No caso que fosse absolutamente neces-
sário transportar uma criança no banco dian-
teiro, é possível desactivar o air bag frontal
lado passageiro.
A desactivação/activação do air bag se ra-
liza accionando, com dispositivo de arran-
que na posição STOP, mediante a chave
de arranque, o adequado interruptor a cha-
ve situado no vão porta-objectos. GRAVE PERIGO No
caso em que seja ne-
cessário transportar
uma criança no banco dianteiro lado
passageiro, com uma cadeirinha de
tipo berço virada contra marcha, o
air bag lado passageiro deve ser de-
sactivado mediante o interruptor a
chave e verificando directamente a
desactivação através da luz avisa-
doraFsituada no quadro de ins-
trumentos (ver o parágrafo “Air
bag frontal lado passageiro”). Além
disso, o banco do passageiro deve-
rá ser regulado na posição mais
atrás possível, com a finalidade de
evitar eventuais contactos da ca-
deirinha para crianças com o tablier.
fig. 51
A0A0392b
fig. 52
A0A0392b
Na presença de air bag la-
do passageiro activo não
dispor crianças de berço em
cadeirinhas viradas no sentido con-
tra marcha no banco dianteiro. A ac-
tivação do air bag em caso de colisão
pode produzir lesões mortais a
crianças transportada independen-
temente da gravidade da colisão.
Portanto, se aconselha de transpor-
tar, sempre, as crianças sentadas na
própria cadeirinha no banco trasei-
ro, resultando esta a posição mais
protegida em caso de colisão.

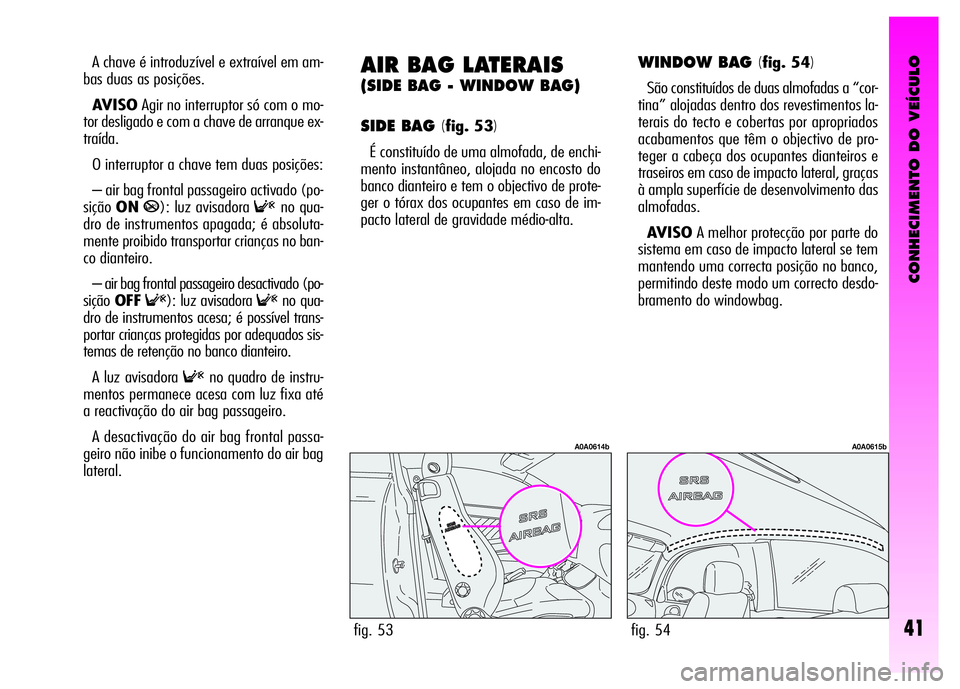

CONHECIMENTO DO VEÍCULO
41
A chave é introduzível e extraível em am-
bas duas as posições.
AVISOAgir no interruptor só com o mo-
tor desligado e com a chave de arranque ex-
traída.
O interruptor a chave tem duas posições:
– air bag frontal passageiro activado (po-
siçãoONP): luz avisadora
Fno qua-
dro de instrumentos apagada; é absoluta-
mente proibido transportar crianças no ban-
co dianteiro.
– air bag frontal passageiro desactivado (po-
siçãoOFF
F): luz avisadora Fno qua-
dro de instrumentos acesa; é possível trans-
portar crianças protegidas por adequados sis-
temas de retenção no banco dianteiro.
A luz avisadora
Fno quadro de instru-
mentos permanece acesa com luz fixa até
a reactivação do air bag passageiro.
A desactivação do air bag frontal passa-
geiro não inibe o funcionamento do air bag
lateral.
AIR BAG LATERAIS
(SIDE BAG - WINDOW BAG)
SIDE BAG (
fig. 53)
É constituído de uma almofada, de enchi-
mento instantâneo, alojada no encosto do
banco dianteiro e tem o objectivo de prote-
ger o tórax dos ocupantes em caso de im-
pacto lateral de gravidade médio-alta.
WINDOW BAG (fig. 54)
São constituídos de duas almofadas a “cor-
tina” alojadas dentro dos revestimentos la-
terais do tecto e cobertas por apropriados
acabamentos que têm o objectivo de pro-
teger a cabeça dos ocupantes dianteiros e
traseiros em caso de impacto lateral, graças
à ampla superfície de desenvolvimento das
almofadas.
AVISOA melhor protecção por parte do
sistema em caso de impacto lateral se tem
mantendo uma correcta posição no banco,
permitindo deste modo um correcto desdo-
bramento do windowbag.
fig. 53
A0A0614b
fig. 54
A0A0615b

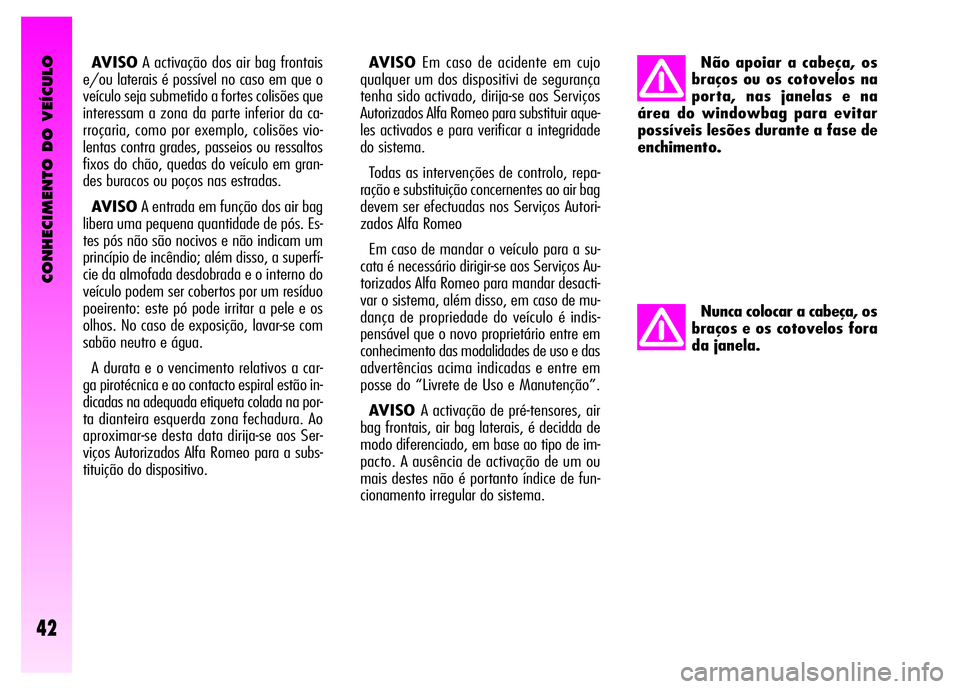

CONHECIMENTO DO VEÍCULO
42
AVISOA activação dos air bag frontais
e/ou laterais é possível no caso em que o
veículo seja submetido a fortes colisões que
interessam a zona da parte inferior da ca-
rroçaria, como por exemplo, colisões vio-
lentas contra grades, passeios ou ressaltos
fixos do chão, quedas do veículo em gran-
des buracos ou poços nas estradas.
AVISOA entrada em função dos air bag
libera uma pequena quantidade de pós. Es-
tes pós não são nocivos e não indicam um
princípio de incêndio; além disso, a superfí-
cie da almofada desdobrada e o interno do
veículo podem ser cobertos por um resíduo
poeirento: este pó pode irritar a pele e os
olhos. No caso de exposição, lavar-se com
sabão neutro e água.
A durata e o vencimento relativos a car-
ga pirotécnica e ao contacto espiral estão in-
dicadas na adequada etiqueta colada na por-
ta dianteira esquerda zona fechadura. Ao
aproximar-se desta data dirija-se aos Ser-
viços Autorizados Alfa Romeo para a subs-
tituição do dispositivo.AVISOEm caso de acidente em cujo
qualquer um dos dispositivi de segurança
tenha sido activado, dirija-se aos Serviços
Autorizados Alfa Romeo para substituir aque-
les activados e para verificar a integridade
do sistema.
Todas as intervenções de controlo, repa-
ração e substituição concernentes ao air bag
devem ser efectuadas nos Serviços Autori-
zados Alfa Romeo
Em caso de mandar o veículo para a su-
cata é necessário dirigir-se aos Serviços Au-
torizados Alfa Romeo para mandar desacti-
var o sistema, além disso, em caso de mu-
dança de propriedade do veículo é indis-
pensável que o novo proprietário entre em
conhecimento das modalidades de uso e das
advertências acima indicadas e entre em
posse do “Livrete de Uso e Manutenção”.
AVISO A activação de pré-tensores, air
bag frontais, air bag laterais, é decidda de
modo diferenciado, em base ao tipo de im-
pacto. A ausência de activação de um ou
mais destes não é portanto índice de fun-
cionamento irregular do sistema.Não apoiar a cabeça, os
braços ou os cotovelos na
porta, nas janelas e na
área do windowbag para evitar
possíveis lesões durante a fase de
enchimento.
Nunca colocar a cabeça, os
braços e os cotovelos fora
da janela.

CONHECIMENTO DO VEÍCULO
43
AVISOS GERAIS
Se a luz avisadora ¬não
acende ao rodar a chave na
posição MAR ou permace
acesa durante a marcha é possível
que seja presente uma anomalia
nos sistemas de retenção; neste ca-
so os air bag ou os pré-tensores
podem não activar-se em caso de
acidente ou, num mais limitado nú-
mero de casos, activar-se de modo
errado. Antes de prosseguir, dirija-
se aos Serviços Autorizados Alfa
Romeo para o imediato controlo do
sistema.
Não cobrir o encosto dos
bancos dianteiros com re-
vestimentos ou forros, que
não sejam predispostos para o uso
com o Side-bag.Não viajar com objectos
nas pernas, na frente do
tórax e nem segurando en-
tre os lábios cachimbo, lápis, etc.
Em caso de colisão com intervenção
do air bag podem causar graves
lesões.
Conduzir mantendo sem-
pre as mãos na coroa do
volante de modo que, em
caso de intervenção do air bag, es-
te possa inflar-se sem encontrar
obstáculos. Não conduzir com o
corpo dobrado para frente mas
manter o encosto na posição erec-
ta apoiando bem as costas.
Se o veículo foi objecto de
roubo ou tentativa de rou-
bo, se sofreu atos de van-
dalismo, inundações ou marulha-
das, mandar verificar o sistema de
air bag nos Serviços Autorizados
Alfa Romeo.
Com a chave de arranque
introduzida e na posição
MAR, seja mesmo com o
motor desligado, os air bag podem
activar-se mesmo com o veículo pa-
rado, sempre que este seja impac-
tado por um outro veículo em mar-
cha. Portanto, mesmo com o veícu-
lo parado não devem absolutamen-
te ser colocadas crianças no banco
dianteiro. Por outro lado lembramos
que se a chave estiver introduzida
na posição de STOP nenhum dispo-
sitivo de segurança (air bag ou pré-
tensores) se activa em consequên-
cia de uma colisão; a falta de acti-
vação destes dispositivos nestes ca-
sos, portanto, não pode ser consi-
derada como índice de funciona-
mento irregular do sistema.

CONHECIMENTO DO VEÍCULO
44
ALAVANCAS
NO VOLANTE
O funcionamento dos acessórios coman-
dados pelas alavancas é possível somente
quando a chave de arranque está na posição
MAR.
ALAVANCA ESQUERDA
A alavanca esquerda comanda o funcio-
namento das luzes externas com excepção
dos faróis de nevoeiro e dos faróis traseiro
de nevoeiro.
Ao acender as luzes externas, se iluminam
o quadro de instrumentos e os vários co-
mandos colocados no tablier.
Só quando a chave de arranque está na
posiçãoPARK, independentemente da po-
sição do selector, permanecem acesas as lu-
zes de posição e matrícula.
A posição (1ou2-fig. 60) da alavanca
determina o acendimento somente das lu-
zes de mínimos (dianteiras e traseiras), res-
pectivamente direitas ou esquerdas.
Luzes apagadas
(fig. 55)
Quando o índice do selector está em co-
rrespondência do símbolo Oas luzes ex-
ternas são apagadas. Ao rodar a chave de arran-
que na posição MAR a luz
avisadora
F(com o inte-
rruptor de desactivação air bag fron-
tal lado passageiro na posição ON)
acende e lampeja por alguns segun-
dos, para lembrar que o air bag pas-
sageiro se activará em caso de co-
lisão, em seguida deve apagar-se.A intervenção do air bag
frontal é prevista para co-
lisões de gravidade supe-
rior àquela dos pré-tensores. Pa-
ra colisões compreendidas no in-
tervalo entre os dois limites de ac-
tivação é portanto normal que en-
trem em função só os pré-tensores.
Não enganchar objectos
rígidos nos ganchos de pen-
durar roupas e nas alças de
sustentação.
O air bag não substitui os
cintos de segurança, mas
aumenta a eficácia. Além
disso, como os air bag frontais não
intervêm em caso de colisões fron-
tais a baixa velocidade, colisões la-
terais, batidas ou viragens, nestes
casos os passageiros são protegi-
dos só pelos cintos de segurança que
devem estar sempre apertados. Não lavar os bancos com
água ou vapor em pressão
(a mão ou nas estações de
lavagem automáticas para bancos).

CONHECIMENTO DO VEÍCULO
45
Luzes de mínimos (fig. 56)
Se acendem rodando o selector de posição
Oà posição
6.
Ao mesmo tempo no quadro de instru-
mentos se ilumina a luz avisadora
3.
Faróis de médios
(fig. 57)
Se acendem rodando o selector de posição
6à posição 2.
fig. 55
A0A0063b
fig. 56
A0A0064b
Faróis de máximos (fig. 58)
As luzes dos faróis de máximos se activam,
com o selector na posição
2, empurrando
a alavanca para o tablier (posição estável);
no quadro de instrumentos se ilumina a luz
avisadora
1.
Para activar os faróis de médios puxar a
alavanca para o volante.
fig. 57
A0A0065b
fig. 58
A0A0066b
Quando os faróis de médios e os faróis
de nevoeiro estão acesos, a unidade de con-
trolo das luzes externas (integrada no Body
Computer) pode agir segundo uma das se-
guintes lógicas:
– activando as luzes faróis de máximos
se apagam aquelas dos faróis de médios en-
quanto as luzes dos faróis de nevoeiro per-
manecem acesas, com o estabelecimento
da condição inicial na reactivação dos faróis
de médios;
ou
– ao activar os faróis de máximos se apa-
gam os faróis de nevoeiro, que se reacen-
deram automaticamente ao apagamento
dos faróis de máximos.
Portanto, em caso de substituição do Body
Computer, a lógica de gestão das luzes po-
derá ser diversa da precedente.
fig. 59
A0A0067b

CONHECIMENTO DO VEÍCULO
46

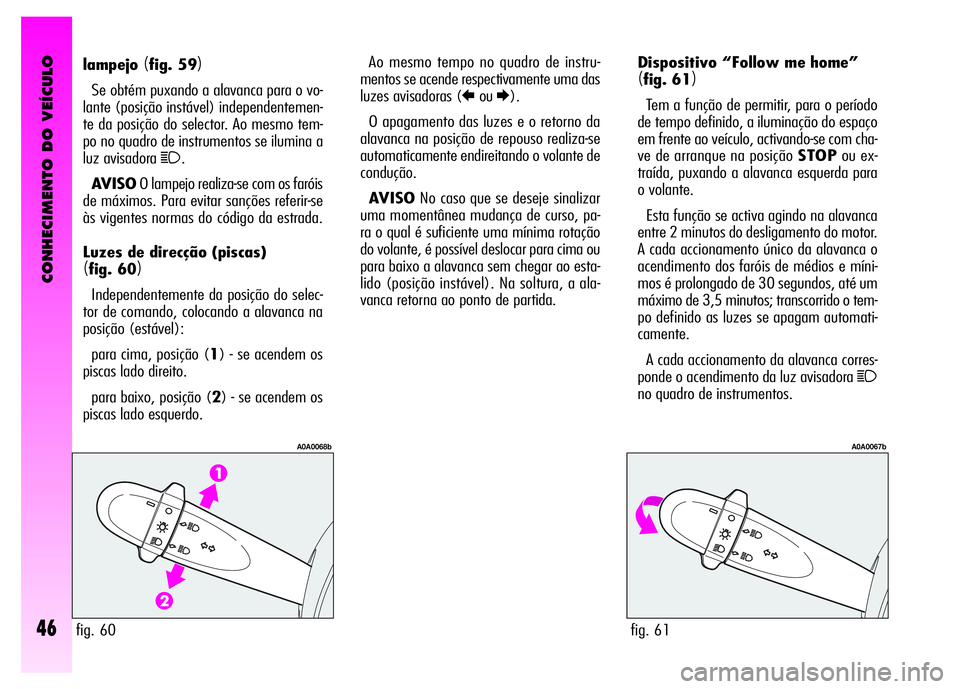

Dispositivo “Follow me home”
(fig. 61)
Tem a função de permitir, para o período
de tempo definido, a iluminação do espaço
em frente ao veículo, activando-se com cha-
ve de arranque na posição STOPou ex-
traída, puxando a alavanca esquerda para
o volante.
Esta função se activa agindo na alavanca
entre 2 minutos do desligamento do motor.
A cada accionamento único da alavanca o
acendimento dos faróis de médios e míni-
mos é prolongado de 30 segundos, até um
máximo de 3,5 minutos; transcorrido o tem-
po definido as luzes se apagam automati-
camente.
A cada accionamento da alavanca corres-
ponde o acendimento da luz avisadora
1
no quadro de instrumentos. lampejo
(fig. 59)
Se obtém puxando a alavanca para o vo-
lante (posição instável) independentemen-
te da posição do selector. Ao mesmo tem-
po no quadro de instrumentos se ilumina a
luz avisadora
1.
AVISOO lampejo realiza-se com os faróis
de máximos. Para evitar sanções referir-se
às vigentes normas do código da estrada.
Luzes de direcção (piscas)
(fig. 60)
Independentemente da posição do selec-
tor de comando, colocando a alavanca na
posição (estável):
para cima, posição (1) - se acendem os
piscas lado direito.
para baixo, posição (2) - se acendem os
piscas lado esquerdo.Ao mesmo tempo no quadro de instru-
mentos se acende respectivamente uma das
luzes avisadoras (
RouE).
O apagamento das luzes e o retorno da
alavanca na posição de repouso realiza-se
automaticamente endireitando o volante de
condução.
AVISONo caso que se deseje sinalizar
uma momentânea mudança de curso, pa-
ra o qual é suficiente uma mínima rotação
do volante, é possível deslocar para cima ou
para baixo a alavanca sem chegar ao esta-
lido (posição instável). Na soltura, a ala-
vanca retorna ao ponto de partida.
fig. 61
A0A0067b
fig. 60
A0A0068b
