6- 20 SELBSTHILFE
G140D01L
2,5L3,0L/3,5L
Pumpe der Servolenkung
Kurbelwellenscheibe Riemenscheibe, Klimaanlage
Kurbelwellenscheibe
Pumpe der Servolenkung
Generator

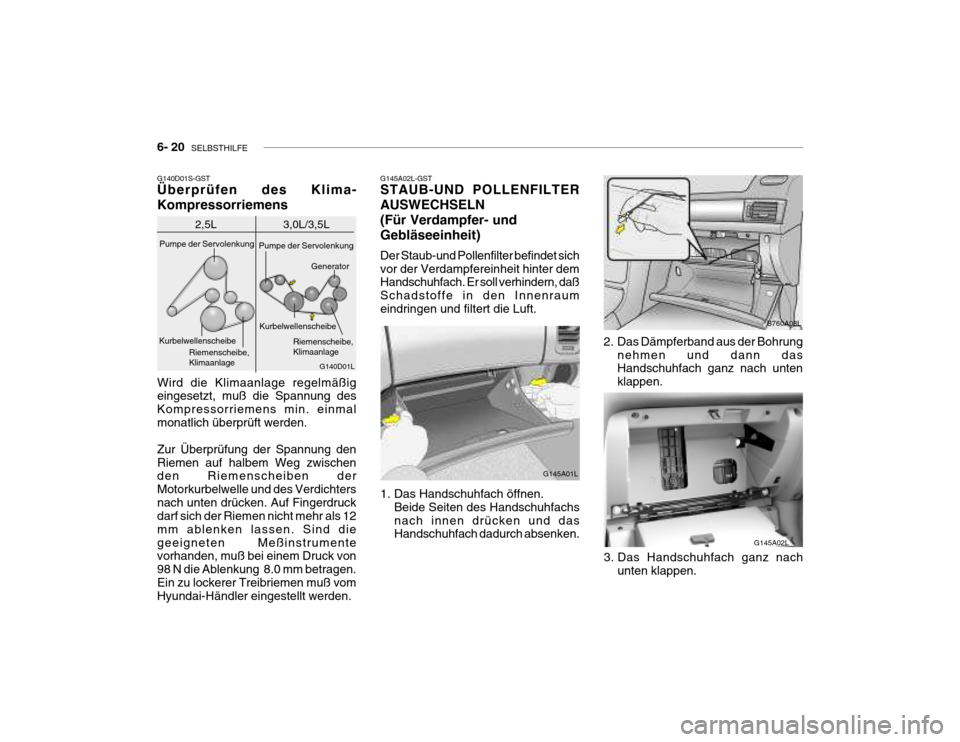

G140D01S-GST Überprüfen des Klima- Kompressorriemens Wird die Klimaanlage regelmäßig eingesetzt, muß die Spannung des Kompressorriemens min. einmalmonatlich überprüft werden. Zur Überprüfung der Spannung den Riemen auf halbem Weg zwischen den Riemenscheiben der Motorkurbelwelle und des Verdichtersnach unten drücken. Auf Fingerdruck darf sich der Riemen nicht mehr als 12 mm ablenken lassen. Sind diegeeigneten Meßinstrumente vorhanden, muß bei einem Druck von 98 N die Ablenkung 8.0 mm betragen.Ein zu lockerer Treibriemen muß vom Hyundai-Händler eingestellt werden. Riemenscheibe, Klimaanlage
G145A02L-GST STAUB-UND POLLENFILTER AUSWECHSELN(Für Verdampfer- undGebläseeinheit) Der Staub-und Pollenfilter befindet sich vor der Verdampfereinheit hinter dem Handschuhfach. Er soll verhindern, daß Schadstoffe in den Innenraumeindringen und filtert die Luft.
G145A01L
1. Das Handschuhfach öffnen. Beide Seiten des Handschuhfachsnach innen drücken und das Handschuhfach dadurch absenken.
3. Das Handschuhfach ganz nachunten klappen. G145A02L
2. Das Dämpferband aus der Bohrung
nehmen und dann dasHandschuhfach ganz nach unten klappen.
B760A08L

SELBSTHILFE 6- 21
4. Den Knopf an der Abdeckung des
Klimaanlagenfilters in Gegenuhrzeigerrichtung drehen und die Abdeckung desKlimaanlagenfilters abnehmen. G145A03L
G145A04L

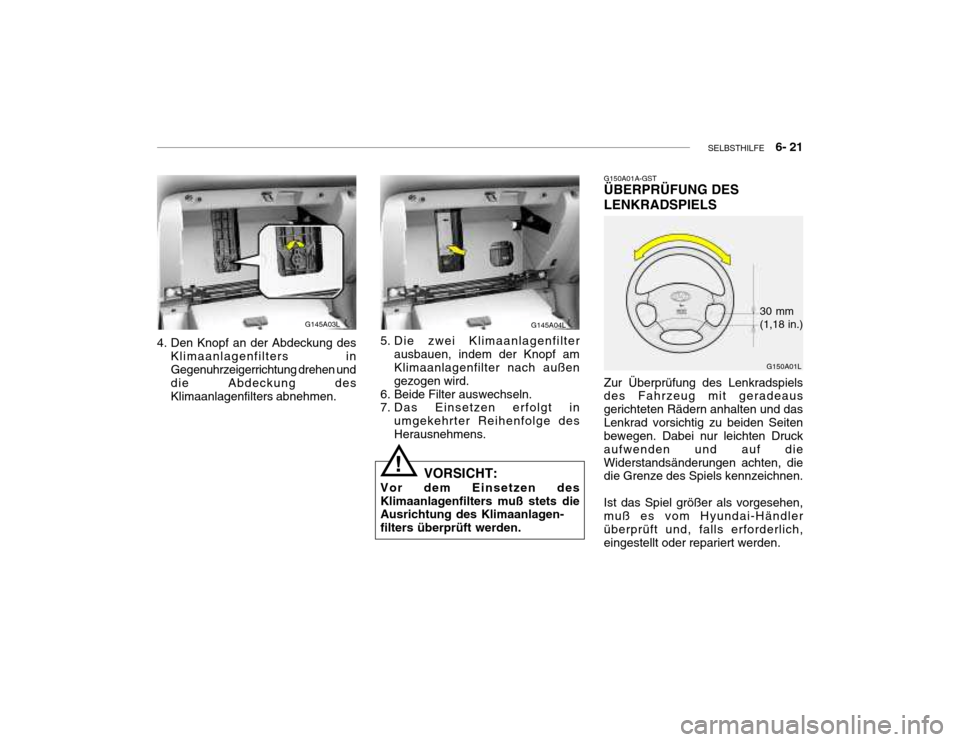

5. Die zwei Klimaanlagenfilter ausbauen, indem der Knopf am Klimaanlagenfilter nach außen gezogen wird.
6. Beide Filter auswechseln.
7. Das Einsetzen erfolgt in umgekehrter Reihenfolge des Herausnehmens.
VORSICHT:
Vor dem Einsetzen desKlimaanlagenfilters muß stets die Ausrichtung des Klimaanlagen- filters überprüft werden.
!
G150A01L
30 mm (1,18 in.)
G150A01A-GSTÜBERPRÜFUNG DES LENKRADSPIELS Zur Überprüfung des Lenkradspiels des Fahrzeug mit geradeaus gerichteten Rädern anhalten und dasLenkrad vorsichtig zu beiden Seiten bewegen. Dabei nur leichten Druck aufwenden und auf dieWiderstandsänderungen achten, die die Grenze des Spiels kennzeichnen. Ist das Spiel größer als vorgesehen, muß es vom Hyundai-Händler überprüft und, falls erforderlich,eingestellt oder repariert werden.

6- 22 SELBSTHILFE
HXGS508
3 ~ 8 mm (0,12 ~ 0,31 in.)

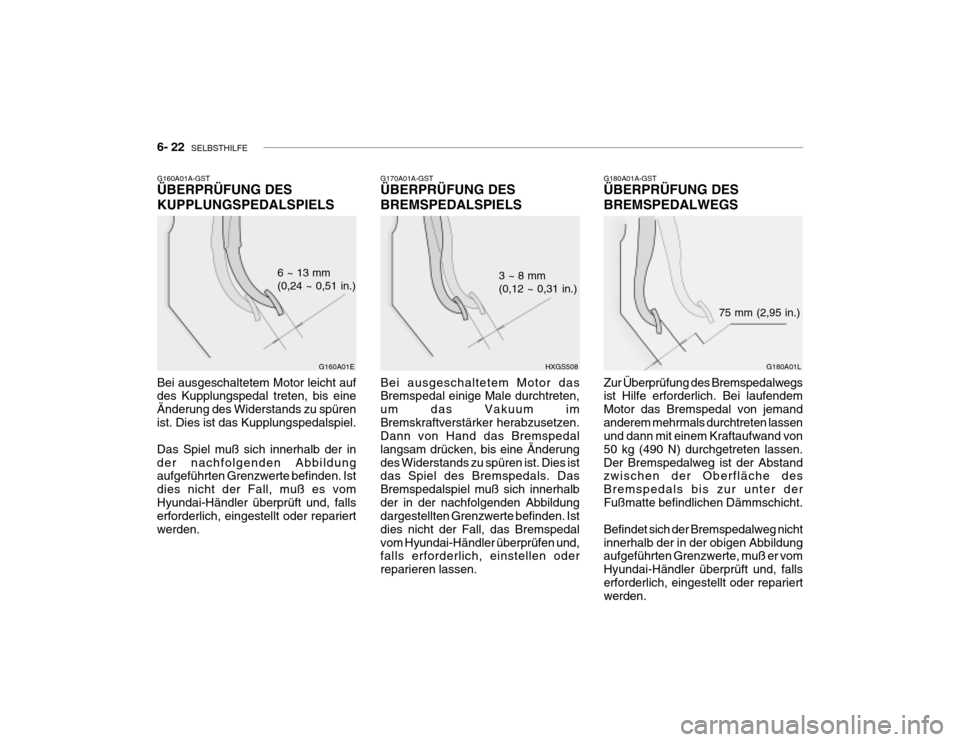

G170A01A-GSTÜBERPRÜFUNG DES BREMSPEDALSPIELS Bei ausgeschaltetem Motor das Bremspedal einige Male durchtreten, um das Vakuum imBremskraftverstärker herabzusetzen. Dann von Hand das Bremspedal langsam drücken, bis eine Änderungdes Widerstands zu spüren ist. Dies ist das Spiel des Bremspedals. Das Bremspedalspiel muß sich innerhalbder in der nachfolgenden Abbildung dargestellten Grenzwerte befinden. Ist dies nicht der Fall, das Bremspedalvom Hyundai-Händler überprüfen und, falls erforderlich, einstellen oder reparieren lassen.G180A01L
75 mm (2,95 in.)
G180A01A-GST ÜBERPRÜFUNG DES BREMSPEDALWEGS Zur Überprüfung des Bremspedalwegs ist Hilfe erforderlich. Bei laufendem Motor das Bremspedal von jemandanderem mehrmals durchtreten lassen und dann mit einem Kraftaufwand von 50 kg (490 N) durchgetreten lassen.Der Bremspedalweg ist der Abstand zwischen der Oberfläche des Bremspedals bis zur unter derFußmatte befindlichen Dämmschicht. Befindet sich der Bremspedalweg nicht innerhalb der in der obigen Abbildung aufgeführten Grenzwerte, muß er vom Hyundai-Händler überprüft und, fallserforderlich, eingestellt oder repariert werden.G160A01E
6 ~ 13 mm (0,24 ~ 0,51 in.)
G160A01A-GSTÜBERPRÜFUNG DES KUPPLUNGSPEDALSPIELS
Bei ausgeschaltetem Motor leicht auf des Kupplungspedal treten, bis eine Änderung des Widerstands zu spürenist. Dies ist das Kupplungspedalspiel. Das Spiel muß sich innerhalb der in der nachfolgenden Abbildung aufgeführten Grenzwerte befinden. Ist dies nicht der Fall, muß es vomHyundai-Händler überprüft und, falls erforderlich, eingestellt oder repariert werden.

SELBSTHILFE 6- 23
G140D01L
2,5L3,0L/3,5L
G190A01A-GST ÜBERPRÜFUNG DER KEILRIEMEN Die Keilriemen müssen in regelmäßigen Abständen auf die vorgeschriebene Spannung überprüftund, falls erforderlich, eingestellt werden. Dabei müssen die Riemen gleichzeitig auf Risse, Verschleiß,Ausfransungen oder andere Anzeichen von Beschädigung überprüft und, falls erforderlich, ausgewechselt werden.Auch der Verlauf des Riemens muß überprüft werden, um sicherzustellen, daß zwischen den Riemen und anderenTeilen des Motors keine Störungen auftreten.Pumpe der Servolenkung
Pumpe der Servolenkung
Generator
KurbelwellenscheibeRiemenscheibe, Klimaanlage
Kurbelwellenscheibe
Riemenscheibe, Klimaanlage
Durchge- brannt
G200A01L

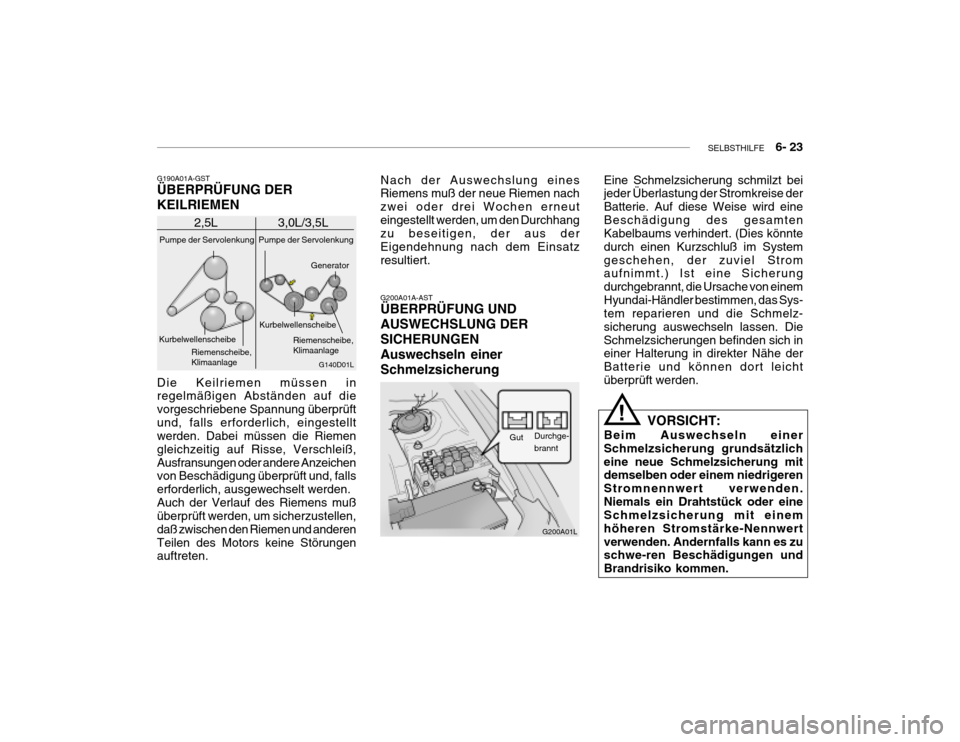

G200A01A-AST ÜBERPRÜFUNG UND AUSWECHSLUNG DER SICHERUNGENAuswechseln einerSchmelzsicherung
Nach der Auswechslung eines Riemens muß der neue Riemen nach zwei oder drei Wochen erneuteingestellt werden, um den Durchhang zu beseitigen, der aus der Eigendehnung nach dem Einsatzresultiert.
GutEine Schmelzsicherung schmilzt bei jeder Überlastung der Stromkreise der Batterie. Auf diese Weise wird eineBeschädigung des gesamten Kabelbaums verhindert. (Dies könnte durch einen Kurzschluß im Systemgeschehen, der zuviel Strom aufnimmt.) Ist eine Sicherung durchgebrannt, die Ursache von einemHyundai-Händler bestimmen, das Sys- tem reparieren und die Schmelz- sicherung auswechseln lassen. DieSchmelzsicherungen befinden sich in einer Halterung in direkter Nähe der Batterie und können dort leichtüberprüft werden.
VORSICHT:
Beim Auswechseln einerSchmelzsicherung grundsätzlicheine neue Schmelzsicherung mit demselben oder einem niedrigeren Stromnennwert verwenden.Niemals ein Drahtstück oder eine Schmelzsicherung mit einem höheren Stromstärke-Nennwertverwenden. Andernfalls kann es zu schwe-ren Beschädigungen und Brandrisiko kommen.
!

6- 24 SELBSTHILFE
durchgebrannt ist, entsprechend der nachfolgenden Schritte vorgehen:
1. Die Zündung und alle anderen
Schalter ausschalten.
2. Den Sicherungskasten öffnen und jede Sicherung überprüfen. Jede einzelne Sicherung herausziehen (dabei ist eine kleine imSicherungskasten enthaltene "Sicherungsabziehvorrichtung" behilflich).
3. Grundsätzlich alle Sicherungen überprüfen, selbst wenn bereits einedurchgebrannte Sicherunggefunden wurde.
HXGS416 4. Die durchgebrannte Sicherung
durch Eindrücken einer neuen Sicherung mit demselbenStromstärke-Nennwert aus- wechseln. Die Sicherung muß sich paßgerecht einfügen lassen. Ist diesnicht der Fall, muß die Sicherungsklemme vom Hyundai- Händler repariert oderausgewechselt werden. Ist keine Ersatzsicherung zur Hand, kann vorübergehend eine Sicherung mitdem gleichen Stromstärke- Nennwert verwendet werden, die für Zubehör zuständig ist, das nichtso wichtig ist (z.B. Radio oder Zigarettenanzünder). Ist dies der Fall, schnellstmöglich die sicherungergänzen.
"Sicherungsabziehvorrichtung"
G200B02L
Durchgebrannt
Gut
G200B01Y-AST Auswechslung von Sicherungen
G200B01L

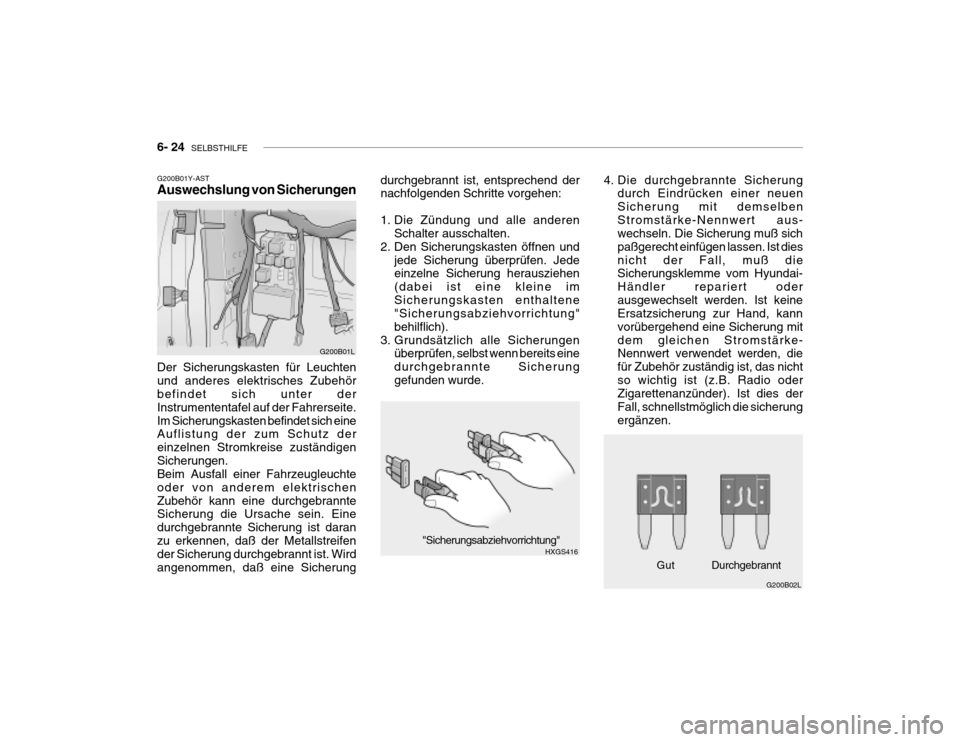

Der Sicherungskasten für Leuchten und anderes elektrisches Zubehör befindet sich unter der Instrumententafel auf der Fahrerseite.Im Sicherungskasten befindet sich eine Auflistung der zum Schutz der einzelnen Stromkreise zuständigenSicherungen. Beim Ausfall einer Fahrzeugleuchte oder von anderem elektrischenZubehör kann eine durchgebrannte Sicherung die Ursache sein. Eine durchgebrannte Sicherung ist daranzu erkennen, daß der Metallstreifen der Sicherung durchgebrannt ist. Wird angenommen, daß eine Sicherung

SELBSTHILFE 6- 25
VORSICHT:
Eine durchgebrannte Sicherung zeigt ein Problem mit dem Stromkreis an. Brennt eineeingewechselte Sicherung sofort nach dem Einschalten wieder durch, handelt es sich um einschwerwiegenderes Problem, das von einem Hyundai-Händler bestimmt und repariert werden muß.Eine Sicherung nur durch eine neue Sicherung mit demselben Stromstärke-Nennwert ersetzen. Eine Sicherung mit einem höheren Stromstärke-Nennwert kann zuBeschädigung und Brandrisiko führen. HINWEIS: Siehe Seite 6-37 für die Beschreibung der Sicherungstafel.! G210A01A-AST ÜBERPRÜFUNG DER BATTERIE
WARNUNG:
Batterien können gefährlich sein! Bei Arbeiten an Batterien sorgfältig die nachfolgenden Vorsichtsmaß- nahmen beachten, um schwereVerletzungen zu vermeiden.
Die Batterieflüssigkeit enthält einekonzentrierte Schwefelsäurelösung, die giftig und hoch korrosiv wirkt. Vorsichtig vorgehen, um keineBatterieflüssigkeit auf Personen oder Fahrzeug zu verschütten. Gerät Batterieflüssigkeit auf Personen, diefolgenden Gegenmaßnahmen ergreifen:
o Gerät Batterieflüssigkeit auf die Haut, den betroffenen Bereich min. 15 min lang mit Wasser abspülenund dann ärztliche Hilfe aufsuchen.
o Gerät Batterieflüssigkeit in die
Augen, die Augen mit Wasserausspülen und so schnell wie möglich ärztliche Hilfe aufsuchen.
!
Während des Transports zum Arzt die Augen weiterhin mit einem wassergetränkten Schwamm oderweichen Tuch ausspülen.
o Wird versehentlich Batterieflüssig-
keit geschluckt, sofort einen Arztaufsuchen.
Während des Aufladens einer Batterieentweder mit einem Batterie-Ladegerät (oder über die Lichtmaschine des Fahrzeugs) entstehen explosive Gase.Um Verletzungsgefahr auszuschlie- ßen, müssen grundsätzlich die folgenden Warnhinweise beachtetwerden:
o Batterien nur in gut gelüfteter Umgebung aufladen.
o In den Ladebereich dürfen keine
Flammen, Funken oder brennende Zigaretten gelangen.
o Kinder vom Ladebereich fernhalten.

6- 26 SELBSTHILFE
Rotorblätter zu vermeiden. Wenn die Kühlmitteltemperatur sinkt, schaltet der Lüfter automatisch aus. Dies ist Normalzustand. G220B01A-AST Überprüfen des Motorkühlgebläses Das Motorkühlgebläse muß sich automatisch bei hoher Motorkühlmitteltemperatur ein-schalten. G220C01A-AST Überprüfen des Kondensator- Kühlgebläses Bei Betrieb der Klimaanlage muß sich das Kondensator-Kühlgebläse automatisch einschalten. G230A01A-GST SERVOLENKUNGSFLÜSSIG- KEITSSTAND
HXG2006

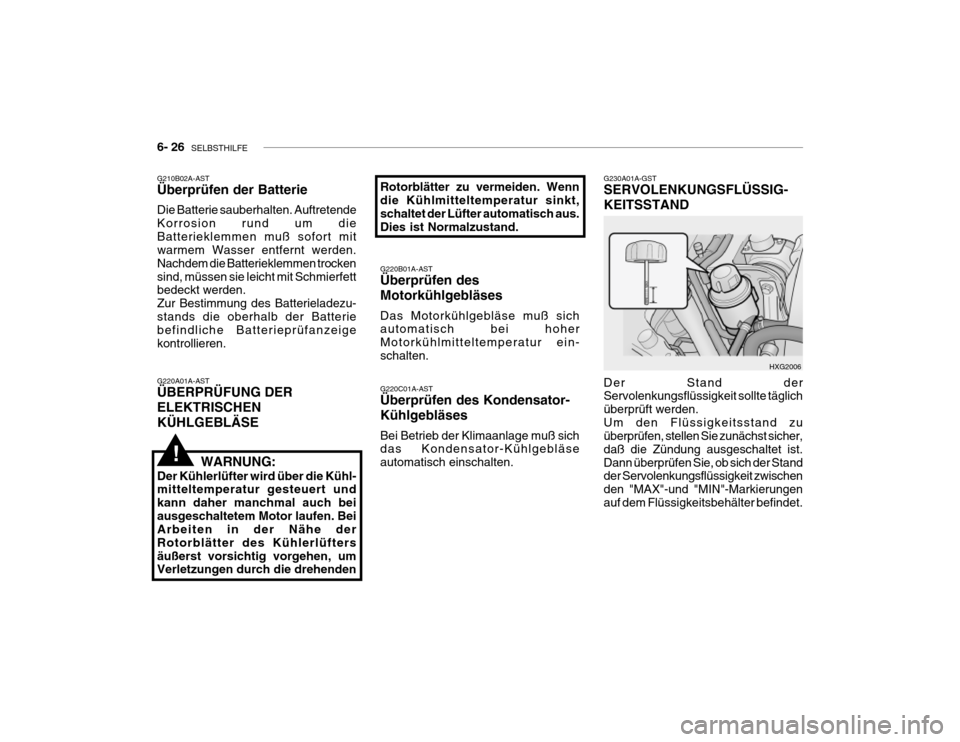

Der Stand der Servolenkungsflüssigkeit sollte täglich überprüft werden.Um den Flüssigkeitsstand zu überprüfen, stellen Sie zunächst sicher, daß die Zündung ausgeschaltet ist.Dann überprüfen Sie, ob sich der Stand der Servolenkungsflüssigkeit zwischen den "MAX"-und "MIN"-Markierungenauf dem Flüssigkeitsbehälter befindet.
G210B02A-AST Überprüfen der Batterie Die Batterie sauberhalten. Auftretende Korrosion rund um dieBatterieklemmen muß sofort mit warmem Wasser entfernt werden. Nachdem die Batterieklemmen trockensind, müssen sie leicht mit Schmierfett bedeckt werden. Zur Bestimmung des Batterieladezu-stands die oberhalb der Batterie befindliche Batterieprüfanzeige kontrollieren. G220A01A-AST ÜBERPRÜFUNG DER ELEKTRISCHENKÜHLGEBLÄSE
WARNUNG:
Der Kühlerlüfter wird über die Kühl- mitteltemperatur gesteuert und kann daher manchmal auch beiausgeschaltetem Motor laufen. Bei Arbeiten in der Nähe der Rotorblätter des Kühlerlüftersäußerst vorsichtig vorgehen, um Verletzungen durch die drehenden
!

SELBSTHILFE 6- 27
HINWEIS: Bei extrem niedrigen Temperaturen (unter -20°C) können direkt nach dem Anlassen des Motorsschleifende Geräusche von der Servolenkungspumpe zu hören sein.Verschwindet dieses Geräusch während des Warmlaufens wird keine Fehlfunktion des Systemsangezeigt. Das Geräusch ist auf das Verhalten der Servolenkflüssigkeit bei extrem niedrigen Temperaturenzurückzuführen. Empfohlene Servolenkflüssigkeit Das Automatikgetriebeöl PSF-3 verwenden. HINWEIS: Den Motor nicht anlassen, wenn der Servolenk-Ölbehälter leer ist. G240A01A-AST SERVOLENKSSCHLÄUCHE Die Anschlüsse der Servolenkschläuche solltenentsprechend den in der Wartungstabelle in Kapitel 5 aufgeführten Wartungsintervallen aufundichte Stellen überprüft werden. Bei starken Rissen, Verzug, Abrieb oder verschlissenen Stellen derSchlauchoberfläche müssen die Servolenkschläuche ausgewechselt werden. Eine Qualitätsminderung desSchlauchs kann zu einer vorzeitigen Panne führen.G290A02L-GST EINSTELLEN DER SCHEINWERFER
G290A02L
Vertikale EinstellungHorizontalEinstellung

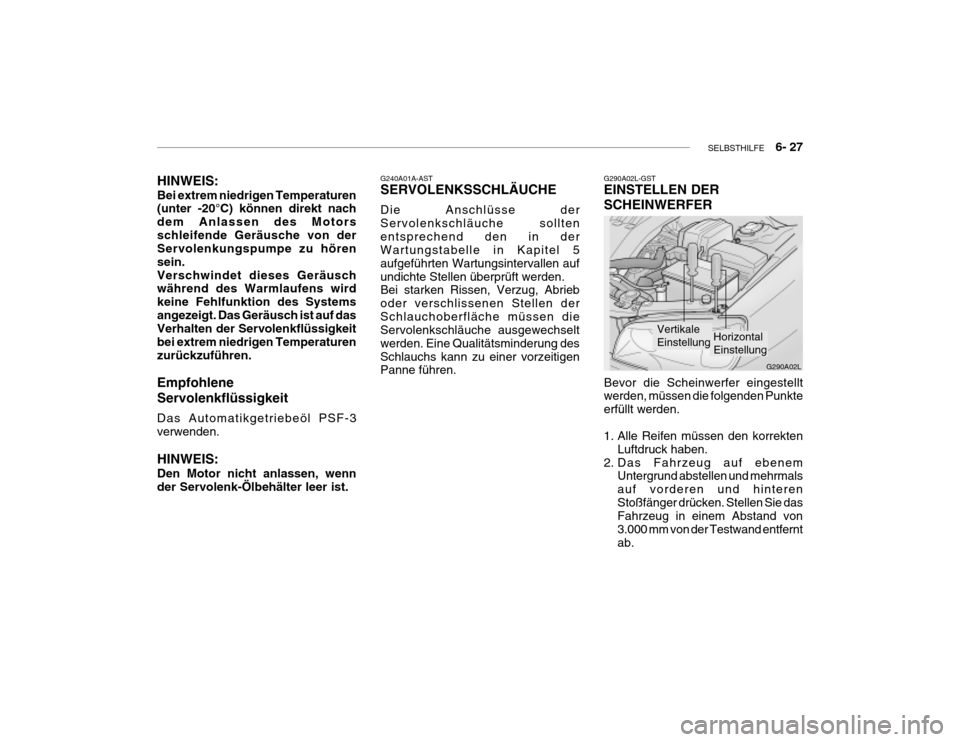

Bevor die Scheinwerfer eingestellt werden, müssen die folgenden Punkte erfüllt werden.
1. Alle Reifen müssen den korrekten Luftdruck haben.
2. Das Fahrzeug auf ebenem Untergrund abstellen und mehrmals auf vorderen und hinterenStoßfänger drücken. Stellen Sie das Fahrzeug in einem Abstand von 3.000 mm von der Testwand entferntab.
