2004 Alfa Romeo 156 Manual de Uso e Manutenção (in Portuguese)

CONHECIMENTO DO VEÍCULO
103
Luz
avisadoraVisualização
no mostrador
á
SISTEMA VDC (VEHICLE DINAMICS CONTROL)
(a pedido para as versões/mercados onde previsto)Rodando a chave para a posição MARa luz avisadora no mostrador se acende mas deve apa-
gar-se após alguns segundos.
Se a luz avisadora não se apaga, ou se permanece acesa durante o andamento (junto com a
mensagem + símbolo visualizados no mostrador e a ignição do led no botão ASR), dirigir-se aos Ser-
viços Autorizados Alfa Romeo.
O lampejo da luz avisadora durante o andamento indica a intervenção do sistema VDC.
W
AVARIA DAS LUZES EXTERNAS A luz avisadora se ilumina quando é detectada uma anomalia numa das seguintes luzes:
– luzes de mínimos
– luzes de stop (de parada) ou relativo fusível
– luzes do farol de nevoeiro traseiro
– luzes da matrícula.
A anomalia referida a estas lâmpadas poderia ser: a queima de uma ou mais lâmpadas, a queima
do relativo fusível de protecção ou a interrupção da ligação eléctrica.

CONHECIMENTO DO VEÍCULO
104
Luz
avisadoraVisualização
no mostrador
VELOCIDADE LIMITE ULTRAPASSADA A mensagem + símbolo visualizados no mostrador, acompanhados de um relativo sinal acústico,
aparecem quando o veículo ultrapassa o valor de velocidade limite precedentemente estabelecido
(ver “Limite velocidade” no presente capítulo).
ç
RESERVA DE COMBUSTÍVEL A luz avisadora no indicador de nível combustível se acende quando no depósito são restantes cerca
de 7 litros de combustível e em concomitância de autonomia inferior a 50 km.LIMITADA AUTONOMIA A mensagem é visualizada pelo mostrador em concomitância de autonomia inferior a 50 km.MANUTENÇÃO PROGRAMADAEsta visualização aparece no mostrador a 2000 km desde o vencimento previsto pelo Plano de
Manutenção Programada (a cada 20.000 km) e é reproposta em forma temporizada, rodando a
chave para a posição MARa cada 200 km.

CONHECIMENTO DO VEÍCULO
105
Luz
avisadoraVisualização
no mostradorR
INDICADOR DE DIRECÇÃO ESQUERDO (INTERMITENTE) A luz avisadora no mostrador se acende quando a alavanca de comando das luzes de direcção (pis-
cas) é deslocada para baixo ou, junto com o pisca direito, quando é premido o botão das luzes de
emergência.
4
5
LUZES DO FAROL DE NEVOEIRO TRASEIRO A luz avisadora no mostrador se acende quando são acesas as luzes do farol de nevoeiro traseiro.LUZES DO FARÓIS DE NEVOEIRO
(a pedido para as versões/mercados onde previsto)A luz avisadora no mostrador se acende quando são acesas as luzes do farol de nevoeiro.
E
INDICADOR DE DIRECÇÃO DIREITO (INTERMITENTE)A luz avisadora no mostrador se acende quando a alavanca de comando das luzes de direcção (pis-
cas) é deslocada para cima ou, junto com o pisca esquerdo, quando é premido o botão das luzes
de emergência.

CONHECIMENTO DO VEÍCULO
106
l
INDICADORES DE DIRECÇÃO DO EVENTUAL ATRELADOA luz avisadora no mostrador se acende quando a alavanca de comando das luzes de direcção (pis-
cas) é deslocada para cima ou para baixo, ou quando é premido o botão das luzes de emergência.
Luz
avisadoraVisualização
no mostrador
1
LUZES DO FAROL DE MÁXIMOS A luz avisadora no quadrante se acende quando são acesas as luzes dos faróis de máximo.
3Ü
LUZES DE MÍNIMOS E DOS FARÓIS DE MÉDIOS A luz avisadora no mostrador se acende quando são acesas as luzes de mínimo ou os faróis de
médios.REGULADOR DE VELOCIDADE CONSTANTE (CRUISE CONTROL)
(se previsto) A luz avisadora no mostrador se acende com a virola do regulador de velocidade constante na po-
sição ON, quando o dispositivo inicia a intervir no motor.

CONHECIMENTO DO VEÍCULO
107
Luz
avisadora no
mostradorVisualização
no mostrador
AVARIA DA CAIXA DE VELOCIDADES AUTOMÁTICA Q-SYSTEMAo rodar a chave na posição MARa luz avisadora no quadro de instrumentos deve acender-se e
apagar-se depois de cerca 4 segundos. Se, a luz avisadora permanece acesa ou se, acende du-
rante a marcha, indica o excessivo aquecimento do óleo da caixa de velocidades automática (luz
fixa) ou uma anomalia da caixa de velocidades (luz lampejante).
Luz avisadora acesa com luz fixa: indica que o óleo da caixa de velocidades automática
atingiu a temperatura máxima estabelecida.
Para favorecer o arrefecimento, se aconselha de estacionar o veículo, posicionar a alavanca em P
ou Ne manter o motor aceso ao ralenti até ao apagamento da luz avisadora. Portanto, retomar a
marcha sem pedir ao motor elevadas performances. Se, a luz avisadora se acende novamente, é
necessário estacionar novamente com o motor ao ralenti até ao seu apagamento. Se, o intervalo
entre uma ignição da luz avisadora e a outra fosse inferior a 15 minutos, se aconselha de estacio-
nar o veículo, desligar o motor e aguardar que o grupo motor/caixa de velocidades se resfrie com-
pletamente. Dirija-se o quanto antes aos Serviços Autorizados Alfa Romeo.
Luz avisadora acesa com luz lampejante: indica uma anomalia na caixa de velocidades
automática.
O sistema automático de controlo predispõe um programa de emergência. Se, aconselha, nestas cir-
cunstâncias, de estacionar o veículo e desligar o motor; ao seguinte arranque, de facto, o sistema de
auto-diagnóstico pode excluir a anomalia que será sempre memorizada. Se, ao contrário, a anomalia
permanece (luz avisadora lampejante), será necessário seleccionar manualmente as marchas como quando
se conduz um veículo com a caixa de velocidades manual, lembrando-se que as únicas duas relações dis-
poníveis são a 2a e a 4a marcha. Dirija-se o quanto antes aos Serviços Autorizados Alfa Romeo.AVARIA DA CAIXA DE VELOCIDADES SELESPEEDAo rodar a chave na posição MARa luz avisadora no quadro de instrumentos deve acender-se e
apagar-se depois de cerca 4 segundos. Se, a luz avisadora permanece acesa indica que foi detec-
tada uma anomalia na caixa de velocidades Selespeed; ao mesmo tempo, é emitida uma sinali-
zação acústica intermitente por 4 segundos, para chamar a atenção do condutor. Dirija-se o quanto
antes aos Serviços Autorizados Alfa Romeo para eliminar a anomalia.
t
t

CONHECIMENTO DO VEÍCULO
108
CLIMATIZAÇÃO1Difusores centrais para o descongelamento ou desembaciamento do pára-brisas - 2Difusores superiores laterais reguláveis - 3Difusores
para o descongelamento ou desembaciamento dos vidros laterais - 4Difusores laterais orientáveis e reguláveis - 5Difusor superior regulável -
6Difusores centrais orientáveis e reguláveis - 7Difusores de ar da zona dos pés dos bancos dianteiros - 8Difusores de ar da zona dos pés
dos bancos traseiros - 9Difusores de ar dos bancos traseiros reguláveis e orientáveis. fig. 94
A0A0571m

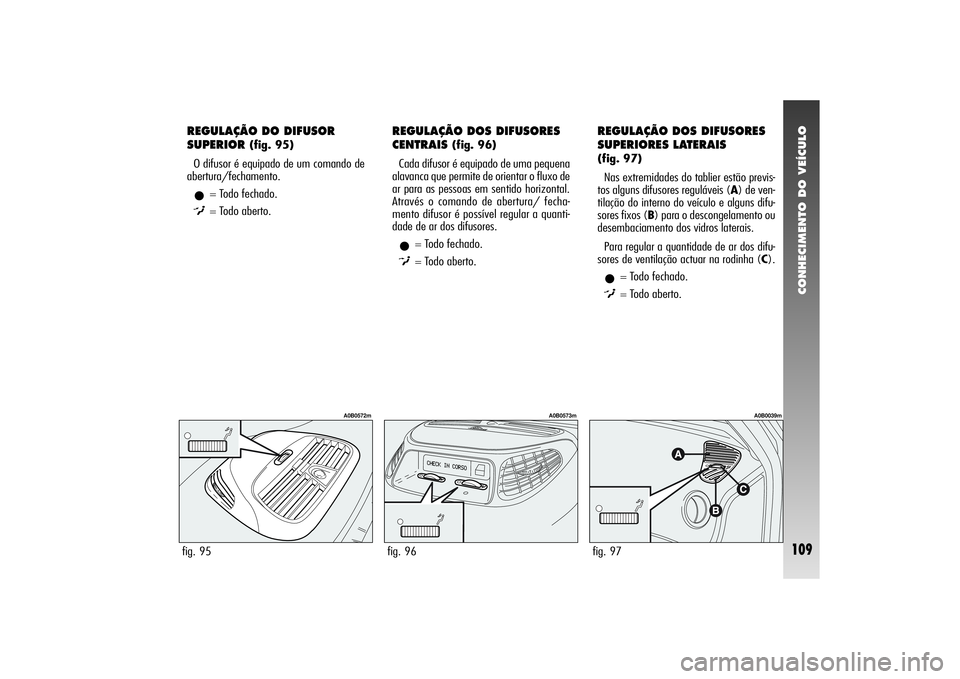

CONHECIMENTO DO VEÍCULO
109
REGULAÇÃO DO DIFUSOR
SUPERIOR
(fig. 95)
O difusor é equipado de um comando de
abertura/fechamento.
•
= Todo fechado.
)= Todo aberto.
REGULAÇÃO DOS DIFUSORES
CENTRAIS
(fig. 96)
Cada difusor é equipado de uma pequena
alavanca que permite de orientar o fluxo de
ar para as pessoas em sentido horizontal.
Através o comando de abertura/ fecha-
mento difusor é possível regular a quanti-
dade de ar dos difusores.
•
= Todo fechado.
(= Todo aberto.
REGULAÇÃO DOS DIFUSORES
SUPERIORES LATERAIS (fig. 97)
Nas extremidades do tablier estão previs-
tos alguns difusores reguláveis (A) de ven-
tilação do interno do veículo e alguns difu-
sores fixos (B) para o descongelamento ou
desembaciamento dos vidros laterais.
Para regular a quantidade de ar dos difu-
sores de ventilação actuar na rodinha (C).•
= Todo fechado.
)= Todo aberto.
fig. 95
A0B0572m
fig. 96
A0B0573m
fig. 97
A0B0039m

CONHECIMENTO DO VEÍCULO
110
REGULAÇÃO DOS DIFUSORES
TRASEIROS ORIENTÁVEISFig. 98: bancos dianteiros (nas extre-
midades do tablier)
Fig. 99: bancos traseiros (na console en-
tre os bancos)
CLIMATIZADOR
MANUAL (fig. 99a - onde previsto)COMANDOS1 - Virola para a regulação da tempera-
tura do ar (mistura de ar quente / frio)
2- Botão de activação/desactivação do
compressor do climatizador
3- Botão de activação/desactivação da
circulação de ar interno
4- Virola de activação do ventilador
5- Botão de activação/desactivação de
máximo descongelamento/desembacia-
mento do pára-brisas e dos vidros laterais
dianteiros e dos espelhos retrovisores ex-
ternos
6- Botão de activação/desactivação do
vidro traseiro térmico e de descongelamento
dos espelhos retrovisores externos.
7- Virola de distribuição do ar.
fig. 98
A0B0038m
fig. 99
A0B0289m
Para a regulação da quantidade de ar ac-
tuar nas aletas (A) com abertura/fecha-
mento a pressão.
A orientação do fluxo de ar é obtida ro-
dando o difusor através das aletas.
