Page 97 of 343

CONHECIMENTO DO VEÍCULO95
Luz
avisadoraVisualização
no mostrador¬
AVARIA DO AIR BAG Rodando a chave para a posição MARa luz avisadora no mostrador se acende, mas deve apa-
gar-se após alguns segundos. A luz avisadora se acende de modo permanente quando o sistema
Air bag apresenta anomalias de funcionamento.
F
AIR BAG FRONTAL LADO PASSAGEIRO DESACTIVADO A luz avisadora
F
no mostrador se acende quando é desactivado o Air bag frontal do lado do
passageiro mediante o relativo comutador de chave. Com o Air bag frontal do lado do passageiro
activado, rodando a chave para a posição MARa luz avisadora no check panel se acende mas deve
apagar-se após cerca de 4 segundos.
Se, a luz avisadora
¬
não acende ao rodar a chave na posição MAR,
ou então, permanece acesa durante a marcha é possível que seja pre-
sente uma anomalia nos sistemas de retenção; neste caso os air bag ou os pré-
tensores podem não activar-se em caso de acidente ou, num maior limitado nú-
mero de casos, activar-se erroneamente. Antes de prosseguir dirigir-se aos
Serviços Autorizados Alfa Romeo para o imediato controlo do sistema.
A avaria da luz avisadora
¬
(luz avisadora apagada) é sinalizada também pelo
lampejo, além dos normais segundos da luz avisadora
F
que sinaliza Air bag
frontal passageiro desactivado.
AVISO
A luz avisadora Fsinaliza também, eventuais anomalias da luz avisa-
dora ¬. Esta condição é indicada pelo lampejo intermitente da luz avisa-
dora Falém dos 4 segundos. Neste caso a luz avisadora ¬pode não sinali-
zar eventuais anomalias dos sistemas de retenção. Antes de prosseguir, dirigir-se
aos Serviços Autorizados Alfa Romeo para o imediato controlo do sistema
AVISO
Page 98 of 343
CONHECIMENTO DO VEÍCULO96
<
CINTOS DE SEGURANÇA NÃO APERTADOSA luz avisadora no mostrador se acende para alguns segundos quando, com a chave na posição
MAR, o cinto do lugar de condução não estiver apertado correctamente.
Luz
avisadoraVisualização
no mostrador
v
PRESSÃO INSUFICIENTE DO ÓLEO DO MOTORRodando a chave para a posição MARa luz avisadora no mostrador se acende, mas deve apa-
gar-se após o arranque do motor.
w
RECARGA INSUFICIENTE DA BATERIARodando a chave para a posição MARa luz avisadora no check panel se acende, mas deve apa-
gar-se após o arranque do motor (com o motor ao mínimo é admitido um breve atraso no desliga-
mento). Se permanecer acesa, dirigir-se imediatamente aos Serviços Autorizados Alfa Romeo.
Se a luz avisadora
v
se acende durante o andamento do veículo
(junto com a mensagem + símbolo visualizados pelo mostrador), pa-
rar imediatamente o motor e dirigir-se aos Serviços Autorizados Alfa Romeo.
AVISO
Page 99 of 343
CONHECIMENTO DO VEÍCULO97
Luz
avisadoraVisualização
no mostrador
FECHAMENTO INCOMPLETO DAS PORTASA mensagem + símbolo visualizados no mostrador aparecem quando uma ou mais portas ou a
porta da bagageira não estão perfeitamente fechadas.
A luz avisadora no mostrador se acende quando uma ou mais portas ou a porta da bagageira não
estão perfeitamente fechadas. Esta luz avisadora é presente somente para as versões/mercados
onde previsto.
´
Page 100 of 343

CONHECIMENTO DO VEÍCULO98
Luz
avisadoraVisualização
no mostrador
U
AVARIA DO SISTEMA DE CONTROLO DO MOTOR EOBD Em condições normais, rodando a chave de arranque para a posição MAR, a luz avisadora no
mostrador se acende, mas deve apagar-se com o motor ligado. O acendimento inicial indica o fun-
cionamento correcto da luz avisadora.
Se a luz avisadora permanece acesa ou se acender durante o andamento (junto com a mensa-
gem + símbolo visualizados no mostrador):
com a luz fixa- indica um funcionamento irregular no sistema de alimentação/ignição/injecção
que poderia provocar elevadas emissões no escape, possível perda de rendimentos, péssima con-
dução e consumos elevados.
Nestas condições é possível prosseguir o andamento evitando porém de solicitar esforços gravo-
sos ao motor ou fortes velocidades. O uso prolongado do veículo com a luz avisadora acesa fixa pode
causar danos. Dirigir-se o quanto antes à um Serviço Autorizado Alfa Romeo.
A luz avisadora se apaga, se o funcionamento irregular desaparece, mas o sistema memoriza de
qualquer maneira a sinalização;
com a luz lampejante- sinaliza a possibilidade de danificação do catalisador (ver “Sistema
EOBD” no presente capítulo).
Em caso de luz avisadora acesa com luz intermitente é necessário soltar o pedal do acelerador, por-
tando-se a baixos regimes, até quando a luz avisadora parar de lampejar; prosseguir o andamento
com velocidade moderada, procurando de evitar condições de condução que podem provocar mais
lampejos e dirigir-se o quanto antes à um Serviço Autorizado Alfa Romeo.
Se, rodando a chave de arranque para a posição MAR, a luz avisa-
dora
U
não se acende ou se, durante o andamento, se acender com luz
fixa ou lampejante, dirigir-se o quanto antes à um Serviço Autorizado
Alfa Romeo. A funcionalidade da luz avisadora
U
pode ser verificada mediante
apropriadas aparelhagens dos agentes de controlo do tráfego. Respeitar as nor-
mas vigentes no País onde se circula.
Page 101 of 343

CONHECIMENTO DO VEÍCULO99
Luz
avisadoraVisualização
no mostrador
Y
SISTEMA ALFA ROMEO CODERodando a chave para a posição MARa luz avisadora no mostrador deve lampejar somente
uma vez e depois apagar-se. Se, com a chave na posição MAR, a luz avisadora permanecer
acesa, isto indica uma possível avaria: ver “O sistema Alfa Romeo CODE”.
ADVERTÊNCIAO acendimento contemporâneo das luzes avisadoras
U
e Y
indica a avaria
do sistema Alfa Romeo CODE.
Se com o motor ligado a luz avisadora
Y
lampeja, significa que o veículo não está protegido
pelo dispositivo de bloqueio do motor (ver “O sistema Alfa Romeo CODE” neste capítulo). Dirigir-
se aos Serviços Autorizados Alfa Romeo para mandar realizar a memorização de todas as chaves.
POSSÍVEL PRESENÇA DE GELO NA ESTRADAPara avisar o condutor de uma possível presença de gelo na estrada, o mensagem + símbolo são
visualizados pelo display, junto ao respectivo sinal acústico, quando a temperatura exterior é infe-
rior ou igual a 3° C.
A duração do sinal acústico é de cerca 2 segundos, já que a mensagem fica visualizada por cerca
de 10 segundos, transcorridos os quais permanece visualizado só o símbolo até quando a tempe-
ratura não supera os 6° C ou então, até quando o motor não se bloqueia.
Se durante o andamento, sucessivamente à sinalização de uma possível presença de gelo na es-
trada, a temperatura supera os 6° C o símbolo desaparece e se a temperatura devesse atingir no-
vamente os 3° C será activada uma nova mensagem + símbolo acompanhados pelo sinal acús-
tico.

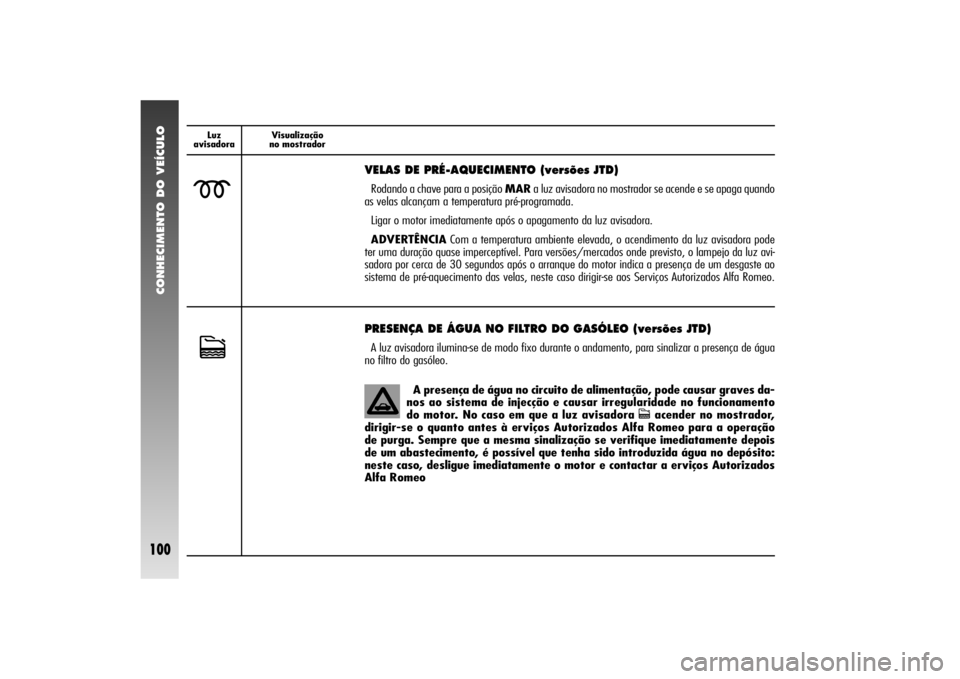

Page 102 of 343

CONHECIMENTO DO VEÍCULO
100
Luz
avisadoraVisualização
no mostrador
m
VELAS DE PRÉ-AQUECIMENTO (versões JTD)Rodando a chave para a posição MARa luz avisadora no mostrador se acende e se apaga quando
as velas alcançam a temperatura pré-programada.
Ligar o motor imediatamente após o apagamento da luz avisadora.
ADVERTÊNCIACom a temperatura ambiente elevada, o acendimento da luz avisadora pode
ter uma duração quase imperceptível. Para versões/mercados onde previsto, o lampejo da luz avi-
sadora por cerca de 30 segundos após o arranque do motor indica a presença de um desgaste ao
sistema de pré-aquecimento das velas, neste caso dirigir-se aos Serviços Autorizados Alfa Romeo.
c
PRESENÇA DE ÁGUA NO FILTRO DO GASÓLEO (versões JTD)A luz avisadora ilumina-se de modo fixo durante o andamento, para sinalizar a presença de água
no filtro do gasóleo.
A presença de água no circuito de alimentação, pode causar graves da-
nos ao sistema de injecção e causar irregularidade no funcionamento
do motor. No caso em que a luz avisadora
c
acender no mostrador,
dirigir-se o quanto antes à erviços Autorizados Alfa Romeo para a operação
de purga. Sempre que a mesma sinalização se verifique imediatamente depois
de um abastecimento, é possível que tenha sido introduzida água no depósito:
neste caso, desligue imediatamente o motor e contactar a erviços Autorizados
Alfa Romeo
Page 103 of 343
CONHECIMENTO DO VEÍCULO
101
Luz
avisadoraVisualização
no mostrador
INTERRUPTOR INERCIAL DE CORTE DO COMBUSTÍVELA mensagem + símbolo visualizados no mostrador aparecem quando o interruptor inercial de
corte do combustível intervém.AVARIA DO SENSOR DO NÍVEL DO ÓLEO DO MOTOR (versões JTD)A mensagem + símbolo visualizados no mostrador aparecem quando é presente uma anomalia
ao sensor do nível do óleo do motor. Dirigir-se o quanto antes aos Serviços Autorizados Alfa Romeo
para mandar eliminar a anomalia.
Se após a visualização da mensagem se sente o cheiro de combustível
ou se percebe perdas do sistema de alimentação, não reactivar o inte-
rruptor, para evitar riscos de incêndio.
AVISO
Page 104 of 343

CONHECIMENTO DO VEÍCULO
102
Luz
avisadoraVisualização
no mostrador
>
SISTEMA DE ANTI-TRAVAMENTO DAS RODAS ABS INEFICIENTE Rodando a chave para a posição MARa luz avisadora no mostrador se acende, mas deve apa-
gar-se após alguns segundos.
A luz avisadora se acende (junto com a mensagem + símbolo, onde previsto, visualizados no mos-
trador) quando o sistema está ineficiente. Neste caso o sistema de travamento mantém inalterada
a própria eficácia, mas sem as potencialidades oferecidas pelo sistema ABS. Se aconselha prudên-
cia, de modo especial, em todos os casos de aderência não regular, portanto, é necessário dirigir-se
o quanto antes aos Serviços Autorizados Alfa Romeo.Corrector electrónico de travagem EBD ineficiente
x>+
O veículo está equipado de corrector electrónico de travagem (EBD).
O acendimento contemporânea das luzes avisadoras no mostrador
>
e x
(junto com a mensagem + símbolo visualizados no mostrador) com o mo-
tor ligado indica uma anomalia do sistema EBD; neste caso, com travagens brus-
cas, é possível haver um bloqueio precoce das rodas traseiras, com a possibi-
lidade de deslizamento. Conduzindo com extremo cuidado, dirigir-se o quanto
antes ao mais próximo Serviço Autorizado Alfa Romeo para a verificação do
sistema.
AVISO
