2023 TOYOTA YARIS CROSS Manuale duso (in Italian)

303
4
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
Guida
■Quando il pedale dell’acceleratore viene premuto eccessivamente
■Quando il veicolo si sposta in una direzione non voluta a causa dell’errata
posizione di innesto selezionata
 P. 2 8 0
Tipi di sensori
AVVISO
■Per garantire il corretto funziona- mento del sistema
 P.281
■Se la funzione di assistenza alla fre- nata nelle manovre di parcheggio
(per oggetti fissi) si attiva inutil- mente, per esempio in corrispon-denza di un passaggio a livello
 P.300
■Da notare quando si lava il veicolo
 P.282

304
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
■La funzione di assistenza alla frenata nelle manovre di parcheggio (per oggetti fissi) si attiva nei seguenti casi
La funzione si attiva se l’indicatore PKSB
OFF non è acceso o non lampeggia ( P.94, 450) e tutte le condizioni seguenti risultano soddisfatte:
●Controllo della limitazione della potenza del sistema ibrido
• L’assistenza alla frenata nelle manovre di parcheggio è attivata.• La velocità del veicolo è uguale o inferiore
a circa 15 km/h. • C’è un oggetto fisso sulla traiettoria di mar-cia del veicolo a una distanza di circa 2 a 4
m. • L’assistenza alla frenata nelle manovre di parcheggio determina che è necessario
azionare il freno più a fondo del normale per evitare una collisione.
●Controllo freni• Il controllo di limitazione della potenza del sistema ibrido è in funzione.
• L’assistenza alla frenata nelle manovre di parcheggio determina che è necessario azionare il freno immediatamente per evi-
tare una collisione.
■La funzione di assistenza alla frenata nelle manovre di parcheggio (per oggetti fissi) cessa di funzionare nei
seguenti casi
La funzione si interrompe se risulta soddi- sfatta una delle condizioni seguenti:
●Controllo della limitazione della potenza del sistema ibrido• L’assistenza alla frenata nelle manovre di
parcheggio è disattivata. • Il sistema determina che la collisione è ormai inevitabile con un azionamento dei
freni normale. • L’oggetto fisso non si trova più a una distanza di circa 2 a 4 m dal veicolo oppure
sulla traiettoria di marcia del veicolo.
●Controllo freni
• L’assistenza alla frenata nelle manovre di parcheggio è disattivata.• Sono trascorsi circa 2 secondi da quando il
veicolo è stato arrestato con il controllo freni.
• È stato premuto il pedale del freno dopo che il veicolo è stato arrestato mediante il controllo freni.
• L’oggetto fisso non si trova più a una distanza di circa 2 a 4 m dal veicolo oppure sulla traiettoria di marcia del veicolo.
■Raggio di rilevamento della funzione di
assistenza alla frenata nelle manovre di parcheggio (per oggetti fissi)
Il raggio di rilevamento della funzione di assi- stenza alla frenata nelle manovre di parcheg-
gio (per oggetti fissi) è diverso da quello del sensore assistenza al parcheggio Toyota. ( P.285) Pertanto, anche se il sensore assi-
stenza al parcheggio Toyota rileva un osta- colo ed emette un avviso, la funzione di assistenza alla frenata nelle manovre di par-
cheggio (per oggetti fissi) potrebbe non entrare in funzione.
■Cicalino del sensore assistenza al par-cheggio Toyota
Indipendentemente dal fatto che il sensore
assistenza al parcheggio Toyota sia attivato oppure no ( P.281), se è attiva la funzione di assistenza alla frenata nelle manovre di par-
cheggio (per oggetti statici) ( P.298), i sen- sori anteriori o posteriori rilevano un ostacolo e vengono attivati il controllo dei freni e il con-
trollo della limitazione della potenza del sistema ibrido, il cicalino del sensore assi-stenza al parcheggio Toyota si attiva per
segnalare al guidatore la distanza approssi- mativa alla quale si trova l’ostacolo.
■Situazioni in cui il sistema potrebbe non funzionare correttamente
 P.283
■Situazioni in cui il sistema può attivarsi
anche se non sussiste alcun rischio di collisione
 P.284

305
4
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
Guida
*: Se presente
Questa funzione si attiva in situazioni come quelle sotto riportate qualora venga rile-
vato un veicolo nella direzione di marcia del veicolo.
■Quando si effettua una retromarcia, con un veicolo in avvicinam ento e il
pedale del freno non è premuto, o viene premuto in ritardo
 P. 2 7 6
■La funzione di assistenza alla frenata nelle manovre di parcheggio (veicoli
che transitano trasversalmente dietro) si attiva nei seguenti casi
La funzione si attiva se l’indicatore PKSB OFF non è acceso o non lampeggia ( P. 9 4 ,
450) e tutte le condizioni seguenti risultano soddisfatte:
●Controllo della limitazione della potenza del sistema ibrido• L’assistenza alla frenata nelle manovre di
parcheggio è attivata.
Funzione di assistenza alla frenata nelle manovre di par-
cheggio (veicoli che transitano trasversalmente dietro)*
Se un sensore radar posteriore rileva un veicolo in avvicinamen to
dall’angolo posteriore destro o sinistro del veicolo e il siste ma determina
che vi è un’elevata possibilità di collisione, tale funzione at tiva il controllo
dei freni per ridurre la possibilità di uno scontro con il veic olo in avvicina-
mento.
Esempi di funzionamento del sistema
Tipi di sensori
AVVISO
■Per garantire il corretto funziona- mento del sistema
 P.276

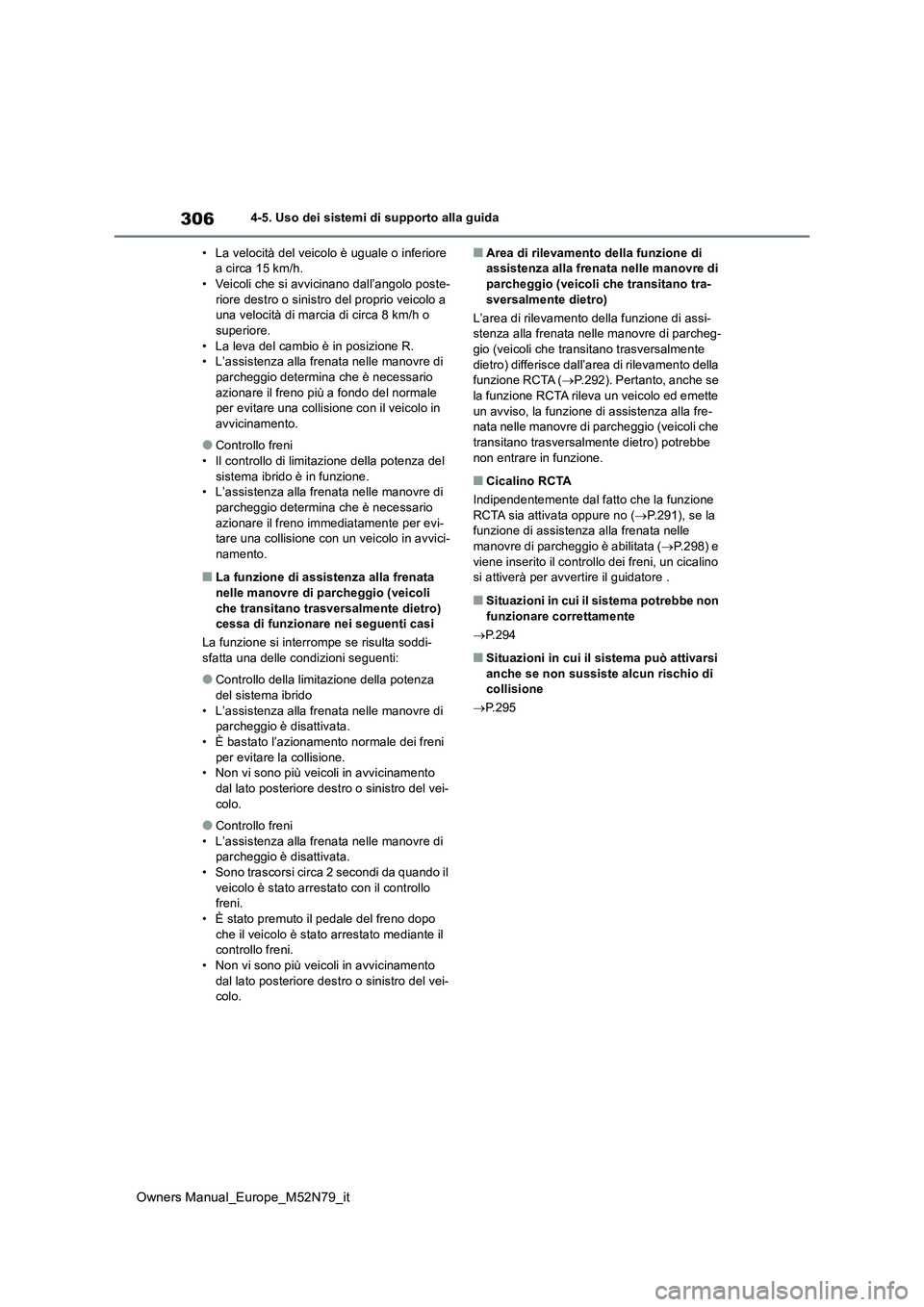

306
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
• La velocità del veicolo è uguale o inferiore a circa 15 km/h.• Veicoli che si avvicinano dall’angolo poste-
riore destro o sinistro del proprio veicolo a una velocità di marcia di circa 8 km/h o superiore.
• La leva del cambio è in posizione R. • L’assistenza alla frenata nelle manovre di parcheggio determina che è necessario
azionare il freno più a fondo del normale per evitare una collisione con il veicolo in avvicinamento.
●Controllo freni• Il controllo di limitazione della potenza del
sistema ibrido è in funzione. • L’assistenza alla frenata nelle manovre di parcheggio determina che è necessario
azionare il freno immediatamente per evi- tare una collisione con un veicolo in avvici-namento.
■La funzione di assistenza alla frenata
nelle manovre di parcheggio (veicoli che transitano trasversalmente dietro) cessa di funzionare nei seguenti casi
La funzione si interrompe se risulta soddi-
sfatta una delle condizioni seguenti:
●Controllo della limitazione della potenza
del sistema ibrido • L’assistenza alla frenata nelle manovre di parcheggio è disattivata.
• È bastato l’azionamento normale dei freni per evitare la collisione.• Non vi sono più veicoli in avvicinamento
dal lato posteriore destro o sinistro del vei- colo.
●Controllo freni• L’assistenza alla frenata nelle manovre di parcheggio è disattivata.
• Sono trascorsi circa 2 secondi da quando il veicolo è stato arrestato con il controllo freni.
• È stato premuto il pedale del freno dopo che il veicolo è stato arrestato mediante il controllo freni.
• Non vi sono più veicoli in avvicinamento dal lato posteriore destro o sinistro del vei-colo.
■Area di rilevamento della funzione di assistenza alla frenata nelle manovre di parcheggio (veicoli che transitano tra-
sversalmente dietro)
L’area di rilevamento della funzione di assi- stenza alla frenata nelle manovre di parcheg-gio (veicoli che transitano trasversalmente
dietro) differisce dall’area di rilevamento della funzione RCTA ( P.292). Pertanto, anche se la funzione RCTA rileva un veicolo ed emette
un avviso, la funzione di assistenza alla fre- nata nelle manovre di parcheggio (veicoli che transitano trasversalmente dietro) potrebbe
non entrare in funzione.
■Cicalino RCTA
Indipendentemente dal fatto che la funzione RCTA sia attivata oppure no ( P.291), se la funzione di assistenza alla frenata nelle
manovre di parcheggio è abilitata ( P.298) e viene inserito il controllo dei freni, un cicalino si attiverà per avvertire il guidatore .
■Situazioni in cui il sistema potrebbe non
funzionare correttamente
 P.294
■Situazioni in cui il sistema può attivarsi anche se non sussiste alcun rischio di collisione
 P.295

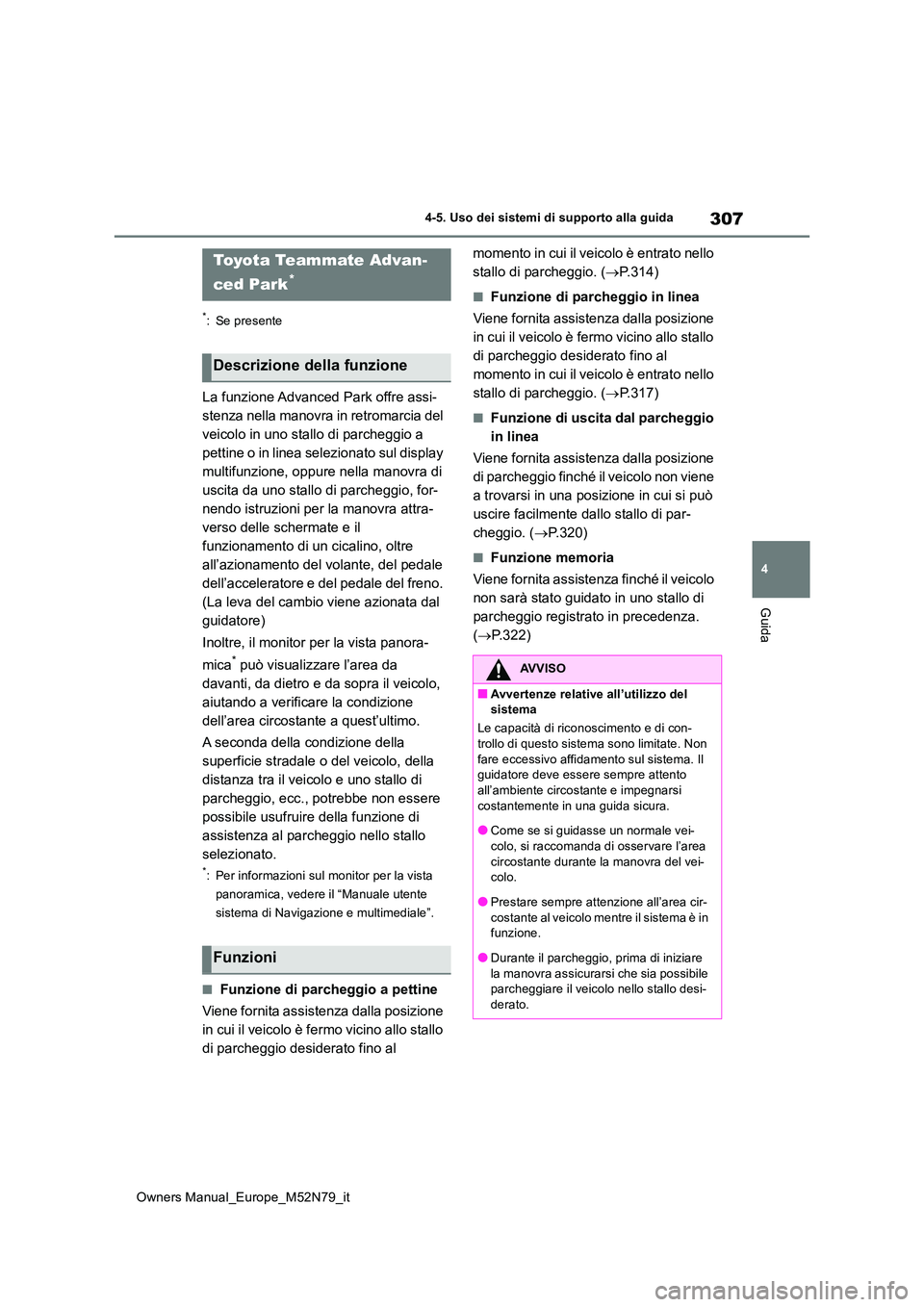

307
4
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
Guida
*: Se presente
La funzione Advanced Park offre assi-
stenza nella manovra in retromarcia del
veicolo in uno stallo di parcheggio a
pettine o in linea selezionato sul display
multifunzione, oppure nella manovra di
uscita da uno stallo di parcheggio, for-
nendo istruzioni per la manovra attra-
verso delle schermate e il
funzionamento di un cicalino, oltre
all’azionamento del volante, del pedale
dell’acceleratore e del pedale del freno.
(La leva del cambio viene azionata dal
guidatore)
Inoltre, il monitor per la vista panora-
mica* può visualizzare l’area da
davanti, da dietro e da sopra il veicolo,
aiutando a verificare la condizione
dell’area circostante a quest’ultimo.
A seconda della condizione della
superficie stradale o del veicolo, della
distanza tra il veicolo e uno stallo di
parcheggio, ecc., potrebbe non essere
possibile usufruire della funzione di
assistenza al parcheggio nello stallo
selezionato.
*: Per informazioni sul monitor per la vista
panoramica, vedere il “Manuale utente
sistema di Navigazione e multimediale”.
■Funzione di parcheggio a pettine
Viene fornita assistenza dalla posizione
in cui il veicolo è fermo vicino allo stallo
di parcheggio desiderato fino al
momento in cui il veicolo è entrato nello
stallo di parcheggio. ( P.314)
■Funzione di parcheggio in linea
Viene fornita assistenza dalla posizione
in cui il veicolo è fermo vicino allo stallo
di parcheggio desiderato fino al
momento in cui il veicolo è entrato nello
stallo di parcheggio. ( P.317)
■Funzione di uscita dal parcheggio
in linea
Viene fornita assistenza dalla posizione
di parcheggio finché il veicolo non viene
a trovarsi in una posizione in cui si può
uscire facilmente dallo stallo di par-
cheggio. ( P.320)
■Funzione memoria
Viene fornita assistenza finché il veicolo
non sarà stato guidato in uno stallo di
parcheggio registrato in precedenza.
( P.322)
Toyo t a Te a m m at e A d v a n -
ced Park*
Descrizione della funzione
Funzioni
AVVISO
■Avvertenze relative all’utilizzo del sistema
Le capacità di riconoscimento e di con-
trollo di questo sistema sono limitate. Non fare eccessivo affidamento sul sistema. Il guidatore deve essere sempre attento
all’ambiente circostante e impegnarsi costantemente in una guida sicura.
●Come se si guidasse un normale vei-
colo, si raccomanda di osservare l’area circostante durante la manovra del vei-colo.
●Prestare sempre attenzione all’area cir-costante al veicolo mentre il sistema è in funzione.
●Durante il parcheggio, prima di iniziare la manovra assicurarsi che sia possibile parcheggiare il veicolo nello stallo desi-
derato.

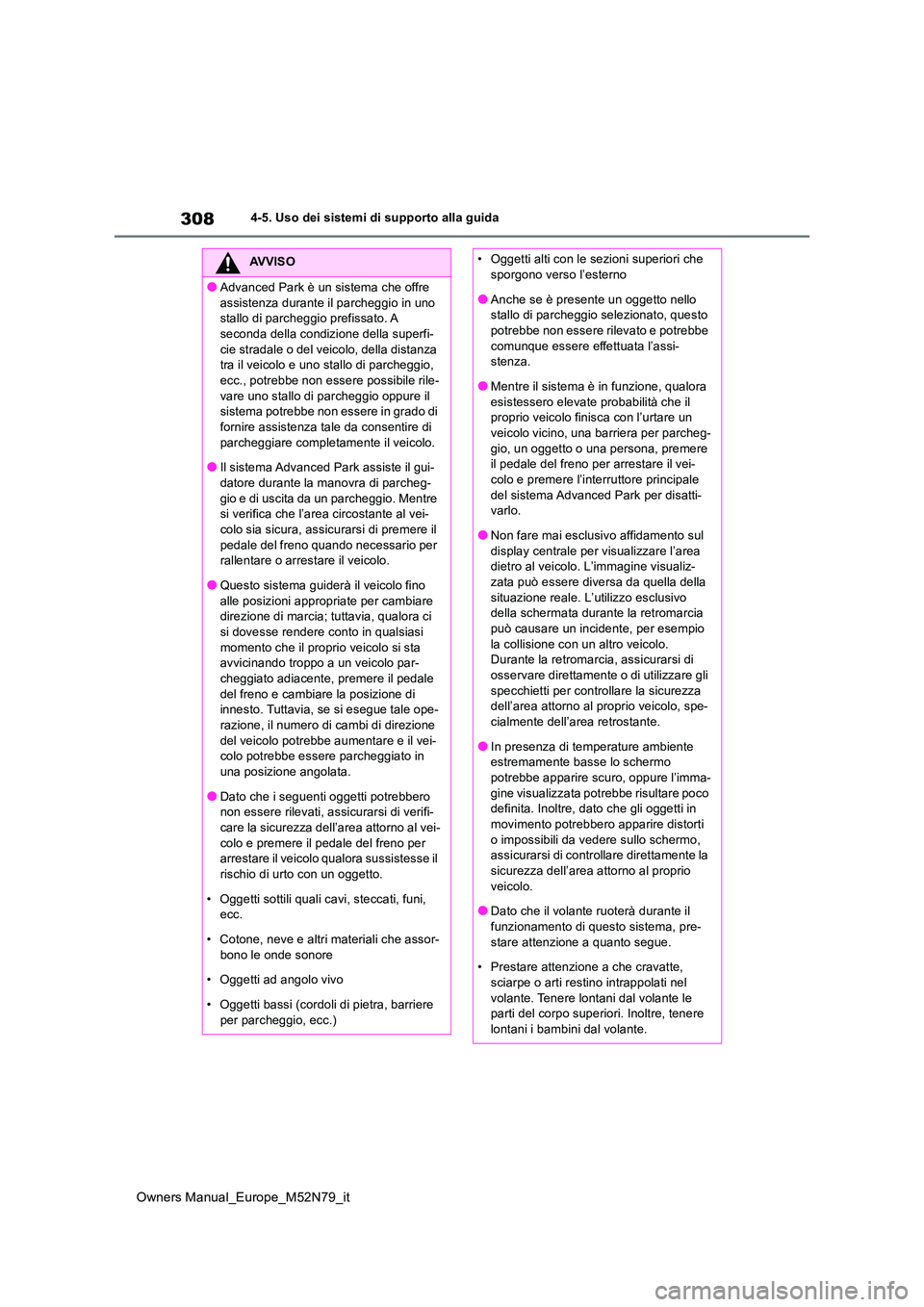

308
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
AVVISO
●Advanced Park è un sistema che offre
assistenza durante il parcheggio in uno stallo di parcheggio prefissato. A seconda della condizione della superfi-
cie stradale o del veicolo, della distanza tra il veicolo e uno stallo di parcheggio, ecc., potrebbe non essere possibile rile-
vare uno stallo di parcheggio oppure il sistema potrebbe non essere in grado di fornire assistenza tale da consentire di
parcheggiare completamente il veicolo.
●Il sistema Advanced Park assiste il gui- datore durante la manovra di parcheg-
gio e di uscita da un parcheggio. Mentre si verifica che l’area circostante al vei-colo sia sicura, assicurarsi di premere il
pedale del freno quando necessario per rallentare o arrestare il veicolo.
●Questo sistema guiderà il veicolo fino
alle posizioni appropr iate per cambiare direzione di marcia; tuttavia, qualora ci si dovesse rendere conto in qualsiasi
momento che il proprio veicolo si sta avvicinando troppo a un veicolo par-cheggiato adiacente, premere il pedale
del freno e cambiare la posizione di innesto. Tuttavia, se si esegue tale ope-
razione, il numero di cambi di direzione del veicolo potrebbe aumentare e il vei-colo potrebbe essere parcheggiato in
una posizione angolata.
●Dato che i seguenti oggetti potrebbero non essere rilevati, assicurarsi di verifi-
care la sicurezza dell’area attorno al vei- colo e premere il pedale del freno per arrestare il veicolo qualora sussistesse il
rischio di urto con un oggetto.
• Oggetti sottili quali cavi, steccati, funi, ecc.
• Cotone, neve e altri materiali che assor- bono le onde sonore
• Oggetti ad angolo vivo
• Oggetti bassi (cordoli di pietra, barriere per parcheggio, ecc.)
• Oggetti alti con le sezioni superiori che sporgono verso l’esterno
●Anche se è presente un oggetto nello stallo di parcheggio selezionato, questo potrebbe non essere rilevato e potrebbe
comunque essere effettuata l’assi- stenza.
●Mentre il sistema è in funzione, qualora
esistessero elevate probabilità che il proprio veicolo finisca con l’urtare un veicolo vicino, una barriera per parcheg-
gio, un oggetto o una persona, premere il pedale del freno per arrestare il vei-colo e premere l’interruttore principale
del sistema Advanced Park per disatti- varlo.
●Non fare mai esclusivo affidamento sul
display centrale per visualizzare l’area dietro al veicolo. L’immagine visualiz-zata può essere diversa da quella della
situazione reale. L’utilizzo esclusivo della schermata durante la retromarcia può causare un incidente, per esempio
la collisione con un altro veicolo. Durante la retromarcia, assicurarsi di osservare direttamente o di utilizzare gli
specchietti per controllare la sicurezza dell’area attorno al proprio veicolo, spe-cialmente dell’area retrostante.
●In presenza di temperature ambiente estremamente basse lo schermo potrebbe apparire scuro, oppure l’imma-
gine visualizzata potrebbe risultare poco definita. Inoltre, dato che gli oggetti in movimento potrebbero apparire distorti
o impossibili da vedere sullo schermo, assicurarsi di controllare direttamente la sicurezza dell’area attorno al proprio
veicolo.
●Dato che il volante ruoterà durante il funzionamento di questo sistema, pre-
stare attenzione a quanto segue.
• Prestare attenzione a che cravatte, sciarpe o arti restino intrappolati nel
volante. Tenere lontani dal volante le parti del corpo superiori. Inoltre, tenere lontani i bambini dal volante.

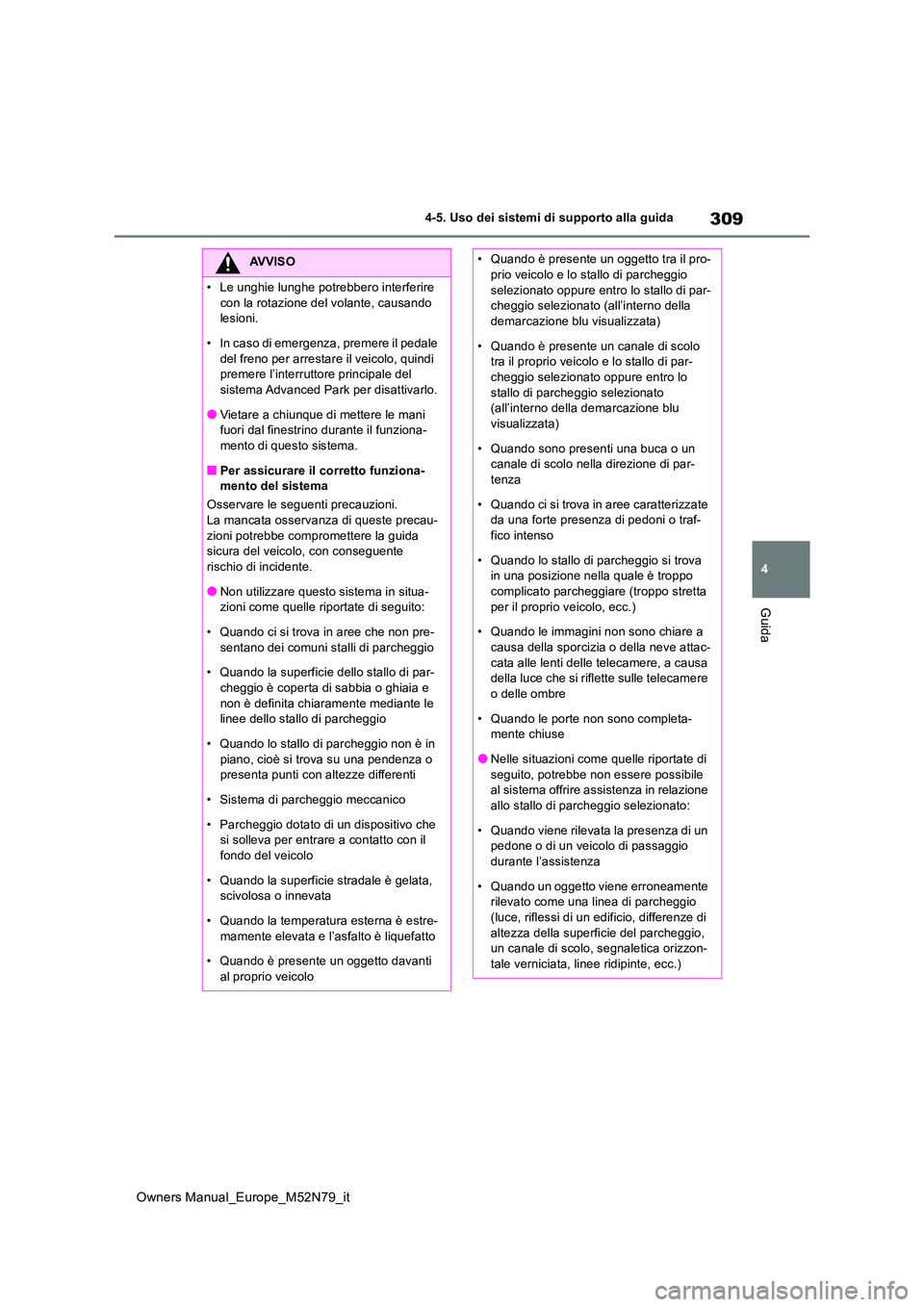

309
4
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
Guida
AVVISO

310
Owners Manual_Europe_M52N79_it
4-5. Uso dei sistemi di supporto alla guida
Per rilevare i veicoli parcheggiati, ven-
gono utilizzati delle telecamere e dei
sensori, facilitando l’individuazione
degli stalli di parcheggio.
Telecamera anteriore
Telecamere laterali
Telecamera posteriore
Sensori
 P. 2 8 0
■Immagini delle telecamere
Dato che le telecamere impiegate sono spe-
ciali, i colori delle immagini visualizzate pos- sono risultare diversi dai colori reali.
■Precauzioni per l’uso
Per avere informazioni dettagliate su quanto segue, consultare “Panoramic view monitor”
nel “Manuale utente sistema di Navigazione e multimediale”.
●Gamma visualizzabile delle schermate
●Te l e c a m e r e
●Differenze tra immagini visualizzate e con-dizioni effettive della strada
●Differenze tra immagini visualizzate e oggetti effettivi
■Portata di rilevamento dei sensori
●Se dietro allo stallo di parcheggio target è presente un veicolo parcheggiato e la
distanza tra quest’ultimo e il proprio veicolo diventa elevata, lo stallo di parcheggio potrebbe non essere più rilevabile. A
seconda della sagoma o della condizione di un veicolo parcheggiato, la portata di rilevamento potrebbe accorciarsi oppure il
veicolo potrebbe non essere rilevato.
●Gli ostacoli diversi dai veicoli parcheggiati,
quali pilastri e muri, potrebbero non essere rilevati. Inoltre, se dovessero essere rile-vati, potrebbero dare luogo al disallinea-
mento dello stallo di parcheggio target.
AVVISO
Se il veicolo devia notevolmente dallo
stallo di parcheggio prefissato in una situa- zione diversa da quelle s opra riportate, far controllare il veicolo appena possibile da
un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
Sensori utilizzati dal sistema
Advanced Park
