7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
Borsa degli attrezzi
Chiave per dadi ruote
Manovella del martinetto
Occhiello di traino
Ruota di scorta
Cric
Posizione della ruota di scorta, martinetto e attrezzi
AVVISO
■Utilizzo del cric
Osservare le seguenti precauzioni. L’uso
non corretto del martinetto potrebbe pro- vocare l’improvvisa caduta dal veicolo del martinetto, provocando lesioni gravi o mor-
tali.
●Non utilizzare il cric per altri scopi se non per sostituire gli pneumatici o mon-
tare e rimuovere le catene da neve.
●Utilizzare unicamente il cric in dotazione al veicolo per la sostituzione di un pneu-matico sgonfio. Non utilizzarlo su altri
veicoli e non utilizzare altri martinetti per sostituire i pneumatici di questo veicolo.

472
Owners Manual_Europe_M52N79_it
7-2. Operazioni da eseguire in caso di emergenza

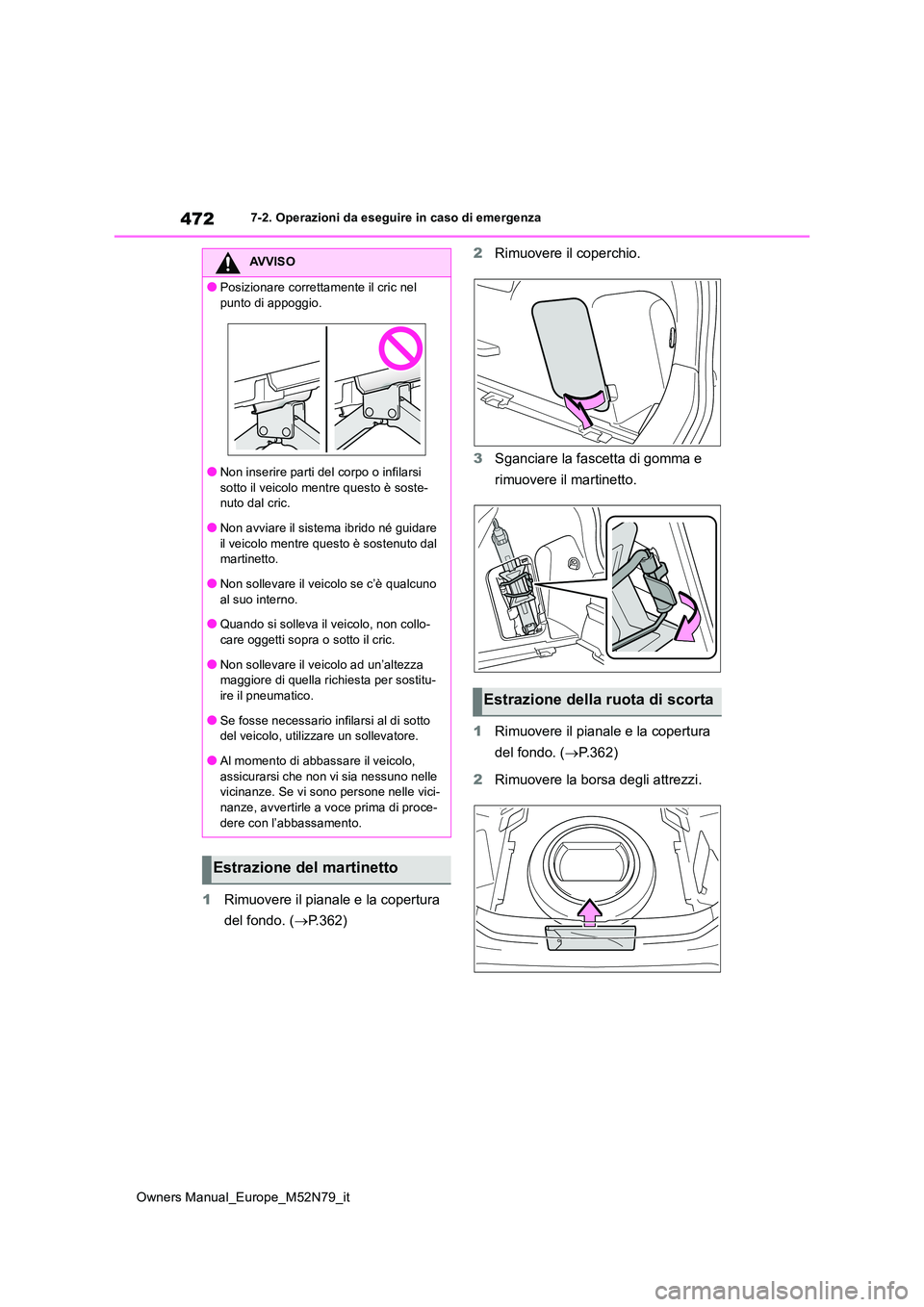

1Rimuovere il pianale e la copertura
del fondo. ( P.362)
2 Rimuovere il coperchio.
3 Sganciare la fascetta di gomma e
rimuovere il martinetto.
1 Rimuovere il pianale e la copertura
del fondo. ( P.362)
2 Rimuovere la borsa degli attrezzi.
AVVISO
●Posizionare correttamente il cric nel
punto di appoggio.
●Non inserire parti del corpo o infilarsi
sotto il veicolo mentre questo è soste- nuto dal cric.
●Non avviare il sistema ibrido né guidare
il veicolo mentre questo è sostenuto dal martinetto.
●Non sollevare il veicolo se c’è qualcuno
al suo interno.
●Quando si solleva il veicolo, non collo- care oggetti sopra o sotto il cric.
●Non sollevare il veicolo ad un’altezza maggiore di quella richiesta per sostitu-ire il pneumatico.
●Se fosse necessario infilarsi al di sotto del veicolo, utilizzare un sollevatore.
●Al momento di abbassare il veicolo, assicurarsi che non vi sia nessuno nelle vicinanze. Se vi sono persone nelle vici-
nanze, avvertirle a voce prima di proce- dere con l’abbassamento.
Estrazione del martinetto
Estrazione della ruota di scorta

473
7
Owners Manual_Europe_M52N79_it
7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie

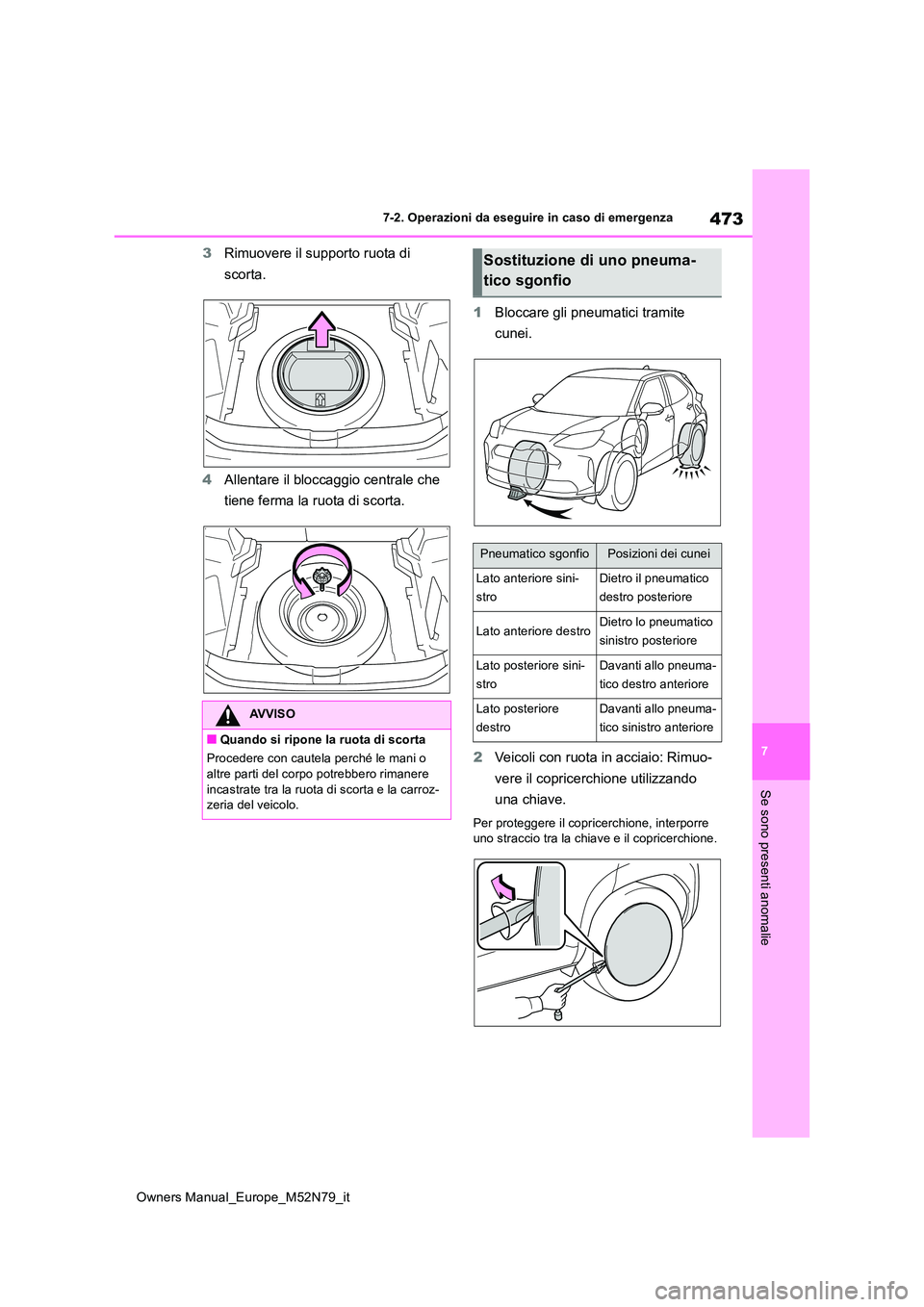

3Rimuovere il supporto ruota di
scorta.
4 Allentare il bloccaggio centrale che
tiene ferma la ruota di scorta.
1 Bloccare gli pneumatici tramite
cunei.
2 Veicoli con ruota in acciaio: Rimuo-
vere il copricerchione utilizzando
una chiave.
Per proteggere il copricerchione, interporre uno straccio tra la chiave e il copricerchione.
AVVISO
■Quando si ripone la ruota di scorta
Procedere con cautela perché le mani o altre parti del corpo potrebbero rimanere
incastrate tra la ruota di scorta e la carroz- zeria del veicolo.
Sostituzione di uno pneuma-
tico sgonfio
Pneumatico sgonfioPosizioni dei cunei
Lato anteriore sini-
stro
Dietro il pneumatico
destro posteriore
Lato anteriore destroDietro lo pneumatico
sinistro posteriore
Lato posteriore sini-
stro
Davanti allo pneuma-
tico destro anteriore
Lato posteriore
destro
Davanti allo pneuma-
tico sinistro anteriore

474
Owners Manual_Europe_M52N79_it
7-2. Operazioni da eseguire in caso di emergenza

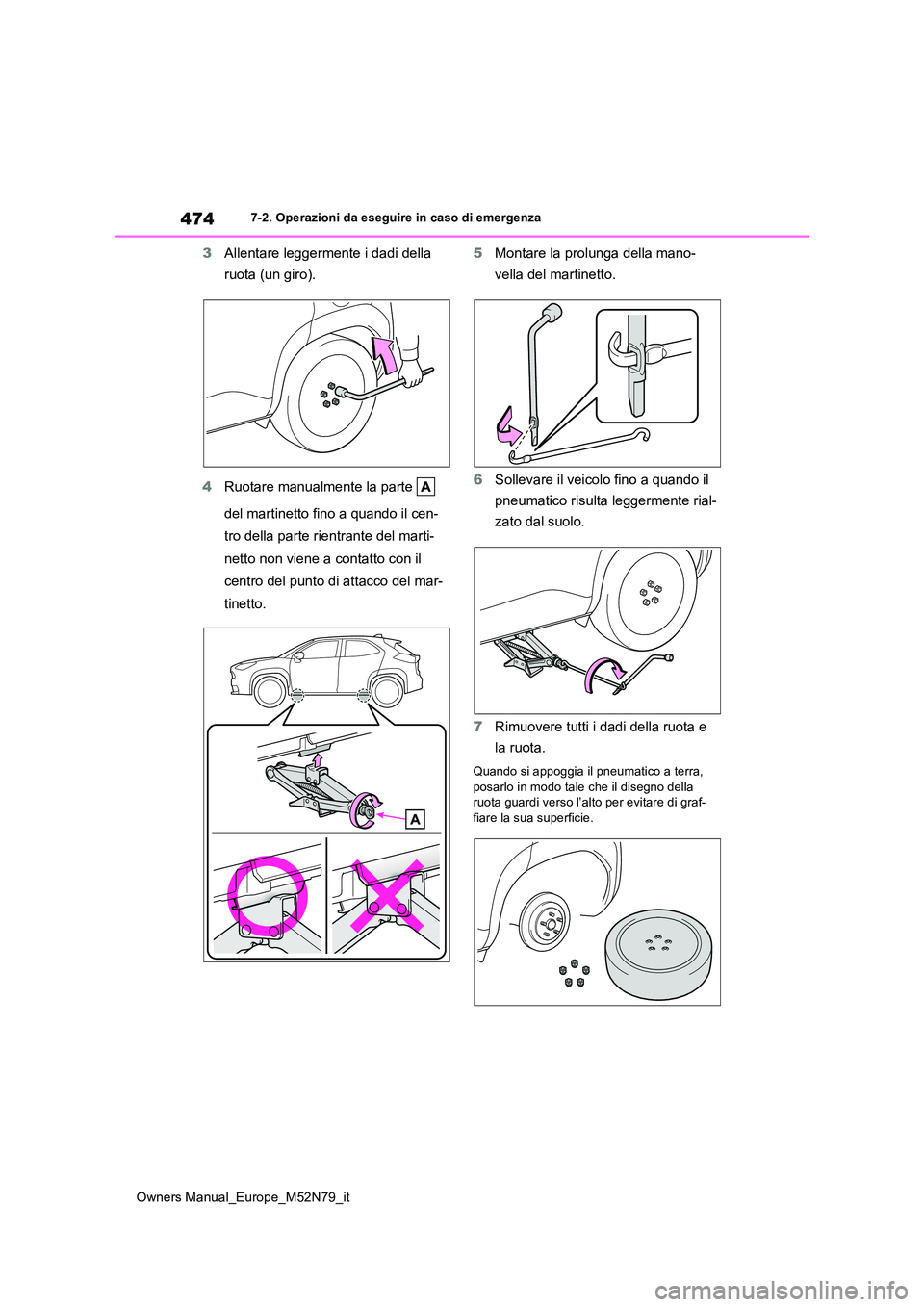

3Allentare leggermente i dadi della
ruota (un giro).
4 Ruotare manualmente la parte
del martinetto fino a quando il cen-
tro della parte rientrante del marti-
netto non viene a contatto con il
centro del punto di attacco del mar-
tinetto.
5 Montare la prolunga della mano-
vella del martinetto.
6 Sollevare il veicolo fino a quando il
pneumatico risulta leggermente rial-
zato dal suolo.
7 Rimuovere tutti i dadi della ruota e
la ruota.
Quando si appoggia il pneumatico a terra, posarlo in modo tale che il disegno della ruota guardi verso l’alto per evitare di graf-
fiare la sua superficie.

475
7
Owners Manual_Europe_M52N79_it
7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie

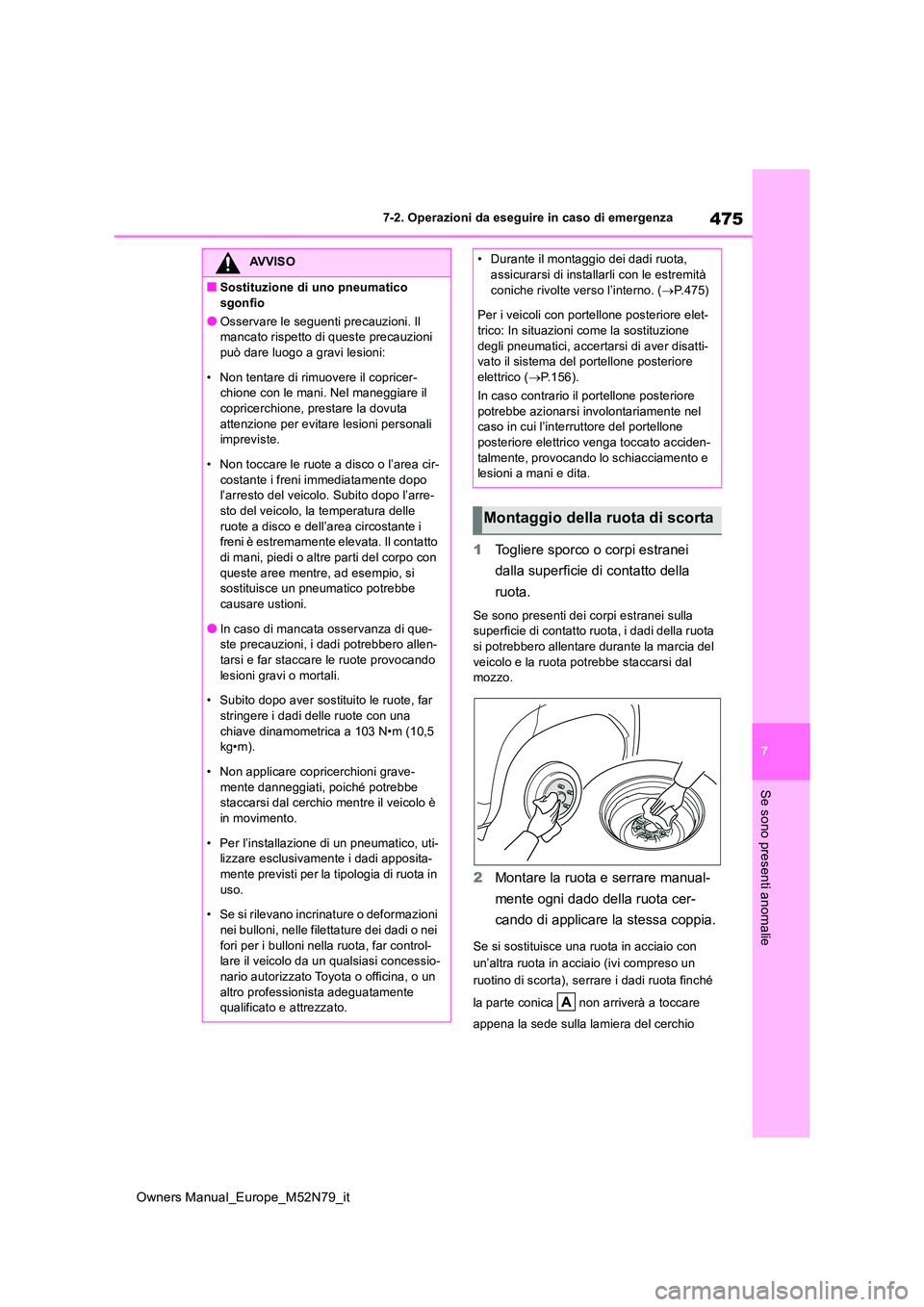

1Togliere sporco o corpi estranei
dalla superficie di contatto della
ruota.
Se sono presenti dei corpi estranei sulla superficie di contatto ruota, i dadi della ruota si potrebbero allentare durante la marcia del
veicolo e la ruota potrebbe staccarsi dal mozzo.
2 Montare la ruota e serrare manual-
mente ogni dado della ruota cer-
cando di applicare la stessa coppia.
Se si sostituisce una ruota in acciaio con
un’altra ruota in acciaio (ivi compreso un
ruotino di scorta), serrare i dadi ruota finché
la parte conica non arriverà a toccare
appena la sede sulla lamiera del cerchio
AVVISO
■Sostituzione di uno pneumatico
sgonfio
●Osservare le seguenti precauzioni. Il mancato rispetto di queste precauzioni può dare luogo a gravi lesioni:
• Non tentare di rimuovere il copricer- chione con le mani. Nel maneggiare il copricerchione, prestare la dovuta
attenzione per evitare lesioni personali impreviste.
• Non toccare le ruote a disco o l’area cir-
costante i freni immediatamente dopo l’arresto del veicolo. Subito dopo l’arre-sto del veicolo, la temperatura delle
ruote a disco e dell’a rea circostante i freni è estremamente elevata. Il contatto di mani, piedi o altre parti del corpo con
queste aree mentre, ad esempio, si sostituisce un pneumatico potrebbe causare ustioni.
●In caso di mancata osservanza di que-ste precauzioni, i dadi potrebbero allen-tarsi e far staccare le ruote provocando
lesioni gravi o mortali.
• Subito dopo aver sostituito le ruote, far
stringere i dadi delle ruote con una chiave dinamometrica a 103 N•m (10,5 kg•m).
• Non applicare copricerchioni grave- mente danneggiati, poiché potrebbe staccarsi dal cerchio mentre il veicolo è
in movimento.
• Per l’installazione di un pneumatico, uti- lizzare esclusivamente i dadi apposita-
mente previsti per la tipologia di ruota in uso.
• Se si rilevano incrinature o deformazioni
nei bulloni, nelle filettature dei dadi o nei fori per i bulloni nella ruota, far control-lare il veicolo da un qualsiasi concessio-
nario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
• Durante il montaggio dei dadi ruota, assicurarsi di installarli con le estremità
coniche rivolte verso l’interno. ( P.475)
Per i veicoli con portellone posteriore elet- trico: In situazioni come la sostituzione
degli pneumatici, accertarsi di aver disatti- vato il sistema del portellone posteriore elettrico ( P.156).
In caso contrario il portellone posteriore
potrebbe azionarsi involontariamente nel caso in cui l’interruttore del portellone posteriore elettrico venga toccato acciden-
talmente, provocando lo schiacciamento e lesioni a mani e dita.
Montaggio della ruota di scorta

476
Owners Manual_Europe_M52N79_it
7-2. Operazioni da eseguire in caso di emergenza
.
Se si sostituisce una ruota in alluminio con
una ruota in acciaio (ivi compreso un ruotino
di scorta), serrare i dadi ruota finché la parte
conica non arriverà a toccare appena la
sede sulla lamiera del cerchio .
Se si sostituisce una ruota in alluminio con
un’altra ruota in alluminio, ruotare i dadi
ruota finché le rondelle non entreranno
in contatto con il cerchio .
3 Abbassare il veicolo.
4 Stringere a fondo ogni dado della
ruota due o tre volte nell’ordine
mostrato in figura.
Coppia di serraggio: 103 N•m (10,5 kg•m)
5 Mettere via il pneumatico sgonfio, il
martinetto e tutti gli attrezzi.
■Ruota di scorta di dimensioni normali
(se presente)
●La ruota di scorta di dimensioni normali
presenta un’etichetta “Temporary use only” apposta sulla superficie esterna. Usare temporaneamente la ruota di scorta di
dimensioni normali e solo in caso di emer- genza.
●Accertarsi di controllare la pressione di gonfiaggio della ruota di scorta. ( P.500)
■Ruotino di scorta (se presente)
●È possibile identificare il ruotino di scorta dall’etichetta “TEMPORARY USE ONLY” posta sul fianco dello pneumatico. Usare
temporaneamente il ruotino di scorta e solo in caso di emergenza.

477
7
Owners Manual_Europe_M52N79_it
7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie

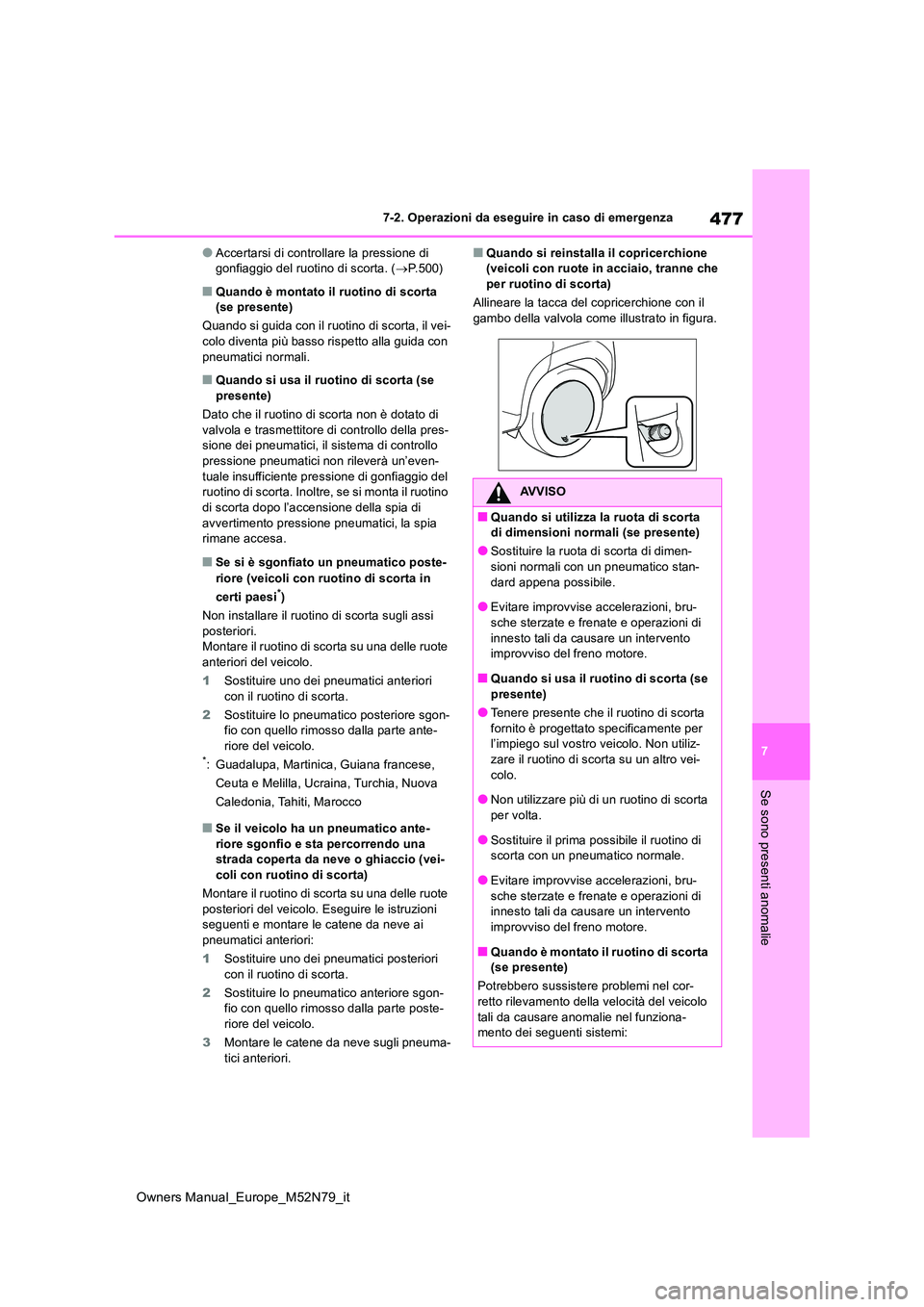

●Accertarsi di controllare la pressione di gonfiaggio del ruotino di scorta. ( P.500)
■Quando è montato il ruotino di scorta (se presente)
Quando si guida con il ruotino di scorta, il vei-
colo diventa più basso rispetto alla guida con pneumatici normali.
■Quando si usa il ruotino di scorta (se presente)
Dato che il ruotino di scorta non è dotato di
valvola e trasmettitore di controllo della pres- sione dei pneumatici, il sistema di controllo pressione pneumatici non rileverà un’even-
tuale insufficiente pressione di gonfiaggio del ruotino di scorta. Inoltre, se si monta il ruotino di scorta dopo l’accensione della spia di
avvertimento pressione pneumatici, la spia rimane accesa.
■Se si è sgonfiato un pneumatico poste-
riore (veicoli con ruotino di scorta in
certi paesi*)
Non installare il ruotino di scorta sugli assi posteriori. Montare il ruotino di scorta su una delle ruote
anteriori del veicolo.
1 Sostituire uno dei pneumatici anteriori con il ruotino di scorta.
2 Sostituire lo pneumatico posteriore sgon- fio con quello rimosso dalla parte ante-
riore del veicolo.*: Guadalupa, Martinica, Guiana francese,
Ceuta e Melilla, Ucraina, Turchia, Nuova
Caledonia, Tahiti, Marocco
■Se il veicolo ha un pneumatico ante-
riore sgonfio e sta percorrendo una strada coperta da neve o ghiaccio (vei-coli con ruotino di scorta)
Montare il ruotino di scorta su una delle ruote
posteriori del veicolo. Eseguire le istruzioni seguenti e montare le catene da neve ai pneumatici anteriori:
1 Sostituire uno dei pneumatici posteriori
con il ruotino di scorta.
2 Sostituire lo pneumatico anteriore sgon- fio con quello rimosso dalla parte poste-riore del veicolo.
3 Montare le catene da neve sugli pneuma-
tici anteriori.
■Quando si reinstalla il copricerchione (veicoli con ruote in acciaio, tranne che per ruotino di scorta)
Allineare la tacca del c opricerchione con il
gambo della valvola come illustrato in figura.
AVVISO
■Quando si utilizza la ruota di scorta di dimensioni normali (se presente)
●Sostituire la ruota di scorta di dimen-
sioni normali con un pneumatico stan- dard appena possibile.
●Evitare improvvise accelerazioni, bru-
sche sterzate e frenate e operazioni di innesto tali da causare un intervento improvviso del freno motore.
■Quando si usa il ruotino di scorta (se presente)
●Tenere presente che il ruotino di scorta
fornito è progettato specificamente per l’impiego sul vostro veicolo. Non utiliz-zare il ruotino di scorta su un altro vei-
colo.
●Non utilizzare più di un ruotino di scorta per volta.
●Sostituire il prima possibile il ruotino di scorta con un pneumatico normale.
●Evitare improvvise accelerazioni, bru-
sche sterzate e frenate e operazioni di innesto tali da causare un intervento improvviso del freno motore.
■Quando è montato il ruotino di scorta (se presente)
Potrebbero sussistere problemi nel cor- retto rilevamento della velocità del veicolo
tali da causare anomalie nel funziona- mento dei seguenti sistemi:

478
Owners Manual_Europe_M52N79_it
7-2. Operazioni da eseguire in caso di emergenza
AVVISO
• ABS e assistenza alla frenata
• VSC
•TRC
• Abbaglianti automatici (se presenti)
• Regolatore della velocità di crociera a radar dinamico sull’intera gamma di velocità (se presente)
• EPS
• PCS (Sistema di sicurezza pre-crash) (se presente)
• LTA (Mantenimento attivo della corsia) (se presente)
• Sistema di controllo pressione pneuma-
tici
• Sensore assistenza al parcheggio Toyota (se presente)
• PKSB (sistema di assistenza alla fre- nata nelle manovre di parcheggio) (se presente)
• BSM (Monitor di rilevazione punti ciechi) (se presente)
• RCTA (Avviso presenza veicoli nell’area retrostante) (se presente)
• Impianto monitor retrovisore (se pre-
sente)
• Toyota Teammate Advanced Park (se presente)
• Sistema di navigazione (se presente)
■Limite di velocità quando si usa il ruotino di scorta (se presente)
Quando sul veicolo è montato un ruotino di
scorta, non guidare a velocità superiori agli 80 km/h.
Il ruotino di scorta non è adatto per la
guida ad alta velocità. La mancata osser- vanza di questa precauzione potrebbe provocare un incidente con conseguenti
lesioni gravi o mortali.
■Dopo aver utilizzato gli attrezzi e il martinetto
Prima di mettersi alla guida, assicurarsi
che tutti gli attrezzi e il cric siano salda- mente riposti nell’apposito vano, per ridurre la possibilità di lesioni personali in
caso di collisione o frenata improvvisa.
NOTA
■Fare attenzione quando si guida su dossi con il ruotino di scorta (se pre-sente) installato.
Quando si guida con il ruotino di scorta, il
veicolo diventa più basso rispetto alla guida con pneumatici normali. Prestare particolare attenzione durante la guida su
fondo stradale dissestato.
■Guida con le catene da neve e il ruo- tino di scorta (se presente)
Non montare le catene da neve sul ruotino
di scorta. Le catene da neve potrebbero danneggiare la carrozzeria ed incidere negativamente sulle prestazioni di guida.
■Quando si sostituiscono i pneumatici
Quando si smontano o rimontano le ruote, i pneumatici o la valvola e il trasmettitore
di controllo della pressione dei pneumatici, contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato, in quanto si potrebbero arre-care danni alla valvola e al trasmettitore se
non li si maneggia correttamente.
