2023 TOYOTA YARIS CROSS Manuale duso (in Italian)

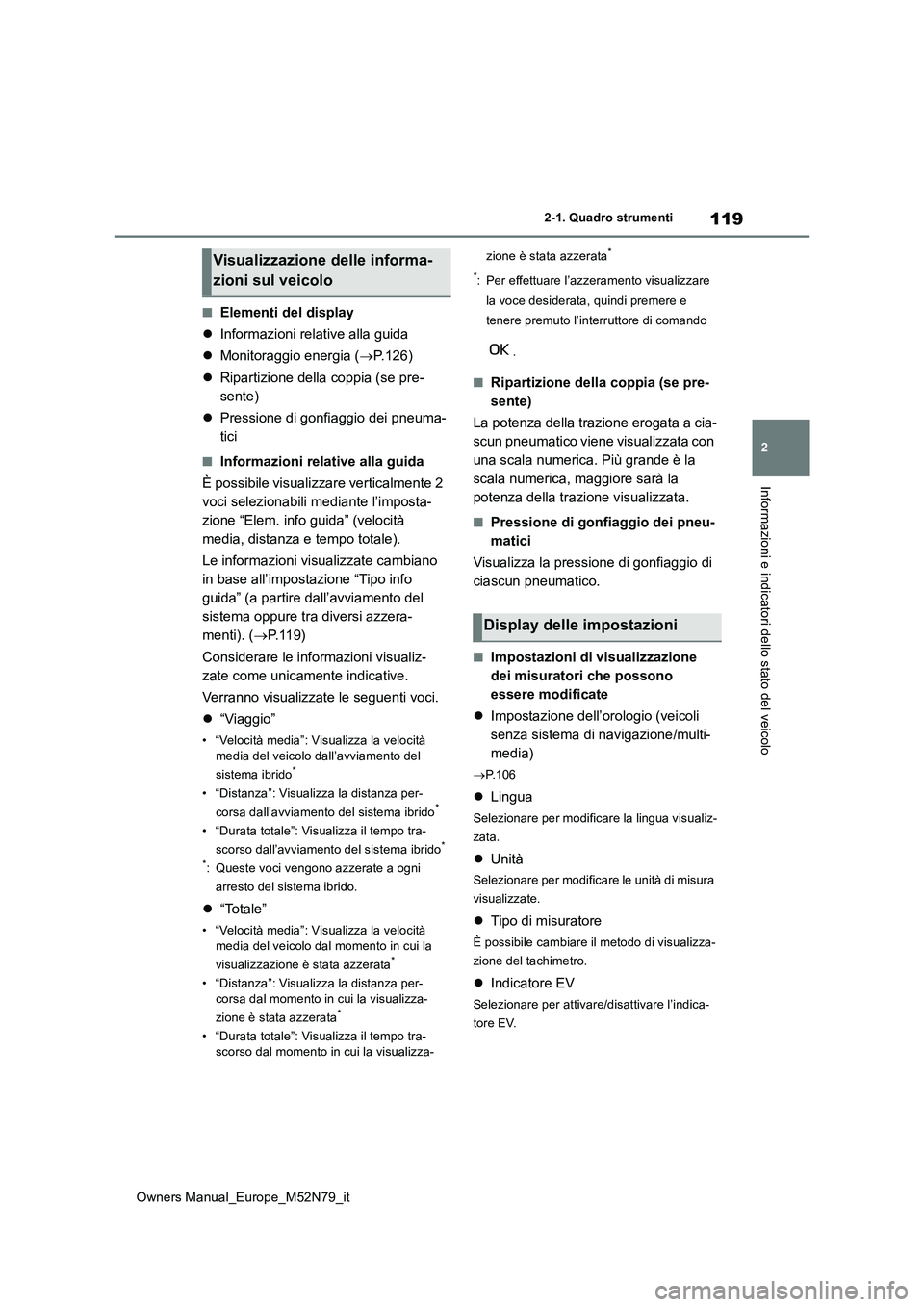

119
2
Owners Manual_Europe_M52N79_it
2-1. Quadro strumenti
Informazioni e indicatori dello stato del veicolo
■Elementi del display
 Informazioni relative alla guida
 Monitoraggio energia (P.126)
 Ripartizione della coppia (se pre-
sente)
 Pressione di gonfiaggio dei pneuma-
tici
■Informazioni relative alla guida
È possibile visualizzare verticalmente 2
voci selezionabili mediante l’imposta-
zione “Elem. info guida” (velocità
media, distanza e tempo totale).
Le informazioni visualizzate cambiano
in base all’impostazione “Tipo info
guida” (a partire dall’avviamento del
sistema oppure tra diversi azzera-
menti). ( P. 1 1 9 )
Considerare le informazioni visualiz-
zate come unicamente indicative.
Verranno visualizzate le seguenti voci.
 “Viaggio”
• “Velocità media”: Visualizza la velocità
media del veicolo dall’avviamento del
sistema ibrido*
• “Distanza”: Visualizza la distanza per-
corsa dall’avviamento del sistema ibrido*
• “Durata totale”: Visualizza il tempo tra-
scorso dall’avviamento del sistema ibrido*
*: Queste voci vengono azzerate a ogni
arresto del sistema ibrido.
 “Totale”
• “Velocità media”: Visualizza la velocità
media del veicolo dal momento in cui la
visualizzazione è stata azzerata*
• “Distanza”: Visualizza la distanza per- corsa dal momento in cui la visualizza-
zione è stata azzerata*
• “Durata totale”: Visualizza il tempo tra-
scorso dal momento in cui la visualizza-
zione è stata azzerata*
*: Per effettuare l’azzeramento visualizzare
la voce desiderata, quindi premere e
tenere premuto l’interruttore di comando
.
■Ripartizione della coppia (se pre-
sente)
La potenza della trazione erogata a cia-
scun pneumatico viene visualizzata con
una scala numerica. Più grande è la
scala numerica, maggiore sarà la
potenza della trazione visualizzata.
■Pressione di gonfiaggio dei pneu-
matici
Visualizza la pressione di gonfiaggio di
ciascun pneumatico.
■Impostazioni di visualizzazione
dei misuratori che possono
essere modificate
 Impostazione dell’orologio (veicoli
senza sistema di navigazione/multi-
media)
 P.106
Lingua
Selezionare per modificare la lingua visualiz-
zata.
 Unità
Selezionare per modificare le unità di misura
visualizzate.
 Tipo di misuratore
È possibile cambiare il metodo di visualizza-
zione del tachimetro.
 Indicatore EV
Selezionare per attivare/disattivare l’indica-
tore EV.
Visualizzazione delle informa-
zioni sul veicolo
Display delle impostazioni

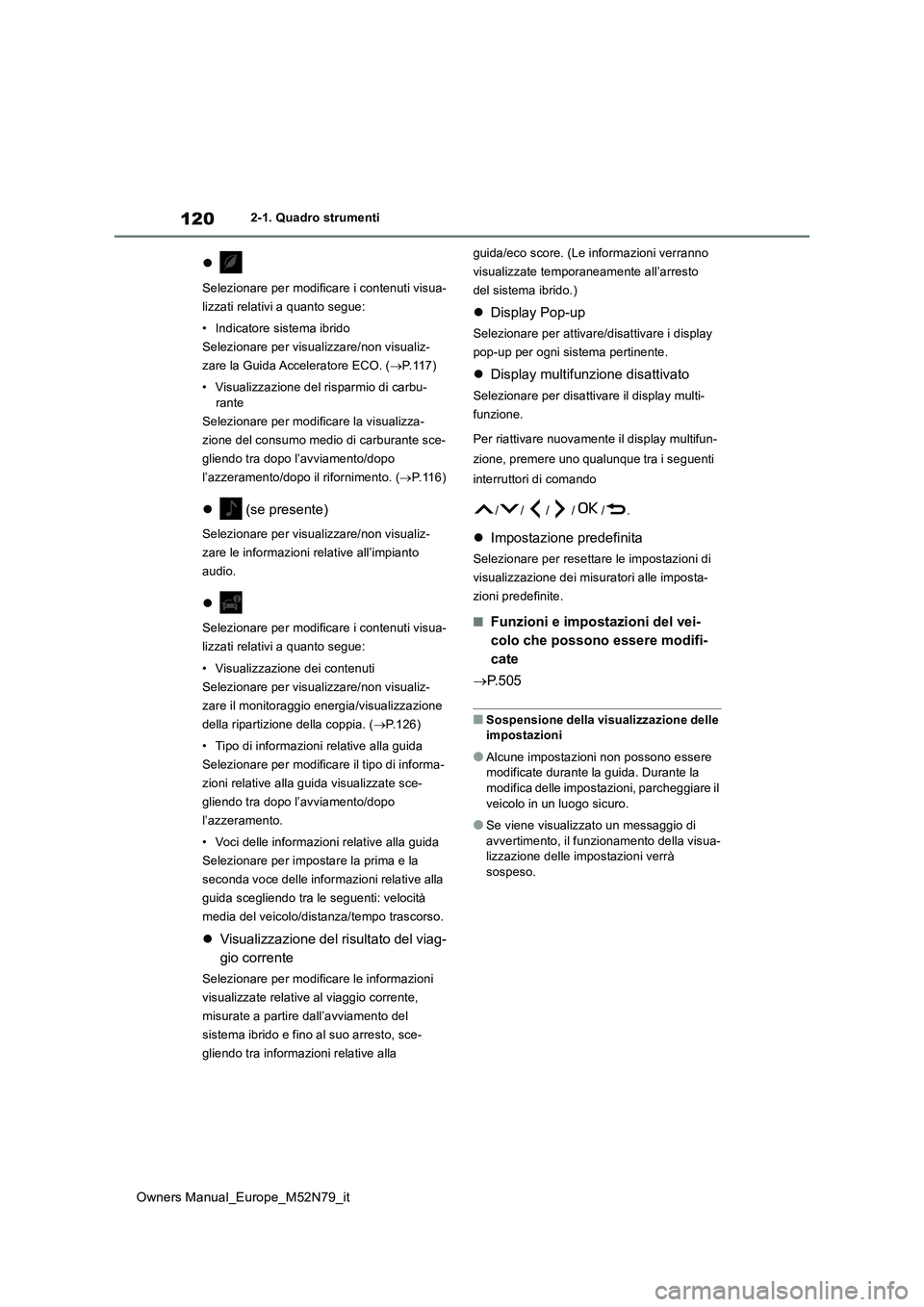

120
Owners Manual_Europe_M52N79_it
2-1. Quadro strumenti

Selezionare per modificare i contenuti visua-
lizzati relativi a quanto segue:
• Indicatore sistema ibrido
Selezionare per visualizzare/non visualiz-
zare la Guida Acceleratore ECO. ( P.117)
• Visualizzazione del risparmio di carbu- rante
Selezionare per modificare la visualizza-
zione del consumo medio di carburante sce-
gliendo tra dopo l’avviamento/dopo
l’azzeramento/dopo il rifornimento. ( P. 1 1 6 )
 (se presente)
Selezionare per visualizzare/non visualiz-
zare le informazioni relative all’impianto
audio.

Selezionare per modificare i contenuti visua-
lizzati relativi a quanto segue:
• Visualizzazione dei contenuti
Selezionare per visualizzare/non visualiz-
zare il monitoraggio energia/visualizzazione
della ripartizione della coppia. ( P.126)
• Tipo di informazioni relative alla guida
Selezionare per modificare il tipo di informa-
zioni relative alla guida visualizzate sce-
gliendo tra dopo l’avviamento/dopo
l’azzeramento.
• Voci delle informazioni relative alla guida
Selezionare per impostare la prima e la
seconda voce delle informazioni relative alla
guida scegliendo tra le seguenti: velocità
media del veicolo/distanza/tempo trascorso.
 Visualizzazione del risultato del viag-
gio corrente
Selezionare per modificare le informazioni
visualizzate relative al viaggio corrente,
misurate a partire dall’avviamento del
sistema ibrido e fino al suo arresto, sce-
gliendo tra informazioni relative alla
guida/eco score. (Le informazioni verranno
visualizzate temporaneamente all’arresto
del sistema ibrido.)
 Display Pop-up
Selezionare per attivare/disattivare i display
pop-up per ogni sistema pertinente.
 Display multifunzione disattivato
Selezionare per disattivare il display multi-
funzione.
Per riattivare nuovamente il display multifun-
zione, premere uno qualunque tra i seguenti
interruttori di comando
//// /.
 Impostazione predefinita
Selezionare per resettare le impostazioni di
visualizzazione dei misuratori alle imposta-
zioni predefinite.
■Funzioni e impostazioni del vei-
colo che possono essere modifi-
cate
 P. 5 0 5
■Sospensione della visualizzazione delle impostazioni
●Alcune impostazioni non possono essere modificate durante la guida. Durante la modifica delle impostazioni, parcheggiare il
veicolo in un luogo sicuro.
●Se viene visualizzato un messaggio di
avvertimento, il funzionamento della visua- lizzazione delle impostazioni verrà sospeso.

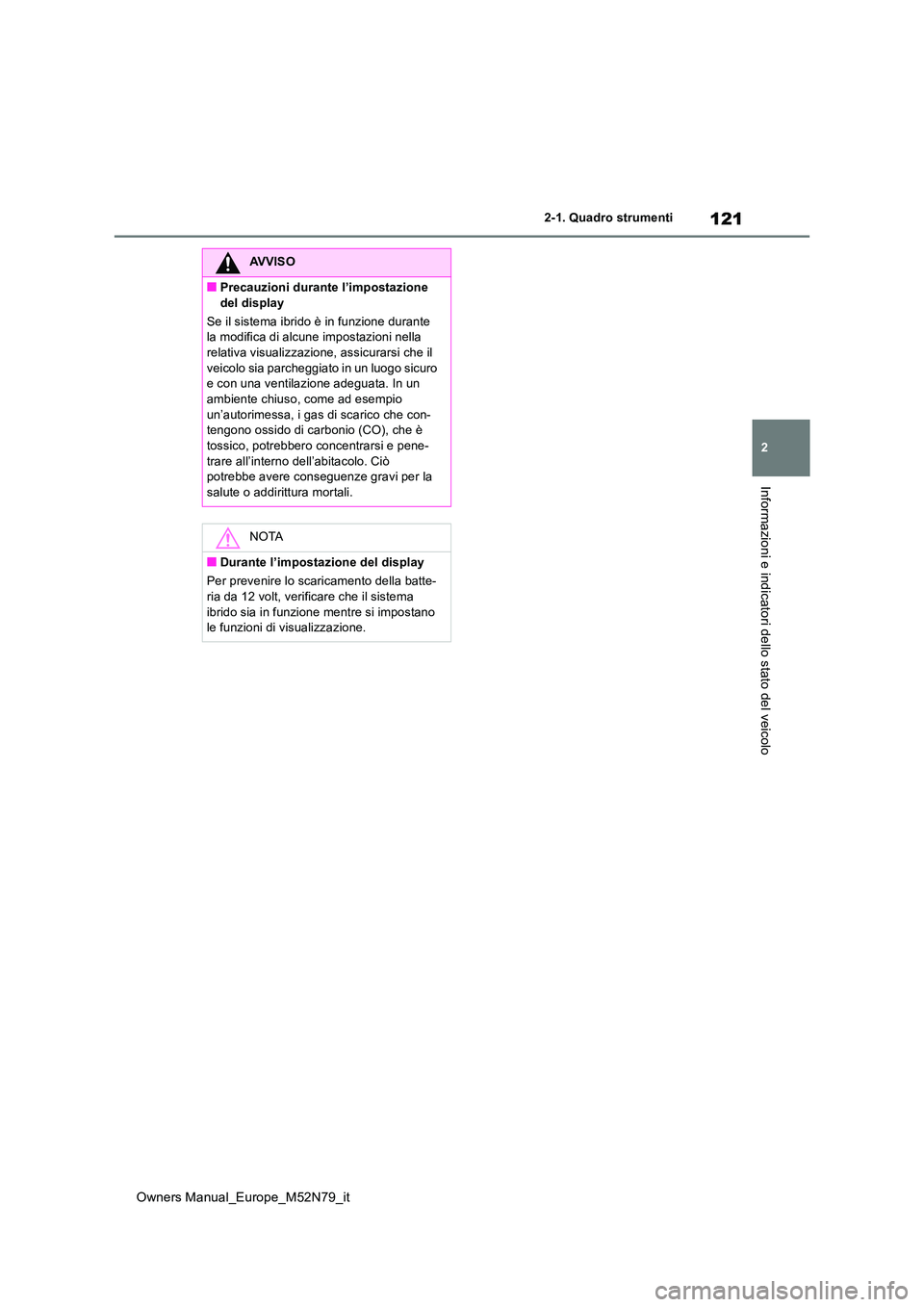

121
2
Owners Manual_Europe_M52N79_it
2-1. Quadro strumenti
Informazioni e indicatori dello stato del veicolo
AVVISO
■Precauzioni durante l’impostazione
del display
Se il sistema ibrido è in funzione durante la modifica di alcune impostazioni nella relativa visualizzazione, assicurarsi che il
veicolo sia parcheggiato in un luogo sicuro e con una ventilazione adeguata. In un ambiente chiuso, come ad esempio
un’autorimessa, i gas di scarico che con- tengono ossido di carbonio (CO), che è tossico, potrebbero concentrarsi e pene-
trare all’interno dell’abitacolo. Ciò potrebbe avere conseguenze gravi per la salute o addirittura mortali.
NOTA
■Durante l’impostazione del display
Per prevenire lo scaricamento della batte- ria da 12 volt, verificare che il sistema
ibrido sia in funzione mentre si impostano le funzioni di visualizzazione.

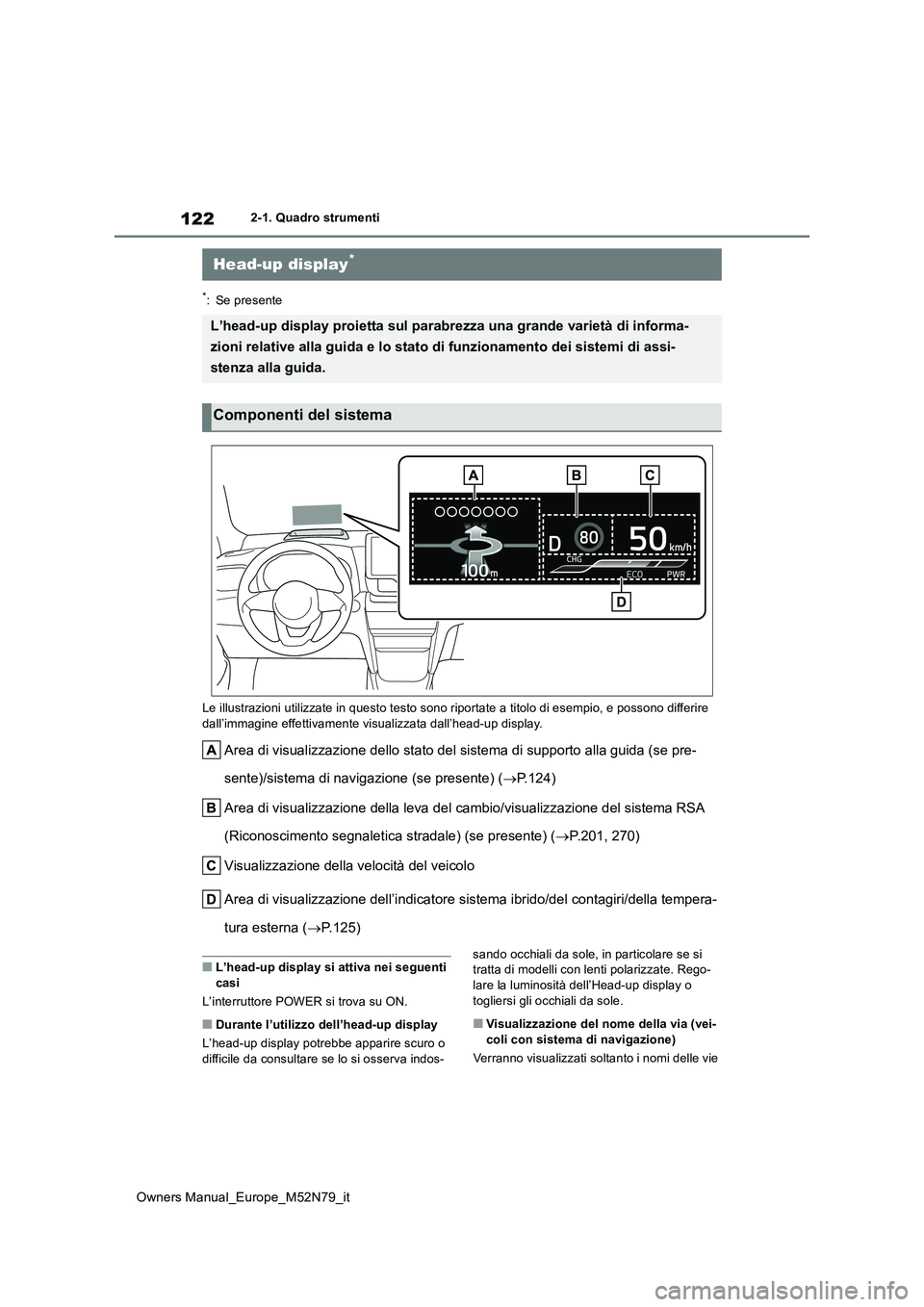

122
Owners Manual_Europe_M52N79_it
2-1. Quadro strumenti
*: Se presente
Le illustrazioni utilizzate in questo testo sono riportate a ti tolo di esempio, e possono differire
dall’immagine effettivamente visualizzata dall’head-up display.
Area di visualizzazione dello stato del sistema di supporto all a guida (se pre-
sente)/sistema di navigazione (se presente) ( P.124)
Area di visualizzazione della leva del cambio/visualizzazione d el sistema RSA
(Riconoscimento segnaletica stradale) (se presente) ( P.201, 270)
Visualizzazione della velocità del veicolo
Area di visualizzazione dell’indicatore sistema ibrido/del cont agiri/della tempera-
tura esterna ( P.125)
■L’head-up display si attiva nei seguenti
casi
L’interruttore POWER si trova su ON.
■Durante l’utilizzo dell’head-up display
L’head-up display potrebbe apparire scuro o difficile da consultare se lo si osserva indos-
sando occhiali da sole, in particolare se si tratta di modelli con lenti polarizzate. Rego-lare la luminosità dell’Head-up display o
togliersi gli occhiali da sole.
■Visualizzazione del nome della via (vei- coli con sistema di navigazione)
Verranno visualizzati soltanto i nomi delle vie
Head-up display*
L’head-up display proietta sul parabrezza una grande varietà di informa-
zioni relative alla guida e lo stato di funzionamento dei siste mi di assi-
stenza alla guida.
Componenti del sistema

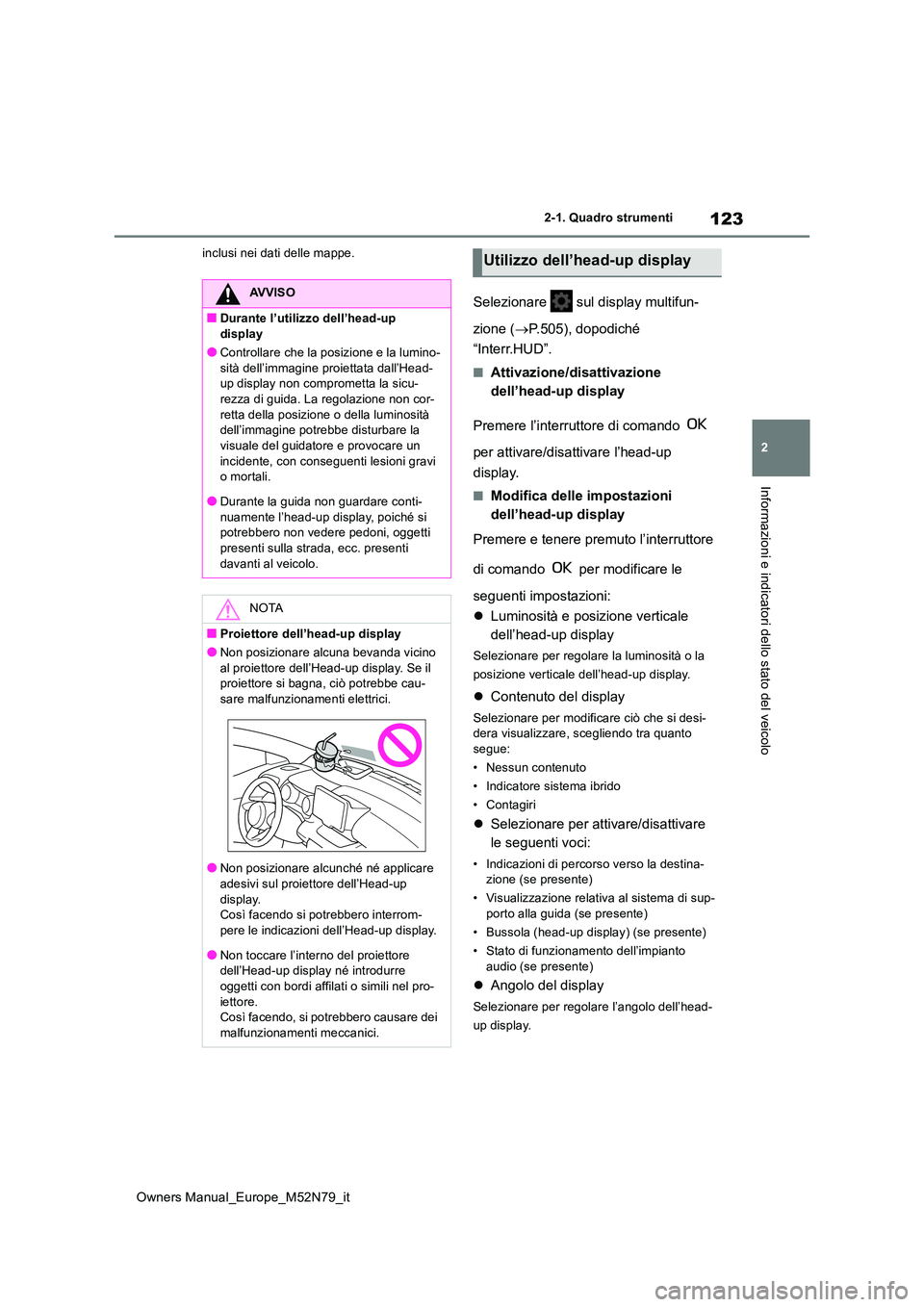

123
2
Owners Manual_Europe_M52N79_it
2-1. Quadro strumenti
Informazioni e indicatori dello stato del veicolo
inclusi nei dati delle mappe.
Selezionare sul display multifun-
zione ( P.505), dopodiché
“Interr.HUD”.
■Attivazione/disattivazione
dell’head-up display
Premere l’interruttore di comando
per attivare/disattivare l’head-up
display.
■Modifica delle impostazioni
dell’head-up display
Premere e tenere premuto l’interruttore
di comando per modificare le
seguenti impostazioni:
 Luminosità e posizione verticale
dell’head-up display
Selezionare per regolare la luminosità o la
posizione verticale dell’head-up display.
 Contenuto del display
Selezionare per modificare ciò che si desi- dera visualizzare, scegliendo tra quanto
segue:
• Nessun contenuto
• Indicatore sistema ibrido
• Contagiri
 Selezionare per attivare/disattivare
le seguenti voci:
• Indicazioni di percorso verso la destina- zione (se presente)
• Visualizzazione relativa al sistema di sup- porto alla guida (se presente)
• Bussola (head-up display) (se presente)
• Stato di funzionamento dell’impianto
audio (se presente)
 Angolo del display
Selezionare per regolare l’angolo dell’head-
up display.
AVVISO
■Durante l’utilizzo dell’head-up display
●Controllare che la posizione e la lumino-
sità dell’immagine proiettata dall’Head- up display non comprometta la sicu-rezza di guida. La regolazione non cor-
retta della posizione o della luminosità dell’immagine potrebbe disturbare la visuale del guidatore e provocare un
incidente, con conseguenti lesioni gravi o mortali.
●Durante la guida non guardare conti-
nuamente l’head-up display, poiché si potrebbero non vedere pedoni, oggetti presenti sulla strada, ecc. presenti
davanti al veicolo.
NOTA
■Proiettore dell’head-up display
●Non posizionare alcuna bevanda vicino
al proiettore dell’Head-up display. Se il proiettore si bagna, ciò potrebbe cau-sare malfunzionamenti elettrici.
●Non posizionare alcunché né applicare adesivi sul proiettore dell’Head-up
display. Così facendo si potrebbero interrom-pere le indicazioni dell’Head-up display.
●Non toccare l’interno del proiettore dell’Head-up display né introdurre oggetti con bordi affilati o simili nel pro-
iettore. Così facendo, si potrebbero causare dei malfunzionamenti meccanici.
Utilizzo dell’head-up display

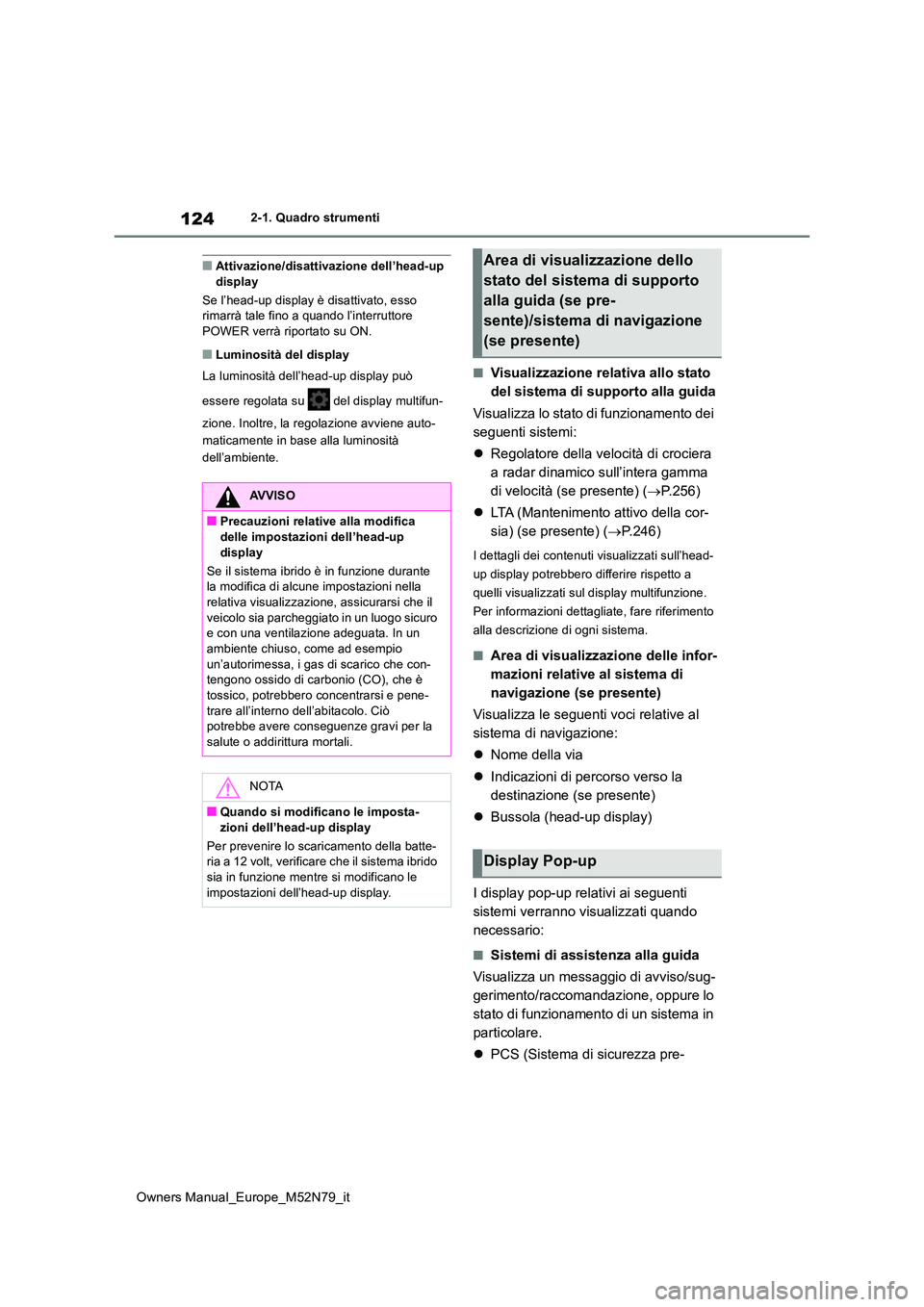

124
Owners Manual_Europe_M52N79_it
2-1. Quadro strumenti
■Attivazione/disattivazione dell’head-up display
Se l’head-up display è disattivato, esso rimarrà tale fino a quando l’interruttore
POWER verrà riportato su ON.
■Luminosità del display
La luminosità dell’head-up display può
essere regolata su del display multifun-
zione. Inoltre, la regolazione avviene auto-
maticamente in base alla luminosità
dell’ambiente.
■Visualizzazione relativa allo stato
del sistema di supporto alla guida
Visualizza lo stato di funzionamento dei
seguenti sistemi:
 Regolatore della velocità di crociera
a radar dinamico sull’intera gamma
di velocità (se presente) ( P.256)
 LTA (Mantenimento attivo della cor-
sia) (se presente) ( P.246)
I dettagli dei contenuti visualizzati sull’head-
up display potrebbero differire rispetto a
quelli visualizzati sul display multifunzione.
Per informazioni dettagliate, fare riferimento
alla descrizione di ogni sistema.
■Area di visualizzazione delle infor-
mazioni relative al sistema di
navigazione (se presente)
Visualizza le seguenti voci relative al
sistema di navigazione:
 Nome della via
 Indicazioni di percorso verso la
destinazione (se presente)
 Bussola (head-up display)
I display pop-up relativi ai seguenti
sistemi verranno visualizzati quando
necessario:
■Sistemi di assistenza alla guida
Visualizza un messaggio di avviso/sug-
gerimento/raccomandazione, oppure lo
stato di funzionamento di un sistema in
particolare.
 PCS (Sistema di sicurezza pre-
AVVISO
■Precauzioni relative alla modifica delle impostazioni dell’head-up
display
Se il sistema ibrido è in funzione durante la modifica di alcune impostazioni nella relativa visualizzazione, assicurarsi che il
veicolo sia parcheggiato in un luogo sicuro e con una ventilazione adeguata. In un ambiente chiuso, come ad esempio
un’autorimessa, i gas di scarico che con- tengono ossido di carbonio (CO), che è tossico, potrebbero concentrarsi e pene-
trare all’interno dell’abitacolo. Ciò potrebbe avere conseguenze gravi per la salute o addirittura mortali.
NOTA
■Quando si modificano le imposta-zioni dell’head-up display
Per prevenire lo scaricamento della batte- ria a 12 volt, verificare che il sistema ibrido
sia in funzione mentre si modificano le impostazioni dell’head-up display.
Area di visualizzazione dello
stato del sistema di supporto
alla guida (se pre-
sente)/sistema di navigazione
(se presente)
Display Pop-up

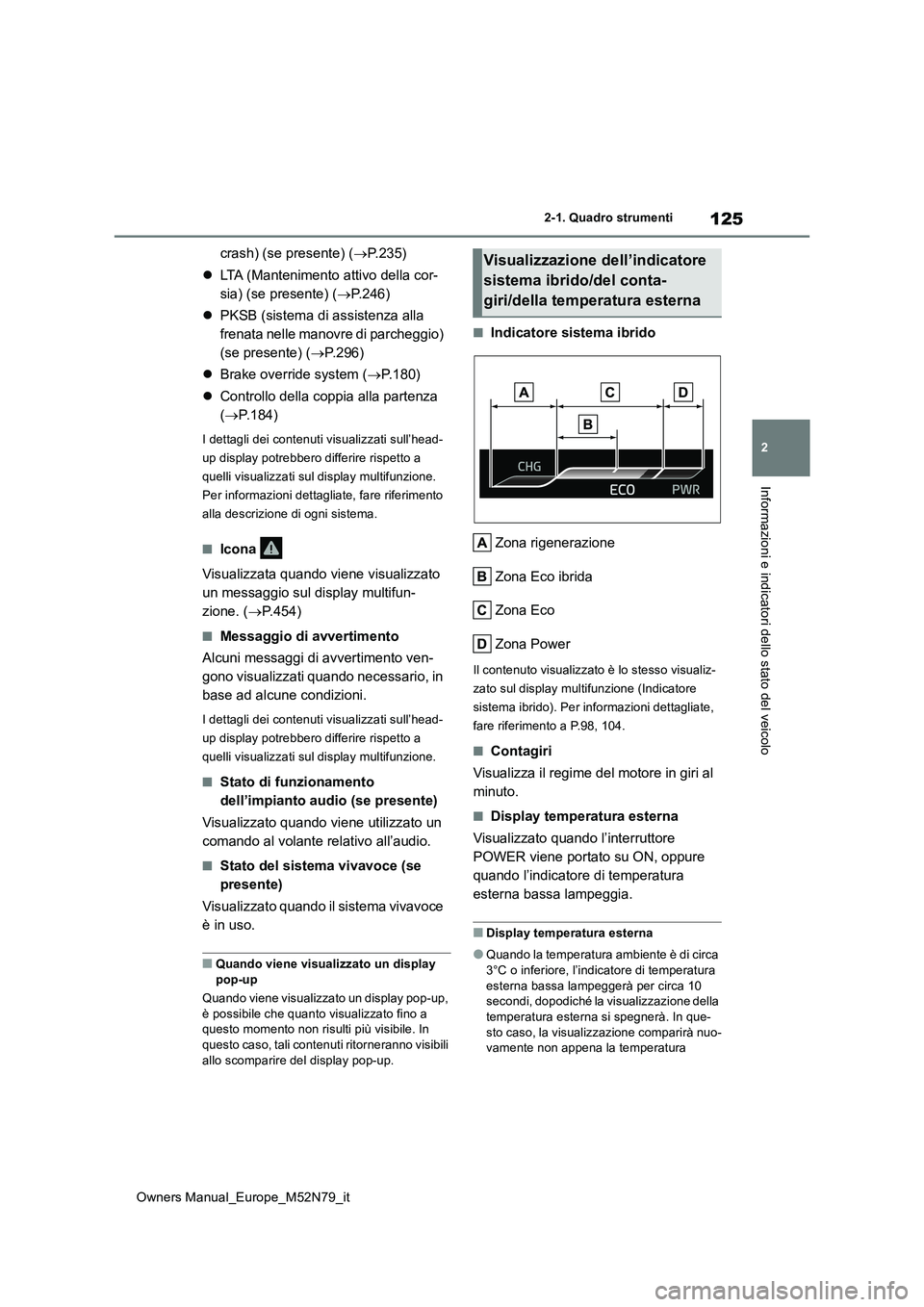

125
2
Owners Manual_Europe_M52N79_it
2-1. Quadro strumenti
Informazioni e indicatori dello stato del veicolo
crash) (se presente) (P.235)
 LTA (Mantenimento attivo della cor-
sia) (se presente) ( P.246)
 PKSB (sistema di assistenza alla
frenata nelle manovre di parcheggio)
(se presente) ( P.296)
 Brake override system (P.180)
 Controllo della coppia alla partenza
( P.184)
I dettagli dei contenuti visualizzati sull’head-
up display potrebbero differire rispetto a
quelli visualizzati sul display multifunzione.
Per informazioni dettagliate, fare riferimento
alla descrizione di ogni sistema.
■Icona
Visualizzata quando viene visualizzato
un messaggio sul display multifun-
zione. ( P.454)
■Messaggio di avvertimento
Alcuni messaggi di avvertimento ven-
gono visualizzati quando necessario, in
base ad alcune condizioni.
I dettagli dei contenuti visualizzati sull’head-
up display potrebbero differire rispetto a
quelli visualizzati sul display multifunzione.
■Stato di funzionamento
dell’impianto audio (se presente)
Visualizzato quando viene utilizzato un
comando al volante relativo all’audio.
■Stato del sistema vivavoce (se
presente)
Visualizzato quando il sistema vivavoce
è in uso.
■Quando viene visualizzato un display pop-up
Quando viene visualizzato un display pop-up,
è possibile che quanto visualizzato fino a questo momento non risulti più visibile. In questo caso, tali contenuti ritorneranno visibili
allo scomparire del display pop-up.
■Indicatore sistema ibrido
Zona rigenerazione
Zona Eco ibrida
Zona Eco
Zona Power
Il contenuto visualizzato è lo stesso visualiz-
zato sul display multifunzione (Indicatore
sistema ibrido). Per informazioni dettagliate,
fare riferimento a P.98, 104.
■Contagiri
Visualizza il regime del motore in giri al
minuto.
■Display temperatura esterna
Visualizzato quando l’interruttore
POWER viene portato su ON, oppure
quando l’indicatore di temperatura
esterna bassa lampeggia.
■Display temperatura esterna
●Quando la temperatura ambiente è di circa
3°C o inferiore, l’indicatore di temperatura esterna bassa lampeggerà per circa 10 secondi, dopodiché la visualizzazione della
temperatura esterna si spegnerà. In que- sto caso, la visualizzazione comparirà nuo-vamente non appena la temperatura
Visualizzazione dell’indicatore
sistema ibrido/del conta-
giri/della temperatura esterna

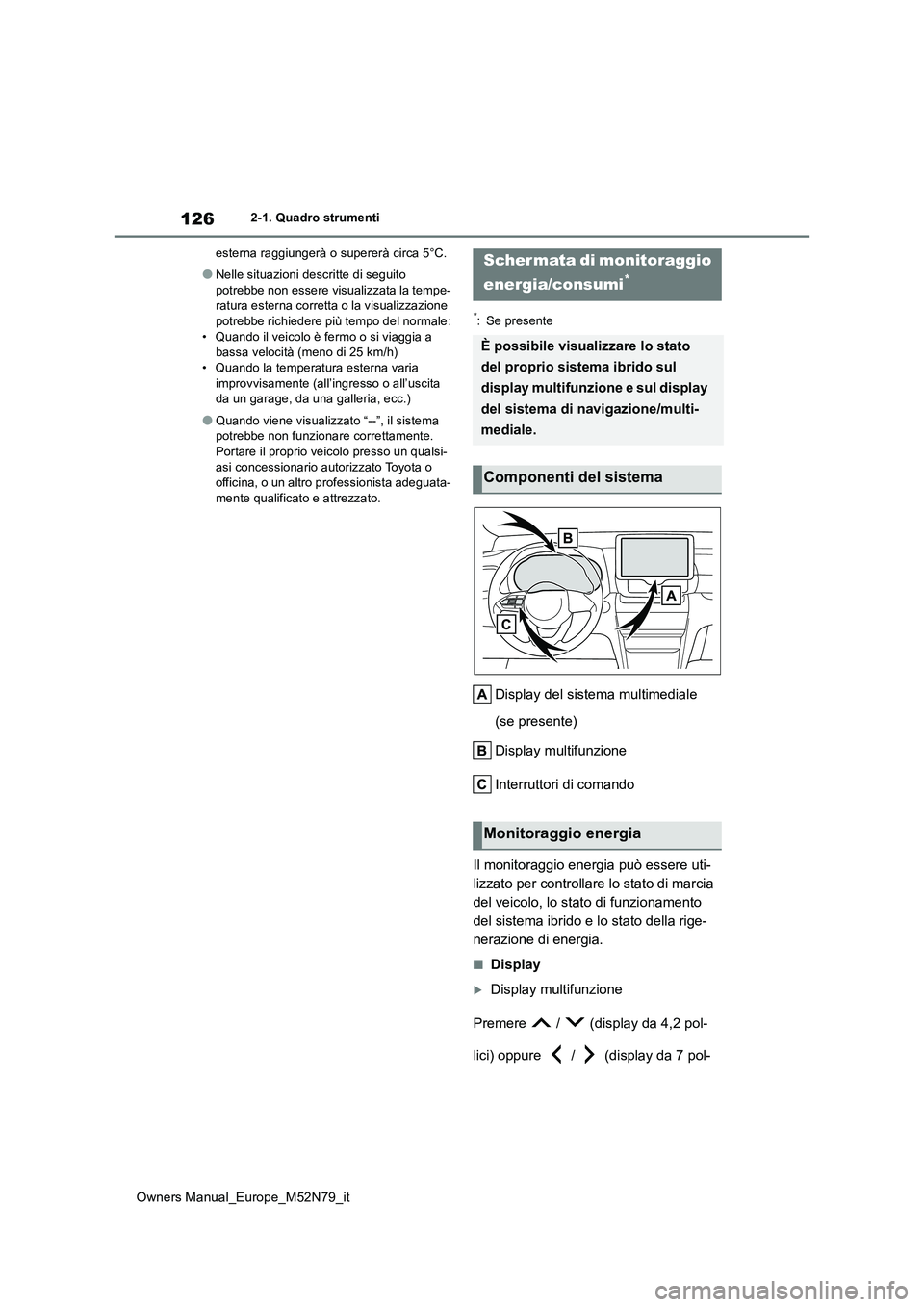

126
Owners Manual_Europe_M52N79_it
2-1. Quadro strumenti
esterna raggiungerà o supererà circa 5°C.
●Nelle situazioni descritte di seguito
potrebbe non essere visualizzata la tempe- ratura esterna corretta o la visualizzazione potrebbe richiedere più tempo del normale:
• Quando il veicolo è fermo o si viaggia a bassa velocità (meno di 25 km/h)• Quando la temperatura esterna varia
improvvisamente (all’ingresso o all’uscita da un garage, da una galleria, ecc.)
●Quando viene visualizzato “--”, il sistema potrebbe non funzionare correttamente. Portare il proprio veicolo presso un qualsi-
asi concessionario aut orizzato Toyota o officina, o un altro professionista adeguata-mente qualificato e attrezzato.
*: Se presente
Display del sistema multimediale
(se presente)
Display multifunzione
Interruttori di comando
Il monitoraggio energia può essere uti-
lizzato per controllare lo stato di marcia
del veicolo, lo stato di funzionamento
del sistema ibrido e lo stato della rige-
nerazione di energia.
■Display
Display multifunzione
Premere / (display da 4,2 pol-
lici) oppure / (display da 7 pol-
Schermata di monitoraggio
energia/consumi*
È possibile visualizzare lo stato
del proprio sistema ibrido sul
display multifunzione e sul display
del sistema di navigazione/multi-
mediale.
Componenti del sistema
Monitoraggio energia
