2023 TOYOTA YARIS CROSS Manuale duso (in Italian)

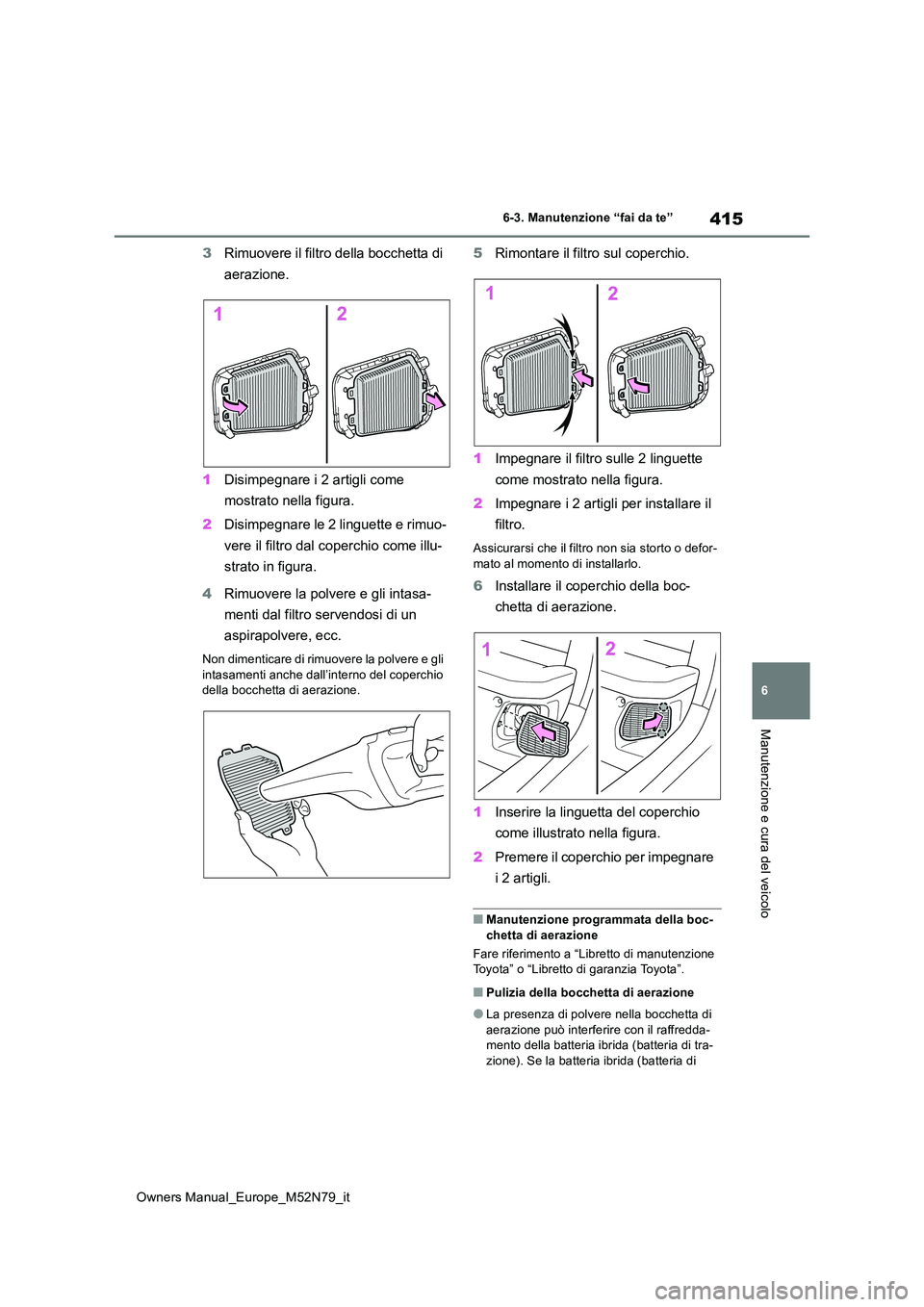

415
6
Owners Manual_Europe_M52N79_it
6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo
3Rimuovere il filtro della bocchetta di
aerazione.
1 Disimpegnare i 2 artigli come
mostrato nella figura.
2 Disimpegnare le 2 linguette e rimuo-
vere il filtro dal coperchio come illu-
strato in figura.
4 Rimuovere la polvere e gli intasa-
menti dal filtro servendosi di un
aspirapolvere, ecc.
Non dimenticare di rimuovere la polvere e gli intasamenti anche dall’interno del coperchio della bocchetta di aerazione.
5 Rimontare il filtro sul coperchio.
1 Impegnare il filtro sulle 2 linguette
come mostrato nella figura.
2 Impegnare i 2 artigli per installare il
filtro.
Assicurarsi che il filtro non sia storto o defor- mato al momento di installarlo.
6 Installare il coperchio della boc-
chetta di aerazione.
1 Inserire la linguetta del coperchio
come illustrato nella figura.
2 Premere il coperchio per impegnare
i 2 artigli.
■Manutenzione programmata della boc-
chetta di aerazione
Fare riferimento a “Libretto di manutenzione Toyota” o “Libretto di garanzia Toyota”.
■Pulizia della bocchetta di aerazione
●La presenza di polvere nella bocchetta di aerazione può interferire con il raffredda-mento della batteria ibrida (batteria di tra-
zione). Se la batteria ibrida (batteria di

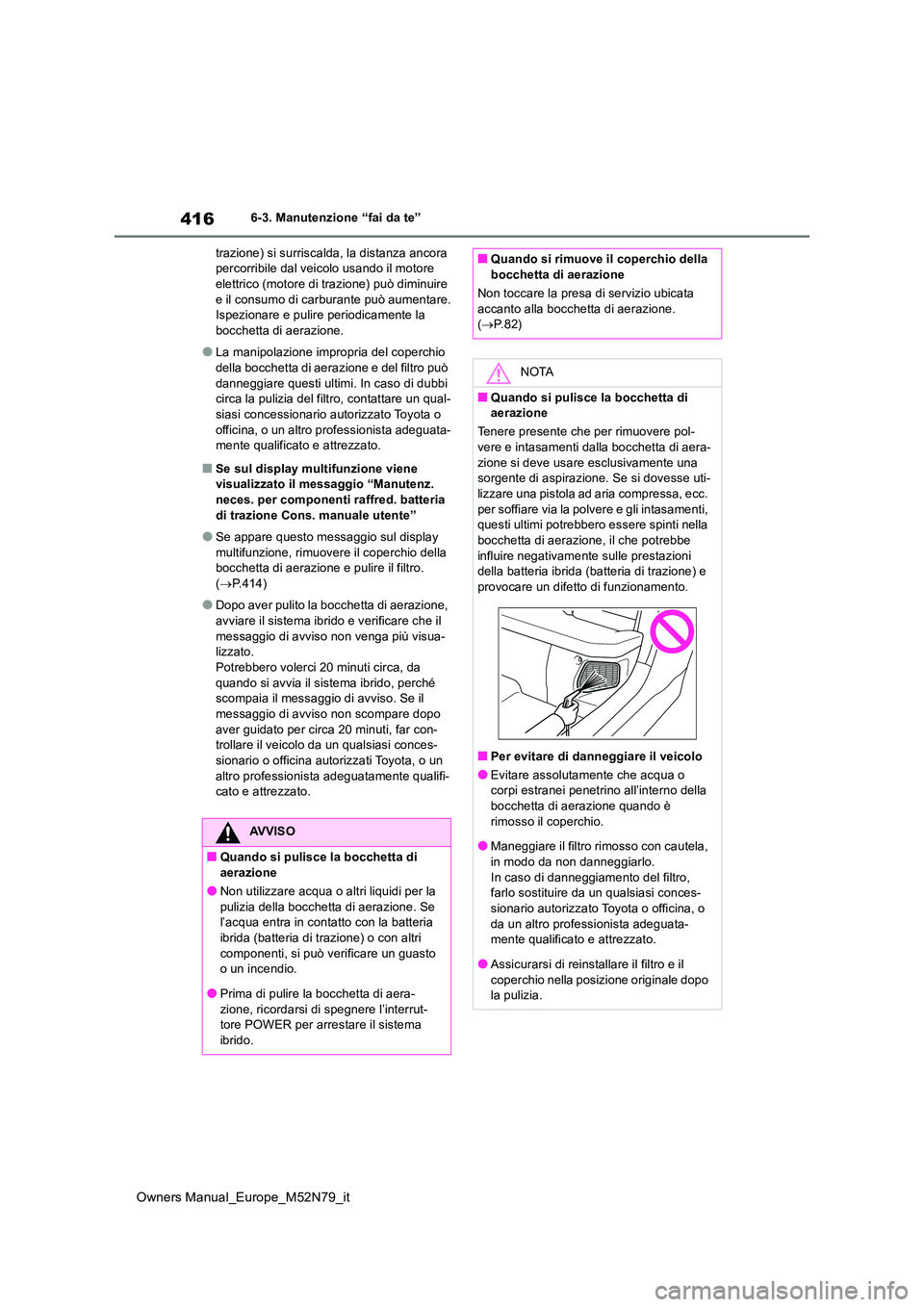

416
Owners Manual_Europe_M52N79_it
6-3. Manutenzione “fai da te”
trazione) si surriscalda, la distanza ancora percorribile dal veicolo usando il motore elettrico (motore di trazione) può diminuire
e il consumo di carburante può aumentare. Ispezionare e pulire periodicamente la bocchetta di aerazione.
●La manipolazione impropria del coperchio della bocchetta di aerazione e del filtro può
danneggiare questi ultimi. In caso di dubbi circa la pulizia del filtro, contattare un qual-siasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguata- mente qualificato e attrezzato.
■Se sul display multifunzione viene visualizzato il messaggio “Manutenz.
neces. per componenti raffred. batteria di trazione Cons. manuale utente”
●Se appare questo messaggio sul display multifunzione, rimuovere il coperchio della bocchetta di aerazione e pulire il filtro.
( P.414)
●Dopo aver pulito la bocchetta di aerazione,
avviare il sistema ibrido e verificare che il messaggio di avviso non venga più visua-lizzato.
Potrebbero volerci 20 minuti circa, da quando si avvia il sistema ibrido, perché scompaia il messaggio di avviso. Se il
messaggio di avviso non scompare dopo aver guidato per circa 20 minuti, far con-trollare il veicolo da un qualsiasi conces-
sionario o officina autorizzati Toyota, o un altro professionista adeguatamente qualifi-cato e attrezzato.
AVVISO
■Quando si pulisce la bocchetta di aerazione
●Non utilizzare acqua o altri liquidi per la
pulizia della bocchetta di aerazione. Se l’acqua entra in contatto con la batteria ibrida (batteria di trazione) o con altri
componenti, si può verificare un guasto o un incendio.
●Prima di pulire la bocchetta di aera-
zione, ricordarsi di spegnere l’interrut- tore POWER per arrestare il sistema ibrido.
■Quando si rimuove il coperchio della bocchetta di aerazione
Non toccare la presa di servizio ubicata
accanto alla bocchetta di aerazione. ( P. 8 2 )
NOTA
■Quando si pulisce la bocchetta di aerazione
Tenere presente che per rimuovere pol-
vere e intasamenti dalla bocchetta di aera- zione si deve usare esclusivamente una sorgente di aspirazione. Se si dovesse uti-
lizzare una pistola ad aria compressa, ecc. per soffiare via la polvere e gli intasamenti, questi ultimi potrebbero essere spinti nella
bocchetta di aerazione, il che potrebbe influire negativamente sulle prestazioni della batteria ibrida (batteria di trazione) e
provocare un difetto di funzionamento.
■Per evitare di danneggiare il veicolo
●Evitare assolutamente che acqua o corpi estranei penetrino all’interno della bocchetta di aerazione quando è
rimosso il coperchio.
●Maneggiare il filtro rimosso con cautela, in modo da non danneggiarlo.
In caso di danneggiamento del filtro, farlo sostituire da un qualsiasi conces-sionario autorizzato Toyota o officina, o
da un altro professionista adeguata- mente qualificato e attrezzato.
●Assicurarsi di reinstallare il filtro e il
coperchio nella posizione originale dopo la pulizia.

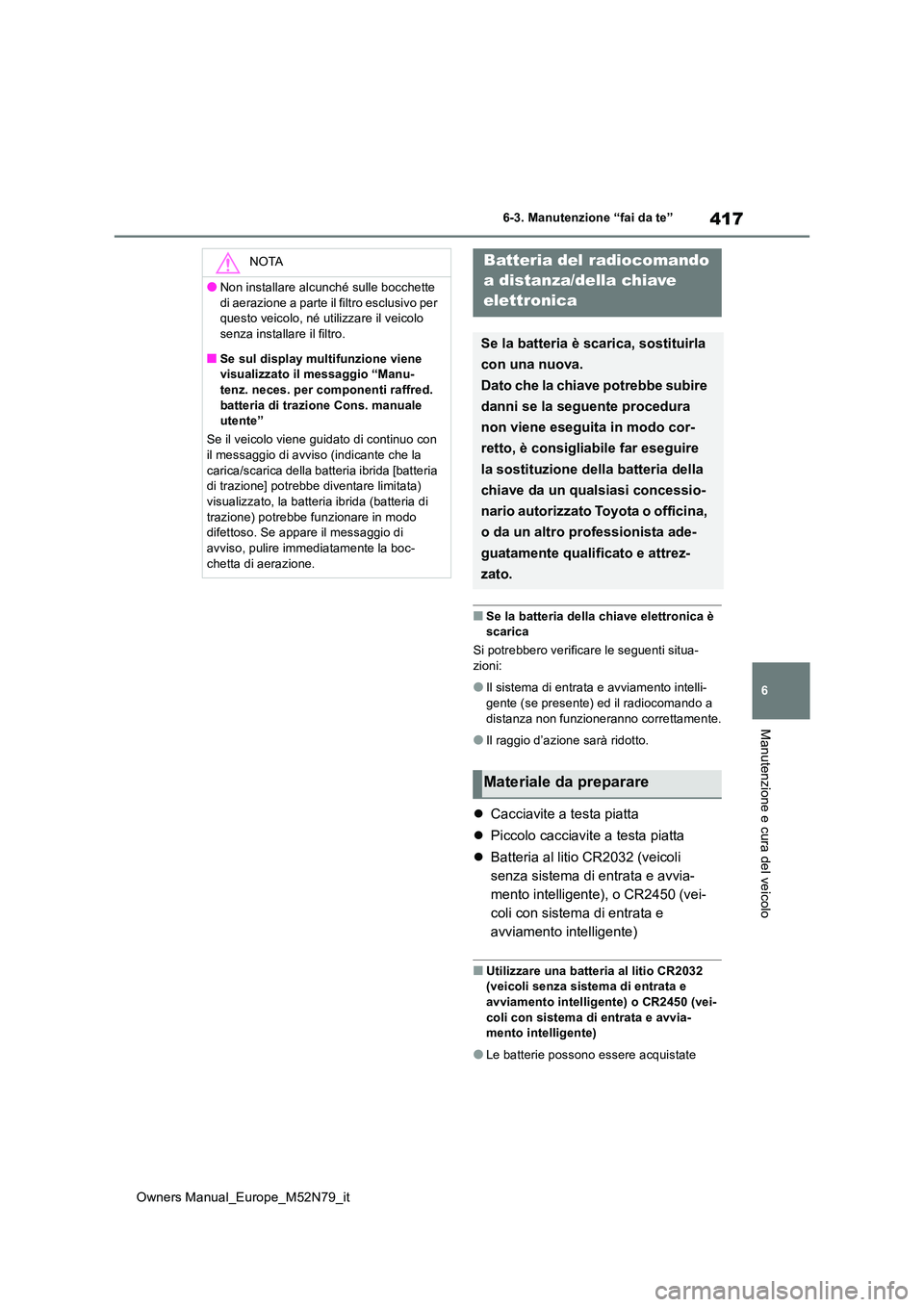

417
6
Owners Manual_Europe_M52N79_it
6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo
■Se la batteria della chiave elettronica è scarica
Si potrebbero verificare le seguenti situa- zioni:
●Il sistema di entrata e avviamento intelli-gente (se presente) ed il radiocomando a
distanza non funzioneranno correttamente.
●Il raggio d’azione sarà ridotto.
 Cacciavite a testa piatta
 Piccolo cacciavite a testa piatta
 Batteria al litio CR2032 (veicoli
senza sistema di entrata e avvia-
mento intelligente), o CR2450 (vei-
coli con sistema di entrata e
avviamento intelligente)
■Utilizzare una batteria al litio CR2032 (veicoli senza sistema di entrata e
avviamento intelligente) o CR2450 (vei- coli con sistema di entrata e avvia-mento intelligente)
●Le batterie possono essere acquistate
NOTA
●Non installare alcunché sulle bocchette
di aerazione a parte il filtro esclusivo per questo veicolo, né utilizzare il veicolo senza installare il filtro.
■Se sul display multifunzione viene visualizzato il messaggio “Manu-tenz. neces. per componenti raffred.
batteria di trazione Cons. manuale utente”
Se il veicolo viene guidato di continuo con il messaggio di avviso (indicante che la
carica/scarica della batteria ibrida [batteria di trazione] potrebbe diventare limitata) visualizzato, la batteria ibrida (batteria di
trazione) potrebbe funzionare in modo difettoso. Se appare il messaggio di avviso, pulire immediatamente la boc-
chetta di aerazione.
Batteria del radiocomando
a distanza/della chiave
elettronica
Se la batteria è scarica, sostituirla
con una nuova.
Dato che la chiave potrebbe subire
danni se la seguente procedura
non viene eseguita in modo cor-
retto, è consigliabile far eseguire
la sostituzione della batteria della
chiave da un qualsiasi concessio-
nario autorizzato Toyota o officina,
o da un altro professionista ade-
guatamente qualificato e attrez-
zato.
Materiale da preparare

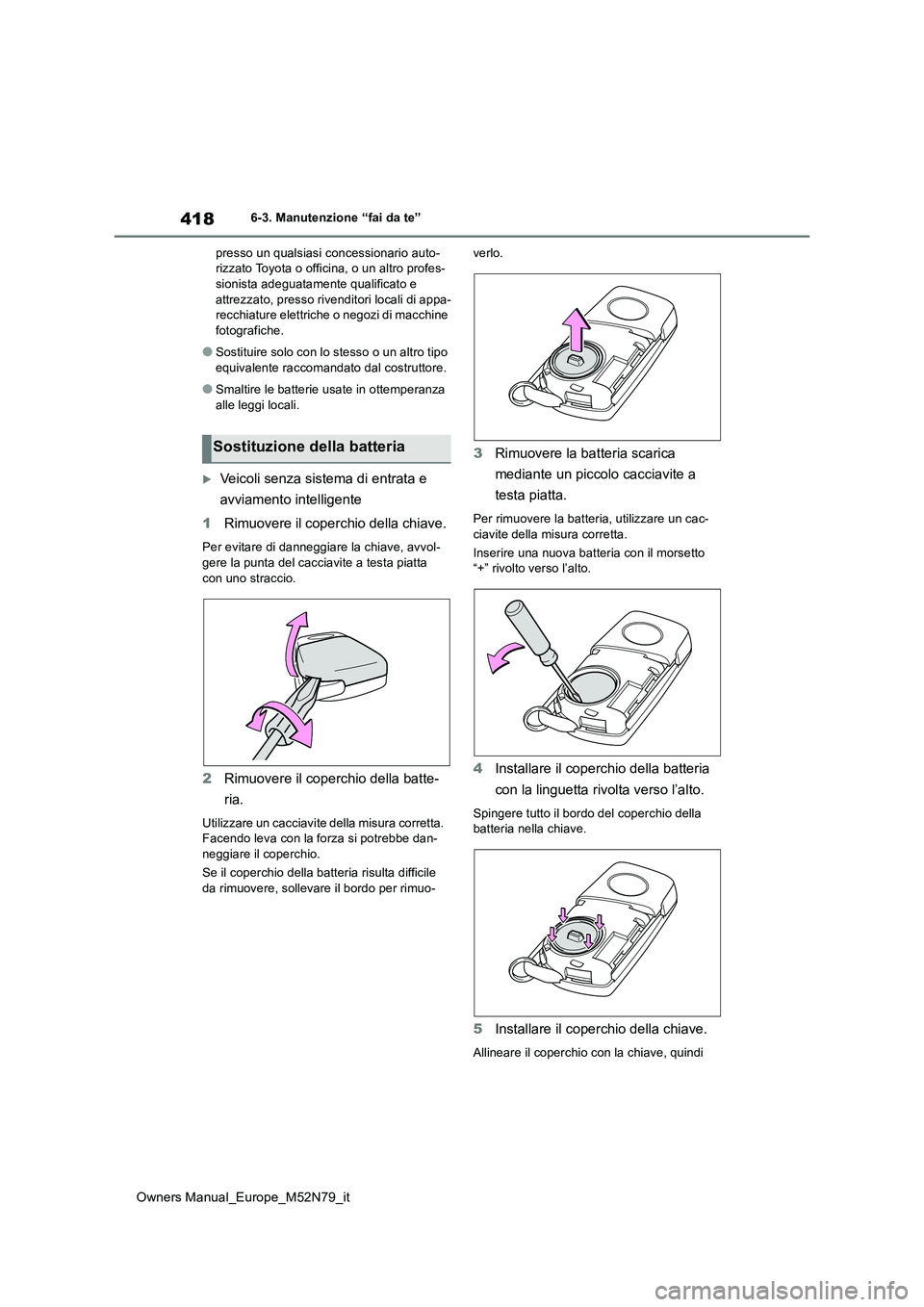

418
Owners Manual_Europe_M52N79_it
6-3. Manutenzione “fai da te”
presso un qualsiasi concessionario auto- rizzato Toyota o officina, o un altro profes-sionista adeguatamente qualificato e
attrezzato, presso rivenditori locali di appa- recchiature elettriche o negozi di macchine fotografiche.
●Sostituire solo con lo stesso o un altro tipo equivalente raccomandato dal costruttore.
●Smaltire le batterie usate in ottemperanza alle leggi locali.
Veicoli senza sistema di entrata e
avviamento intelligente
1 Rimuovere il coperchio della chiave.
Per evitare di danneggiare la chiave, avvol- gere la punta del cacciavite a testa piatta
con uno straccio.
2 Rimuovere il coperchio della batte-
ria.
Utilizzare un cacciavite della misura corretta. Facendo leva con la forza si potrebbe dan-
neggiare il coperchio.
Se il coperchio della batteria risulta difficile da rimuovere, sollevare il bordo per rimuo-
verlo.
3 Rimuovere la batteria scarica
mediante un piccolo cacciavite a
testa piatta.
Per rimuovere la batteria, utilizzare un cac-
ciavite della misura corretta.
Inserire una nuova batteria con il morsetto “+” rivolto verso l’alto.
4 Installare il coperchio della batteria
con la linguetta rivolta verso l’alto.
Spingere tutto il bordo del coperchio della batteria nella chiave.
5 Installare il coperchio della chiave.
Allineare il coperchio con la chiave, quindi
Sostituzione della batteria

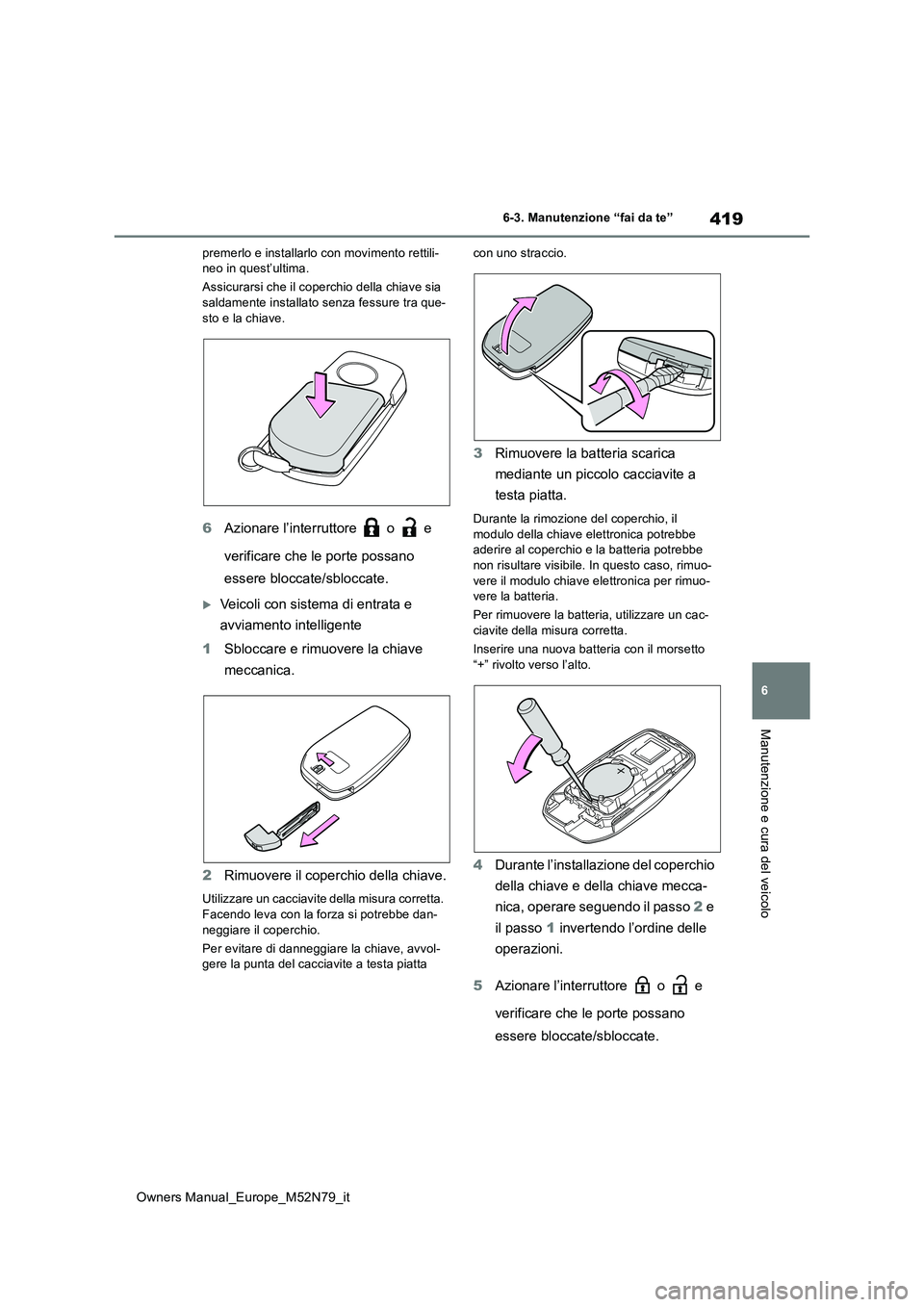

419
6
Owners Manual_Europe_M52N79_it
6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo
premerlo e installarlo con movimento rettili- neo in quest’ultima.
Assicurarsi che il coperchio della chiave sia saldamente installato senza fessure tra que-
sto e la chiave.
6 Azionare l’interruttore o e
verificare che le porte possano
essere bloccate/sbloccate.
Veicoli con sistema di entrata e
avviamento intelligente
1 Sbloccare e rimuovere la chiave
meccanica.
2 Rimuovere il coperchio della chiave.
Utilizzare un cacciavite della misura corretta. Facendo leva con la forza si potrebbe dan-
neggiare il coperchio.
Per evitare di danneggiare la chiave, avvol- gere la punta del cacciavite a testa piatta
con uno straccio.
3 Rimuovere la batteria scarica
mediante un piccolo cacciavite a
testa piatta.
Durante la rimozione del coperchio, il
modulo della chiave elettronica potrebbe aderire al coperchio e la batteria potrebbe
non risultare visibile. In questo caso, rimuo- vere il modulo chiave elettronica per rimuo-vere la batteria.
Per rimuovere la batteria, utilizzare un cac-
ciavite della misura corretta.
Inserire una nuova batteria con il morsetto “+” rivolto verso l’alto.
4 Durante l’installazione del coperchio
della chiave e della chiave mecca-
nica, operare seguendo il passo 2 e
il passo 1 invertendo l’ordine delle
operazioni.
5 Azionare l’interruttore o e
verificare che le porte possano
essere bloccate/sbloccate.

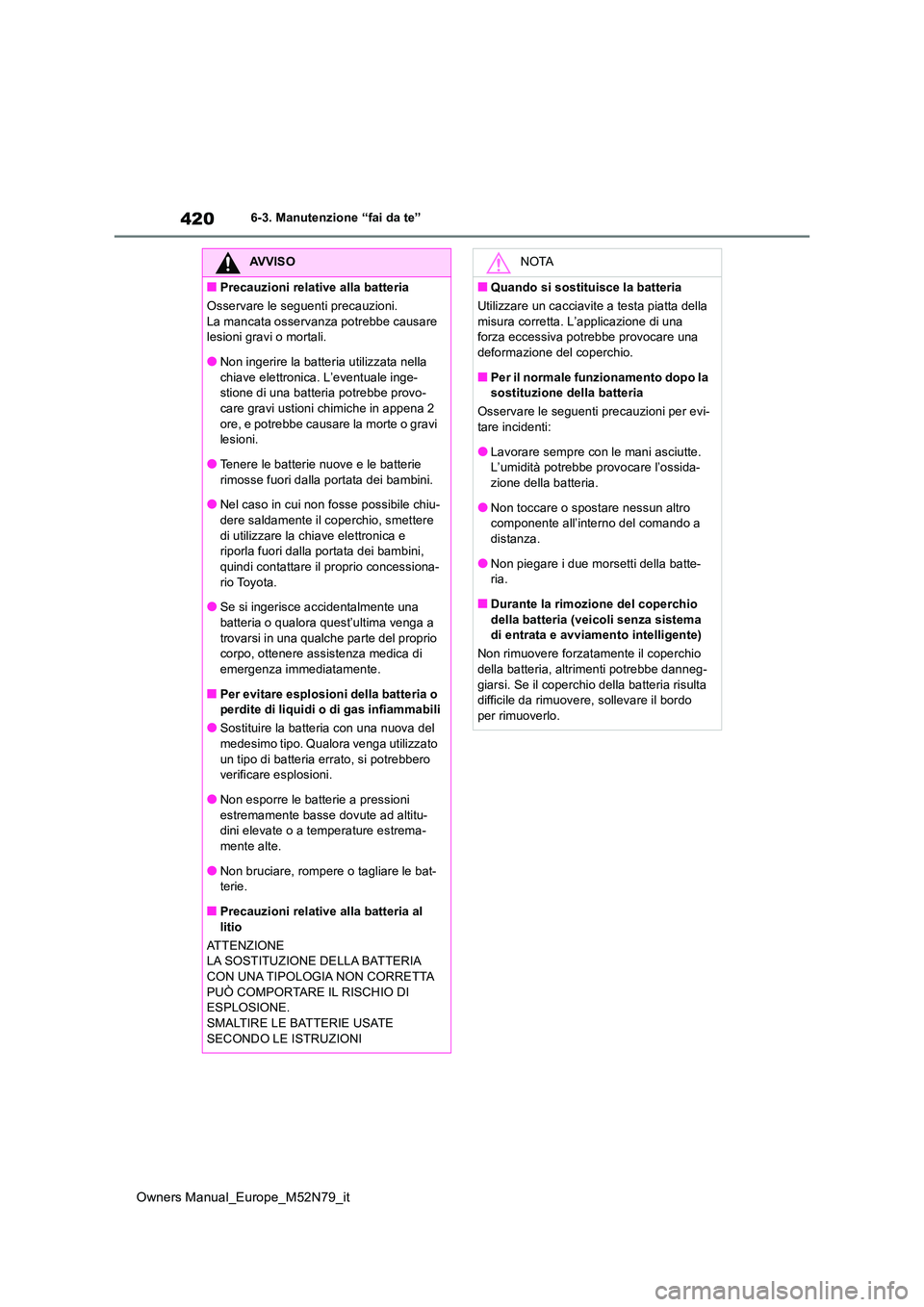

420
Owners Manual_Europe_M52N79_it
6-3. Manutenzione “fai da te”
AVVISO
■Precauzioni relative alla batteria
Osservare le seguenti precauzioni.
La mancata osservanz a potrebbe causare lesioni gravi o mortali.
●Non ingerire la batteria utilizzata nella
chiave elettronica. L’eventuale inge- stione di una batteria potrebbe provo-care gravi ustioni chimiche in appena 2
ore, e potrebbe causare la morte o gravi lesioni.
●Tenere le batterie nuove e le batterie
rimosse fuori dalla portata dei bambini.
●Nel caso in cui non fosse possibile chiu- dere saldamente il coperchio, smettere
di utilizzare la chiave elettronica e riporla fuori dalla portata dei bambini, quindi contattare il proprio concessiona-
rio Toyota.
●Se si ingerisce accidentalmente una batteria o qualora quest’ultima venga a
trovarsi in una qualche parte del proprio corpo, ottenere assistenza medica di emergenza immediatamente.
■Per evitare esplosioni della batteria o perdite di liquidi o di gas infiammabili
●Sostituire la batteria con una nuova del
medesimo tipo. Qualora venga utilizzato un tipo di batteria errato, si potrebbero verificare esplosioni.
●Non esporre le batterie a pressioni estremamente basse dovute ad altitu-dini elevate o a temperature estrema-
mente alte.
●Non bruciare, rompere o tagliare le bat- terie.
■Precauzioni relative alla batteria al litio
ATTENZIONE LA SOSTITUZIONE DELLA BATTERIA
CON UNA TIPOLOGIA NON CORRETTA PUÒ COMPORTARE IL RISCHIO DI ESPLOSIONE.
SMALTIRE LE BATTERIE USATE SECONDO LE ISTRUZIONI
NOTA
■Quando si sostituisce la batteria
Utilizzare un cacciavite a testa piatta della
misura corretta. L’applicazione di una forza eccessiva potrebbe provocare una deformazione del coperchio.
■Per il normale funzionamento dopo la sostituzione della batteria
Osservare le seguenti precauzioni per evi- tare incidenti:
●Lavorare sempre con le mani asciutte.L’umidità potrebbe provocare l’ossida-zione della batteria.
●Non toccare o spostare nessun altro componente all’interno del comando a distanza.
●Non piegare i due morsetti della batte-ria.
■Durante la rimozione del coperchio
della batteria (veicoli senza sistema di entrata e avviamento intelligente)
Non rimuovere forzatamente il coperchio della batteria, altrimenti potrebbe danneg-
giarsi. Se il coperchio della batteria risulta difficile da rimuovere, sollevare il bordo
per rimuoverlo.

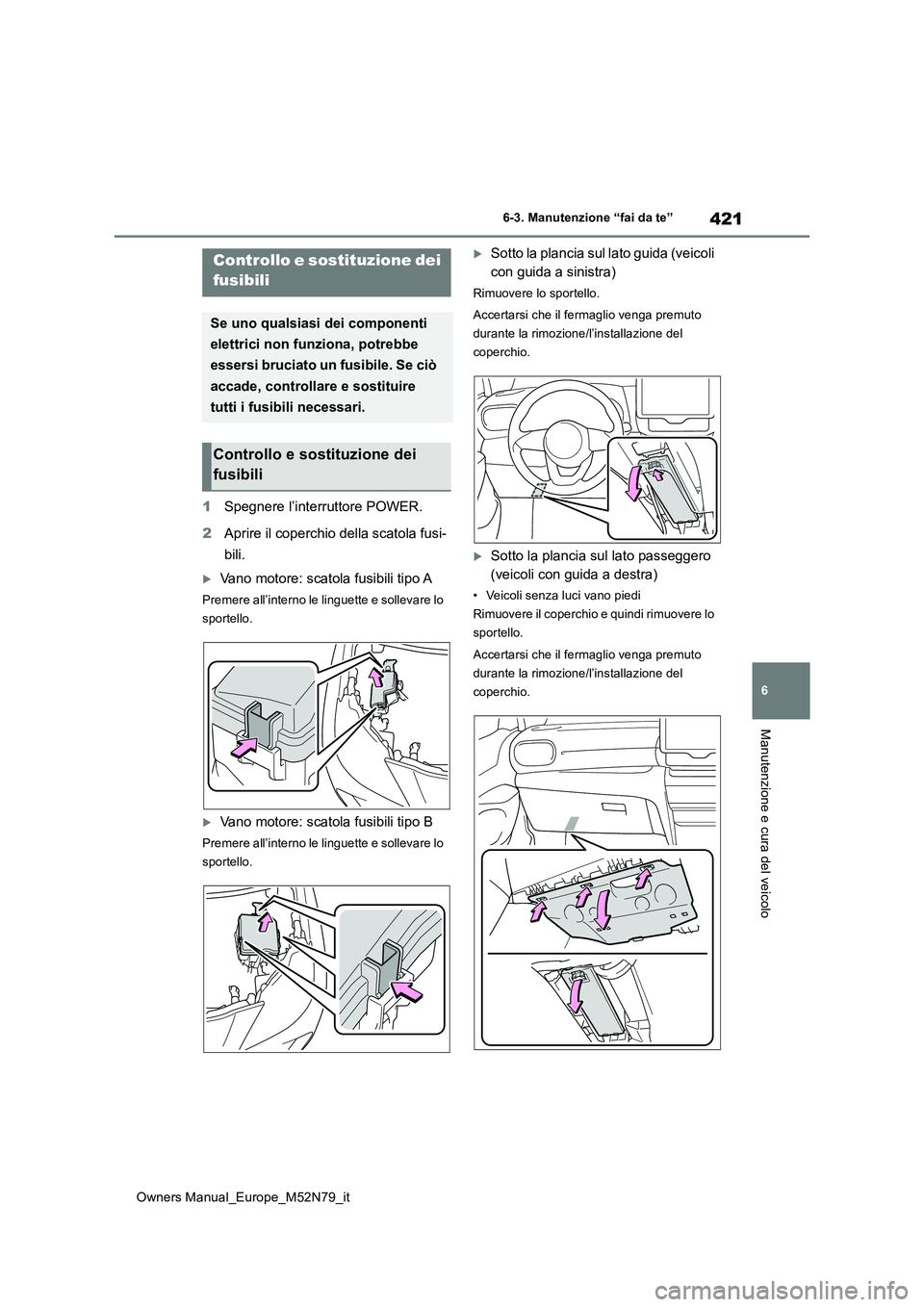

421
6
Owners Manual_Europe_M52N79_it
6-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo
1Spegnere l’interruttore POWER.
2 Aprire il coperchio della scatola fusi-
bili.
Vano motore: scatola fusibili tipo A
Premere all’interno le linguette e sollevare lo
sportello.
Vano motore: scatola fusibili tipo B
Premere all’interno le linguette e sollevare lo
sportello.
Sotto la plancia sul lato guida (veicoli
con guida a sinistra)
Rimuovere lo sportello.
Accertarsi che il fermaglio venga premuto
durante la rimozione/l’installazione del
coperchio.
Sotto la plancia sul lato passeggero
(veicoli con guida a destra)
• Veicoli senza luci vano piedi
Rimuovere il coperchio e quindi rimuovere lo
sportello.
Accertarsi che il fermaglio venga premuto
durante la rimozione/l’installazione del
coperchio.
Controllo e sostituzione dei
fusibili
Se uno qualsiasi dei componenti
elettrici non funziona, potrebbe
essersi bruciato un fusibile. Se ciò
accade, controllare e sostituire
tutti i fusibili necessari.
Controllo e sostituzione dei
fusibili

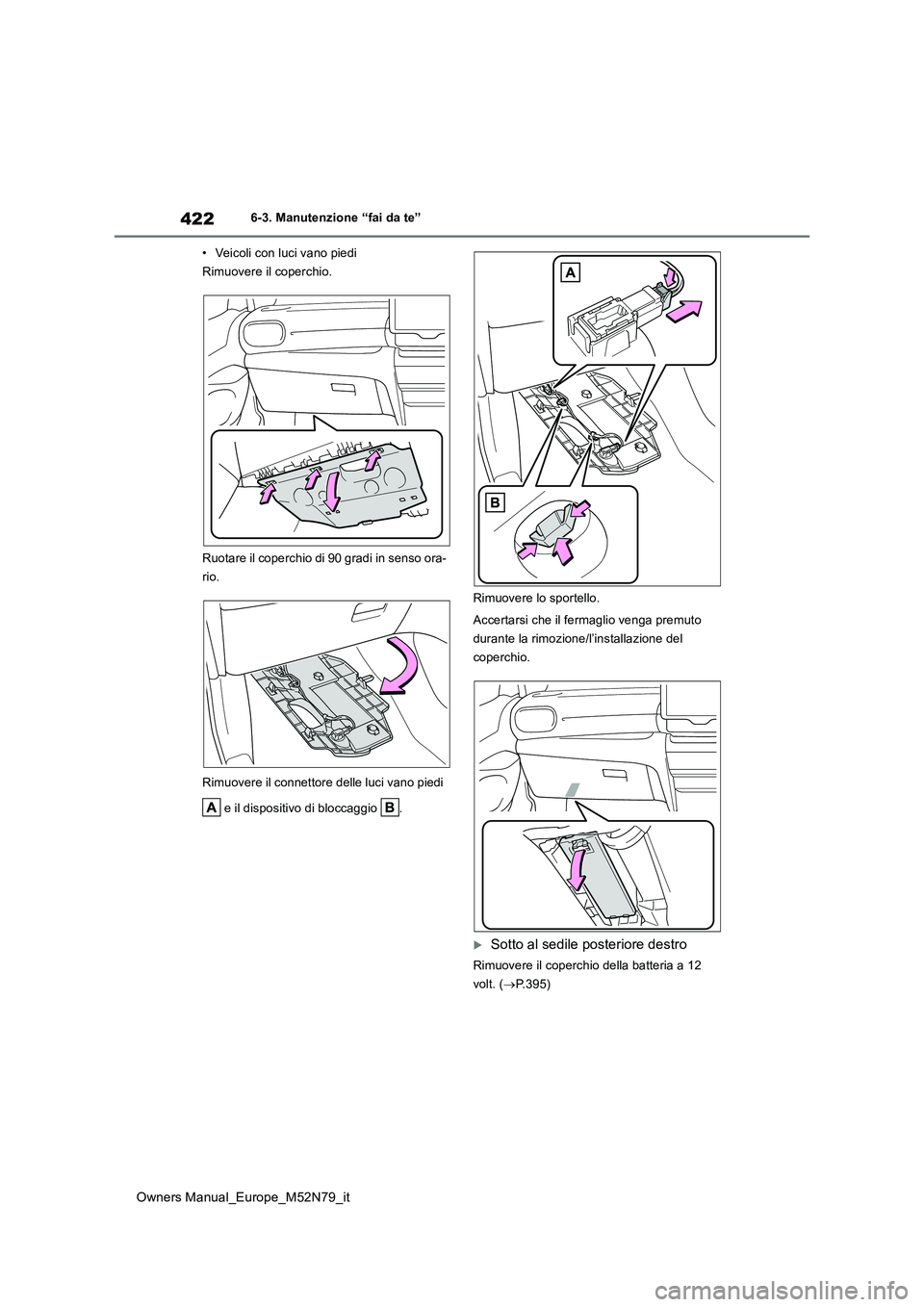

422
Owners Manual_Europe_M52N79_it
6-3. Manutenzione “fai da te”
• Veicoli con luci vano piedi
Rimuovere il coperchio.
Ruotare il coperchio di 90 gradi in senso ora-
rio.
Rimuovere il connettore delle luci vano piedi
e il dispositivo di bloccaggio .
Rimuovere lo sportello.
Accertarsi che il fermaglio venga premuto
durante la rimozione/l’installazione del
coperchio.
Sotto al sedile posteriore destro
Rimuovere il coperchio della batteria a 12
volt. ( P.395)
