2023 TOYOTA YARIS CROSS Manuale duso (in Italian)

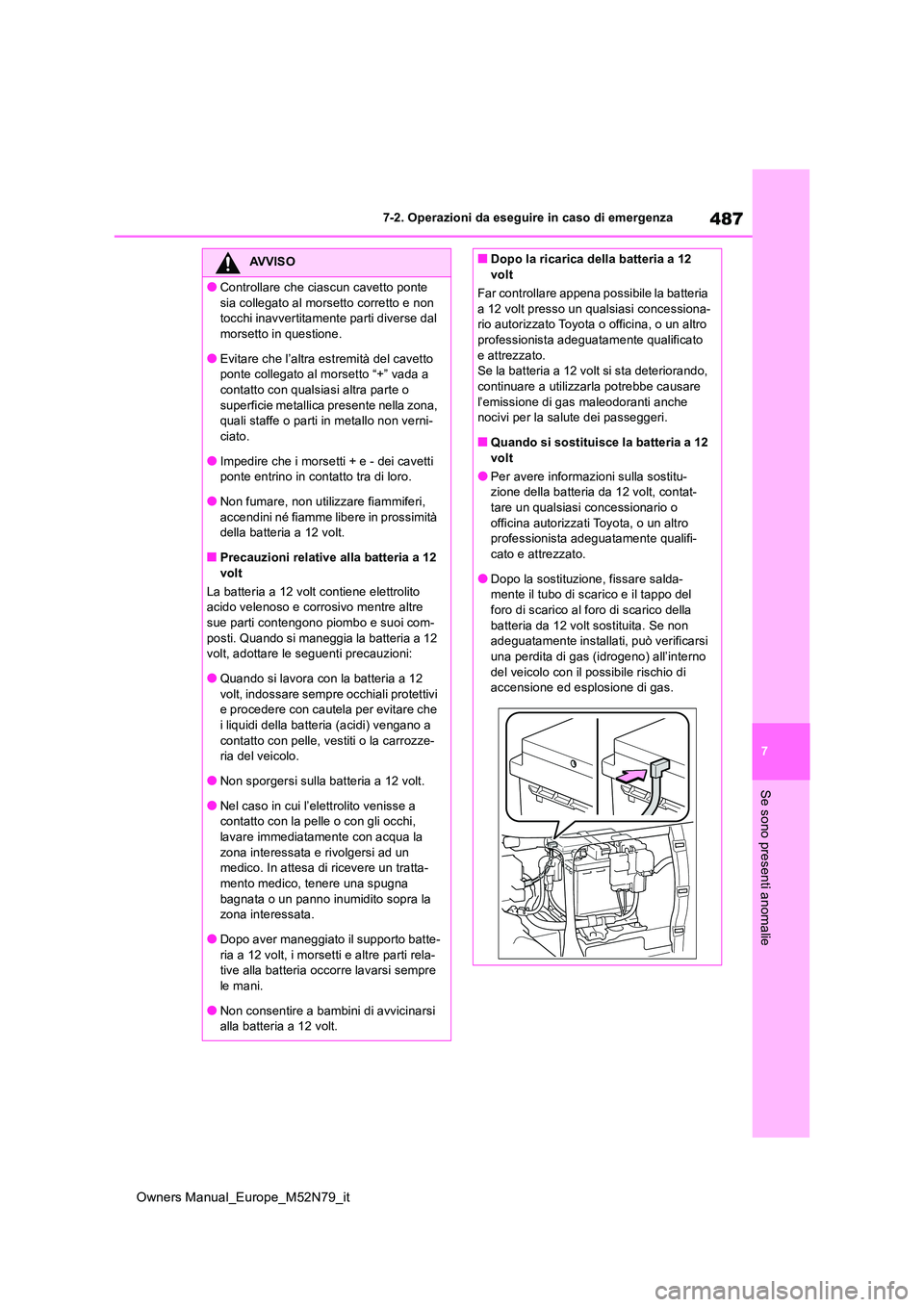

487
7
Owners Manual_Europe_M52N79_it
7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
AVVISO
●Controllare che ciascun cavetto ponte
sia collegato al morsetto corretto e non tocchi inavvertitamente parti diverse dal morsetto in questione.
●Evitare che l’altra estremità del cavetto ponte collegato al morsetto “+” vada a contatto con qualsiasi altra parte o
superficie metallica presente nella zona, quali staffe o parti in metallo non verni-ciato.
●Impedire che i morsetti + e - dei cavetti ponte entrino in contatto tra di loro.
●Non fumare, non utilizzare fiammiferi,
accendini né fiamme libere in prossimità della batteria a 12 volt.
■Precauzioni relative alla batteria a 12
volt
La batteria a 12 volt contiene elettrolito acido velenoso e corrosivo mentre altre sue parti contengono piombo e suoi com-
posti. Quando si maneggia la batteria a 12 volt, adottare le seguenti precauzioni:
●Quando si lavora con la batteria a 12
volt, indossare sempre occhiali protettivi e procedere con cautela per evitare che
i liquidi della batteria (acidi) vengano a contatto con pelle, vestiti o la carrozze-ria del veicolo.
●Non sporgersi sulla batteria a 12 volt.
●Nel caso in cui l’elettrolito venisse a contatto con la pelle o con gli occhi,
lavare immediatamente con acqua la zona interessata e rivolgersi ad un medico. In attesa di ricevere un tratta-
mento medico, tenere una spugna bagnata o un panno inumidito sopra la zona interessata.
●Dopo aver maneggiato il supporto batte-ria a 12 volt, i morsetti e altre parti rela-tive alla batteria occorre lavarsi sempre
le mani.
●Non consentire a bambini di avvicinarsi alla batteria a 12 volt.
■Dopo la ricarica della batteria a 12 volt
Far controllare appena possibile la batteria
a 12 volt presso un qualsiasi concessiona- rio autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato
e attrezzato. Se la batteria a 12 volt si sta deteriorando, continuare a utilizzarla potrebbe causare
l’emissione di gas maleodoranti anche nocivi per la salute dei passeggeri.
■Quando si sostituisce la batteria a 12
volt
●Per avere informazioni sulla sostitu- zione della batteria da 12 volt, contat-tare un qualsiasi concessionario o
officina autorizzati Toyota, o un altro professionista adeguatamente qualifi-cato e attrezzato.
●Dopo la sostituzione, fissare salda-mente il tubo di scarico e il tappo del foro di scarico al foro di scarico della
batteria da 12 volt sostituita. Se non adeguatamente installati, può verificarsi una perdita di gas (idrogeno) all’interno
del veicolo con il possibile rischio di accensione ed esplosione di gas.

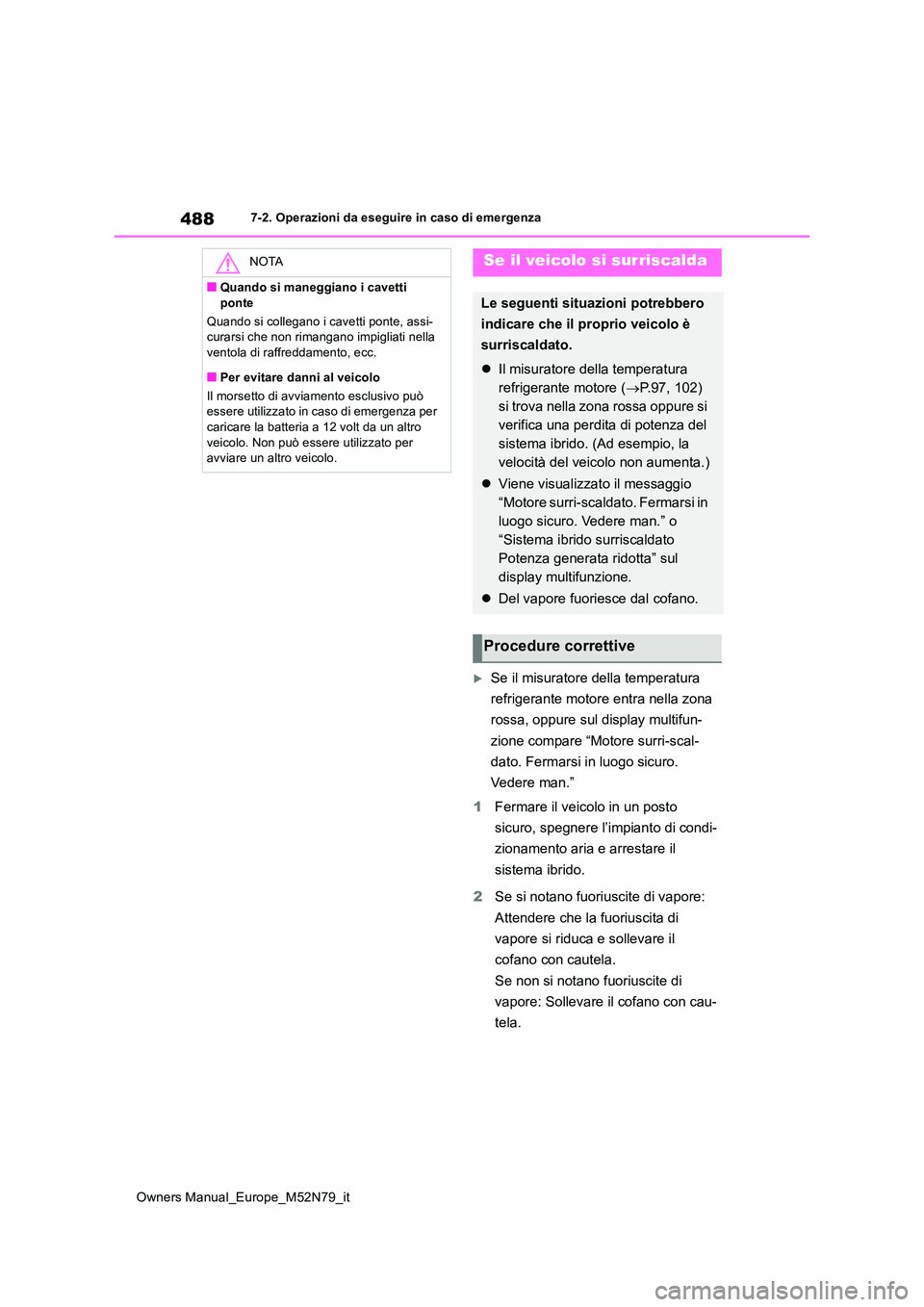

488
Owners Manual_Europe_M52N79_it
7-2. Operazioni da eseguire in caso di emergenza
Se il misuratore della temperatura
refrigerante motore entra nella zona
rossa, oppure sul display multifun-
zione compare “Motore surri-scal-
dato. Fermarsi in luogo sicuro.
Vedere man.”
1 Fermare il veicolo in un posto
sicuro, spegnere l’impianto di condi-
zionamento aria e arrestare il
sistema ibrido.
2 Se si notano fuoriuscite di vapore:
Attendere che la fuoriuscita di
vapore si riduca e sollevare il
cofano con cautela.
Se non si notano fuoriuscite di
vapore: Sollevare il cofano con cau-
tela.
NOTA
■Quando si maneggiano i cavetti
ponte
Quando si collegano i cavetti ponte, assi- curarsi che non rimangano impigliati nella ventola di raffreddamento, ecc.
■Per evitare danni al veicolo
Il morsetto di avviamento esclusivo può essere utilizzato in caso di emergenza per caricare la batteria a 12 volt da un altro
veicolo. Non può essere utilizzato per avviare un altro veicolo.
Se il veicolo si surriscalda
Le seguenti situazioni potrebbero
indicare che il proprio veicolo è
surriscaldato.
 Il misuratore della temperatura
refrigerante motore ( P.97, 102)
si trova nella zona rossa oppure si
verifica una perdita di potenza del
sistema ibrido. (Ad esempio, la
velocità del veicolo non aumenta.)
 Viene visualizzato il messaggio
“Motore surri-scaldato. Fermarsi in
luogo sicuro. Vedere man.” o
“Sistema ibrido surriscaldato
Potenza generata ridotta” sul
display multifunzione.
 Del vapore fuoriesce dal cofano.
Procedure correttive

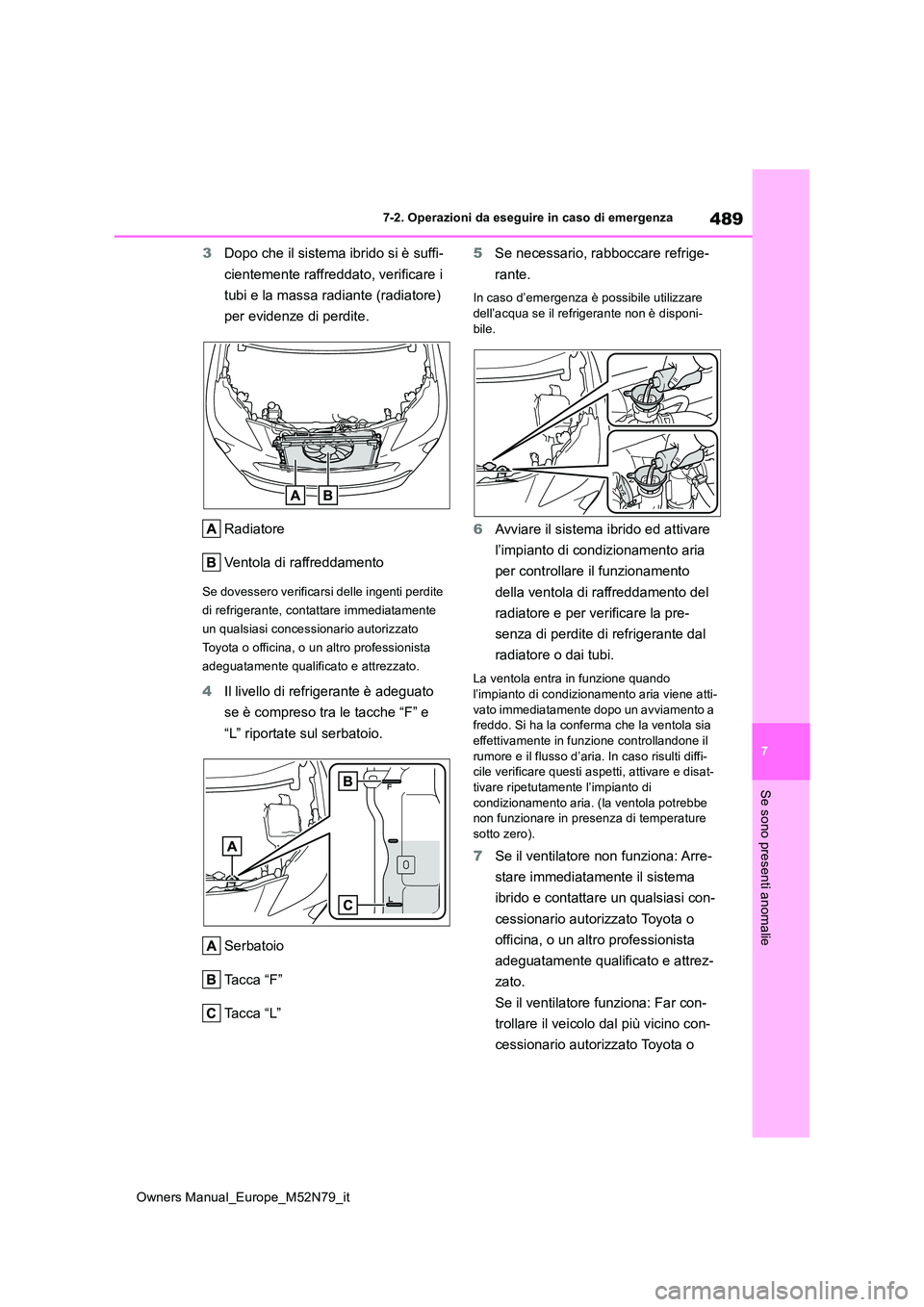

489
7
Owners Manual_Europe_M52N79_it
7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
3Dopo che il sistema ibrido si è suffi-
cientemente raffreddato, verificare i
tubi e la massa radiante (radiatore)
per evidenze di perdite.
Radiatore
Ventola di raffreddamento
Se dovessero verificarsi delle ingenti perdite
di refrigerante, contattare immediatamente
un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
4 Il livello di refrigerante è adeguato
se è compreso tra le tacche “F” e
“L” riportate sul serbatoio.
Serbatoio
Ta c c a “ F ”
Ta c c a “ L ”
5 Se necessario, rabboccare refrige-
rante.
In caso d’emergenza è possibile utilizzare
dell’acqua se il refrigerante non è disponi- bile.
6 Avviare il sistema ibrido ed attivare
l’impianto di condizionamento aria
per controllare il funzionamento
della ventola di raffreddamento del
radiatore e per verificare la pre-
senza di perdite di refrigerante dal
radiatore o dai tubi.
La ventola entra in funzione quando l’impianto di condizionamento aria viene atti-
vato immediatamente dopo un avviamento a freddo. Si ha la conferma che la ventola sia effettivamente in funzione controllandone il
rumore e il flusso d’aria. In caso risulti diffi- cile verificare questi aspetti, attivare e disat-tivare ripetutam ente l’impianto di
condizionamento aria. (la ventola potrebbe non funzionare in presenza di temperature sotto zero).
7 Se il ventilatore non funziona: Arre-
stare immediatamente il sistema
ibrido e contattare un qualsiasi con-
cessionario autorizzato Toyota o
officina, o un altro professionista
adeguatamente qualificato e attrez-
zato.
Se il ventilatore funziona: Far con-
trollare il veicolo dal più vicino con-
cessionario autorizzato Toyota o

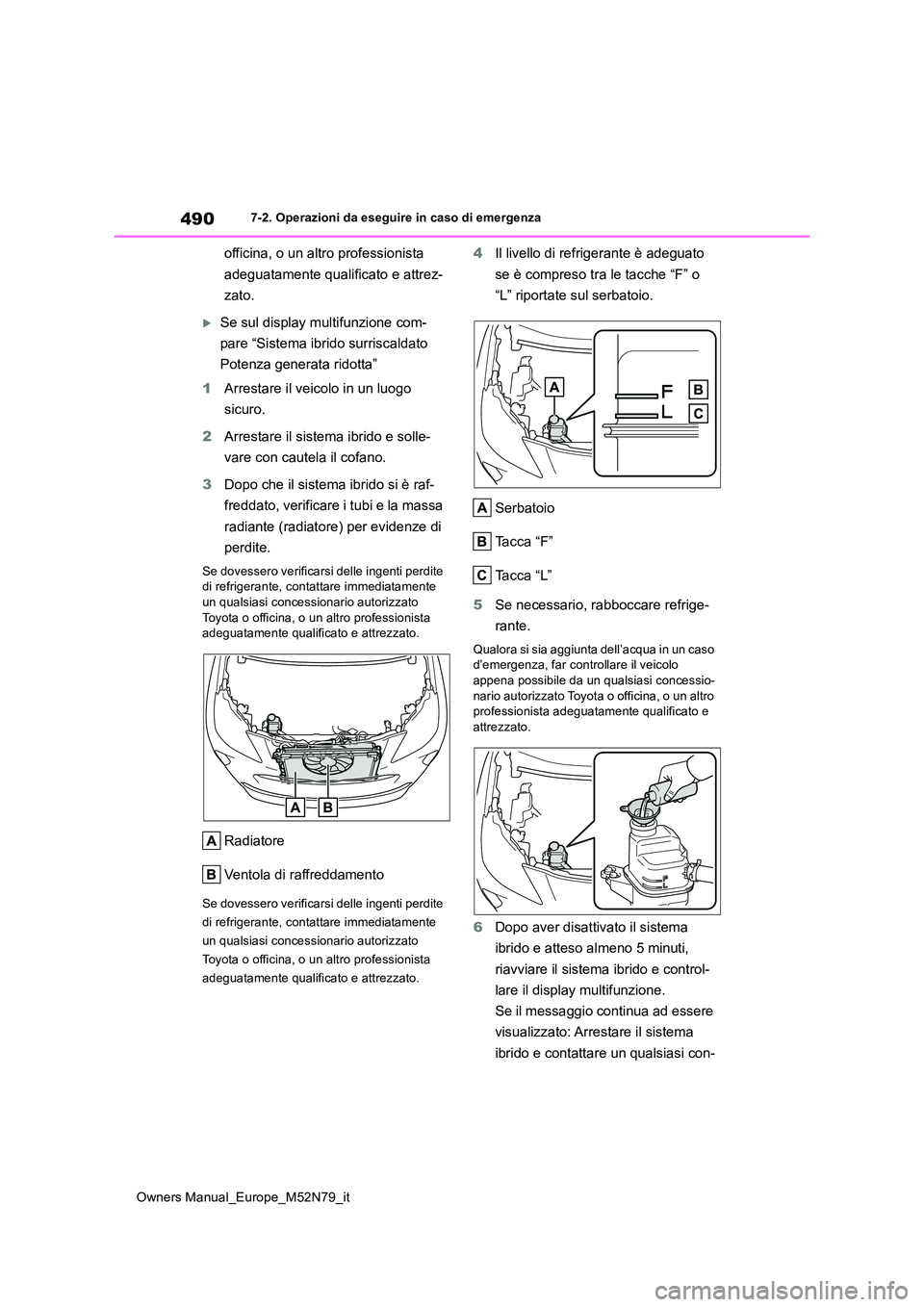

490
Owners Manual_Europe_M52N79_it
7-2. Operazioni da eseguire in caso di emergenza
officina, o un altro professionista
adeguatamente qualificato e attrez-
zato.
Se sul display multifunzione com-
pare “Sistema ibrido surriscaldato
Potenza generata ridotta”
1 Arrestare il veicolo in un luogo
sicuro.
2 Arrestare il sistema ibrido e solle-
vare con cautela il cofano.
3 Dopo che il sistema ibrido si è raf-
freddato, verificare i tubi e la massa
radiante (radiatore) per evidenze di
perdite.
Se dovessero verificarsi delle ingenti perdite di refrigerante, contattare immediatamente
un qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
Radiatore
Ventola di raffreddamento
Se dovessero verificarsi delle ingenti perdite
di refrigerante, contattare immediatamente
un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
4 Il livello di refrigerante è adeguato
se è compreso tra le tacche “F” o
“L” riportate sul serbatoio.
Serbatoio
Ta c c a “ F ”
Ta c c a “ L ”
5 Se necessario, rabboccare refrige-
rante.
Qualora si sia aggiunta dell’acqua in un caso d’emergenza, far controllare il veicolo
appena possibile da un qualsiasi concessio- nario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e
attrezzato.
6 Dopo aver disattivato il sistema
ibrido e atteso almeno 5 minuti,
riavviare il sistema ibrido e control-
lare il display multifunzione.
Se il messaggio continua ad essere
visualizzato: Arrestare il sistema
ibrido e contattare un qualsiasi con-

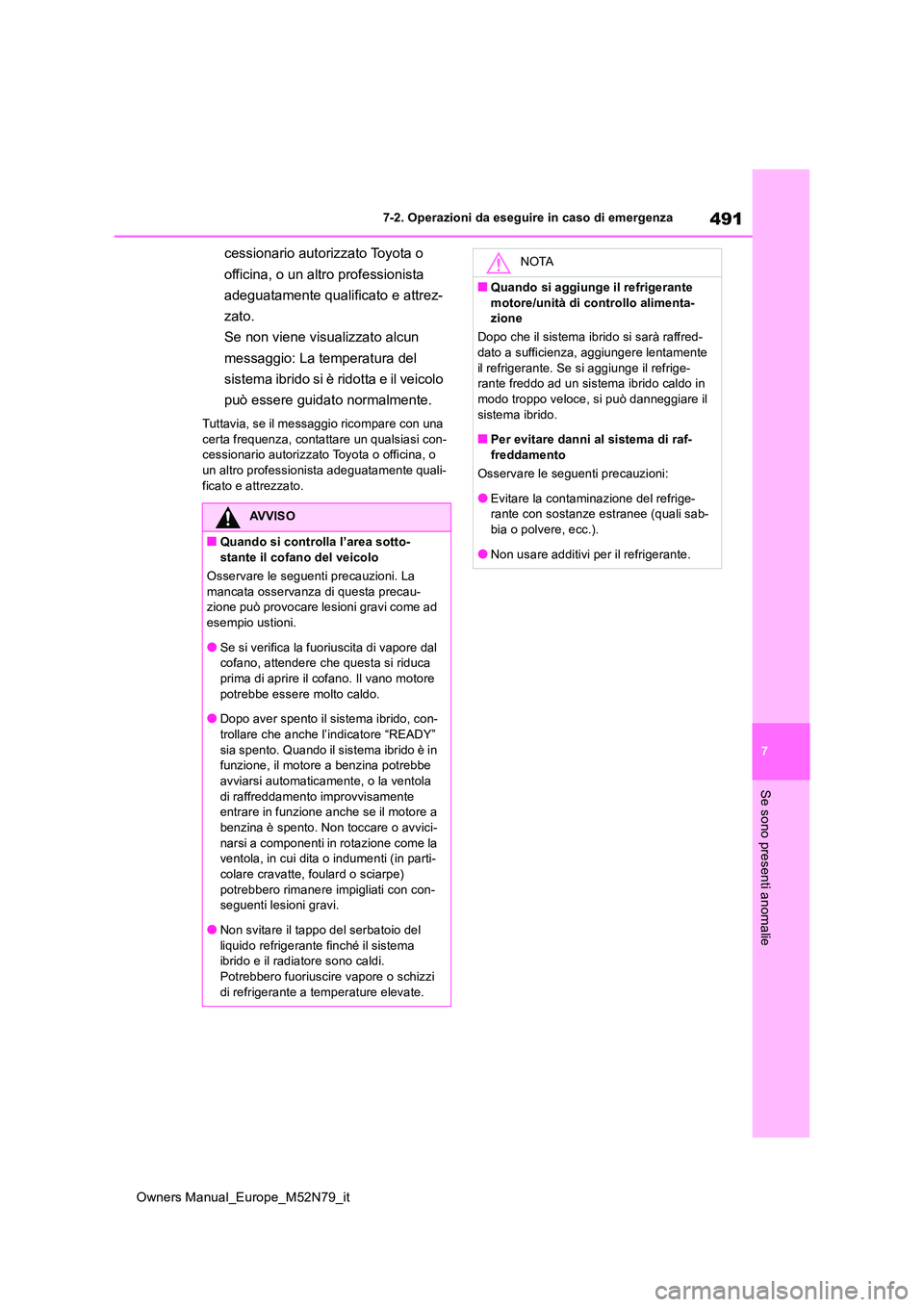

491
7
Owners Manual_Europe_M52N79_it
7-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
cessionario autorizzato Toyota o
officina, o un altro professionista
adeguatamente qualificato e attrez-
zato.
Se non viene visualizzato alcun
messaggio: La temperatura del
sistema ibrido si è ridotta e il veicolo
può essere guidato normalmente.
Tuttavia, se il messaggio ricompare con una
certa frequenza, contattare un qualsiasi con- cessionario autorizzato Toyota o officina, o un altro professionista adeguatamente quali-
ficato e attrezzato.
AVVISO
■Quando si controlla l’area sotto- stante il cofano del veicolo
Osservare le seguenti precauzioni. La
mancata osservanza di questa precau- zione può provocare lesioni gravi come ad esempio ustioni.
●Se si verifica la fuoriuscita di vapore dal cofano, attendere che questa si riduca prima di aprire il cofano. Il vano motore
potrebbe essere molto caldo.
●Dopo aver spento il sistema ibrido, con-
trollare che anche l’indicatore “READY” sia spento. Quando il sistema ibrido è in funzione, il motore a benzina potrebbe
avviarsi automaticamente, o la ventola di raffreddamento improvvisamente entrare in funzione anche se il motore a
benzina è spento. Non toccare o avvici- narsi a componenti in rotazione come la ventola, in cui dita o indumenti (in parti-
colare cravatte, foulard o sciarpe) potrebbero rimanere impigliati con con-seguenti lesioni gravi.
●Non svitare il tappo del serbatoio del liquido refrigerante finché il sistema ibrido e il radiatore sono caldi.
Potrebbero fuoriuscire vapore o schizzi di refrigerante a temperature elevate.
NOTA
■Quando si aggiunge il refrigerante
motore/unità di controllo alimenta- zione
Dopo che il sistema ibrido si sarà raffred- dato a sufficienza, aggiungere lentamente
il refrigerante. Se si aggiunge il refrige- rante freddo ad un sistema ibrido caldo in modo troppo veloce, si può danneggiare il
sistema ibrido.
■Per evitare danni al sistema di raf- freddamento
Osservare le seguenti precauzioni:
●Evitare la contaminazione del refrige- rante con sostanze estranee (quali sab-bia o polvere, ecc.).
●Non usare additivi per il refrigerante.

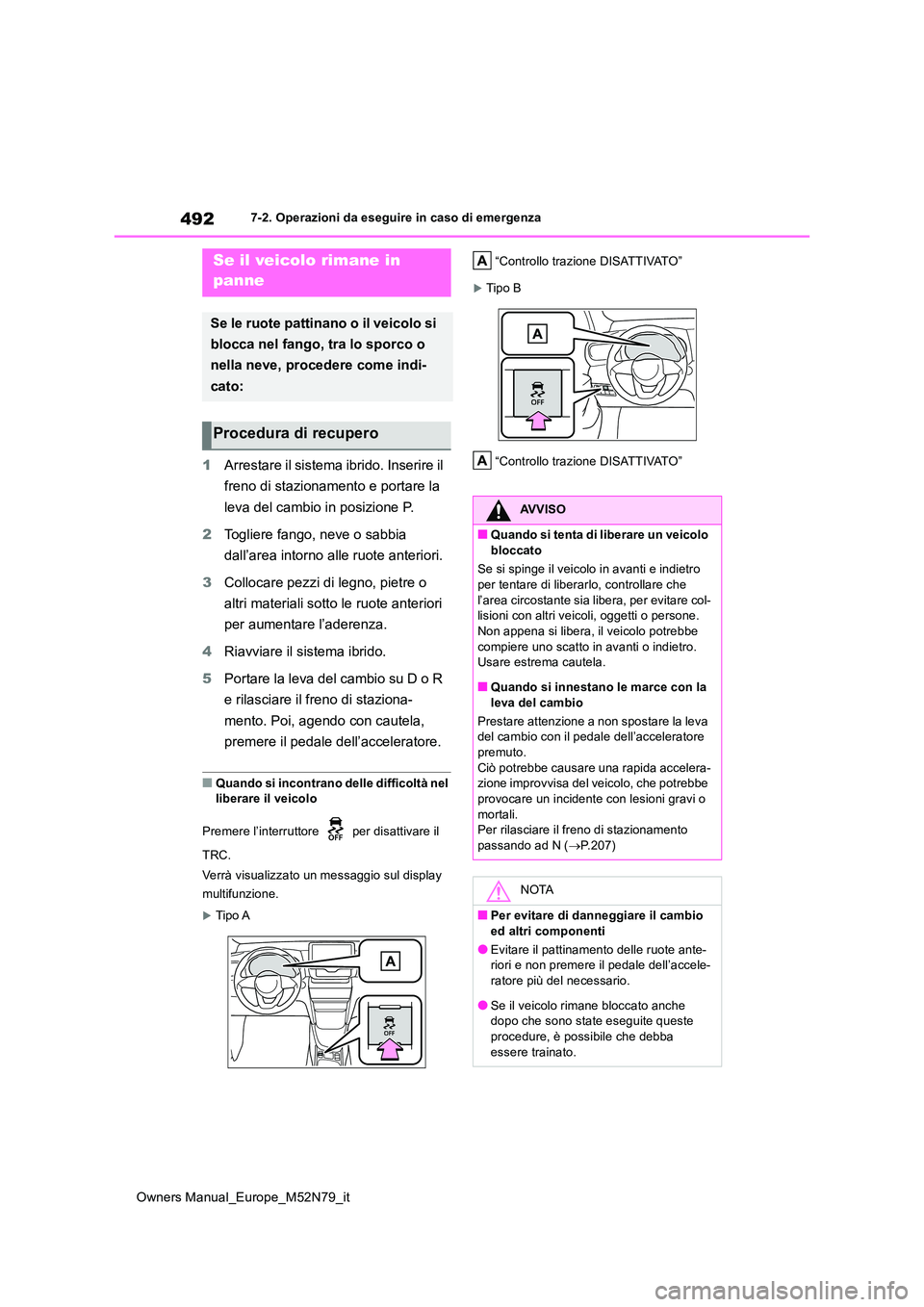

492
Owners Manual_Europe_M52N79_it
7-2. Operazioni da eseguire in caso di emergenza
1Arrestare il sistema ibrido. Inserire il
freno di stazionamento e portare la
leva del cambio in posizione P.
2 Togliere fango, neve o sabbia
dall’area intorno alle ruote anteriori.
3 Collocare pezzi di legno, pietre o
altri materiali sotto le ruote anteriori
per aumentare l’aderenza.
4 Riavviare il sistema ibrido.
5 Portare la leva del cambio su D o R
e rilasciare il freno di staziona-
mento. Poi, agendo con cautela,
premere il pedale dell’acceleratore.
■Quando si incontrano delle difficoltà nel liberare il veicolo
Premere l’interruttore per disattivare il
TRC.
Verrà visualizzato un messaggio sul display
multifunzione.
Tipo A
“Controllo trazione DISATTIVATO”
Tipo B
“Controllo trazione DISATTIVATO”
Se il veicolo rimane in
panne
Se le ruote pattinano o il veicolo si
blocca nel fango, tra lo sporco o
nella neve, procedere come indi-
cato:
Procedura di recupero
AVVISO
■Quando si tenta di liberare un veicolo
bloccato
Se si spinge il veicolo in avanti e indietro per tentare di liberarlo, controllare che
l’area circostante sia libera, per evitare col- lisioni con altri veicoli, oggetti o persone. Non appena si libera, il veicolo potrebbe
compiere uno scatto in avanti o indietro. Usare estrema cautela.
■Quando si innestano le marce con la
leva del cambio
Prestare attenzione a non spostare la leva del cambio con il pedale dell’acceleratore premuto.
Ciò potrebbe causare una rapida accelera- zione improvvisa del veicolo, che potrebbe provocare un incidente con lesioni gravi o
mortali. Per rilasciare il freno di stazionamento passando ad N ( P.207)
NOTA
■Per evitare di danneggiare il cambio ed altri componenti
●Evitare il pattinamento delle ruote ante-riori e non premere il pedale dell’accele-
ratore più del necessario.
●Se il veicolo rimane bloccato anche dopo che sono state eseguite queste
procedure, è possibile che debba essere trainato.

8

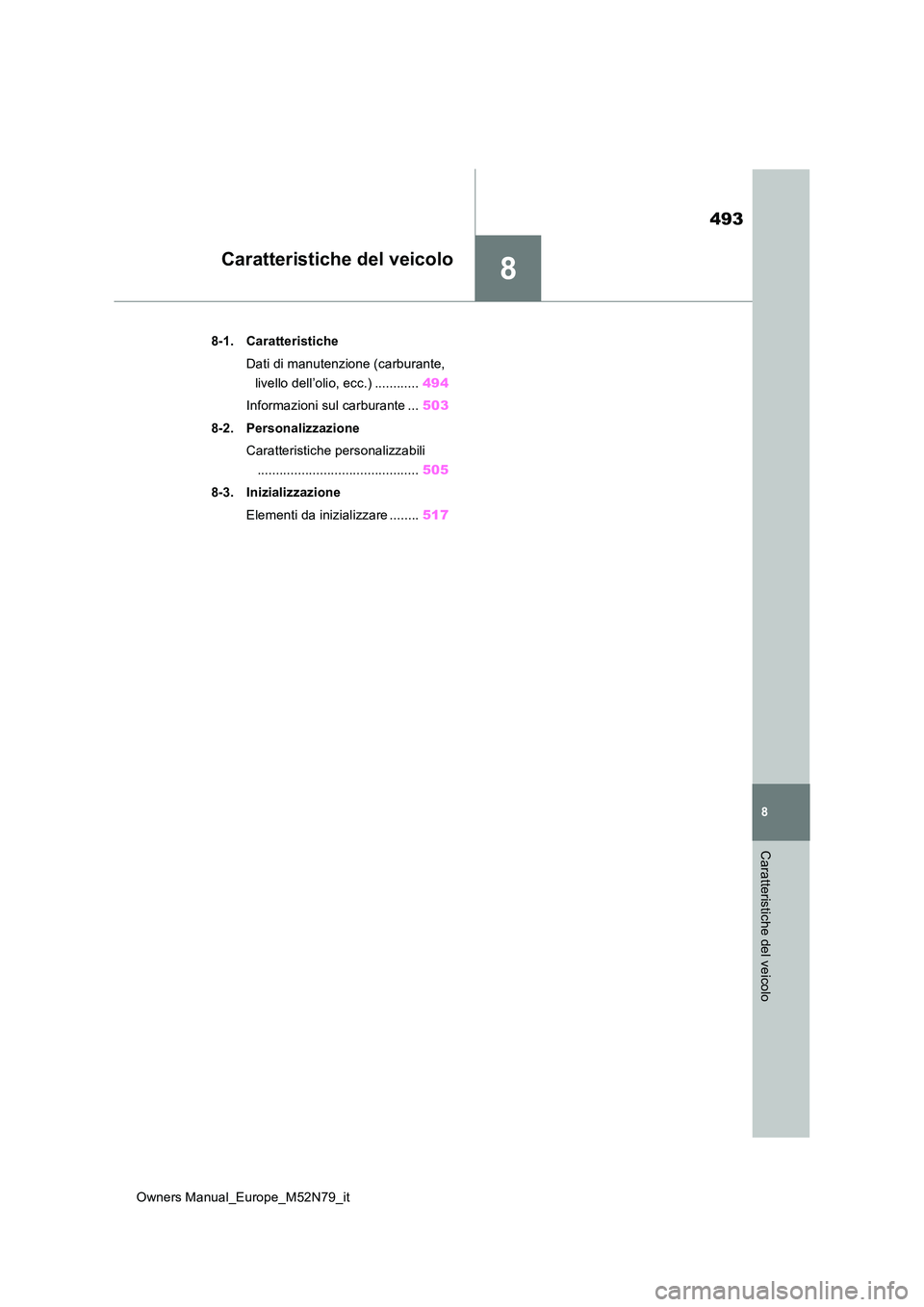

493
Owners Manual_Europe_M52N79_it
8
Caratteristiche del veicolo
Caratteristiche del veicolo
8-1. Caratteristiche
Dati di manutenzione (carburante,
livello dell’olio, ecc.) ............ 494
Informazioni sul carburante ... 503
8-2. Personalizzazione
Caratteristiche personalizzabili
............................................ 505
8-3. Inizializzazione
Elementi da inizializzare ........ 517

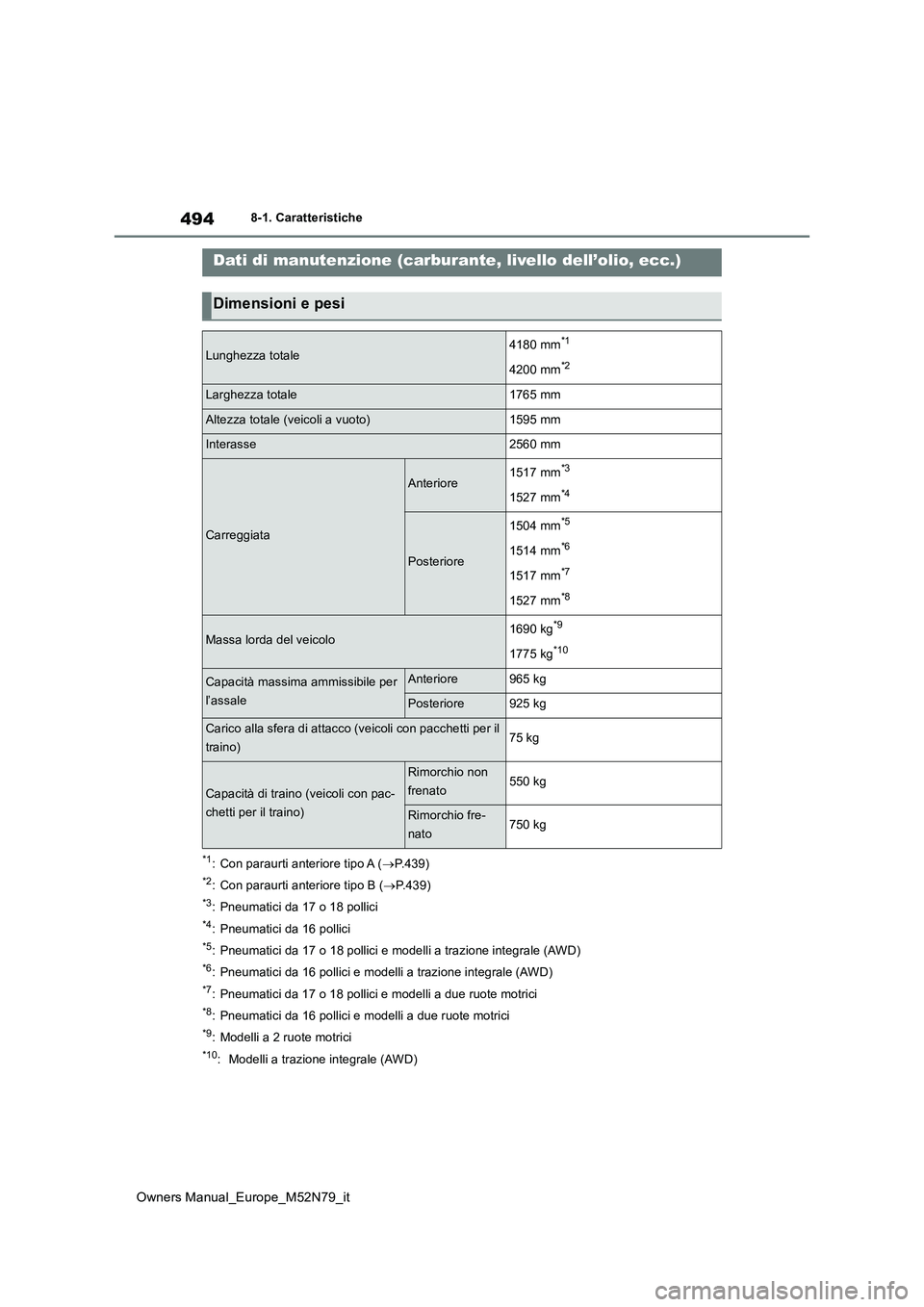

494
Owners Manual_Europe_M52N79_it
8-1. Caratteristiche
8-1.Caratteris tiche
*1: Con paraurti anteriore tipo A (P.439)
*2: Con paraurti anteriore tipo B (P.439)
*3: Pneumatici da 17 o 18 pollici
*4: Pneumatici da 16 pollici
*5: Pneumatici da 17 o 18 pollici e modelli a trazione integrale (AWD)
*6: Pneumatici da 16 pollici e modelli a trazione integrale (AWD)
*7: Pneumatici da 17 o 18 pollici e modelli a due ruote motrici
*8: Pneumatici da 16 pollici e modelli a due ruote motrici
*9: Modelli a 2 ruote motrici
*10: Modelli a trazione integrale (AWD)
Dati di manutenzione (carburante, livello dell’olio, ecc.)
Dimensioni e pesi
Lunghezza totale4180 mm*1
4200 mm*2
Larghezza totale1765 mm
Altezza totale (veicoli a vuoto)1595 mm
Interasse2560 mm
Carreggiata
Anteriore1517 mm*3
1527 mm*4
Posteriore
1504 mm*5
1514 mm*6
1517 mm*7
1527 mm*8
Massa lorda del veicolo1690 kg*9
1775 kg*10
Capacità massima ammissibile per
l’assale
Anteriore965 kg
Posteriore925 kg
Carico alla sfera di attacco (veicoli con pacchetti per il
traino)75 kg
Capacità di traino (veicoli con pac-
chetti per il traino)
Rimorchio non
frenato550 kg
Rimorchio fre-
nato750 kg
