2023 TOYOTA YARIS CROSS Manuale duso (in Italian)

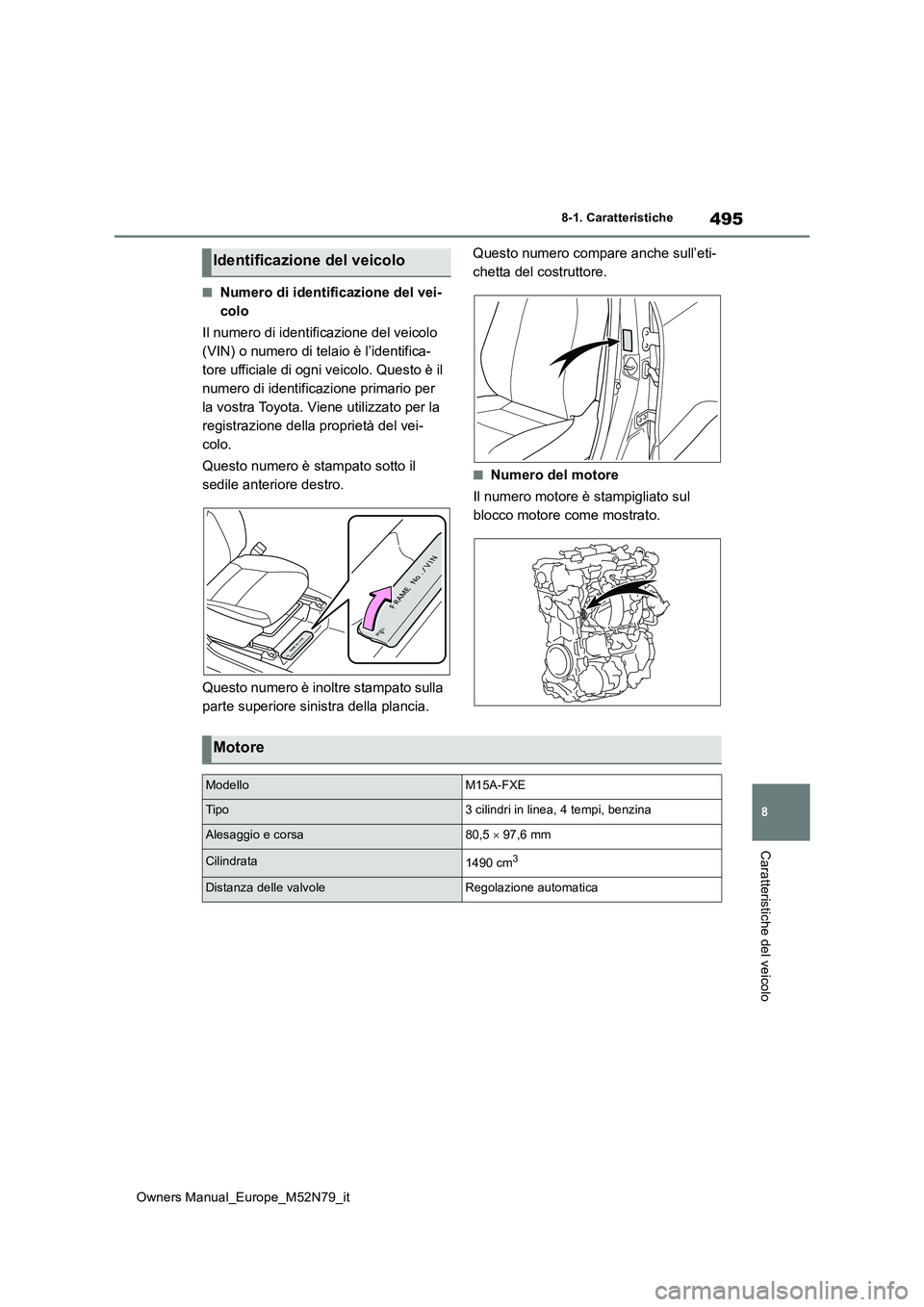

495
8
Owners Manual_Europe_M52N79_it
8-1. Caratteristiche
Caratteristiche del veicolo
■Numero di identificazione del vei-
colo
Il numero di identificazione del veicolo
(VIN) o numero di telaio è l’identifica-
tore ufficiale di ogni veicolo. Questo è il
numero di identificazione primario per
la vostra Toyota. Viene utilizzato per la
registrazione della proprietà del vei-
colo.
Questo numero è stampato sotto il
sedile anteriore destro.
Questo numero è inoltre stampato sulla
parte superiore sinistra della plancia.
Questo numero compare anche sull’eti-
chetta del costruttore.
■Numero del motore
Il numero motore è stampigliato sul
blocco motore come mostrato.
Identificazione del veicolo
Motore
ModelloM15A-FXE
Tipo3 cilindri in linea, 4 tempi, benzina
Alesaggio e corsa80,5  97,6 mm
Cilindrata1490 cm3
Distanza delle valvoleRegolazione automatica

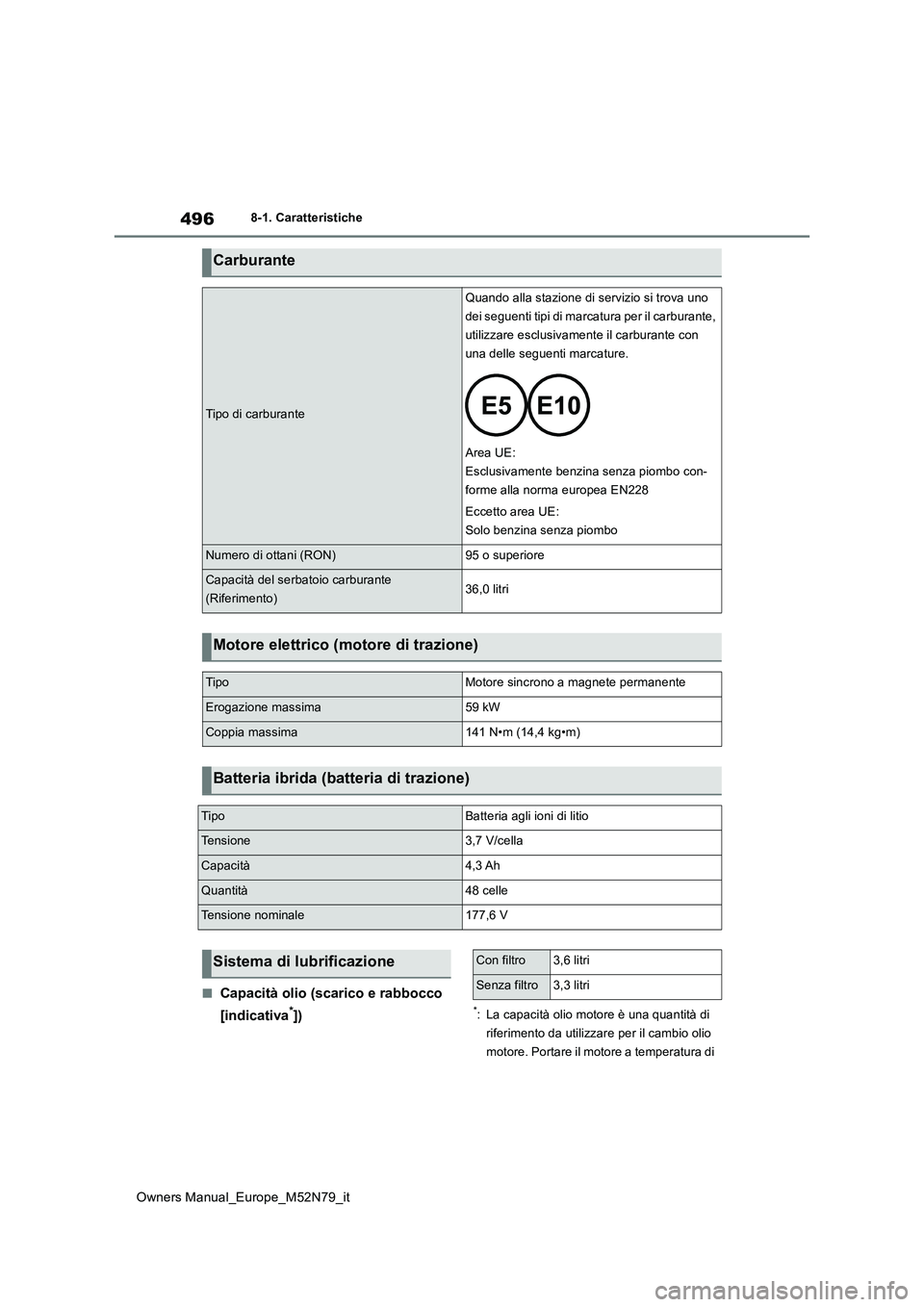

496
Owners Manual_Europe_M52N79_it
8-1. Caratteristiche
■Capacità olio (scarico e rabbocco
[indicativa*])*: La capacità olio motore è una quantità di
riferimento da utilizzare per il cambio olio
motore. Portare il motore a temperatura di
Carburante
Tipo di carburante
Quando alla stazione di servizio si trova uno
dei seguenti tipi di marcatura per il carburante,
utilizzare esclusivamente il carburante con
una delle seguenti marcature.
Area UE:
Esclusivamente benzina senza piombo con-
forme alla norma europea EN228
Eccetto area UE:
Solo benzina senza piombo
Numero di ottani (RON)95 o superiore
Capacità del serbatoio carburante
(Riferimento)36,0 litri
Motore elettrico ( motore di trazione)
TipoMotore sincrono a magnete permanente
Erogazione massima59 kW
Coppia massima141 N•m (14,4 kg•m)
Batteria ibrida (batteria di trazione)
TipoBatteria agli ioni di litio
Tensione3,7 V/cella
Capacità4,3 Ah
Quantità48 celle
Tensione nominale177,6 V
Sistema di lubrificazioneCon filtro3,6 litri
Senza filtro3,3 litri

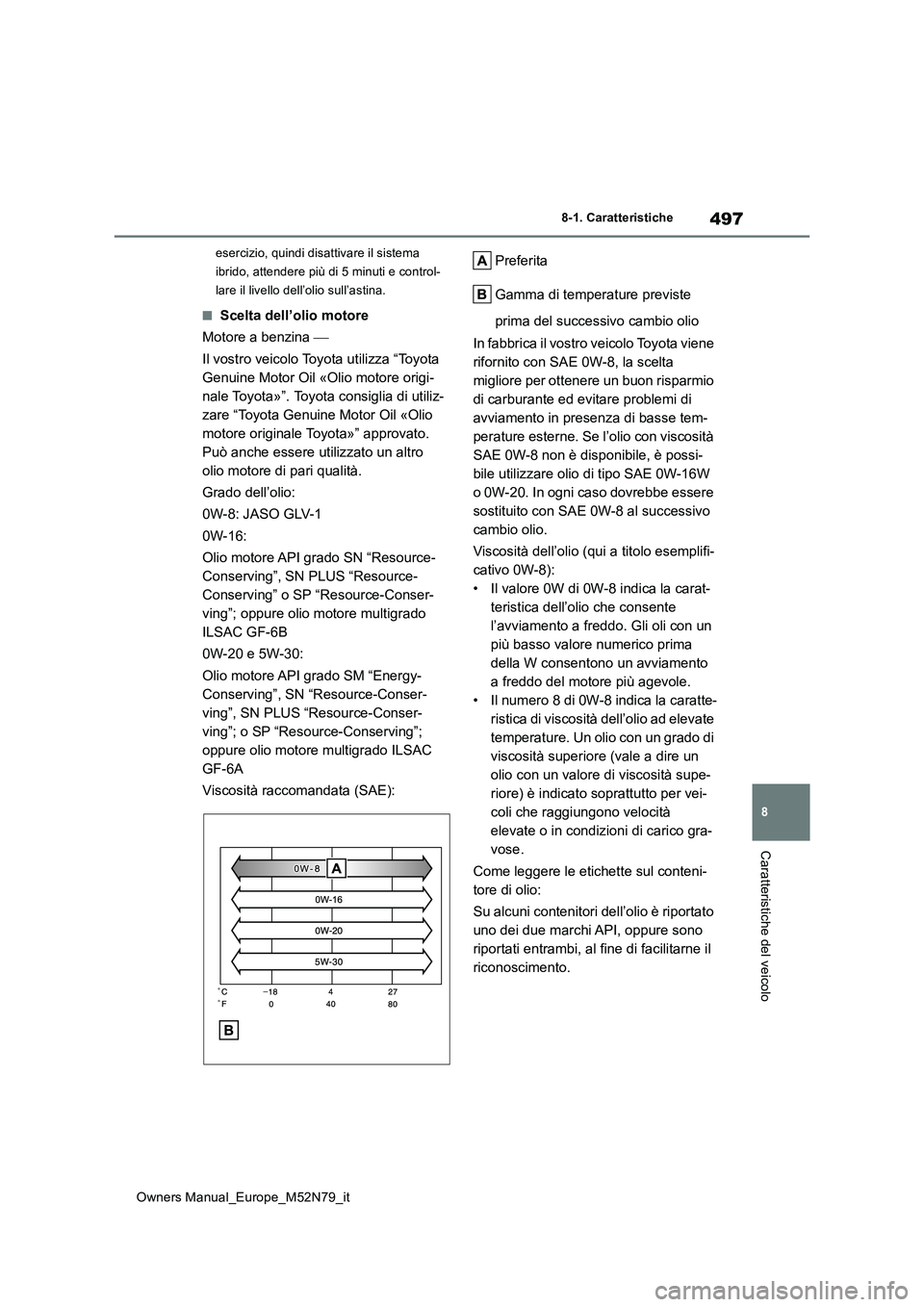

497
8
Owners Manual_Europe_M52N79_it
8-1. Caratteristiche
Caratteristiche del veicolo
esercizio, quindi disattivare il sistema
ibrido, attendere più di 5 minuti e control-
lare il livello dell’olio sull’astina.
■Scelta dell’olio motore
Motore a benzina 
Il vostro veicolo Toyota utilizza “Toyota
Genuine Motor Oil «Olio motore origi-
nale Toyota»”. Toyota consiglia di utiliz-
zare “Toyota Genuine Motor Oil «Olio
motore originale Toyota»” approvato.
Può anche essere utilizzato un altro
olio motore di pari qualità.
Grado dell’olio:
0W-8: JASO GLV-1
0W-16:
Olio motore API grado SN “Resource-
Conserving”, SN PLUS “Resource-
Conserving” o SP “Resource-Conser-
ving”; oppure olio motore multigrado
ILSAC GF-6B
0W-20 e 5W-30:
Olio motore API grado SM “Energy-
Conserving”, SN “Resource-Conser-
ving”, SN PLUS “Resource-Conser-
ving”; o SP “Resource-Conserving”;
oppure olio motore multigrado ILSAC
GF-6A
Viscosità raccomandata (SAE):
Preferita
Gamma di temperature previste
prima del successivo cambio olio
In fabbrica il vostro veicolo Toyota viene
rifornito con SAE 0W-8, la scelta
migliore per ottenere un buon risparmio
di carburante ed evitare problemi di
avviamento in presenza di basse tem-
perature esterne. Se l’olio con viscosità
SAE 0W-8 non è disponibile, è possi-
bile utilizzare olio di tipo SAE 0W-16W
o 0W-20. In ogni caso dovrebbe essere
sostituito con SAE 0W-8 al successivo
cambio olio.
Viscosità dell’olio (qui a titolo esemplifi-
cativo 0W-8):
• Il valore 0W di 0W-8 indica la carat-
teristica dell’olio che consente
l’avviamento a freddo. Gli oli con un
più basso valore numerico prima
della W consentono un avviamento
a freddo del motore più agevole.
• Il numero 8 di 0W-8 indica la caratte-
ristica di viscosità dell’olio ad elevate
temperature. Un olio con un grado di
viscosità superiore (vale a dire un
olio con un valore di viscosità supe-
riore) è indicato soprattutto per vei-
coli che raggiungono velocità
elevate o in condizioni di carico gra-
vose.
Come leggere le etichette sul conteni-
tore di olio:
Su alcuni contenitori dell’olio è riportato
uno dei due marchi API, oppure sono
riportati entrambi, al fine di facilitarne il
riconoscimento.

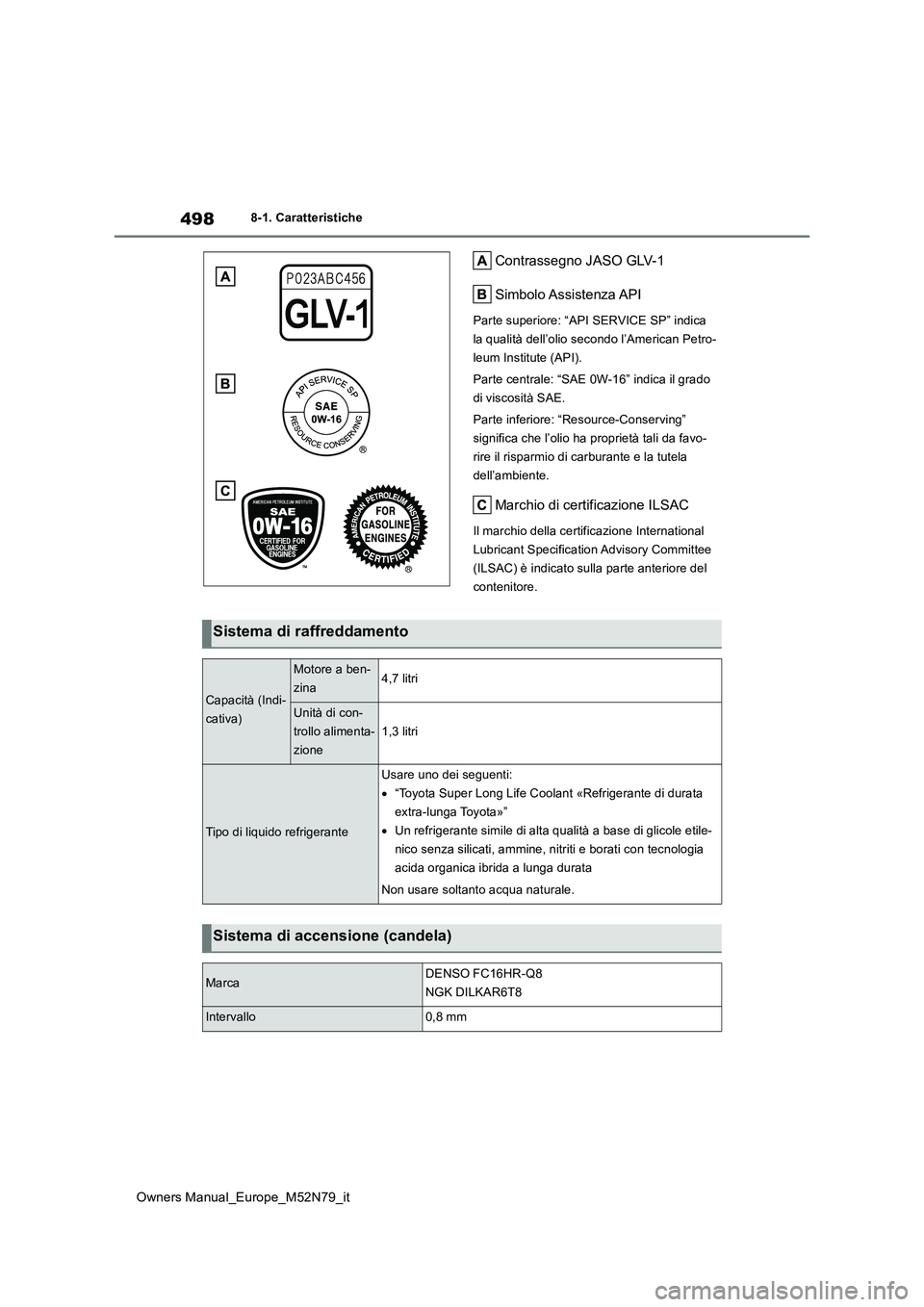

498
Owners Manual_Europe_M52N79_it
8-1. Caratteristiche
Contrassegno JASO GLV-1
Simbolo Assistenza API
Parte superiore: “API SERVICE SP” indica
la qualità dell’olio secondo l’American Petro-
leum Institute (API).
Parte centrale: “SAE 0W-16” indica il grado
di viscosità SAE.
Parte inferiore: “Resource-Conserving”
significa che l’olio ha proprietà tali da favo-
rire il risparmio di carburante e la tutela
dell’ambiente.
Marchio di certificazione ILSAC
Il marchio della certificazione International
Lubricant Specification Advisory Committee
(ILSAC) è indicato sulla parte anteriore del
contenitore.
Sistema di raffreddamento
Capacità (Indi-
cativa)
Motore a ben-
zina4,7 litri
Unità di con-
trollo alimenta-
zione
1,3 litri
Tipo di liquido refrigerante
Usare uno dei seguenti:
 “Toyota Super Long Life Coolant «Refrigerante di durata
extra-lunga Toyota»”
 Un refrigerante simile di alta qualità a base di glicole etile-
nico senza silicati, ammine, nitriti e borati con tecnologia
acida organica ibrida a lunga durata
Non usare soltanto acqua naturale.
Sistema di accensione (candela)
MarcaDENSO FC16HR-Q8
NGK DILKAR6T8
Intervallo0,8 mm

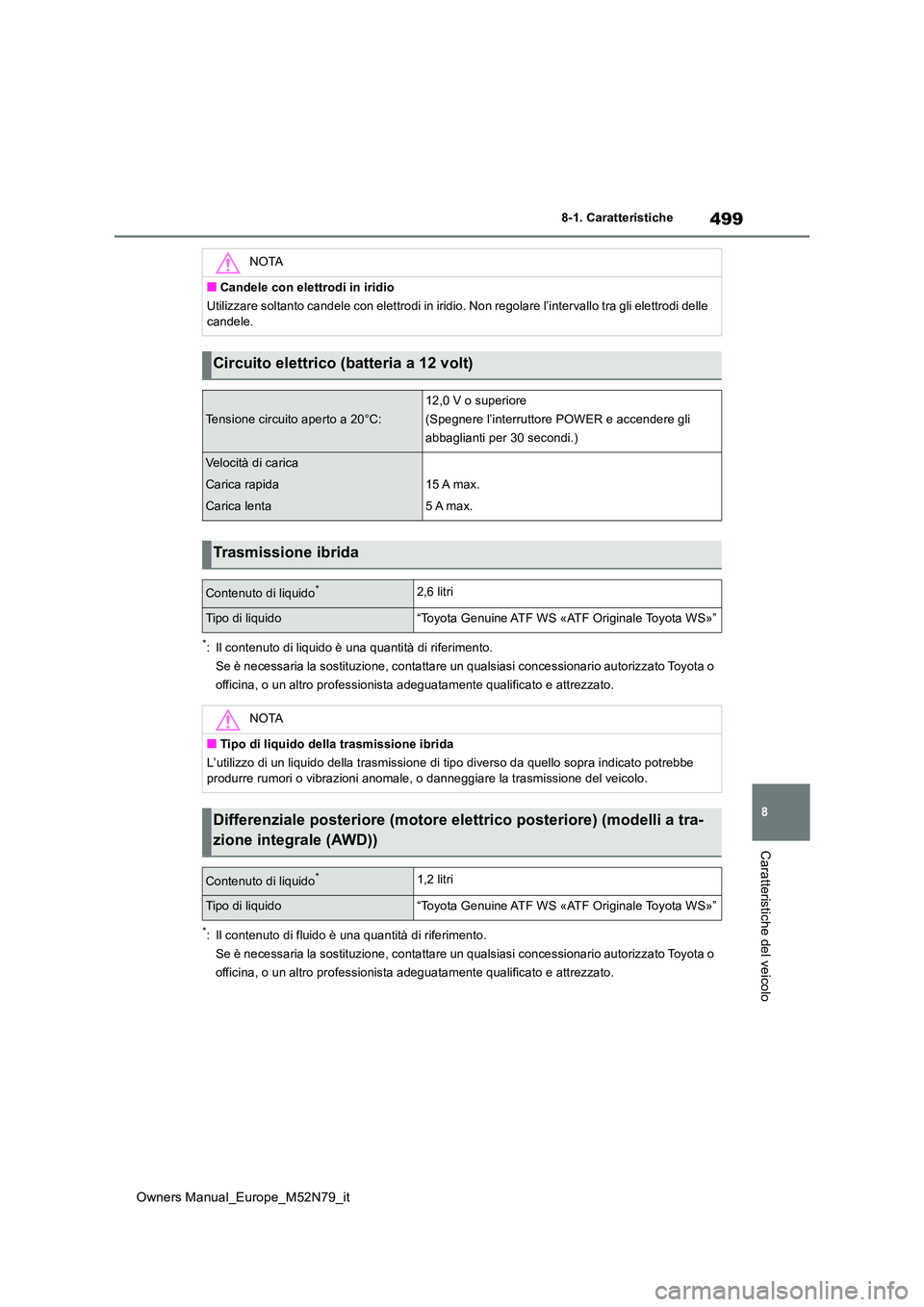

499
8
Owners Manual_Europe_M52N79_it
8-1. Caratteristiche
Caratteristiche del veicolo
*: Il contenuto di liquido è una quantità di riferimento.
Se è necessaria la sostituzione, contattare un qualsiasi conces sionario autorizzato Toyota o
officina, o un altro professionista adeguatamente qualificato e attrezzato.
*: Il contenuto di fluido è una quantità di riferimento.
Se è necessaria la sostituzione, contattare un qualsiasi conces sionario autorizzato Toyota o
officina, o un altro professionista adeguatamente qualificato e attrezzato.
NOTA
■Candele con elettrodi in iridio
Utilizzare soltanto candele con elettrodi in iridio. Non regola re l’intervallo tra gli elettrodi delle
candele.
Circuito elettrico (batteria a 12 volt)
Tensione circuito aperto a 20°C:
12,0 V o superiore
(Spegnere l’interruttore POWER e accendere gli
abbaglianti per 30 secondi.)
Velocità di carica
Carica rapida
Carica lenta
15 A max.
5 A max.
Trasmissione ibrida
Contenuto di liquido*2,6 litri
Tipo di liquido“Toyota Genuine ATF WS «ATF Originale Toyota WS»”
NOTA
■Tipo di liquido della trasmissione ibrida
L’utilizzo di un liquido della trasmissione di tipo diverso da quello sopra indicato potrebbe produrre rumori o vibrazioni anomale, o danneggiare la trasmiss ione del veicolo.
Differenziale posteriore (motore elettrico posteriore) (modelli a tra-
zione integrale (AWD))
Contenuto di liquido*1,2 litri
Tipo di liquido“Toyota Genuine ATF WS «ATF Originale Toyota WS»”

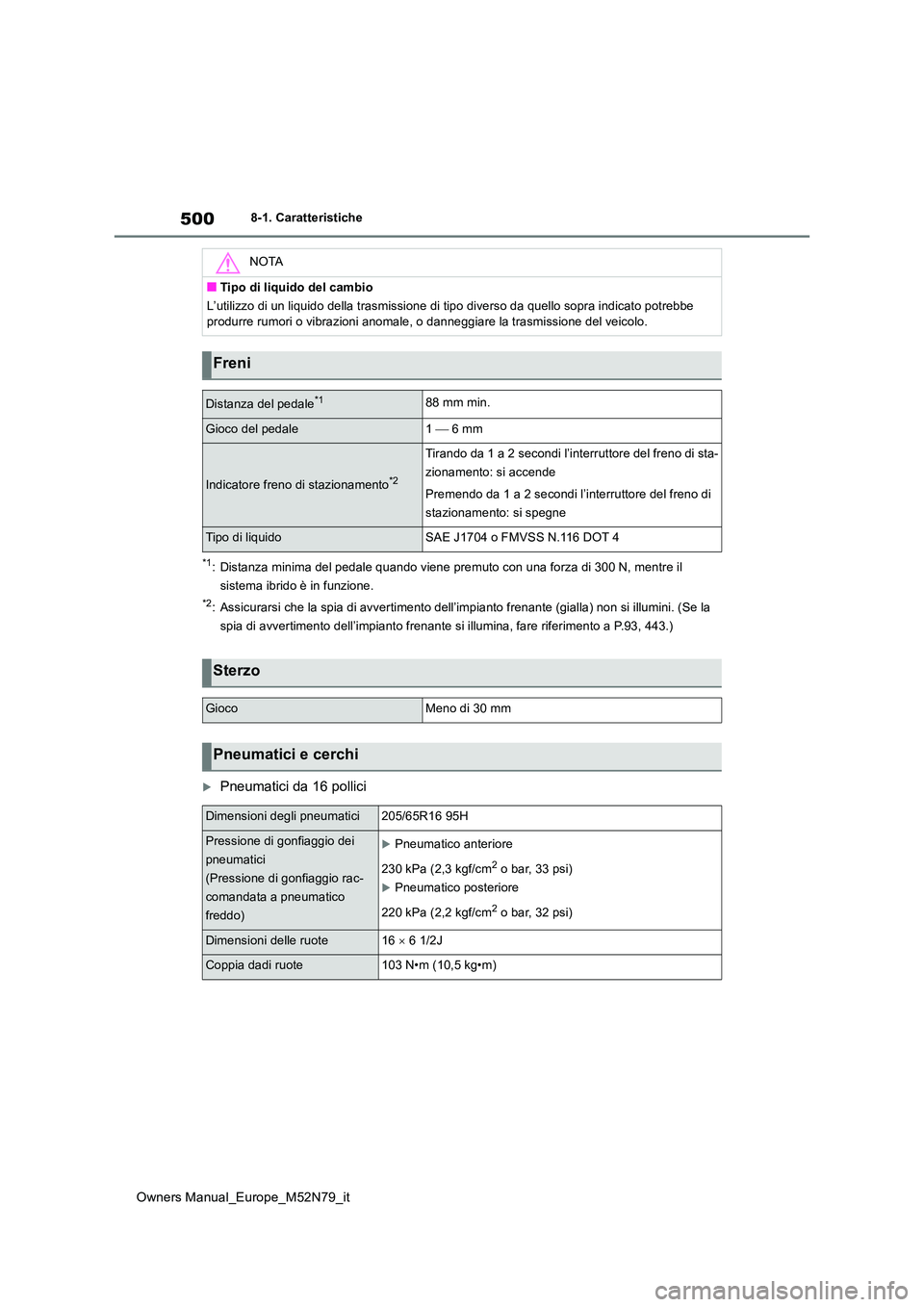

500
Owners Manual_Europe_M52N79_it
8-1. Caratteristiche
*1: Distanza minima del pedale quando viene premuto con una forza di 300 N, mentre il
sistema ibrido è in funzione.
*2: Assicurarsi che la spia di avvertimento dell’impianto frenante (gialla) non si illumini. (Se la
spia di avvertimento dell’impianto frenante si illumina, fare r iferimento a P.93, 443.)
Pneumatici da 16 pollici
NOTA
■Tipo di liquido del cambio
L’utilizzo di un liquido della trasmissione di tipo diverso da quello sopra indicato potrebbe
produrre rumori o vibrazioni anomale, o danneggiare la trasmiss ione del veicolo.
Freni
Distanza del pedale*188 mm min.
Gioco del pedale1  6 mm
Indicatore freno di stazionamento*2
Tirando da 1 a 2 secondi l’interruttore del freno di sta-
zionamento: si accende
Premendo da 1 a 2 secondi l’interruttore del freno di
stazionamento: si spegne
Tipo di liquidoSAE J1704 o FMVSS N.116 DOT 4
Sterzo
GiocoMeno di 30 mm
Pneumatici e cerchi
Dimensioni degli pneumatici205/65R16 95H
Pressione di gonfiaggio dei
pneumatici
(Pressione di gonfiaggio rac-
comandata a pneumatico
freddo)
Pneumatico anteriore
230 kPa (2,3 kgf/cm2 o bar, 33 psi)
Pneumatico posteriore
220 kPa (2,2 kgf/cm2 o bar, 32 psi)
Dimensioni delle ruote16  6 1/2J
Coppia dadi ruote103 N•m (10,5 kg•m)

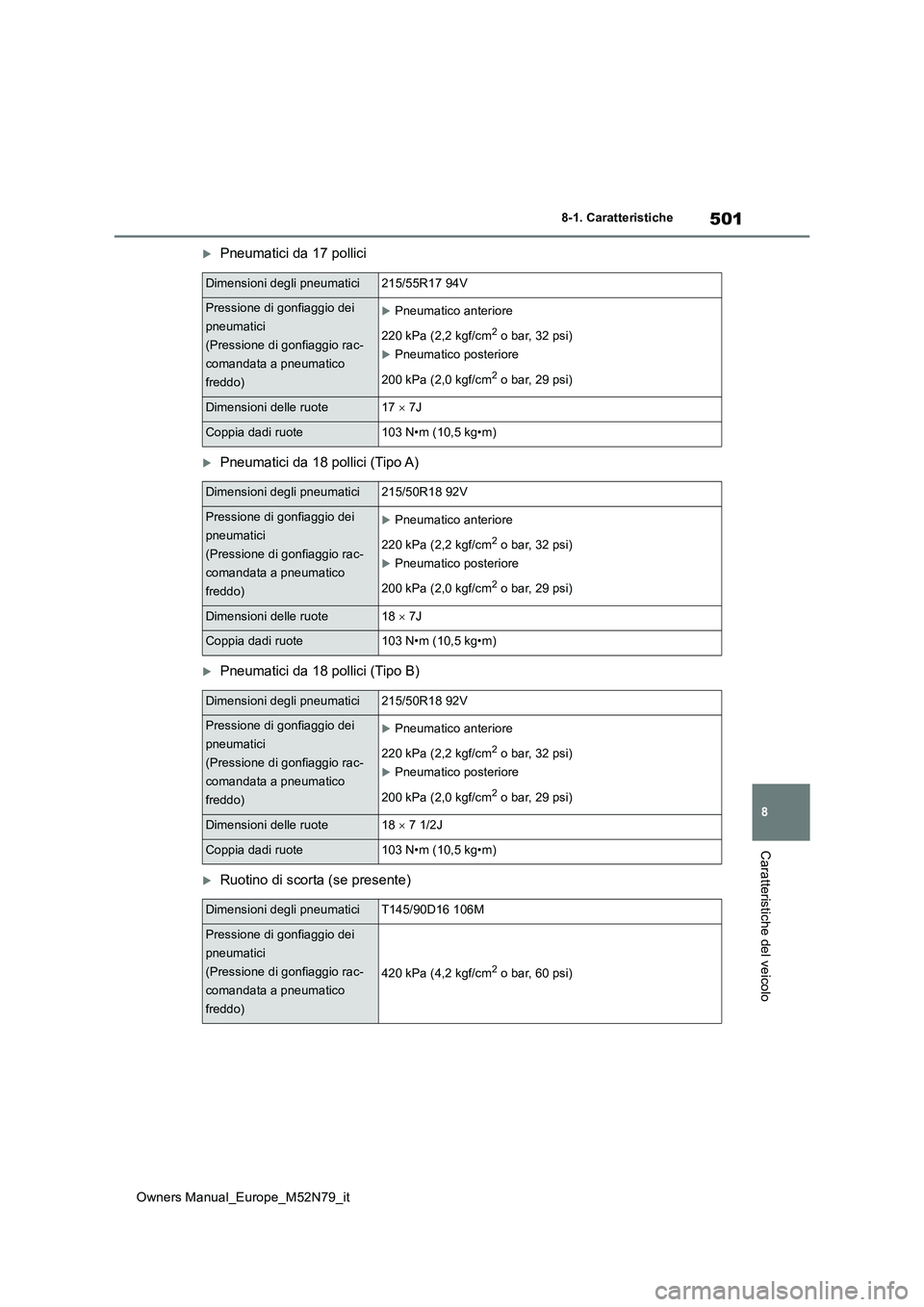

501
8
Owners Manual_Europe_M52N79_it
8-1. Caratteristiche
Caratteristiche del veicolo
Pneumatici da 17 pollici
Pneumatici da 18 pollici (Tipo A)
Pneumatici da 18 pollici (Tipo B)
Ruotino di scorta (se presente)
Dimensioni degli pneumatici215/55R17 94V
Pressione di gonfiaggio dei
pneumatici
(Pressione di gonfiaggio rac-
comandata a pneumatico
freddo)
Pneumatico anteriore
220 kPa (2,2 kgf/cm2 o bar, 32 psi)
Pneumatico posteriore
200 kPa (2,0 kgf/cm2 o bar, 29 psi)
Dimensioni delle ruote17  7J
Coppia dadi ruote103 N•m (10,5 kg•m)
Dimensioni degli pneumatici215/50R18 92V
Pressione di gonfiaggio dei
pneumatici
(Pressione di gonfiaggio rac-
comandata a pneumatico
freddo)
Pneumatico anteriore
220 kPa (2,2 kgf/cm2 o bar, 32 psi)
Pneumatico posteriore
200 kPa (2,0 kgf/cm2 o bar, 29 psi)
Dimensioni delle ruote18  7J
Coppia dadi ruote103 N•m (10,5 kg•m)
Dimensioni degli pneumatici215/50R18 92V
Pressione di gonfiaggio dei
pneumatici
(Pressione di gonfiaggio rac-
comandata a pneumatico
freddo)
Pneumatico anteriore
220 kPa (2,2 kgf/cm2 o bar, 32 psi)
Pneumatico posteriore
200 kPa (2,0 kgf/cm2 o bar, 29 psi)
Dimensioni delle ruote18  7 1/2J
Coppia dadi ruote103 N•m (10,5 kg•m)
Dimensioni degli pneumaticiT145/90D16 106M
Pressione di gonfiaggio dei
pneumatici
(Pressione di gonfiaggio rac-
comandata a pneumatico
freddo)
420 kPa (4,2 kgf/cm2 o bar, 60 psi)

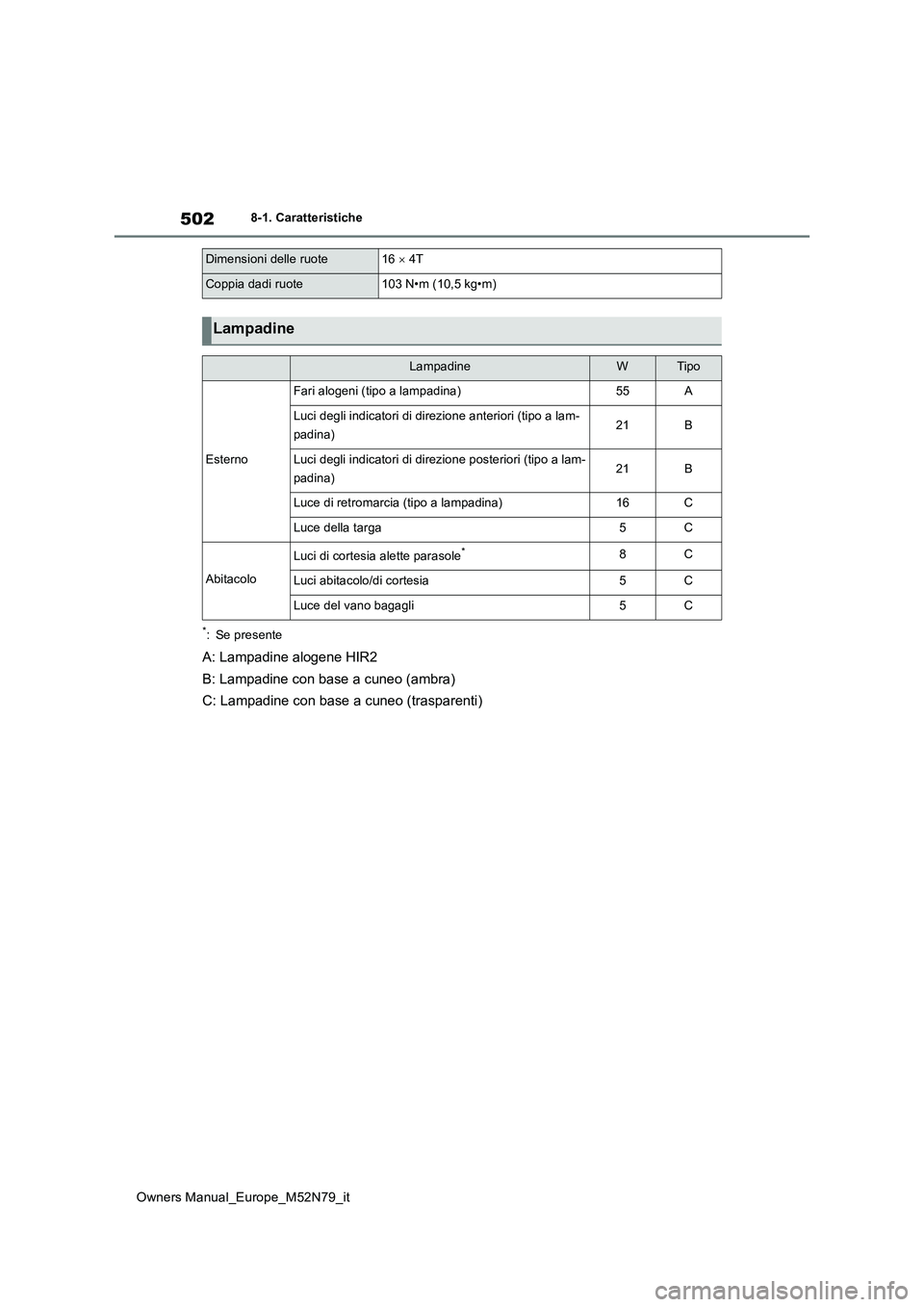

502
Owners Manual_Europe_M52N79_it
8-1. Caratteristiche
*: Se presente
A: Lampadine alogene HIR2
B: Lampadine con base a cuneo (ambra)
C: Lampadine con base a cuneo (trasparenti)
Dimensioni delle ruote16  4T
Coppia dadi ruote103 N•m (10,5 kg•m)
Lampadine
LampadineWTipo
Esterno
Fari alogeni (tipo a lampadina)55A
Luci degli indicatori di direzione anteriori (tipo a lam-
padina)21B
Luci degli indicatori di direzione posteriori (tipo a lam-
padina)21B
Luce di retromarcia (tipo a lampadina)16C
Luce della targa5C
Abitacolo
Luci di cortesia alette parasole*8C
Luci abitacolo/di cortesia5C
Luce del vano bagagli5C
