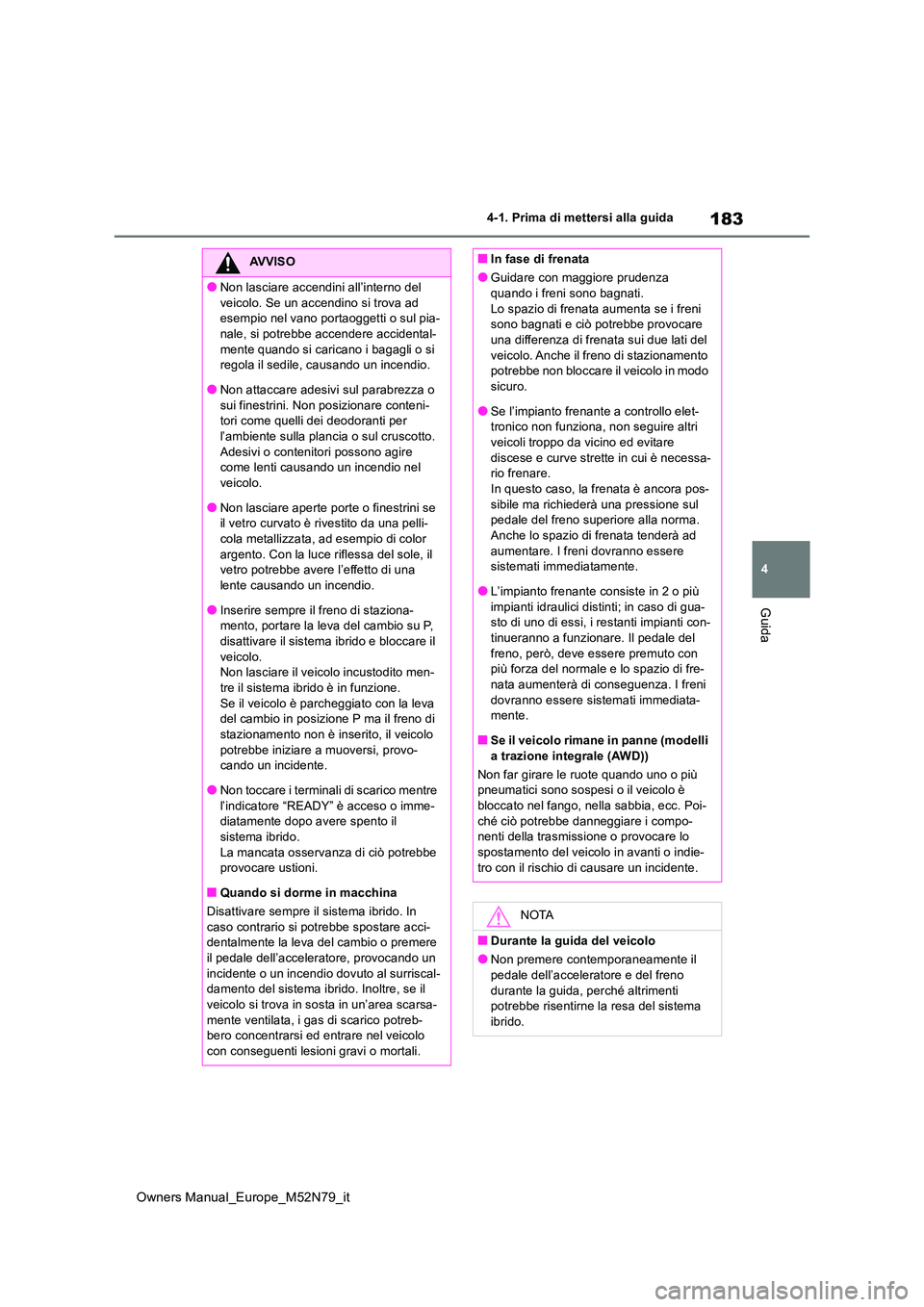

183
4
Owners Manual_Europe_M52N79_it
4-1. Prima di mettersi alla guida
Guida
AVVISO
●Non lasciare accendini all’interno del
veicolo. Se un accendino si trova ad esempio nel vano portaoggetti o sul pia-nale, si potrebbe accendere accidental-
mente quando si caricano i bagagli o si regola il sedile, causando un incendio.
●Non attaccare adesivi sul parabrezza o
sui finestrini. Non posizionare conteni- tori come quelli dei deodoranti per l’ambiente sulla plancia o sul cruscotto.
Adesivi o contenitori possono agire come lenti causando un incendio nel veicolo.
●Non lasciare aperte porte o finestrini se il vetro curvato è rivestito da una pelli-cola metallizzata, ad esempio di color
argento. Con la luce riflessa del sole, il vetro potrebbe avere l’effetto di una lente causando un incendio.
●Inserire sempre il freno di staziona-mento, portare la leva del cambio su P, disattivare il sistema ibrido e bloccare il
veicolo. Non lasciare il veicolo incustodito men-tre il sistema ibrido è in funzione.
Se il veicolo è parcheggiato con la leva del cambio in posizione P ma il freno di
stazionamento non è inserito, il veicolo potrebbe iniziare a muoversi, provo-cando un incidente.
●Non toccare i terminali di scarico mentre l’indicatore “READY” è acceso o imme-diatamente dopo avere spento il
sistema ibrido. La mancata osservanza di ciò potrebbe provocare ustioni.
■Quando si dorme in macchina
Disattivare sempre il sistema ibrido. In caso contrario si potrebbe spostare acci-dentalmente la leva del cambio o premere
il pedale dell’acceleratore, provocando un incidente o un incendio dovuto al surriscal-damento del sistema ibrido. Inoltre, se il
veicolo si trova in sosta in un’area scarsa- mente ventilata, i gas di scarico potreb-bero concentrarsi ed entrare nel veicolo
con conseguenti lesioni gravi o mortali.
■In fase di frenata
●Guidare con maggiore prudenza quando i freni sono bagnati.
Lo spazio di frenata aumenta se i freni sono bagnati e ciò potrebbe provocare una differenza di frenata sui due lati del
veicolo. Anche il freno di stazionamento potrebbe non bloccare il veicolo in modo sicuro.
●Se l’impianto frenante a controllo elet-tronico non funziona, non seguire altri veicoli troppo da vicino ed evitare
discese e curve strette in cui è necessa- rio frenare.In questo caso, la frenata è ancora pos-
sibile ma richiederà una pressione sul pedale del freno superiore alla norma. Anche lo spazio di frenata tenderà ad
aumentare. I freni dovranno essere sistemati immediatamente.
●L’impianto frenante consiste in 2 o più
impianti idraulici distinti; in caso di gua- sto di uno di essi, i restanti impianti con-tinueranno a funzionare. Il pedale del
freno, però, deve essere premuto con più forza del normale e lo spazio di fre-nata aumenterà di conseguenza. I freni
dovranno essere sistemati immediata- mente.
■Se il veicolo rimane in panne (modelli
a trazione integrale (AWD))
Non far girare le ruote quando uno o più pneumatici sono sospesi o il veicolo è bloccato nel fango, nella sabbia, ecc. Poi-
ché ciò potrebbe danneggiare i compo- nenti della trasmissione o provocare lo spostamento del veicolo in avanti o indie-
tro con il rischio di causare un incidente.
NOTA
■Durante la guida del veicolo
●Non premere cont emporaneamente il pedale dell’acceleratore e del freno
durante la guida, perché altrimenti potrebbe risentirne la resa del sistema ibrido.

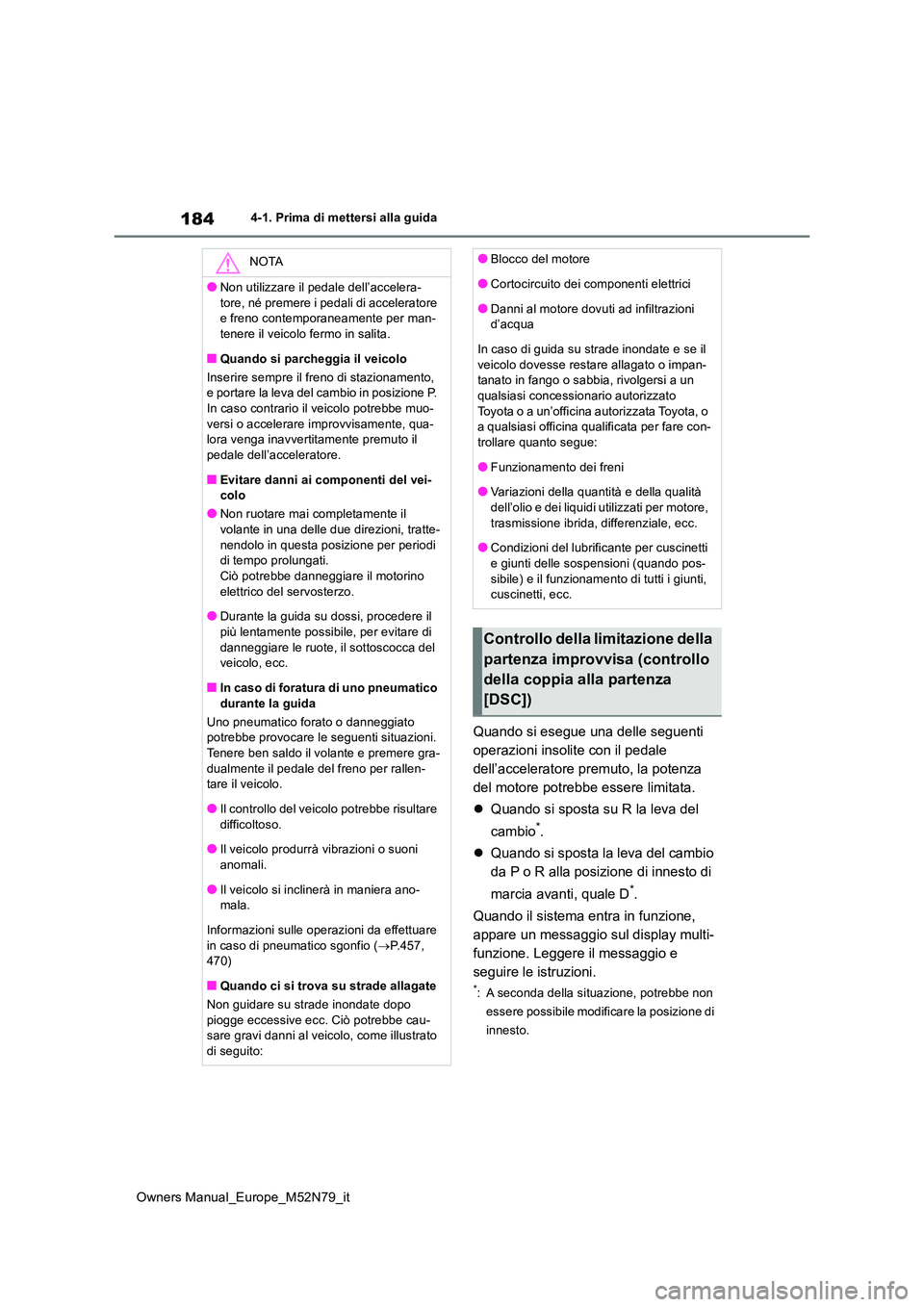

184
Owners Manual_Europe_M52N79_it
4-1. Prima di mettersi alla guida
Quando si esegue una delle seguenti
operazioni insolite con il pedale
dell’acceleratore premuto, la potenza
del motore potrebbe essere limitata.
 Quando si sposta su R la leva del
cambio*.
 Quando si sposta la leva del cambio
da P o R alla posizione di innesto di
marcia avanti, quale D*.
Quando il sistema entra in funzione,
appare un messaggio sul display multi-
funzione. Leggere il messaggio e
seguire le istruzioni.
*: A seconda della situazione, potrebbe non
essere possibile modificare la posizione di
innesto.
NOTA
●Non utilizzare il pedale dell’accelera-
tore, né premere i pedali di acceleratore e freno contemporaneamente per man-tenere il veicolo fermo in salita.
■Quando si parcheggia il veicolo
Inserire sempre il freno di stazionamento, e portare la leva del cambio in posizione P. In caso contrario il veicolo potrebbe muo-
versi o accelerare improvvisamente, qua- lora venga inavvertitamente premuto il pedale dell’acceleratore.
■Evitare danni ai componenti del vei-colo
●Non ruotare mai completamente il volante in una delle due direzioni, tratte-
nendolo in questa posizione per periodi di tempo prolungati.Ciò potrebbe danneggiare il motorino
elettrico del servosterzo.
●Durante la guida su dossi, procedere il più lentamente possibile, per evitare di
danneggiare le ruote, il sottoscocca del veicolo, ecc.
■In caso di foratura di uno pneumatico
durante la guida
Uno pneumatico forato o danneggiato potrebbe provocare le seguenti situazioni.
Tenere ben saldo il volante e premere gra- dualmente il pedale del freno per rallen-tare il veicolo.
●Il controllo del veicolo potrebbe risultare difficoltoso.
●Il veicolo produrrà vibrazioni o suoni
anomali.
●Il veicolo si inclinerà in maniera ano- mala.
Informazioni sulle operazioni da effettuare in caso di pneumatico sgonfio ( P.457, 470)
■Quando ci si trova su strade allagate
Non guidare su strade inondate dopo piogge eccessive ecc. Ciò potrebbe cau-sare gravi danni al veicolo, come illustrato
di seguito:
●Blocco del motore
●Cortocircuito dei componenti elettrici
●Danni al motore dovuti ad infiltrazioni d’acqua
In caso di guida su strade inondate e se il
veicolo dovesse restare allagato o impan- tanato in fango o sabbia, rivolgersi a un qualsiasi concessionario autorizzato
Toyota o a un’officina autorizzata Toyota, o a qualsiasi officina qualificata per fare con-trollare quanto segue:
●Funzionamento dei freni
●Variazioni della quantità e della qualità dell’olio e dei liquidi utilizzati per motore,
trasmissione ibrida, differenziale, ecc.
●Condizioni del lubrificante per cuscinetti e giunti delle sospensioni (quando pos-
sibile) e il funzionamento di tutti i giunti, cuscinetti, ecc.
Controllo della limitazione della
partenza improvvisa (controllo
della coppia alla partenza
[DSC])

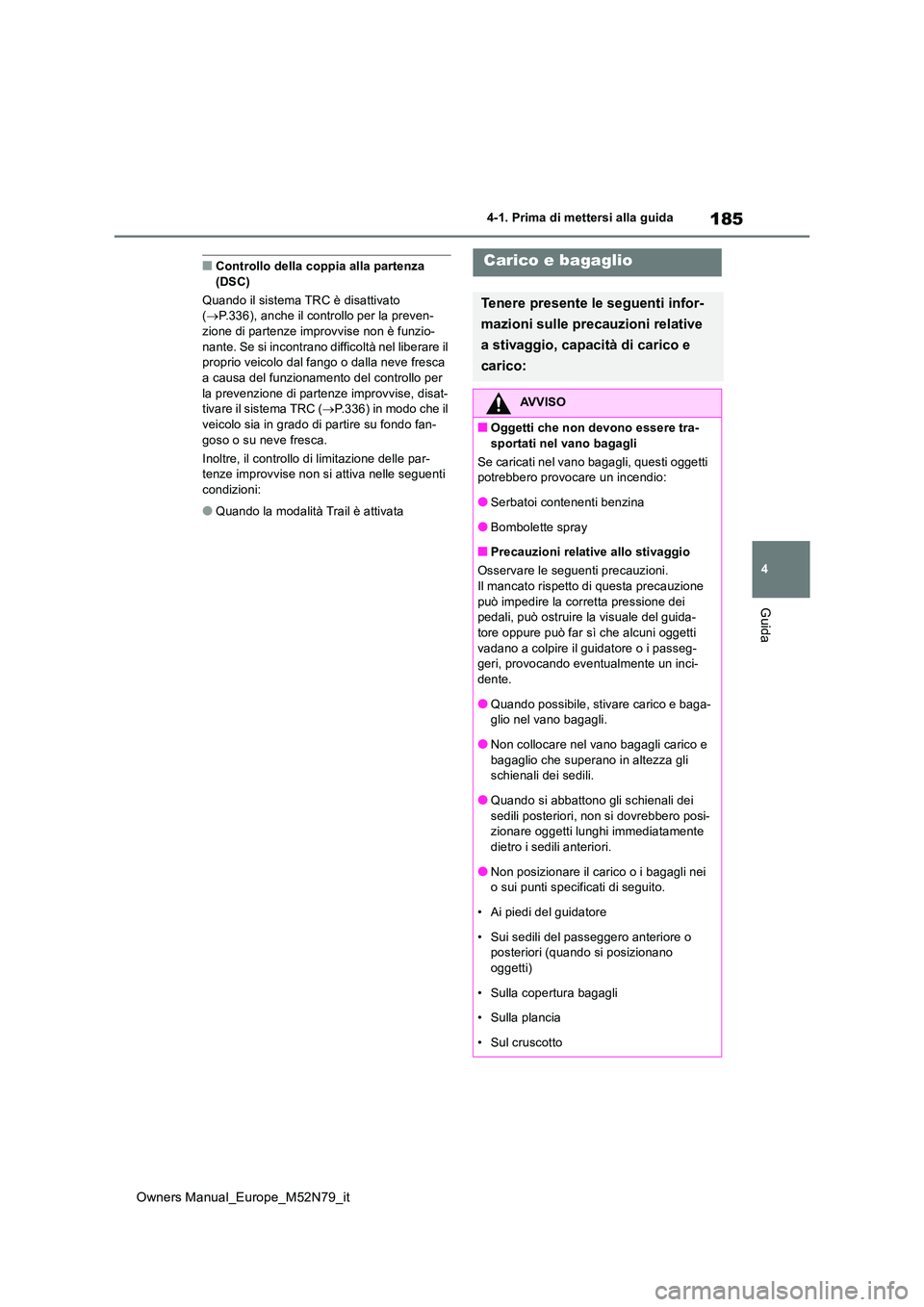

185
4
Owners Manual_Europe_M52N79_it
4-1. Prima di mettersi alla guida
Guida
■Controllo della coppia alla partenza (DSC)
Quando il sistema TRC è disattivato ( P.336), anche il controllo per la preven-
zione di partenze improvvise non è funzio- nante. Se si incontrano difficoltà nel liberare il proprio veicolo dal fango o dalla neve fresca
a causa del funzionamento del controllo per la prevenzione di partenze improvvise, disat-tivare il sistema TRC ( P.336) in modo che il
veicolo sia in grado di partire su fondo fan- goso o su neve fresca.
Inoltre, il controllo di limitazione delle par- tenze improvvise non si attiva nelle seguenti
condizioni:
●Quando la modalità Trail è attivata
Carico e bagaglio
Tenere presente le seguenti infor-
mazioni sulle precauzioni relative
a stivaggio, capacità di carico e
carico:
AVVISO
■Oggetti che non devono essere tra- sportati nel vano bagagli
Se caricati nel vano bagagli, questi oggetti potrebbero provocare un incendio:
●Serbatoi contenenti benzina
●Bombolette spray
■Precauzioni relative allo stivaggio
Osservare le seguenti precauzioni.
Il mancato rispetto di questa precauzione può impedire la corretta pressione dei pedali, può ostruire la visuale del guida-
tore oppure può far sì che alcuni oggetti vadano a colpire il guidatore o i passeg-geri, provocando eventualmente un inci-
dente.
●Quando possibile, stivare carico e baga- glio nel vano bagagli.
●Non collocare nel vano bagagli carico e bagaglio che superano in altezza gli schienali dei sedili.
●Quando si abbattono gli schienali dei sedili posteriori, non si dovrebbero posi-zionare oggetti lunghi immediatamente
dietro i sedili anteriori.
●Non posizionare il carico o i bagagli nei o sui punti specificati di seguito.
• Ai piedi del guidatore
• Sui sedili del passeggero anteriore o posteriori (quando si posizionano
oggetti)
• Sulla copertura bagagli
• Sulla plancia
• Sul cruscotto

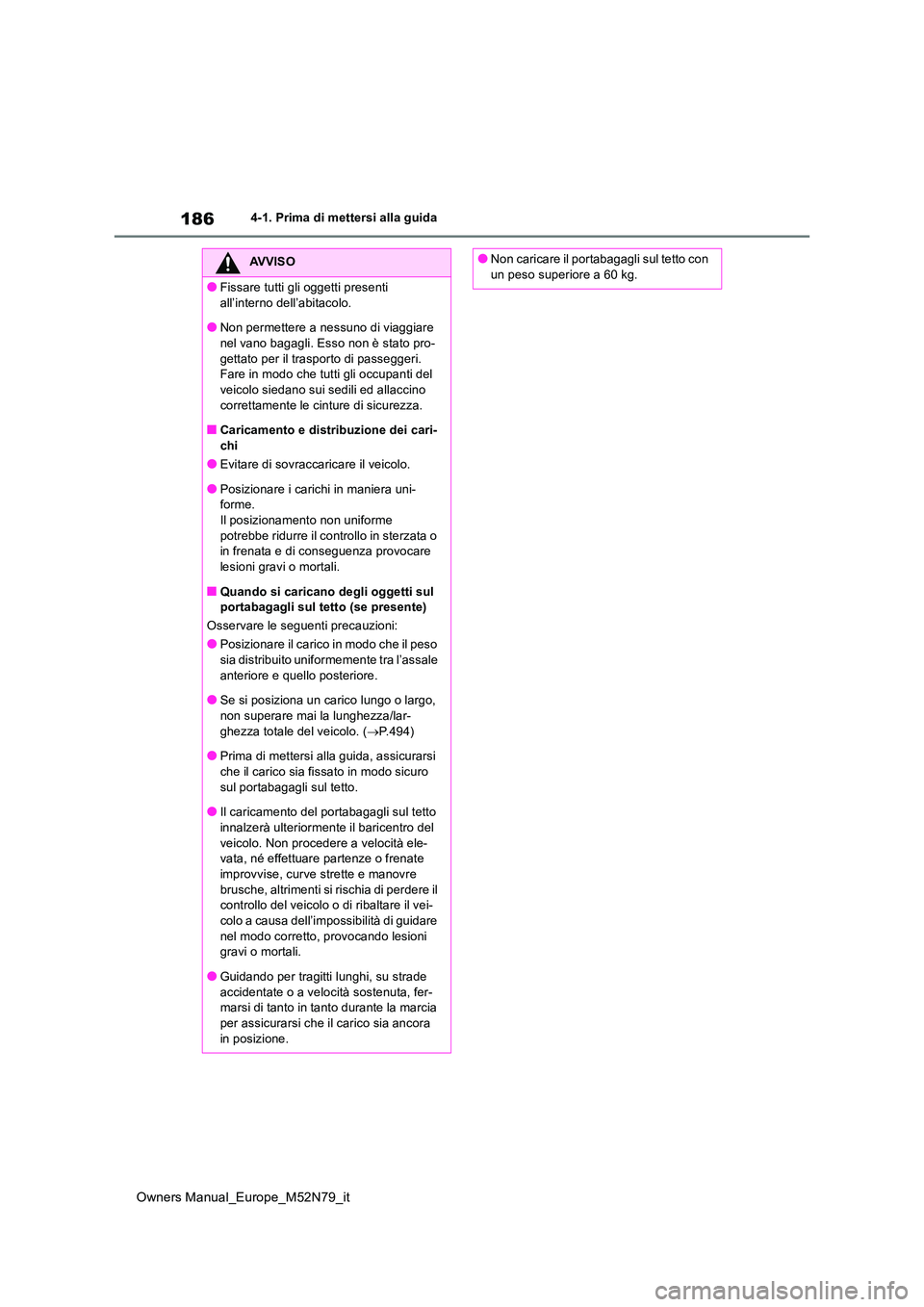

186
Owners Manual_Europe_M52N79_it
4-1. Prima di mettersi alla guida
AVVISO
●Fissare tutti gli oggetti presenti
all’interno dell’abitacolo.
●Non permettere a nessuno di viaggiare nel vano bagagli. Esso non è stato pro-
gettato per il trasporto di passeggeri. Fare in modo che tutti gli occupanti del veicolo siedano sui sedili ed allaccino
correttamente le cinture di sicurezza.
■Caricamento e distribuzione dei cari- chi
●Evitare di sovraccaricare il veicolo.
●Posizionare i carichi in maniera uni-forme.Il posizionamento non uniforme
potrebbe ridurre il controllo in sterzata o in frenata e di conseguenza provocare lesioni gravi o mortali.
■Quando si caricano degli oggetti sul portabagagli sul tetto (se presente)
Osservare le seguenti precauzioni:
●Posizionare il carico in modo che il peso sia distribuito uniformemente tra l’assale
anteriore e quello posteriore.
●Se si posiziona un carico lungo o largo,
non superare mai la lunghezza/lar- ghezza totale del veicolo. ( P.494)
●Prima di mettersi alla guida, assicurarsi
che il carico sia fissato in modo sicuro sul portabagagli sul tetto.
●Il caricamento del portabagagli sul tetto
innalzerà ulteriormente il baricentro del veicolo. Non procedere a velocità ele-vata, né effettuare partenze o frenate
improvvise, curve strette e manovre brusche, altrimenti si rischia di perdere il controllo del veicolo o di ribaltare il vei-
colo a causa dell’impossibilità di guidare nel modo corretto, provocando lesioni gravi o mortali.
●Guidando per tragitti lunghi, su strade accidentate o a velocità sostenuta, fer-marsi di tanto in tanto durante la marcia
per assicurarsi che il carico sia ancora in posizione.
●Non caricare il portabagagli sul tetto con un peso superiore a 60 kg.

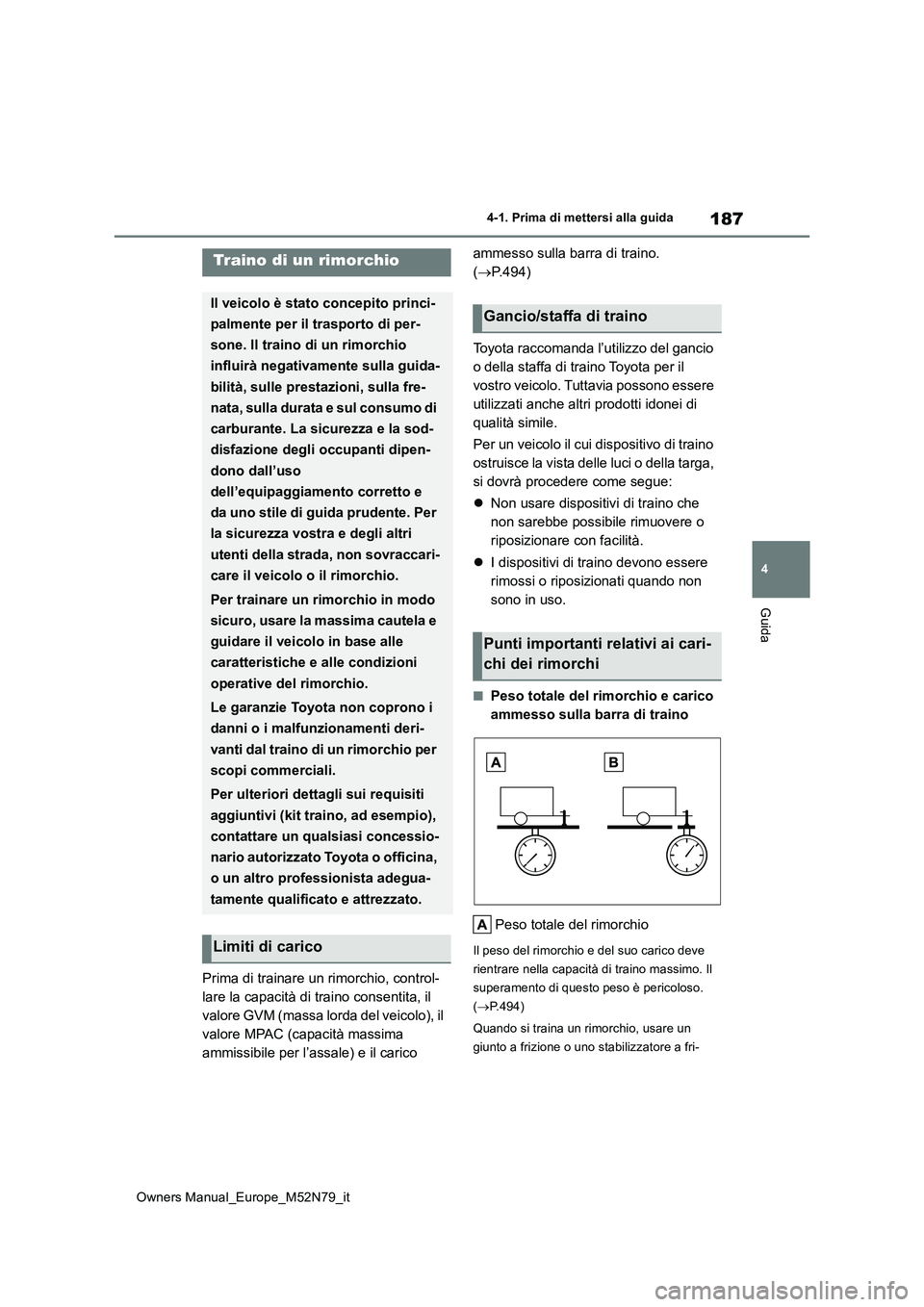

187
4
Owners Manual_Europe_M52N79_it
4-1. Prima di mettersi alla guida
Guida
Prima di trainare un rimorchio, control-
lare la capacità di traino consentita, il
valore GVM (massa lorda del veicolo), il
valore MPAC (capacità massima
ammissibile per l’assale) e il carico
ammesso sulla barra di traino.
( P.494)
Toyota raccomanda l’utilizzo del gancio
o della staffa di traino Toyota per il
vostro veicolo. Tuttavia possono essere
utilizzati anche altri prodotti idonei di
qualità simile.
Per un veicolo il cui dispositivo di traino
ostruisce la vista delle luci o della targa,
si dovrà procedere come segue:
 Non usare dispositivi di traino che
non sarebbe possibile rimuovere o
riposizionare con facilità.
 I dispositivi di traino devono essere
rimossi o riposizionati quando non
sono in uso.
■Peso totale del rimorchio e carico
ammesso sulla barra di traino
Peso totale del rimorchio
Il peso del rimorchio e del suo carico deve
rientrare nella capacità di traino massimo. Il
superamento di questo peso è pericoloso.
( P.494)
Quando si traina un rimorchio, usare un
giunto a frizione o uno stabilizzatore a fri-
Traino di un rimorchio
Il veicolo è stato concepito princi-
palmente per il trasporto di per-
sone. Il traino di un rimorchio
influirà negativamente sulla guida-
bilità, sulle prestazioni, sulla fre-
nata, sulla durata e sul consumo di
carburante. La sicurezza e la sod-
disfazione degli occupanti dipen-
dono dall’uso
dell’equipaggiamento corretto e
da uno stile di guida prudente. Per
la sicurezza vostra e degli altri
utenti della strada, non sovraccari-
care il veicolo o il rimorchio.
Per trainare un rimorchio in modo
sicuro, usare la massima cautela e
guidare il veicolo in base alle
caratteristiche e alle condizioni
operative del rimorchio.
Le garanzie Toyota non coprono i
danni o i malfunzionamenti deri-
vanti dal traino di un rimorchio per
scopi commerciali.
Per ulteriori dettagli sui requisiti
aggiuntivi (kit traino, ad esempio),
contattare un qualsiasi concessio-
nario autorizzato Toyota o officina,
o un altro professionista adegua-
tamente qualificato e attrezzato.
Limiti di carico
Gancio/staffa di traino
Punti importanti relativi ai cari-
chi dei rimorchi

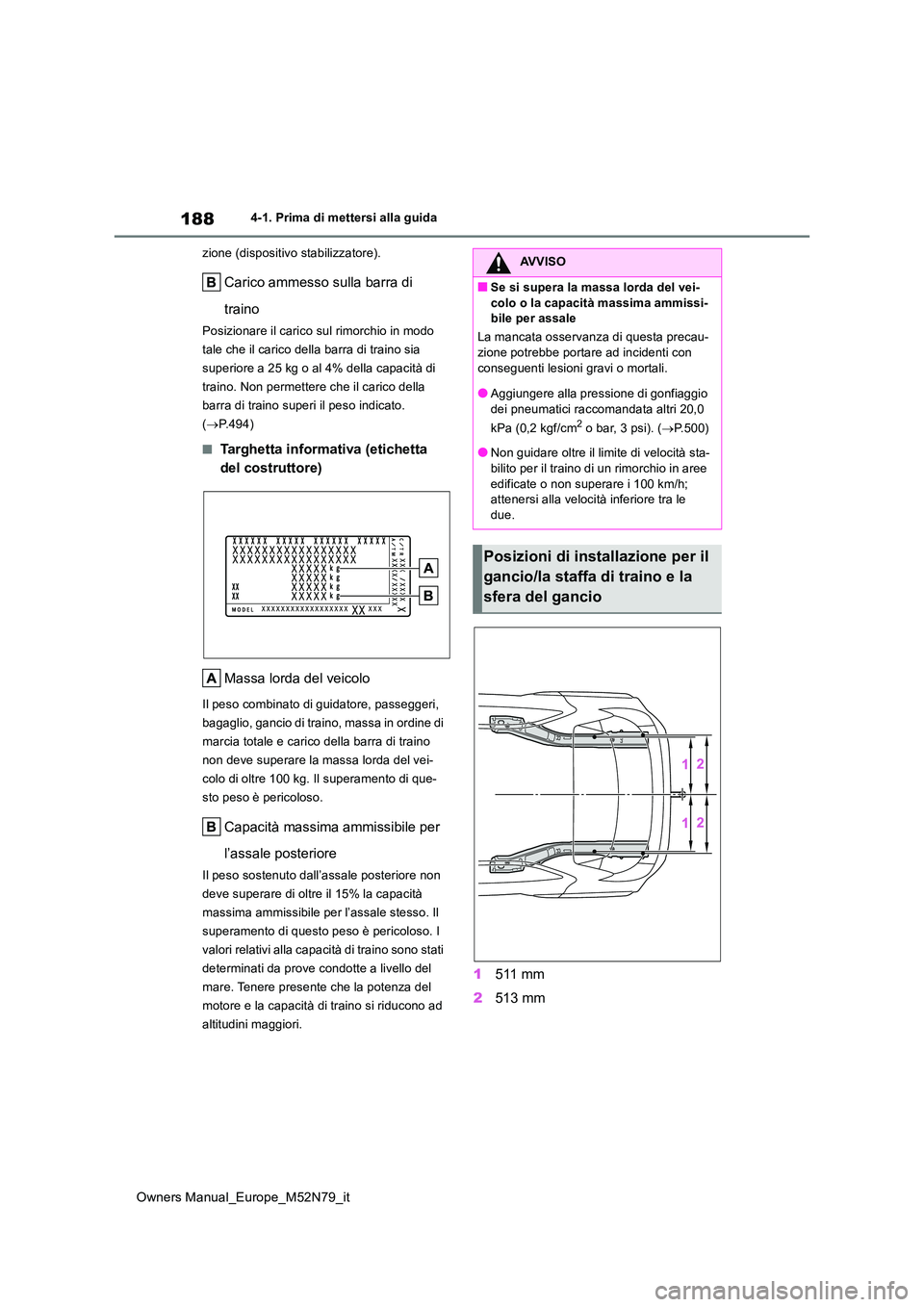

188
Owners Manual_Europe_M52N79_it
4-1. Prima di mettersi alla guida
zione (dispositivo stabilizzatore).
Carico ammesso sulla barra di
traino
Posizionare il carico sul rimorchio in modo
tale che il carico della barra di traino sia
superiore a 25 kg o al 4% della capacità di
traino. Non permettere che il carico della
barra di traino superi il peso indicato.
( P.494)
■Targhetta informativa (etichetta
del costruttore)
Massa lorda del veicolo
Il peso combinato di guidatore, passeggeri,
bagaglio, gancio di traino, massa in ordine di
marcia totale e carico della barra di traino
non deve superare la massa lorda del vei-
colo di oltre 100 kg. Il superamento di que-
sto peso è pericoloso.
Capacità massima ammissibile per
l’assale posteriore
Il peso sostenuto dall’assale posteriore non
deve superare di oltre il 15% la capacità
massima ammissibile per l’assale stesso. Il
superamento di questo peso è pericoloso. I
valori relativi alla capacità di traino sono stati
determinati da prove condotte a livello del
mare. Tenere presente che la potenza del
motore e la capacità di traino si riducono ad
altitudini maggiori.
1 511 mm
2 513 mm
AVVISO
■Se si supera la massa lorda del vei-
colo o la capacità massima ammissi- bile per assale
La mancata osservanza di questa precau- zione potrebbe portare ad incidenti con
conseguenti lesioni gravi o mortali.
●Aggiungere alla pressione di gonfiaggio
dei pneumatici raccomandata altri 20,0
kPa (0,2 kgf/cm2 o bar, 3 psi). ( P.500)
●Non guidare oltre il limite di velocità sta- bilito per il traino di un rimorchio in aree
edificate o non superare i 100 km/h; attenersi alla velocità inferiore tra le due.
Posizioni di installazione per il
gancio/la staffa di traino e la
sfera del gancio

189
4
Owners Manual_Europe_M52N79_it
4-1. Prima di mettersi alla guida
Guida3855 mm
4 768 mm
5 335 mm
6 30 mm
7 396 mm
■Informazioni pneumatici
●In caso di traino, aumentare la pressione di
gonfiaggio degli pneumatici di 20,0 kPa
(0,2 kgf/cm2 o bar, 3 psi) rispetto al valore
raccomandato. ( P.500)
●Aumentare la pressione di gonfiaggio dei
pneumatici del rimorchio in base al peso totale del rimorchio e conformemente ai valori raccomandati dal costruttore del
rimorchio.
■Luci del rimorchio
Quando si installano le luci del rimorchio, consultare un qualsiasi concessionario auto-rizzato Toyota o officina, o un altro professio-
nista adeguatamente qualificato e attrezzato, poiché un’installazione non corretta potrebbe danneggiare le luci del veicolo. Quando si
installano le luci del rimorchio, rispettare le normative locali vigenti.
■Quando si traina un rimorchio
Disabilitare i seguenti sistemi, dato che potrebbero non funzionare correttamente.
●LTA (Mantenimento attivo della corsia) ( P.246)
●Regolatore della velocità di crociera a radar dinamico sull’intera gamma di velo-cità ( P.256)
●PKSB (Assistenza alla frenata nelle mano- vre di parcheggio) ( P.296)
●BSM (monitoraggio punti ciechi) (P.275)
●Sensore assistenza al parcheggio Toyota ( P.280)
●Funzione RCTA (Avviso presenza veicoli nell’area retrostante) ( P.290)
■Programma di rodaggio
Toyota raccomanda che i veicoli dotati di nuovi componenti della catena cinematica
non vengano usati per il traino di rimorchi per i primi 800 km.
■Controlli di sicurezza prima di trainare un rimorchio
●Accertarsi che non venga superato il limite di carico massimo per il gancio di traino/la
sfera della staffa di traino. Tenere presente che il peso del rimorchio si sommerà al carico esercitato sul veicolo. Verificare inol-
tre che il carico da trainare non superi la capacità massima ammissibile per l’assale.
●Controllare che il carico del rimorchio sia ben fissato.
●Se il traffico non può essere visto con chia-rezza con gli specchietti normali, il veicolo
deve essere dotato di specchietti retrovi- sori esterni supplementari. Regolare i bracci di estensione di questi specchietti
su entrambi i lati del veicolo per garantire sempre la massima visibilità della strada.
■Manutenzione
●Quando si utilizza il veicolo per trainare un rimorchio, occorre effettuare una manuten-zione più frequente, a causa del maggiore
carico a cui il veicolo è sottoposto rispetto a una guida normale.
●Dopo aver trainato un rimorchio per circa

190
Owners Manual_Europe_M52N79_it
4-1. Prima di mettersi alla guida
1000 km, riserrare tutti i bulloni che fissano la sfera del gancio e la staffa.
■In caso di sbandamento del rimorchio
Uno o più fattori (vento di traverso, veicoli in fase di sorpasso, strade sconnesse, ecc.)
possono influire negativamente sulla mano- vrabilità del veicolo e del rimorchio, causando instabilità.
●In caso di sbandamento del rimorchio:• Afferrare saldamente il volante. Tenere ben
dritto il volante. Non cercare di limitare lo sbandamento ruotando il volante.
• Iniziare a rilasciare il pedale dell’accelera- tore immediatamente, ma molto gradual-mente, per ridurre la velocità.
Non aumentare la velocità. Non applicare i
freni del veicolo.
Se non si agisce in maniera estrema attra-
verso il volante o i freni, il veicolo e il rimor-
chio dovrebbero recuperare stabilità.
●Una volta che la sbandata del rimorchio è
cessata: • Arrestarsi in un luogo sicuro. Fare scen-dere tutti gli occupanti dal veicolo.
• Verificare i pneumatici del veicolo e del rimorchio.• Verificare il carico del rimorchio.
Accertarsi che il carico non si sia spostato. Accertarsi che il peso del rimorchio sia adeguato, se possibile.
• Verificare il carico del veicolo. Accertarsi che il veicolo non sia sovracca-rico una volta saliti a bordo gli occupanti.
Se non viene rilevato alcun problema, la
velocità alla quale si è verificato lo sbanda-
mento del rimorchio è superiore al limite della
specifica combinazione veicolo-rimorchio.
Guidare a una velocità inferiore per prevenire
l’instabilità. Ricordare che la sbandata del
veicolo che effettua il traino-rimorchio
aumenta con l’aumentare della velocità.
Il veicolo si comporterà in modo diverso
durante il traino di un rimorchio. Per
evitare incidenti, lesioni gravi o mortali,
tenere conto dei punti seguenti quando
si traina un rimorchio:
■Controllo dei collegamenti tra
rimorchio e luci
Arrestare il veicolo e verificare che il
collegamento tra rimorchio e luci fun-
zioni dopo aver percorso un breve tra-
gitto e prima di mettersi in viaggio.
■Esercizi di guida con un rimorchio
agganciato
 Impratichirsi nell’effettuare svolte,
arresti e retromarce con il rimorchio
agganciato esercitandosi in un’area
poco trafficata o priva di veicoli.
 Quando si effettua la retromarcia
con un rimorchio agganciato, tenere
la parte del volante più vicina al gui-
datore e ruotarlo in senso orario per
girare il rimorchio a sinistra o in
senso antiorario per girarlo a destra.
Ruotarlo sempre poco alla volta
onde evitare errori di sterzata. Per
ridurre il rischio di incidenti, com-
piere le manovre di retromarcia sotto
la guida di una persona.
NOTA
■Quando il materiale di rinforzo del
paraurti posteriore è di alluminio
Verificare che l’elemento della staffa d’acciaio non venga direttamente a con-tatto con quell’area.
Quando acciaio e alluminio vengono a contatto, si verific a una reazione simile alla corrosione, che indebolisce la sezione
interessata con conseguente probabile danneggiamento. Quando si fissa una staffa di acciaio, è opportuno applicare un
antiruggine alle parti che si toccano.
Guida
