2022 TOYOTA YARIS CROSS Betriebsanleitungen (in German)

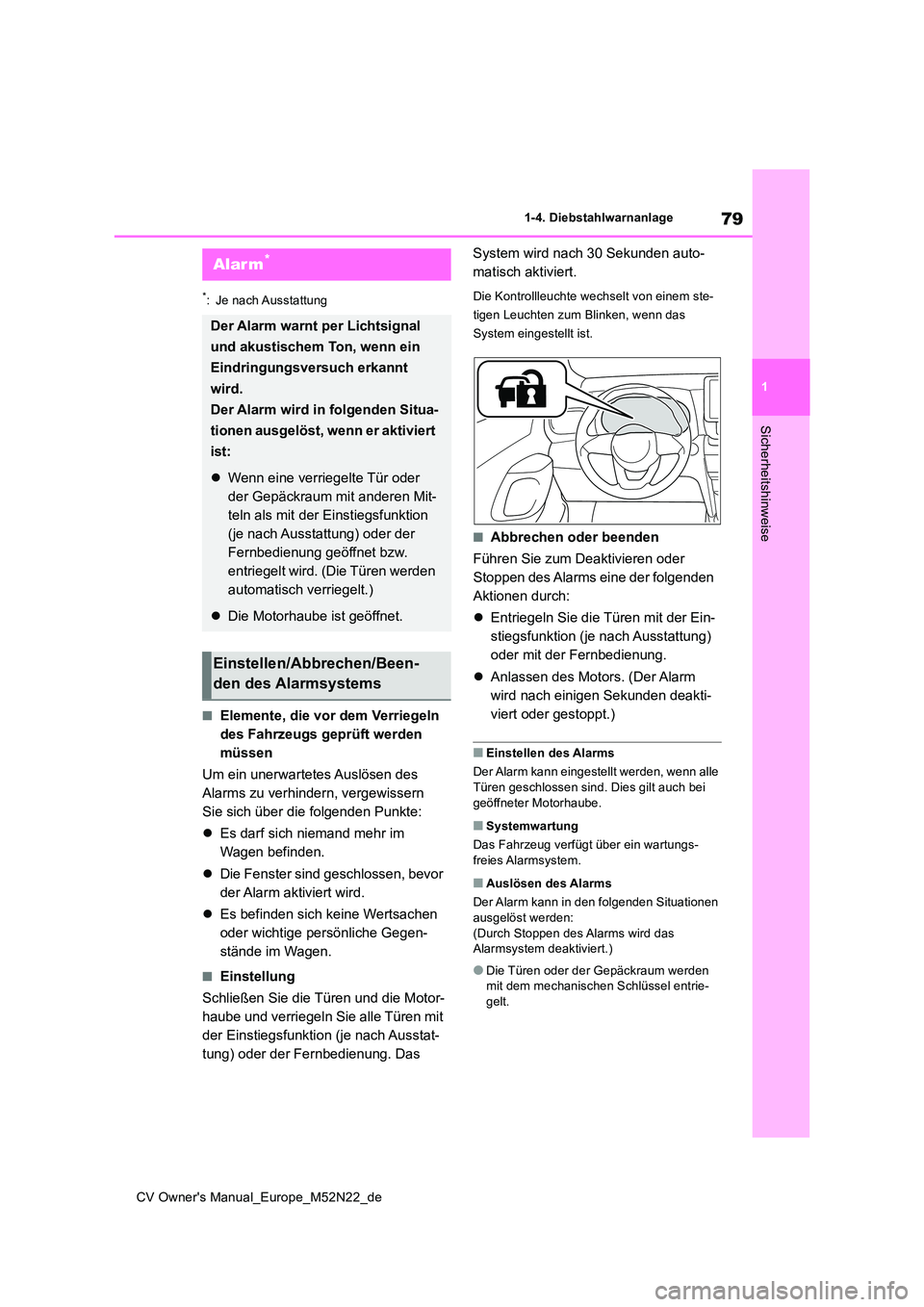

79
1
CV Owner's Manual_Europe_M52N22_de
1-4. Diebstahlwarnanlage
Sicherheitshinweise
*: Je nach Ausstattung
■Elemente, die vor dem Verriegeln
des Fahrzeugs geprüft werden
müssen
Um ein unerwartetes Auslösen des
Alarms zu verhindern, vergewissern
Sie sich über die folgenden Punkte:
 Es darf sich niemand mehr im
Wagen befinden.
 Die Fenster sind geschlossen, bevor
der Alarm aktiviert wird.
 Es befinden sich keine Wertsachen
oder wichtige persönliche Gegen-
stände im Wagen.
■Einstellung
Schließen Sie die Türen und die Motor-
haube und verriegeln Sie alle Türen mit
der Einstiegsfunktion (je nach Ausstat-
tung) oder der Fernbedienung. Das
System wird nach 30 Sekunden auto-
matisch aktiviert.
Die Kontrollleuchte wechselt von einem ste-
tigen Leuchten zum Blinken, wenn das
System eingestellt ist.
■Abbrechen oder beenden
Führen Sie zum Deaktivieren oder
Stoppen des Alarms eine der folgenden
Aktionen durch:
 Entriegeln Sie die Türen mit der Ein-
stiegsfunktion (je nach Ausstattung)
oder mit der Fernbedienung.
 Anlassen des Motors. (Der Alarm
wird nach einigen Sekunden deakti-
viert oder gestoppt.)
■Einstellen des Alarms
Der Alarm kann eingestellt werden, wenn alle Türen geschlossen sind. Dies gilt auch bei
geöffneter Motorhaube.
■Systemwartung
Das Fahrzeug verfügt über ein wartungs- freies Alarmsystem.
■Auslösen des Alarms
Der Alarm kann in den folgenden Situationen ausgelöst werden:
(Durch Stoppen des Alarms wird das Alarmsystem deaktiviert.)
●Die Türen oder der Gepäckraum werden mit dem mechanischen Schlüssel entrie-gelt.
Alarm*
Der Alarm warnt per Lichtsignal
und akustischem Ton, wenn ein
Eindringungsversuch erkannt
wird.
Der Alarm wird in folgenden Situa-
tionen ausgelöst, wenn er aktiviert
ist:
 Wenn eine verriegelte Tür oder
der Gepäckraum mit anderen Mit-
teln als mit der Einstiegsfunktion
(je nach Ausstattung) oder der
Fernbedienung geöffnet bzw.
entriegelt wird. (Die Türen werden
automatisch verriegelt.)
 Die Motorhaube ist geöffnet.
Einstellen/Abbrechen/Been-
den des Alarmsystems

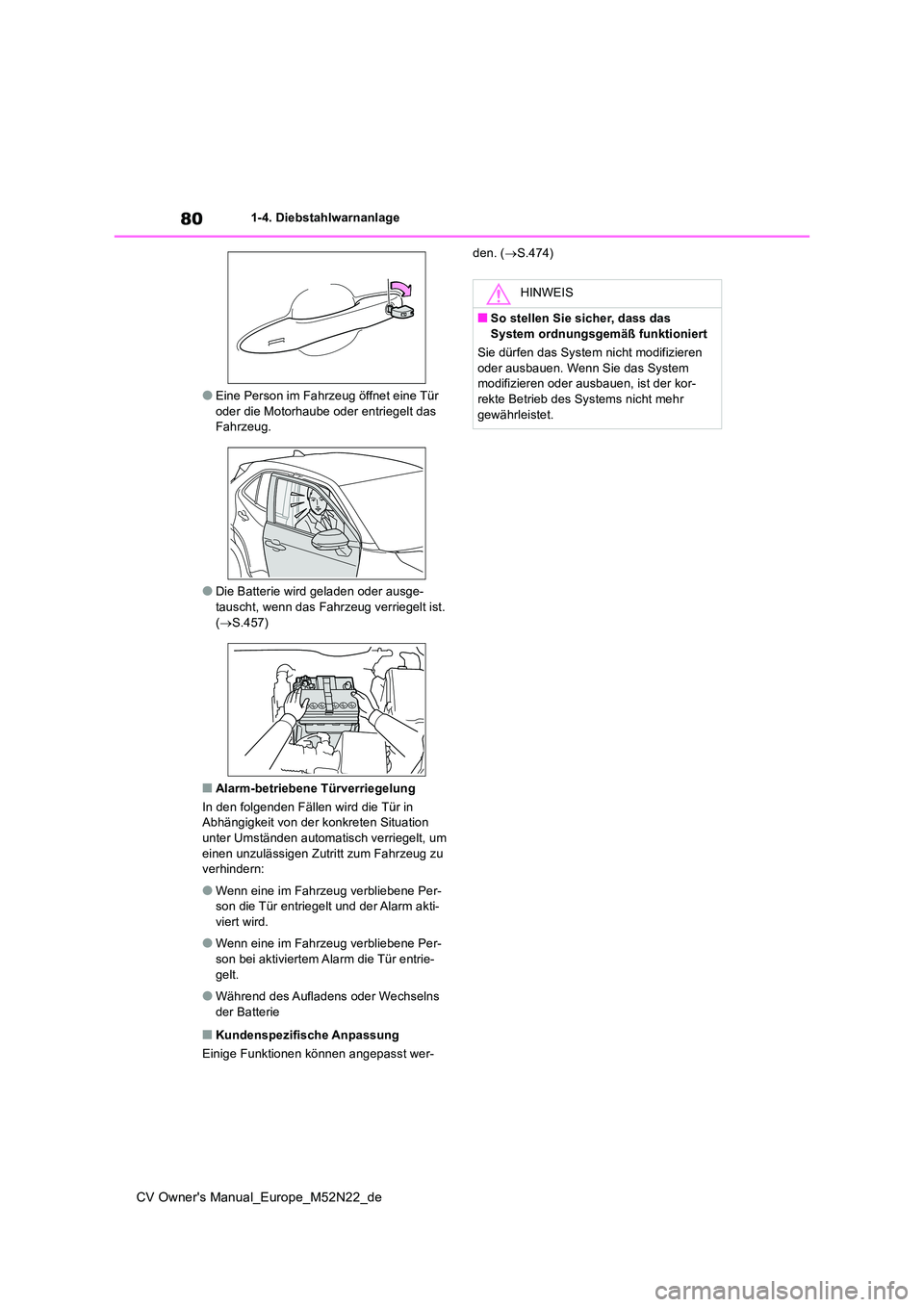

80
CV Owner's Manual_Europe_M52N22_de
1-4. Diebstahlwarnanlage
●Eine Person im Fahrzeug öffnet eine Tür oder die Motorhaube oder entriegelt das Fahrzeug.
●Die Batterie wird geladen oder ausge-tauscht, wenn das Fahrzeug verriegelt ist.
( S.457)
■Alarm-betriebene Türverriegelung
In den folgenden Fällen wird die Tür in Abhängigkeit von der konkreten Situation unter Umständen automatisch verriegelt, um
einen unzulässigen Zutritt zum Fahrzeug zu verhindern:
●Wenn eine im Fahrzeug verbliebene Per-son die Tür entriegelt und der Alarm akti-viert wird.
●Wenn eine im Fahrzeug verbliebene Per-son bei aktiviertem Alarm die Tür entrie-
gelt.
●Während des Aufladens oder Wechselns
der Batterie
■Kundenspezifische Anpassung
Einige Funktionen können angepasst wer-
den. ( S.474)
HINWEIS
■So stellen Sie sicher, dass das System ordnungsgemäß funktioniert
Sie dürfen das System nicht modifizieren
oder ausbauen. Wenn Sie das System modifizieren oder ausbauen, ist der kor-rekte Betrieb des Systems nicht mehr
gewährleistet.

2

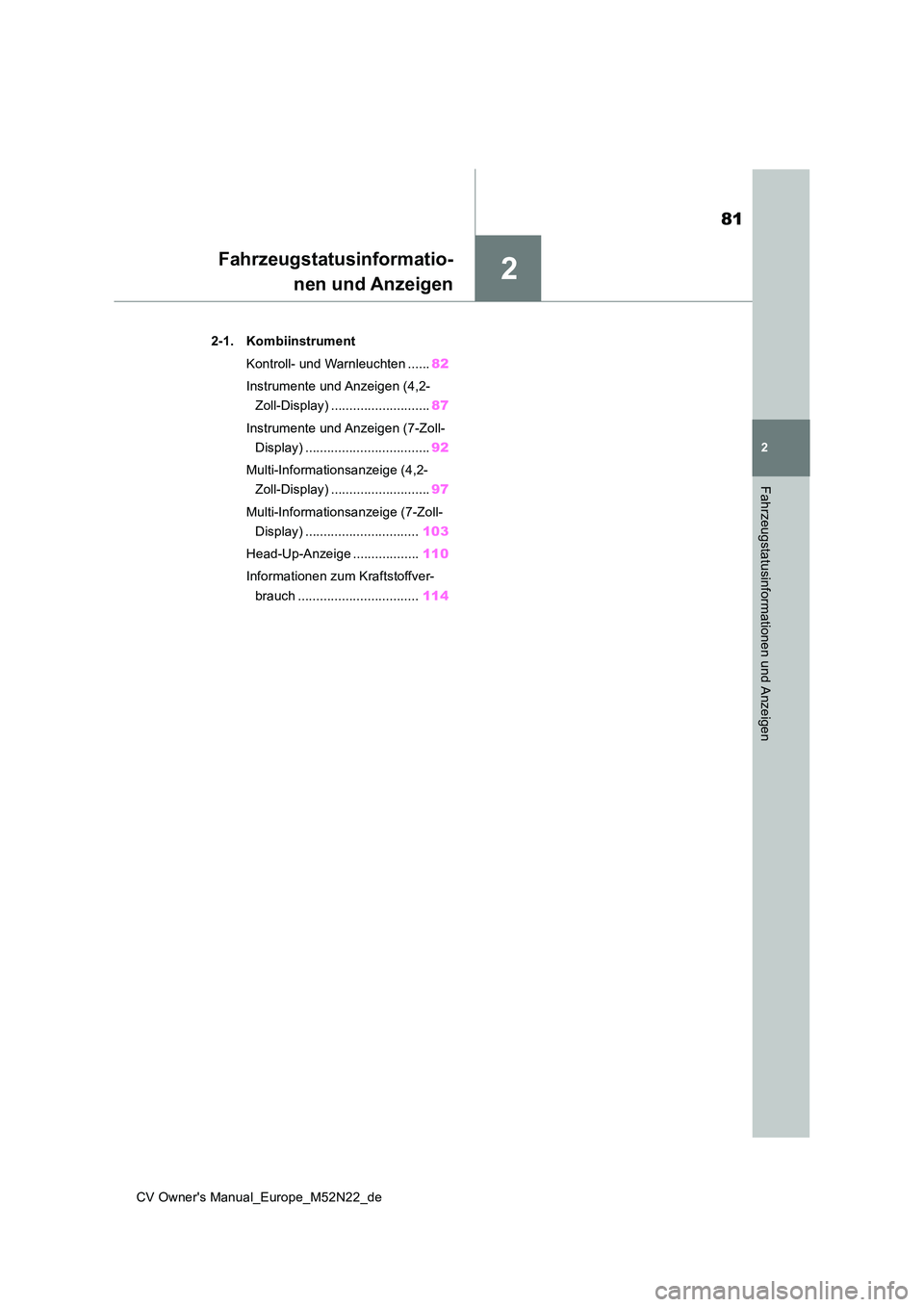

81
CV Owner's Manual_Europe_M52N22_de
2
Fahrzeugstatusinformationen und Anzeigen
Fahrzeugstatusinformatio-
nen und Anzeigen
2-1. Kombiinstrument
Kontroll- und Warnleuchten ...... 82
Instrumente und Anzeigen (4,2-
Zoll-Display) ........................... 87
Instrumente und Anzeigen (7-Zoll-
Display) .................................. 92
Multi-Informationsanzeige (4,2-
Zoll-Display) ........................... 97
Multi-Informationsanzeige (7-Zoll-
Display) ............................... 103
Head-Up-Anzeige .................. 110
Informationen zum Kraftstoffver-
brauch ................................. 114

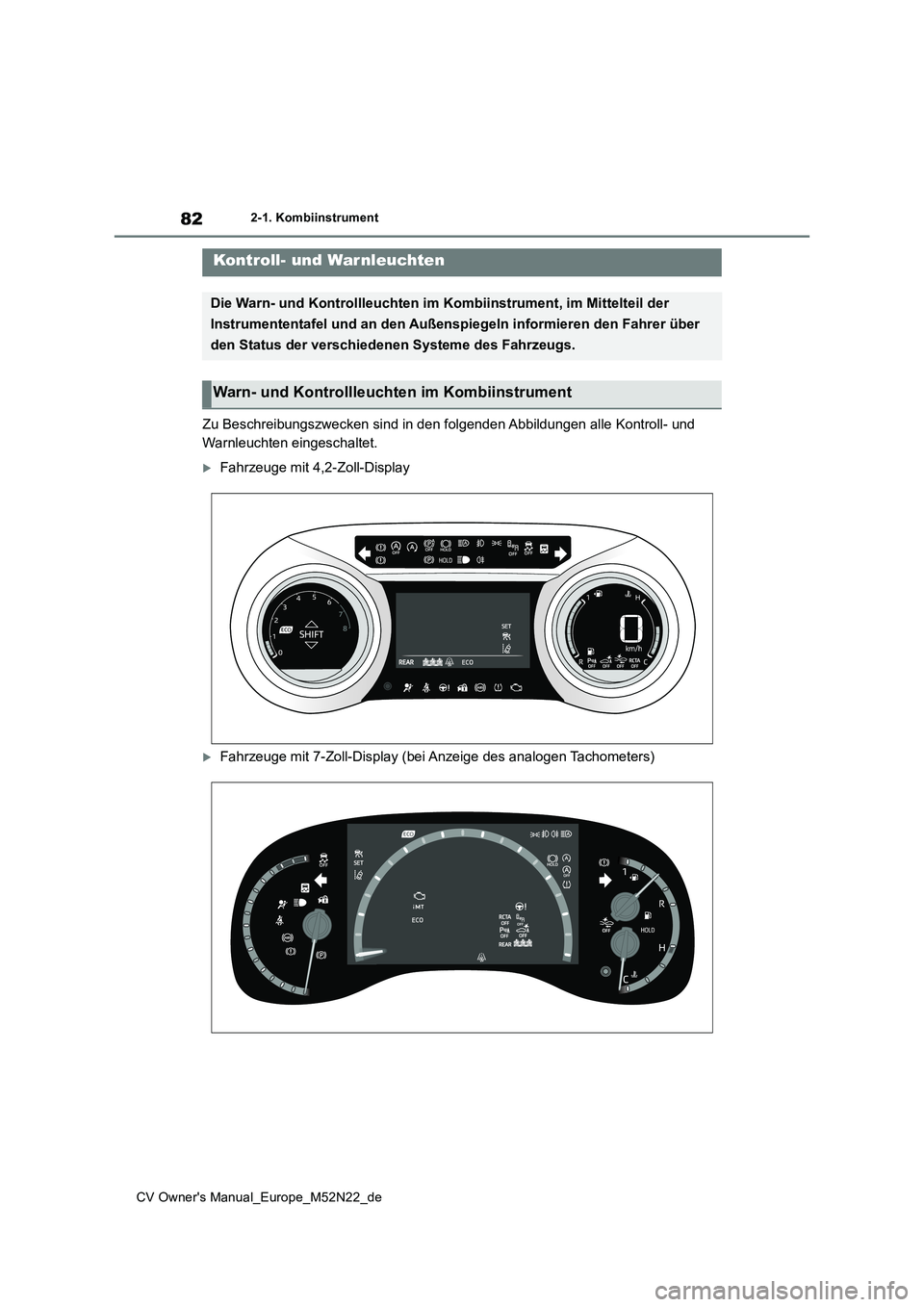

82
CV Owner's Manual_Europe_M52N22_de
2-1. Kombiinstrument
2-1.Kombiins trument
Zu Beschreibungszwecken sind in den folgenden Abbildungen alle Kontroll- und
Warnleuchten eingeschaltet.
Fahrzeuge mit 4,2-Zoll-Display
Fahrzeuge mit 7-Zoll-Display (bei Anzeige des analogen Tachomet ers)
Kontroll- und Warnleuchten
Die Warn- und Kontrollleuchten im Kombiinstrument, im Mittelteil der
Instrumententafel und an den Außenspiegeln informieren den Fahr er über
den Status der verschiedenen Systeme des Fahrzeugs.
Warn- und Kontrollleuchten im Kombiinstrument

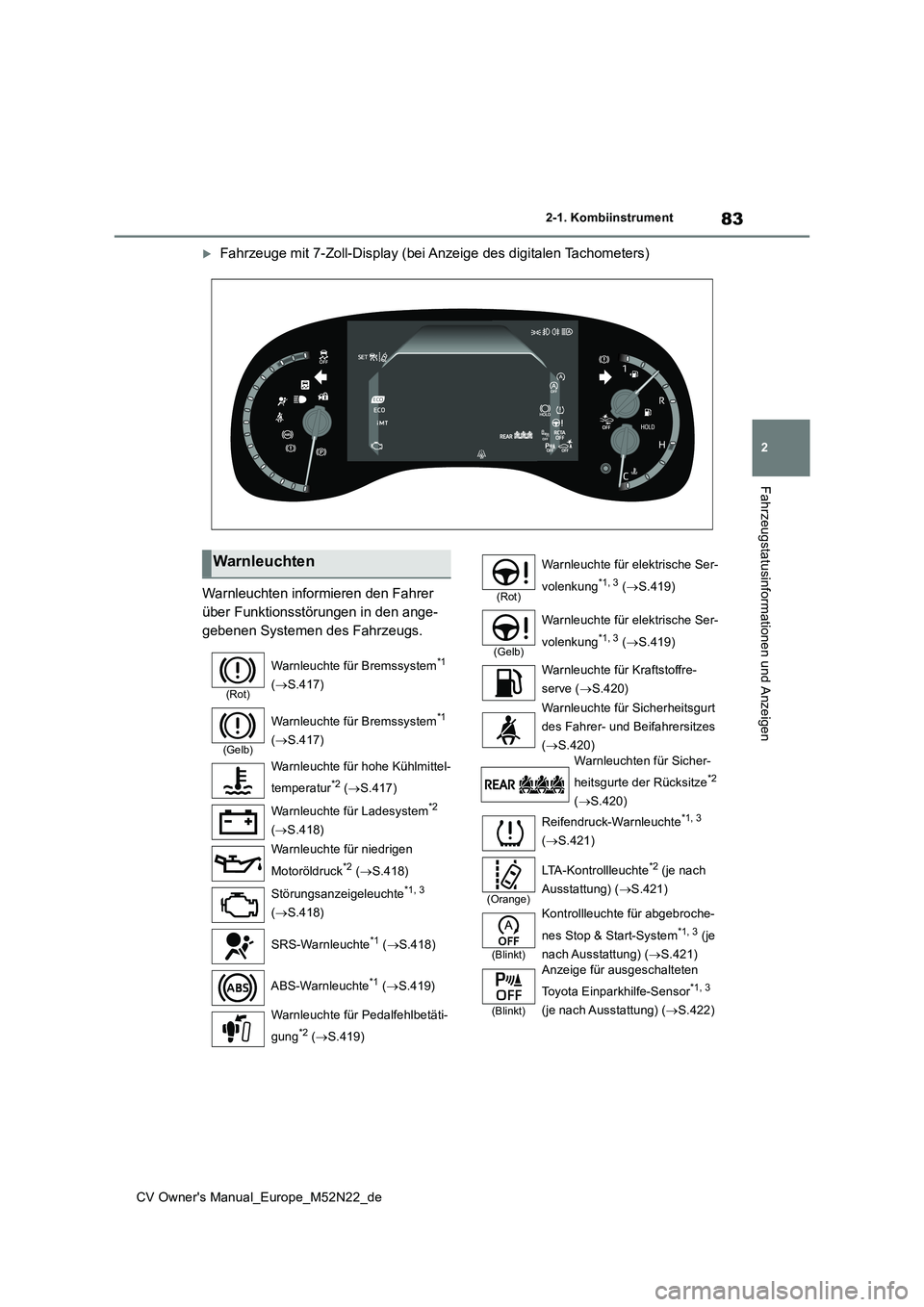

83
2
CV Owner's Manual_Europe_M52N22_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen
Fahrzeuge mit 7-Zoll-Display (bei Anzeige des digitalen Tachometers)
Warnleuchten informieren den Fahrer
über Funktionsstörungen in den ange-
gebenen Systemen des Fahrzeugs.
Warnleuchten
(Rot)
Warnleuchte für Bremssystem*1
( S.417)
(Gelb)
Warnleuchte für Bremssystem*1
( S.417)
Warnleuchte für hohe Kühlmittel-
temperatur*2 ( S.417)
Warnleuchte für Ladesystem*2
( S.418)
Warnleuchte für niedrigen
Motoröldruck*2 ( S.418)
Störungsanzeigeleuchte*1, 3
( S.418)
SRS-Warnleuchte*1 ( S.418)
ABS-Warnleuchte*1 ( S.419)
Warnleuchte für Pedalfehlbetäti-
gung*2 ( S.419)
(Rot)
Warnleuchte für elektrische Ser-
volenkung*1, 3 ( S.419)
(Gelb)
Warnleuchte für elektrische Ser-
volenkung*1, 3 ( S.419)
Warnleuchte für Kraftstoffre-
serve ( S.420)
Warnleuchte für Sicherheitsgurt
des Fahrer- und Beifahrersitzes
( S.420)
Warnleuchten für Sicher-
heitsgurte der Rücksitze*2
( S.420)
Reifendruck-Warnleuchte*1, 3
( S.421)
(Orange)
LTA-Kontrollleuchte*2 (je nach
Ausstattung) ( S.421)
(Blinkt)
Kontrollleuchte für abgebroche-
nes Stop & Start-System*1, 3 (je
nach Ausstattung) ( S.421)
(Blinkt)
Anzeige für ausgeschalteten
Toyota Einparkhilfe-Sensor*1, 3
(je nach Ausstattung) ( S.422)

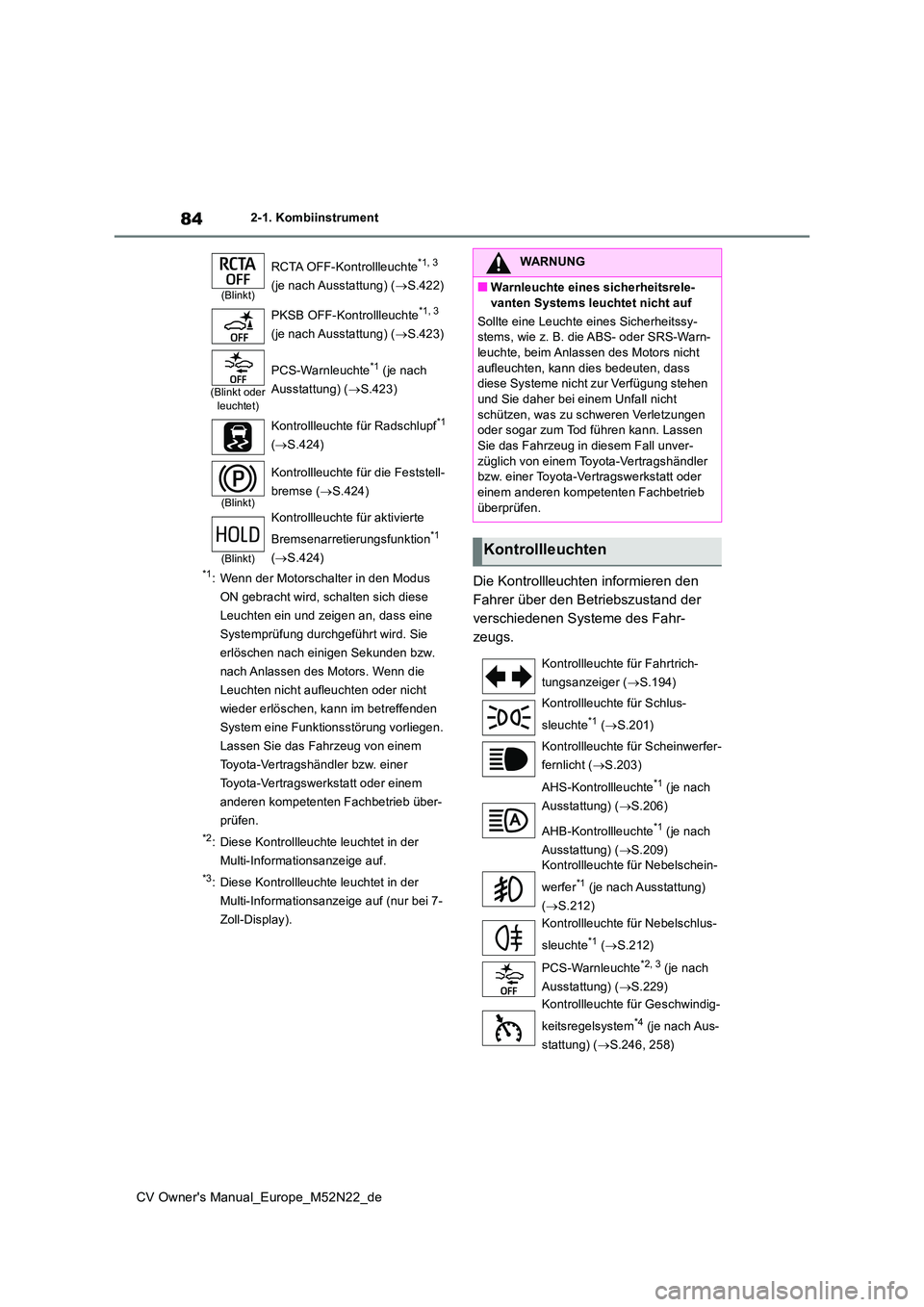

84
CV Owner's Manual_Europe_M52N22_de
2-1. Kombiinstrument
*1: Wenn der Motorschalter in den Modus
ON gebracht wird, schalten sich diese
Leuchten ein und zeigen an, dass eine
Systemprüfung durchgeführt wird. Sie
erlöschen nach einigen Sekunden bzw.
nach Anlassen des Motors. Wenn die
Leuchten nicht aufleuchten oder nicht
wieder erlöschen, kann im betreffenden
System eine Funktionsstörung vorliegen.
Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb über-
prüfen.
*2: Diese Kontrollleuchte leuchtet in der
Multi-Informationsanzeige auf.
*3: Diese Kontrollleuchte leuchtet in der
Multi-Informationsanzeige auf (nur bei 7-
Zoll-Display).
Die Kontrollleuchten informieren den
Fahrer über den Betriebszustand der
verschiedenen Systeme des Fahr-
zeugs.
(Blinkt)
RCTA OFF-Kontrollleuchte*1, 3
(je nach Ausstattung) ( S.422)
PKSB OFF-Kontrollleuchte*1, 3
(je nach Ausstattung) ( S.423)
(Blinkt oder leuchtet)
PCS-Warnleuchte*1 (je nach
Ausstattung) ( S.423)
Kontrollleuchte für Radschlupf*1
( S.424)
(Blinkt)
Kontrollleuchte für die Feststell-
bremse ( S.424)
(Blinkt)
Kontrollleuchte für aktivierte
Bremsenarretierungsfunktion*1
( S.424)
WARNUNG
■Warnleuchte eines sicherheitsrele-
vanten Systems leuchtet nicht auf
Sollte eine Leuchte eines Sicherheitssy- stems, wie z. B. die ABS- oder SRS-Warn-leuchte, beim Anlassen des Motors nicht
aufleuchten, kann dies bedeuten, dass diese Systeme nicht zur Verfügung stehen und Sie daher bei einem Unfall nicht
schützen, was zu schweren Verletzungen oder sogar zum Tod führen kann. Lassen Sie das Fahrzeug in diesem Fall unver-
züglich von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem anderen kompetenten Fachbetrieb
überprüfen.
Kontrollleuchten
Kontrollleuchte für Fahrtrich-
tungsanzeiger ( S.194)
Kontrollleuchte für Schlus-
sleuchte*1 ( S.201)
Kontrollleuchte für Scheinwerfer-
fernlicht ( S.203)
AHS-Kontrollleuchte*1 (je nach
Ausstattung) ( S.206)
AHB-Kontrollleuchte*1 (je nach
Ausstattung) ( S.209) Kontrollleuchte für Nebelschein-
werfer*1 (je nach Ausstattung)
( S.212)
Kontrollleuchte für Nebelschlus-
sleuchte*1 ( S.212)
PCS-Warnleuchte*2, 3 (je nach
Ausstattung) ( S.229)
Kontrollleuchte für Geschwindig-
keitsregelsystem*4 (je nach Aus-
stattung) ( S.246, 258)

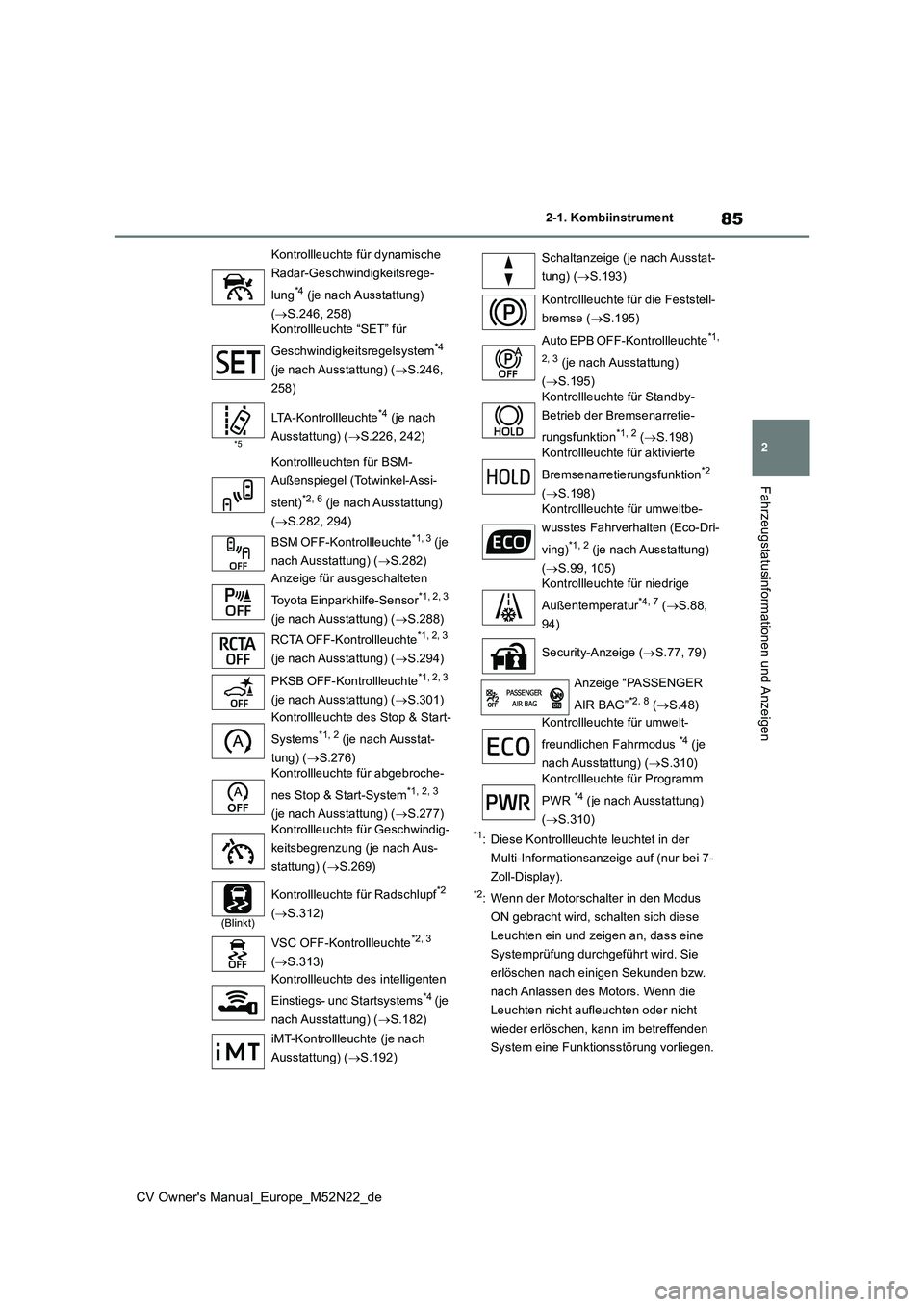

85
2
CV Owner's Manual_Europe_M52N22_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen
*1: Diese Kontrollleuchte leuchtet in der
Multi-Informationsanzeige auf (nur bei 7-
Zoll-Display).
*2: Wenn der Motorschalter in den Modus
ON gebracht wird, schalten sich diese
Leuchten ein und zeigen an, dass eine
Systemprüfung durchgeführt wird. Sie
erlöschen nach einigen Sekunden bzw.
nach Anlassen des Motors. Wenn die
Leuchten nicht aufleuchten oder nicht
wieder erlöschen, kann im betreffenden
System eine Funktionsstörung vorliegen.
Kontrollleuchte für dynamische
Radar-Geschwindigkeitsrege-
lung*4 (je nach Ausstattung)
( S.246, 258) Kontrollleuchte “SET” für
Geschwindigkeitsregelsystem*4
(je nach Ausstattung) ( S.246,
258)
*5
LTA-Kontrollleuchte*4 (je nach
Ausstattung) ( S.226, 242)
Kontrollleuchten für BSM-
Außenspiegel (Totwinkel-Assi-
stent)*2, 6 (je nach Ausstattung)
( S.282, 294)
BSM OFF-Kontrollleuchte*1, 3 ( j e
nach Ausstattung) ( S.282)
Anzeige für ausgeschalteten
Toyota Einparkhilfe-Sensor*1, 2, 3
(je nach Ausstattung) ( S.288)
RCTA OFF-Kontrollleuchte*1, 2, 3
(je nach Ausstattung) ( S.294)
PKSB OFF-Kontrollleuchte*1, 2, 3
(je nach Ausstattung) ( S.301)
Kontrollleuchte des Stop & Start-
Systems*1, 2 (je nach Ausstat-
tung) ( S.276) Kontrollleuchte für abgebroche-
nes Stop & Start-System*1, 2, 3
(je nach Ausstattung) ( S.277)
Kontrollleuchte für Geschwindig-
keitsbegrenzung (je nach Aus-
stattung) ( S.269)
(Blinkt)
Kontrollleuchte für Radschlupf*2
( S.312)
VSC OFF-Kontrollleuchte*2, 3
( S.313)
Kontrollleuchte des intelligenten
Einstiegs- und Startsystems*4 ( j e
nach Ausstattung) ( S.182)
iMT-Kontrollleuchte (je nach
Ausstattung) ( S.192)
Schaltanzeige (je nach Ausstat-
tung) ( S.193)
Kontrollleuchte für die Feststell-
bremse ( S.195)
Auto EPB OFF-Kontrollleuchte*1,
2, 3 (je nach Ausstattung)
( S.195)
Kontrollleuchte für Standby-
Betrieb der Bremsenarretie-
rungsfunktion*1, 2 ( S.198)
Kontrollleuchte für aktivierte
Bremsenarretierungsfunktion*2
( S.198)
Kontrollleuchte für umweltbe-
wusstes Fahrverhalten (Eco-Dri-
ving)*1, 2 (je nach Ausstattung)
( S.99, 105) Kontrollleuchte für niedrige
Außentemperatur*4, 7 ( S.88,
94)
Security-Anzeige ( S.77, 79)
Anzeige “PASSENGER
AIR BAG”*2, 8 ( S.48)
Kontrollleuchte für umwelt-
freundlichen Fahrmodus *4 (je
nach Ausstattung) ( S.310)
Kontrollleuchte für Programm
PWR *4 (je nach Ausstattung)
( S.310)

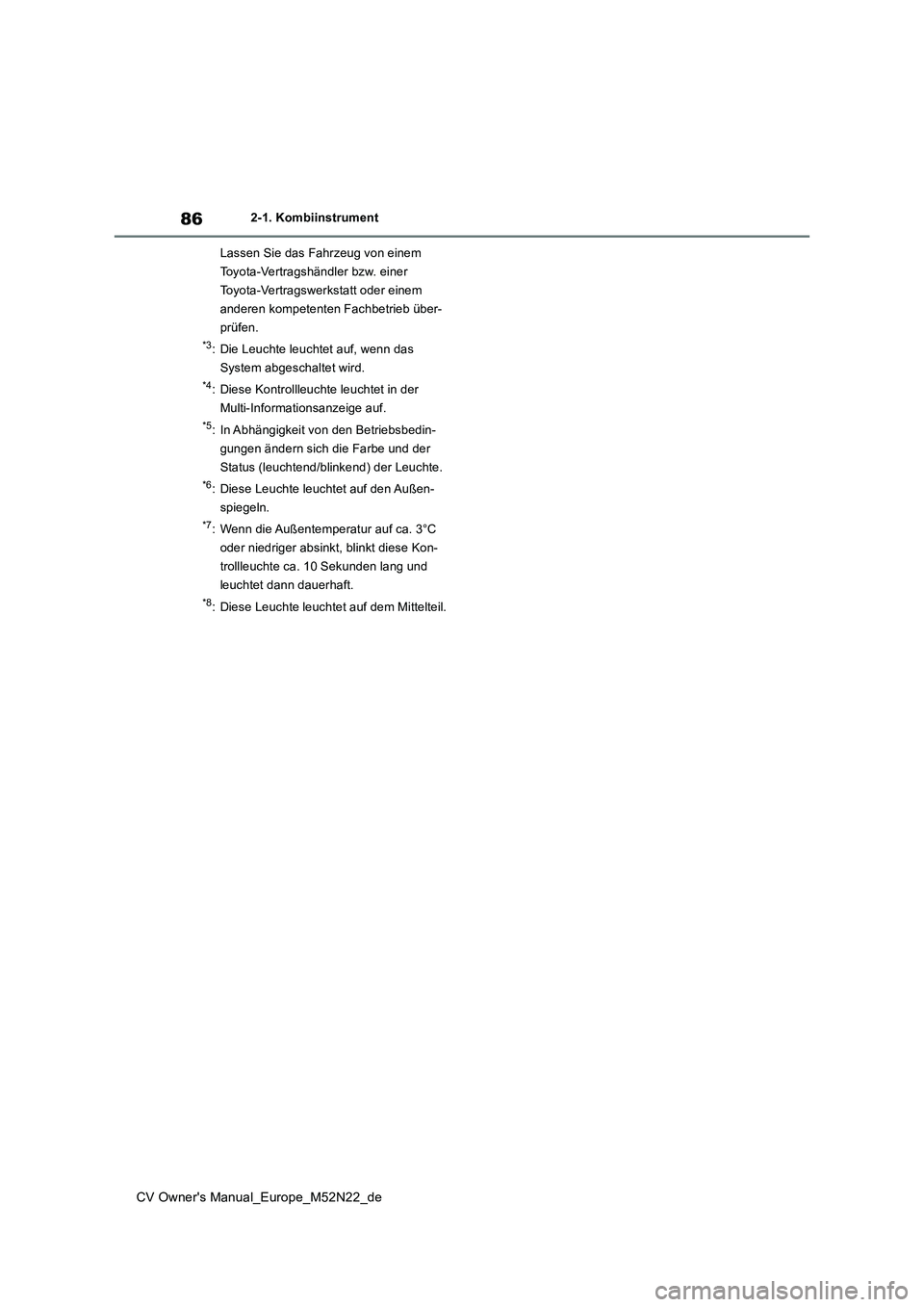

86
CV Owner's Manual_Europe_M52N22_de
2-1. Kombiinstrument
Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb über-
prüfen.
*3: Die Leuchte leuchtet auf, wenn das
System abgeschaltet wird.
*4: Diese Kontrollleuchte leuchtet in der
Multi-Informationsanzeige auf.
*5: In Abhängigkeit von den Betriebsbedin-
gungen ändern sich die Farbe und der
Status (leuchtend/blinkend) der Leuchte.
*6: Diese Leuchte leuchtet auf den Außen-
spiegeln.
*7: Wenn die Außentemperatur auf ca. 3°C
oder niedriger absinkt, blinkt diese Kon-
trollleuchte ca. 10 Sekunden lang und
leuchtet dann dauerhaft.
*8: Diese Leuchte leuchtet auf dem Mittelteil.
