6-3. Wartung in Eigenregie
Wartung und Pflege

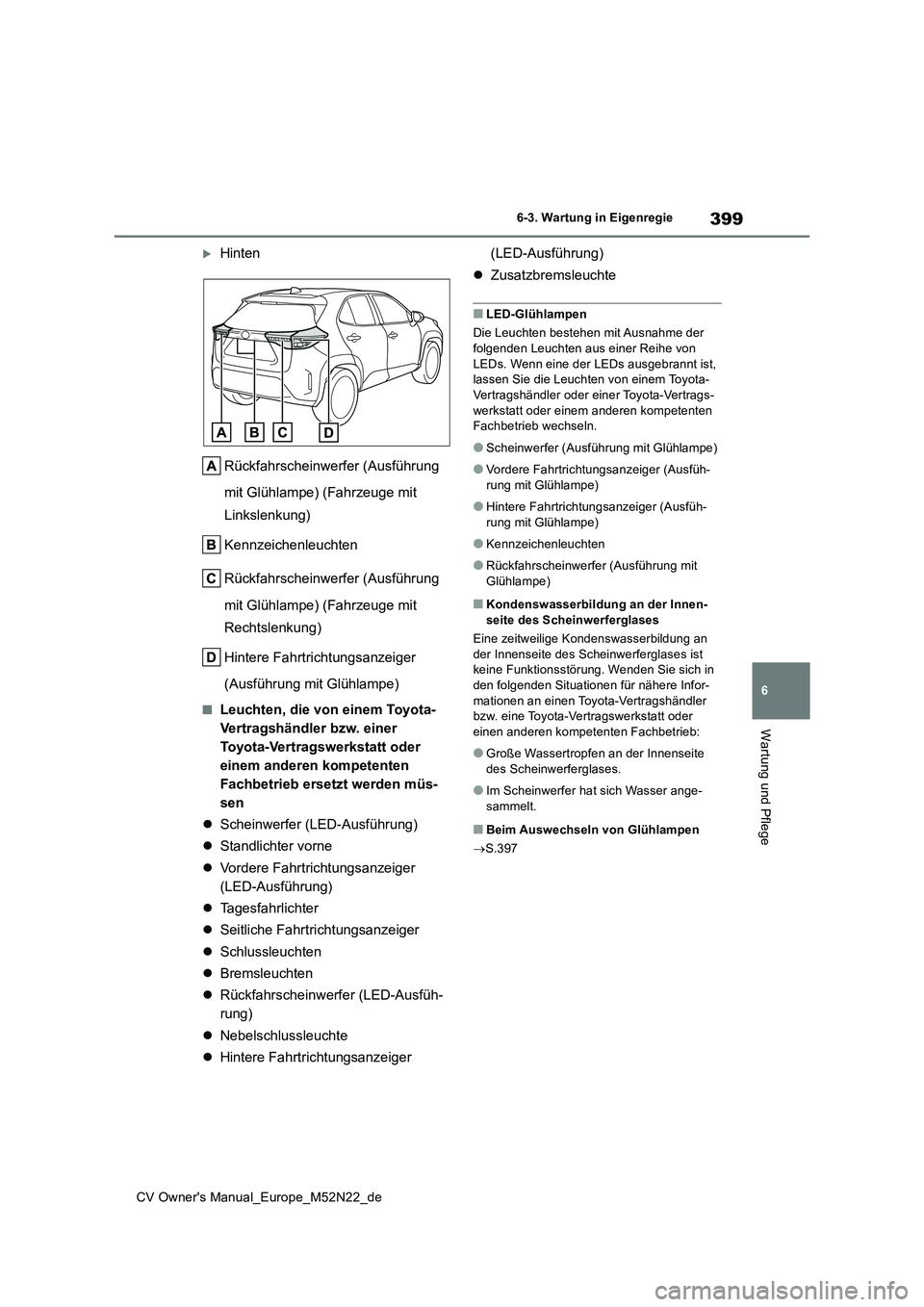

Hinten
Rückfahrscheinwerfer (Ausführung
mit Glühlampe) (Fahrzeuge mit
Linkslenkung)
Kennzeichenleuchten
Rückfahrscheinwerfer (Ausführung
mit Glühlampe) (Fahrzeuge mit
Rechtslenkung)
Hintere Fahrtrichtungsanzeiger
(Ausführung mit Glühlampe)
■Leuchten, die von einem Toyota-
Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder
einem anderen kompetenten
Fachbetrieb ersetzt werden müs-
sen
 Scheinwerfer (LED-Ausführung)
 Standlichter vorne
 Vordere Fahrtrichtungsanzeiger
(LED-Ausführung)
 Tagesfahrlichter
 Seitliche Fahrtrichtungsanzeiger
 Schlussleuchten
 Bremsleuchten
 Rückfahrscheinwerfer (LED-Ausfüh-
rung)
 Nebelschlussleuchte
 Hintere Fahrtrichtungsanzeiger
(LED-Ausführung)
 Zusatzbremsleuchte
■LED-Glühlampen
Die Leuchten bestehen mit Ausnahme der folgenden Leuchten aus einer Reihe von
LEDs. Wenn eine der LEDs ausgebrannt ist, lassen Sie die Leuchten von einem Toyota-Vertragshändler oder einer Toyota-Vertrags-
werkstatt oder einem anderen kompetenten Fachbetrieb wechseln.
●Scheinwerfer (Ausführung mit Glühlampe)
●Vordere Fahrtrichtungsanzeiger (Ausfüh-
rung mit Glühlampe)
●Hintere Fahrtrichtungsanzeiger (Ausfüh-
rung mit Glühlampe)
●Kennzeichenleuchten
●Rückfahrscheinwerfer (Ausführung mit Glühlampe)
■Kondenswasserbildung an der Innen-
seite des Scheinwerferglases
Eine zeitweilige Kondenswasserbildung an der Innenseite des Scheinwerferglases ist keine Funktionsstörung. Wenden Sie sich in
den folgenden Situationen für nähere Infor- mationen an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder
einen anderen kompetenten Fachbetrieb:
●Große Wassertropfen an der Innenseite
des Scheinwerferglases.
●Im Scheinwerfer hat sich Wasser ange-
sammelt.
■Beim Auswechseln von Glühlampen
 S.397

400
CV Owner's Manual_Europe_M52N22_de
6-3. Wartung in Eigenregie

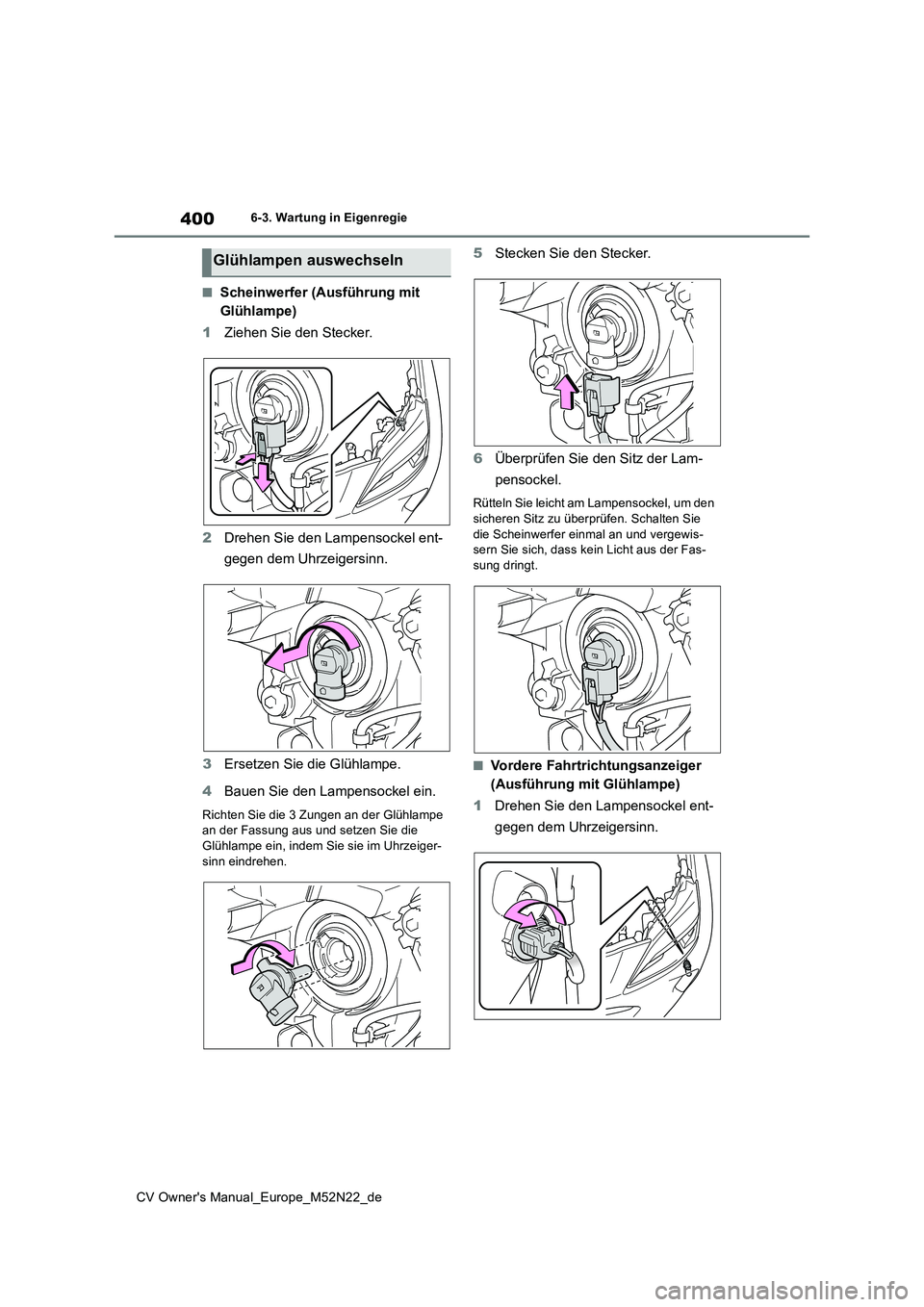

■Scheinwerfer (Ausführung mit
Glühlampe)
1 Ziehen Sie den Stecker.
2 Drehen Sie den Lampensockel ent-
gegen dem Uhrzeigersinn.
3 Ersetzen Sie die Glühlampe.
4 Bauen Sie den Lampensockel ein.
Richten Sie die 3 Zungen an der Glühlampe an der Fassung aus und setzen Sie die
Glühlampe ein, indem Sie sie im Uhrzeiger- sinn eindrehen.
5 Stecken Sie den Stecker.
6 Überprüfen Sie den Sitz der Lam-
pensockel.
Rütteln Sie leicht am Lampensockel, um den sicheren Sitz zu überprüfen. Schalten Sie
die Scheinwerfer einmal an und vergewis- sern Sie sich, dass kein Licht aus der Fas-
sung dringt.
■Vordere Fahrtrichtungsanzeiger
(Ausführung mit Glühlampe)
1 Drehen Sie den Lampensockel ent-
gegen dem Uhrzeigersinn.
Glühlampen auswechseln

401
6
CV Owner's Manual_Europe_M52N22_de
6-3. Wartung in Eigenregie
Wartung und Pflege
2Entnehmen Sie die Glühlampe.
3 Führen Sie beim Einbau die aufge-
führten Schritte in umgekehrter Rei-
henfolge durch.

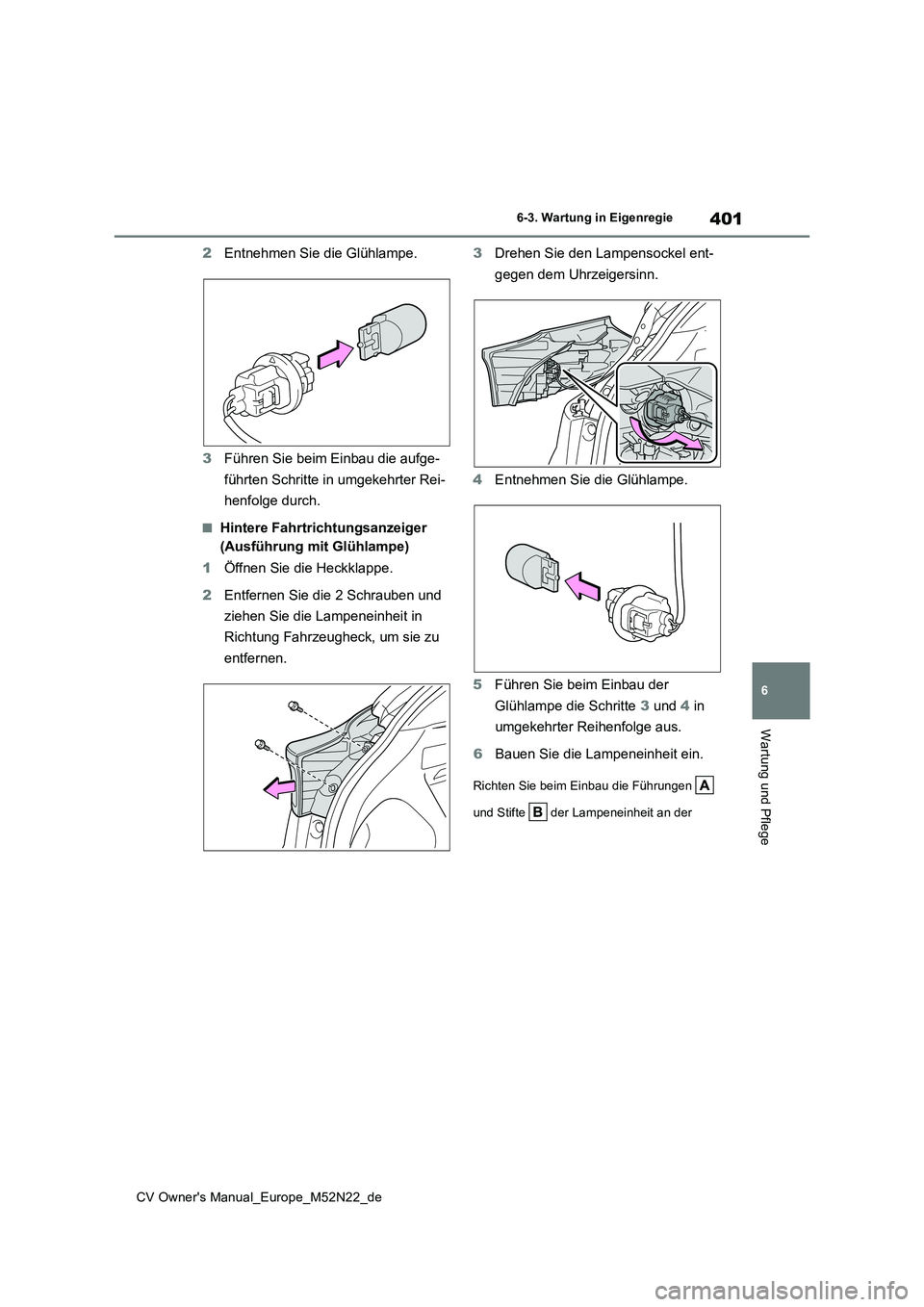

■Hintere Fahrtric htungsanzeiger
(Ausführung mit Glühlampe)
1 Öffnen Sie die Heckklappe.
2 Entfernen Sie die 2 Schrauben und
ziehen Sie die Lampeneinheit in
Richtung Fahrzeugheck, um sie zu
entfernen.
3 Drehen Sie den Lampensockel ent-
gegen dem Uhrzeigersinn.
4 Entnehmen Sie die Glühlampe.
5 Führen Sie beim Einbau der
Glühlampe die Schritte 3 und 4 in
umgekehrter Reihenfolge aus.
6 Bauen Sie die Lampeneinheit ein.
Richten Sie beim Einbau die Führungen
und Stifte der Lampeneinheit an der

402
CV Owner's Manual_Europe_M52N22_de
6-3. Wartung in Eigenregie
Fassung aus.
7 Bringen Sie die 2 Schrauben an.

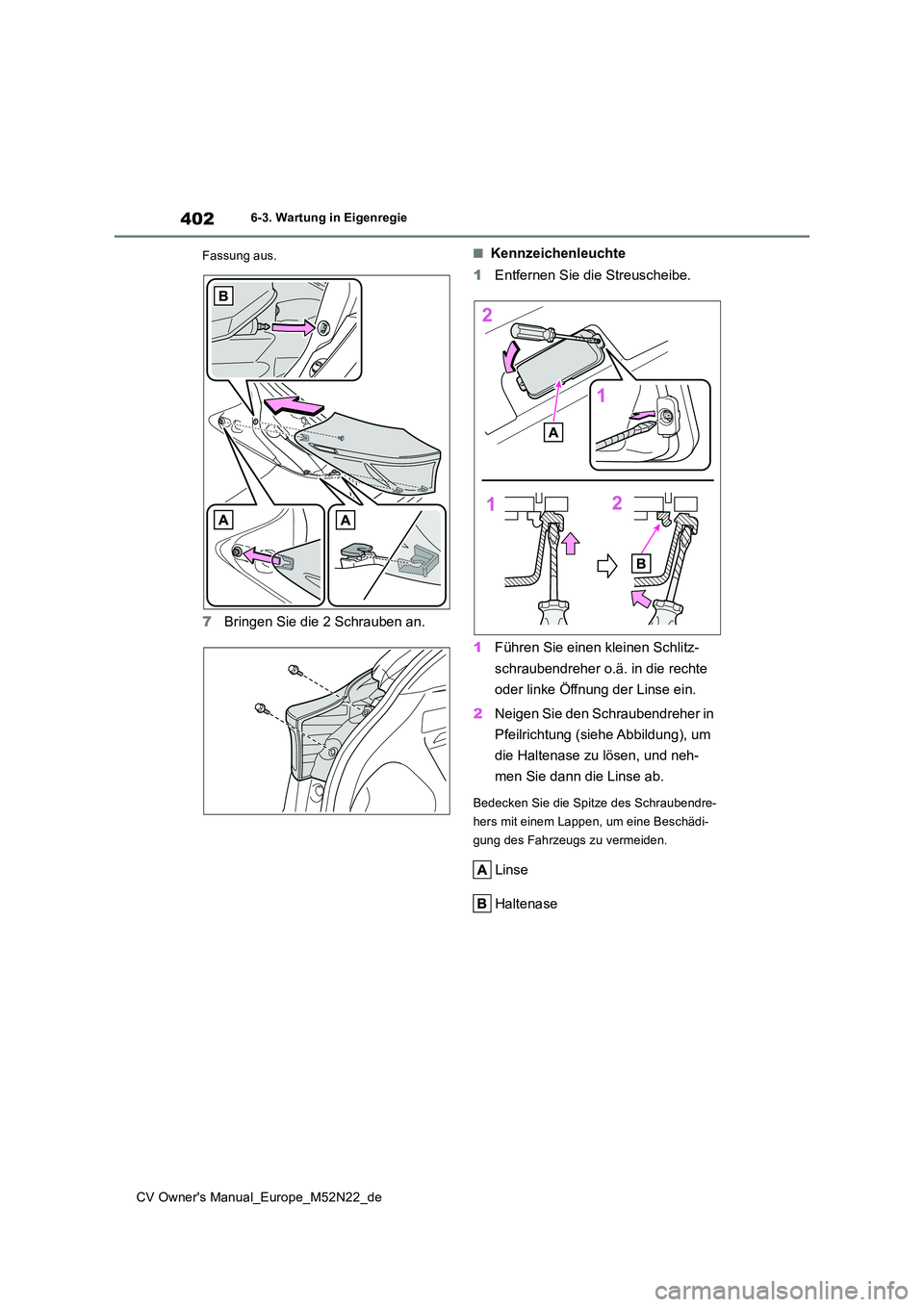

■Kennzeichenleuchte
1 Entfernen Sie die Streuscheibe.
1 Führen Sie einen kleinen Schlitz-
schraubendreher o.ä. in die rechte
oder linke Öffnung der Linse ein.
2 Neigen Sie den Schraubendreher in
Pfeilrichtung (siehe Abbildung), um
die Haltenase zu lösen, und neh-
men Sie dann die Linse ab.
Bedecken Sie die Spitze des Schraubendre-
hers mit einem Lappen, um eine Beschädi-
gung des Fahrzeugs zu vermeiden.
Linse
Haltenase

403
6
CV Owner's Manual_Europe_M52N22_de
6-3. Wartung in Eigenregie
Wartung und Pflege
2Entnehmen Sie die Glühlampe.

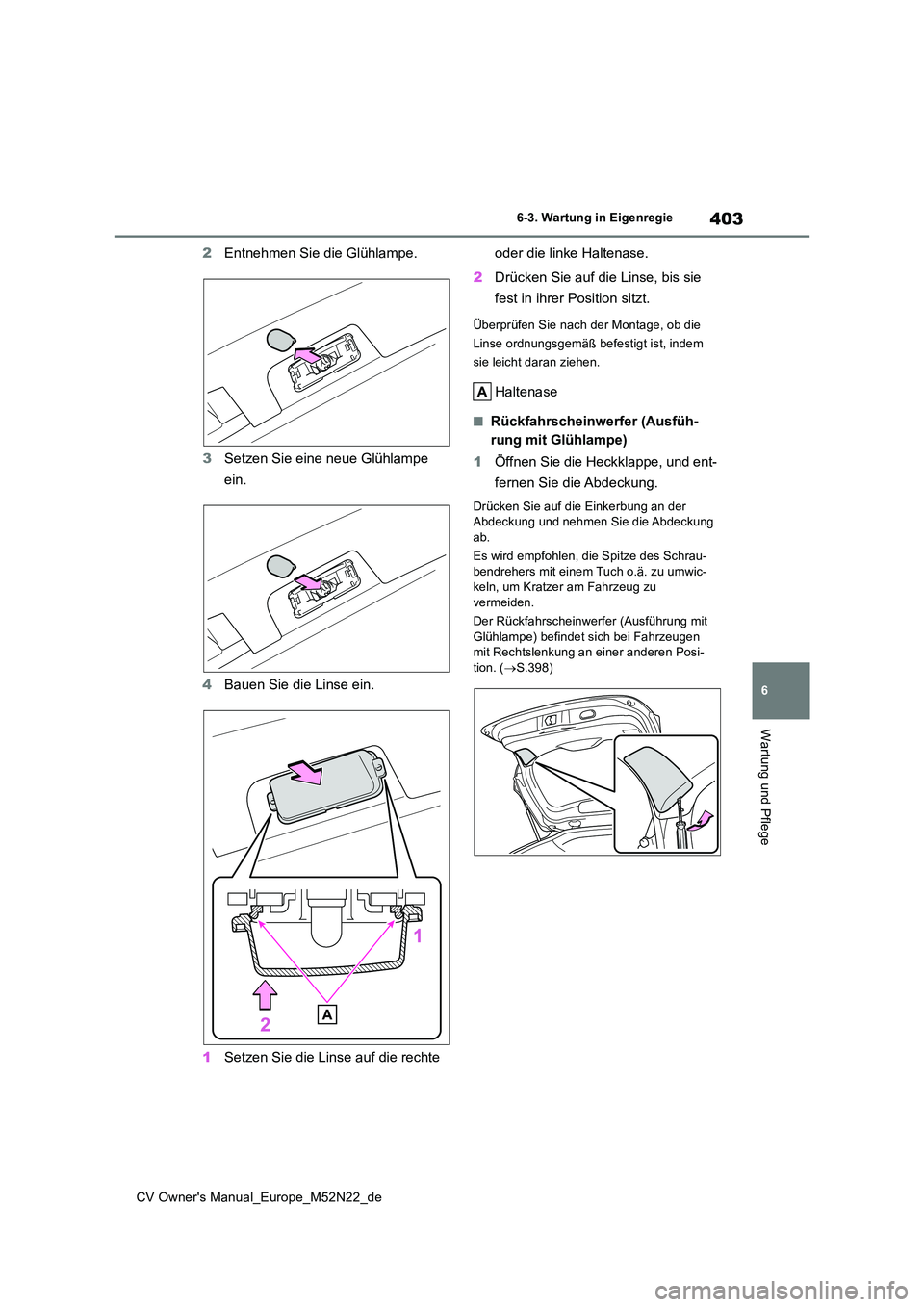

3 Setzen Sie eine neue Glühlampe
ein.
4 Bauen Sie die Linse ein.
1 Setzen Sie die Linse auf die rechte
oder die linke Haltenase.
2 Drücken Sie auf die Linse, bis sie
fest in ihrer Position sitzt.
Überprüfen Sie nach der Montage, ob die
Linse ordnungsgemäß befestigt ist, indem
sie leicht daran ziehen.
Haltenase

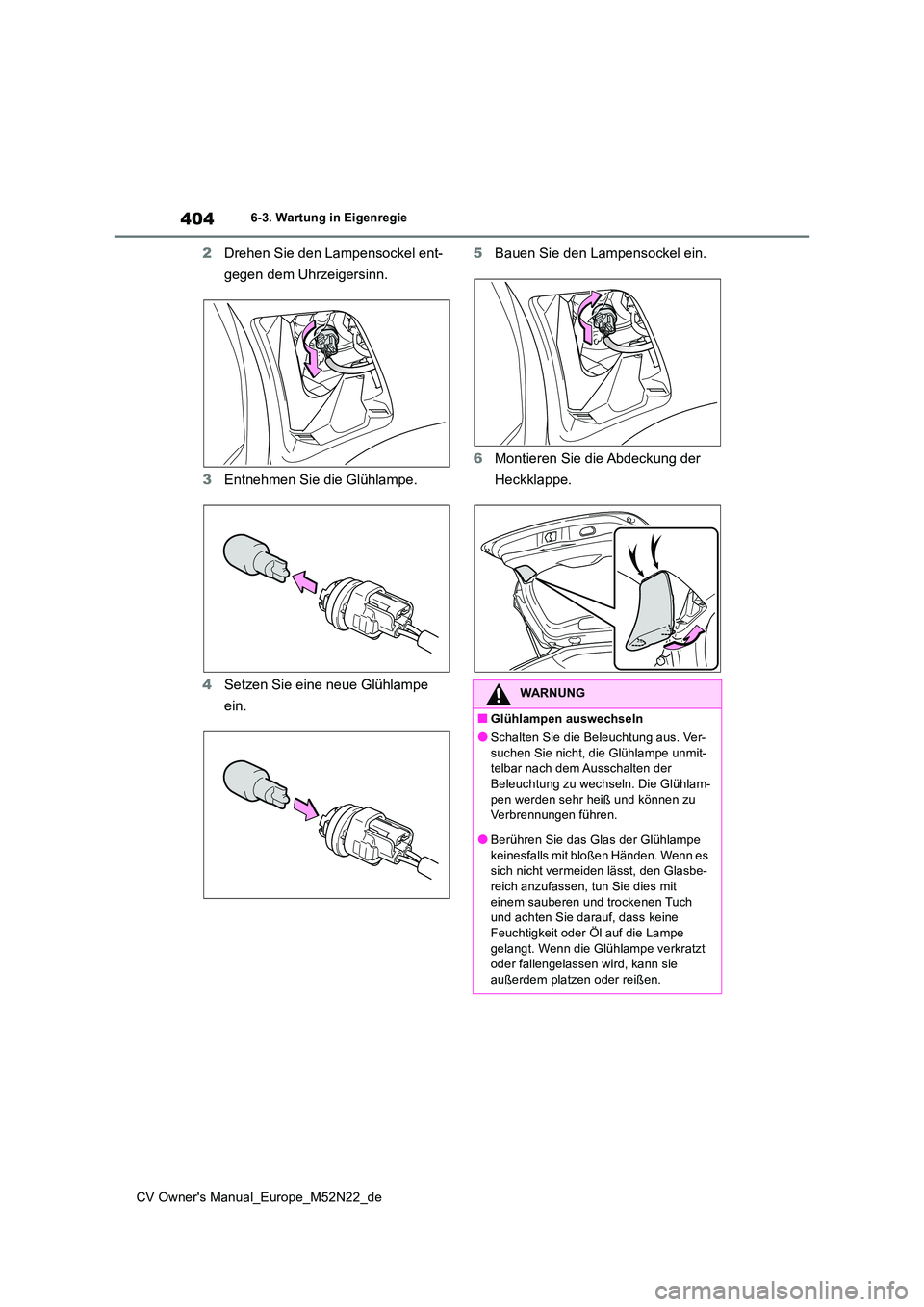

■Rückfahrscheinwerfer (Ausfüh-
rung mit Glühlampe)
1 Öffnen Sie die Heckklappe, und ent-
fernen Sie die Abdeckung.
Drücken Sie auf die Einkerbung an der Abdeckung und nehmen Sie die Abdeckung
ab.
Es wird empfohlen, die Spitze des Schrau- bendrehers mit einem Tuch o.ä. zu umwic-keln, um Kratzer am Fahrzeug zu
vermeiden.
Der Rückfahrscheinwerfer (Ausführung mit Glühlampe) befindet sich bei Fahrzeugen mit Rechtslenkung an einer anderen Posi-
tion. ( S.398)

404
CV Owner's Manual_Europe_M52N22_de
6-3. Wartung in Eigenregie
2Drehen Sie den Lampensockel ent-
gegen dem Uhrzeigersinn.
3 Entnehmen Sie die Glühlampe.
4 Setzen Sie eine neue Glühlampe
ein.
5 Bauen Sie den Lampensockel ein.
6 Montieren Sie die Abdeckung der
Heckklappe.

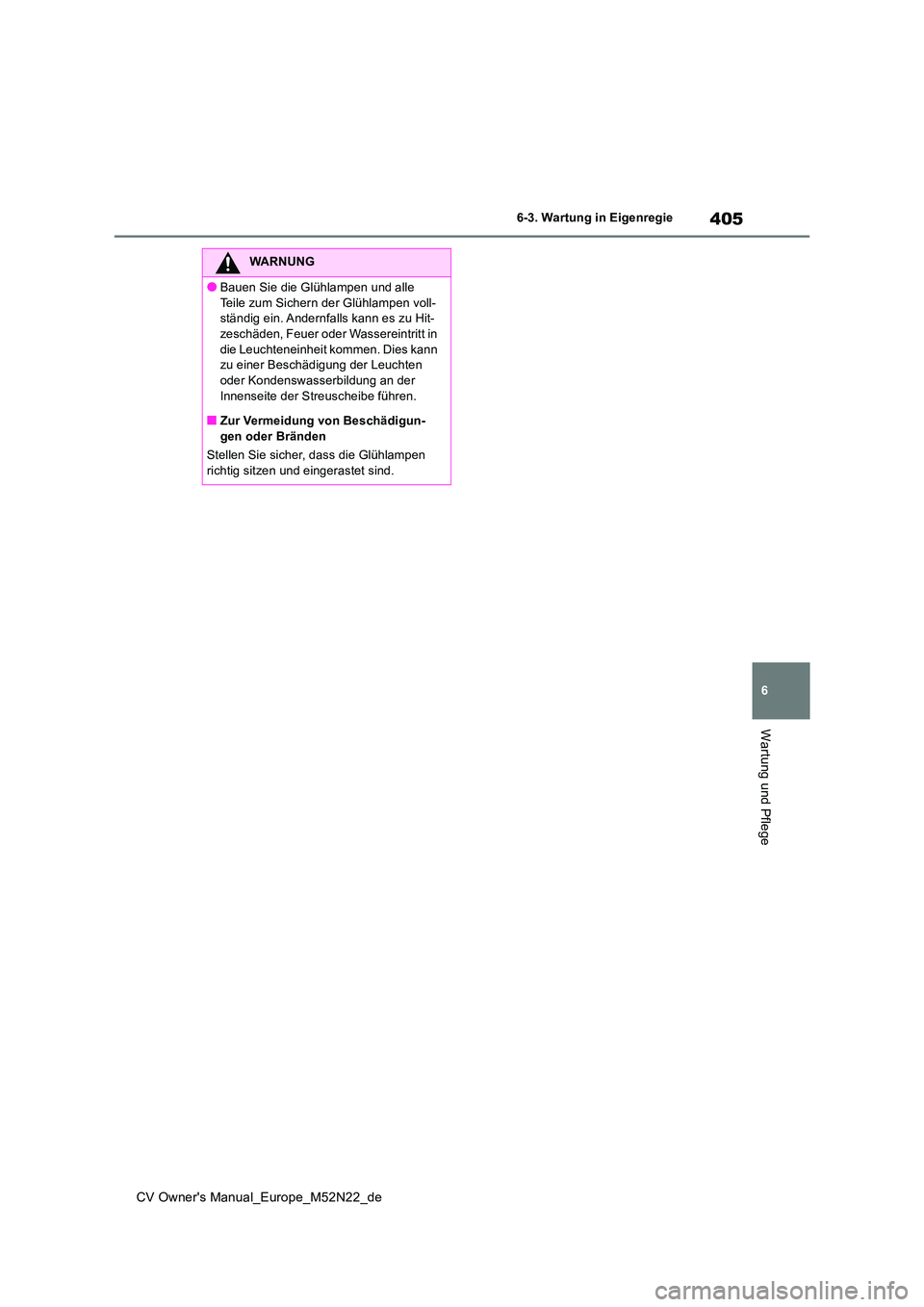

WARNUNG
■Glühlampen auswechseln
●Schalten Sie die Beleuchtung aus. Ver- suchen Sie nicht, die Glühlampe unmit-telbar nach dem Ausschalten der
Beleuchtung zu wechseln. Die Glühlam- pen werden sehr heiß und können zu Verbrennungen führen.
●Berühren Sie das Glas der Glühlampe keinesfalls mit bloßen Händen. Wenn es sich nicht vermeiden lässt, den Glasbe-
reich anzufassen, tun Sie dies mit einem sauberen und trockenen Tuch und achten Sie darauf, dass keine
Feuchtigkeit oder Öl auf die Lampe gelangt. Wenn die Glühlampe verkratzt oder fallengelassen wird, kann sie
außerdem platzen oder reißen.

405
6
CV Owner's Manual_Europe_M52N22_de
6-3. Wartung in Eigenregie
Wartung und Pflege
WARNUNG
●Bauen Sie die Glühlampen und alle
Teile zum Sichern der Glühlampen voll- ständig ein. Andernfalls kann es zu Hit-zeschäden, Feuer oder Wassereintritt in
die Leuchteneinheit kommen. Dies kann zu einer Beschädigung der Leuchten oder Kondenswasserbildung an der
Innenseite der Streuscheibe führen.
■Zur Vermeidung von Beschädigun- gen oder Bränden
Stellen Sie sicher, dass die Glühlampen
richtig sitzen und eingerastet sind.

406
