2022 TOYOTA YARIS CROSS Betriebsanleitungen (in German)

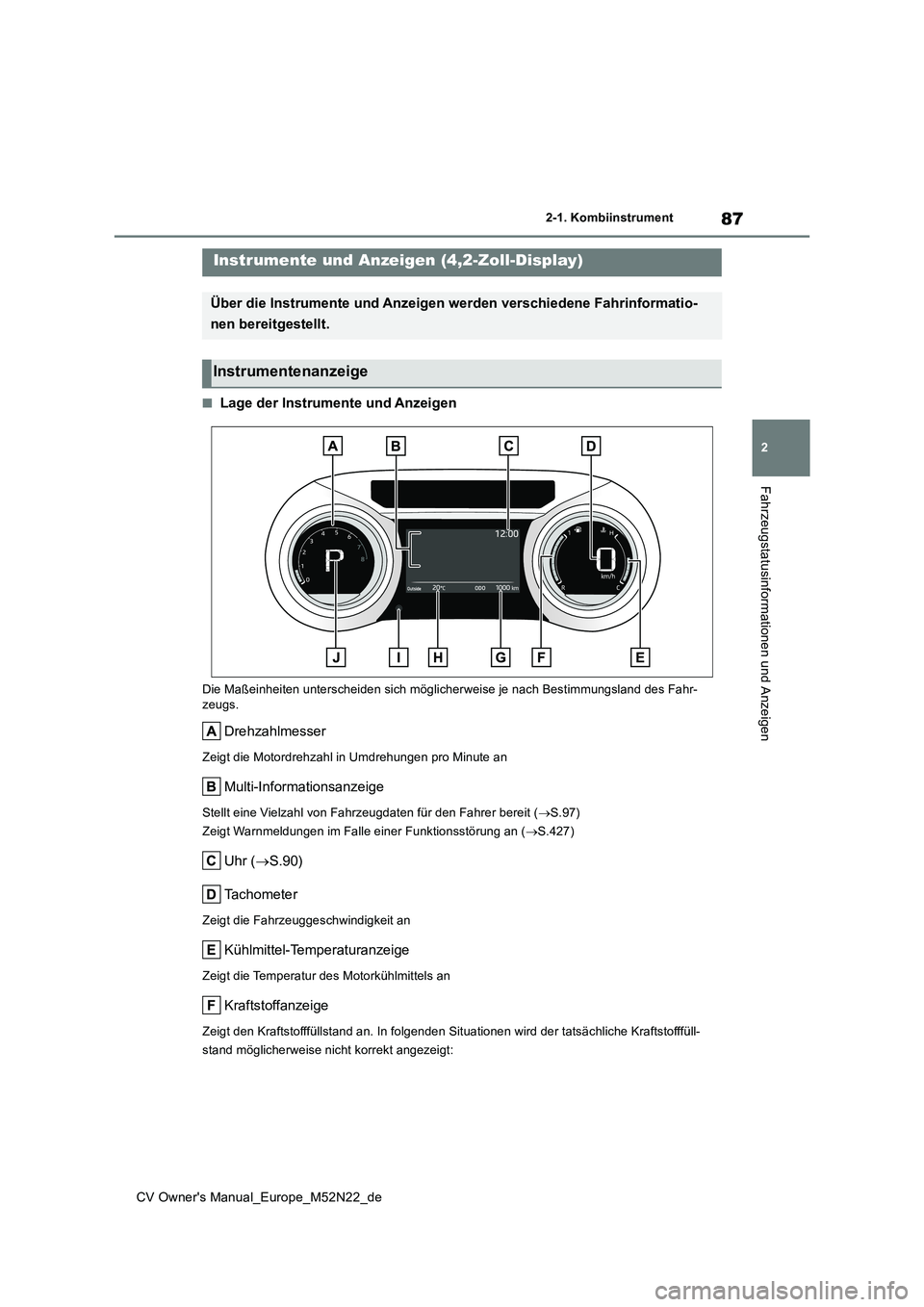

87
2
CV Owner's Manual_Europe_M52N22_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen
■Lage der Instrumente und Anzeigen
Die Maßeinheiten unterscheiden sich möglicherweise je nach Bestimmungsland des Fahr- zeugs.
Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an
Multi-Informationsanzeige
Stellt eine Vielzahl von Fahrzeugdaten für den Fahrer bereit ( S.97)
Zeigt Warnmeldungen im Falle einer Funktionsstörung an ( S.427)
Uhr (S.90)
Tachometer
Zeigt die Fahrzeuggeschwindigkeit an
Kühlmittel-Temperaturanzeige
Zeigt die Temperatur des Motorkühlmittels an
Kraftstoffanzeige
Zeigt den Kraftstofffüllstand an. In folgenden Situationen wird der tatsächliche Kraftstofffüll-
stand möglicherweise nicht korrekt angezeigt:
Instrumente und Anzeigen (4,2-Zoll-Display)
Über die Instrumente und Anzeigen werden verschiedene Fahrinfor matio-
nen bereitgestellt.
Instrumentenanzeige

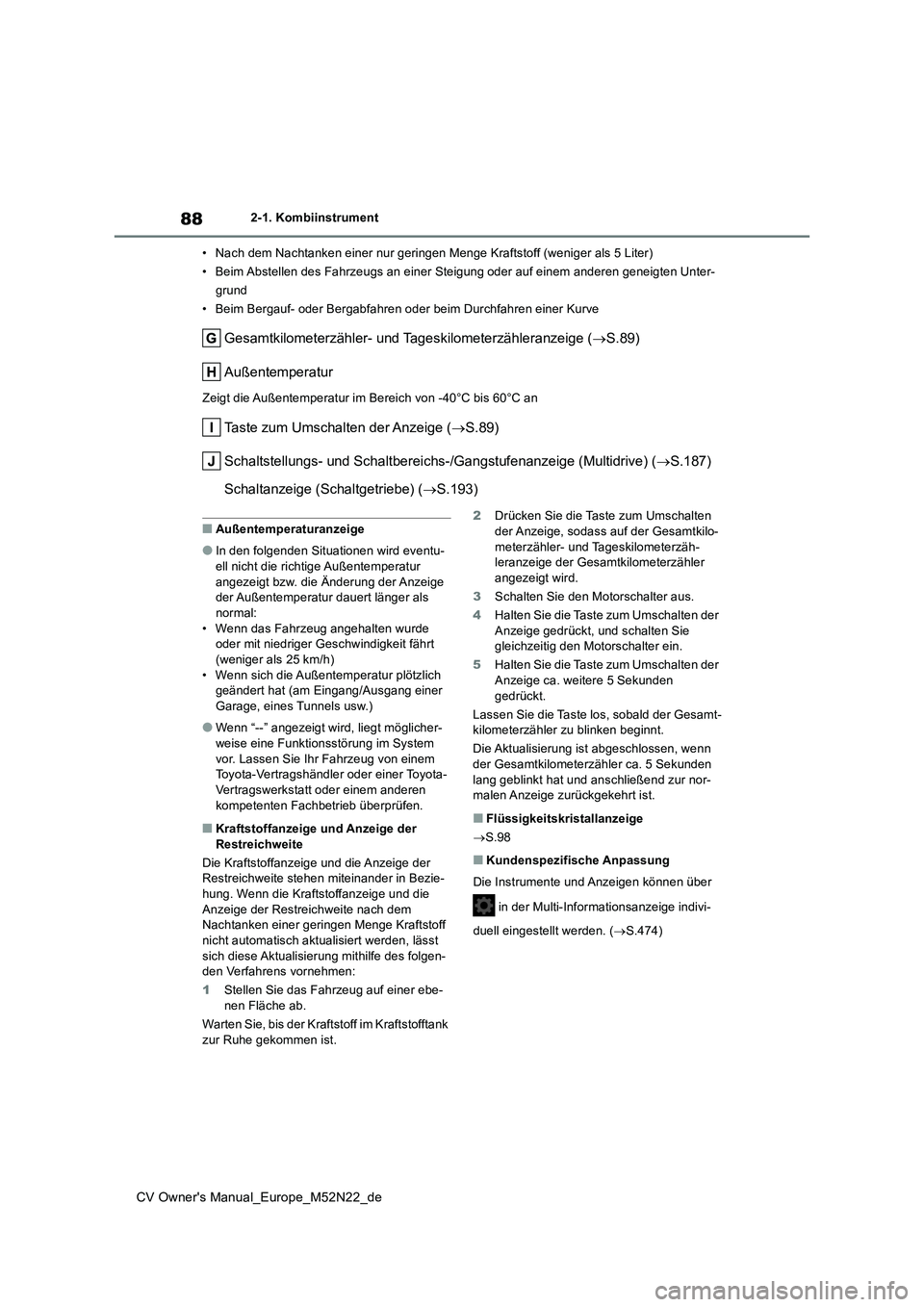

88
CV Owner's Manual_Europe_M52N22_de
2-1. Kombiinstrument
• Nach dem Nachtanken einer nur geringen Menge Kraftstoff (wenig er als 5 Liter)
• Beim Abstellen des Fahrzeugs an einer Steigung oder auf einem anderen geneigten Unter-
grund
• Beim Bergauf- oder Bergabfahren od er beim Durchfahren einer Kurve
Gesamtkilometerzähler- und Tageskilometerzähleranzeige (S.89)
Außentemperatur
Zeigt die Außentemperatur im Bereich von -40°C bis 60°C an
Taste zum Umschalten der Anzeige ( S.89)
Schaltstellungs- und Schaltbereichs-/Gangstufenanzeige (Multidr ive) (S.187)
Schaltanzeige (Schaltgetriebe) ( S.193)
■Außentemperaturanzeige
●In den folgenden Situationen wird eventu- ell nicht die richtige Außentemperatur
angezeigt bzw. die Änderung der Anzeige der Außentemperatur dauert länger als normal:
• Wenn das Fahrzeug angehalten wurde oder mit niedriger Geschwindigkeit fährt (weniger als 25 km/h)
• Wenn sich die Außentemperatur plötzlich geändert hat (am Eingang/Ausgang einer Garage, eines Tunnels usw.)
●Wenn “--” angezeigt wird, liegt möglicher-weise eine Funktionsstörung im System
vor. Lassen Sie Ihr Fahrzeug von einem Toyota-Vertragshändler oder einer Toyota-Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.
■Kraftstoffanzeige und Anzeige der Restreichweite
Die Kraftstoffanzeige und die Anzeige der Restreichweite stehen miteinander in Bezie-
hung. Wenn die Kraftstoffanzeige und die Anzeige der Restreichweite nach dem Nachtanken einer geringen Menge Kraftstoff
nicht automatisch aktualisiert werden, lässt sich diese Aktualisierung mithilfe des folgen-den Verfahrens vornehmen:
1 Stellen Sie das Fahrzeug auf einer ebe-
nen Fläche ab.
Warten Sie, bis der Kraftstoff im Kraftstofftank zur Ruhe gekommen ist.
2 Drücken Sie die Taste zum Umschalten
der Anzeige, sodass auf der Gesamtkilo- meterzähler- und Tageskilometerzäh-leranzeige der Gesamtkilometerzähler
angezeigt wird.
3 Schalten Sie den Motorschalter aus.
4 Halten Sie die Taste zum Umschalten der Anzeige gedrückt, und schalten Sie gleichzeitig den Motorschalter ein.
5 Halten Sie die Taste zum Umschalten der
Anzeige ca. weitere 5 Sekunden gedrückt.
Lassen Sie die Taste los, sobald der Gesamt- kilometerzähler zu blinken beginnt.
Die Aktualisierung ist abgeschlossen, wenn
der Gesamtkilometerzähler ca. 5 Sekunden lang geblinkt hat und anschließend zur nor-malen Anzeige zurückgekehrt ist.
■Flüssigkeitskristallanzeige
 S.98
■Kundenspezifische Anpassung
Die Instrumente und Anzeigen können über
in der Multi-Informationsanzeige indivi-
duell eingestellt werden. ( S.474)

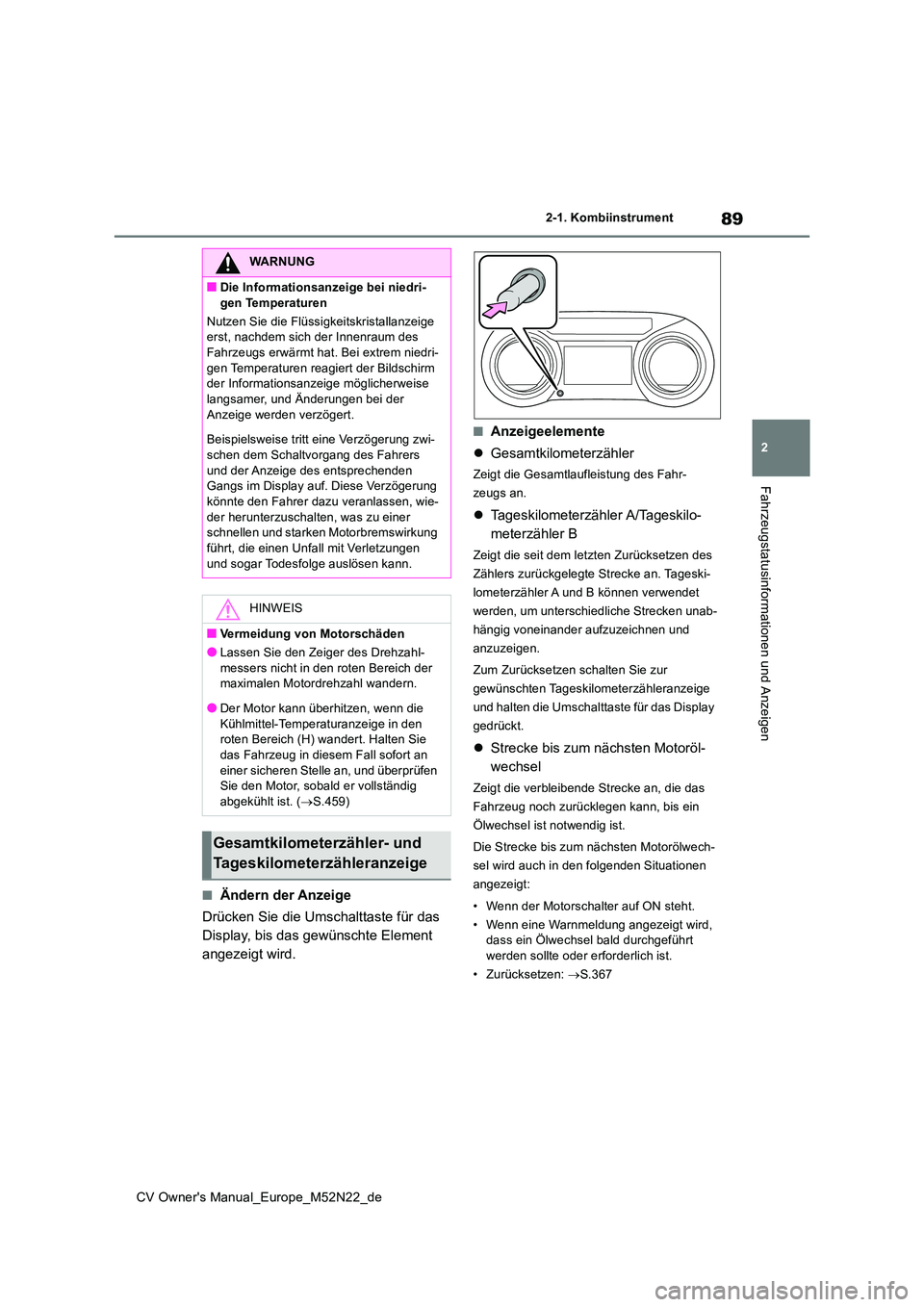

89
2
CV Owner's Manual_Europe_M52N22_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen
■Ändern der Anzeige
Drücken Sie die Umschalttaste für das
Display, bis das gewünschte Element
angezeigt wird.
■Anzeigeelemente
 Gesamtkilometerzähler
Zeigt die Gesamtlaufleistung des Fahr-
zeugs an.
 Tageskilometerzähler A/Tageskilo-
meterzähler B
Zeigt die seit dem letzten Zurücksetzen des
Zählers zurückgelegte Strecke an. Tageski-
lometerzähler A und B können verwendet
werden, um unterschiedliche Strecken unab-
hängig voneinander aufzuzeichnen und
anzuzeigen.
Zum Zurücksetzen schalten Sie zur
gewünschten Tageskilometerzähleranzeige
und halten die Umschalttaste für das Display
gedrückt.
 Strecke bis zum nächsten Motoröl-
wechsel
Zeigt die verbleibende Strecke an, die das
Fahrzeug noch zurücklegen kann, bis ein
Ölwechsel ist notwendig ist.
Die Strecke bis zum nächsten Motorölwech-
sel wird auch in den folgenden Situationen
angezeigt:
• Wenn der Motorschalter auf ON steht.
• Wenn eine Warnmeldung angezeigt wird, dass ein Ölwechsel bald durchgeführt werden sollte oder erforderlich ist.
• Zurücksetzen: S.367
WARNUNG
■Die Informationsanzeige bei niedri-
gen Temperaturen
Nutzen Sie die Flüssigkeitskristallanzeige erst, nachdem sich der Innenraum des Fahrzeugs erwärmt hat. Bei extrem niedri-
gen Temperaturen reagiert der Bildschirm der Informationsanzeige möglicherweise langsamer, und Änderungen bei der
Anzeige werden verzögert.
Beispielsweise tritt eine Verzögerung zwi- schen dem Schaltvorgang des Fahrers
und der Anzeige des entsprechenden Gangs im Display auf. Diese Verzögerung könnte den Fahrer dazu veranlassen, wie-
der herunterzuschalten, was zu einer schnellen und starken Motorbremswirkung führt, die einen Unfall mit Verletzungen
und sogar Todesfolge auslösen kann.
HINWEIS
■Vermeidung von Motorschäden
●Lassen Sie den Zeiger des Drehzahl-
messers nicht in den roten Bereich der maximalen Motordrehzahl wandern.
●Der Motor kann überhitzen, wenn die
Kühlmittel-Temperaturanzeige in den roten Bereich (H) wandert. Halten Sie das Fahrzeug in diesem Fall sofort an
einer sicheren Stelle an, und überprüfen Sie den Motor, sobald er vollständig abgekühlt ist. ( S.459)
Gesamtkilometerzähler- und
Tageskilometerzähleranzeige

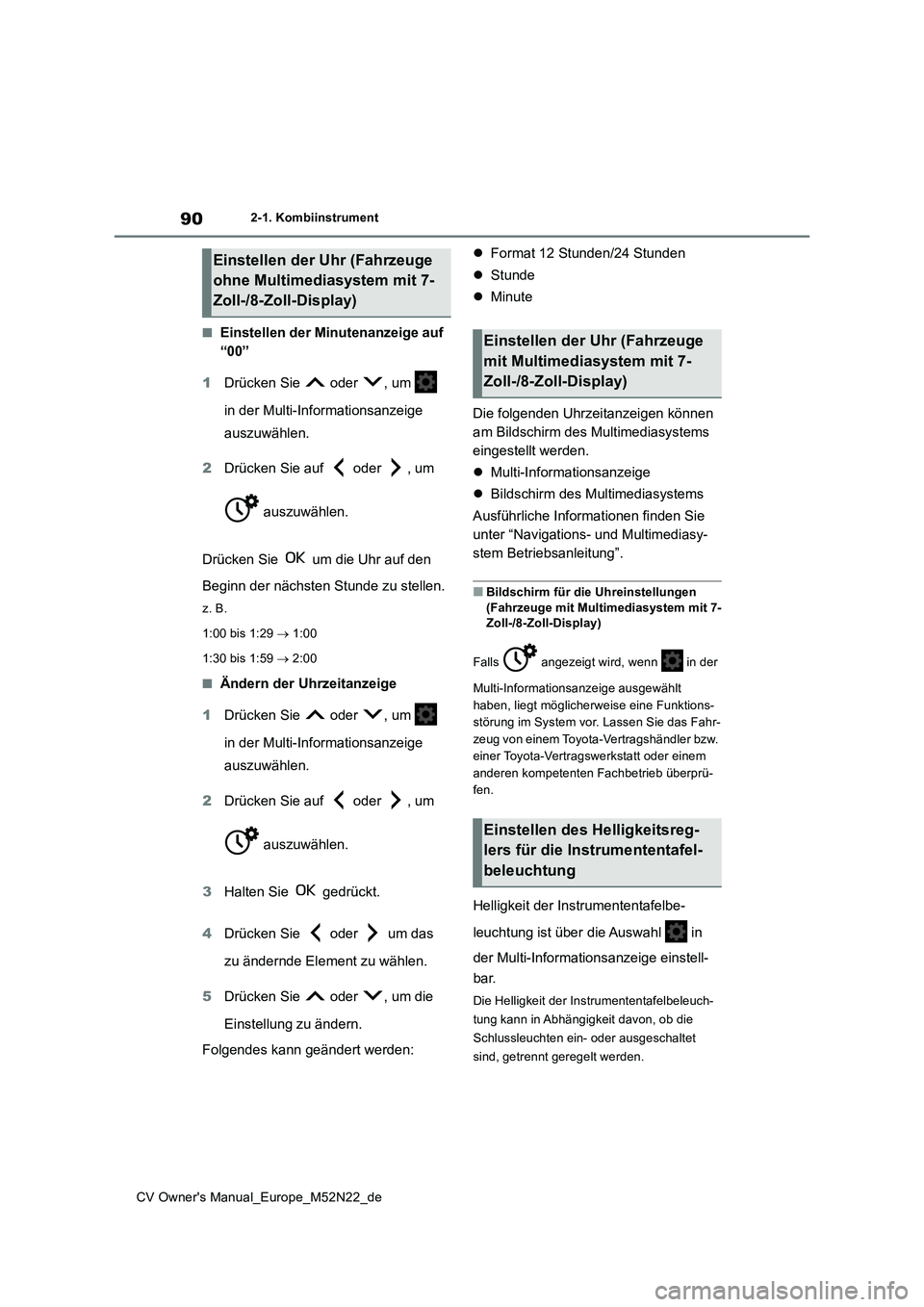

90
CV Owner's Manual_Europe_M52N22_de
2-1. Kombiinstrument
■Einstellen der Minutenanzeige auf
“00”
1 Drücken Sie oder , um
in der Multi-Informationsanzeige
auszuwählen.
2 Drücken Sie auf oder , um
auszuwählen.
Drücken Sie um die Uhr auf den
Beginn der nächsten Stunde zu stellen.
z. B.
1:00 bis 1:29  1:00
1:30 bis 1:59  2:00
■Ändern der Uhrzeitanzeige
1 Drücken Sie oder , um
in der Multi-Informationsanzeige
auszuwählen.
2 Drücken Sie auf oder , um
auszuwählen.
3 Halten Sie gedrückt.
4 Drücken Sie oder um das
zu ändernde Element zu wählen.
5 Drücken Sie oder , um die
Einstellung zu ändern.
Folgendes kann geändert werden:
 Format 12 Stunden/24 Stunden
 Stunde
 Minute
Die folgenden Uhrzeitanzeigen können
am Bildschirm des Multimediasystems
eingestellt werden.
 Multi-Informationsanzeige
 Bildschirm des Multimediasystems
Ausführliche Informationen finden Sie
unter “Navigations- und Multimediasy-
stem Betriebsanleitung”.
■Bildschirm für die Uhreinstellungen (Fahrzeuge mit Multimediasystem mit 7-Zoll-/8-Zoll-Display)
Falls angezeigt wird, wenn in der
Multi-Informationsanzeige ausgewählt
haben, liegt möglicherweise eine Funktions-
störung im System vor. Lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einem
anderen kompetenten Fachbetrieb überprü-
fen.
Helligkeit der Instrumententafelbe-
leuchtung ist über die Auswahl in
der Multi-Informationsanzeige einstell-
bar.
Die Helligkeit der Instrumententafelbeleuch-
tung kann in Abhängigkeit davon, ob die
Schlussleuchten ein- oder ausgeschaltet
sind, getrennt geregelt werden.
Einstellen der Uhr (Fahrzeuge
ohne Multimediasystem mit 7-
Zoll-/8-Zoll-Display)
Einstellen der Uhr (Fahrzeuge
mit Multimedi asystem mit 7-
Zoll-/8-Zoll-Display)
Einstellen des Helligkeitsreg-
lers für die Instrumententafel-
beleuchtung

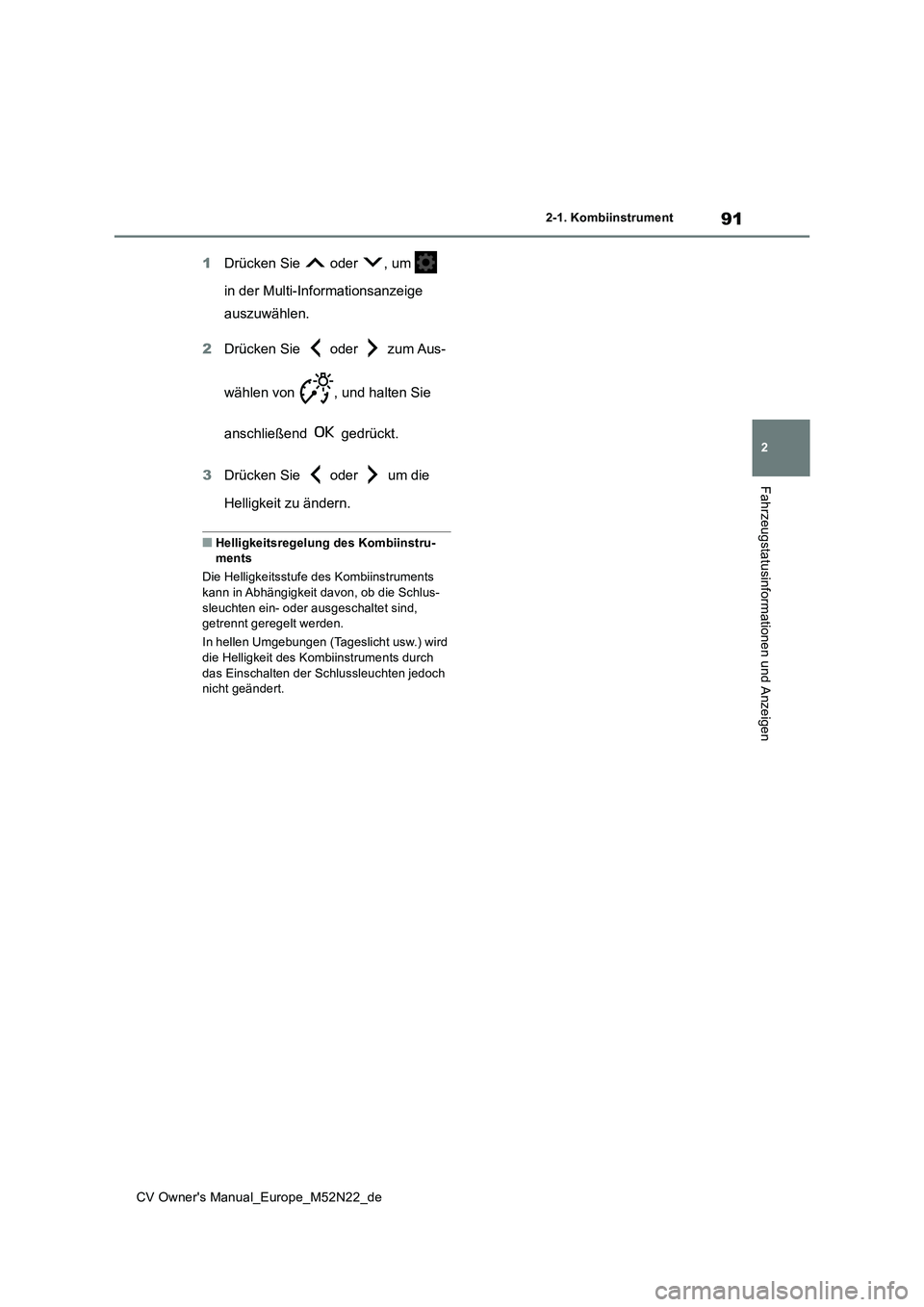

91
2
CV Owner's Manual_Europe_M52N22_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen
1Drücken Sie oder , um
in der Multi-Informationsanzeige
auszuwählen.
2 Drücken Sie oder zum Aus-
wählen von , und halten Sie
anschließend gedrückt.
3 Drücken Sie oder um die
Helligkeit zu ändern.
■Helligkeitsregelung des Kombiinstru- ments
Die Helligkeitsstufe des Kombiinstruments
kann in Abhängigkeit davon, ob die Schlus- sleuchten ein- oder ausgeschaltet sind, getrennt geregelt werden.
In hellen Umgebungen (Tageslicht usw.) wird
die Helligkeit des Kombiinstruments durch das Einschalten der Schlussleuchten jedoch nicht geändert.

92
CV Owner's Manual_Europe_M52N22_de
2-1. Kombiinstrument
Der Tachometer kann in zwei Varianten angezeigt werden, analog oder digital.
( S.107)
■Wenn der analoge Tachometer angezeigt wird
Die Maßeinheiten unterscheiden sich möglicherweise je nach Bestimmungsland des Fahr-
zeugs.
Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an
Tachometer
Zeigt die Fahrzeuggeschwindigkeit an
Uhr ( S.96)
Kraftstoffanzeige
Zeigt den Kraftstofffüllstand an. In folgenden Situationen wird der tatsächliche Kraftstofffüll-
stand möglicherweise nicht korrekt angezeigt:
• Nach dem Nachtanken einer nur geringen Menge Kraftstoff (wenig er als 5 Liter)
• Beim Abstellen des Fahrzeugs an einer Steigung oder auf einem anderen geneigten Unter-
grund
• Beim Bergauf- oder Bergabfahren od er beim Durchfahren einer Kurve
Instrumente und Anzeigen (7-Zoll-Display)
Über die Instrumente und Anzeigen werden verschiedene Fahrinformatio-
nen bereitgestellt.
Instrumentenanzeige

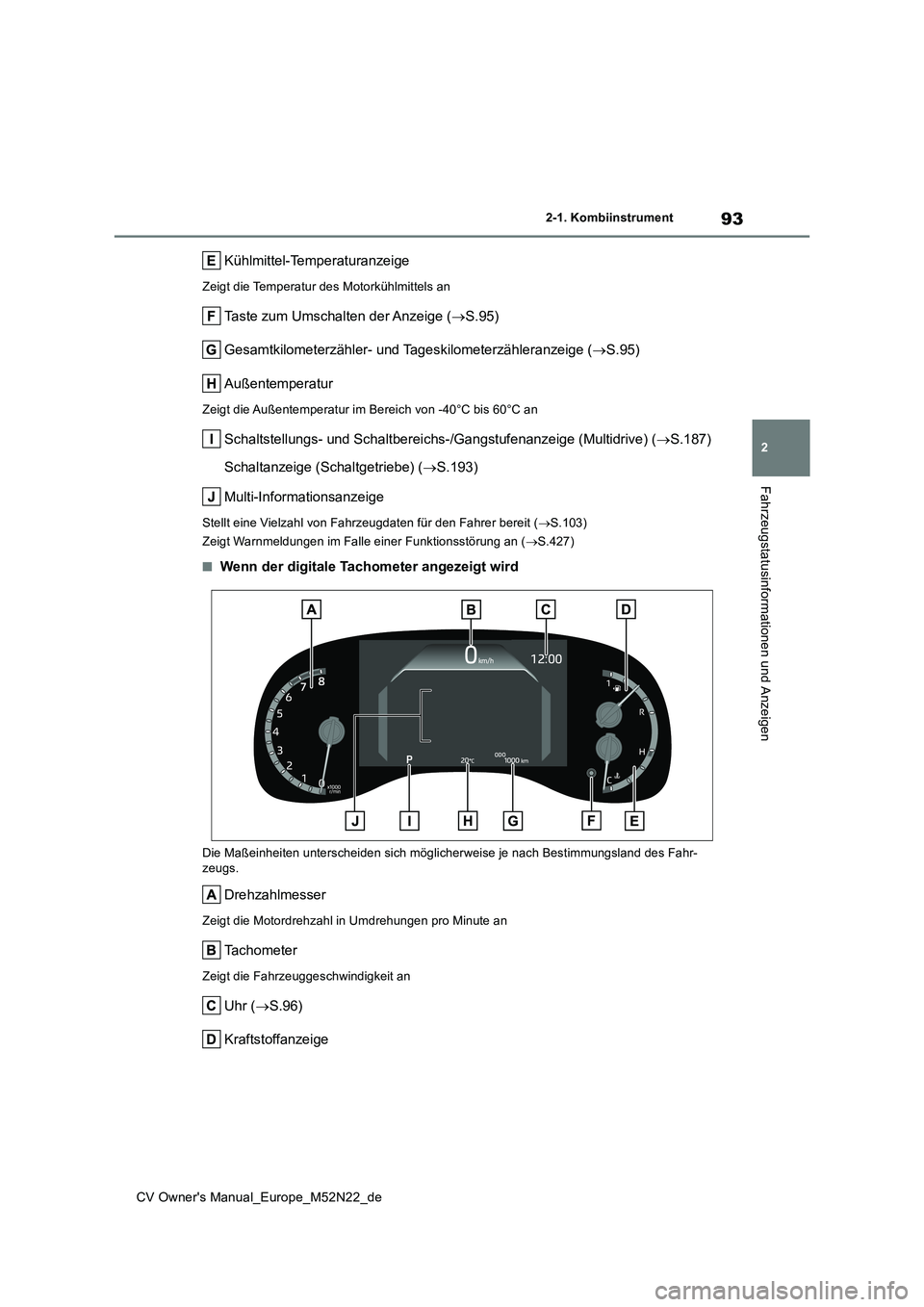

93
2
CV Owner's Manual_Europe_M52N22_de
2-1. Kombiinstrument
Fahrzeugstatusinformationen und Anzeigen
Kühlmittel-Temperaturanzeige
Zeigt die Temperatur des Motorkühlmittels an
Taste zum Umschalten der Anzeige (S.95)
Gesamtkilometerzähler- und Tageskilometerzähleranzeige ( S.95)
Außentemperatur
Zeigt die Außentemperatur im Bereich von -40°C bis 60°C an
Schaltstellungs- und Schaltbereichs-/Gangstufenanzeige (Multidr ive) (S.187)
Schaltanzeige (Schaltgetriebe) ( S.193)
Multi-Informationsanzeige
Stellt eine Vielzahl von Fahrzeugdaten für den Fahrer bereit ( S.103)
Zeigt Warnmeldungen im Falle einer Funktionsstörung an ( S.427)
■Wenn der digitale Tachometer angezeigt wird
Die Maßeinheiten unterscheiden sich möglicherweise je nach Bestimmungsland des Fahr- zeugs.
Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an
Tachometer
Zeigt die Fahrzeuggeschwindigkeit an
Uhr ( S.96)
Kraftstoffanzeige

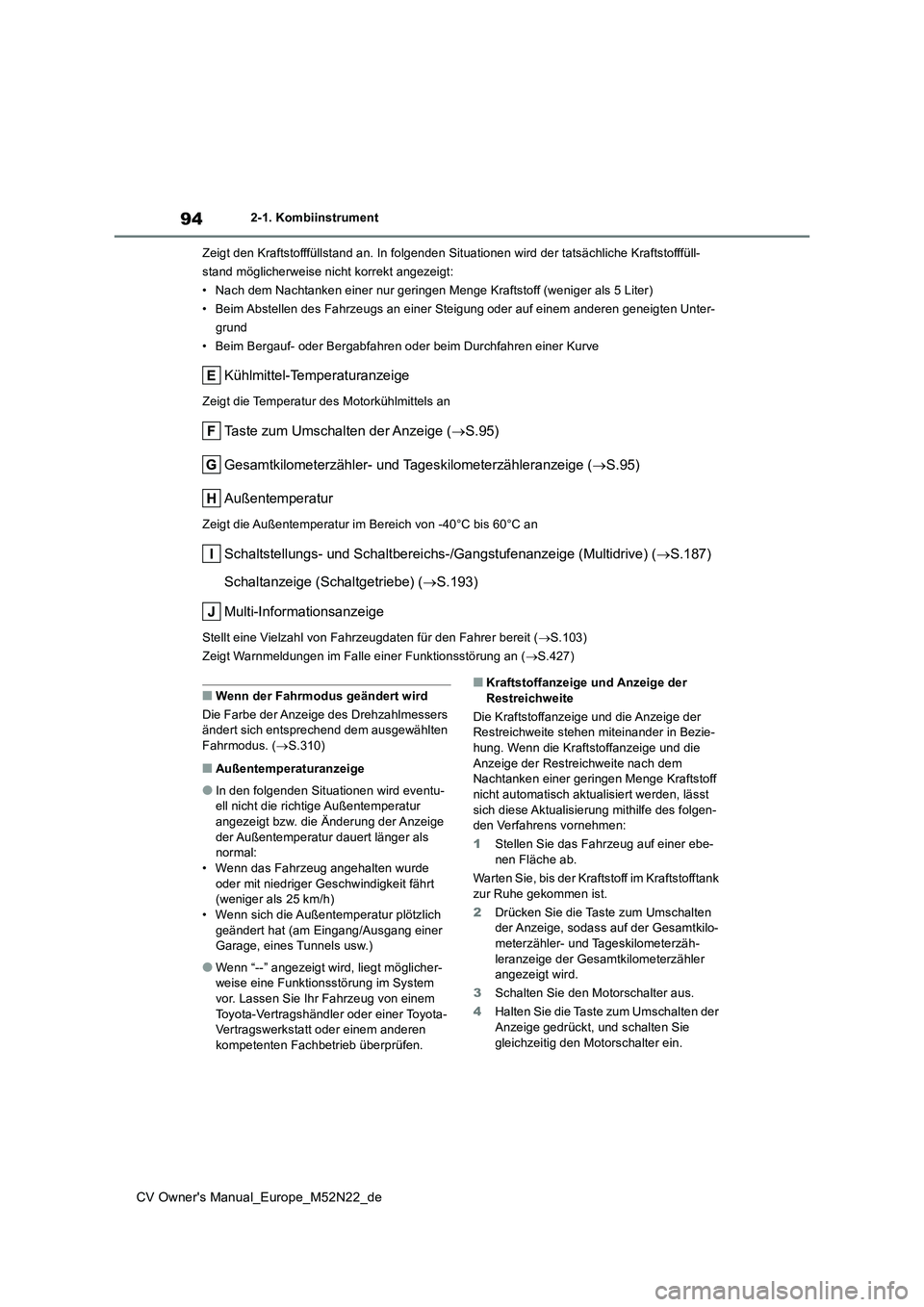

94
CV Owner's Manual_Europe_M52N22_de
2-1. Kombiinstrument
Zeigt den Kraftstofffüllstand an. In folgenden Situationen wird der tatsächliche Kraftstofffüll-
stand möglicherweise nicht korrekt angezeigt:
• Nach dem Nachtanken einer nur geringen Menge Kraftstoff (wenig er als 5 Liter)
• Beim Abstellen des Fahrzeugs an einer Steigung oder auf einem anderen geneigten Unter-
grund
• Beim Bergauf- oder Bergabfahren od er beim Durchfahren einer Kurve
Kühlmittel-Temperaturanzeige
Zeigt die Temperatur des Motorkühlmittels an
Taste zum Umschalten der Anzeige (S.95)
Gesamtkilometerzähler- und Tageskilometerzähleranzeige ( S.95)
Außentemperatur
Zeigt die Außentemperatur im Bereich von -40°C bis 60°C an
Schaltstellungs- und Schaltbereichs-/Gangstufenanzeige (Multidr ive) (S.187)
Schaltanzeige (Schaltgetriebe) ( S.193)
Multi-Informationsanzeige
Stellt eine Vielzahl von Fahrzeugdaten für den Fahrer bereit ( S.103)
Zeigt Warnmeldungen im Falle einer Funktionsstörung an ( S.427)
■Wenn der Fahrmodus geändert wird
Die Farbe der Anzeige des Drehzahlmessers ändert sich entsprechend dem ausgewählten Fahrmodus. ( S.310)
■Außentemperaturanzeige
●In den folgenden Situationen wird eventu- ell nicht die richtige Außentemperatur
angezeigt bzw. die Änderung der Anzeige der Außentemperatur dauert länger als normal:
• Wenn das Fahrzeug angehalten wurde oder mit niedriger Geschwindigkeit fährt (weniger als 25 km/h)
• Wenn sich die Außentemperatur plötzlich geändert hat (am Eingang/Ausgang einer Garage, eines Tunnels usw.)
●Wenn “--” angezeigt wird, liegt möglicher-weise eine Funktionsstörung im System
vor. Lassen Sie Ihr Fahrzeug von einem Toyota-Vertragshändler oder einer Toyota-Vertragswerkstatt oder einem anderen
kompetenten Fachbetrieb überprüfen.
■Kraftstoffanzeige und Anzeige der Restreichweite
Die Kraftstoffanzeige und die Anzeige der Restreichweite stehen miteinander in Bezie-
hung. Wenn die Kraftstoffanzeige und die Anzeige der Restreichweite nach dem Nachtanken einer geringen Menge Kraftstoff
nicht automatisch aktualisiert werden, lässt sich diese Aktualisierung mithilfe des folgen-den Verfahrens vornehmen:
1 Stellen Sie das Fahrzeug auf einer ebe-
nen Fläche ab.
Warten Sie, bis der Kraftstoff im Kraftstofftank zur Ruhe gekommen ist.
2 Drücken Sie die Taste zum Umschalten der Anzeige, sodass auf der Gesamtkilo-
meterzähler- und Tageskilometerzäh- leranzeige der Gesamtkilometerzähler angezeigt wird.
3 Schalten Sie den Motorschalter aus.
4 Halten Sie die Taste zum Umschalten der
Anzeige gedrückt, und schalten Sie gleichzeitig den Motorschalter ein.
